给水管道及检查井施工方案

给水管道及检查井施工方案

1、球墨铸铁管管材的检查验收

管表面不得有裂纹、凹凸不平等妨碍使用的缺陷。检查管材破裂，可用小锤轻轻敲打管口、管身，破裂处发声嘶哑，有破裂的管材不能使用。采用橡胶圈柔性接口的球墨铸铁管、承插口的内外工作面应光滑、轮廓清晰、不得有影响接口密封性的缺陷。法兰和螺栓应满足有关标准的要求；法兰的孔数及孔径符合设计及规范要求。

2、管道安装注意事项

①认清标记：管材在安装前，一定确认管材印记上所标识的管种，分清楚是不是所需要的管径大小尺寸。

②管内无异物、标记在顶部：管道安装时，必须保证管内无异物存在，管材的产品标记应位于管材的顶部。

③安装控制：安装时，使用边线或中心垂线控制管道中心，垫层的标高必须准确，以控制安管高程，并以水准仪校核。

④管道安装后不得移动，将管底两侧均匀回填土并夯实，或用垫块等将管材固定。

⑤及时封堵管口：一天的铺设施工作业完成后，不得将工具或其他材料放置在管内；为防止异物进入，用临时堵板堵在管端部。

⑥及时回填：安装后应及时回填土，并达到回填要求，以防止管道线位错动。

3、井室砌筑

检查井施工程序：砌井壁至管径处→管口套管→继续砌井壁（装踏步）→吊装盖板→砌井筒（装踏步）→井室外回填土→勾砖缝或砂浆抹面→安装井盖检查井砌筑前必须检查基础尺寸、高程和混凝土强度，应满足规范要求，砌筑面应清扫。混凝土达到50%设计强度后进行测量弹线，根据管中线放出墙基线，并定出中心点，划上砌筑位置及标出砌筑高度，便于操作人员掌握。

(1)井的砌筑：按设计放样挂线、撂底摆缝，砌砖时砂浆应满铺满挤，灰缝不得有竖向通缝；墙体要求砂浆饱满，缝隙均匀，墙板垂直、弧线圆滑、清洁、美观。

(2)砌筑检查圆井：砌筑检查圆井应挂线校核井室内径及圆度。

(3)踏步：井室内的的踏步应在砌砖时用砂浆埋固，随砌随安，不得事后凿洞补装；踏步在砌筑砂浆未达到规定强度前不得踩踏。

(4)井室防水：砖砌给水阀门井和排气井防水井采用1：2防水水泥砂浆抹面厚20mm；钢筋混凝土给水阀门井和排气井防水采用合成高分子防水涂膜防水层，具体做法为10mm厚1：2水泥砂浆找平层1.5—2.0厚合成高分子防水涂膜，20mm厚1：2水泥砂浆保护层。

1、给水管道施工工艺

工艺流程

施工准备→一般规定→管道敷设→阀门及水表安装→消火栓安装→质量标准

1）施工准备工作、检验管沟平直、深度、宽度符合要求，管沟底夯实，沟内无障碍物。且应用防塌方措施，两侧不得堆放其他的施工材料和物品。在布管前，应按设计将三通、阀门等先行定位，并逐个定出接口工作坑的位置。

2）管道的安装施工前应具备下列条件：

施工前应熟悉掌握设计图纸及其他技术文件；对施工操作人员应进行岗前的技术培训，培训合格后方可进行施工；材料、施工力量、机具等能保证正常施工；施工场地及施工用水、用电、材料贮放场地等临时设施，应能满足施工需要。

管道系统安装时应对材料的外观和接头配合的公差进行仔细的检查，必须清除管材及管件内外的污垢和杂物。

管道系统安装过程中，应防止油污、油漆、沥青等有机污染物与管材、管件接触。

管道在施工中，管材、管件不得划伤刻痕，不得抛、摔、踩踏，在安装时保证标识、产品信息的字样清晰，并处于正上方醒目位置。

管道系统在安装过程中告一段落或安装结束，应将管口开口处采用专用管件进行临时封堵，严格防止施工杂物或其他异物进入管道系统。

二、PP-R的安装工艺

（1）管道在安装施工前应具备下列条件

1、施工图纸及其它技术文件齐备，且已进行图纸技术交底，满足施工要求。

2、施工方案、施工技术、材料积聚供应等能保证正常施工 3、施工人员应经过PP-R管管道安装的技术培训

4、提供的管材和管件应符合设计规定，并付有产品说明书和质量合格证。

5、不得使用有损坏迹象的材料，如发现管道质量有异常，应在使用前进行技术鉴定和复检。

6、管道在安装过程中遇开口处应及时封堵，管道标记应面向外侧，处于显眼位置。

（2）贮送

1、搬运管材和管件时应小心轻放，避免油污、避免强烈撞击，与尖锐物品碰触、抛、撑、滚、拖。

2、管材和管件应存放在通风处，不得露天存放，避免阳光直射，注意防火安装，应距离热源至少1M。

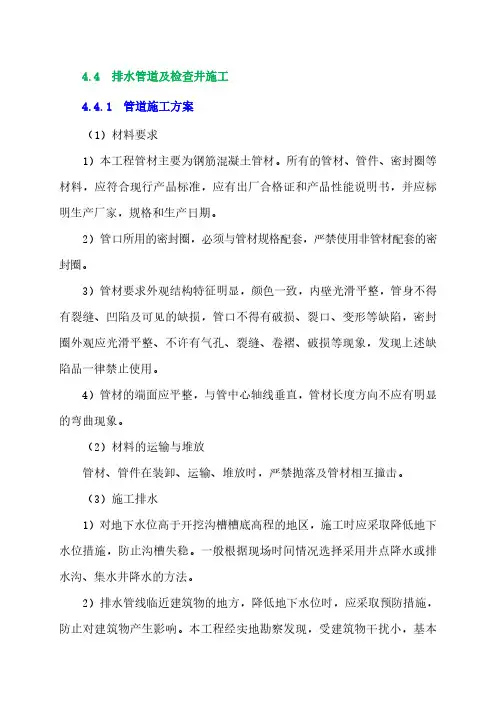

4.4排水管道及检查井施工

4.4.1管道施工方案

（1）材料要求

1）本工程管材主要为钢筋混凝土管材。所有的管材、管件、密封圈等

材料，应符合现行产品标准，应有出厂合格证和产品性能说明书，并应标

明生产厂家，规格和生产日期。

2）管口所用的密封圈，必须与管材规格配套，严禁使用非管材配套的密

封圈。

3）管材要求外观结构特征明显，颜色一致，内壁光滑平整，管身不得

有裂缝、凹陷及可见的缺损，管口不得有破损、裂口、变形等缺陷，密封

圈外观应光滑平整、不许有气孔、裂缝、卷褶、破损等现象，发现上述缺

陷品一律禁止使用。

4）管材的端面应平整，与管中心轴线垂直，管材长度方向不应有明显

的弯曲现象。

（2）材料的运输与堆放

管材、管件在装卸、运输、堆放时，严禁抛落及管材相互撞击。

（3）施工排水

1）对地下水位高于开挖沟槽槽底高程的地区，施工时应采取降低地下

水位措施，防止沟槽失稳。一般根据现场时间情况选择采用井点降水或排

水沟、集水井降水的方法。

2）排水管线临近建筑物的地方，降低地下水位时，应采取预防措施，

防止对建筑物产生影响。本工程经实地勘察发现，受建筑物干扰小，基本可以排除对建筑物的影响。

（4）施工工艺管道施工工艺流程图

1）沟槽开挖

开挖前，检查拟开挖的沟槽断面形式是否适用安全，开挖过程中随时

进行中线、宽度、高程跟踪测量，严防槽底土壤超挖或扰动槽底土。如发生超挖，严禁用土回填，槽底不得受水浸泡，采用机械挖槽时，应做到符

合安全操作规程，做好降水工作，开挖采用自然放坡开挖，放坡系数为1：

0.5。开挖方式以机械开挖为主，人工开挖进行配合。土方采用分段分层开

挖的方式进行，开挖深度3.0m以内的采用挖掘机一次开挖至距沟槽底20cm，

开挖深度超过3.0m的，采用挖掘机分两次开挖至距沟槽底20cm，并设置支

撑，挖出的土方用自卸运土车运出现场。沟槽深度超过2.5米或地质不良

时同时采取木板支护措施，如下图。

沟槽基底标高以上20cm的土层，采用人工开挖、清理、平整，以免扰

龙源期刊网

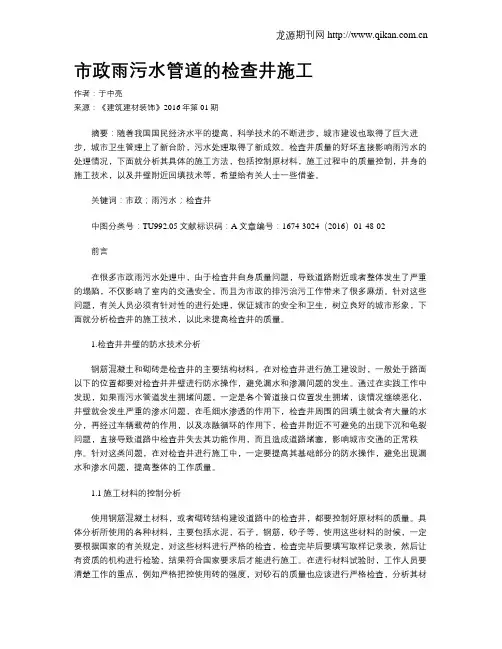

市政雨污水管道的检查井施工

作者：于中亮

来源：《建筑建材装饰》2016年第01期

摘要：随着我国国民经济水平的提高，科学技术的不断进步，城市建设也取得了巨大进步，城市卫生管理上了新台阶，污水处理取得了新成效。检查井质量的好坏直接影响雨污水的处理情况，下面就分析其具体的施工方法，包括控制原材料，施工过程中的质量控制，井身的施工技术，以及井壁附近回填技术等，希望给有关人士一些借鉴。

关键词：市政；雨污水；检查井

中图分类号：TU992.05文献标识码：A文章编号：1674-3024（2016）01-48-02

前言

在很多市政雨污水处理中，由于检查井自身质量问题，导致道路附近或者整体发生了严重的塌陷，不仅影响了室内的交通安全，而且为市政的排污治污工作带来了很多麻烦。针对这些问题，有关人员必须有针对性的进行处理，保证城市的安全和卫生，树立良好的城市形象，下面就分析检查井的施工技术，以此来提高检查井的质量。

1.检查井井壁的防水技术分析

钢筋混凝土和砌砖是检查井的主要结构材料，在对检查井进行施工建设时，一般处于路面以下的位置都要对检查井井壁进行防水操作，避免漏水和渗漏问题的发生。通过在实践工作中发现，如果雨污水管道发生拥堵问题，一定是各个管道接口位置发生拥堵，该情况继续恶化，井壁就会发生严重的渗水问题，在毛细水渗透的作用下，检查井周围的回填土就含有大量的水分，再经过车辆载荷的作用，以及冻融循环的作用下，检查井附近不可避免的出现下沉和龟裂问题，直接导致道路中检查井失去其功能作用，而且造成道路堵塞，影响城市交通的正常秩序。针对这类问题，在对检查井进行施工中，一定要提高其基础部分的防水操作，避免出现漏水和渗水问题，提高整体的工作质量。

1.1施工材料的控制分析

使用钢筋混凝土材料，或者砌砖结构建设道路中的检查井，都要控制好原材料的质量。具体分析所使用的各种材料，主要包括水泥，石子，钢筋，砂子等，使用这些材料的时候，一定要根据国家的有关规定，对这些材料进行严格的检查，检查完毕后要填写取样记录表，然后让有资质的机构进行检验，结果符合国家要求后才能进行施工。在进行材料试验时，工作人员要清楚工作的重点，例如严格把控使用砖的强度，对砂石的质量也应该进行严格检查，分析其材龙源期刊网
