给水管道及检查井施工方案

第1篇

一、工程概况

1. 工程名称：某市某道路给水工程

2. 工程地点：某市某道路沿线

3. 工程规模：道路全长XX公里，道路红线宽度XX米

4. 工程内容：给水管道铺设、阀门井、消防井、检查井等配套设施建设

5. 工程投资：XX万元

二、施工准备

1. 施工组织设计

（1）施工总平面布置图：明确施工现场的道路、施工区域、材料堆场、施工临时设施等布局。

（2）施工进度计划：根据工程特点，制定详细的施工进度计划，确保工程按期完成。

（3）施工方案：针对不同施工环节，制定相应的施工方案，确保施工质量、安全和环保。

2. 施工人员

（1）项目经理：负责整个工程的施工组织、协调和管理工作。

（2）技术负责人：负责施工技术指导和质量控制。

（3）施工队伍：根据工程规模，组建专业施工队伍，确保施工质量。

3. 施工材料

（1）管道材料：选择符合国家标准的给水管道，如PVC、PE等。

（2）阀门、配件：选用合格的品牌阀门和配件，确保系统运行稳定。

（3）施工材料：水泥、砂、石子、钢筋等。

4. 施工设备 （1）挖掘机、装载机、压路机等土方施工设备。

（2）焊接设备、切割设备、弯管设备等管道施工设备。

（3）测量设备、试验设备等。

三、施工工艺

1. 施工准备

（1）施工现场的清理：清除施工现场的障碍物，确保施工环境安全。

（2）施工放样：根据设计图纸，进行施工放样，确定管道铺设位置。

（3）施工材料、设备的准备：准备好施工所需的材料、设备，确保施工顺利进行。

2. 土方施工

（1）挖掘沟槽：根据设计图纸和施工要求，挖掘沟槽，确保沟槽尺寸和坡度符合规范。

（2）铺设砂垫层：在沟槽底部铺设砂垫层，防止管道沉降。

（3）回填土：回填土时，分层夯实，确保回填土密实。

3. 管道施工

（1）管道铺设：根据设计图纸，将管道铺设在沟槽内，确保管道铺设平直、稳定。

（2）焊接：采用焊接设备，对管道进行焊接，确保焊接质量。

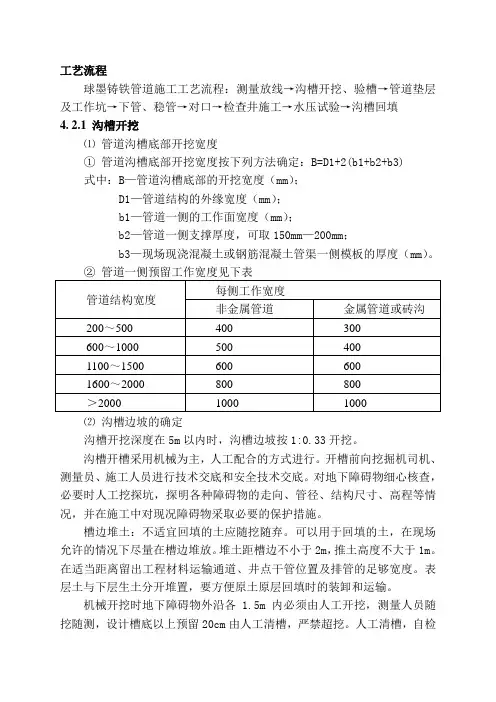

工艺流程

球墨铸铁管道施工工艺流程：测量放线→沟槽开挖、验槽→管道垫层及工作坑→下管、稳管→对口→检查井施工→水压试验→沟槽回填

4. 2.1 沟槽开挖

⑴ 管道沟槽底部开挖宽度

① 管道沟槽底部开挖宽度按下列方法确定：B=D1+2(b1+b2+b3)

式中：B—管道沟槽底部的开挖宽度（mm）；

D1—管道结构的外缘宽度（mm）；

b1—管道一侧的工作面宽度（mm）；

b2—管道一侧支撑厚度，可取150mm—200mm；

b3—现场现浇混凝土或钢筋混凝土管渠一侧模板的厚度（mm）。

② 管道一侧预留工作宽度见下表

管道结构宽度 每侧工作宽度

非金属管道 金属管道或砖沟

200～500 400 300

600～1000 500 400

1100～1500 600 600

1600～2000 800 800

＞2000 1000 1000

⑵ 沟槽边坡的确定

沟槽开挖深度在5m以内时，沟槽边坡按1:0.33开挖。

沟槽开槽采用机械为主，人工配合的方式进行。开槽前向挖掘机司机、测量员、施工人员进行技术交底和安全技术交底。对地下障碍物细心核查，必要时人工挖探坑，探明各种障碍物的走向、管径、结构尺寸、高程等情况，并在施工中对现况障碍物采取必要的保护措施。

槽边堆土：不适宜回填的土应随挖随弃。可以用于回填的土，在现场允许的情况下尽量在槽边堆放。堆土距槽边不小于2m，推土高度不大于1m。在适当距离留出工程材料运输通道、井点干管位置及排管的足够宽度。表层土与下层生土分开堆置，要方便原土原层回填时的装卸和运输。

机械开挖时地下障碍物外沿各1.5m 内必须由人工开挖，测量人员随挖随测，设计槽底以上预留20cm由人工清槽，严禁超挖。人工清槽，自检北京城建七建设工程有限公司 中上水管道工程施工方案

1 合格后，首段报甲方、设计、监理、市政管理处、地质勘察部门联合验槽。如遇地基承载力不足时，请有关各方协商确定处理办法。

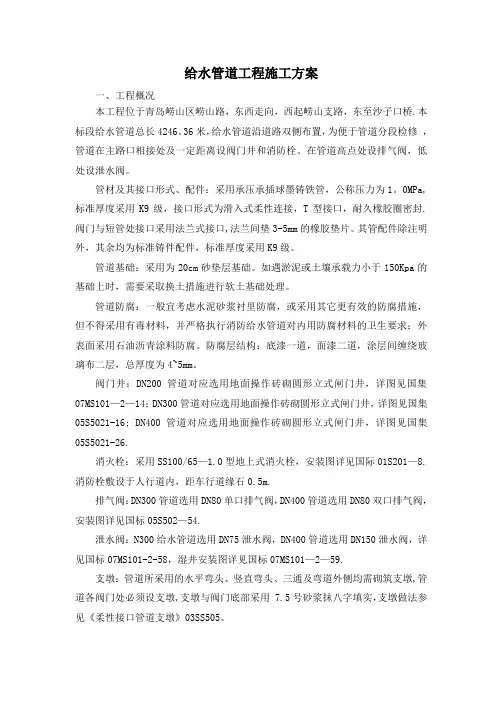

给水管道工程施工方案

一、工程概况

本工程位于青岛崂山区崂山路，东西走向，西起崂山支路，东至沙子口桥.本标段给水管道总长4246。36米，给水管道沿道路双侧布置，为便于管道分段检修 ，管道在主路口相接处及一定距离设阀门井和消防栓。在管道高点处设排气阀，低处设泄水阀。

管材及其接口形式、配件：采用承压承插球墨铸铁管，公称压力为1。0MPa,标准厚度采用K9级，接口形式为滑入式柔性连接，T型接口，耐久橡胶圈密封.阀门与短管处接口采用法兰式接口,法兰间垫3-5mm的橡胶垫片。其管配件除注明外，其余均为标准铸件配件，标准厚度采用K9级。

管道基础：采用为20cm砂垫层基础。如遇淤泥或土壤承载力小于150Kpa的基础上时，需要采取换土措施进行软土基础处理。

管道防腐：一般宜考虑水泥砂浆衬里防腐，或采用其它更有效的防腐措施，但不得采用有毒材料，并严格执行消防给水管道对内用防腐材料的卫生要求；外表面采用石油沥青涂料防腐。防腐层结构：底漆一道，面漆二道，涂层间缠绕玻璃布二层，总厚度为4~5mm。

阀门井：DN200管道对应选用地面操作砖砌圆形立式闸门井，详图见国集07MS101—2—14；DN300管道对应选用地面操作砖砌圆形立式闸门井，详图见国集05S5021-16; DN400管道对应选用地面操作砖砌圆形立式闸门井，详图见国集05S5021-26.

消火栓：采用SS100/65—1.0型地上式消火栓，安装图详见国际01S201—8.消防栓敷设于人行道内，距车行道缘石0.5m.

排气阀：DN300管道选用DN80单口排气阀，DN400管道选用DN80双口排气阀，安装图详见国标05S502—54.

泄水阀：N300给水管道选用DN75泄水阀，DN400管道选用DN150泄水阀，详见国标07MS101-2-58，湿井安装图详见国标07MS101—2—59.

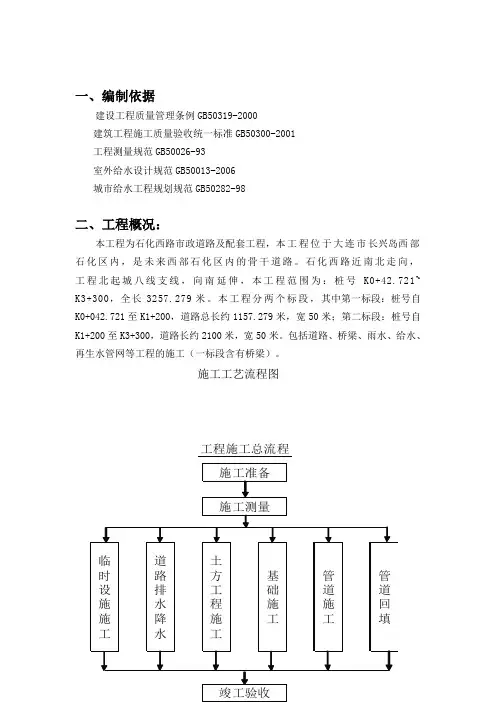

一、编制依据

建设工程质量管理条例GB50319-2000

建筑工程施工质量验收统一标准GB50300-2001

工程测量规范GB50026-93

室外给水设计规范GB50013-2006

城市给水工程规划规范GB50282-98

二、工程概况：

本工程为石化西路市政道路及配套工程，本工程位于大连市长兴岛西部石化区内，是未来西部石化区内的骨干道路。石化西路近南北走向，工程北起城八线支线，向南延伸，本工程范围为：桩号K0+42.721~

K3+300，全长3257.279米。本工程分两个标段，其中第一标段：桩号自K0+042.721至K1+200，道路总长约1157.279米，宽50米；第二标段：桩号自K1+200至K3+300，道路长约2100米，宽50米。包括道路、桥梁、雨水、给水、再生水管网等工程的施工（一标段含有桥梁）。

施工工艺流程图

施工准备临时设施施工道路排水降水土方工程施工基础施工管道施工管道回填施工测量竣工验收工程施工总流程二.施工队伍准备

土方施工队：主要负责全线土方工程，采用人工结合机械施工。

基础施工队：主要负责全线基槽整理及管道基础工程。

管道施工：主要负责全线管道施工。

三.管道施工

1、施工程序：

管道施工程序：定位放线→沟槽开挖→管道基础→管道防腐→管道吊装→铺设管道→检查井砌筑→粗砂回填→打压试验→土方回填→管道冲洗消毒

2、施工准备

(1)组建工程测量专业小组，计2人，其中主测1人。施测应前进行技术交底。

(2)对所用仪器进行检查和校正。钢尺、水准尺进行检查、校核后方能投入正常测量工作。

(3)根据设计图纸及业主交桩记录，做好测量放线前的内业计算工作。

3、施工测量

(1)按照设计文件要求，在施工前组织测量人员设制高程控制点和轴线控制点，并进行复测、复算。进行施工放样测量，定出管道中线及井位置并定出水准点作为整个工程的控制点，井面标高应平路面。每次测量均要闭合，严格控制闭合误差，并做好测量记录，报监理、业主代表检查、验收。
