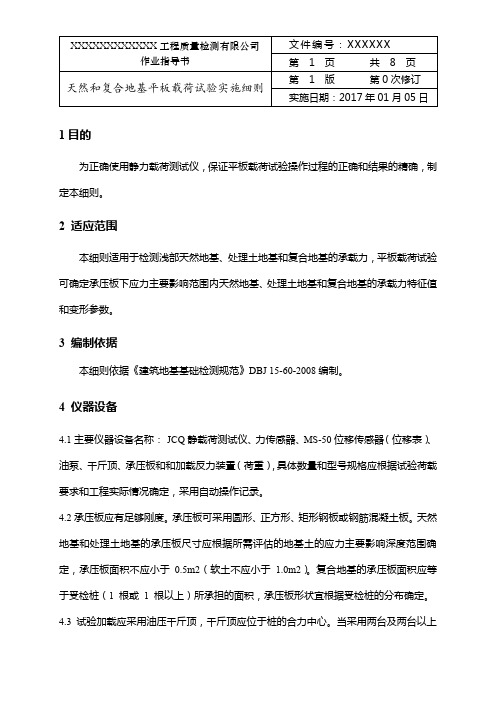

1目的为正确使用静力载荷测试仪,保证平板载荷试验操作过程的正确和结果的精确,制定本细则。
2适应范围本细则适用于检测浅部天然地基、处理土地基和复合地基的承载力,平板载荷试验可确定承压板下应力主要影响范围内天然地基、处理土地基和复合地基的承载力特征值和变形参数。
3编制依据本细则依据《建筑地基基础检测规范》DBJ15-60-2008编制。
4 仪器设备4.1主要仪器设备名称:JCQ静载荷测试仪、力传感器、MS-50位移传感器(位移表)、油泵、千斤顶、承压板和和加载反力装臵(荷重),具体数量和型号规格应根据试验荷载要求和工程实际情况确定,采用自动操作记录。
4.2承压板应有足够刚度。
承压板可采用圆形、正方形、矩形钢板或钢筋混凝土板。
天然地基和处理土地基的承压板尺寸应根据所需评估的地基土的应力主要影响深度范围确定,承压板面积不应小于0.5m2(软土不应小于 1.0m2)。
复合地基的承压板面积应等于受检桩(1 根或1 根以上)所承担的面积,承压板形状宜根据受检桩的分布确定。
4.3试验加载应采用油压千斤顶,千斤顶应位于桩的合力中心。
当采用两台及两台以上千斤顶加载时,应符合下列规定:⑴千斤顶的规格、型号相同;⑵千斤顶的合力中心、承压板中心应在同一铅垂线上;⑶千斤顶应并联同步工作。
4.4加载反力装臵宜选择压重平台等反力装臵,并应符合下列规定:⑴加载反力装臵能提供的反力不得小于最大试验荷载的 1.2 倍;⑵应对加载反力装臵的主要受力构件进行强度和变形验算;⑶压重应在检测前一次加足,并均匀稳固地放臵于平台上;⑷压重平台支墩施加于地基土上的压应力不宜大于地基土承载力特征值的 1.5 倍。
4.5荷载测量可用放臵在千斤顶上的荷重传感器直接测定,或采用并联于千斤顶油路的压力表或压力传感器测定油压,根据千斤顶校准结果换算荷载。
4.6宜采用位移传感器或大量程百分表进行承压板沉降测量,其安装应符合下列规定:⑴承压板面积大于等于 1 m2时,应在其两个方向对称安臵 4 个位移测量仪表,承压板面积小于1 m2时,可对称安臵 2 个位移测量仪表。
低应变检测规范低应变检测规范低应变检测是一项重要的工程技术手段,用于对各种材料和结构的机械性能进行评估和监测。
以下是一些低应变检测的规范和要点,以确保测试的准确性和可靠性。
1. 设备选择和校准在选择低应变测试设备时,应考虑以下因素:测试量程、灵敏度、采样率、精度和稳定性。
同时,测试设备应定期进行校准,以保证测试结果的可靠性和准确性。
2. 样品准备在进行低应变测试之前,应对样品进行准备和处理。
样品的表面应平整,无杂质和损伤,并且与夹具完全接触。
根据具体的测试要求,样品的尺寸和形状应符合标准要求或实验设计要求。
3. 环境控制低应变测试应在恒定的环境条件下进行,以减小环境因素对测试结果的影响。
应尽量避免振动、温度和湿度的变化,并确保测试过程中没有外部干扰。
4. 弯曲测试弯曲测试是低应变测试的常用方法之一。
在进行弯曲测试时,应确保样品位于夹具中心,并对夹具进行标定。
测试时应平稳施加载荷,并记录下弯曲变形和施加的力。
5. 拉伸测试拉伸测试也是低应变测试的常用方法之一。
在进行拉伸测试时,应保证样品的长度在整个测试过程中保持稳定。
测试过程中应记录下拉伸变形和施加的力,并计算应变。
6. 数据分析低应变测试得到的数据应进行适当的分析。
首先,应计算和比较不同样品、不同批次或不同时间点的测试结果。
其次,应绘制应变-应力曲线和应变-时间曲线,以确定材料的机械性能和变形行为。
7. 结果解读与报告根据低应变测试的结果,可以对材料的机械性能、稳定性和可靠性进行评估。
测试结果应进行解读,并撰写详细的测试报告,包括测试方法、样品信息、测试结果、数据分析和结论等。
总之,低应变检测规范的制定和执行对于确保测试的准确性和可靠性至关重要。
遵循这些规范和要点,可以最大程度地减小测试误差,提高低应变检测的有效性和可靠性。
低应变检测试验操作细则1.样品准备在进行低应变检测之前,首先需要准备好测试样品。
样品的形状和尺寸应根据具体测试需求来确定,并且要遵循相应的标准规范。
在准备样品时,要确保其表面光滑、平整,并且无明显的缺陷、损伤或污渍。
2.仪器设置接下来需要对测试仪器进行设置。
首先,要选择合适的应变测量装置,可以选择金属应变计、电阻应变计、光学应变计等。
其次,根据样品的形状和测试需求,调节测力传感器的位置和引导装置,确保能够正确施加加载力。
3.校准在进行实际测试之前,需要对测试仪器进行校准,确保其测量结果的准确性和可靠性。
校准的过程包括对测力传感器和应变测量装置的标定,可以使用标准荷重和标准应变样品进行校准,或者按照仪器的操作说明进行校准。
4.加载过程在进行低应变检测时,加载过程应平稳、均匀,并且保持连续加载的状态。
根据样品的性质和测试需求,可以选择静态加载或动态加载。
在加载过程中,要确保加载速度适当,避免过快或过慢造成的误差,并注意样品的变形和断裂情况。
5.数据采集和记录在进行低应变检测时,需要实时采集和记录测试数据。
数据采集可以通过计算机控制和数据采集系统完成,也可以通过手动记录的方式进行。
要确保测试数据的准确性和完整性,并及时处理和保存数据。
对于重要的测试数据,还可以进行重复测试以验证结果的可靠性。
6.数据处理和分析在完成低应变检测后,需要对采集到的数据进行处理和分析。
数据处理包括数据清洗、校正和平滑处理,以消除由于仪器和环境因素引起的误差。
数据分析包括对应变-应力曲线和应力-变形曲线的绘制和分析,可以通过曲线拟合、参数计算和对比分析等方法来评估样品的强度、变形和断裂性能。
7.结果报告和总结最后,需要编写测试结果报告和总结。
测试结果报告应包括样品的基本信息、测试方法和过程、结果数据和分析、结论和建议等内容。
总结应对测试结果进行综合评价,并提出改进建议和进一步研究的方向。
总之,低应变检测是一项精密的实验工作,需要仪器设备的准确性和稳定性,以及操作人员的专业技术和经验。
一、术语低应变反射波法:采用低能量瞬态激振方式在桩顶激振,实测桩顶部的速度时程曲线,通过波动理论分析,对桩身完整性进行判定的方法。
二、试验目的和适用范围低应变反射波法适用于检测钢筋混凝土桩的桩身完整性,判定桩身缺陷的程度及位置。
三、检测设备检测设备采用中国科学院武汉岩土力学研究所生产的FDP204PDA- IP 4CH 掌上动测仪。
仪器性能指标如下:检测设备在投入使用前应进行检定。
设备性能应符合技术要求。
四、检测原理基桩反射波法检测桩身结构完整性的基本原理是:通过在桩顶施加激振信号产生应力波,该应力波沿桩身传播过程中,遇到不连续界面(如蜂窝、夹泥、断裂、孔洞等缺陷)和桩底面时,将产生反射波,检测分析反射波的传播时间、幅值和波形特征,就能判断桩的完整性。
假设桩为一维线弹性杆,其长度为L ,横截面积为A ,弹性模量为E ,质量密度为ρ,弹性波速为C (C 2 =E/ρ),广义波阻抗为Z=A ρC ;推导可得桩的一维波动方程:AρR x u c t u 22222∂∂=∂∂假设桩中某处阻抗发生变化,当应力波从介质Ⅰ(阻抗为Z 1)进入介质Ⅱ(阻抗为Z 2)时,将产生速度反射波V r 和速度透射波V t 。
令桩身质量完好系数β= Z 2/Z 1,则有缺陷的程度根据缺陷反射的幅值定性确定,缺陷位置根据反射波的时间t x 由下式确定五、执行标准广东省标准《建筑地基基础检测规范》(DBJ15-60-2008); 行业标准《建筑基桩检测技术规范》(JGJ 106-2003)。
六、基本规定1、调查、资料收集的内容(1)收集被检测工程的岩土工程勘察资料、地基基础设计与施工资料;了解施工工艺和施工中出现的一场情况;(2)分析检测项目实施的可行性。
2、检测方案在进场检测前应制定检测方案。
检测方案宜包含以下内容:工程概况,检测方法及其所依据的规范标准,检测数量,检测时的现场条件,所需的机械设备和人工配合,试验时间与工期,检测报告的内容等。
低应变检测方案概述低应变检测是一种常用的测试方法,用于测量物体在受到外力作用时的变形情况。
在一些特定的应用领域中,例如工程结构、材料测试等,低应变检测具有重要的意义。
本文将介绍一种常见的低应变检测方案,并提供一些实施步骤。
什么是低应变检测低应变检测是指在应变范围较小的情况下,通过一系列测量手段来监测物体的变形情况。
通常情况下,低应变的定义是应变小于材料的线性应变阈值。
低应变检测可以用于评估材料的强度、稳定性以及结构中的变形情况等。
1. 测量设备低应变检测方案需要使用高精度的测量设备,以确保能够准确地记录物体的变形情况。
以下是一些常用的测量设备:•应变计:应变计是一种测量应变的设备,通常由金属丝或半导体材料制成。
它可以直接附加到物体的表面,通过测量材料的微小变形来计算应变值。
•激光位移计:激光位移计是一种通过测量物体表面的位移来计算变形情况的设备。
它使用激光束照射到物体表面,然后测量激光束的反射或散射光来计算位移值。
•光栅解调仪:光栅解调仪也是一种常用的测量设备,它可以测量物体表面产生的光栅条纹的位移,并通过解调光栅条纹的变化来计算变形情况。
实施低应变检测方案的步骤如下:步骤 1:选择适当的测量设备。
根据实际需求和测量精度要求,选择合适的应变计、激光位移计或光栅解调仪等测量设备。
步骤 2:准备物体表面。
根据测量设备的要求,对物体表面进行必要的处理,例如清洁、磨砂等操作,以确保测量结果的准确性。
步骤 3:安装测量设备。
根据测量设备的使用说明,将设备安装到物体表面上。
如果使用应变计,需要使用特殊的胶水将其粘贴在物体表面上;如果使用激光位移计或光栅解调仪,需要将其正确地安装到测量位置上。
步骤 4:进行测量。
根据测量设备的操作说明,进行相应的测量操作。
在测量过程中,需要注意保持物体表面的光洁度,避免外来干扰对测量结果产生影响。
步骤 5:记录测量数据。
根据测量设备输出的数据,记录物体的变形情况。
可以使用电脑软件或数据采集设备来整理和存储测量数据。
4.3 现场检测技术4.3.1 检测前准备工作应符合下列规定:1 检测前应按本规程第3.3.1条的规定搜集有关技术资料。
2 根据现场实际情况选择合适的激振设备、传感器及检测仪,检查测试系统各部分之间是否连接良好,确认整个测试系统处于正常工作状态。
3 桩顶应凿至新鲜混凝土面,并用打磨机将测点和激振点磨平。
4 应测量并记录桩顶截面尺寸。
5 混凝土灌注桩的检测宜在成桩14d以后进行。
6 打入或静压式预制桩的检测应在相邻桩打完后进行。
4.3.2 传感器安装应符合下列规定:1 传感器的安装可采用石膏、黄油、橡皮泥等耦合剂,粘结应牢固,并与桩顶面垂直。
2 对混凝土灌注桩,传感器宜安装在距桩中心1/2~2/3半径处,且距离桩的主筋不宜小于50mm。
当桩径不大于1000mm时不宜少于2个测点;当桩径大于1000mm时不宜少于4个测点。
3 对混凝土预制桩,当边长不大于600mm时不宜少于2个测点;当边长大于600mm时不宜少于3个测点。
4 对预应力混凝土管桩不应少于2个测点。
4.3.3 激振时应符合下列规定:1 混凝土灌注桩、混凝土预制桩的激振点宜在桩顶中心部位;预应力混凝土管桩的激振点和传感器安装点与桩中心连线的夹角不应小于45°。
2 激振锤和激振参数宜通过现场对比试验选定。
短桩或浅部缺陷桩的检测宜采用轻锤短脉冲激振;长桩、大直径桩或深部缺陷桩的检测宜采用重锤宽脉冲激振,也可采用不同的锤垫来调整激振脉冲宽度。
3 采用力振激振时,应自由下落;采用力锤敲击时,应使其作用力方向与桩顶面垂直。
4.3.4 检测工作应遵守下列规定:1 采样频率和最小的采样长度应根据桩长和波形分析确定。
2 各测点的重复检测次数不应少于3次,且检测波形具有良好的一致性。
3 当干扰较大时,可采用信号增强技术进行重复激振,提高信噪比;当信号一致性差时,应分析原因,排除人为和检测仪器等干扰因素,重新检测。
4 对存在缺陷的桩应改变检测条件重复检测,相互验证。
桩基低应变检测实施方案
桩基低应变检测是指对桩基在施工和使用过程中的应变情况进行监测和分析,
以保证桩基的稳定性和安全性。
下面将介绍桩基低应变检测的实施方案。
首先,确定检测方案。
在进行桩基低应变检测之前,需要确定检测的具体方案
和方法。
可以根据桩基的类型、规模和施工环境等因素,选择合适的检测方案,包括检测设备、检测参数和检测周期等。
其次,进行检测设备的准备。
根据确定的检测方案,需要准备相应的检测设备,包括传感器、数据采集器、数据处理软件等。
确保检测设备的准确性和可靠性,以保证检测结果的准确性和可靠性。
然后,进行现场检测。
在进行桩基低应变检测时,需要按照确定的检测方案和
方法,安装检测设备,并进行实时监测。
在监测过程中,需要及时记录和处理监测数据,以便后续的分析和评估。
接着,进行数据分析和评估。
在完成现场检测后,需要对监测数据进行分析和
评估。
通过对监测数据的处理和分析,可以得出桩基的应变情况,评估桩基的稳定性和安全性,并及时发现和处理异常情况。
最后,编制检测报告。
在完成数据分析和评估后,需要编制桩基低应变检测报告。
检测报告应包括桩基的基本情况、检测方案和方法、监测数据和分析结果、评估结论和建议等内容,以便相关部门和人员参考和使用。
总之,桩基低应变检测是保证桩基稳定性和安全性的重要手段,通过合理的检
测方案和方法,准备的检测设备,现场检测,数据分析和评估,以及编制检测报告,可以及时发现和处理桩基的问题,保证工程的安全和质量。
低应变法检测技术规范16.1 适用范围16.1.1本方法适用于检测混凝土桩的桩身完整性,分析桩身缺陷的程度及位置。
16.1.1【条文说明】考虑到目前使用方法的普遍程度和可操作性,本规程将反射波法(或瞬态时域分析法)简称为低应变法。
其余见《建筑基桩检测技术规范》。
16.1.2被测桩的桩长范围,应结合现场试验确定。
16.1.2【条文说明】根据低应变法的实际应用情况看,现场检测中,多数情况下能够通过同条件下的波形特征比较识别出桩底反射信号,分析被测桩的桩长范围。
这里所说的现场试验包含规程16.4.1条的内容。
若桩过长(含长径比较大)或灌注桩桩身阻抗多变且变化幅度较大或预制桩存在接桩缝隙等情况时,往往应力波尚未传到桩底,其能量已完全衰减或提前反射,测不到桩底反射信号。
此时,尽管无法对整根桩的完整性作出评价,但若被测桩桩长范围内存在缺陷,则实测信号中必有缺陷反射信号,低应变法仍可用于查明被测桩桩长范围是否存在缺陷。
16.2 仪器设备16.2.1检测仪器的主要技术性能指标应符合《基桩动测仪》JG/T 3055的有关规定,且应具有信号显示、储存和处理分析功能。
16.2.2瞬态激振设备应包括能激发宽脉冲和窄脉冲的力锤和锤垫,力锤可装有力传感器。
16.3 现场检测16.3.1被测桩(试件)应符合下列规定:1桩身强度应符合本规程第4. . 条第1款的规定。
2桩头的材质、强度、截面尺寸应与桩身基本等同。
3桩顶面混凝土应平整、密实、无积水并与桩轴线基本垂直。
16.3.2【条文说明】通常,被测桩的桩头的状态直接影响测试信号和分析判断结果的质量。
对被测桩(试件)的具体要求见附录C“低应变检测试件处理技术要求”。
16.3.2测试参数设定应符合下列规定:1采样时间间隔或采样频率应根据设定桩长、预设桩身波速合理选择;时域信号采样点数不宜少于1024点。
2时域信号记录的时间段长度,应大于2L/c时刻后延续不少于5ms。
3传感器的设定值应按计量检定结果设定。
低应变法8.1 适用范围8.1.1 本方法适用于检测混凝土桩的桩身完整性,判定桩身缺陷的程度及位置。
8.1.2 本方法的有效检测桩长范围应通过现场试验确定。
8.2 仪器设备8.2.1 检测仪器的主要技术性能指标应符合现行行业标准《基桩动测仪》JG/T 3055的有关规定,且应具有信号显示、储存和处理分析功能。
8.2.2 瞬态激振设备应包括能激发宽脉冲和窄脉冲的力锤和锤垫;力锤可装有力传感器;稳态激振设备应包括激振力可调、扫频范围为10~2000Hz 的电磁式稳态激振器。
8.3 现场检测8.3.1 受检桩应符合下列规定:1 桩身强度应符合本规范第3.2.6 条第1 款的规定。
2 桩头的材质、强度、截面尺寸应与桩身基本等同。
3 桩顶面应平整、密实,并与桩轴线基本垂直。
8.3.2 测试参数设定应符合下列规定:1 时域信号记录的时间段长度应在2L/c 时刻后延续不少于5ms ;幅频信号分析的频率范围上限不应小于2000Hz 。
2 设定桩长应为桩顶测点至桩底的施工桩长,设定桩身截面积应为施工截面积。
3 桩身波速可根据本地区同类型桩的测试值初步设定。
4 采样时间间隔或采样频率应根据桩长、桩身波速和频域分辨率合理选择;时域信号采样点数不宜少于1024 点。
5 传感器的设定值应按计量检定结果设定。
8.3.3 测量传感器安装和激振操作应符合下列规定:1 传感器安装应与桩顶面垂直;用耦合剂粘结时,应具有足够的粘结强度。
2 实心桩的激振点位置应选择在桩中心,测量传感器安装位置宜为距桩中心2/3 半径处;空心桩的激振点与测量传感器安装位置宜在同一水平面上,且与桩中心连线形成的夹角宜为90 °,激振点和测量传感器安装位置宜为桩壁厚的1/2 处。
3 激振点与测量传感器安装位置应避开钢筋笼的主筋影响。
4 激振方向应沿桩轴线方向。
5 瞬态激振应通过现场敲击试验,选择合适重量的激振力锤和锤垫,宜用宽脉冲获取桩底或桩身下部缺陷反射信号,宜用窄脉冲获取桩身上部缺陷反射信号。
低应变法检测实施细则一、编制依据本细则依据《建筑基桩检测技术规范》(JGJ106-2003)编制。
二、编制目的为正确使用PIT仪器进行低应变检测桩身的完整性,保证检测精度,制定本细则。
三、适用范围本方法适用于检测混凝土桩的桩身完整性,判定桩身缺陷的程度及位置。
本细则只可用于检测混凝土桩有效长度检测范围内是否有缺陷,具体共冲的有效检测桩长范围应通过现场试验确定。
本方法对桩身缺陷程度坐定性判定,如需对缺陷类型进行判定,应结合地质、施工工艺情况综合分析,或采用钻芯法、声波投射法等其它方法。
出现下列情况之一,低应变法应结合其它检测方法进行桩身完整性判定:1)实测信号复杂,无规律,低应变法无法对其进行正确评价。
2)对于设计桩身基面渐变或多变,且变化幅度较大的混凝土灌注桩。
本细则不用于对薄壁钢管桩或类似与H型钢桩的异形桩的桩身完整性检测。
四、检测人员检测人员应经过培训,通过专项检测考试,具有相应的资质。
五、仪器设备及其安装仪器设备:仪器设备一览表表1 设备型号编号检定日证书编号量程/灵敏期度JD031主机PIT-V-1锤手锤耦合剂黄油耦合方式平整粘结六、检测技术和抽样数量1、必备资料1.1检验桩身完整性时,应具备一下资料(1)工程名称、地点及勘察单位、设计单位、施工单位、监理单位和建设单位名称;(2)基础、结构型式、层数、设计要求、检测目的。
(3)地质条件描述;(4)受检桩的桩号、桩位和相关施工记录;(5)必要的设计图纸和施工记录;2、受检桩应符合下列规定:(1)桩身混凝土强度至少达到设计强度的70%,且不小于15MPa,同时混凝土龄期不少于20天。
(2)桩头的材质、强度、截面尺寸应与桩身基本相同。
(3)桩顶面应平整、密实,并与桩轴线基本垂直。
(4)当受检桩不符合上述2、3条要求时,应对受检桩进行桩头处理,直至受检桩符合要求。
对灌注桩应凿去桩顶浮浆或松散、破碎部分,并露出坚硬的混凝土表面;桩顶表面应平整干净且无积水;妨碍正常测试的桩顶外露主筋应割掉。
预制桩桩头应除去破损部分。
测试时桩头应与混凝土承台断开。
在受检桩桩顶传感器安装点及激震处应根据激振及安装传感器的要求进行打磨凿平。
当基础埋深较大时,低应变检测应在基坑开挖至基底标高后进行。
(5)桩基工程施工结束后,应先进行工程桩的桩身完整性检测,后进行承载力检测。
对作为锚桩用的或抗拔用的灌注桩和有接头的混凝土预制桩,承载力检测前宜先采用低应变法对其进行桩身完整性检测。
当基础埋深较大时,桩身完整性检测应该在基坑开挖至基底标高后进行。
3、抽样数量3.1低应变法检测抽样数量应由建设、设计、监理等部门协商确定,受检桩应具有代表性,抽样原则应复合下列规定1)施工质量由疑问的桩;2)设计方认为重要的桩;3)局部地质条件出现异常的桩;4)施工工艺不同的桩;5)除上述规定外,同类型桩应均匀随机分布。
3.2低应变抽样检测数量还应符合下列规定:1)柱下三桩或三桩以下的承台抽检桩数不得少于1根。
2)设计等级为甲级、或地质条件复杂、成桩质量可靠性较低的灌注桩,抽检数量不应少于总桩数的30%,且不得少于20根;其他桩基工程的抽检数量不应少于总桩数的20%,且不得少于10根。
3)对端承型大直径灌注桩,应在上述1、2两款规定的抽检桩数范围内,选用钻芯法或声波透射法对部分受检桩进行桩身完整性检测。
抽检数量不应少于总桩数的10%。
4)地下水位以上且终孔后桩端持力层已通过核验的人工挖孔桩,以及单节混凝土预制桩,抽检数量可适当减少,但不应少于总桩数的10%,且不应少于10根。
5)当施工质量由疑问的桩、设计方认为重要的桩、局部地质条件出现异常的桩、施工工艺不同的桩,桩数较多时,或为全面了解整个工程基桩的桩身完整性情况时,应适当增加抽检数量。
6)对复合地基中类似素混凝土桩的增强体,应抽取不少于总桩数的10%进行低应变法检测桩身完整性。
3.3当采用低应变法、声波透射法抽检桩身完整性所发现的Ⅲ、Ⅳ类桩之和大于抽检桩数的20%时,需要低应变法进行桩身完整性扩大检测时,应在未检桩中继续扩大抽检。
扩大检测数量应根据地质条件、桩基设计等级、桩型、施工质量等因素合理确定,并应经过有关各方确认。
扩大抽检的桩应首先选择与Ⅲ、Ⅳ类桩相邻的未检桩,其次在考虑均匀分布。
4、测试参数设定应符合下列规定:(1)时域信号记录的时间段长度应在2L/C时刻后延续不少于5ms;幅频信号分析的频率范围上限不应小于2000Hz.。
(2)设定桩长应为桩顶测点至桩底的施工桩长,设定桩身截面积应为施工截面积。
(3)桩身波速可根据本地区同类桩的测试值初步设定。
(4)采样时间间隔或采样频率应根据桩长、桩身波速和频域分辨率合理选择;时域信号采样点数不宜少于1024点。
(5)传感器的设定值应按计量检定结果设定。
5、测量传感器安装和击振操作应符合下列规定:(1)传感器安装应与桩顶面垂直;用耦合剂粘结时,应具有足够的粘结强度。
(2)实心桩的击振点位置应选择在桩中心,测量传感器安装位置宜为距桩中心2/3半径处;空心桩的击振点与测量传感器安装位置宜在同一水平面上,且与桩中心连线形成的夹角宜为90°,击振点和测量传感器安装位置宜为桩壁厚的1/2处。
(3)击振点与测量传感器安装位置应避开钢筋笼的主筋的影响。
(4)击振方向应沿桩的轴线方向。
(5)瞬态击振应通过现场敲击试验,选择合适重量的击振力锤和锤垫,宜用宽脉冲获取桩底或桩身下部缺陷反射信号,宜用窄脉冲获取桩身上部缺陷反射信号。
(6)稳态击振应在每一个设定频率下获得稳定响应信号,并应根据桩径、桩长及桩周土约束情况调整击振力大小。
6、信号采集和筛选应符合下列规定:(1)根据桩径大小,桩心对称布置2~4个检测点;每个检测店记录的有效信号数不宜少于3个。
(2)检查判断实测信号是否反映桩身完整性特征。
(3)不同检测点及多次实测时域信号一致性较差,应分析原因,增加检测点数量。
(4)信号不应失真和产生零漂,信号幅值不应超过测量系统的量程。
7、试验步骤先将被测桩桩顶凿平,用黄油或者橡皮泥将加速传感器粘在距桩顶中心2R/3处接至PIT-V 系统,开机后,先输入桩的有关参数和文件名称,转至采集窗口后用手锤敲击桩顶中心处,一般采集3次以上,若信号一致性较好,即存入微机(低应变测试示意图见下图)。
在计算机上进行处理,根据桩的反射信息,对桩身完整性做出判断。
七、数据分析1、桩身波速平均值的确定应符合下列规定:(1)当桩长已知、桩底反射信号明确时,在地质条件、设计桩型、成桩工艺相同的基桩中,选取不少于5根I 类桩的桩身波速值按下式计算其平均值:∑==n i i m cn c 11TL c i ∆=2000f L c i ∆∙=2式中: C----桩身波速的平均值(m/s);C----第i 根受检桩的桩身波速值(m/s),|C-C |/C ≤5%L----测点下桩长(m)△T----速度波第一峰与桩底反射波峰间的时间差(ms)△f----幅频曲线上桩底相邻谐振峰间的频差(Hz)N-----参加波速平均值计算的基桩数量(n ≥5)(2)当无法按上款确定时,波速平均值根据本地区相同桩型及成桩工艺的其他桩基工程的实测值,结合桩身混凝土的骨料品种和强度等级综合确定。
2、桩身缺陷位置应按下列公式计算:c t x x ∙∆∙=20001c t x x ∙∆∙=20001 式中: x-----桩身缺陷至传感器安装点的距离(m);△f----速度波第一峰与缺陷反射波峰间的时间差(m)C-----受检桩的桩身波速(m/s),无法确定时用C m 值代替; △f '------幅频信号曲线上缺陷相邻谐振峰间的频差(Hz)。
3、桩身完整性类别应结合缺陷出现的深度、测试信号衰减特性以及设计桩型、成桩工艺、地质条件、施工情况,按以下两表进行综合分析判定。
桩身完整性分类别 桩身完整性类别分类原则 Ⅰ类桩桩身完整 Ⅱ类桩桩身有轻微缺陷,不会影响桩身结构承载力的正常发挥 Ⅲ类桩桩身有明显缺陷,对桩身结构承载力有影响 Ⅳ类桩 桩身存在严重缺陷桩身完整性判断类别 时域信号特征 幅频信号特征Ⅰ2L/c时刻前无缺陷反射波,有桩底反射波桩底接诊缝排列基本等间距,其相邻频差△f≈C/2LⅡ2L/c时刻前出现轻微缺陷反射波,有桩底反射波桩底接诊缝配列基本等间距,且相邻频差△f≈C/2L,轻微缺陷产生的谐振峰与桩底谐振峰之间的频差△f'>C/2LⅢ有明显缺陷反射波,其他特征介于Ⅱ类和Ⅳ类之间Ⅳ2L/c时刻前出现严重缺陷反射波或周期性反射波,无桩底反射波;或印装深浅不严重缺陷使波形呈现低频大振幅衰减振动,无桩底反射波缺陷谐振峰排列基本等间距,相邻频差△f'>C/2L,无桩底谐振峰;或印装深浅不严重缺陷只出现单一谐振峰,无桩底谐振峰。
注:对同一场地、地质条件相近、桩型和成桩工艺相同的基桩,因桩端部分桩身阻抗与持力层阻抗相匹配导致实测信号无桩底反射波时,按本场地同条件下有桩底反射波的其他桩实测信号判定桩身完整性类别。
4、对于混凝土灌注桩,采用时域信号分析时应区分桩身截面渐变后恢复至原桩径并在该阻抗突变处的一次反射,或扩径出的二此反射,结合成装工艺和地质条件综合分析判定受检桩的完整性类别。
必要时,可采取实测曲线拟合法辅助判定桩身完整性或借助实测导纳值、动刚度的性对高低辅助判定桩身完整性。
5、对于嵌岩桩,桩底时域反射信号为单一反射波且与锤击脉冲信号同向时,应采取其他方法核验桩端嵌岩情况。
6、出现下列情况之一,桩身完整性判定结合其他检测方法进行:(1)实测信号复杂,无规律,无法对其进行准确评价。
(2)桩身截面渐变或多变,且变化幅度较大的混凝土灌注桩。
7、低应变检测报告应给出桩身完整性检测的实测信号曲线。
8、检测报告应包括:(1)委托方名称,工程名称、地点,建设、勘察、设计、监理和施工单位,基础、结构型式,层数,设计要求,检测目的,检测依据,检测数量,检测日期;(2)地质条件描述;(3)受检桩的桩号、桩位和相关施工记录;(4)检测方法,检测仪器设备,检测过程叙述;(5)桩身波速取值;(6)桩身完整性描述,缺陷的位置及桩身完整性类别;(7)时域信号时段所对应的桩身长度标尺、指数或线性放大的范围及倍数;或幅频信号曲线分析的频率范围、桩底或桩身缺陷对应的相邻谐振峰间的频差;(8)受检桩的检测数据,实测与计算分析曲线、表格和汇总结果;(9)与检测内容相应的检测结论八、检测工作中发生意外事故处理1、检测时如发生仪器、传感器损坏时,应立即更换坏的仪器、传感器,并重新进行检测。
2、如现场检测环境受到温湿度、电压波动、电磁干扰和震动冲击等外界因素影响而不能满足仪器使用要求时,应及时终止检测;针对干扰源采取有效防护措施,直至满足检测工作的要求。
