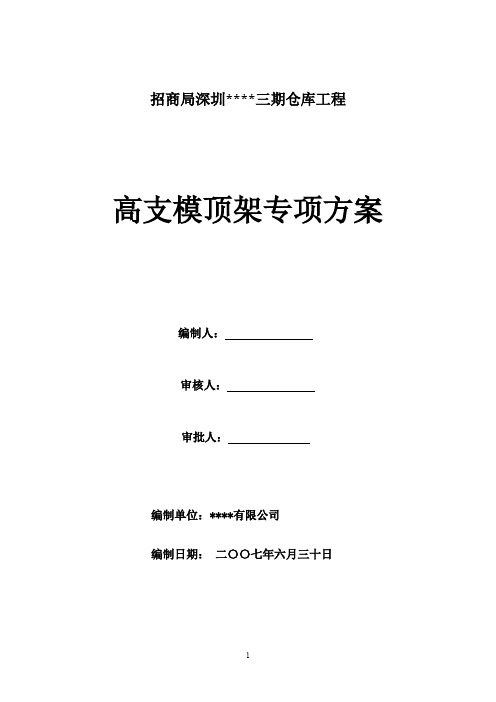

招商局深圳****三期仓库工程高支模顶架专项方案编制人：审核人：审批人：编制单位：****有限公司编制日期：二〇〇七年六月三十日目录一、工程概况 (1)二、编制依据 (1)三、模板方案选择 (2)四、首层楼板模板及支架计算 (2)五、梁验算 (7)（一）KL35(1500×2300) (7)（二）KL24(900×1200) (12)（三）L5(350×900) (16)（四）KL33(800×2700) (20)（五）KL37梁（1200×2000） (24)（六）YL1梁(700×1900) (29)（七）KL51a梁(1500×4200) (34)六、屋面顶架搭设及验算 (39)七、梁侧模板验算KL33（800×3200） (39)八、中间支顶验算 (43)九、抗滑承载力验算 (43)十、钢管支顶管脚局部承压承载力验算 (44)十一、高支模顶架安全技术要求 (44)十二.工程质量通病与防治措施 (51)十三.工程质量保证措施 (52)十四.安全、文明施工保证措施 (53)十五.防台风、雨季施工措施 (54)模板工程（高支模）专项施工方案一、工程概况本工程为招商局****三期仓库，层高二层，底层高度为10.9m，二层高度为11.1m，最高为11.83m。
仓库建筑面积为43590.41m2，建筑高度为23.23m。
框架梁一般截面有以下几种：底层1200×2000mm、350×900mm、1500×2300mm、1500×4200mm、700×1900mm、800×2600 mm、900×1200 mm、800×1200 mm；屋面梁为500×1000 mm，300×600 mm，二层板厚200 mm，屋面板厚150 mm。
深圳某工程模板支撑体系(高支模)施工方案一、引言在深圳某工程中，模板支撑体系是施工中至关重要的一环。
在本文中，将重点介绍扣件式满堂红脚手架和门式脚手架两种施工方案，以展现其在高支模工程中的应用及优势。
二、扣件式满堂红脚手架施工方案1. 方案介绍扣件式满堂红脚手架是一种常用的支撑体系，在高支模工程中起到支撑与操作平台的作用。
其结构复杂而高效，适用于多种场景。
2. 施工流程1.搭建底层支撑框架。
2.定位纵横向支座和单向钢扣。
3.连接水平扣件，确保水平稳定。
4.搭建操作平台及横向支撑。
5.检查并加固结构。
3. 优势•快速搭建，提高施工效率。
•结构稳定，安全性高。
•适应性强，可根据需要调整结构。
三、门式脚手架施工方案1. 方案介绍门式脚手架是另一种常见的支撑体系，具有简单、稳定的特点，适用于不同高度的支模施工。
2. 施工流程1.安装门式脚手架的基础支座。
2.搭建立柱及横梁结构。
3.进行连接和加固，确保结构稳定。
4.安装横向支撑和操作平台。
5.定期检查并维护结构。
3. 优势•结构简单，易于搭建和维护。
•适用于各种高度和场景，灵活性强。
•成本相对较低，经济实惠。
四、总结扣件式满堂红脚手架和门式脚手架是深圳某工程模板支撑体系中常用的两种施工方案，它们各有优势，适用于不同的施工需求。
在实际工程中，需根据具体情况选择合适的支撑体系，并严格按照施工方案执行，以确保施工顺利进行并保证工程质量。
以上为深圳某工程模板支撑体系(高支模)施工方案的相关介绍，希望对您有所帮助。
目录目录 (1)第一章编制依据 (1)第二章工程概况 (2)第三章材料及要求 (2)第四章扣件式满堂架支撑设计计算 (3)第五章门式满堂红脚手架计算 (4)第六章柱模板的设计及施工 (6)第七章操作要求 (6)第八章防止质量通病措施 (9)第九章安全措施及要求 (10)第十章满堂架工程组织机构及人员安排 (12)第一章编制依据***＊社区一期工程高支模专项方案是根据以下依据编制的：1、*＊**社区一期工程施工图纸;2、有关钢管脚手架安全技术、混凝土结构工程施工质量验收、建筑施工高处作业安全技术等现行规范;3、高层建筑施工手册。
第二章工程概况*＊*＊社区一期工程是由深圳市＊*房地产有限公司投资兴建的工程.该工程由多栋建筑物组成。
社区中心负一层层高5。
4M，商业裙楼1、2栋和联排别墅（因采用先施工负一层顶板，再回填土）支撑高度分别达6.4M、5。
5M，采用扣件式满堂红脚手架，及门式脚手架.第三章材料及要求扣件式脚手架：1、钢管钢管包括立杆、大横杆、小横杆、剪刀撑、附墙杆等.钢管采用外径为48mm,壁厚3。
5mm，其材质应采用国家现行标准《直缝电焊钢管》（GB/T13793)或《低压流体输送用焊接钢管》(GB/T3092)中规定的3号普通钢管,其质量应符合GB700—79《普通碳素结构钢技术要求》中A3钢的要求。
弯曲变形，锈蚀钢管不得使用.脚手架钢管每根最大质量不应大于25kg。
钢管上严禁打孔。
2、扣件扣件包括直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等。
扣件及其附件应符合GB978—67《可锻铁分类及技术条件》的规定，机械性能不低于KT33—8的可锻铸铁的制作性能,其附件的制造材料应符合GB700—79中A3钢的规定，螺纹应符合GBl96-81《普通螺纹》的规定，垫圈应符合GB95—76《垫圈》的规定。
扣件与钢管的贴合面必须严格整形，保证钢管扣紧时接触良好，扣件活动部位应能灵活转动，旋转扣件的旋转面间隙小于lmm，扣件表面应进行防锈处理。

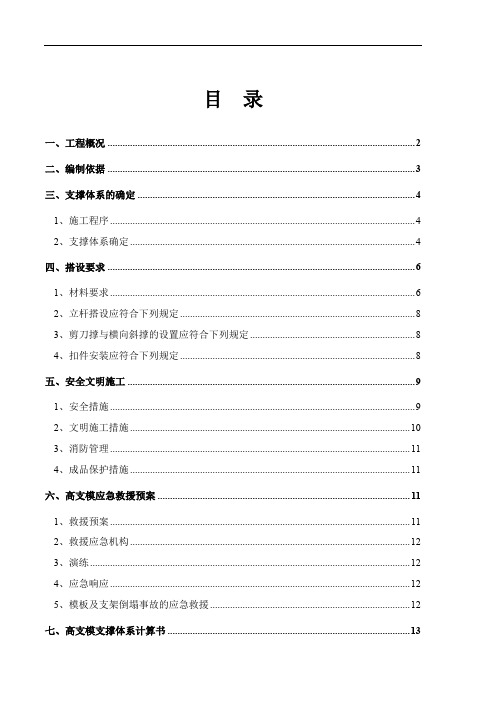

目录一、工程概况 (2)二、编制依据 (3)三、支撑体系的确定 (4)1、施工程序 (4)2、支撑体系确定 (4)四、搭设要求 (6)1、材料要求 (6)2、立杆搭设应符合下列规定 (8)3、剪刀撑与横向斜撑的设置应符合下列规定 (8)4、扣件安装应符合下列规定 (8)五、安全文明施工 (9)1、安全措施 (9)2、文明施工措施 (10)3、消防管理 (11)4、成品保护措施 (11)六、高支模应急救援预案 (11)1、救援预案 (11)2、救援应急机构 (12)3、演练 (12)4、应急响应 (12)5、模板及支架倒塌事故的应急救援 (12)七、高支模支撑体系计算书 (13)一、工程概况工程名称：**工程建设单位：**工务局设计单位：**有限公司监理单位：**有限公司施工单位：**总公司1、我司承建的**工程位于**路，本工程共有小学教学楼、中学教学楼及食堂宿舍楼，其中小学教学楼地下一层、地上五层，中学教学楼地下一层、地上六层，食堂宿舍楼地下一层、地上五层，建筑物高度为18.00米。
工程设计±0.000标高相当于绝对标高40.8米。
主要结构类型基础为C80预制管桩及挖孔桩，主体为钢筋混凝土框剪结构，，其中：中学教学楼：首层+0.00～+4.50米，梁的规格250*600、250*750、300*600、350*750、300*800、300*900，层高为4.5米,梁跨度9.6M、8.4M、4.5M、9.6M、9.6M、4.15M、8.7M、6.35M、5.85M、7.15M、6.2M、6.0M、3.6M，板厚120mm。
风雨操场：+0.00～+9.73米，梁的规格250*600、300*900、250*1200、400*1600、500*1800，层高9.73M，梁跨度为4.2M、8.4M、8.4M、7.7M、3.9M、6.6M（共5跨），板厚120mm。
阶梯教室：+9.73～+18.5米，梁的规格250*700、250*600、300*600、400*700、300*900、400*1600、500*1800，层高8.77M，梁跨度为4.2M、8.4M、8.4M、7.7M、3.9M、6.6M （共5跨）,板厚120mm。
一、工程概况**深圳段改建工程拆迁安置小区(六约）工程总用地面积为29648.42m2，总建筑面积约121671.99m2（其中地上建筑面积约97751.59m2，地下建筑面积约23920.49 m2），主要的使用功能是住宅、商业，主体建筑为框架剪力墙，地下二层，地面分为11栋，地面层数为15～26层，建筑高度为46.3～78.2m，地下一、二层设有设备用房、地下停车库。
地下2层设全埋式人防地下室，平时做为停车库，战时为二等人员掩蔽所。
：地下室顶板A~D轴交1～22轴范围内属转换层，为高支模区域。
其中1～12轴为9、10、11座转换层，13～22轴为1、2座转换层。
梁截面分别为：1600×1200、900×1800、800×1500、600×1200、800×1200、1100×1100、800×1800、1000×1400、600×2200、400×2200、1000×1200、600×1500、600×1800、400×1600、500×1950。
层高分别为：4.5 m、5.35m、5.47m、6.01m、6.55m、7.09m、7.63m。
梁跨度分别为：2.7m、3.6m、4.8m、6.0m、6.6m、6.9m、7.5m、11.4m、13.2m。
板厚为：180mm。
地下室顶板于3座，4、5座，6、7座，8座所处范围内局部为高支模区域。
梁截面分别为：600×1200、600×1000、300×2200、300×1200、300×1550、300×1650、400×2200。
层高分别为： 5.7m、5.55m 。
梁跨度分别为：2.7m、4.8m、6.9m、8.5m、7.1m、2.0m、4.35m、6.5m、7.15m、5.65m、8.6m、9.4m。
深圳某工程模板支撑体系施工方案
一、引言
本文将介绍深圳某工程模板支撑体系（高支模）的施工方案。
在该工程中，我
们将采用扣件式满堂红脚手架和门式脚手架作为支撑体系，以确保施工安全、高效完成。
二、扣件式满堂红脚手架
扣件式满堂红脚手架是一种常用的施工支撑体系，其特点是结构简单、连接方便、承载能力强。
在深圳某工程中，我们将根据设计要求搭建扣件式满堂红脚手架，以支撑模板和施工人员。
三、门式脚手架
门式脚手架是另一种常见的施工支撑体系，其结构稳定、搭建方便。
在本工程中，我们将根据需要设置门式脚手架，以便施工人员在高处作业时提供支撑。
四、施工流程
1.搭建扣件式满堂红脚手架：首先根据设计要求确定脚手架的位置和高
度，然后按照搭建图纸进行组装和连接，保证脚手架稳固可靠。
2.搭建门式脚手架：根据需要设置门式脚手架，保证施工人员安全高效
进行作业。
3.施工支撑体系检查：在施工过程中，定期检查支撑体系的稳定性和安
全性，及时进行维护和加固。
五、安全措施
1.施工人员必须佩戴安全帽、安全带等防护用具，并经过专业培训。
2.严格按照安全操作规程进行施工，禁止违反规定行为。
3.保持施工现场清洁整洁，防止杂物堆积导致安全隐患。
六、总结
通过本文的介绍，我们对深圳某工程模板支撑体系的施工方案有了全面的了解。
在实际施工中，我们将认真执行施工方案，确保施工质量和安全。
希望本工程顺利完工，取得成功！
以上文档为深圳某工程模板支撑体系（高支模）的施工方案，仅供参考。
目录1。
编制说明 (1)2。
编制依据 (1)3。
工程概况 (1)4. 施工准备 (2)4。
1。
技术准备 (2)4。
2。
物资准备 (2)4。
2.1. 材料准备 (2)4.2。
2. 机具准备 (3)4。
2.3. 劳动力准备 (3)4。
2。
4. 管理架构 (3)5. 高大模板支撑体系设计 (3)5。
1。
模板支撑系统材质 (3)5.2. 梁模板体系设计 (3)5。
3。
剪刀撑布置 (4)5。
4。
楼板模板体系设计 (4)5。
5. 典型梁板支撑体系图 (4)5。
6。
典型梁、板计算荷载参数 (7)6. 模板施工方法 (7)6.1. 钢管架支撑系统安装 (7)6.1.1。
施工顺序 (7)6.1。
2。
...................................................................... 安装86。
1.3。
............................................................. 梁、板模板安装87。
模板质量要求和措施 (9)7。
1. 梁模板的安装 (9)7。
2。
模板工程质量程序控制示意图 (10)7.3. 模板质量检查 (10)8。
高支模支设和混凝土施工部署 (11)8。
1。
施工部署 (11)8.2。
砼浇筑注意事项 (11)9。
模板工程拆模方案 (12)9.1。
验收及拆除的批准程序 (12)9.2。
钢管架高支模拆除 (12)10. 安全施工技术措施 (13)11。
预防坍塌事故的安全技术措施 (14)12. 预防高空坠落事故安全技术措施 (14)13。
监测措施 (15)14。
应急预案 (15)14.1。
应急目标 (15)14.2。
应急准备 (16)14。
2.1。
.............................................................. 应急组织机构1614.2.2. 应急组织机构图 (16)14。
深圳门式脚手架施工方案一、工程概况本次脚手架工程位于深圳市某建筑工地，旨在为该建筑的外墙施工提供稳定、安全的操作平台。
工程采用门式脚手架体系，具有结构稳固、搭设简便、受力合理等优点。
脚手架总高度为XX米，预计使用周期为XX个月，需要满足外墙涂料施工、窗框安装等作业需求。
二、施工准备工作技术准备：组织技术人员熟悉施工图纸，了解脚手架搭设要求，编制详细的脚手架施工方案和安全技术措施。
材料准备：按照设计方案要求，准备足够的脚手架钢管、扣件、底座、连墙杆等材料和配件，确保材料质量符合国家标准。
现场准备：清理施工现场，确保地面平整、无障碍物，为脚手架搭设创造良好条件。
三、地基处理与立杆基础地基处理：根据地质勘察报告，对脚手架基础范围内的地面进行处理，确保地基承载力满足要求。
立杆基础：按照设计要求，设置立杆底座，确保立杆垂直、稳定，底座下应铺设垫板，增加受力面积。
四、搭设程序与方法按照设计图纸要求，先进行立杆和水平杆的搭设，确保整体框架稳定。
逐步搭设剪刀撑、横向斜杆等连接构件，增强脚手架的整体稳定性。
搭设过程中，应确保扣件紧固、杆件连接牢靠，避免松动和脱落现象。
五、架体稳定与连墙杆设置架体稳定：通过设置剪刀撑、横向斜杆等构件，增强脚手架的整体稳定性，确保在施工过程中不发生倾覆、变形等问题。
连墙杆设置：按照设计要求，设置连墙杆，将脚手架与建筑物连接，确保脚手架的稳定性和抗风性能。
六、施工高度与荷载要求施工高度：脚手架搭设高度应根据施工需求和建筑设计要求进行确定，不得超过设计规定的最大高度。
荷载要求：脚手架上的施工荷载应符合设计要求，不得超过规定的荷载限值。
施工过程中应定期检查脚手架的受力情况，确保安全。
七、安全防护措施脚手架外侧应设置密目式安全网，防止施工过程中物料坠落伤人。
脚手架操作层应满铺脚手板，确保施工人员的操作平台稳固、防滑。
搭设临时上下通道，确保施工人员安全进出脚手架。
在脚手架显著位置设置安全警示标志，提醒施工人员注意安全。
目录1。
编制说明 (1)2。
编制依据 (1)3。
工程概况 (1)4。
施工准备 (2)4.1. 技术准备 (2)4。
2. 物资准备 (2)4。
2。
1. ...................................................................材料准备24。
2.2。
...................................................................机具准备34.2.3。
劳动力准备 (3)4.2。
4. 管理架构 (3)5. 高大模板支撑体系设计 (3)5.1。
模板支撑系统材质 (3)5.2。
梁模板体系设计 (3)5。
3。
剪刀撑布置 (4)5.4。
楼板模板体系设计 (4)5.5. 典型梁板支撑体系图 (4)5.6. 典型梁、板计算荷载参数 (7)6. 模板施工方法 (7)6.1。
钢管架支撑系统安装 (7)6.1.1. 施工顺序 (7)6。
1.2。
...................................................................... 安装86。
1。
3. ............................................................. 梁、板模板安装87. 模板质量要求和措施 (9)7.1。
梁模板的安装 (9)7。
2. 模板工程质量程序控制示意图 (10)7。
3. 模板质量检查 (10)8。
高支模支设和混凝土施工部署 (11)8.1。
施工部署 (11)8.2. 砼浇筑注意事项 (11)9. 模板工程拆模方案 (12)9.1. 验收及拆除的批准程序 (12)9。
2. 钢管架高支模拆除 (12)10。
安全施工技术措施 (13)11。
预防坍塌事故的安全技术措施 (14)12. 预防高空坠落事故安全技术措施 (14)13. 监测措施 (15)14。
深圳某综合楼模板工程施工方案1. 引言本文档介绍了深圳某综合楼模板工程的施工方案，其中重点介绍了多层板扣件式满堂脚手的使用。
2. 工程概述深圳某综合楼是一座多层建筑，采用多层板扣件式满堂脚手施工方式。
本文档将详细介绍这一施工方案的具体步骤和注意事项。
3. 施工步骤3.1 板材准备首先，需要准备多层板扣件式满堂脚手所需的板材。
根据实际需要确定板材的种类、规格和数量，并进行采购。
3.2 安装扣件在施工现场，首先需要安装扣件。
扣件的安装位置和数量应根据设计图纸确定。
使用扣件固定在楼梁或楼板上，以便于安装板材。
3.3 安装板材安装好扣件后，可以开始安装板材了。
将板材按照设计要求放置在扣件上，并使用螺丝或其他适当的固定工具固定在扣件上方，确保牢固可靠。
3.4 调整和修整完成板材的安装后，需要进行调整和修整。
检查板材是否平整，并根据需要进行调整，确保板面整齐光滑。
3.5 检查和验收最后，进行施工的检查和验收工作。
检查板材是否安装正确、固定可靠，并且是否满足设计要求。
根据检查结果进行调整和修正，直到满足要求为止。
4. 注意事项在使用多层板扣件式满堂脚手进行施工时，需要注意以下几点：•扣件的选择和安装要符合设计要求，以确保牢固可靠。
•板材的选择要符合工程要求，并且数量足够，确保施工进度不受影响。
•在安装板材时，要按照设计要求进行布局和安装，保证板面的平整度。
•在调整和修整过程中，要注意保护板面，避免划伤或损坏。
5. 总结本文档介绍了深圳某综合楼模板工程的施工方案，重点介绍了多层板扣件式满堂脚手的使用方法和注意事项。
通过合理的施工步骤和严格的质量控制，可以保证施工质量，满足设计要求。
同时，施工过程中需要根据实际情况进行调整和修正，确保施工顺利进行。
目录目录 (1)第一章编制依据 (2)第二章工程概况 (2)第三章材料与要求 (2)第四章扣件式满堂架支撑设计计算 (3)第五章门式满堂红脚手架计算 (5)第六章柱模板的设计与施工 (9)第七章操作要求 (10)第八章防止质量通病措施 (13)第九章安全措施与要求 (14)第十章满堂架工程组织机构与人员安排 (15)第一章编制依据****社区一期工程高支模专项方案是根据以下依据编制的：1、****社区一期工程施工图纸；2、有关钢管脚手架安全技术、混凝土结构工程施工质量验收、建筑施工高处作业安全技术等现行规范；3、高层建筑施工手册。
第二章工程概况****社区一期工程是由深圳市**房地产有限公司投资兴建的工程。
该工程由多栋建筑物组成。
社区中心负一层层高5.4M，商业裙楼1、2栋和联排别墅（因采用先施工负一层顶板，再回填土）支撑高度分别达6.4M、5.5M，采用扣件式满堂红脚手架，与门式脚手架。
第三章材料与要求扣件式脚手架：1、钢管钢管包括立杆、大横杆、小横杆、剪刀撑、附墙杆等。
钢管采用外径为48mm，壁厚3.5mm，其材质应采用国家现行标准《直缝电焊钢管》(GB/T13793)或《低压流体输送用焊接钢管》(GB/T3092)中规定的3号普通钢管，其质量应符合GB700-79《普通碳素结构钢技术要求》中A3钢的要求。
弯曲变形，锈蚀钢管不得使用。
脚手架钢管每根最大质量不应大于25kg。
钢管上严禁打孔。
2、扣件扣件包括直角扣件、旋转扣件、对接扣件与其附件、T型螺栓、螺母、垫圈等。
扣件与其附件应符合GB978-67《可锻铁分类与技术条件》的规定，机械性能不低于KT33-8的可锻铸铁的制作性能，其附件的制造材料应符合GB700-79中A3钢的规定，螺纹应符合GBl96-81《普通螺纹》的规定，垫圈应符合GB95-76《垫圈》的规定。
扣件与钢管的贴合面必须严格整形，保证钢管扣紧时接触良好，扣件活动部位应能灵活转动，旋转扣件的旋转面间隙小于lmm，扣件表面应进行防锈处理。
脚手架采用的扣件，在螺栓拧紧扭力矩达65N·m时，不得发生破坏。
门式脚手架：符合《建筑施工门式钢管脚手架安全技术规范》（JGJ43—2000）第3部份“构配件材质性能”要求。
第四章扣件式满堂架支撑设计计算社区中心负一层与商业裙楼采用φ48×3.5钢管搭设满堂红脚手架，主梁截面尺寸为800×750mm，板厚150mm。
1、荷载计算主梁荷载计算(按1m计算)：(1)．新浇混凝土自重：1.0×25000×0.8×1=20KN/m；(2)．模板自重： 0.75×2.6×1=1.95KN/m；(3)．施工荷载： 2.5×0.8×1=2KN/m；(4)．振捣混凝土荷载 2.0×0.8×1=1.6KN/m；荷载为：1.2×(20+1.95)+1.4×(2+1.6)=31.38KN/m；集中荷载为：F=ql/2=31.38×1000/2=15690N板荷载计算(按1m2)计算：(1)．新浇混凝土自重：1×25000×0.15=3.75KN/m2；(2)．模板自重： 0.75×1.0=0.75KN/m2；(3)．施工荷载： 2.5×1=2.5KN/m2；(4)．振捣混凝土荷载 2.0×1=2.0KN/m2；荷载为：1.2×(3.75+0.75)+1.4×(2.5+2.0)=11.7KN/m22.主梁验算(1)．横杆抗弯强度验算：钢管按@900mm 计算。
采用Φ48×3.5钢管：A=5.08×103mm 3：f=210N/mm 2f nW n F W M ≤-=24/)1(1/2max,/210/11.1181008.5324)13(900960024/)1(122322mm N f mm N n n F =≤=⨯⨯⨯-⨯⨯=-满足要求。
(2)．横杆挠度验算I=12.19×104mm 4；E=21×104N ／mm 2；[ω]=3mm[]mm Fi EI n n 311.290096001019.121021338413384134434234max =≤=⨯⨯⨯⨯⨯⨯⨯-=-=ωω满足要求。
(3)．立杆抗弯强度验算：钢管按@900*1200mm 计算。
采用Φ48×3．5钢管：A=489mm 2：W=5.08×103mm 3：f=210N ／mm 2：i=15.78mm N=15690×1.2=18828N22210/50.38489/18828/Nmm mm N A N ≤===σ(4)．按稳定性验算设计立杆水平杆为小于1800mm ，λ=l/i=1800/15.78=114.1<120, 故长细比为：查表得：Φ=0.53422/210/1.22489534.05760/mm N mm N A N ≤=⨯=Φ 满足要求。
(5).扣件抗滑验算。
由上面可知，每个立杆承载力为5760N ，每个扣件的抗滑承载力为8000N 。
8000N>57607N 扣件满足抗滑要求。
故主梁下面支撑为：钢管立杆间距900*1200mm 。
4、屋面板验算(1)．立杆抗弯强度验算：钢管按@900*1200mm 计算。
采用Φ48×3．5钢管：A=489mm 2；W=5．08×103mm 3；f=210N ／mm 2；i=15.78mmN=11700×1.2×0.9=12636Nσ=N/A=12636/489=25.8N/mm 2≤210N/mm 2(4)．按稳定性验算设计立杆水平杆为小于1800mm ，故长细比为：λ=1/i=1800/15.78=114.1<120查表得：Φ=0.534N ／ΦA 22/210/4.48489534.012636mm N mm N ≤=⨯= 满足要求。
(5).扣件抗滑验算。
由上面可知，每个立杆承载力为12636N ，每个扣件的抗滑承载力为8000N 。
2*8000N>12636N 双扣件满足抗滑要求。
故板下面支撑为：钢管立杆纵横方向间距900*1200mm 。
第五章 门式满堂红脚手架计算联排别墅采用MF1219,φ42×2.5门架搭设满堂红脚手架主梁截面尺寸为200×300mm ，板厚150mm 。
1、荷载计算主梁荷载计算(按1m 计算)：(1)．新浇混凝土自重：1.0×25000×0.2×1=5KN/m ；(2)．模板自重： 0.75×2.6×1=1.95KN/m ；(3)．施工荷载： 2.5×0.2×1=0.50KN/m ；(4)．振捣混凝土荷载 2.0×0.2×1=0.4KN/m ；板荷载计算(按1m 2)计算：(1)．新浇混凝土自重：1×25000×0.15=3.75KN/m 2；(2)．模板自重： 0.75×1.0=0.75KN/m 2；(3)．施工荷载： 2.5×1=2.5KN/m 2；(4)．振捣混凝土荷载 2.0×1=2.0KN/m 2；2、验算：a、梁不组合风荷载(一米为计算单位)，门架间距为600×600mmN=1.2(NGK1+NGK2)H+1.4∑HQik=1.2×(5×0.6+1.95×0.4+3*0.228×0.6) +1.4 (0.5+0.4) ×0.6 = 9.1KN稳定承载力Nd= φAfI=I0+I1h1/h=6.08×104+1.42×104×1536/1930=7.21×104mm4i=15.25mmλ=1.17×1930/15.25=148 φ=0.316Nd= φAf=0.316×310×2×205×10-3=40.16KN＞9.1KN 符合要求b、板不组合风荷载(1m2为计算单位)，门架间距为600×600mmN=1.2(NGK1+NGK2)H+1.4∑HQik=1.2×(3.75×0.6+0.75×0.6+3*0.228×0.6) +1.4 ×(2.5+2) ×0.6 = 7.8KN稳定承载力Nd= φAfI=I0+I1h1/h=6.08×104+1.42×104×1536/1930=7.21×104mm4i=15.25mmλ=1.17×1930/15.25=148 φ=0.316Nd= φAf=0.316×310×2×205×10-3=40.16KN＞7.8KN 符合要求拉杆 12@600 梁高>700的梁模示意图50X100木方@300100X100木方@300剪刀撑扫地杆梁高<700的梁模示意图扫地杆100X100木方@20050X100木方@30045°45°20X50压条斜撑@40050X100木方@300100010001000100050050050010001000500500500500500500500第六章柱模板的设计与施工第七章操作要求1、安装工艺（1）工艺流程：安装支架→安装主次木楞→调整密肋梁底标高与起拱→安装模壳→质量检验。
（2）支架系统采用钢筋满堂架，采用18mm厚胶合模板制模。
由顶架按梁与板模板设计尺寸进行支模，并在施工中执行模板施工规范。
凡设计高度超过3.5m 时，每隔2m高度应用直角扣件与钢支柱拉接，并与结构柱连接牢靠。
（3）顶托粗调标高后，安装10cm×10cm主木楞，其间距大约为60～120cm。
之后在主木楞上安装75cm×10cm次木楞，其间距为40～60cm。
次木楞的间距要根据密肋的间距确定。
次木楞的两侧安装L50×5的角铁（可预装）。
安装次木楞前要在主木楞上放出模板的边线，即准确地放出密肋的位置线，以使次木楞（即密肋）轴线位置准确。
（4）次木楞安装完毕后，要认真调整顶托升降，使次木楞顶面符合设计标高（即密肋底标高符合设计要求）。
并根据设计要设要求起拱。
设计无要求时，起拱高度为全跨长度的1/1000～3/1000。
（5）按模板分项工程质量评定标准逐项检查模壳模板。
