桩基钢筋笼加工技术交底一、工程概述在进行桩基施工时，钢筋笼的加工质量对于桩基的承载能力和稳定性至关重要。
本工程中，桩基钢筋笼的规格、型号及相关技术要求需严格按照设计图纸执行。
二、施工准备1、材料准备（1）钢筋：应选用符合设计要求及国家标准的钢筋，具备质量证明书，并按规定进行抽样检验，合格后方可使用。
（2）焊条：根据钢筋的型号和焊接方式，选择相应的焊条，焊条应有质量合格证。
2、主要机具（1）钢筋切断机、弯曲机、调直机、电焊机等。
（2）量具：钢尺、卡尺等，且应经过校验合格。
3、作业条件（1）钢筋加工场地应平整、坚实，并具备良好的排水条件。
（2）熟悉施工图纸，明确钢筋笼的尺寸、规格、数量及各项技术要求。
三、工艺流程1、钢筋调直使用调直机将弯曲的钢筋调直，确保钢筋表面无损伤，调直后的钢筋应符合设计和规范要求。
2、钢筋下料（1）根据设计图纸，计算出每种钢筋的下料长度。
（2）使用切断机将钢筋按照下料长度切断，切口应平整，不得有马蹄形或起弯现象。
3、钢筋弯曲成型（1）根据设计要求和钢筋的规格，使用弯曲机将钢筋弯曲成所需的形状。
（2）箍筋的弯钩应符合设计和规范要求，弯钩的弯曲直径应大于受力钢筋的直径，且不小于箍筋直径的 25 倍。
4、钢筋笼组装（1）在加强筋上按照设计间距标出主筋的位置。
（2）将主筋依次与加强筋点焊牢固。
（3）按照设计间距绑扎箍筋，箍筋与主筋应垂直，且绑扎牢固。
5、焊接（1）主筋的连接应采用焊接方式，焊接接头应符合设计和规范要求。
（2）焊接时，焊缝应饱满、光滑，不得有夹渣、气孔等缺陷。
6、质量检查（1）对加工完成的钢筋笼进行质量检查，包括钢筋的规格、数量、间距、焊接质量等。
（2）检查合格后，填写质量检验记录。
四、质量标准1、主控项目（1）钢筋的品种、规格、数量应符合设计要求。
（2）钢筋的焊接质量应符合设计和规范要求，焊缝表面应平整、光滑，不得有裂纹、夹渣、气孔等缺陷。
2、一般项目（1）钢筋的间距、长度、弯曲角度等应符合设计和规范要求。
可编辑修改精选全文完整版桩基钢筋笼加工及安装施工技术交底（一）钢筋笼下料、加工制作、连接、绑扎吊装必须严格按设计图纸及规范进行施工。
（二）材料要求1、桩基的所有钢筋、焊条、焊剂的牌号、性能及使用的其它钢材，必须符合设计要求和有关标准的规定。
进场钢筋须经试验室取样检测合格后方可投入使用。
钢筋骨架主筋的焊接必须用J502以上焊条，不同型号的焊条应分类存放。
2、、桩基主筋采用Φ28螺纹钢，主筋在切头时必须保证同节钢筋笼中主筋长度一致，以便于主筋准确连接；加强筋采用Φ28螺纹钢，设在主筋内侧，自上而下2m一道至钢筋笼底部，搭接长度严格控制符合图纸及规范要求；箍筋采用φ10盘条按图纸间距布置，与主筋梅花形点焊。
3、扎丝：可采用20号镀锌铁丝。
铁丝的切断长度要满足使用要求。
4、声测管：采用外径57mm钢管，在桩基钢筋笼内侧按设计要求布设检测钢管：桩径≥1.5m时，每桩按正方形布置四根；桩径小于1.5m时按等边三角形布置三根，每根自上而下成一竖直线条。
长度应高出桩顶20cm且通到桩底。
声测管于钢筋笼加劲筋内侧紧贴绑扎，在吊装时特别注意防止声测管弯曲。
下端用钢板封底焊牢，接头处应确保接缝紧密、不漏水。
声测管在每节安装过程中需灌入清水检验其是否渗漏，如发现应及时停止安装并将已渗漏声测管及时更换掉。
浇筑混凝土前，将管内灌满水，上口用塞子堵严实。
5、钢筋在运输、储存过程中，应防止锈蚀、污染和避免压弯。
装卸钢筋时不得从高处抛掷。
（三）钢筋存放、施工准备1、按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整。
按钢筋绑扎顺序分类堆放，并对有锈蚀痕迹的钢筋进行清理。
2、核对钢筋的级别，型号、形状、尺寸及数量是否与设计图纸及加工配料单相同。
3、当施工现场地下水位较高时，必须有排水及降水措施。
4、熟悉图纸，确定钢筋穿插就位顺序，并与有关工种作好配合工作，如支模、管线、防水施工与绑扎钢筋的关系，确定下料长度、批数、顺序及施工方法。

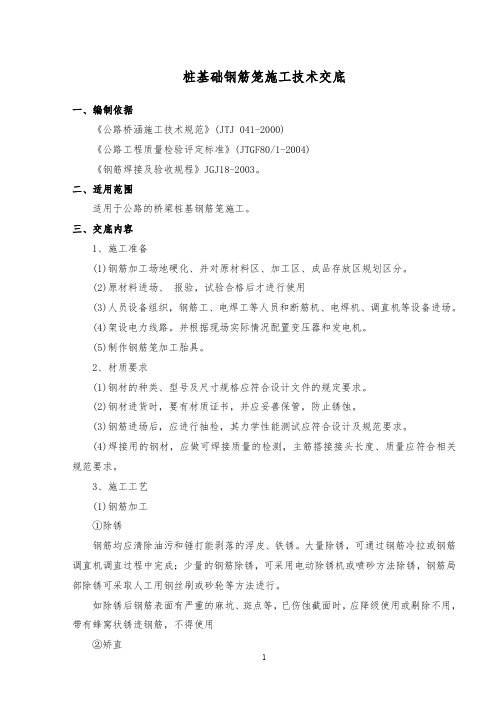

桩基础钢筋笼施工技术交底一、施工前准备在开始施工之前，要进行必要的物资采购和设备调配。
施工要用到的主要物资包括钢筋、线材、钢管、钢板、水泥、砂子、石子等。
在选择物资时应该结合工程实际情况，根据设计要求和标准规范来进行选择。
同时，还要对施工场地进行必要的准备工作。
清理场地上的障碍物，摆放施工所需的设备和工具。
在场地周边拉上警戒线、悬挂标牌等安全措施，确保施工安全。
二、施工过程1. 确定笼子数目和尺寸根据设计要求、图纸和实际情况，确定每根桩需要的钢筋笼数目和尺寸。
笼子的尺寸应按照设计要求进行制作，笼子的数量应根据项目需求进行统计。
2. 制作钢筋笼将钢筋弯曲成固定形状后，用线材固定钢筋，制作成钢筋笼。
制作钢筋笼时要保证尺寸的准确性和笼子内部钢筋的平整度。
3. 安装钢筋笼先将笼子悬挂在钢筋架上，然后根据需求进行必要的高度调整。
在将笼子垂直并稳固的固定在工作基础之前确保它们在空间中的正确位置。
4. 排布钢筋将经过预处理的钢筋进行排布，在固定位置上使用钢筋间距、折弯及连接等技术，将钢筋连接成整体，以确保钢筋笼内布置合理及钢筋统一纵横间距。
5. 拉直钢筋钢筋笼拉直过程中要注意力度的大小，拉的方向要注意钢筋的保护。
同时，钢筋拉直工作需要在充分的安全保障下进行。
6. 检查钢筋笼每个钢筋笼安装后，都要进行严格的检查，以确保笼子内钢筋的纵横间距、连接牢固程度、笼子尺寸等质量参数均符合要求。
7. 浇筑混凝土在钢筋笼安装、排布、拉直和检查等过程完成后，进行混凝土浇筑。
浇筑前要注意混凝土的配比及难度控制，并使用震动器震实混凝土以便排除混凝土内的气泡。
三、安全措施1.操作人员必须经过面向任务的培训和指导，了解相关操作手册和注意事项。
2.放置稳固，避免钢筋笼的滑动和倒塌。
3.操作人员必须佩戴安全帽、防护眼镜、防瑕疵鞋等必要的劳动保护用品，保障工作人员的人身安全。
4.工作人员在操作大型机械时，必须遵循安全操作规程，同时清晰地了解危险区域，做好防范措施。
一、材料准备
钢筋C16、C8。
二、施工机具
切割机、调直机、电焊机、钢尺等。
三、设计参数
本次钢筋笼制作设计参数如下表：
桩类型钢筋笼
数量（个）
钢筋笼
长度（m）
钢筋笼
直径（外
径）
配筋数量
加强筋
间距
灌注桩508 20~50 700mm 14C16（接头采用焊接） 2.0m 加劲筋采用C16钢筋。
箍筋为C8@200；加密区为C8@100，具体详见桩配筋图。
四施工技术要求
1、钢筋笼加工
①进入现场的钢材需提前做复试，钢筋笼采用现场加工制作，加工尺寸严格按设计图纸及规范要求进行控制。
钢筋笼主筋采用单面焊接，钢筋笼下部收口角度为5~10°。
主筋与螺。
桩基钢筋笼加工交底书一、钢筋笼制作总要求钢筋笼的制作在硬化好的钢筋场地内进行，钢筋加工好后，绑扎、焊接钢筋笼。
加强筋自身搭接部分采用双面焊，搭接长度不小于5倍的钢筋直径。
钢筋笼接头应错开，同一断面接头应小于50%。
制成钢筋骨架后测定刚度和稳定度，必要时增加加强箍筋的数量，同时加强箍筋内应焊接十字撑，使其具有足够的刚度和稳定性，保证在运送、吊装和浇筑砼时不致松散、移位和变形。
φ1.5桩基钢筋笼主筋间距12.2cm，主筋焊接前，应在加强箍上用粉笔标出线，以保证间距和主筋直顺。
钢筋笼主筋在底部应在同一截面上（xx特大桥除外）；桩基钢筋笼保护层应为：净7.5cm；箍筋应调直，紧密缠绕在主筋表面。
焊渣必须清理干净。
桩径>φ1.5m时，桩基钢筋笼应安装4根声测管，呈90度布置，所有声测管距钢筋笼底部5-10cm。
钢筋笼的运输必须采用运输炮车，严禁使用装载机挑运。
二、钢筋焊接1、焊接作业前，所有焊接操作人员、现场技术人员必须认真熟悉图纸及规范要求，做好技术交底工作，焊工必须熟悉工艺要求，明确焊接工艺参数，所有焊接操作人员必须是经培训合格的，对焊接操作非常熟练的，否则，不应让其对构件进行施焊操作。
2、由于各处施焊采用方法并非完全一致，因此，应根据各自的实际情况选择合适的焊接方法，并严格按要求对构件进行施焊。
a)首先明确所采用的焊接方法，然后检查电焊机型号是否与其工艺匹配，再选择合适的焊条及焊剂型号，或根据电焊机及交直流电等选择适宜的焊接方法。
叶河桩基主筋要求采用对焊，其它钢筋采用手工电弧焊法。
b)焊接前检查并确认所使用的设备工作状态正常、仪表工具良好、齐全可靠，方可施焊。
材料c)准备：按设计图纸尺寸下料，可按设计尺寸在原材料上划线后，采用剪切机切割，尺寸允许偏差为±2mm。
切割后，母材如有变形，应予矫正。
3、焊接时应注意外界环境的变化，并应具有一定的预防措施，焊接时环境湿度不宜高于80%，温度不得低于5度，风力不超过5级，施工现场应有防雨、防风、预热等设施，雨天一般不宜施焊，如必须施焊，则应使焊接部位免受雨水浸湿。
交底内容：一、施工准备1.1、材料准备1.1.1钢筋：应有出厂合格证，钢筋进场以后，对钢筋进行外观检查，其直径、规格、型号符合设计要求以后，按照规范规定进行取样送检。
合格后方可使用。
当加工过程中发生脆断等特殊情况，还需作化学成分检验；钢筋应无老锈及油污。
1.1.2铁丝：可采用20号火烧丝。
铁丝的切断长度要满足使用要求，原材料进场复试。
1.2、主要机具1.2.1钢筋切断机、电焊机、弯钩机等。
1.2.2操作工具：钢筋钩子、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。
1.3、人力安排：根据现场实际情况可以调配施工人员，确保按期完工。
各类人员有上岗证。
二、操作工艺2.1.钢筋笼制作流程：进场原材复试→钢筋下料制作→钢筋焊接→钢筋笼成型2.2设计要求1、C20#楼桩径800mm，桩长10m，钢筋笼直径为750mm；C21#、C22#楼桩径600mm，桩长10m，钢筋笼直径为550mm。
2、C21#、C22#楼桩基钢筋进入桩内长度为3m，以下部分为素砼。
桩顶以上部分钢筋锚入地梁，锚固长度La。
3、桩身混凝土等级为C20。
桩身钢筋笼规格如下：桩详图桩数（根）桩径（mm）桩长（m）纵向布筋（均匀布筋）主筋箍筋C20# 22 800 10 8 12 Φ8＠200 C21#、C22# 17 600 10 6 12 Φ6＠2002.3材料及主要机具：、钢材不得有裂缝、锈蚀、斑痕、变形，其断面尺寸和机械性能应该符合设计要求。
焊条：采用E4303焊条。
2.3.1药皮应无裂缝、气孔、凹凸不平等缺陷，并不得有肉眼看的出的偏心度。
焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。
2.3.2焊条必须根据焊条说明书的要求烘干后才能使用，焊条必须有出厂合格证。
2.3.3电弧焊机、焊接电缆、电焊钳、面罩、堑子，钢丝刷，锉刀，榔头，钢字码等。
2.4作业条件：2.4.1电源应符合要求。
2.4.2作业场地要有安全防护设施、防火和必要的通风措施，防止发生烧伤、触电、中毒以及火灾等事故。
桩基钢筋笼加工及安装技术交底公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-桩基钢筋笼加工及安装施工技术交底（一）钢筋笼下料、加工制作、连接、绑扎吊装必须严格按设计图纸及规范进行施工。
（二）材料要求1、桩基的所有钢筋、焊条的牌号、性能及使用，必须符合设计要求和有关标准的规定。
进场钢筋必须经试验室取样检测合格后方可投入使用。
钢筋骨架主筋的焊接必须用E5516.2、桩基主筋采用14（12）螺纹钢，主筋在下料时必须保证同节钢筋笼中主筋长度一致，以便于主筋准确连接；加强筋采用18螺纹钢，设在主筋内侧，自上而下2m一道至钢筋笼底部，搭接长度严格控制符合图纸及规范要求；箍筋采用8（6）盘条按图纸间距布置，与主筋梅花形绑扎。
3、扎丝：可采用20号镀锌铁丝。
铁丝的切断长度要满足使用要求。
4、声测管:采用外径57mm钢管，在桩基钢筋笼内侧按设计要求布设检测钢管：桩径＞时，每桩按正方形布置四根；桩径≤时按等边三角形布置三根，（详附图）每根自上而下成一竖直线条。
长度应高出井口顶20cm且通到桩底。
声测管于钢筋笼加劲箍内侧紧贴绑扎，在吊装时特别注意防止声测管弯曲。
下端用钢板封底焊牢，接头处应确保接缝紧密、不漏水。
声测管在每节安装过程中需灌入清水检验其是否渗漏，如发现应及时停止安装并将已渗漏声测管及时更换掉。
浇筑混凝土前，将管内灌满水，上口用塞子堵严实、5、钢筋在运输、储存过程中，应防止锈蚀、污染和避免压弯。
装卸钢筋时不得从高处抛掷。
（三）钢筋存放、施工准备1、按施工现场平面图规定的位置，将钢筋笼堆放场地进行清理、平整。
按钢筋笼绑扎顺序分类堆放，并对由锈蚀痕迹的钢筋进行清理。
2、核对钢筋的级别，型号、形状、尺寸及数量是否与设计图纸及加工配料单相同。
3、当施工现场地下水位较高时，必须有排水及降水措施。
4、熟悉图纸，确定钢筋穿插就位顺序，并与钻机做好配合工作，不要过多存放成品钢筋笼，最好时边钻孔边制作，确定下料长度、批数、顺序及施工方法。
