2013年全国各地物理中考题分类汇编—电功率4（2013年兰州市）36．（8分）如图所示，变阻器R 2上标有“20Ω 1A ”的字样。
只闭合开关S 1，将变阻器滑片P 移到中点时，电流表A 1示数为0.2A ，灯泡L 的实际功率为0.8W ；闭合开关S 1、S 2，将变阻器滑片P 移到a 端时，灯泡正常发光，电流表A 1示数为0.4A ，此时电压表示数是多少？电阻R 1的阻值是多少？灯泡L 的额定功率是多少？（不考虑温度对灯丝电阻的影响）答案：36.解：由题意可知：当1S 闭合时P 在中点时：0.840.2L P wU V I A===滑动变阻器两端电压为=0.2102U IR A V =⨯Ω=‘∴电源电压'426L U U U V V V =+=+=即电压表示数为6V当12S S 闭合.P 在a 点时60.320L L U V I A R ===Ω通过1R 的电流为：10.40.30.1I A A A =-=16600.1U V R I ∴===Ω 60.3 1.8L P UI V A w==⨯=18．如图所示的电路中，电源电压不变，R 1为定值电阻。
闭合开关S ， 当滑片户从中点向右移时A ．电流表A 1的示数变小B ．电流表A 2的示数变小C ．电压表的示数变大D ．R 2的电功率变大答案： 答案：B 考点：电路分析。
先分析并联还是串联，该题并联电路，A1不受影响 ，电压表测电源电压不受影响。
R2增大，该之路电流减小，A2测总电流也减小；R2功率，根据P ＝U<sup>2</sup>/R ，可知变小。
32．在“测定小灯泡的电功率”的实验中，小灯泡上标有“2．5V ”字样。
(1)如图甲所示的实验电路中，尚缺少一根导线，请用笔画线代替导线，将电路连接完整。
(2)小科同学正确连接电路后进行实验，记录实验数据如 表所示。
当他断开开关整理器材时，才发现电表如图 乙所示。
5.2《电流和电路》精练精析1.以下关于电流的说法正确的是（）A.电荷只要运动就能形成电流B.只有自由电子的移动才能形成电流C.电荷定向移动的方向就是电流的方向D.正电荷定向移动的方向与电流方向相同【解析】选D.电荷定向移动才能形成电流，电荷包括正电荷和负电荷，正电荷定向移动的方向与电流方向相同，负电荷定向移动的方向与电流方向相反.2.如图所示的箭头表示电流的方向,其中正确的是（）【解析】选A.在电源外部，电流从电源正极流出，经各元件回到负极.3.如图所示的电路中,小灯泡能够发光的是（）【解析】选C.考查得到持续电流的条件,A中开关是断开的;B中缺少电源;D中导线没有连在电源的正、负两极上,且开关没闭合.根据电路中得到持续电流的条件,C项是正确的.4.在如图所示的电路中正确的是（）【解析】选C.构成电路的必要元件有电源、用电器、导线、开关.A图中无用电器，D图中无电源.B图虽各元件齐全，但连接成了短路，只有C图正确.5.如图所示，是几种常用元件及其符号，请你在图中元件对应的空白处画出该元件的符号.6.在方框内画出如图所示电路的电路图，并在电路图中标出电流的方向.【解析】根据实物图画电路图，一要搞清电路连接情况，二要会用规定符号表示元件，三要注意做图规范.答案：如图【能力提升练】一、选择题（本大题共6小题，每小题3分，共18分）1.如图所示，要使手电筒正常工作，两节干电池安装正确的是（）A.甲图B.乙图C.丙图D.都不正确【解析】选B.在电路中两节干电池组成电池组.其中一节电池的正极与另一节电池的负极相连.另一节电池的正极为电池组正极，这节电池的负极为电池组的负极.图甲两电池负极相连，图丙两电池正极相连，都不能使电路中形成电流.只有乙图安装正确.故选B.2.（2009·广东中考）如图所示的电路，闭合开关S1和S2后，下列分析正确的是（）A.小灯泡亮，电铃响B.小灯泡亮，电铃不响C.小灯泡不亮，电铃响D.小灯泡不亮，电铃不响【解析】选C.从电路连接情况分析：只闭合S1时，电流通过灯泡和电铃.若再闭合S2时，则电流会通过S2，而不经过灯泡，所以小灯泡不亮，电铃响.故选C.3.两个相同的验电器A和B,A带正电,B不带电,用金属棒把A、B连接起来后如图所示,则（）A.A中正电荷通过棒流向B,B带正电荷B.B中负电荷通过棒流向A,B带正电荷C.棒中有持续电流从A流向B,使B张角增大D.棒中有持续电流从B流向A,使A张角先减小,后增大【解析】选B.A带正电,B不带电,中间用金属棒相连,金属导电靠自由电子发生定向移动,因此判断自由电子由B向A移动,电流方向与自由电子运动的方向相反,由此判断电流方向从A 流向B,但电流不能持续.4.如图所示，用导线把灯泡、电池和四种物品分别相连，灯泡一定不发光的是（）【解析】选D.此题主要考查导体与绝缘体的不同，导体容易导电，能够让电流通过；绝缘体不容易导电，不能通过电流，图中银汤勺、铁螺丝钉、铜钥匙都是导体，则灯泡发光；而塑料笔外壳是绝缘体，所以D图中灯泡一定不发光.5.如图所示的实物电路中,与图所示的电路图对应的是（）【解析】选B.A选项中灯泡只接一个接线柱，相当于灯泡没接在电路中，A错；C、D两选项中，两节干电池接法错误，应是一节电池正极接另一节电池负极，C、D错.6.（2009·宁波中考）下列与实物图一致的电路图是（）【解析】选C.根据实验电路，两灯泡依次首尾相连，开关在L1前控制整个电路，所以与此相对应的电路图为图C.二、填空题（本大题共4小题，每空1分，共10分）7.（2009·十堰中考）夏天是雷电高发季节，为避免高大建筑物遭受雷电的破坏，常在建筑物的顶端安装避雷针，并用粗金属线与大地相连.当一大片带负电的云接近建筑物时，云层中的负电荷通过避雷针经金属线导入大地，则此时金属线中的电流方向是从_____流向_____.（选填“云层”或“大地”）.【解析】正电荷移动的方向规定为电流的方向，负电荷移动的方向和电流方向相反，云层中的负电荷通过避雷针经金属线导入大地，那么电流方向就是从大地流向云层.答案：大地云层8.如图所示的电路中，在开关闭合后，电流的方向是从_____接线柱流向_____接线柱；在灯泡中，电流的方向是从_____接线柱流向_____接线柱.【解析】要判断电路中电流的方向,必须明确电流方向的规定:在电源外部,电流沿着“正极→用电器→负极”这样的方向流动.按照这个规定分析,图中的电源是一节干电池,右端是干电池的正极,电流从正极流出,在开关中,电流从c接线柱流向d接线柱;电流经过灯泡时,则是从b接线柱经过灯泡流向a接线柱.答案:c d b a9.我们平时在“开灯”时，实际上是将开关_____，“关灯”时，实际上是将开关_____. 【解析】生活中约定俗成的说法有时和物理的科学语言有一定的差别.答案：闭合断开10.红外线电暖器中有一个自动断电的安全装置，如图所示，当红外线电暖器倾倒时，它_____电路；直立时，它_____电路.（选填“断开”或“闭合”）【解析】此安全装置相当于一个自动开关，广泛应用在各种小型家电上，起到保护人身安全，保护家庭电路的作用.答案：断开闭合三、简答题（6分）11.如图所示，找出下列电路连接中的错误与不足.【解析】甲图中电流由电源正极流出后,经开关可直接流回电源负极,这会造成短路,是不允许的,现实生活中这种情况会烧坏电源,甚至引起火灾;乙图中干电池只有一节接入电路,另一节没有接入电路;丙图中出现的错误要更加重视,在连接实物图时,导线是不允许交叉的. 答案：甲图短路，乙图中有一节干电池没接入电路，丙图中导线有交叉.四、作图题（6分）12.某同学学习了“电路”知识后，自行设计安装了如图所示的门铃，请在方框中画出这个门铃电路的电路图.【解析】本题联系生活实际考查电路图的画法.画图时首先要分析实物图，分清电路元件及其连接方式.题目中的实物图电路元件包含：电源、电铃和开关，故可画出如图所示的电路图.。

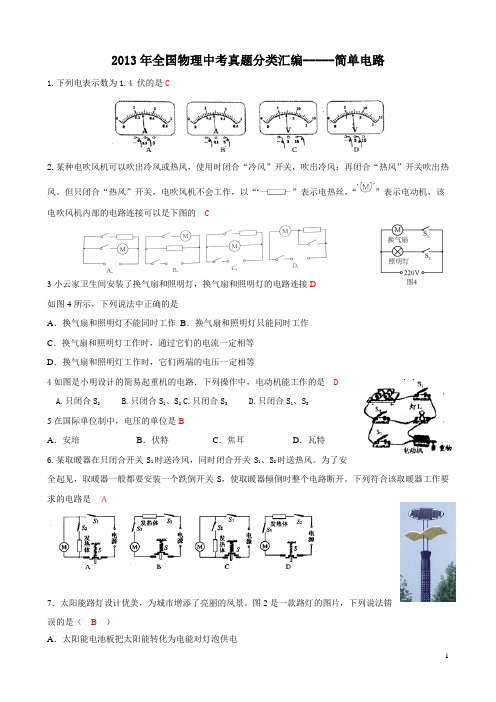

2013年全国物理中考真题分类汇编-----简单电路1.下列电表示数为1.4 伏的是C2.某种电吹风机可以吹出冷风或热风，使用时闭合“冷风”开关，吹出冷风；再闭合“热风”开关吹出热风。
但只闭合“热风”开关，电吹风机不会工作，以“”表示电热丝，“”表示电动机，该电吹风机内部的电路连接可以是下图的 C3小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接D如图4所示，下列说法中正确的是A．换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．换气扇和照明灯工作时，通过它们的电流一定相等D．换气扇和照明灯工作时，它们两端的电压一定相等4如图是小明设计的简易起重机的电路．下列操作中，电动机能工作的是DA.只闭合S2B.只闭合S1、S2C.只闭合S3D.只闭合S1、S35在国际单位制中，电压的单位是BA．安培B．伏特C．焦耳D．瓦特6.某取暖器在只闭合开关S1时送冷风，同时闭合开关S1、S2时送热风。
为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开。
下列符合该取暖器工作要求的电路是Ａ7．太阳能路灯设计优美，为城市增添了亮丽的风景。
图2是一款路灯的图片，下列说法错误的是（B）A．太阳能电池板把太阳能转化为电能对灯泡供电B ．两只灯泡可以用一个开关控制，说明两灯是串联连接的C ．灯罩的作用除防尘外，还可以使灯泡发出的光经过反射变得柔和D．漫反射也遵循反射定律8有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机（用表示），均可以单独控制，电热丝（用5所示电路图中，符合上述要求的是Ｂ9在图5甲的四幅电路图中，与图5乙所示实物图对应的是A10.综合作图—小雨房间的灯: 小雨的房间里有两盏灯。
总开关S1闭合后，若将单刀双掷开关S2拨至a 处，房间吸顶灯L1亮:若将S2拨至b 处.壁灯L2亮，并且可以通过开关S3、S4控制，使它有三个不同的亮度。
现有一个电源、一个单刀双掷开关、3个开关、2个灯泡、2个相同的定值电阻若干导线，请你设计上述电路，并将电路图画在方框内。
中考物理电流和电路真题汇编(含答案)含解析一、电流和电路选择题1．在如图所示的各电路图中，能反映出L1、L2并联，开关S断开后L1仍能发光的是（）A. B. C. D.【答案】C【解析】【解答】解：A、由图可知开关S断开后L1仍能发光，但L l、L2为串联电路，所以该选项不正确．B、由图可知L l、L2为并联电路，开关S断开后L1不能发光，所以该选项不正确．C、由图可知L l、L2为并联电路，开关S控制L2的通断，断开开关S后L1仍能发光，所以该选项正确．D、由图可知L l、L2为并联电路，开关S控制L1的通断，断开开关S后L1不能发光，所以该选项不正确．故选C．【分析】本题主要考查两个方面的知识：（1）电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．（2）开关的作用：开关在不同的电路中的作用不相同，在串联电路中控制所有用电器，在并联电路的干路中控制所有用电器，在并联电路的支路中只控制本支路用电器．2．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵电动机转向；⑶电磁感应；⑷电阻与长度的关系．能够完成的实验个数有（）A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（1）；由干电池、导线和电动机可完成实验（2）；由导线、小灯泡和电动机可完成实验（3）；由干电池、导线、小灯泡和铅笔芯可完成实验（4）；D符合题意.故答案为：D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.3．如图所示的电路中，当S1、S2都闭合时，则（）A. L1、L2串联B. L1、L2并联C. 灯L1被短路D. 灯L2短路【答案】 B【解析】【解答】如图所示的电路中,当S1、S2都闭合时，L1、L2并联.故答案为：B【分析】电流从正极流出通过开关S2后分成两条支路分别流入两个灯泡，通过两个灯泡后汇合再回到负极.再结合并联电路（把电路元件并列地连接起来的电路，叫并联）的概念即可得解.4．图所示的电路中a、b是电表，闭合开关要使电灯发光，则：（）A. a、b都是电流表B. a、b都是电压表C. a是电流表，b是电压表D. a是电压表，b 是电流表【答案】 C5．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A--0.4A之间时电子元件才能正常工作。

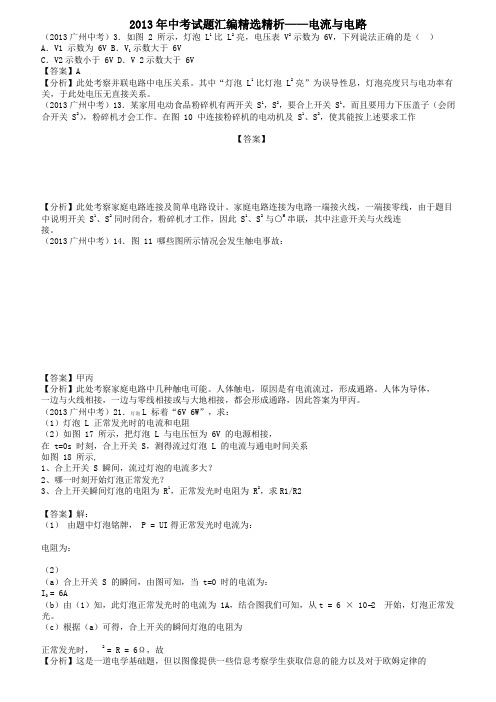

2013年中考试题汇编精选精析——电流与电路（2013广州中考）3．如图 2 所示，灯泡 L1 比 L2 亮，电压表 V2 示数为 6V，下列说法正确的是（）A．V1 示数为 6V B．V1 示数大于 6VC．V2示数小于 6V D．V 2示数大于 6V【答案】A【分析】此处考察并联电路中电压关系。
其中“灯泡 L1 比灯泡 L2 亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。
（2013广州中考）13．某家用电动食品粉碎机有两开关 S1，S2，要合上开关 S1，而且要用力下压盖子（会闭合开关 S2），粉碎机才会工作。
在图 10 中连接粉碎机的电动机及 S1、S2，使其能按上述要求工作【答案】【分析】此处考察家庭电路连接及简单电路设计。
家庭电路连接为电路一端接火线，一端接零线，由于题目中说明开关 S1、S2 同时闭合，粉碎机才工作，因此 S1、S2 与○M 串联，其中注意开关与火线连接。
（2013广州中考）14．图 11 哪些图所示情况会发生触电事故：【答案】甲丙【分析】此处考察家庭电路中几种触电可能。
人体触电，原因是有电流流过，形成通路。
人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，因此答案为甲丙。
（2013广州中考）21．灯泡L 标着“6V 6W”，求：（1）灯泡 L 正常发光时的电流和电阻（2）如图 17 所示，把灯泡 L 与电压恒为 6V 的电源相接，在 t=0s 时刻，合上开关 S，测得流过灯泡 L 的电流与通电时间关系如图 18 所示,1、合上开关 S 瞬间，流过灯泡的电流多大？2、哪一时刻开始灯泡正常发光？3、合上开关瞬间灯泡的电阻为 R1，正常发光时电阻为 R2，求R1/R2【答案】解：（1）由题中灯泡铭牌， P = UI得正常发光时电流为：电阻为：（2）（a）合上开关 S 的瞬间，由图可知，当 t=0 时的电流为：I0 = 6A（b）由（1）知，此灯泡正常发光时的电流为 1A，结合图我们可知，从t = 6 × 10−2ε始，灯泡正常发光。

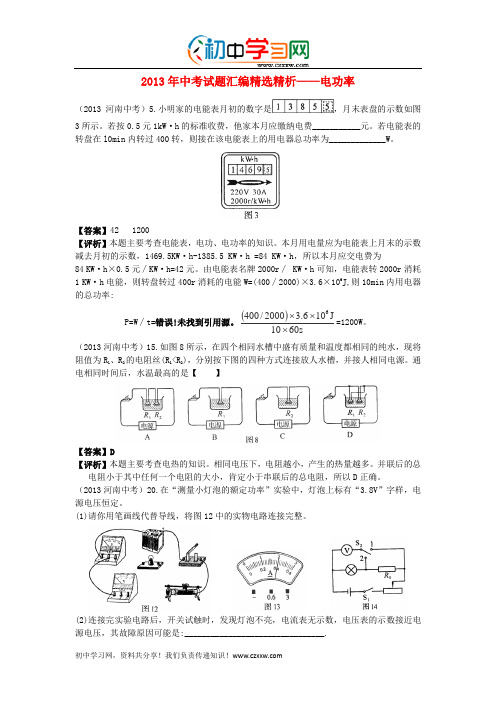

2013年中考试题汇编精选精析——电功率（2013河南中考）5.小明家的电能表月初的数字是，月末表盘的示数如图3所示。
若按0.5元1kW·h的标准收费，他家本月应缴纳电费___________元。
若电能表的转盘在l0min内转过400转，则接在该电能表上的用电器总功率为_____________W。
【答案】42 1200【评析】本题主要考查电能表，电功、电功率的知识。
本月用电量应为电能表上月末的示数减去月初的示数，1469.5KW·h-1385.5 KW·h =84 KW·h，所以本月应交电费为84 KW·h×0.5元∕KW·h=42元。
由电能表名牌2000r∕ KW·h可知，电能表转2000r消耗1 KW·h电能，则转盘转过400r消耗的电能W=(400∕2000)×3.6×106J,则10min内用电器的总功率:P=W∕t=错误！未找到引用源。
()s6010J106.32000/4006⨯⨯⨯=1200W。
（2013河南中考）15.如图8所示，在四个相同水槽中盛有质量和温度都相同的纯水，现将阻值为R1、R2的电阻丝(R1<R2)，分别按下图的四种方式连接放人水槽，并接人相同电源。
通电相同时间后，水温最高的是【】【答案】D【评析】本题主要考查电热的知识。
相同电压下，电阻越小，产生的热量越多。
并联后的总电阻小于其中任何一个电阻的大小，肯定小于串联后的总电阻，所以D正确。
（2013河南中考）20.在“测量小灯泡的额定功率”实验中，灯泡上标有“3.8V”字样，电源电压恒定。
(1)请你用笔画线代替导线，将图12中的实物电路连接完整。
(2)连接完实验电路后，开关试触时，发现灯泡不亮，电流表无示数，电压表的示数接近电源电压，其故障原因可能是:________________________________.(3)故障排除后，开始实验，在移动变阻器滑片的过程中，眼睛应注视的______示数，直至灯泡正常发光，此时电流表的示数如图13所示，则灯泡的额定功率为_________________W。
1.在如图所示的电路中，电源电压保持6V 不变，电阻R 1的阻值为20Ω。
当S 2开，S 1 、S 3闭合时，电流表的示数为0.45A 。
求：⑵ 阻R 2的阻值；⑵当S 1 、S 3断开、S 2闭合时，电路消耗的总电功率是多少？ 答案：解：（1）S 2断开，S 1、S 3闭合时，电阻R 1和R 2并联在电路中，通过电阻R 1的电流 I 1=U/R 1=6V/20Ω=0.3A通过电阻R 2的电流I 1=I-I 1=0.45A-0.3A=0.15A 电阻R 2的阻值R 2=U/I 2=6V/0.15A=40Ω(2)当S 1、S 3断开，S 2闭合时，两电阻串联在电路中，总电阻R 总=R 1+R 2=20Ω+40Ω=60Ω电路消耗的总功率P 总=U 2/R 总=(6V)2/60Ω=0.6W2．下表为一台电热水器的铭牌（有一项内容模糊不清），电热水器内部简化电路如图所示，R １ 和R ２ 均为电热丝．求：（１）低温挡正常工作时的额定功率；（２）中温挡正常工作10分钟产生的热量；（３）高温挡正常工作时的额定电流．答案：（1）440W （2）6.6×105J （3）8.3A 3．如图12是某电热器的原理简图，它有高温、低温两档，发热体由R 1和R 2两个电热丝构成，阻值分别为l10Ω、220Ω。
(1)S 1闭合、功率；(2)S1答案：解：（1）当S 1闭合，S 2断开时，只有电阻R 1通电 ∴ P 1＝U 1I 1＝U 12/R 1 ＝（220V ）2/110Ω ＝440W（2）当S 1 、S 2都闭合时 I 总＝I 1＋I 2＝U 1/R 1＋U 2/R 2＝220V/110Ω＋220V/220Ω ＝3A（3）当S 1 、S 2都闭合时 P ＝UI 总＝220V ×3A＝660W ＞440W （即S 1闭合，S 2断开时的功率） 所以，当S 1 、S 2都闭合时是高温档 4.图示为一款有高、低温两档的蒸汽电熨斗电路原理图．R 1、、R 2为电热丝，其中R 2=242Ω，水升温并汽化成水蒸气，从而熨烫衣服．(1) 电热丝是利用电流的 效应工作的．分析电路图，闭合S 1，当S 2 时，电熨斗处于高温档。
（解析版）2013年中考物理试题分类汇编--电功与电功率（二）191 （2013·福州中考）14．如图10所示电路，电源电压保持不变。
只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A。
那么闭合S、S1后，R1与R2的电功率之比是A．2：3 B．3：2C．5：2 D．1：2【解析】选A。
本题考查动态电路分析和电功率知识。
由题和图可知，闭合开关S后，且闭合开关S1前后通过R1的电流不变，当闭合S、S1后，R1与R2并联，电流表测通过R1与R2的总电流，通过R1与R2的电流分别为0.2A和0.3A，根据UIP 得，电压一定，电功率跟电流成正比，故R1与R2的电功率之比等于电流之比，故选A。
191 （2013·泰安中考）甲、乙两个电阻的U-I图线如图所示，若把两个电阻串联在同一电路中，下列说法正确的是（）A.甲的电阻小于乙的电阻B.通过甲、乙两个电阻的电流之比是2:1C.甲、乙两个电阻两端的电压之比是2:1D.甲、乙两个电阻的电功率之比是1:4解析：选C。
本题考查欧姆定律的应用.由图可知，电压一定时，通过乙电阻的电流是甲的2倍，因此甲的电阻是乙的2倍，A错；当把它们串联起来时，通过它们的电流是相等的，B错；在串联电路中，由U=IR和P=UI知，甲、乙两个电阻两端的电压之比、电功率之比等于电阻之比，C正确，D错误。
191 （2013·临沂中考）如图所示的电路中.电源电压保持不变，闭合开关S后A.电压表的示数变大B.电流表的示数变大C，电路中的总电阻变大D.电路消耗的总功率变小【解析】选B.本题考查动态电路的知识。
题图中开关闭合前电路中只有R2工作、电压表测电源电压、电流表测通过R2的电流，开关闭合后R1、R2并联，电压表仍然测电源电压、电流表测通过R1、R2的总电流，电路中的总电阻变小，所以电流表的示数变大，B选项正确。
191 （2013·宁波中考）如图所示的电路中，电源电压不变，R1为定值电阻。
知识点：电路识别 共12页2009年（09泰安）6．下列电路正确的是答案：C（09济宁）９..如图6所示电路中，当开关S 1、S 2均闭合后，则 A ．L 1、L 2都能发光 B ．L 1、L 2都不能发光C ．L l 能发光，L 2不能发光D ．L l 不能发光，L 2能发光 答案：C（09兰州）. 如图2所示，当开关S 闭合时，两只小灯泡能同时发光的正确电路是答案：B（09湖南娄底）．小张家的卫生间按如图所示的电路安装了照明灯和换气扇，它们 A ．只能各自独立工作，而不能同时工作 B ．只能同时工作，而不能各自独立工作 C ．工作时通过的电流一定相等 D ．工作时两端的电压一定相等 答案：D(09广东).如图所示的电路，闭合开关S 1和S 2后，下列分析正确的是A ．小灯泡亮、电铃响B ．小灯泡亮、电铃不响A B C DC ．小灯泡不亮、电铃响 D.小灯泡不亮、电铃不响 答案：C2．（09·枣庄）下列电路连接正确的是A B C D 答案：B（09成都）.图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A 是吹风机，B 是电热丝。
将插头插入插座，若只闭合开关Sl ，电吹风吹出的是____风；若将开关Sl 、S2都闭合，电吹风吹出的是____风。
（填“热”或“冷”） 答案：冷 热（09贵州安顺）．如图所示电路中，当________闭合时，L 1、L 2 并联；当_________闭合时，电路会发生短路，损坏电源。
答案：S 1S 3，S 2S 3（09·湖北襄樊）．在如图所示的电路中，只增加一根导线，使电路变成并联电路，则这根导线应该接在________两点之间。
答案：A 和D(或“A 、E ”，都对)2010年（10·广安)2．在图I 所示的电路中，闭合开关后两盏灯都能发光的是 C（10·兰州）4.如图2所示的电路中，开关只控制灯L 2的电路是 C（10·达州）13. 如图4所示的电路中，下列说法正确的是 A. 当S 2断开，S 1、S 3闭合时，R 1和R 2并联 B. 当S 2闭合，S 1、S 3断开时，R 1和R 2并联C. 当S 1断开，S 2、S 3闭合时，R 1和R 2串联D. 当S 1、S 2、S 3均闭合时，R 1和R 2串联（10·厦门）11．一种声光报警器的电路如图所示，各元件均能正常工作，对可能出现的现象描述正确的是（ ） A 、灯亮，铃一定响 B 、铃响，灯一定亮 C 、灯亮，铃一定不响 D 、铃响，灯一定不亮 （10·乐山）3、如下电路图，电路正确而且有电流通过的是 D(10·娄底)3．下图所示的四个电路中，开关s 同时控制电灯和电铃的是 C（10·吉林）6.如图2所示，开关都闭合时，灯泡L 1与L 2组成串联电路的是（ ）答案：C（10·泰州）图12所示的电璐，开关闭合时电流表(甲)测量的是通过__________的电流（选填“L1”、“L2”或“L1和L2”），电流表(乙)测量的是通过__________的电流（选填“L1”、“L2”或“L1和L2”）。
2013年中考试题汇编精选精析——电流与电路（二）1.（2013重庆中考）如图8所示，电源电压为6V，滑动变阻器R’的最大阻值为30Ω，当滑动变阻器R’的滑片P在最右端时，电压表的示数为1.5V，则小灯泡L的电阻是______Ω。
当滑动变阻器的滑片P移到a点时，电压表的示数为U a ，滑动变阻器的功率为Pa；再移动滑片P到b点时，电压表的示数为Ub，滑动变阻器的功率为Pb 。
若Ua：Ub，=2：3，Pa：Pb=8：9，则滑动变阻器的滑片p在a、b两点时连入电路的电阻变化了_________Ω(不计灯丝电阻随温度的变化)。
图8考点：欧姆定律的应用；串联电路的电流规律；串联电路的电压规律；滑动变阻器的使用；电阻的串联．专题：计算题；应用题；方程法。
分析：由电路图可知，两电阻串联，电压表测小灯泡L的电压；（1）根据串联电路电压与电阻的关系可求出小灯泡L电阻值．根据欧姆定律求出当滑动变阻器的滑片P在最右端时电路中的电流，根据欧姆定律和串联电路的电压特点求出电源的电压．（2）通过对电路图的观察，结合题意，可分别画出当滑动变阻器的滑片P 移到a点和b点时的等效电路图，再根据功率的公式、欧姆定律等可求出滑动变阻器Ra和Rb的阻值之比．再结合串联电路的分压原理等，求电压表的示数为Ua或Ub，再根据串联电路的电流特点进行求解．解答：解：由电路图可知，两电阻串联，电压表测小灯泡L的电压；（1）设当滑动变阻器的滑片P最右端时，小灯泡L的电压为1.5V，滑动变阻器两端的电压。
根据串联电路电压与电阻的关系，有：1.5VRL=6-1.5VR’即1.5VRL=6-1.5V30Ω，故RL=10Ω（2）由于同一电阻，通过它的电流跟这个电阻两端的电压成正比，因此在本题中通过小灯泡L电流之比Ia ：Ib=Ua：Ub=2：3，在串联电路中，每个电阻（或用电器）消耗的电功率P=UI=I2RP a P b =Ia2RaIb2Rb=（23）2×RaRb=89由此可得，Ra =2Rb又由于串联电路具有分压原理，有：Ua U- Ua =RLRa即Ua6V- Ua=10ΩRaUb U- Ub =RLRb即Ub6V- Ub=10ΩRb结合Ua ：Ub，=2：3，解得：Ua=2V，Ub=3V，Ra=20Ω，Rb=10Ω因此，滑动变阻器的滑片p在a、b两点时连入电路的电阻变化了Ra - Rb=20Ω-10Ω， =10Ω故答案为：10Ω；10Ω．点评：本题考查了电路的动态分析和串联电路特点以及欧姆定律的应用、电功率公式的灵活运用，这是我们在平时的解题当中应该加强的．同时，本题多为对比值的求解，要求我们对电路的分析、公式的运用都要相当熟练，而且一定要保证各个物理量的对应性，是一道很有挑战性的题目．2.（2013重庆中考）在测量小灯泡正常发光时的电阻的实验中，选用的电源电压为4．5V，小灯泡的额定电压为2．5 V，图13甲是未连接完整的实验电路。
2013年中考试题汇编精选精析——电流与电路（四）1.（2013•泰州）有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机（用表示），均可以单独控制，电热丝（用表示）只有在吹风机启动后才可以工作．如图所示电路图中，符合上述要求的是（ ）．B ．C ．D ．2（2013•泰州）如图（甲）所示是测量定值电阻Rx阻值的实验电路．（1）请将实验电路用笔划线代替导线连接完整．（2）连好电路后闭合开关，发现电流表无示数，电压表有示数，电路的故障可能是 Rx断路．排除故障后，移动滑动变阻器的滑片，当电压表的示数为2.4V 时，电流表的示数如图（乙）所示，则通过电阻的电流为 0.24 A，阻值为 10 Ω．（3）实验结束后，老师向同学们提出：“如果不适用电压表，再提供一只已知阻值的定值电阻R0，能否设计一个也能测量Rx阻值的实验”．如图丙是小明设计的实验电路图，他的做法是：将S接到a时，读出电流表的示数I1；再将接到b，读出电流表的示数I2；I2Rx=I1R由可得Rx=．试对小明的方案做出评价（必须简要说明理由）解：（1）由图知：大部分电路已经连接完成，滑动变阻器连接了左上方的接线柱，需要再选择下方的一个接线柱与电源正极相连．电路连接如图所示；（2）电流表无示数，说明电路无电流通过，而电压表有示数说明正负接线柱与电源正负极之间连接是连通的，所以电路故障为待测电阻Rx断路．电流表选择的是0～0.6A量程，对应的分度值为0.02A，此时的示数为0.24A，待测电阻的阻值为R===10Ω；（3）小明的设计不合理，因为：在串联电路中，用电器两端电压与其阻值成正比，当开关S由a拨到b时，电阻R0和RX两端的电压不相等．故答案为：（1）实物连接如下图：（2）电阻Rx；0.24；10；（3）不合理，因为S接a、b时，Rx 与R两端的电压不相等．3.（2013•泰州）如图所示是“探究通过导体的电流与电压、电阻的关系”的电路图．所用实验器材是：电源（6V）、电流表（0～0.6A）、电压表（0～3V）、电阻箱（0～999.9Ω）、滑动变阻器（40Ω 2A）、开关、导线若干．表一：表二：（1）探究电流与电压的关系时，所测得的几组电流、电压值见表1．分析表中数据可知：电阻箱接入电路的阻值为 5 Ω；当导体的电阻一定时，通过导体的电流与导体两端的电压成正比例关系．（2）探究电流与电阻的关系时，应调节电阻箱改变接入电路中的阻值，并调节滑动变阻器使电压表的示数保持相同，读出电流值，所测得几组数据见表2．分析表中数据可知：电阻箱两端的电压为 2 V；当导体两端电压一定时，通过导体的电流与导体的电阻成反比例关系．（3）就本实验所用器材，在探究电流与电阻的关系时，若保持电阻箱两端的电压为2V，为能完成实验，电阻箱可接入电路的阻值范围是 3.3 Ω至20 Ω（保留一位小数）．知，R===5Ω；分析得，电阻不变，电压增大为原来的几倍，电流就增大为原来的几倍，可得当导体的电阻一定时，通过导体的电流与导体两端的电压成正比；（2）此实验通过调节变阻箱来改变接入电路中的电阻，通过调节滑动变阻器使电阻两端的电压不变；由第一组数据知，U=IR=0.4A×5Ω=2V；分析数据得，电压不变，导体的电阻增大为原来的几倍，电流就减小为原来的几分之一，可得当导体两端电压一定时，通过导体的电流与导体的电阻成反比；（3）根据题意，电流表的量程为0～0.6A，所以当电流表的示数为0.6A时，便是电阻箱的最小阻值；当滑动变阻器电阻为40Ω时，便是电阻箱可接的最大电阻．==≈3.3Ω；因为电阻箱两端的电压为2V，所以R最小若滑动变阻器的电阻为40Ω，则电路中电流，I===0.1A最小===20Ω所以R最大故答案为：（1）5；正比例；（2）电阻箱；滑动变阻器；2；反比例；（3）3.3；20．4.（2013•镇江）如图所示，闭合开关S，电路正常工作．过了一段时间，灯泡L 熄灭，两只电表的示数都变大．则下列判断正确的是（）5.（3分）（2013•镇江）如图所示电路，电阻R1=3Ω，R2=2Ω．闭合开关S，电流表A的示数变大，电流表A1的示数不变（以上两空选填“变大”、“变小”或“不变”），电压表V的示数变化与电流表A的示数变化之比等于 2 Ω．解：∵开关S断开时，电路为R1的简单电路，电压表测R2两端的电压，R2没有连入电路，故此时电压表示数为零；两电流表测电路中的电流，即通过R1的电流．∴开关S闭合后，电压表测并联电路两端的电压，也是测电源的电压，故电压表的示数变大；∵电流表A1测R1支路的电流，∵R1两端的电压不变，∴电流表A1的示数不变．∵电流表A测干路电流，并联电路干路电流等于各支路电流之和，∴当开关S2闭合时，电流表A2的示数变大，且电流表A的示数变化为支路R 2上的电流I2．则电压表V的示数变化与电流表A的示数变化之比为：=R2=2Ω．故答案为：变大；不变；2．6（2013•镇江）为了节能，正明中学为教室安装了光控照明系统，有效避免了“长明灯”的现象．光控系统用光敏电阻控制，光敏电阻是阻值随着光的照度改变而发生变化的元件（光越强，照度越大，照度的单位为1x）．某光敏电阻RP在不同照度下的阻值如下表：（1）根据表中数据，请在图1坐标纸中描绘出光敏电阻随照度变化的图线．其阻值随照度变化的规律是光敏电阻的阻值随光照强度的增大而减小；（2）如图2所示，当1、2间电压上升至4V时，控制电路自动启动照明电路．请利用所给器材在图2虚线框内设计一个电路，给1、2两端提供电压，并要求当天色渐暗照度降至1.0（lx）时，照明电路启动．（控制电路对你所设计电路无影响）器材：电源（电压为6V），开关S及导线若干，其他器材如下表．题（阻值可调、可读出，调节范围：在你所设计的电路中，电阻箱的阻值应调至10 kΩ；（3）某同学在对所设计的电路进行调试时，发现照明电路过早启动．请你提出一个可行的解决办法：增大电阻箱R的阻值．．解：（1）根据表格中的数据在图1中先描点，再用平滑的曲线连线，如图1所示：从图1可知，光敏电阻的阻值随照度变化的规律是：光敏电阻的阻值随光照强度的增大而减小．（2）电路如图2所示．控制开关自动启动照明系统，给1、2两端提供电压，要求当天色渐暗照度降低至1.0（1x）时启动照明系统，即此时光敏电阻阻值为20kΩ，其两端电压为4V，而电源电压为6V，所以应串联一个电阻分担一部分电压，则电阻箱两端的电压为6V﹣4V=2V，根据串联分压可知：====，所以电阻箱的阻值为10kΩ．（3）照明电路过早启动，必须想办法让光敏电阻的阻值降低，则光敏电阻分担的电压减小，而电源电压不变，所以电阻箱分担的电压增大，则电阻箱的阻值应该增大．故答案为：（1）如图1所示；光敏电阻的阻值随光照强度的增大而减小．（2）如图2所示；10．（3）增大电阻箱R的阻值．7.（2013•镇江）如图所示，电源电压为6V，R为“30Ω，0.25A”滑动变阻器，R1为“10Ω，0.4A”电阻，电压表量程为0﹣3V．图中虚线框内接一只“20Ω，0.3A”电阻R2（未画出）．已知：①闭合S1和S2，断开S3时，调节R，使其接入电路的阻值为10Ω，此时电路消耗的电功率为1.2W；②断开S1，闭合S2、S3，调节R，使其接入电路的阻值为6Ω，此时电压表的示数为1.0V．（1）在情形①中，求电路的总阻值；（2）请在答题卷的图中画出虚线框内的电路；（3）当闭合所有开关时，为保证电路安全，求滑动变阻器接入电路的阻值范围．（1）知道电源的电压和情形①中电路消耗的总功率，根据P=求出电路的总阻值；（2）根据电阻的串联特点比较情形①中滑动变阻器接入电路的电阻和总电阻之间的关系可知，电阻R2应与滑动变阻器串联，据此画出虚线框内的电路；（3）闭合所有开关时，电阻R2与滑动变阻器R串联，电压表测R两端的电压，当电路中的电流最大时滑动变阻器接入电路的电阻最小，根据滑动变阻器和R2允许通过的最大电流确定电路中的最大电流，利用欧姆定律求出电路中的总电阻，利用电阻的串联求出滑动变阻器接入电路中的最小阻值；当电压表的示数最大时，滑动变阻器接入电路中的电阻最大，根据电阻的串联求出R2两端的电压，利用串联电路的电流特点和欧姆定律求出滑动变阻器接入电路中的最大阻值，进一步得出滑动变阻器接入电路的阻值范围．解：（1）根据P=可得，在情形①中电路的总阻值：R总===30Ω；（2）∵串联电路中的总电阻等于各分电阻之和，∴在情形①中电路的总阻值比滑动变阻器接入电路中的电阻10Ω大20Ω，故电阻R2应与滑动变阻器R串联，虚线框内的电路如下图所示：（3）闭合所有开关时，电阻R2与滑动变阻器R串联，电压表测R两端的电压，当电路中的电流最大时滑动变阻器接入电路的电阻最小，∵串联电路中各处的电流相等，且滑动变阻器允许通过的最大电流为0.25A，电阻R2允许通过的最大电流为0.3A，∴电路中的最大电流为0.25A，此时电路中的总电阻：R总′===24Ω，滑动变阻器接入电路中的最小阻值：R min =R总′﹣R2=24Ω﹣20Ω=4Ω；当电压表的示数U滑=3V时，滑动变阻器接入电路中的电阻最大，∵串联电路中总电压等于各分电压之和，∴R2两端的电压：U 2=U﹣U滑=6V﹣3V=3V，此时电路中的电流：Imin===0.15A，滑动变阻器接入电路中的最大阻值：R===20Ω，max故滑动变阻器接入电路的阻值范围为4Ω～20Ω．答：（1）在情形①中电路的总阻值为30Ω；（2）虚线框内的电路如上图所示；（3）当闭合所有开关时，为保证电路安全，滑动变阻器接入电路的阻值范围为4Ω～20Ω．8.（2013内江中考）小明学习了电路知识后，想利用发光二极管设计一个开关有指示灯的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了4个电路，如图所示，其中L为白炽灯，规格为“220V 60W”、D为发光二极管，规格为“1.2V 0.002A”、S为单刀双掷开关、R为限流电阻．图中能够满足要求的电路是（）．B．C．D．考点：串、并联电路的设计．专题：图析法；电流和电路．分析：由题意可知，关闭照明灯后发光二极管工作，闭合照明电路时发光二极管不工作，根据发光二极管的规格可知发光二极管应与限流电阻串联，否则二极管会被烧坏．解答：解：A、由电路图可知，关闭灯泡时，发光二极管不亮，故A不符合题意；B、由电路图可知，单刀双掷开关接通发光二极管时会发光，当无论单刀双掷开关怎样闭合，灯泡都不会发光，故B不正确；C、由电路图可知，闭合照明灯后，发光二极管和灯泡都不能正常发光时，且关闭照明灯后发光二极管不亮，故C不符合题意；D、由电路图可知，关闭照明灯后发光二极管与限流电阻串联能发光，闭合照明电路时发光二极管不工作，故D符合题意．故选D．点评：解决本题时可以根据题意分析每一个选项，找到完全符合题意的即可得出答案，要注意从题干中得出相关的信息．9.（2013内江中考）如图所示，是某同学家中烧水时的电水壶的接电线示意图．电水壶在正常工作情况下，“L”和“N”两根导线之间的电压为220V；若用验电笔去接触“L”和“N”两根导线，其中，能使验电笔内的辉光管发红色辉光的导线是L （选填“L”和“N”）．考点：触电危害及常见的触电类型与预防；家庭电路工作电压、零线火线的辨别方法；测电笔的使用．分析：家庭电路的火线和零线之间的电压是220V；验电笔是用来辨别火线和零线的，用手接触笔尾的金属体，笔尖接触导线，验电笔的氖管发光，说明接触的是火线；解答：解：“L”和“N”两根导线分别是火线和零线，它们之间的电压为220V；能使验电笔内的辉光管发红色辉光的导线是火线．故答案为：220；L．点评：本题考查了家庭电路工作电压、零线火线的辨别方法，是一道基础题．1.（2013•泰州）有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机（用表示），均可以单独控制，电热丝（用表示）只有在吹风机启动后才可以工作．如图所示电路图中，符合上述要求的是（）．B．C．D．2（2013•泰州）如图（甲）所示是测量定值电阻Rx阻值的实验电路．（1）请将实验电路用笔划线代替导线连接完整．（2）连好电路后闭合开关，发现电流表无示数，电压表有示数，电路的故障可能是 Rx断路．排除故障后，移动滑动变阻器的滑片，当电压表的示数为2.4V 时，电流表的示数如图（乙）所示，则通过电阻的电流为 0.24 A，阻值为 10 Ω．（3）实验结束后，老师向同学们提出：“如果不适用电压表，再提供一只已知阻值的定值电阻R0，能否设计一个也能测量Rx阻值的实验”．如图丙是小明设计的实验电路图，他的做法是：将S接到a时，读出电流表的示数I1；再将接到b，读出电流表的示数I2；I2Rx=I1R由可得Rx=．试对小明的方案做出评价（必须简要说明理由）待测电阻的阻值为R===10Ω；（3）小明的设计不合理，因为：在串联电路中，用电器两端电压与其阻值成正比，当开关S由a拨到b时，电阻R0和RX两端的电压不相等．故答案为：（1）实物连接如下图：（2）电阻Rx；0.24；10；（3）不合理，因为S接a、b时，Rx 与R两端的电压不相等．3.（2013•泰州）如图所示是“探究通过导体的电流与电压、电阻的关系”的电路图．所用实验器材是：电源（6V）、电流表（0～0.6A）、电压表（0～3V）、电阻箱（0～999.9Ω）、滑动变阻器（40Ω 2A）、开关、导线若干．表一：表二：（1）探究电流与电压的关系时，所测得的几组电流、电压值见表1．分析表中数据可知：电阻箱接入电路的阻值为 5 Ω；当导体的电阻一定时，通过导体的电流与导体两端的电压成正比例关系．（2）探究电流与电阻的关系时，应调节电阻箱改变接入电路中的阻值，并调节滑动变阻器使电压表的示数保持相同，读出电流值，所测得几组数据见表2．分析表中数据可知：电阻箱两端的电压为 2 V；当导体两端电压一定时，通过导体的电流与导体的电阻成反比例关系．（3）就本实验所用器材，在探究电流与电阻的关系时，若保持电阻箱两端的电压为2V，为能完成实验，电阻箱可接入电路的阻值范围是 3.3 Ω至20 Ω（保留一位小数）．解：（1）探究电流与电压的关系时，要保持电阻值不变，根据第一组数据知，R===5Ω；分析得，电阻不变，电压增大为原来的几倍，电流就增大为原来的几倍，可得当导体的电阻一定时，通过导体的电流与导体两端的电压成正比；（2）此实验通过调节变阻箱来改变接入电路中的电阻，通过调节滑动变阻器使电阻两端的电压不变；由第一组数据知，U=IR=0.4A×5Ω=2V；分析数据得，电压不变，导体的电阻增大为原来的几倍，电流就减小为原来的几分之一，可得当导体两端电压一定时，通过导体的电流与导体的电阻成反比；（3）根据题意，电流表的量程为0～0.6A，所以当电流表的示数为0.6A时，便是电阻箱的最小阻值；当滑动变阻器电阻为40Ω时，便是电阻箱可接的最大电阻．==≈3.3Ω；因为电阻箱两端的电压为2V，所以R最小===0.1A 若滑动变阻器的电阻为40Ω，则电路中电流，I最小===20Ω所以R最大故答案为：（1）5；正比例；（2）电阻箱；滑动变阻器；2；反比例；（3）3.3；20．4.（2013•镇江）如图所示，闭合开关S，电路正常工作．过了一段时间，灯泡L 熄灭，两只电表的示数都变大．则下列判断正确的是（）5.（3分）（2013•镇江）如图所示电路，电阻R1=3Ω，R2=2Ω．闭合开关S，电流表A的示数变大，电流表A1的示数不变（以上两空选填“变大”、“变小”或“不变”），电压表V的示数变化与电流表A的示数变化之比等于 2 Ω．∴电流表A1的示数不变．∵电流表A测干路电流，并联电路干路电流等于各支路电流之和，∴当开关S2闭合时，电流表A2的示数变大，且电流表A的示数变化为支路R 2上的电流I2．则电压表V的示数变化与电流表A的示数变化之比为：=R2=2Ω．故答案为：变大；不变；2．6（2013•镇江）为了节能，正明中学为教室安装了光控照明系统，有效避免了“长明灯”的现象．光控系统用光敏电阻控制，光敏电阻是阻值随着光的照度改变而发生变化的元件（光越强，照度越大，照度的单位为1x）．某光敏电阻RP在不同照度下的阻值如下表：（1）根据表中数据，请在图1坐标纸中描绘出光敏电阻随照度变化的图线．其阻值随照度变化的规律是光敏电阻的阻值随光照强度的增大而减小；（2）如图2所示，当1、2间电压上升至4V时，控制电路自动启动照明电路．请利用所给器材在图2虚线框内设计一个电路，给1、2两端提供电压，并要求当天色渐暗照度降至1.0（lx）时，照明电路启动．（控制电路对你所设计电路无影响）器材：电源（电压为6V），开关S及导线若干，其他器材如下表．题（阻值可调、可读出，调节范围：在你所设计的电路中，电阻箱的阻值应调至10 kΩ；（3）某同学在对所设计的电路进行调试时，发现照明电路过早启动．请你提出一个可行的解决办法：增大电阻箱R的阻值．．解：（1）根据表格中的数据在图1中先描点，再用平滑的曲线连线，如图1所示：从图1可知，光敏电阻的阻值随照度变化的规律是：光敏电阻的阻值随光照强度的增大而减小．（2）电路如图2所示．控制开关自动启动照明系统，给1、2两端提供电压，要求当天色渐暗照度降低至1.0（1x）时启动照明系统，即此时光敏电阻阻值为20kΩ，其两端电压为4V，而电源电压为6V，所以应串联一个电阻分担一部分电压，则电阻箱两端的电压为6V﹣4V=2V，根据串联分压可知：====，所以电阻箱的阻值为10kΩ．（3）照明电路过早启动，必须想办法让光敏电阻的阻值降低，则光敏电阻分担的电压减小，而电源电压不变，所以电阻箱分担的电压增大，则电阻箱的阻值应该增大．故答案为：（1）如图1所示；光敏电阻的阻值随光照强度的增大而减小．（2）如图2所示；10．（3）增大电阻箱R的阻值．7.（2013•镇江）如图所示，电源电压为6V，R为“30Ω，0.25A”滑动变阻器，R1为“10Ω，0.4A”电阻，电压表量程为0﹣3V．图中虚线框内接一只“20Ω，0.3A”电阻R2（未画出）．已知：①闭合S1和S2，断开S3时，调节R，使其接入电路的阻值为10Ω，此时电路消耗的电功率为1.2W；②断开S1，闭合S2、S3，调节R，使其接入电路的阻值为6Ω，此时电压表的示数为1.0V．（1）在情形①中，求电路的总阻值；（2）请在答题卷的图中画出虚线框内的电路；（3）当闭合所有开关时，为保证电路安全，求滑动变阻器接入电路的阻值范围．（1）知道电源的电压和情形①中电路消耗的总功率，根据P=求出电路的总阻值；（2）根据电阻的串联特点比较情形①中滑动变阻器接入电路的电阻和总电应与滑动变阻器串联，据此画出虚线框内的电阻之间的关系可知，电阻R2路；与滑动变阻器R串联，电压表测R两端的电（3）闭合所有开关时，电阻R2压，当电路中的电流最大时滑动变阻器接入电路的电阻最小，根据滑动变允许通过的最大电流确定电路中的最大电流，利用欧姆定律求出阻器和R2电路中的总电阻，利用电阻的串联求出滑动变阻器接入电路中的最小阻值；当电压表的示数最大时，滑动变阻器接入电路中的电阻最大，根据电阻的两端的电压，利用串联电路的电流特点和欧姆定律求出滑动变串联求出R2阻器接入电路中的最大阻值，进一步得出滑动变阻器接入电路的阻值范围．解：（1）根据P=可得，在情形①中电路的总阻值：===30Ω；R总（2）∵串联电路中的总电阻等于各分电阻之和，∴在情形①中电路的总阻值比滑动变阻器接入电路中的电阻10Ω大20Ω，故电阻R应与滑动变阻器R串联，虚线框内的电路如下图所示：2与滑动变阻器R串联，电压表测R两端的电（3）闭合所有开关时，电阻R2压，当电路中的电流最大时滑动变阻器接入电路的电阻最小，∵串联电路中各处的电流相等，且滑动变阻器允许通过的最大电流为0.25A，电阻R2允许通过的最大电流为0.3A，∴电路中的最大电流为0.25A，此时电路中的总电阻：R总′===24Ω，滑动变阻器接入电路中的最小阻值：R min =R总′﹣R2=24Ω﹣20Ω=4Ω；当电压表的示数U滑=3V时，滑动变阻器接入电路中的电阻最大，∵串联电路中总电压等于各分电压之和，∴R2两端的电压：U 2=U﹣U滑=6V﹣3V=3V，此时电路中的电流：Imin===0.15A，滑动变阻器接入电路中的最大阻值：Rmax===20Ω，故滑动变阻器接入电路的阻值范围为4Ω～20Ω．答：（1）在情形①中电路的总阻值为30Ω；（2）虚线框内的电路如上图所示；（3）当闭合所有开关时，为保证电路安全，滑动变阻器接入电路的阻值范围为4Ω～20Ω．8.（2013内江中考）小明学习了电路知识后，想利用发光二极管设计一个开关有指示灯的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了4个电路，如图所示，其中L为白炽灯，规格为“220V 60W”、D为发光二极管，规格为“1.2V 0.002A”、S为单刀双掷开关、R为限流电阻．图中能够满足要求的电路是（）．B．C．D．考点：串、并联电路的设计．专题：图析法；电流和电路．分析：由题意可知，关闭照明灯后发光二极管工作，闭合照明电路时发光二极管不工作，根据发光二极管的规格可知发光二极管应与限流电阻串联，否则二极管会被烧坏．解答：解：A、由电路图可知，关闭灯泡时，发光二极管不亮，故A不符合题意；B、由电路图可知，单刀双掷开关接通发光二极管时会发光，当无论单刀双掷开关怎样闭合，灯泡都不会发光，故B不正确；C、由电路图可知，闭合照明灯后，发光二极管和灯泡都不能正常发光时，且关闭照明灯后发光二极管不亮，故C不符合题意；D、由电路图可知，关闭照明灯后发光二极管与限流电阻串联能发光，闭合照明电路时发光二极管不工作，故D符合题意．故选D．点评：解决本题时可以根据题意分析每一个选项，找到完全符合题意的即可得出答案，要注意从题干中得出相关的信息．9.（2013内江中考）如图所示，是某同学家中烧水时的电水壶的接电线示意图．电水壶在正常工作情况下，“L”和“N”两根导线之间的电压为220V；若用验电笔去接触“L”和“N”两根导线，其中，能使验电笔内的辉光管发红色辉光的导线是L （选填“L”和“N”）．考点：触电危害及常见的触电类型与预防；家庭电路工作电压、零线火线的辨别方法；测电笔的使用．分析：家庭电路的火线和零线之间的电压是220V；验电笔是用来辨别火线和零线的，用手接触笔尾的金属体，笔尖接触导线，验电笔的氖管发光，说明接触的是火线；解答：解：“L”和“N”两根导线分别是火线和零线，它们之间的电压为220V；能使验电笔内的辉光管发红色辉光的导线是火线．故答案为：220；L．点评：本题考查了家庭电路工作电压、零线火线的辨别方法，是一道基础题．。
