发射机监控系统取样电路问题分析

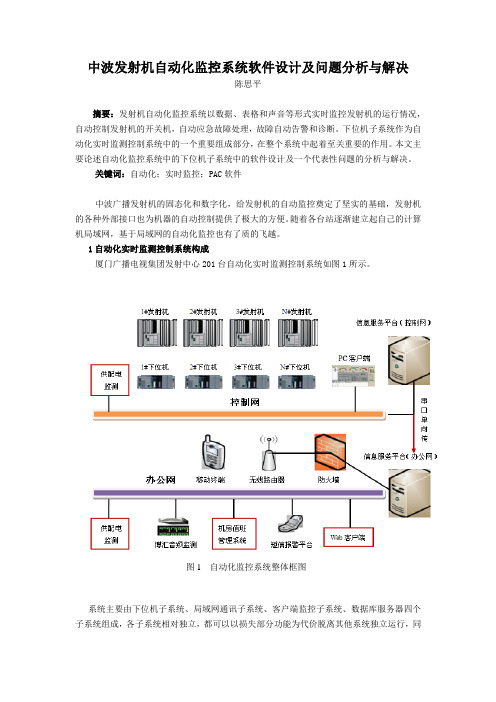

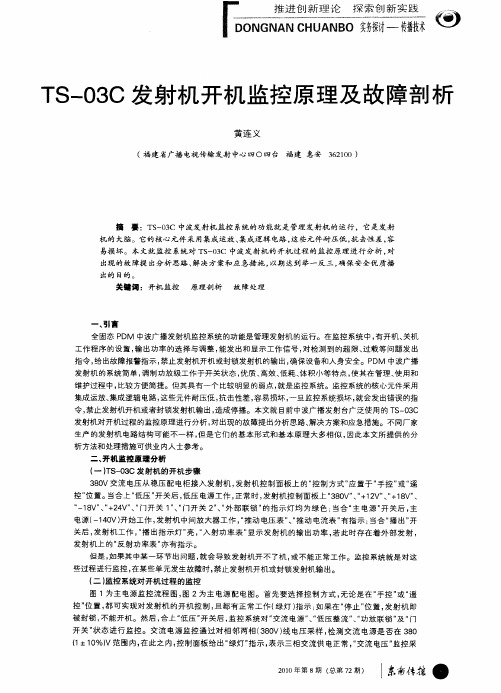

中波发射机自动化监控系统软件设计及问题分析与解决陈思平摘要：发射机自动化监控系统以数据、表格和声音等形式实时监控发射机的运行情况，自动控制发射机的开关机，自动应急故障处理，故障自动告警和诊断。

下位机子系统作为自动化实时监测控制系统中的一个重要组成部分，在整个系统中起着至关重要的作用。

本文主要论述自动化监控系统中的下位机子系统中的软件设计及一个代表性问题的分析与解决。

关键词：自动化；实时监控；PAC软件中波广播发射机的固态化和数字化，给发射机的自动监控奠定了坚实的基础，发射机的各种外部接口也为机器的自动控制提供了极大的方便。

随着各台站逐渐建立起自己的计算机局域网，基于局域网的自动化监控也有了质的飞越。

1自动化实时监测控制系统构成厦门广播电视集团发射中心201台自动化实时监测控制系统如图1所示。

图1 自动化监控系统整体框图系统主要由下位机子系统、局域网通讯子系统、客户端监控子系统、数据库服务器四个子系统组成，各子系统相对独立，都可以以损失部分功能为代价脱离其他系统独立运行，同时又有紧密的联系，互相有着频繁的数据交换，组合在一起，才构成完整的自动化实时监测控制系统。

控制网和办公网之间用物理单向的传输通道连接，既能让办公网中的用户了解机器设备的运行状态实时信息，又能百分百防止黑客和病毒程序对控制网的入侵。

2下位机子系统软件需求下位机即发射机的前端控制器，可以直接对发射机实现监测和控制的设备。

下位机安装于发射机内部，每台发射机都有自己的下位机。

下位机以并发互联方式连接到发射机，对发射机原有电路不做修改、不影响原有功能。

发射机面板上手动操作与下位机自动控制相互独立，必要时可通过机器面板的遥控或本地开关来进行自动/手动切换，手动时实时监控系统只有监测功能，没有控制功能。

下位机子系统脱离了其他子系统仍然能够正常运行。

自动化系统中的其他子系统都需要从下位机子系统获取信息以实现具体功能，脱离下位机子系统，自动化系统就失去了对发射机的联系，监测控制也就无从谈起，下位机子系统是整个自动化系统的基石。

中波发射机常见故障及监控系统通讯网络设计与实现发布时间：2021-07-13T03:01:27.714Z 来源：《中国科技人才》2021年第11期作者：刘晓民[导读] 中波发射由于有较长的波长，因而与其他发射方式相比，不仅有更低的发射成本，而且还有着较广的覆盖面，适用性、实用性更加突出；但需指出的是，伴随当前科学技术水平的不断提升与优化，中波广播发射在此环境下面临着严峻挑战，遭受生存威胁。

身份证号码：3729011974****1211摘要：现阶段，我国的各行各业建设的发展迅速，中波主要是指一种可以利用电离层发射，借助地球表面地波传播的无线电波。

人们通过应用中波发射设备，可以使用该种无线电波来传输信息，实现广播的无线传输覆盖。

但发射设备在经过一段时间的使用后，经常会出现各类故障影响中波发射效果，因此，应深入分析常见故障，并寻求更高效的维修策略，以维护发射设备的良好工作状态，优化广播电视的播放效果。

关键词：中波发射机；监控系统通讯网络设计；实现引言中波发射由于有较长的波长，因而与其他发射方式相比，不仅有更低的发射成本，而且还有着较广的覆盖面，适用性、实用性更加突出；但需指出的是，伴随当前科学技术水平的不断提升与优化，中波广播发射在此环境下面临着严峻挑战，遭受生存威胁。

近年来，随着各种发射设备的广泛实用，中波发射信号在日常传输中受到各不同程度的干扰，这对其正常运作造成了较大影响。

尽管收音机制造厂采用了比较先进的窄波段接收机，明显减轻了电磁干扰情况，但从总体上来讲，中波广播仍然音质效果欠佳。

在此长时间影响下，基于中波发射的广播节目越来越不被关注。

为能够使中波广播保持健康、稳定发展，积极开发数字中波广播发射机技术十分必要，且势在必行。

1波发射机常见故障1.1?无法正常开机无法正常开机是发射机运行中的常见故障类型，其形成原因有多种，如电压波动、长时间待机等。

一般来说，该类型故障的具体故障现象主要分为以下三种：按下开机键发射机无反应，在此情况下，发射机整体上无任何启动的迹象，显示灯也不亮；第二，按下开机键发射机反应异常，此时，设备中的部分显示灯会亮起，但无法正常运作各项设备功能；第三，发射机运作不稳定，当操作者按下开机键时，显示灯闪动，发射机发射的中波信号时断时续。

分析调频发射机常见问题与对策【摘要】分析调频发射机常见问题与对策是工程领域中的重要课题。

本文从频率漂移、信号干扰、功率不稳定、调频误码率高等常见问题入手，分析了其原因和对策。

频率漂移可能由晶振质量不佳或环境温度变化引起，解决方法包括使用高质量晶振和温度补偿技术。

信号干扰可能来自邻近频段发射机，可通过合理频段规划和信号滤波器减小干扰。

而功率不稳定和调频误码率高则可能与电源稳定性和误码率算法有关，建议采用稳定性更好的电源和优化误码率算法。

最后讨论了其他常见问题及对策。

通过科学的分析和对策，可以有效提高调频发射机的性能和稳定性。

【关键词】分析调频发射机、常见问题、对策、频率漂移、信号干扰、功率不稳定、调频误码率、总结1. 引言1.1 介绍分析调频发射机常见问题与对策分析调频发射机是一种常见的无线通信设备，用于将调频信号转换成无线电波发射出去。

在实际应用中，调频发射机常常会出现一些问题，如频率漂移、信号干扰、功率不稳定等。

这些问题不仅会影响通信质量，还可能导致通信系统无法正常工作。

为了解决这些问题，我们需要深入分析各种常见问题的原因，并提出相应的对策。

只有通过全面地了解和解决这些问题，才能保证调频发射机的正常运行和通信质量的稳定性。

本文将分析调频发射机常见问题及对策，包括频率漂移、信号干扰、功率不稳定、调频误码率高等问题，并提出针对性的解决方案。

通过本文的学习，读者可以更好地理解调频发射机的工作原理和应对常见问题的方法，从而提高通信系统的稳定性和可靠性。

希望本文能够帮助读者更好地应对调频发射机常见问题，提高通信系统的运行效率和质量。

2. 正文2.1 常见问题1：频率漂移的原因及对策1. 环境温度变化：环境温度的变化会导致发射机内部元件的温度变化，进而影响振荡器的频率稳定性，导致频率出现漂移。

2. 频率合成电路问题：频率合成电路的设计、零部件的老化、连接问题等都可能导致频率漂移。

3. 震动或机械冲击：调频发射机在使用过程中受到震动或机械冲击，都有可能造成内部元件位置变化，从而影响发射频率。

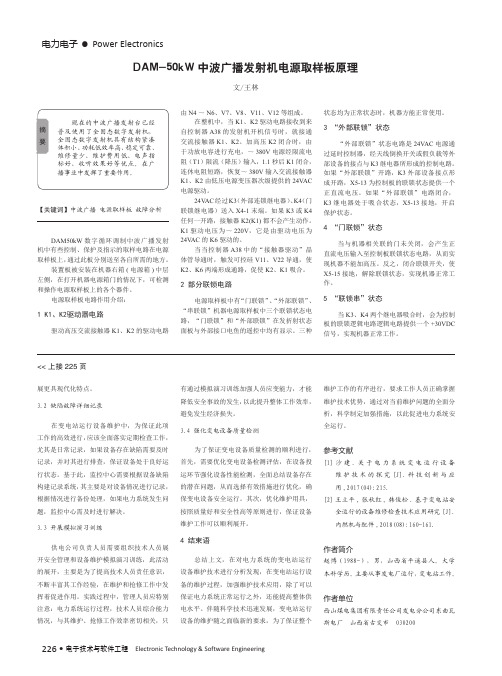

电力电子• Power Electronics226 •电子技术与软件工程 Electronic Technology & Software Engineering【关键词】中波广播 电源取样板 故障分析DAM50kW 数字循环调制中波广播发射机中有些控制、保护及指示的取样电路在电源取样板上，通过此板分别送至各自所需的地方。

装置板被安装在机器右箱(电源箱)中层左侧，在打开机器电源箱门的情况下，可检测和操作电源取样板上的各个器件。

电源取样板电路作用介绍：1 K1、K2驱动器电路驱动高压交流接触器K1、K2的驱动电路DAM-50kW 中波广播发射机电源取样板原理文/王林由N4～N6、V7、V8、V11、V12等组成。

在整机中，当K1、K2驱动电路接收到来自控制器A38的发射机开机信号时，就接通交流接触器K1、K2。

加高压K2闭合时，由于功放电容进行充电，～380V 电源经限流电阻（T1）限流（降压）输入，1.1秒后K1闭合，连休电阻短路，恢复～380V 输入交流接触器K1、K2由低压电源变压器次级提供的24V AC 电源驱动。

24V AC 经过K3（外部连锁继电器）、K4（门联锁继电器）送入X4-1末端。

如果K3或K4任何一开路，接触器K2(K1)都不会产生动作。

K1驱动电压为～220V ，它是由驱动电压为24V AC 的K6驱动的。

当当控制器A38中的“接触器驱动”晶体管导通时，触发可控硅V11、V22导通，使K2、K6两端形成通路，促使K2、K1吸合。

2 部分联锁电路电源取样板中有“门联锁”、“外部联锁”、“串联锁”机器电源取样板中三个联锁状态电路，“门联锁”和“外部联锁”在发折射状态面板与外部接口电鱼的遥控中均有显示。

三种状态均为正常状态时，机器方能正常使用。

3 “外部联锁”状态“外部联锁”状态电路是24V AC 电源通过延时控制器，经天线倒换开关或假负载等外部设备的接点与K3继电器所形成的控制电路。

分析调频发射机常见问题与对策【摘要】本文旨在分析调频发射机常见问题并提出相应对策。

发射信号频率不稳定可能是由于晶体振荡器的问题，解决方法可以是定期校准或更换振荡器。

发射功率波动大可能是因为功放故障，建议检查功放电路并进行维护。

接着，信号频偏严重可能是调频回路故障，可通过调频回路重新校准来解决。

干扰信号较多可能是天线或线路问题，需检查连接并排除干扰源。

调频发射机故障频繁发生可以通过定期保养和维护来减少故障概率。

针对不同问题，我们应采取相应的对策来确保调频发射机的正常运行。

【关键词】调频发射机、问题分析、对策、频率稳定、功率波动、频偏、干扰信号、故障频繁、解决方案1. 引言1.1 分析调频发射机常见问题与对策调频发射机是广播、通信和导航等领域中常用的设备，但在使用过程中常常会遇到一些问题。

本文将针对调频发射机常见问题进行分析，并提出相应的对策。

常见问题包括发射信号频率不稳定、发射功率波动大、信号频偏严重、干扰信号较多以及调频发射机故障频繁发生等。

这些问题如果不能得到有效解决，将会影响设备的正常运行和信号的传输质量。

有必要对这些问题进行深入分析，并提出相应的应对措施。

在接下来的正文中，将详细讨论每个常见问题的具体表现及可能的原因，并提出解决问题的对策。

通过对调频发射机常见问题的分析和对策的探讨，有助于提高设备的稳定性和可靠性，保障通信、广播和导航系统的正常运行。

2. 正文2.1 常见问题一：发射信号频率不稳定发射信号频率不稳定是调频发射机中常见的问题之一，可能会导致通信质量下降甚至无法正常通信。

造成发射信号频率不稳定的原因有很多，例如晶振频率漂移、热胀冷缩效应、外界温度变化等。

为了解决这一问题，可以采取以下对策：1. 优化晶振频率校准：定期对调频发射机的晶振进行频率校准，确保晶振稳定可靠。

2. 加强温度补偿：在调频发射机设计中加入温度补偿模块，及时补偿晶振频率随温度变化而引起的漂移。

3. 合理设计散热系统：采用散热设计良好的发射机，确保设备在工作时温度稳定，减少热胀冷缩效应带来的频率变化。
