1.全站仪水平角度和水平距离测量

全站仪测角度步骤详细全站仪具有角测量、距离(斜距、平距、高差)测量、三维坐标测量、导线测量、交会定点测量和放样测量等多种用途。

内置专用软件后，功能还可进一步拓展。

全站仪的基本操作与使用方法:1)水平角测量(1)按角度测量键，使全站仪处于角度测量模式,照准第一个目标A。

(2)设置A方向的水平度盘读数为0°00/00〃。

(3)照准第二个目标B,此时显示的水平度盘读数即为两方向间的水平夹角。

2)距离测量(1)设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。

(2)设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15°C和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。

实测时，可输入温度和气压值，全站仪会自动计算大气改正值(也可直接输入大气改正值)，并对测距结果进行改正。

（4）距离测量照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。

全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。

精测模式是最常用的测距模式，测量时间约2.5S，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm，每次测距时间约0.3S；粗测模式，测量时间约0.7S，最小显示单位1cm或1mm。

在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。

应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。

3）坐标测量（1）设定测站点的三维坐标。

（2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。

当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。

（3）设置棱镜常数。

（4）设置大气改正值或气温、气压值。

(6)照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。

全站仪的数据通讯全站仪的的数据通讯是指全站仪与电子计算机之间进行的双向数据交换。

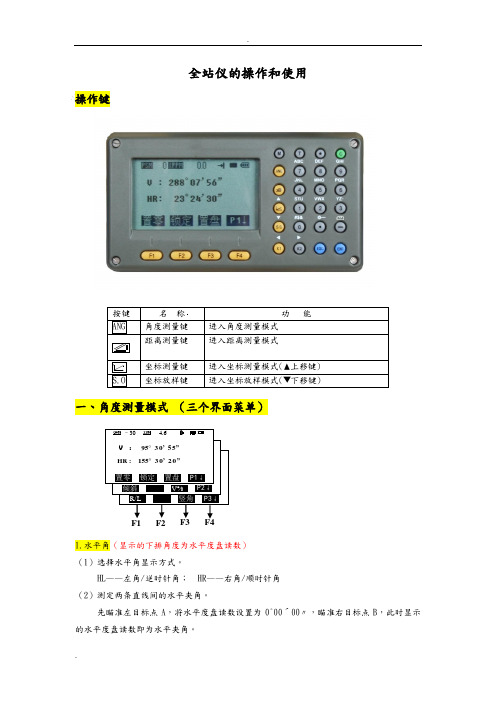

全站仪的操作和使用操作键按键 名 称 功 能ANG角度测量键 进入角度测量模式 距离测量键进入距离测量模式坐标测量键 进入坐标测量模式(上移键) S.O坐标放样键进入坐标放样模式(下移键)一、角度测量模式 （三个界面菜单）1.水平角（显示的下排角度为水平度盘读数） （1）选择水平角显示方式。

HL ——左角/逆时针角； HR ——右角/顺时针角 （2）测定两条直线间的水平夹角。

先瞄准左目标点A ，将水平度盘读数设置为0°00′00″，瞄准右目标点B ，此时显示的水平度盘读数即为水平夹角。

V : 95° 30’ 55’’ HR : 155° 30’ 20 ’ ’ R/L 竖角 P3↓PSM–304.6PPMV : 95° 30’ 55’ ’ HR : 155° 30’ 20 ’ ’ 倾斜 V% P2↓ PSM–304.6 PPMV : 95° 30’ 55’ ’HR : 155° 30’ 20 ’ ’ 置零 锁定 置盘 P1↓PSM–304.6PPMF4F32.竖直角（显示的上排角度为竖盘读数）（1）确定视线水平时对应的竖盘读数——90°的整数倍。

将望远镜大致放平，通过竖盘读数确定。

（2）上仰望远镜，若读数竖直角＝瞄准目标的读数—水平时读数 若读数竖直角＝水平时读数—瞄准目标的读数 注意：竖直角测量结果可能为负值（俯角）。

二、距离测量模式（两个界面菜单）1.距离测量 测定两点间的距离，将全站仪置于点上进行对中整平，另一点安置反射棱镜。

（1）测距模式的选择。

单次精测【1】/连续精测【N 】/连续跟踪【T 】（2）照准棱镜中心开始距离测量，测距完成显示水平距离HD 、高差VD 或斜距SD （HD 、VD和SD 的通过切换）注意：若全站仪在距离测量时未设定仪器高和棱镜高，显示的VD 是全站仪横轴中心与棱镜中心的高差，地面上两点间的高差为：h ＝VD ＋仪器高—棱镜高2.距离放样（在特定方向上）三、坐标测量模式（三个界面菜单）如图5-4所示，A、B是地面上的控制点，平面坐标x,y和高程H已知。

全站仪使用方法与步骤全站仪是一种高精度的测量仪器，广泛应用于土木工程、建筑工程、道路工程等领域中。

它可以进行水平角、垂直角和距离等多种测量，并能实时显示测量结果。

下面是全站仪的使用方法与步骤。

一、准备工作1.首先确认全站仪的电池是否充电充足，并检查仪器的所有部件是否完好无损。

2.打开全站仪的电源开关，待仪器启动完成后，进行初始化操作。

二、选择水平仪全站仪上配有两个水平仪，一个是电子水平仪，一个是气泡水平仪。

根据需要选择使用哪个水平仪进行测量。

三、设置测量模式1.在全站仪上选择需要的测量模式，例如水平角、垂直角、坐标等。

2.进入相应的测量模式设置页面，进行参数设置，如测量单位、测量精度等。

四、放置三脚架1.打开三脚架，将其放置在测量点上，确保三脚架稳固平整。

2.使用水平仪或调节螺旋脚，调整三脚架的水平度，直至达到要求。

五、安装全站仪1.取下全站仪的保护外壳，并将其放置在三脚架上的平台上。

2.固定全站仪，确保其稳定固定在三脚架上，不会晃动或倾斜。

六、测量准备1.按照需求，使用全站仪所配的反射棱镜或目标板，将其放置在需要测量的位置上，并进行精确定位。

2.并确保全站仪与目标板之间有良好的通信，保证反射信号的传输质量。

七、进行测量1.首先使用全站仪的目标功能，找到目标并锁定。

2.进行角度测量：对准目标后，按下测量键，全站仪会自动测量水平角和垂直角，并显示测量结果。

3.进行距离测量：在全站仪显示屏上操作，启动测距功能，全站仪会发出激光，接收目标板反射的激光，并通过计算得出测量距离。

八、记录和保存测量数据1.在进行每次测量之前，应先设定好数据记录的格式和要求。

2.测量完成后，全站仪会自动记录测量结果，包括角度和距离。

3.可以将测量数据通过连接电脑或存储卡的方式进行保存和导出。

九、结束测量1.测量结束后，关闭全站仪的电源开关。

2.拆卸全站仪，并进行清洁和保养。

以上就是全站仪的使用方法与步骤。

在实际使用时，还应根据具体情况和要求进行调整和使用，确保测量结果的准确性。

全站仪操作步骤1.架好仪器，对中整平。

2.开机→按MENU键→F3（存储管理）→F4（翻页）→F1（输入坐标）→F1（输入）输入一个文件名，如：File，回车后输入点名如A，回车后输入坐标（N，E，Z），输入完后回车输入第二个点名如B，回车后输入坐标（N，E，Z），回车后进入输第三个点界面，这时按两次ESC退出到“数据采集”界面。

3.按F1（数据采集）→F1（输入）输入刚才的文件名File，→F1（输入测站点）→F4（测站）→F2（调用）找到A，回车，检查屏幕显示的坐标是否正确，是则按F3（是）→输入仪高（如1.5米），按F3（记录）→F3（是）。

这时返回到了数据采集界面。

4.全站仪照准后视点，按F2（输入后视点）→F4（后视）→F2（调用）找到B点，F4（回车）→F3（是）→F3（测量）→F1（角度）。

这时返回到了数据采集界面。

按F3（测量），输入点号，输入镜高→F3（测量）→F3（坐标），将测得的坐标与后视点的坐标比较，若不一样则检查问题所在，若一样或误差不大则可以进行没量了，按F4（设置）以保存刚才所测的数据（按ESC则不保存）。

5.照准前视按F4（同前），测得坐标后按F4（设置）以保存全站仪具有角度测量、距离(斜距、平距、高差)测量、三维坐标测量、导线测量、交会定点测量和放样测量等多种用途。

内置专用软件后，功能还可进一步拓展。

全站仪的基本操作与使用方法：1）水平角测量（1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。

（2）设置A方向的水平度盘读数为0°00′00〃。

（3）照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。

2）距离测量（1）设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。

（2）设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15℃和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。

全站仪测量水平角的具体步骤全站仪是一种高精度测量仪器，广泛应用于土木工程、建筑测量、道路工程等领域。

它可以测量水平角、垂直角、距离和坐标等数据，具有精度高、操作简便的特点。

本文将介绍全站仪测量水平角的具体步骤，以帮助读者更好地进行测量工作。

步骤一：仪器设置与校准1.将全站仪放置在平稳的支架上，并保证其稳定性和水平度。

2.打开仪器电源，等待仪器启动。

3.进入测量模式，并选择水平角测量功能。

4.进行仪器的校准，根据仪器提示依次进行水平仪、气泡管和角度读数的校准。

步骤二：设置目标点1.在测量区域选择需要测量水平角的目标点，并在目标点上设置目标板或测量杆。

2.使用遥控器或仪器面板上的调焦功能，将目标点调节清晰。

步骤三：设置测站1.选择一个合适的测站位置，并使用三脚架稳定全站仪。

2.使用水平仪和气泡管进行精确水平调节，确保全站仪的测量基准水平。

3.通过遥控器或仪器面板上的功能，在测站上记录当前位置的测站点号。

步骤四：测量水平角1.在仪器上选择测量模式，并进行预测量，即对测站与目标点之间的水平角进行大致测量。

2.使用遥控器或仪器面板上的功能，将目标点的坐标数据输入仪器。

3.使用遥控器或仪器面板上的功能，观测并记录测站与目标点之间的水平角，通常需要进行多次观测以提高测量精度。

4.结束测量后，保存测量数据，并根据需要进行计算和分析。

步骤五：数据处理与分析1.将测量数据导出至计算机，并使用测量数据处理软件进行数据处理和分析。

2.根据实际需求，可以进行误差分析、差值计算、图形展示等处理。

3.根据处理结果，判断测量数据的准确性和可靠性，并对需要重测的数据进行再次测量。

步骤六：记录与报告1.将测量数据进行记录和整理，包括测站点号、目标点坐标、水平角数据等。

2.撰写测量报告，包括测量目的、仪器设置和校准方法、测量步骤、数据处理结果等内容。

3.在报告中注明测量数据的准确性和可靠性评估，并提出必要的建议和改进措施。

结论通过以上的具体步骤，我们可以有效地使用全站仪进行水平角的测量工作。

全站仪角度测量步骤全站仪是一种测量仪器，可以用于进行角度测量。

以下是全站仪角度测量的步骤：1.准备工作首先，需要确保全站仪的电量充足，并且仪器的各项功能正常。

同时，需要检查三脚架及测量杆等设备是否完好，并确保仪器的水平调准。

2.安装全站仪将全站仪安装在三脚架上，通过调整螺丝和水平器，使仪器水平放置。

同时，还要确保仪器能够在360度范围内旋转自由。

3.定点校准将全站仪对准参考点，然后使用调节螺丝进行微调，使仪器指向准确。

通过观察仪器上的视觉显示器可以确定仪器是否对准。

4.设置测量模式在全站仪的界面中，选择角度测量模式。

根据需要选择水平角、垂直角或倾斜角的测量模式。

通常可以在全站仪上选择自动或手动测量模式。

5.角度测量在选择好测量模式后，开始进行角度测量。

全站仪会发送一束激光到目标点，然后接收来自目标点的反射光。

通过测量反射光与仪器位置的角度差，可以得到目标点的角度。

6.存储和记录数据每次测量完成后，将数据存储在全站仪的内存中或直接上传到计算机上。

确保记录测量的时间、日期、测量点等相关信息，以备后续分析和处理。

7.再次校准在进行下一次角度测量之前，需要再次校准全站仪。

可以选择不同的参考点，以确保仪器的准确性。

8.数据处理和分析将测量数据导入计算机，使用相应的软件进行处理和分析。

可以进行数据的图表展示、计算测量点之间的距离和角度，以及制作测量结果的报告。

9.定期维护全站仪是一种精密的测量仪器，需要进行定期维护和校准，以保证其准确性和稳定性。

应该注意仪器的使用方式、存放条件和清洁方法，在使用后进行及时的维修和保养。

全站仪角度测量步骤主要包括准备工作、安装全站仪、定点校准、设置测量模式、角度测量、存储和记录数据、再次校准、数据处理和分析以及定期维护等内容。

通过这些步骤的科学操作，可以获得准确而可靠的角度测量结果。

全站仪的测量原理方法
全站仪是一种综合了电子、光学和计算机技术的现代测量仪器，常用于测量地面上各种工程项目的位置、高程和角度。

其测量原理和方法如下：
1. 角度测量原理：全站仪通过内置的光学系统和测角传感器，利用测量仪器的水平仪和垂直仪确保仪器的水平和垂直方向，然后使用测角仪测量目标点与仪器观测点之间的水平角和垂直角。

2. 距离测量原理：全站仪利用光学原理，通过发射和接收红外或激光光束，测量仪器到目标点之间的距离。

测量时，仪器发射光束到目标点，光束被反射回仪器，并通过测量仪器内部的时间差或相位差计算出目标点与仪器的距离。

3. 高程测量原理：全站仪通过水平仪将仪器调整到水平状态，利用距离测量原理测量目标点与仪器的水平距离，同时使用仪器内部的气泡水平仪或电子水平仪测量目标点的高程差。

测量方法：
1. 准备工作：设置全站仪的基准点和测站点，校验仪器的水平和垂直仪，并进行仪器校准和调整。

2. 角度测量：将全站仪对准目标点，通过观察和读取仪器上的角度显示监测仪器与目标点之间的水平角和垂直角。

3. 距离测量：根据需要，选择红外或激光测距模式，通过观察和读取仪器上的距离显示测量目标点与仪器之间的距离。

4. 高程测量：利用水平仪将仪器调整到水平状态，观察并读取仪器上的高程显示，记录目标点的高程差。

5. 数据记录和处理：将测量的角度、距离和高程数据记录下来，并使用计算机软件处理和分析数据。

6. 结果输出：根据测量需求，生成测量结果报告、图纸和图表等输出。

全站仪测回法观测水平角的步骤
全站仪测回法观测水平角的步骤如下：
1. 在目标点上设置反射器，并确保反射器位于目标点的中心位置。

可以使用三脚架或其他支持设备来固定反射器。

2. 将全站仪放置在观测点上，并确保其水平仪的气泡位于中心位置。

3. 打开全站仪并进行初始化，根据具体的仪器型号和使用说明进行操作。

4. 使用全站仪上的望远镜观察反射器，通过调整望远镜的焦距和方向来使反射器的图像清晰可见。

5. 使用全站仪上的水平角刻度盘或电子显示屏读取水平角度的初始值。

6. 执行所需的测量任务，例如测量目标点到其他目标点的水平角度。

7. 完成测量后，记录水平角度的最终值。

8. 将望远镜对准其他目标点，并重复步骤4到步骤7来测量其他目标点的水平角度。

9. 根据测量数据计算所需的水平角度差异或其他相关数据。

10. 关闭全站仪，并进行数据处理和分析。

需要注意的是，在进行测量前，应该检查全站仪的仪器误差和校准情况，以确保获得准确的测量结果。

同时，还要注意环境因素对测量结果的影响，例如温度、湿度和风速等。

全站仪测回法观测水平角的步骤全站仪是一种用于测量水平角的高精度测量仪器，它在土木工程、测绘工程、建筑工程等领域有着广泛的应用。

全站仪测量水平角的步骤如下：1. 设置基准点：在进行水平角测量之前，首先需要选择一个合适的基准点。

基准点应具有稳定的地理位置和可靠的地面基础，以确保测量结果的准确性和可靠性。

2. 安装全站仪：将全站仪安装在三脚架上，并确保它的稳定性和水平度。

在安装全站仪之前，应先检查仪器的电量和各个部件的工作状态，确保仪器可以正常使用。

3. 校准全站仪：在测量之前，需要对全站仪进行校准，以确保测量结果的准确性。

校准的过程包括调整仪器的水平、垂直和距离测量系统，使其达到最佳的状态。

4. 设置目标点：确定需要测量水平角的目标点，并在目标点上设置反光棱镜。

反光棱镜应安装在水平面上，并保持稳定，以便全站仪能够准确地测量水平角。

5. 对准目标点：通过观测目标点和全站仪上的准星，在全站仪上调整水平角和垂直角，使准星对准目标点上的反光棱镜。

在对准时，应尽量避免视线受到遮挡和干扰，以确保测量结果的准确性。

6. 观测水平角：当全站仪对准目标点后，可以通过观测仪器上的水平角读数来测量水平角。

水平角的读数应记录下来，并可以进行多次观测，以提高测量结果的准确性。

7. 计算和处理数据：在完成水平角的观测后，需要对观测数据进行计算和处理，以得到最终的测量结果。

计算和处理数据的过程可以通过计算机软件进行，以提高效率和准确性。

8. 分析和解释结果：在得到测量结果后，需要对结果进行分析和解释。

可以比较不同观测点之间的水平角差异，或与已知数据进行对比，以评估测量的准确性和可靠性。

9. 纠正误差：在分析和解释结果的过程中，可能会发现一些误差或偏差。

如果误差较大，可以进行误差纠正，以提高测量结果的准确性。

误差纠正的方法包括调整仪器的参数、重新观测或重新计算数据等。

10. 编制测量报告：在完成水平角的测量和数据处理后，可以编制测量报告，将测量结果进行整理和总结。
