2020年人教版初中物理九年级第一学期第十六章《电压电阻》测试卷

第十六章《电压电阻》测试卷一、单选题(共15小题)1.下列有关电阻的说法正确的是（）A．导体的电阻越大，表明导体的导电能力越强B．导体的电阻与导体两端的电压成正比C．导体中的电流为零时电阻也为零D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关2.如图所示为滑动变阻器的四种接线方法．当滑片P向左移动时，电路中的电阻变大的接法是（）A．B．C．D．3.关于导体的电阻，下列说法正确的是（）A．长导线的电阻一定比短导线的电阻大B．粗导线的电阻一定比细导线的电阻大C．铜导线的电阻一定比铁导线的电阻大D．导线电阻的大小是由它的材料、长度、横截面积和温度决定的4.以下科学家中，以其名字命名电压单位的是（）A．牛顿B．伏特C．安培D．焦耳5.如图所示，闭合开关，两灯并联，各电表都能正常工作．下列判断正确的是（）A ．甲、乙、丙都是电流表B ．甲、乙、丙都是电压表C ．甲、乙是电压表，丙是电流表D ．甲、丙是电流表，乙是电压表6.如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的（）A ．电流B ．电压C ．电阻D ．电能7.实验室里将一根粗细均匀的铜导线减去一半，那么剩下部分与原来比较电阻将（） A ．不变 B ．变大C ．变小D ．不能判定8.如图所示，闭合开关S ，两灯泡均能正常发光，则两灯泡一定具有相同的（）A ．额定功率B ．额定电流C ．额定电压D ．电阻9.为架设一条输电线路，有粗细相同的铁线和铝线可供选择，下面叙述最合理的是（） A ．因铁线坚硬，应选铁线 B ．因铝线易于架设，应选铝线C ．因铁较便宜，应选铁线D ．因铝线电阻小，应选铝线10.如图所示电路中，要使电阻R 1和R 2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（）A ．电流表电流表B ．电流表电压表C ．电压表电流表D ．电压表电压表11.在国际单位制中，电阻的单位是（）A ．安培B ．库仑C ．伏特D ．欧姆12.比较两根长度相同、粗细不同的铜导线电阻的大小，下列说法中正确的是（） A ．粗的大 B ．细的大C ．一样大D ．无法确定13.如图所示，关于电流表和电压表的使用方法中正确的是（）A ．B ．C ．D ．14.在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，下面实验探究活动中他不可能完成的是（） A ．探究导体电阻与长度的关系 B ．探究导体电阻与横截面积的关系C ．探究导体电阻与材料的关系D ．探究导体电阻与温度的关系15.如图，当滑片P 向A 端移动时，下列判断正确的是（ ）A ．通过电阻器的电流变小B ．通过灯泡的电流不变C ．电流表的示数变小D ．变阻器接入电路中的电阻变小二、填空题(共3小题)16.如图所示，已知电源电压为6V ，闭合开关S ，则电压表所测出的是 ______ 两端的电压；这只电压表有3V 和15V 两量程，实验中用的是0～3V 量程，小峰同学在读数时从0～15V 量程的刻度盘上发现指针所示的电压恰好为6.5V ，则实际测得的电压应是 ______ ，R 1两端的电压_______．17.如图所示的电路，闭合开关，定值电阻R 1与R 2的连接方式是 ______ ，电压表测的是 ______两端的电压．18.如图所示电路，电源电压为3V，小灯泡L1和L2的连接方式为______ 联；L1两端的电压为______ V；若L1损坏，则L2______ （填“能”或“不能”）正常发光．三、实验题(共3小题)19.对串联电路电压规律进行了探究．（1）在拆接电路时，开关必须 ______ ；（2）在测L2两端的电压时，小明同学为了节省时间，采用如图方法：电压表所接的B点不动，只断开A点，并改接到C点上；上面的方法能否测出L2两端的电压？ ______ ，为什么？ ______ ；（3）方法改进后，实验数据记录如下表，小明同学分析后得出结论：串联电路总电压等于各用电器两端的电压之和，他认为他得到了正确的结论．那么你认为这个实验结论是否存在着不足？______ ，他应该如何改进 ______ ．20.在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小明把两只灯泡L1、L2串联起来接到电源上，如图1所示：（1）当分别把电压表连在图中AB两点、BC两点及AC两点时，闭合开关后测得的数据是：UAB=0，=12V，UAC=12V，则故障可能是 ______．UB C（2）故障排除后，实验正常进行，通过测量得到了两组实验数据如下表：分析两组实验数据，可得出： ______ ．（3）本实验设计你认为有什么不合理或可以改进的地方吗？若有，请加以说明（若是电路改进则填写在图2虚线框内）．21.如图所示，在探究影响导体电阻大小因素的实验中，导线a、b、c粗细相同，b、d粗细不同；a、b、d长度相同（1）该实验是通过观察 ______ 的示数间接比较导线电阻的大小．（2）选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的 ______ 有关．（3）选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的 ______ 有关．（4）选用导线 ______ 分别接入电路中，是为了探究电阻大小跟导体的横截面积有关．（5）影响导体电阻大小因素除了上述因素外，还可能跟 ______ 有关．四、计算题(共3小题)22.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？23.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？24.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．答案解析1.【答案】D【解析】（1）电阻是表示导体对电流阻碍作用大小的物理量，电阻越大，则导电能力越弱，故A 错误；（2）导体的阻值是导体本身所具有的性质，电阻由导体材料、长度、横截面积决定，与通过它的电流、它两端的电压无关；故D选项正确，BC选项错误．2.【答案】D【解析】要使P向左移动时，电路中的电阻变大，即接入电路的下面的电阻丝的长度变长．A、接线柱C、D接入电路，滑动变阻器接入电路的阻值为零，移动滑片，不能改变滑动变阻器接入电路的阻值．故A不符合题意．B、接线柱A、D接入电路，当滑片P向左移动时，接入电路的电阻丝AP的长度变短，所以电路中的电阻变小．故B不符合题意．C、接线柱A、B接入电路，整个电阻丝全部接入电路，无论滑片P如何移动，滑动变阻器接入电路的电阻值都为滑动变阻器的最大阻值，不发生变化．故C不符合题意．D、接线柱B、D接入电路，当滑片P向左移动时，接入电路的电阻丝PB的长度变长，所以电路中的电阻变大．故D符合题意．3.【答案】D【解析】A、要得到电阻和导线长度的关系，就要采用控制变量法，控制材料、横截面积一定，所以A是错误的；B、要得到电阻和导体横截面积的关系，就要采用控制变量法，控制材料、长度一定，所以B是错误的；C、要得到电阻和材料的关系，就要采用控制变量法，控制横截面积、长度一定，所以C是错误的；D、导体电阻大小的因素与它的材料、长度、横截面积有关，同一导体的电阻还和它的温度有关，所以D是正确的．4.【答案】B【解析】牛顿是力的单位；伏特是电压的单位，安培是电流的单位，焦耳是热量或功、能的单位，故B正确．5.【答案】D【解析】由电路图知：要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以甲表为电流表；由于甲表为电流表，所以乙表只能为电压表，否则会造成电源短路．6.【答案】B【解析】据图可知，此时的电表是电压表，即是用来测量某电路两端电压的仪表，应该并联在电路中，故B正确使用7.【答案】C【解析】导体的电阻跟导体的材料、长度、横截面积有关．导体的材料一定时，导体越长、横截面积越小，导体的电阻越大．导体的材料一定时，导体越短，横截面积越大，导体的电阻越小．将铜导线减去一半后，材料不变，导体长度变短，横截面积不变，因此电阻变小．8.【答案】C【解析】根据电路图可知，两灯泡并联连接．因为并联电路两端电压相等，因此两灯泡的额定电压相等．9.【答案】D【解析】因为铁线和铝线的长度和粗细都相同，所以铁线的电阻大于铝线的电阻，远距离输送电能的过程中应选择电阻较小的输电线路．10.【答案】A【解析】由于两电阻并联，位于干路上的乙电表一定是电流表，否则电路为电压表测电源的电路，即不为并联电路；甲电表与电阻R2串联，必为电流表，否则电路为R1的简单电路，与题意不符，所以，甲乙两电表均为电流表．11.【答案】D【解析】在国际单位制中，电阻的单位是欧姆，常用的还有千欧、兆欧．12.【答案】B【解析】在同样环境下，电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，在长度和材料相同时，细的铜丝电阻大．13.【答案】A【解析】（1）电流表的正确使用方法是：与被测用电器串联；电流必须从电流表的正极流入，负极流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上；（2）电压表的正确使用方法是：把它并联在用电器两端；必须让电流从正接线柱流入，从负接线柱流出（正接线柱与正极相连，负接线柱与负极相连）；被测电压不能超过电压表所选的量程，否则会烧坏电压表．A、此图中是电流表，串联在电路中，且正负接线柱是正确的，故A正确；B、此图中是电流表，相当于导线，所以此时将电流表并联，会发生短路，故B错误；C、此图中是电压表，应该并联在用电器两端，故C错误；D、此图中的电压表虽然并联在用电器两端，但正负接线柱接反了，故D错误．14.【答案】C【解析】A、当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成，不符合题意；B、当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成，不符合题意；C、当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成，符合题意；D、探究导体电阻与温度的关系，可控制长度、材料和横截面积不变，改变温度，能够完成，不符合题意.15.【答案】D【解析】由图可知，滑动变阻器接入了左下方的接线柱，接入电路的电阻为AP段，则滑片向A移动时，滑动变阻器接入部分减小，即接入电路中的电阻变小，故D正确；在这个串联电路中，由于电阻减小，电路中的电流将增大，即电流表的示数、通过灯泡的电路及滑动变阻器的电流均增大，故A、B、C错误.16.【答案】R2；1.3V；4.7V【解析】由图知，电压表与R2并联，所以测出的是R2两端的电压；实验中使用的是0～3V，按0～15V量程读数是6.5V，则实际电压是1.3V，根据串联电路电压特点，R1两端的电压：6V-1.3V=4.7V．17.【答案】串联；R1．【解析】由于电压表的内部电阻很大，电压表在电路中相当于断路，先将电压表去掉，定值电阻R1与R2依次串联，电流只有一条路径，即为串联；电压表并联在R1两端测R1两端的电压．18.【答案】并；3；能．【解析】电流从电源的正极出发，分别经过两个灯泡回到电源负极，因此小灯泡L1和L2并联连接；因为两灯泡并联，电源电压为3V，所以L1两端的电压为3V；因为并联电路中各支路用电器互不影响，所以L1损坏时，L2能正常发光．19.【答案】（1）断开；（2）不能；电压表正负接线柱接反了；（3）存在不足；更换不同规格的实验器材进行多次实验，然后得出结论【解析】（1）为了安全，在拆接电路时，开关必须断开；（2）由实验步骤可知，电压表正负接线柱接反了，不能测出灯L2两端的电压．（3）只进行一次实验就得出结论，实验结论具有片面性，为得出普遍结论，应更换不同规格的实验器材进行多次实验，然后得出结论．20.【答案】（1）L1短路，或L2断路，或L1短路同时L2断路（任答对一种即可）；（2）串联电路中，总电压等于各部分电路两端的电压之和；（3）本题原实验是通过更换不同的灯泡进行多次测量，实验过程比较麻烦，可通过调节滑动变阻器进行多次测量，实验电路图如下图所示．【解析】（1）如果灯泡L1短路，电路中只有灯泡L2电压表相当于测量的电源电压，所以有UAB=0，=12V，UAC=12V；UBC如果灯泡L1正常，灯泡L2开路，电压表相当于测量的电源电压，所以有UAB=0，UBC=12V，=12V；UA C如果灯泡L1短路，同时灯泡L2开路，电压表相当于测量的电源电压，所以有UAB=0，UBC=12V，=12V．UAC综上所述可知导致该现象的原因是：灯泡L1短路或L2断路，或L1短路同时L2断路（任答对一种即可）（2）由表中的实验数据可知4+8=12，6+6=12，所以可得结论为：串联电路中，总电压等于各部分电路两端的电压之和．（3）本题原实验是通过更换不同的灯泡进行多次测量，实验过程比较麻烦，可通过调节滑动变阻器进行多次测量，实验电路图如下图所示．21.【答案】（1）电流表；（2）材料；（3）长度；（4）b、d；（5）温度．【解析】（1）当接入电路不同的导体时，可通过观察灯泡的亮暗或观察电流表示数来比较导体电阻的大小；（2）由图可知，导线a、b的粗细、长度均相同、材料不同，因此选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的材料有关；（3）由图可知，导线b、c的粗细、材料均相同、长度不同，因此选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的长度有关；（4）由图可知，导线b、d的长度、材料均相同、粗细不同，因此选用导线b、d分别接入电路中，是为了探究电阻大小跟导体的横截面积有关；（5）影响导体电阻大小因素除了导体的材料、长度、横截面积外，还可能跟温度有关．22.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．23.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．24.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.1、生活不相信眼泪，眼泪并不代表软弱。

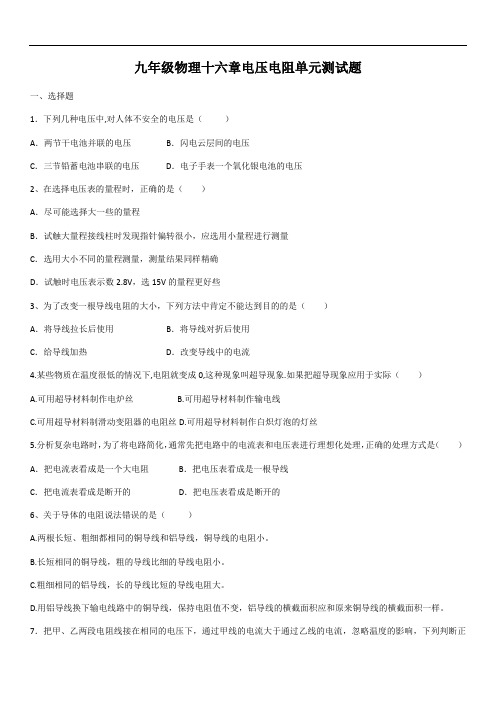

九年级物理十六章电压电阻单元测试题一、选择题1．下列几种电压中,对人体不安全的电压是（）A．两节干电池并联的电压B．闪电云层间的电压C．三节铅蓄电池串联的电压D．电子手表一个氧化银电池的电压2、在选择电压表的量程时，正确的是（）A．尽可能选择大一些的量程B．试触大量程接线柱时发现指针偏转很小，应选用小量程进行测量C．选用大小不同的量程测量，测量结果同样精确D．试触时电压表示数2.8V，选15V的量程更好些3、为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是（）A．将导线拉长后使用B．将导线对折后使用C．给导线加热D．改变导线中的电流4.某些物质在温度很低的情况下,电阻就变成0,这种现象叫超导现象.如果把超导现象应用于实际（）A.可用超导材料制作电炉丝B.可用超导材料制作输电线C.可用超导材料制滑动变阻器的电阻丝D.可用超导材料制作白炽灯泡的灯丝5.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）A．把电流表看成是一个大电阻B．把电压表看成是一根导线C．把电流表看成是断开的D．把电压表看成是断开的6、关于导体的电阻说法错误的是（）A.两根长短、粗细都相同的铜导线和铝导线，铜导线的电阻小。

B.长短相同的铜导线，粗的导线比细的导线电阻小。

C.粗细相同的铝导线，长的导线比短的导线电阻大。

D.用铝导线换下输电线路中的铜导线，保持电阻值不变，铝导线的横截面积应和原来铜导线的横截面积一样。

7．把甲、乙两段电阻线接在相同的电压下，通过甲线的电流大于通过乙线的电流，忽略温度的影响，下列判断正确的是（）A．甲线的电阻大B．乙线的电阻大C．甲、乙两线的电阻一样大D．无法判断8.下列电路中,当开关S闭合时,电压表能直接测出灯泡L1两端电压的是（）9．使用滑动变阻器时，闭合开关前，应把滑动变阻器的滑片调到阻值最大，下列各图中滑片位置正确的是（）10、一部录音机要求电源电压是9伏，如果用干电池作电源，则需要将（）A．6节干电池并联B．6节干电池串联C．3节干电池并联D．3节干电池串联11、如图所示，L1和L2是两只完全相同的灯泡，开关S闭合后电压表V1的示数为4V，电压表V2和V3的示数应分别为（）A．4V、0V B．4V、8VC．4V、4V D．以上都不对12、如图所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可能是（）A．灯L1处短路B．灯L2处短路C．灯L1处断路D．灯L2处断路二、填空题13.某电压表有两个量程0~3V和0~15V,现在用它去测量灯泡两端的电压,若估计灯泡两端的电压是2V,则应使用量程V;若不能预先估计电压值,则要先拿电路的线头试触量程的V接线柱,如指针示数小于3V,再使用量程V14．电视机、收音机上的“音量Volume”旋钮，能够控制声音的响度，它实质是一个。

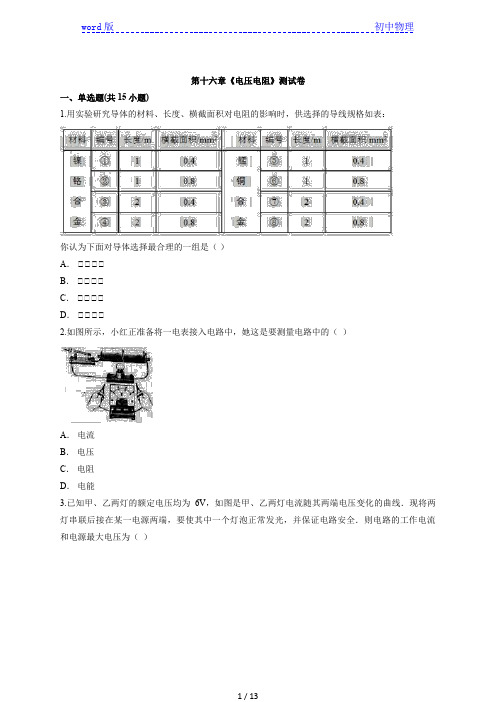

第十六章《电压电阻》测试卷一、单选题(共15小题)1.用实验研究导体的材料、长度、横截面积对电阻的影响时，供选择的导线规格如表：你认为下面对导体选择最合理的一组是（）A． ①①①①B． ①①①①C． ①①①①D． ①①①①2.如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的（）A．电流B．电压C．电阻D．电能3.已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全．则电路的工作电流和电源最大电压为（）A． 0.5A 12VB． 1.5A 12VC． 1.5A 8VD． 0.5A 8V4.在如图所示的电路中，能用电压表正确测出灯L1两端电压的是（）A．B．C．D．5.下列说法正确的是（）A．通过导体的电流为零，导体的电阻也为零B．通过导体的电流越大，导体的电阻一定越小C．导体两端的电压为零，导体的电阻也为零D．导体的电阻是导体本身的一种性质6.在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是（）A．B．C．D．7.下列说法中，正确的是（）A．每一节干电池的电压都与电池组总电压相同B．四节干电池都串联时，总电压跟任何一节电池电压一样大C．四节干电池并联时，总电压等于四节电池的和D．四节干电池可组成6V的电源8.如图所示，AB和CD是由同种材料制成的长度相同、横截面积不同的两段导体，比较这两段导体的电阻大小，有（）A． R AB＞R CDB． R AB=R CDC． R AB＜R CDD．无法判断9.关于电压下列说法错误的是（）A．电压是电路中形成电流的原因B．电源是电路中提供电压的装置C．电路中有电流，则电路中一定有电压D．电路中有电压则电路中一定有电流10.把一段导体均匀拉长后，它的电阻将（）A．变大B．不变C．变小D．无法确定11.如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）A． L1两端电压为2VB． L1两端电压为4VC． L2两端电压为4VD． L1和L2两端电压之和为6V12.下面的几种叙述中，哪一种是并联电路的特征（）A．电路中每一处电流都相等B．电路中任何一处断开都会引起断路C．各条支路上的电压都相等D．电路上各部分电路电压之和等于总电压13.如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是（）A．电流表、电流表、电压表B．电压表、电流表、电压表C．电压表、电流表、电流表D．电流表、电压表、电流表14.在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A． 4.8V、1.2VB． 6V、1.2VC． 1.2V、6VD． 1.2V、4.8V15.为架设一条输电线路，有粗细相同的铁线和铝线可供选择，下面叙述最合理的是（）A．因铁线坚硬，应选铁线B．因铝线易于架设，应选铝线C．因铁较便宜，应选铁线D．因铝线电阻小，应选铝线二、填空题(共3小题)16.如图甲中，闭合开关后，给玻璃珠加热到红炽状态，小灯泡______ ，原因是玻璃变成了______ ；在图乙中，闭合开关后，在给钨丝缓慢加热的过程中，小灯泡______ ，原因是钨丝的温度越高，它的电阻 ______ ．17.如图是电器控制板上的调光开关，转动旋钮，灯泡的亮度发生变化，说明旋钮相当于电器元件中的 ______ ．18.如图所示是滑动变阻器连入电路的一种情况，则连入电路的电阻是______ （填“AP”或“BP”）部分；若要使它连入电路的电阻减小，则滑动片P应向 ______ ．（填“左”或“右”）移动．三、实验题(共3小题)19.小明学习了电流表与电压表知识后，进行了如下实验．（1）在验证串联电路电压规律的实验中，小明进行了如下操作：①如图所示，把两个规格适当的小灯泡L1和L2串联起来接到电源上，使灯泡发光，①分三次接入电压表，分别测量AB之间、BC之间、AC之间的电压并记入表．回答下列问题：表中的测量结果是 ______ （选填“正确”或“错误”）的，这是由于 ______ ．（2）如果将电流表分别接入A、B、C处，可探究的问题是 ______ ．20.在“探究串联电路电压特点”的实验中：（1）请在图2虚线框中画出与图1对应的电路图，并在电路图中标上L l、L2；（2）连接电路时，开关必须处于 ______ 状态；（3）实验中用2节干电池串联作为电源，某次测量时，电压表的示数如图3所示，则此时灯L1两端的电压为 ______ ；（4）某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是 ______ ．21.蓝兰在探究“串联电路各部分电路的电压与总电压的关系”的实验中，已选用的器材是：电源一个，电压恒定为6V；开关一个；小灯泡L1、L2，分别标有“2.5V0.5A”和“3.8V0.5A“；电压表一个；导线若干．（1）蓝兰按图1连好电路，闭合开关S，电压表的示数如图2所示，则此时L1两端的电压是______ V．（2）蓝兰测量L2两端的电压时，只把电压表与A点连接的接线柱改接到C点．这样做______ （选填“能”或“不能”）测量L2两端的电压，原因是 ______ ．（3）测量AC间的电压UAC时，电压表量程应选用 ______ ．（4）为了方便进行多次实验，还必须添加的一种器材是 ______ ，其作用是 ______四、计算题(共3小题)22.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？23.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．24.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？答案解析1.【答案】C【解析】如果探究电阻与导体材料的关系时，导体的长度和横截面积不变，导体的材料不同，所以可以选择的导体有：①①或①①或①①或①①；如果探究电阻与导体长度的关系时，导体的材料和横截面积不变，导体的长度不同，所以可以选择的导体有：①①或①①或①①或①①；如果探究电阻与导体横截面积的关系时，导体的材料和长度不变，导体的横截面积不同，所以可以选择的导体有：①①或①①或①①或①①；从分析的结果可以看出，只有C选项中的导体可以探究影响电阻大小的因素，因此选择C．2.【答案】B【解析】据图可知，此时的电表是电压表，即是用来测量某电路两端电压的仪表，应该并联在电路中，故B正确使用3.【答案】D【解析】甲乙两灯泡正常发光时的电压均为6V，由图像可知：甲正常工作时的电流为1A，乙正常工作时的电流为0.5A，因串联电路中各处的电流相等，所以，两灯泡串联时，电路的最大电流I=0.5A，故BC错误；由图像可知，0.5A所对应的电压分别U甲=2V，U乙=6V，因串联电路中总电压等于各分电压之和，所以，电源电压：U=U甲+U乙=2V+6V=8V，故A错误，D正确．4.【答案】D【解析】A、由图可知，电压表接到了L1的两端，且正负接线柱接反了，故A错误．B、由图可知，电压表测的是两灯串联的总电压，或电源电压，故B错误．C、由图可知，电压表接到了L2的两端，测的是L2的两端电压，故C错误．D、由图可知，电压表与L1并联，正负接线柱正确，故D正确．5.【答案】D【解析】导体的电阻是由导体的材料、长度和横截面积决定的，还与导体的温度有关，而与它两端所加电压和通过的电流无关，因而无论导体两端加不加电压，导体中有无电流，导体的电阻都是一定的．故选项A、B、C均是错误的，只有选项D正确．6.【答案】C【解析】由电压表的使用方法可知：电压表测量L2两端电压，因此电压表必须并联在L2的两端．A、L1和L2两灯串联，电压表并联在L1的两端，测量的是L1两端电压，不符合题意；B、L1和L2两灯串联，电压表并联在L1的两端，测量的是L1两端电压，不符合题意；C、L1和L2两灯串联，电压表并联在L2的两端，测量的是L2两端电压，符合题意；D、开关断开，电压表测量的是电源电压；开关闭合，电压表测量的是L1两端电压，不符合题意．7.【答案】D【解析】因为每节干电池的电压为 1.5V，串联电池组的电压等于各节干电池的电压之和；并联电池组的电压等于各节干电池的电压．A、若组成串联电池组，电池组总电压等于各节干电池的电压之和，故A错误；B、四节干电池都串联时，总电压等于各节干电池的电压之和，故B错误；C、四节干电池并联时，总电压等于每节干电池的电压，故C错误；D、四节干电池串联，则可组成1.5V×4=6V的电源，故D正确．8.【答案】A【解析】因为同种材料的导体长度越长、横截面积越小导体的电阻会越大，所以导体AB的电阻大于导体CD的电阻．9.【答案】D【解析】A、电压使自由电荷发生定向移动，从而形成电流，故电压是电路中形成电流的原因，故A不符题意；B、电源是电路中提供电压的装置，故B不符题意；C、电压使自由电荷发生定向移动，从而形成电流；故电路中有电流，则电路中一定有电压，故C 不符题意；D、电路中有电压，且是通路，才有电流，故D符合题意.10.【答案】A【解析】在导体材料和横截面积一定时，导体越长，电阻越大，材料和长度一定时横截面积越小电阻越大．故导体被拉长后由于长度变大、横截面积变小；所以电阻变大．11.【答案】B【解析】因为电压表测L2两端的电压，所以L2两端的电压U2=4V，又因为L1、L2串联，则L1和L2两端电压之和为6V，所以L1两端的电压为U1=U-U2=6V-4V=2V．综上所述，选项A、C、D正确，B错误．12.【答案】C【解析】A、并联电路的电流特点：在并联电路中，干路电流等于各支路电流之和，所以干路电流比各支路电流大即电路中并不是每一处的电流都相等．再者，各支路的电流也可能不相同，所以选项A不是并联电路的特征；B、并联电路各用电器的特点：由于并联电路的电流路径有多条，每一条支路都与电源构成一个完整的闭合回路，所以即使其中一条支路发生了断路，并不会影响其它支路用电器的工作情况，所以选项B不是并联电路的特征；C、并联电路电压规律：在并联电路中，各支路两端的电压都相等，所以选项C是并联电路的特征；D、并联电路电压规律：在并联电路中，各支路都与电源构成一个完整的闭合回路，所以各支路两端的电压都等于电源电压，所以选项D不是并联电路的特征，它是串联电路的特征：在串联电路中，电路两端的总电压等于各部分电路两端电压之和．13.【答案】B【解析】电流表在电路中相当于导线，电压表相当于开路，所以电流表不能和用电器并联，电压表不能和用电器串联．因此甲、丙只能为电压表，乙必须填入电流表，这样组成的是串联电路．14.【答案】A【解析】由题中的电路图可知：V1测的是电源电压；V2测的是R2两端的电压．因为串联电路两端的总电压等于各部分电路两端的电压之和，所以电源电压大于R2两端的电压，即V1的示数应大于V2的示数；而两个电压表的指针偏转角度相同，所以V1选的量程应是0～15V，其分度值是0.5V，读数（即电源电压）为6V；V2选的量程应是0～3V，其分度值是0.1V，读数（即R2两端的电压）为1.2V．所以，电阻R1两端的电压为：U1=U－U2=6V－1.2=4.8V．故选A．15.【答案】D【解析】因为铁线和铝线的长度和粗细都相同，所以铁线的电阻大于铝线的电阻，远距离输送电能的过程中应选择电阻较小的输电线路．16.【答案】亮了；导体；变暗；越大．【解析】在图甲中，把玻璃珠接入电路中，闭合开关，发现小灯泡不发光，说明玻璃珠不容易导电，是绝缘体．当玻璃珠加热到红炽状态时，发现小灯泡发光，说明此时玻璃珠容易导电，成了导体；在图乙中，电阻与导体的温度有关，对于大多数金属导体而言，电阻随温度的升高而增大．所以当用酒精灯对钨丝进行加热时，钨丝的温度越高，电阻越大，此时电路中的电流就会减小，灯泡的亮度就会变暗．17.【答案】滑动变阻器【解析】转动旋钮，连入电路中的电阻值发生变化，引起灯泡的功率发生变化，灯泡亮度就会发生变化，所以旋钮控制的电器元件相当于滑动变阻器．18.【答案】AP；左【解析】因为电阻丝被接入电路中是由下面的接线柱决定的，即就是下面被连接的接线柱与滑片P 之间的部分；由图中可知：变阻器接入电路中的是AP段．当滑片P向左移动时，电阻的长度变短，连入电阻变小．19.【答案】（1）错误；UAB+UBC不等于UAC，不符合串联电路电压关系；（2）串联电路中电流关系【解析】（1）两个灯泡是相同的，灯泡两端的电压应该是相同的，如果实验准确，UAC跟UAB与UAC 之和相等，实验中是存在误差的，但是不会相差很悬殊．错误的是UAC；（2）据所学的电学实验可知，利用上述串联电路，还可以探究串联电路中电流的关系；20.【答案】（1）（2）断开；（3）2.6V；（4）电压表正负接线柱接反．【解析】（1）从电源正极开始依次经过开关、L2、L1回到电源负极，电压表并联在灯泡L1两端，电路图如下：（2）在连接电路时，开关必须断开；（3）由实物图可知，电压表选择的是0～3V量程，对应的分度值是0.1V，指针指在2V后面第6个小格上，读数为2V+0.1V×6=2.6V；（4）如图，如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“-”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的．21.【答案】（1）2.4；（2）不能；电压表正负接线柱接反；（3）0～15V；（4）滑动变阻器；改变电路中的电流（电压）．【解析】（1）电压表的量程为0～3V，分度值为0.1V，示数为2.4V；（2）只把电压表与A点连接的接线柱改接到C点，这样电压表的正负接线柱接法错误，不能测出L2两端的电压；（3）AC两端的电压等于电源电压，等于6V，所以电压表应选择0～15V的量程；（4）为了方便进行多次实验，可在电路中串联滑动变阻器来改变电路中的电流或电压．22.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．23.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.24.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．。

word版初中物理第十六章《电压电阻》测试卷一、单选题(共12小题)1.如图所示的电路中，当开关S闭合时，电压表是测量（）A．L1灯两端的电压B．L2灯两端的电压C．电源电压D．L2灯和电源电压两端电压2.用实验研究导体的材料、长度、横截面积对电阻的影响时，供选择的导线规格如表：你认为下面对导体选择最合理的一组是（）A． ①①①①B． ①①①①C． ①①①①D． ①①①①3.如图所示，若将电流表与电压表位置互换，当开关S闭合后，造成的后果为（）A．电流表、电压表都会烧坏B．电流表、电压表都不会烧坏C．电压表烧坏，电流表不会烧坏D．电流表会烧坏，电压表不会烧坏4.图中要用电压表测量灯L两端的电压，正确的接法是（）A．B．C．D．5.如图所示，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是（）A．b、c B．a、d C．a、b D．c、d6.如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（）A．B．C．D．7.有四段导线，甲、乙、丙都是铜线,丁是镍铬合金线,甲与乙等长而甲比乙粗,乙与丙等粗而乙比丙短,丙与丁等长且等粗.关于它们的电阻,下列判断中正确的是（）A．甲的电阻最大B．丁的电阻最大C．乙的电阻最大D．丙的电阻最大8.如图所示电路中，当开关S闭合时，电压表测的是谁的电压（）A． L1 B． L2C． L1L2总电压D．电源和L19.如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（）A．B．C．D．10.两个电阻R1和R2并联在电路中，通过电阻R1和R2的电流之比I1：I2=4：3，则电阻R1和R2的两端电压之比为（）A． 4：9 B． 1：1C． 3：2 D． 2：311.关于电阻，下列说法中正确的是（）A．绝缘体不容易导电，是因为它们没有电阻B．导体和绝缘体的电阻大小只跟材料有关C．将一根铜导线均匀拉长后，其电阻变大D．铜导线的电阻一定比铝导线的电阻小12.下列说法正确的是（）A．导体两端电压为零时，导体电阻消失B．导体的电阻越大，通过它的电流越小C．通过导体的电流越大，说明导体的电阻越小D．导体的电阻越大，它对电流的阻碍作用越大二、填空题(共3小题)13.一节普通干电池的电压为______ 伏．在如图中，A端为干电池的______ 极（选填“正”或“负”）．14.在探究串联电路的电压关系时，小明同学设计的实验电路如图所示．他先用电压表正确地测量了灯泡L1两端的电压，为了测量灯泡L2两端的电压，他想将电压表接A点的那一段导线改接到电路的C点，而保持电压表接B点不动，你认为这种接法是______ （选填“正确”或“不正确”）的，理由是 ______ ．15.如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线和指针偏转可知：锌片是盐水电池的 ______ 极，电池的电压为______ V．三、实验题(共1小题)16.在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小明把两只灯泡L1、L2串联起来接到电源上，如图1所示：（1）当分别把电压表连在图中AB两点、BC两点及AC两点时，闭合开关后测得的数据是：UAB=0，=12V，UAC=12V，则故障可能是 ______ ．UB C（2）故障排除后，实验正常进行，通过测量得到了两组实验数据如下表：分析两组实验数据，可得出： ______ ．（3）本实验设计你认为有什么不合理或可以改进的地方吗？若有，请加以说明（若是电路改进则填写在图2虚线框内）．四、计算题(共3小题)17.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．18.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？19.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？五、作图题(共1小题)20.在如图所示电路的〇里填上适当的电表符号，使之成为正确的电路．答案解析1.【答案】B【解析】电压表侧电压时，应当并联在电路中，即与被测电路并联；此题中，电压表与灯泡L2并联；故电压表是测L2两端的电压；2.【答案】C【解析】如果探究电阻与导体材料的关系时，导体的长度和横截面积不变，导体的材料不同，所以可以选择的导体有：①①或①①或①①或①①；如果探究电阻与导体长度的关系时，导体的材料和横截面积不变，导体的长度不同，所以可以选择的导体有：①①或①①或①①或①①；如果探究电阻与导体横截面积的关系时，导体的材料和长度不变，导体的横截面积不同，所以可以选择的导体有：①①或①①或①①或①①；从分析的结果可以看出，只有C选项中的导体可以探究影响电阻大小的因素，因此选择C．3.【答案】B【解析】电流表与电压表位置互换后，电压表串联在电路中，电流表与灯并联，因为电压表的电阻无限大，电路中电流很小，所以不会烧坏电流表和电压表．4.【答案】B【解析】连接电压表时，电流都要从正接线柱入，负接线柱出；电压表与被测用电器并联．A、电压表正负接线柱接反，故A错误；B、电压表与灯L并联，且正负接线柱连接正确，故B正确；C、电压表与灯L串联了，故C错误；D、电压表与灯L串联，且正负接线柱接反了，故D错误．5.【答案】B【解析】A、选择的接线柱b、c，滑动变阻器连入bP段，滑片P向右移动时，连入电路的电阻变小．不符合题意．B、选择的接线柱a、d，滑动变阻器连入aP段，滑片P向右移动时，连入电路的电阻变大．符合题意．C、选择的接线柱a、b，滑动变阻器相当于定值电阻(ab段)，连入电路的电阻不变．不符合题意．D、选择的接线柱c、d，滑动变阻器被短路，连入电路的电阻为零．不符合题意．6.【答案】D【解析】A、图中接A、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故A不符合题意．B、图中接A、D接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故B不符合题意．C、图中接A、B接线柱；故当滑片向右移动时，连入电路的电阻丝的长度不变，连入电路的电阻不变，故C不符合题意．D、图中接B、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变小，连入电路的电阻变小，故D符合题意．7.【答案】B【解析】导体电阻由导体材料、长度、横截面积决定，在材料一定时，导体越长，横截面积越小，其电阻的阻值越大；相同长度和横截面积的电阻线的阻值还与其材料有关．（1）甲、乙、丙都是铜线，材料相同，甲与乙等长而甲比乙粗，则甲的电阻小于与乙的电阻；乙与丙等粗而乙比丙短，则乙的电阻小于丙的电阻；因此R甲＜R乙＜R丙；（2）丙与丁等长且等粗，丙是铜线，丁是镍铬合金线，丙与丁材料不同，由于铜的导电性能比镍铬合金的导电能力强，所以丙的电阻小于丁，所以R甲＜R乙＜R丙＜R丁；8.【答案】B【解析】从电路图中可以看出，当S闭合，电压表并联在L2两端，因此电压表测量L2两端的电压．9.【答案】A【解析】A、滑动变阻器和灯泡是串联的，移动滑动变阻器的滑片，可以改变电路中的电阻，进而改变电路中的电流，改变灯泡的亮度．符合题意．B、灯泡被短路，灯泡不亮，滑动变阻器更不能调节灯泡的亮度．不符合题意．C、滑动变阻器接入下半段，灯泡和滑动变阻器的下半段是并联的，滑动变阻器不能改变灯泡的亮度．不符合题意．D、灯泡和滑动变阻器都被导线短路，灯泡不能发光，滑动变阻器更不能调节灯泡的亮度．不符合题意．10.【答案】B【解析】并联电路两端的电压相等，两个电阻R1和R2并联在电路中，电阻R1和R2的两端电压之比U1：U2=1：1.11.【答案】C【解析】A、绝缘体不容易导电，是因为它们的电阻很大，故A错误；B、决定导体电阻大小的因素有长度、材料和横截面积，故B错误；C、因为材料不变时，横截面积越小、长度越长的电阻越大，故C正确；D、因为电阻的大小除了与材料有关外，还和长度及横截面积有关，故D错误．12.【答案】D【解析】（1）电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长度、横截面积有关，而与导体两端的电压、通过的电流无关，故A、B、C错误；（2）导体的电阻越大，表示它对电流的阻碍作用越大，故D正确．13.【答案】1.5；正【解析】一节干电池的电压为1.5V．干电池的正极为碳棒，顶端有一个金属帽，负极为锌筒．14.【答案】不正确；电压表正负接线柱接反．【解析】（1）用电压表正确地测量了灯泡L1两端的电压．说明A和电压表的负接线柱相连，B和电压表的正接线柱相连．为了测量灯泡L2两端的电压，他想将电压表接A点的那一段导线改接到电路中的C点，而保持电压表接B点的导线不动．这样电流从电压表的负接线柱流入，正接线柱流出，所以这种做法不正确．15.【答案】负；0.6．【解析】根据图示可知，因为锌片与电压表的负接线柱相连，因此锌片为盐水电池的负极；电压表的量程为0～3V，分度值为0.1V，示数为0.6V．16.【答案】（1）L1短路，或L2断路，或L1短路同时L2断路（任答对一种即可）；（2）串联电路中，总电压等于各部分电路两端的电压之和；（3）本题原实验是通过更换不同的灯泡进行多次测量，实验过程比较麻烦，可通过调节滑动变阻器进行多次测量，实验电路图如下图所示．【解析】（1）如果灯泡L1短路，电路中只有灯泡L2电压表相当于测量的电源电压，所以有UAB=0，=12V，UAC=12V；UBC如果灯泡L1正常，灯泡L2开路，电压表相当于测量的电源电压，所以有UAB=0，UBC=12V，=12V；UA C如果灯泡L1短路，同时灯泡L2开路，电压表相当于测量的电源电压，所以有UAB=0，UBC=12V，=12V．UAC综上所述可知导致该现象的原因是：灯泡L1短路或L2断路，或L1短路同时L2断路（任答对一种即可）（2）由表中的实验数据可知4+8=12，6+6=12，所以可得结论为：串联电路中，总电压等于各部分电路两端的电压之和．（3）本题原实验是通过更换不同的灯泡进行多次测量，实验过程比较麻烦，可通过调节滑动变阻器进行多次测量，实验电路图如下图所示．17.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.18.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．19.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．20.【答案】【解析】由电路图可知，要使两灯泡都能正常工作，则两灯泡应该并联，则左边的圈应为电流表，中间的圈应为电压表，如图所示．。

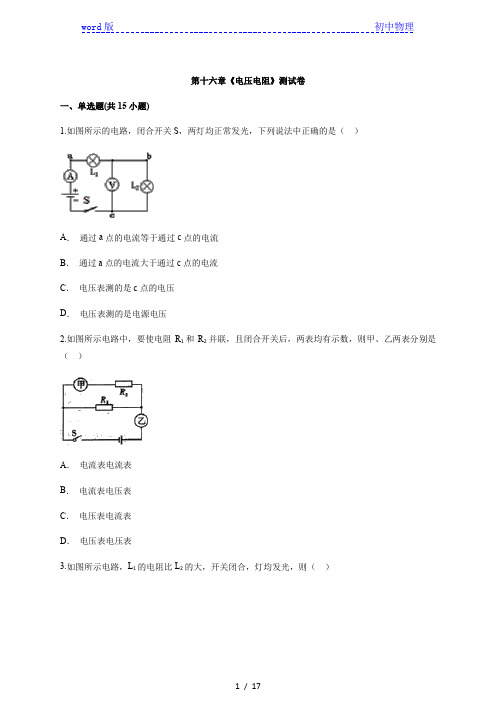

第十六章《电压电阻》测试卷一、单选题(共15小题)1.如图所示的电路，闭合开关S，两灯均正常发光，下列说法中正确的是（）A．通过a点的电流等于通过c点的电流B．通过a点的电流大于通过c点的电流C．电压表测的是c点的电压D．电压表测的是电源电压2.如图所示电路中，要使电阻R1和R2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（）A．电流表电流表B．电流表电压表C．电压表电流表D．电压表电压表3.如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（）A．V示数等于V1示数B．V1示数大于V2示数C．A示数大于A1示数D．A2示数大于A1示数4.如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（）A．甲接入电流表，乙接入电压表B．甲、乙均接入电流表C．甲、乙均接入电压表D．甲接入电压表，乙接入电流表5.如图所示的各电路图中，电流表和电压表的使用均正确的是（）A．B．C．D．6.有四段导线，甲、乙、丙都是铜线,丁是镍铬合金线,甲与乙等长而甲比乙粗,乙与丙等粗而乙比丙短,丙与丁等长且等粗.关于它们的电阻,下列判断中正确的是（）A．甲的电阻最大B．丁的电阻最大C．乙的电阻最大D．丙的电阻最大7.如图，在探究串联电路的电压规律时，闭合开关，小东用电压表测出L1、L2和AC两端的电压分别为2.3V、2.2V、4.5V．下一步的操作应该是（）A．整理器材，结束实验B．换用不同规格的小灯泡，多次实验C．分析数据，得出结论D．换用电压表的另一量程，再测出一组电压值8.如图示，已知两只灯泡L1和L2是串联的，则在①、①和①三个电表中（电流表或电压表）判断正确的是（）A．①是电流表，①和①是电压表B．①和①是电压表，①是电流表C．①和①是电流表，①是电压表D．①①和①都是电流表9.在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，下面实验探究活动中他不可能完成的是（）A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系10.如图是小明家安装的换气扇和照明灯的电路图，下列说法正确的是（）A．换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．换气扇和照明灯工作时，通过它们的电流一定相等D．换气扇和照明灯工作时，它们两端的电压一定相等11.小宁的探究小组在练习使用电压表时，军军把电压表接成了如图所示的电路．当闭合开关时所发生的现象是（）A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数12.如图所示是变阻器连入电路的四种不同的接法，那么，在这四种接法中，哪一种具有这样的功能:当金属滑片P向右滑动时，电路中的灯光变暗（）A．B．C．D．13.如图，当滑片P向A端移动时，下列判断正确的是（）A．通过电阻器的电流变小B．通过灯泡的电流不变C．电流表的示数变小D．变阻器接入电路中的电阻变小14.如图所示，闭合开关，两灯都发光，各电表都能正常工作．下列判断正确的是（）A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、丙是电压表，乙是电流表D．甲、乙是电流表，丙是电压表15.如图所示，当开关S闭合后，灯L1、L2、L3均发光，下列说法中正确的是（）A．灯L1、L2、L3是串联在电路中的B．甲、丙表是电流表，乙表是电压表C．甲、乙、丙是三只电流表D．乙表测的是灯L2、L3两端的电压之和二、填空题(共3小题)16.电位器是电器设备中常用的电路元件，实物与结构示意图如图所示，在音响设备中电位器必须与扬声器______ （填“串”或“并”）联．已知流过扬声器线圈中的电流越大，音量越强，若要实现沿顺时针方向旋转调节旋纽时，提高音量，必须将______ 和______ （填相应的字母）接入电路．17.用电压表测电压时，让电压表与被测用电器______ 联，使电流从正接线柱流入，从负接线柱流出，被测电压不能超过电压表的______ 测量值．18.在给家庭电路布线时，电工师傅通常选择红、黄、绿（蓝）三种颜色绝缘皮的导线，其中黄色作为接地线，绿（蓝）色作为零线，红色则作为______ 线．给大功率用电器供电的导线，应该选择横截面积较______ （选填“大”、“小”）的铜芯导线，目的是为了______ ．三、实验题(共3小题)19.毛刚同学按如图所示的电路进行实验，得到下列的实验数据．（1）由图可知L1、L2连接方式是______ ；（2）由表中的实验数据中A1、A2的示数可得出结论______ ；（3）由表中的实验数据V1、V2、V3的示数可得出结论______ ．20.在探究串、并联电路规律的实验里，王大海进行了如下操作：（1）①把两个标有“2.5V0.3A”的小灯泡L1和L2串联起来接到电源上，使灯泡发光（如图甲所示）．①分三次接入电压表，分别测量AB之间、BC之间、AC之间的电压并记入表一．（2）①把上述两个灯泡改接成并联后，接到另一电源上，使灯泡发光（如图乙所示）．①分三次接入电流表，分别测量A、B、C三点的电流并记入表二．请你评估：（1）表一的测量结果有一个是错误的，错误的是______ ，判断的依据是______（2）表二的测量结果是否可能？谈谈你的观点．21.如图所示，在探究影响导体电阻大小因素的实验中，导线a、b、c粗细相同，b、d粗细不同；a、b、d长度相同（1）该实验是通过观察______ 的示数间接比较导线电阻的大小．（2）选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的______ 有关．（3）选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的______ 有关．（4）选用导线______ 分别接入电路中，是为了探究电阻大小跟导体的横截面积有关．（5）影响导体电阻大小因素除了上述因素外，还可能跟______ 有关．四、计算题(共3小题)22.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？23.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．24.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？答案解析1.【答案】A【解析】A、因为串联电路电流处处相等，故通过a点的电流等于通过c点的电流，故A正确；B、通过a点的电流应等于通过c点的电流，故B错误；C、电压表与灯泡L2并联，测的是灯泡L2两端的电压，故C错误；D、电压表与灯泡L2并联，测的是灯泡L2两端的电压；不是测电源电压，故D错误.2.【答案】A【解析】由于两电阻并联，位于干路上的乙电表一定是电流表，否则电路为电压表测电源的电路，即不为并联电路；甲电表与电阻R2串联，必为电流表，否则电路为R1的简单电路，与题意不符，所以，甲乙两电表均为电流表．3.【答案】A【解析】（1）由左图可知，L1、L2并联，电表V1测L1两端电压，电表V2测L2两端电压，电压表V测电源电压，并联电路中各支路电压相等，都等于电源电压．故V示数等于V1示数，等于V2示数，故A正确、B错误；（2）由右图可知，L1、L2串联，在串联电路中，电流处处相等，因此A示数等于A1示数，等于A2示数，故CD错误．4.【答案】A【解析】电流表相当于导线使用时与被测电路元件串联，电压表相当于开路使用时与被测电路元件并联，根据电压表和电流表的正确使用方法以及在电路中的作用进行分析．A．甲接入电流表，乙接入电压表时，两灯泡并联，甲电流表测通过L2的电流，乙测电源的电压，两灯泡均能发光，故A符合；B．甲、乙均接入电流表时，会造成电源短路，两灯泡不发光，故B不符合；C．甲、乙均接入电压表时，L2断路，不能发光，故C不符合；D．甲接入电压表，乙接入电流表时，L2短路，不能发光，故D不符合．5.【答案】D【解析】A、电流表并联在电源两端，会烧坏电流表．此选项错误；B、电压表与灯泡串联，无法测量灯泡两端电压．此选项错误；C、电流没有从电流表的“+”接线柱流入，从“-”接线柱流出．此选项错误；D、电表连接方法及电流方向正确．此选项正确．6.【答案】B【解析】导体电阻由导体材料、长度、横截面积决定，在材料一定时，导体越长，横截面积越小，其电阻的阻值越大；相同长度和横截面积的电阻线的阻值还与其材料有关．（1）甲、乙、丙都是铜线，材料相同，甲与乙等长而甲比乙粗，则甲的电阻小于与乙的电阻；乙与丙等粗而乙比丙短，则乙的电阻小于丙的电阻；因此R甲＜R乙＜R丙；（2）丙与丁等长且等粗，丙是铜线，丁是镍铬合金线，丙与丁材料不同，由于铜的导电性能比镍铬合金的导电能力强，所以丙的电阻小于丁，所以R甲＜R乙＜R丙＜R丁；7.【答案】B【解析】在探究串联电路的电压规律时，应该多做几次实验，寻找普遍规律，并且还要换用不同器材．A．应该多做几次实验，故A错误；B．多做几次实验，寻找普遍规律，需要我们换用不同规格的小灯泡，故B正确；C．只有一次实验就进行数据分析，实验结论具有偶然性，也有可能得出错误结论，故C错误；D．换用量程，只能对数据有要求，不能得出普遍规律，故D错误；8.【答案】B【解析】本题要求两只灯泡串联连接，则电路中只有一条电流的路径，如下图中红线所示，则可以判断电流通过的电表①为电流表，没有通过的电表①和①为电压表．9.【答案】C【解析】A、当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成，不符合题意；B、当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成，不符合题意；C、当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成，符合题意；D、探究导体电阻与温度的关系，可控制长度、材料和横截面积不变，改变温度，能够完成，不符合题意.10.【答案】D【解析】并联电路中，各用电器工作时互不影响；并联电路两端电压相等，并联电路中，干路电流等于各支路电流之和．AB、换气扇和照明灯并联并且都有单独开关控制，则通过电键的控制两用电器可以单独工作，也可以同时工作，故AB错误；C、由于两用电器功率不同，则换气扇和照明灯工作时，通过它们的电流一定不相等；故C错误；D、由并联电路的特点可知工作时两端的电压一定相等，故D正确．11.【答案】C【解析】由于电压表的电阻比较大，串联使用时，电路中的电流很小，灯泡不会亮，但电压表有读数，接近于电源电压．12.【答案】B【解析】A、滑动变阻器全部接入，故无论如何调节滑片，接入电阻均不变，故灯泡亮度没有变化，故A错误；B、由图可知，滑动变阻器接入了右侧部分，故当滑片向右移时接入电阻变小，故灯泡变亮，故B 正确；C、由图可知，滑动变阻器接入了左侧部分，故当滑片向右移时接入电阻变大，故灯泡变暗，故C 错误；D、由图可知，滑动变阻器接入了左侧部分，故当滑片向右移时接入电阻变大，故灯泡变暗，故D 错误.13.【答案】D【解析】由图可知，滑动变阻器接入了左下方的接线柱，接入电路的电阻为AP段，则滑片向A移动时，滑动变阻器接入部分减小，即接入电路中的电阻变小，故D正确；在这个串联电路中，由于电阻减小，电路中的电流将增大，即电流表的示数、通过灯泡的电路及滑动变阻器的电流均增大，故A、B、C错误.14.【答案】C【解析】如果两灯泡串联，电流从电源正极依次通过两灯泡和乙表回到电源负极，因此乙为电流表，甲、丙为电压表；如果两灯并联，需将两灯泡“首首相接、尾尾相接”，因此甲、丙为电流表，乙为电压表，所以在四个选项中只有C说法是有可能的，其它选项都不正确．15.【答案】C【解析】因为甲表与电源串联，因此甲为电流表，如果三个灯泡串联，闭合开关后，电流从甲表和灯泡L1直接回到电源负极，因此电路不可能为串联电路，那么三个灯泡一定为并联连接，因此只有当甲、乙和丙都为电流表时，三个灯泡并联．16.【答案】串；A；B．【解析】音响中用以调节音量的一种电位器，实质就是一个滑动变阻器，转动旋钮改变了接入电路的电阻，从而改变了电路中的电流，达到调节收音响音量的目的．所以电位器应与扬声器串联．顺时针方向旋转调节旋纽时，提高音量，即使扬声器电流变大，电阻变小，由图中A和B接入电路．17.【答案】并；最大．【解析】电压表的连接方法：电压表应与被测用电器并联；电流必须从正接线柱流入，从负接线柱流出；被测电压不能超过电压表的最大测量值．18.【答案】火；大；减小导线的电阻．【解析】家庭电路中，红色作为火线；给大功率的用电器供电时，电路中电流较大，为了降低导线上电能的损失，因此选择电阻比较小的导线，所以是横截面积较大的铜线．19.【答案】（1）串联；（2）串联电路中处处电流相等；（3）串联电路中总电压等于各部分电压之和．【解析】（1）根据电路图可知，L1、L2顺次连接，因此L1与L2串联；（2）由表格数据可知，电流表A1表示数和A2示数均为0.5A，故可得结论：串联电路中各处的电流相等；（3）由表格数据可知，电压表V的示数等于电压表V1和V2的示数之和，故可得结论：串联电路中总电压等于各部分电压之和．20.【答案】（1）U AC；因为U AC跟U AB与U AC之和相差太大．（2）两个灯泡是相同的，两个灯泡中的电流应该是相同的．如果实验准确，I C=I A+I B．实验中是存在误差的，因为A点和B点电流之和接近C点的电流，在误差范围内，符合并联电路干路电流等于各支路电流之和的规律．【解析】（1）两个灯泡是相同的，灯泡两端的电压应该是相同的，如果实验准确，U AC跟U AB与U AC 之和相等，实验中是存在误差的，但是不会相差很悬殊．错误的是U AC，判断依据是因为U AC跟U AB 与U AC之和相差太大．（2）两个灯泡是相同的，两个灯泡中的电流应该是相同的．如果实验准确，I C=I A+I B．实验中是存在误差的，因为A点和B点电流之和接近C点的电流，在误差范围内，符合并联电路干路电流等于各支路电流之和的规律．21.【答案】（1）电流表；（2）材料；（3）长度；（4）b、d；（5）温度．【解析】（1）当接入电路不同的导体时，可通过观察灯泡的亮暗或观察电流表示数来比较导体电阻的大小；（2）由图可知，导线a、b的粗细、长度均相同、材料不同，因此选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的材料有关；（3）由图可知，导线b、c的粗细、材料均相同、长度不同，因此选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的长度有关；（4）由图可知，导线b、d的长度、材料均相同、粗细不同，因此选用导线b、d分别接入电路中，是为了探究电阻大小跟导体的横截面积有关；（5）影响导体电阻大小因素除了导体的材料、长度、横截面积外，还可能跟温度有关．22.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．23.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.24.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．。

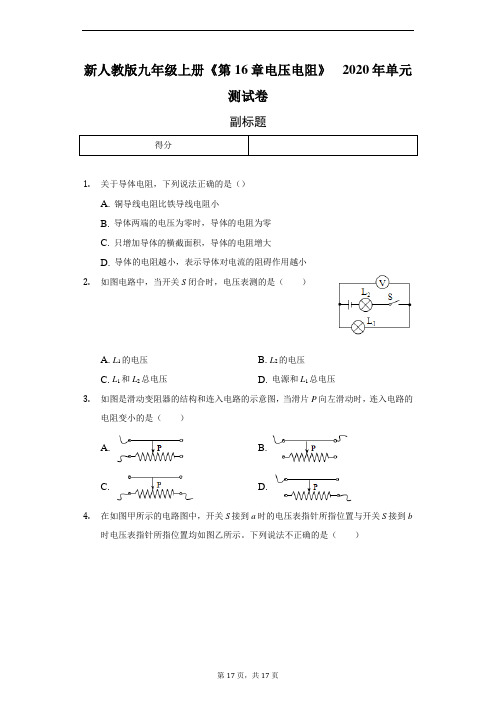

新人教版九年级上册《第16章电压电阻》2020年单元测试卷副标题得分1.关于导体电阻，下列说法正确的是（）A. 铜导线电阻比铁导线电阻小B. 导体两端的电压为零时，导体的电阻为零C. 只增加导体的横截面积，导体的电阻增大D. 导体的电阻越小，表示导体对电流的阻碍作用越小2.如图电路中，当开关S闭合时，电压表测的是（）A. L1的电压B. L2的电压C. L1和L2总电压D. 电源和L1总电压3.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（）A. B.C. D.4.在如图甲所示的电路图中，开关S接到a时的电压表指针所指位置与开关S接到b时电压表指针所指位置均如图乙所示。

下列说法不正确的是（）A. 电源电压为7.5VB. 灯L2两端的电压为1.5VC. 灯L2两端的电压为6VD. 灯L1两端的电压为6V5.长沙市区2019年实验考试“探究串联电路的电压关系”，某同学按如图（a）所示连接电路。

闭合开关后，用电压表分别测量U ab、U bc、U ac三处电压，关于在实验过程中出现的情况，下列说法正确的是（）A. 连接电路的过程中不用考虑开关的状态B. 测出U ab间电压后，保持b不动，将a改接到c，可以测出U bcC. 连接好电路，闭合开关后电压表示数如图b所示的情况，必须将电压表校零D. 实验时电压表示数U ab=U ac，且示数不为0，可能是a、b之间发生了断路6.如图所示电路中,甲、乙两处分别接入电流表或电压表,当开关S闭合后,为使两灯均亮,则下列接法正确的是( )A. 甲接电压表,乙接电流表B. 甲、乙均接电流表C. 甲、乙均接电压表D. 甲接电流表,乙接电压表7.图示电路中各元件完好，A，B，C，D为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数。

则与电压表相连的两个接线柱可能是（）A. A和BB. C和DC. A和DD. B和C8.利用如图所示的电路“探究影响电阻大小的因素”，则说法中正确的是（）A. 该实验运用了转换法B. 利用该电路只能探究电阻与长度的关系C. 将电流表换成小灯泡，实验效果会更明显D. 用电流表示数反映电阻大小，说明电阻大小与电流有关9.有四段导线，甲、乙、丙都是铜线，丁是镍铬合金线，甲与乙等长而甲比乙粗，乙与丙等粗而乙比丙短，丙与丁等长且等粗。

第十六章《电压电阻》测试卷一、单选题(共12小题)1.为架设一条输电线路，有粗细相同的铁线和铝线可供选择，下面叙述最合理的是（）A．因铁线坚硬，应选铁线B．因铝线易于架设，应选铝线C．因铁较便宜，应选铁线D．因铝线电阻小，应选铝线2.如图所示，小灯泡能发光，下列说法正确的是（）A． a、b都是电流表B． a、b都是电压表C． a是电流表，b是电压表D． a是电压表，b是电流表3.如图所示电路，下例说法正确的是（）A．只闭合S1时，R1、R2并联B．同时闭合S1、S2时，R2、R3串联C．只闭合S1时，两电压表示数相等D．同时闭合S1、S2时，两电压表示数不相等4.如图所示电路中，当开关S闭合时，电压表测的是谁的电压（）A． L1B． L2C． L1L2总电压D．电源和L15.下列说法中错误的是（）A．电源是提供电压的装置B．电压是形成电流的原因C．电流是自由电荷定向移动形成的D．电路两端有电压就一定有电流6.如图所示，若将电流表与电压表位置互换，当开关S闭合后，造成的后果为（）A．电流表、电压表都会烧坏B．电流表、电压表都不会烧坏C．电压表烧坏，电流表不会烧坏D．电流表会烧坏，电压表不会烧坏7.当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是（）A．导线较粗的电阻大B．若它们粗细相同，则导线较长的电阻大C．导线较细的电阻大D．若它们长度相同，则导线较粗的电阻大8.如图所示是小明设计的实验探究电路，AB是一段铅笔芯，C为可以自由移动的金属环，且与铅笔芯接触良好，当C左右移动时，电压表V1和V2示数同时发生变化，可得出多组实验数据，通过此实验探究可以验证的结论是（）A．在串联电路中，电流处处相等B．在串联电路中，总电压等于各部分电路两端电压之和C．在串联电路中，总电阻等于各部分电路电阻之和D．电压一定时，电流与电阻成反比9.如图所示，AB和CD是由同种材料制成的长度相同、横截面积不同的两段导体，比较这两段导体的电阻大小，有（）A． R AB＞R CDB． R AB=R CDC． R AB＜R CDD．无法判断10.如图，在探究串联电路的电压规律时，闭合开关，小东用电压表测出L1、L2和AC两端的电压分别为2.3V、2.2V、4.5V．下一步的操作应该是（）A．整理器材，结束实验B．换用不同规格的小灯泡，多次实验C．分析数据，得出结论D．换用电压表的另一量程，再测出一组电压值11.如图所示，关于电流表和电压表的使用方法中正确的是（）A．B．C．D．12.如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的（）A．电流B．电压C．电阻D．电能二、填空题(共3小题)13.录音机喇叭里放出悠扬的钢琴乐曲时，当旋转音量开关，使电位器连入电路中的电阻______ （选填“变大”“变小”“不变”），从而使声音变大．14.如图所示的旋盘式变阻箱，显示的阻值为 ______ Ω，该电阻箱的电阻变化范围是 ______ Ω．15.如图所示，滑动变阻器标有“15Ω 1A”字样，表示该滑动变阻器的最大阻值是________，__________为1A.滑动变阻器是根据__________的原理制成的.三、实验题(共1小题)16.文文同学在“探究滑动变阻器的作用”实验中：[设计并进行实验]（1）实验前观察滑动变阻器铭牌上标有“20Ω 2A”字样，如图所示，若要把它其中的两个连线柱连接到电路中去，共有______ 种正确接法；“20Ω”指的是______ 接线柱间的电阻值，“2A”指的是______（2）现再给电源、小灯泡、开关各一个，导线若干，正确连接好电路，将滑动变阻器的滑片向右移灯泡变暗，说明选择了一个上接线柱和一个下接线柱 ______ （选填“A”或“B”）．[得出结论]（3）滑动变阻器的作用是： ______ 从而改变灯泡的亮度．[实验拓展]滑动变阻器的阻值可以在0~20Ω之间变化，聪明的文文同学想通过实验找到滑动变阻器的中点位置，他借来了两只电压表完成了实验．（4）按电路图连接好实物电路，连线时注意断开开关．（5）闭合开关S，移动滑动变阻器的滑片，观察______ ，当它们示数______ 时，则此时滑片位置就是它的中点位置，这是利用串联 ______ 原理来判断的．四、计算题(共3小题)17.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？18.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？19.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．五、作图题(共1小题)20.在如下的电路图中填上恰当的电表答案解析1.【答案】D【解析】因为铁线和铝线的长度和粗细都相同，所以铁线的电阻大于铝线的电阻，远距离输送电能的过程中应选择电阻较小的输电线路．2.【答案】D【解析】电流表与被测用电器串联测量通过的电流，在电路中相当于导线；电压表与被测用电器并联测量用电器两端电压，在电路中相当于断路．读图可知，电表b与灯泡串联在一起，所以一定是电流表，而电表a则并联在灯泡与电流表的两端，所以一定是电压表．3.【答案】B【解析】（1）只闭合S1时，R1、R2、R3依次连接即为串联，电压表V1测R2两端的电压，电压表V2测R1与R2两端的电压之和，因串联电路中总电压等于各分电压之和，所以，电压表V2的示数大于V1的示数，故AC错误；（2）同时闭合S1、S2时，R2、R3依次连接即为串联，电压表V1、V2均测R2两端的电压，则两电压表示数相等，故B正确，D错误．4.【答案】B【解析】从电路图中可以看出，当S闭合，电压表并联在L2两端，因此电压表测量L2两端的电压．5.【答案】D【解析】A、电源是提供电压的装置，故A正确；B、电压是推动自由电荷发生定向移动形成电流的原因，故B正确；C、电流是电荷的定向移动形成的，故C正确；D、虽然电压是推动自由电荷发生定向移动形成电流的原因，但是若只有电压，电路断开也不会形成电流，所以有电压不一定有电流，故D错误．6.【答案】B【解析】电流表与电压表位置互换后，电压表串联在电路中，电流表与灯并联，因为电压表的电阻无限大，电路中电流很小，所以不会烧坏电流表和电压表．7.【答案】B【解析】电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、C都不正确．在温度、横截面积和材料相同时，长的铜丝电阻大，故B正确．在温度、长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故D选项错误．8.【答案】B【解析】根据电路图可知，电压表V1测量AC间的电压，电压表V2测量CB间的电压；A、串联电路处处电流相等，但本实验无法测量电路中的电流，因此本实验无法完成；B、电压表V1和电压表V2分别测量串联电路各部分的电压，当C左右移动时，电压表V1和电压表V2的示数同时发生变化，但它们之和不发生改变，故可以探究在串联电路中，总电压等于各部分电路两端电压之和；C、无法测量各电阻的阻值，因此无法探究总电阻与分电阻的关系；D、因为当C左右移动时，电压表V1和电压表V2的示数同时发生变化，无法控制电压一定，故不能探究电压一定时，电流与电阻成反比．9.【答案】A【解析】因为同种材料的导体长度越长、横截面积越小导体的电阻会越大，所以导体AB的电阻大于导体CD的电阻．10.【答案】B【解析】在探究串联电路的电压规律时，应该多做几次实验，寻找普遍规律，并且还要换用不同器材．A．应该多做几次实验，故A错误；B．多做几次实验，寻找普遍规律，需要我们换用不同规格的小灯泡，故B正确；C．只有一次实验就进行数据分析，实验结论具有偶然性，也有可能得出错误结论，故C错误；D．换用量程，只能对数据有要求，不能得出普遍规律，故D错误；11.【答案】A【解析】（1）电流表的正确使用方法是：与被测用电器串联；电流必须从电流表的正极流入，负极流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上；（2）电压表的正确使用方法是：把它并联在用电器两端；必须让电流从正接线柱流入，从负接线柱流出（正接线柱与正极相连，负接线柱与负极相连）；被测电压不能超过电压表所选的量程，否则会烧坏电压表．A、此图中是电流表，串联在电路中，且正负接线柱是正确的，故A正确；B、此图中是电流表，相当于导线，所以此时将电流表并联，会发生短路，故B错误；C、此图中是电压表，应该并联在用电器两端，故C错误；D、此图中的电压表虽然并联在用电器两端，但正负接线柱接反了，故D错误．12.【答案】B【解析】据图可知，此时的电表是电压表，即是用来测量某电路两端电压的仪表，应该并联在电路中，故B正确使用13.【答案】变小．【解析】电位器的实质是一个滑动变阻器，与用电器串联，当旋转音量开关，使电位器连入电路中的电阻变小时，电路中的电流变大，从而使声音变大．14.【答案】3204；0～9999．【解析】（1）第一个转盘下面的乘数是1000，指的是该转盘对应的数字在千位上，指针指在数字3上，即为3000欧．同理可分别读出百位、十位、个位的值，分别是200欧、0欧、4欧．因此此时电阻箱的示数是3204欧．（2）当电阻箱的指针都指向转盘上的数字0时，此时电阻箱接入电路的阻值最小：零．当电阻箱的指针都指向转盘上的数字9时，此时电阻箱接入电路的阻值最大：9999欧．所以电阻箱的电阻变化范围是0～9999欧．15.【答案】15Ω；允许通过的最大电流；改变接入电路中电阻丝的长度来改变电阻【解析】每个滑动变阻器上都有一个铭牌，标识了该滑动变阻器的最大电阻和允许通过的最大电流，铭牌数值为“15Ω 1A” ，表示该滑动变阻器的最大阻值是15Ω，允许通过的最大电流为1A，滑动变阻器是根据改变接入电路中电阻丝的长度来改变电阻的原理制成的.16.【答案】（1）4；A、B；允许通过的最大电流为2A；（2）A；（3）改变电路中的电流；（5）电压表示数；相等；分压．【解析】（1）要把有4个接线柱的滑动变阻器接入电路中两个接线柱，则有4种有效的接法，分别是：AC、AD、BC、BD．当把A、B接入时，电阻阻值为20Ω，是滑动变阻器的最大阻值．2A是允许通过滑动变阻器的最大电流值为2A．（2）把电源、小灯泡、开关连接好电路，将滑动变阻器的滑片向右移灯泡变暗，说明电路中的电流变小，滑动变阻器接入电阻变大，如果选择了一个上接线柱，由图可知，下接线柱应该选择A；滑动变阻器的作用是通过改变接入电路中电阻，改变电路中的电流，从而改变小灯泡的亮度；闭合开关S，移动滑动变阻器的滑片，观察两电压表示数大小，根据串联电路分压特点可知，当两电压表示数相等时，此时滑片位置就是它的中点位置．17.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．18.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．19.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.20.【答案】【解析】电流表相当于导线，与用电器串联测量电路电流；电压表相当于断路，与用电器并联测量两端电压．由图知，上面的电表与电阻串联，所以是电流表；下面的电表与电阻并联，所以是电压表．如图所示．。

第十六章《电压电阻》测试卷一、单选题(共15小题) 1.如图所示电路中，若使电阻R 1与R 2并联，图中的电表分别是（ ）A ． ①是电压表，①是电压表，①是电流表B ． ①是电压表，①是电流表，①是电压表C ． ①是电流表，①是电压表，①是电流表D ． ①是电流表，①是电流表，①是电压表2.如图所示电路中，要使电阻R 1和R 2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（ ）A ． 电流表电流表B ． 电流表电压表C ． 电压表电流表D ． 电压表电压表3.用实验研究导体的材料、长度、横截面积对电阻的影响时，供选择的导线规格如表：你认为下面对导体选择最合理的一组是（ ） A ． ①①①① B ． ①①①①C ． ①①①①D ． ①①①①4.如图（a ）所示的电路，闭合电键S 后，电压表V 和V 1表头上的指针指在如图（b ）所示的位置上，则V 2表的示数（ ）A ． 一定为0.4伏B ． 一定为2伏C ． 可能为9.2伏D ． 可能为6.8伏5.如图所示，当开关S 闭合后，灯L 1、L 2、L 3均发光，下列说法中正确的是（ ）A ． 灯L 1、L 2、L 3是串联在电路中的B ． 甲、丙表是电流表，乙表是电压表C ． 甲、乙、丙是三只电流表D ． 乙表测的是灯L 2、L 3两端的电压之和6.学生实验用的电压表，当使用“-”和“15”两个接线柱时，电压表的量程和最小刻度值分别是（ ） A ． 15V ，0.5V B ． 15V ，1VC ． 3V ，0.1VD ． 3V ，0.05V7.在如图所示的电路连接中，下列说法正确的是（ ）A ． 灯泡L 1和L 2并联，电流表测的是L 1支路的电流B ． 灯泡L 1和L 2并联，电压表测量的是电源电压C ． 灯泡L 1和L 2串联，电压表测的是L 2的电压D ． 灯泡L 1和L 2串联，电压表测的是L 1的电压8.比较两根长度相同、粗细不同的铜导线电阻的大小，下列说法中正确的是（ ） A ． 粗的大 B ． 细的大C ． 一样大D ． 无法确定9.如图所示，闭合开关，两灯并联，各电表都能正常工作．下列判断正确的是（ ）A ． 甲、乙、丙都是电流表B ． 甲、乙、丙都是电压表C ． 甲、乙是电压表，丙是电流表D ． 甲、丙是电流表，乙是电压表10.如图所示，当开关闭合后，电压表测量灯泡L 1两端电压的电路图是（ ）A ．B ．C ．D ．11.如图所示是探究影响导体电阻大小因素的实验装置（导线的数量及连接可改变），演示板上的金属丝长短粗细都相同，A 、B 和C 都是镍铬丝，D 是铜丝、E 是铁丝，下列说法正确的是（ ）A ． 实验中，电流表示数越大说明电阻越大B ． 该装置无法研究电阻与导体长度的关系C ． 该装置无法研究电阻与导体横截面积的关系D ． 在图示情况下，用导线连接B 、C 接线柱，电流表示数将变小 12.如图所示，两灯泡均能正常工作，下列说法正确的是（ ）A ． 1、2是电流表，3是电压表B ． 1是电压表，2、3是电流表C ． 1、2、3是电流表D ． 1是电流表，2、3是电压表13.图中各电路元件的连接均正确，甲、乙为两个电表，则（ ）A ． 甲为电流表，乙为电压表B ． 甲为电压表，乙为电流表C ． 甲、乙都为电流表D ． 甲、乙都为电压表14.如图所示的电路，闭合开关S ，两灯均正常发光，下列说法中正确的是（ ）A ． 通过a 点的电流等于通过c 点的电流B ． 通过a 点的电流大于通过c 点的电流C ． 电压表测的是c 点的电压D ． 电压表测的是电源电压15.在下图中，关于a 、b 的说法正确的是（ ）A ． a 为电流表，b 为电压表B ． a 为电压表，b 为电流表C ． a 、b 都为电流表D ． a 、b 均为电压表二、填空题(共3小题)16.电视信号在天线上感应的电压约为0.1mV ，合 ______ V ．经验证明只有 ______ 的电压对人体来说是安全的．家庭电路的电压为 ______ V ．17.导体对电流的_________作用叫电阻，用符号________表示，电阻的单位是_________用符号_________表示．18.小红家上月5日自来水表的读数为344m3，本月5日自来水表各指针的位置如图所示，所以一个月来她家用去____________m3水(读数到m3即可)，目前我国云南等地旱情严重，请你提出一个可行的节水倡议：____________．三、实验题(共3小题)19.导电性与什么因素有关[猜想与假设]地质温水的导电性与水的温度有关．[设计实验]用电源、开关、电流表、电极、导线、烧杯、地质温水等组成的实验电路如图所示，要完成实验，还需要器材有加热器和 ______ ．[进行实验]（1）按图组装实验装置．（2）测出水的温度并记录．（3）闭合开关， ______ 并记录，（4）其他条件不变，改变水的 ______ ，重复（2）、（3）步骤，[收集并整理实验教据]实验记录如表所示，请你在图中作出电流随温度变化的图像．[分析与论证]实验结论： ______ ．20.在探究“导体的电阻跟哪些因素有关”的问题时，李老师引导同学们作了如下猜想：猜想1：导体的电阻可能跟导体的横截面积有关；猜想2：导体的电阻可能跟导体的长度有关；猜想3：导体的电阻可能跟导体的材料有关；如图是他们进行实验探究时的器材，实验板上固定了四根金属导线，a、b、c三根的长均为1m，d 的长度为0.5m；a、b的横截面积相同，长均为1m，d的长度为0.5m；a、b的横截面积相同，材料不同；a、c的材料相同，但c的横截面积大于a；a、d的材料和横截面积都相同．（1）在探究电阻跟横截面积的关系时，可依次把M、N跟______ 的两端连接，闭合开关，记下电流表示数，分析比较这两根金属丝电阻的大小；（2）依次把M、N跟a、b的两端连接，闭合开关，记下电流表示数，分析比较a、b两根金属丝的电阻大小，可探究电阻跟 ______ 的关系，结论是： ______ ．21.陈慧同学在学了电阻的大小与哪些因素有关后，她决定自己再进行探究，回家后她找来了铅笔芯、废旧灯丝、电池、导线、小灯泡、开关、蜡烛、打火机、鳄鱼夹等，并从学校实验室借出了电流表．（1）她选取了上述的部分器材先连成了图1所示的电路．其中导线缠绕在铅笔芯的A端固定，缠绕在B端的导线可以通过鳄鱼夹左右滑动．该电路研究的是导体的电阻与______ 的关系．刘星同学认为该电路存在着缺陷，你认为该电路的缺陷是 ______ ．电路更改正确后，她发现将鳄鱼夹向左移动电流表示数变大，向右移动电流表示数变小，这说明长度越长，导体的电阻 ______ ．（2）接着陈慧同学又选取了部分元件连成了如图2所示的电路，她发现给废灯丝加热过程中，小灯泡逐渐变暗．这说明灯丝的电阻随温度的升高而 ______ （选填“变大”、“变小”或“不变”）．四、计算题(共3小题)22.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？23.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．24.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？答案解析1.【答案】C【解析】在图中，要想电路中R1和R2并联，则①内必须填相当于开路的电压表，而①和①分别与R1和R2串联，必须填入相当于导线的电流表．2.【答案】A【解析】由于两电阻并联，位于干路上的乙电表一定是电流表，否则电路为电压表测电源的电路，即不为并联电路；甲电表与电阻R2串联，必为电流表，否则电路为R1的简单电路，与题意不符，所以，甲乙两电表均为电流表．3.【答案】C【解析】如果探究电阻与导体材料的关系时，导体的长度和横截面积不变，导体的材料不同，所以可以选择的导体有：①①或①①或①①或①①；如果探究电阻与导体长度的关系时，导体的材料和横截面积不变，导体的长度不同，所以可以选择的导体有：①①或①①或①①或①①；如果探究电阻与导体横截面积的关系时，导体的材料和长度不变，导体的横截面积不同，所以可以选择的导体有：①①或①①或①①或①①；从分析的结果可以看出，只有C选项中的导体可以探究影响电阻大小的因素，因此选择C．4.【答案】C【解析】根据串联电路的电压特点：在串联电路中，总电压等于各用电器两端电压之和．由图知，①电压表V选择0～15V量程时，读数为11V，如果V1选择0～15V量程，读数为9V，则V2的示数为11V-9V=2V；如果V1选择0～3V量程，读数为1.8V，则V2的示数为11V-1.8V=9.2V；①如果电压表V选择0～3V量程时，读数为2.2V，V1一定选择0～3V量程，读数为1.8V，则V2的示数为2.2V-1.8V=0.4V．所以电压表V2的示数为9.2V或0.4V．5.【答案】C【解析】因为甲表与电源串联，因此甲为电流表，如果三个灯泡串联，闭合开关后，电流从甲表和灯泡L1直接回到电源负极，因此电路不可能为串联电路，那么三个灯泡一定为并联连接，因此只有当甲、乙和丙都为电流表时，三个灯泡并联．6.【答案】A【解析】学生实验用的电压表，当使用“-”和“15”两个接线柱时，电压表能测量的最大电压为15V．每一个大格代表5V，每一个小格代表0.5V，所以分度值是0.5V．7.【答案】D【解析】电压表在识别电路时可以看成是开路，由图，电流从电源正极流出通过电流表和L1、开关和L2回到电源负极，所以灯L1和L2串联，电流表测电路中的电流，电压表测L1两端电压．故A、B、C错误，D正确．8.【答案】B【解析】在同样环境下，电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，在长度和材料相同时，细的铜丝电阻大．9.【答案】D【解析】由电路图知：要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以甲表为电流表；由于甲表为电流表，所以乙表只能为电压表，否则会造成电源短路．10.【答案】B【解析】由电压表的使用方法可知：电压表测量L1两端电压，因此电压表必须并联在L1的两端．结合电路图可做出判断．A、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意；B、电压表并联在灯L1两端，测量的是灯L1的电压，符合题意；C、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意；D、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意．11.【答案】B【解析】A、在导体两端的电压不变的条件下，导体的阻值越大通过导体的电流（电流表的示数）就越小，所以本实验可以通过电流表的示数比较导体电阻的大小，电流表示数越大，所接导体阻值越小，故A错误；B、A、B和C都是镍铬丝，且长度都相同，所以无法研究电阻与导体长度的关系，故B正确；C、在研究电阻与导体横截面积的关系时，可以把A单独连入电路，然后把B和C并联后连入电路，进行比较，故C错误；D、在图示情况下，连接B、C接线柱，即把B和C并联后连入电路，此时导体的电阻变小，所以电流表示数将变大，故D错误．12.【答案】B【解析】由电路图可知，1表并联在电路两端，故为电压表；2、3串联在电路中，故为电流表，故B正确，ACD错误．13.【答案】B【解析】乙表与电源串联，故是电流表，甲与右端的灯并联，故是电压表．故选B．14.【答案】A【解析】A、因为串联电路电流处处相等，故通过a点的电流等于通过c点的电流，故A正确；B、通过a点的电流应等于通过c点的电流，故B错误；C、电压表与灯泡L2并联，测的是灯泡L2两端的电压，故C错误；D、电压表与灯泡L2并联，测的是灯泡L2两端的电压；不是测电源电压，故D错误.15.【答案】B【解析】读图可知，因为a和两个灯泡并联，所以a为电压表，b串联在干路中，所以b为电流表，故只有B选项正确．16.【答案】10-4；不高于36V；220.【解析】因为1mV=10-3V，所以0.1mV=0.1×10-3V=10-4V；只有不高于36V的电压才是安全的；家庭电路的电压为220V.17.【答案】阻碍；R；欧姆；Ω．【解析】导体对电流的阻碍作用叫电阻，符号为R；电阻的单位是欧姆，符号为Ω.18.【答案】12；用淘米水浇花．【解析】小红家本月5日水表的字数为：1000m3×0+100m3×3+10m3×5+1m3×6+0.1m3×0=356m3．一个月来她家用水为356m3-344m3=12m3．生活中节约用水的方法：控制水龙头开关至中小水量，及时关水；提倡使用面盆洗脸、洗手；间断放水淋浴．搓洗时应及时关水；用淘米水浇花；衣物要集中洗涤，减少洗衣次数；使用洗涤水、洗衣水冲刷厕所等方法．19.【答案】温度计；（3）观察电流表的示数；（4）温度；图像见下图，地质温水的导电性与水的温度有关，温度越高，电阻越小，导电性越好【解析】要测量水的温度一定要用温度计，所以缺少的实验器材是温度计．水的导电性可通过电流表的示数得出，要改变水温，就要用加热器给水加热，其他条件不变，改变水的温度，重复（2）、（3）步骤；电流随温度变化的图像如图所示：实验结论：地质温水的导电性与水的温度有关，温度越高，电阻越小，导电性越好．20.【答案】（1）a、c；（2）材料；在长度和横截面积都相同时，材料不同的导体电阻不同．【解析】（1）要研究电阻跟横截面积的关系，必须选取材料、长度都相同的两根导线，a、c材料相同且长度相同，横截面积不同，所以应选择a、c；（2）a、b的长度、横截面积都相同，材料不同，所以a、b可以探究电阻与材料的关系．结论是在长度和横截面积都相同时，材料不同的导体电阻不同；21.【答案】（1）导体长度；电流表的电阻很小，电路中电流会过大，电流表可能会被烧坏；越大；（2）变大．【解析】（1）由图可知，铅笔芯的A端固定，缠绕在B端的导线可以通过鳄鱼夹左右滑动，改变了连入电路的电阻丝的长度，所以该电路研究的是导体的电阻与导体长度的关系；由图可知，电路中只有电流表，因为电流表的电阻很小，电路中电流会过大，电流表可能会被烧坏，所以应在原电路中串联一只小灯泡，灯泡可以起到保护电路的作用；电路更改正确后，发现将鳄鱼夹向左移动电流表示数变大，向右移动电流表示数变小，这说明长度越长，导体的电阻越大．（2）用酒精灯给铁丝加热，由于铁丝温度升高，电阻变大，所以可以观察到电流表的示数变小，小灯的亮度逐渐变暗．它表明：金属导体的电阻随温度升高而增大．22.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．23.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.24.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．。

第十六章《电压电阻》测试题一、单选题1．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列常见的数据表述正确的是A ．一节干电池的电压是1.5VB ．电冰箱工作时电流约为5AC ．手机电压是37VD ．对人体的安全电压是36V2．在下列四个图中，苗咪同学在使用电压表和电流表电路，则正确的是（ ）3．如图电路所示，若要求变阻器的滑片P 向左移动时，电流表的示数减小，应将滑动变阻器哪两个接线柱接到M 、N 之间A ．a 、c 或a 、dB ．b 、c 或b 、dC ．a 与bD ．c 与d4．现有A 、B 、C 、D 四根导线，其中A 、B 、C 是镍铬合金线，D 是铜导线，A 、B 长度相同，A 比B 细；B 、C 粗细相同，B 比C 长；C 、D 长度、粗细都相同。

那么在相同温度下，这四根导线的电阻大小关系为（在相同温度下，长短、粗细都相同的镍铬合金线电阻大于铜导线电阻）（ ）A ．ABCD R R R R >>>B ．A BCD R R R R <<< C ．D C B A R R R R >>> D ．D B A C R R R R <<<5．如图所示，电源电压为6V ，有两只完全相同的灯泡L 1、L 2，当只闭合S 2时，电流表示数为0.4A ，则下列说法正确的是（ ）A．只闭合S1、S2时，电流表示数为0.2AB．只闭合S2、S3时，电流表示数为0.4AC．只闭合S2、S3时，电压表示数为6VD．只闭合S1、S2时，电压表示数为3V6．下面四幅图中，哪个电路能测出灯泡L2 两端的电压（）A．B．C．D．7．如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表的都有示数．如果某时刻电路出现故障，电流表的示数变为0，电压表示数变大了，那么故障可能是A．电阻R1短路B．电阻R1断路C．电阻R2短路D．电阻R2断路8．同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（）A．电阻的大小由导体本身的材料、长度和横截面积决定B．当导体被均匀拉长变细时，它的电阻将变小C．电阻是导体本身的一种性质，所以温度不论如何变化它的电阻也不可能为零D．当导体两端电压和通过导体的电流为零时，导体的电阻为零9．在如图所示的电路中，闭合开关后，发现灯L1、L2都不发光，电流表无示数．为了找出发生故障的原因，先用电压表进行检测，发现b、c间的电压为零，a、b间的电压和a、c间的电压都为3V，则电路的故障可能是（）A．L1断路B．L1短路C．L2断路D．L2短路10．在图甲所示的测量电路中，闭合开关后电压表V1和V2的示数分别如图乙、丙所示，则下列说法中正确的是A．电压表V的示数应为15VB．若小灯泡L1突然断路，则电压表V1的示数变为0VC．若小灯泡L1突然断路，则电压表V2的示数变为0VD．若小灯泡L1突然被短接，则电压表V2的示数变为0V11．关于导体的电阻,下列说法中正确的是( )A．通过导体的电流越小,电阻越大B．电阻是导体的属性,跟电流和电压大小无关C．导体两端的电压越小,电阻越小D．以上说法都不对12．在如图所示的串联电路中，闭合开关后，李妍用电流表分别测了通过三个小灯泡L1、L2和L3的电流，并记为I1、I2和I3，那么I1、I2和I3的关系是（）A．I1＞I2＞I3 B．I1=I2=I3 C．I1＜I2＜I3 D．I1+I2=I313．如图所示的电路，电源电压保持不变，R为定值电阻。

人教版九年级物理十六章电压电阻单元测试题一、填空题1、电压表的表盘及指针如图所示，若接“0～3V”量程，电压表的读数为______ V；若接“0～15V”量程，表盘上每一小格代表______ V．2.LED灯是一种新型的高效节能光源,它的核心元件是发光二极管,二极管是由材料制成的在发电厂发电、输送电能等方面若能采用材料,就可以大大降低由于电阻引起的电能损耗。

3、滑动变阻器的原理是通过改变的电阻线的来改变电阻的大小，从而改变电路中或的大小。

4.一根金属线由10cm均匀拉成15cm后，它的电阻将填“变大”、“变小”“不变”），这是因为导线的变大，同时变小的缘故。

若将这根金属线对折后接入电路，其电阻将。

（填“增大”、“减小”或“不变”）。

5、有A、B、C、D四根导线，A是镍鉻合金线，其余三根是铜线；B、C粗细相同，C长B短；C、D长度相同，C 粗D细；A、D长度、粗细均相同。

则这四根导线的电阻关系是6.如图所示的电路中，当S和S1闭合、S2断开时，电压表示数为3.8V。

当S和S2闭合、S1断开时，电压表示数为6V，则此时灯泡L1两端电压为V，灯泡L2两端电压为V；电源电压为V。

7.电压表能直接接在电源两端测量电源电压，这是因为电压表的非常大，不会形成电源________。

8.某电压表有两个量程0~3V和0~15V,现在用它去测量灯泡两端的电压,若估计灯泡两端的电压是2V,则应使用量程V;若不能预先估计电压值,则要先拿电路的线头试触量程的V接线柱,如指针示数小于3V,再使用量程V9.在如图甲所示的电路中,R为电阻丝当闭合开关后,灯泡发光.当用酒精灯对电阻丝加热时,灯泡发光程度变弱,这一现象说明电阻丝的电阻；课堂上老师在注意安全的情况下为同学们演示了如图乙所示的实验,当不给废灯泡的玻璃芯柱加热时,灯泡L不发光，用酒精灯给废灯泡的玻璃芯柱加热到红炽状态时,灯泡发光,这个现象说明玻璃10、下图1中是四个接线柱的滑动变阻器的结构示意图，将接线柱A、D接入电路时，滑片向右移动，接入电路的电阻值________。
