汽车空调工作道理汽车空调工作道理一．汽车空调的工作道理其实汽车空折衷我们熟习的家用空调制冷道理是一样的.都是应用R12或是R134a紧缩释放的刹时体积急剧膨胀就要接收大量热能的道理制冷.(因为R12对大气臭氧层的破坏,出于环保的请求蓬勃国度从1996年开端改用R134a做制冷剂)汽车空调的构造和家用的分体空调类似,它的紧缩机往往是装配在发念头上,并用皮带驱动（也有直接驱动的）,冷凝器装配在汽车散热器的前方,而蒸发器在车里面,工作时从蒸发器出来的低压气态致冷剂流经紧缩机变成高压高温气体,经由冷凝器散热管降温冷却变成高压低温的液体,再经由贮液湿润器除湿与缓冲,然后以较稳固的压力和流量流向膨胀阀,经撙节和降压最后流向蒸发器.致冷剂一遇低压情况即蒸发,接收大量热能.车厢内的空气不竭流经蒸发器,车厢内温度也就是以下降.液态致冷剂流经蒸发器后再次变成低压气体,又从新被吸入紧缩机进行下一次的轮回工作.在全部体系中,膨胀阀是掌握致冷剂进入蒸发器的机关,致冷剂进入蒸发器太多就不轻易蒸发而太少凉气又会不敷,是以膨胀阀是调节中枢.而紧缩机是体系的心脏,体系轮回的动力源泉.尽管汽车空调的空调体系的道理与其它空调体系是雷同的,但汽车空调是移动式车载的空调装配,它与固定式空调体系比拟,动转前提更良好,随汽车行驶的颤振,空调体系的制冷剂比固定式更轻易泄漏,空调体系的维修与保养也比固定式频仍,空调装配中风路体系在吸入新风时经常会将尘土吸入,堵塞过滤网及蒸发器,在清洗进程中又往往会把制冷剂泄放到大气中去.造成臭氧层消费,破坏了情况.二．汽车空调的构成汽车空调一般重要由紧缩机(compressor).电控聚散器.冷凝器（condenser）.蒸发器（evaporator）.膨胀阀(expansion valve).贮液湿润器（receiver drier）.管道（hoses）.冷凝电扇.真空电磁阀(vacuum solenoid).怠速器和掌握体系等构成.汽车空调分高压管路和低压管路.高压侧包含紧缩机输出侧.高压管路.冷凝器.贮液湿润器和液体管路;低压侧包含蒸发器.积聚器.回气管路.紧缩机输入侧和紧缩机机油池.贮液湿润器——现实上是一个贮存制冷剂及接收制冷剂水分.杂质的装配.一方面,它相当于汽车的油箱,为泄漏制冷剂多出的空间填补制冷剂.另一方面,它又像空气滤清器那样,过滤掉落制冷剂中掺杂的杂质.贮液湿润器中还装有必定的硅胶物资,起到接收水分的感化.冷凝器和蒸发器——它们固然叫法不一样,但构造类似.它们都是在一排弯绕的管道上布满散热用的金属薄片,以此实现外界空气与管道内物资的热交流的装配.冷凝器的冷凝指的是其管道内的制冷剂散热从气态凝成液态.其道理与发念头的散热水箱邻近（差别只在于水箱的水一向是液态罢了）,所以它经常被装配在车头,与水箱一路,配合享受来自前方的习习冷风.总之冷凝器是哪里凉爽哪里去,以便其散热冷凝.蒸发器与冷凝器正好相反,它是制冷剂由液态变成气态（即蒸发）接收热量的场合.紧缩机——是空调制冷体系的心脏,它是一种使制冷剂在体系内轮回的动力源.管道——因为要注入必定压力的制冷剂,所以必须采取金属管道.特殊是从紧缩机到冷凝器到制冷剂瓶到膨胀阀这段,因为属体系的高压段,所以比其它管道有更高的耐高压请求.紧缩机——顾名思义,紧缩机就是起紧缩的感化,它的感化是使制冷剂完成从气态到液态的改变进程,达到制冷剂散热凝露的目标.同时在全部空调体系,紧缩机照样管路内介质运转的压力源,没有它,体系不但不制冷并且还掉去了运行的动力.紧缩机的分类：活塞式：活塞式紧缩机的构造酷似发念头,有曲轴.连杆.活塞.气缸等,但因为它其实不产生能量,所以喷油咀.火花塞等就没有了.长途货动车或大客车因为空间较大,所以体积较大.损耗较小的活塞式紧缩机常被应用.斜盘式：一般的轿车.小型商用车所应用的都是斜盘式紧缩机.因为其体积小.质量轻,易于在狭窄的发念头室内装配排布,所以广为应用.固然构造上有很大的差别,但现实上这两种紧缩机都是把来自觉念头迁移转变的动能转化成紧缩机内活塞的来去活动,并以此对空调体系的管路形成压力,达到紧缩制冷剂的目标.汽车空调不须要如家用空调般每次关机后必须停三几分钟再开,现实上车用空调即使在冬天也应每周开启一下,让各零件得到润滑.别的,隔尘网也应留意检讨,如附上太多尘土则要实时改换.位于车头的冷凝器在每次洗车时最好用高压水枪冲洗,以防散热叶片被杂物（虫豸.树叶等）堵塞影响散热后果.值得一提的是,紧缩机的扭转轴是经由过程磁性聚散器及皮带与发念头曲轴相连取得动力的.为什么要有一个磁性聚散器呢？因为当装在蒸发器出风口的传感器感知出风的温度不敷低时,它就会经由过程电路使紧缩机的磁性聚散器闭合,如许紧缩机随发念头运转,实现制冷.而当出风温度低于设定的温度,它则掌握磁性聚散器切离,如许紧缩机不工作.假如这一掌握掉灵,那么紧缩机将不竭工作,使蒸发器结冰造成管道压力超标,最终破坏体系甚至造成破坏.今朝大部分小汽车（重要指平易近用小车）上用的制冷剂有R-12制冷剂和R-134a制冷剂两种.R-12制冷剂是一种通俗制冷剂,含有会破坏臭氧层的物资--氟利昂,并且在明火下会生成对人体有害的物资;而R-134a是一种新型环保制冷剂,具有无毒.无色.不燃不爆.热稳固性好等性质,更重要的是R-134a制冷剂不伤害臭氧层.这两种制冷剂的化学构造互不雷同,所以在汽车上是不通用的.并且它们配套应用的制冷剂油也不成互溶.假如加错制冷剂会令体系破坏,如对胶管的腐化等.R134a之所以用来替代R12,是因为其热力性质与R12类似,是一种不含氯的氟利昂,其臭氧破坏体系为零,所以,如今的新车根本都已应用R134a,即人们常说的环保制冷剂.三．汽车空调体系分类（按动力源分）1．自力式空调：有专门的动力源（如第二台内燃机）驱动全部空调体系的运行.一般用于长途货运.高地板大中巴等车上.自力式空调因为须要两台发念头,燃油消费高,同时造成较高的成本,并且其维修及保护十分艰苦,须要十分闇练的发念头维修人员,并且发念头配件不轻易获得,尤其是进口发念头;别的设计和装配更轻易导致体系质量问题的产生,而额外的驱动发念头更增长了产生故障的概率.2．非自力式空调：直接应用汽车的行驶动力（发念头）来运转的空调体系.非自力式空调由主发念头带动紧缩机运转,并由电磁聚散器进行掌握.接通电源时,聚散器断开,紧缩机停机,从而调节凉气的供应,达到掌握车厢内温度的目标.其长处是构造简略.便于装配安插.噪音小.因为须要消费主发念头10%-15%的动力,直接影响汽车的加快机能和爬坡才能.同时其制冷量受汽车行驶速度影响,假如汽车停滞运行,其空调体系也停滞运行.尽管如斯,非自力式空调因为其较低的成本（相对自力式空调）,可*的质量,已逐渐成为市场的主导产品.今朝,绝大部分轿车.面包车.小巴都应用这种空调.今朝非自力式空调.四．汽车空调体系特色(1)空调装配运行时振动较大前面已提到汽车空调装配是移动式车载空调装配,因为道路不服,汽车在行驶中颠簸振动大,所以装配中衔接收道应采取挠性制冷剂管道.(2)冷凝器紧靠着发念头的散热器,所以它的冷凝温度往往是低高的,所以其运行工况比其它空调装配良好.(3)汽车空调体系的紧缩机是直接由发念头驱动的,它是经由过程一个皮带驱念头构来实现的.当紧缩机不工作时,紧缩机可以与发念头脱开,它是经由过程一个电子聚散器来实现的.空调体系停滞工作时,应经常检讨皮带的松紧,以肯定聚散器动作是否准确,有时聚散器因轴承的破坏而影响紧缩机的轴封,造成紧缩机轴封处制冷剂泄漏.所以要检讨聚散器轴承破坏的早期迹象.1 空调体系的构成空调体系重要由紧缩机.冷凝器.蒸发器.膨胀阀.湿润储液器及管路等构成,2.2 制冷道理简介1) 用户按操纵程序启动汽车空调体系之后,紧缩机在发念头带动下开端工作,使令制冷剂(R134a,一种环保型制冷剂,不会破坏臭氧层.无毒性.无刺激.不燃烧.无腐化性)在密封的空调体系中轮回流淌,紧缩机将气态制冷剂紧缩成高温高压的制冷剂气体后排出紧缩机.2) 高温高压抑冷剂气体经管路流入冷凝器后,在冷凝器内散热.降温,冷凝成高温高压的液态制冷剂流出.3) 高温高压液态制冷剂经管路进入湿润储液器内,经由湿润.过滤后流进膨胀阀.4) 高温高压液态制冷剂经膨胀阀撙节,状况产生急剧变更,变成低温低压的液态制冷剂.5) 低温低压液态制冷剂立刻进入蒸发器内,在蒸发器内接收流经蒸发器的空气热量,使空气温度下降,吹出冷风,产生制冷后果,制冷剂本身因接收了热量而蒸发成低温低压的气态制冷剂.6) 低温低压的气态制冷剂经管路被紧缩机吸入,进行紧缩,进入下一个轮回,只要紧缩机持续工作,制冷剂就在空调体系中持续轮回,产生制冷后果;紧缩机停滞工作,空调体系内制冷剂随之停滞流淌,不产生制冷后果.。

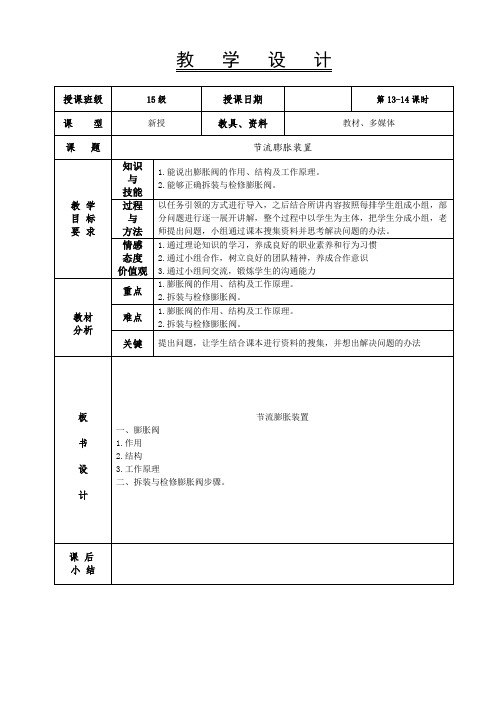

教学设计
簧的压力。
导致节流孔减小，也降低了流向蒸发器的制冷剂的流量和压力。
如加在膜片上的压力减小，膜片就会向下弯曲。
这将增大节流孔的尺寸，使更多温度较高的制冷剂进入蒸发器。
二、膨胀阀的拆装与检修
【器材设备准备】
桑塔纳3000整车、冷媒回收与充注机、拆装常用工具、大功率轴流风扇、歧管压力表组件、抹布、抽真空机、冰水、保温水箱、温度计等。
注意事项：
①膨胀阀需直立安装，不能倒置。
②每一种膨胀阀只能适用于所指定的制冷剂，如R12、R22、R134a等，不得随意使用。
1. 拆卸步骤
（1）拆下蒸发器。
（2）旋出螺栓（如图中箭头A所示），拆下固定块。
（3）拆下蒸发器上的高、低压管（如图中箭头B所示）。
（4）从蒸发器上拆下膨胀阀（如图中箭头C所示）。
2. 安装步骤
顺序与拆卸相反。
3. 蒸发器感温管插入技术规范
（1）通过支架2插入感温管3。
（2）插入位置：a=150mm，b=130mm。
（3）插入深度：85mm。
蒸发器感温管安装位置
1-膨胀阀2-支架3-感温管记录拆装步骤，为日后实训课做准备
强调学生学习的主动性。
汽车空调系统原理与故障检修分析论文汽车空调系统原理与故障检修分析论文摘要：汽车空调系统的作用在于调节空气温度、湿度、速度、流向和空气洁净度，是改善汽车舒适性的重要装置。
因此，汽车空调的检修成为汽车故障检修的一个重要组成部分。
本文在介绍汽车空调系统工作原理的基础上，给出了汽车空调系统的常见故障诊断方法，并给出具体检修实例。
关键词：汽车空调系统；故障；检修一、汽车空调系统的组成汽车安装空调系统的目的是为了调节车内空气的温度、湿度，改善车内空气的流动性，提高空气的清洁度。
因此，汽车空调系统主要由以下几部分组成：（一）制冷装置对车内空气或由外部进入车内的新鲜空气进行冷却或湿，使车内空气变得凉爽舒适。
制冷装置由压缩机、冷凝器、储液干燥器、膨胀阀、蒸发器、冷凝器散热风扇、制冷管道、制冷剂等组成。
（二）暖风装置主要用于取暖，对车内空气或由外部进入车内的新鲜空气进行加热，达到取暖除霜的目的。
他由加热器、水阀、水管、发动机冷却液组成。
（三）通风装置将外部新鲜空气吸进车内，起通风和换气作用。
同时，通风对防止风窗玻璃起雾也起着良好的作用。
（四）空气净化装置除去车内空气中的尘埃、臭味、烟气及有毒气体，使车内空气变得清洁。
（五）控制装置对制冷、取暖和空气配送系统的温度、压力进行控制，同时对车内的温度、风量、流向进行调节，并配有故障诊断和网络通信的功能，完善了控制系统的自动程度。
二、汽车空调系统的工作原理汽车空调制冷系统是由压缩机、冷凝器、膨胀阀和蒸发器四大部件以及其他辅助设备组成，制冷剂在封闭的系统中循环流动。
压缩机运转时，将蒸发器内产生的低压低温蒸气吸入气缸，经过压缩，使蒸气的压力和温度增高后排入冷凝器。
在冷凝器中高温高压的制冷剂蒸气与外面的空气进行热交换，放出热量使制冷剂冷凝成高压液态，然后流入储液干燥器，并过滤流出。
经过膨胀阀的节流作用，压力和温度急剧下降，制冷剂以低压的汽液混合状态进入蒸发器。
在蒸发器里，低压制冷剂液体沸腾汽化，吸取车厢内空气的热量，然后又进入压缩机进行下一轮循环。
项目1 认识汽车空调系统总成一、判断题1、在旋转叶片式压缩机结构中，前后都有一个活塞。
（×）2、压缩机作用就是将液态制冷剂转变为气态的制冷剂。
（×）3、冷凝器是将压缩机排出的高压过热制冷剂蒸气，通过它放出热量后，凝结成液体或过冷液体的换热设备。
（√）4、蒸发器能实现了对空气的降温、除湿功能。
（√）5、热力膨胀阀安装在冷凝器的入口。
（×）6、H型膨胀阀是一种外平衡膨胀阀，其通道象字母H，出口直接于蒸发器出口直接相连。
（√）7、低压管道位于限流装置的出口与压缩机的入口之间，输送低压和低温的制冷剂，触摸这段管道是很热的。
（×）8、车内及车外温度传感器为负温度系数热敏电阻传感器。
（√）一、选择题9、以下哪个不是曲轴连杆式压缩机的工作过程。
（ C ）A压缩 B排气 C点火 D吸气10、以下哪个不是斜盘式压缩机结构。
（D）A摆盘 B活塞 C阀板 D活塞环11、甲说：进入冷凝器部件里的是气态制冷剂，出来的是液态制冷剂。
乙说：进入冷凝器部件里的是液态制冷剂，出来的是气态制冷剂。
哪个正确（A）A甲说正确 B乙说正确 C甲乙都正确 D甲乙都不正确4、甲说：膨胀阀是高压与低压的分界点。
乙说：节流阀是高压与低压的分界点。
哪个正确（C）A甲说正确 B乙说正确 C甲乙都正确 D甲乙都不正确5、在变排量节流管系统中，节流管主要作用是。
（B）A减速 B节流 C增速 D增压6、以下哪个不是汽车上的温度传感器。
（D）A车外空气温度传感器 B车内温度传感器 C蒸发器温度传感器 D光照传感器等。
二、问答题1．压力控制阀的工作原理？控制阀与低压侧（压缩机吸气侧），高压侧（压缩机排出侧）、压缩机摇板箱相通，控制阀内波纹管在制冷系统负荷增大时（压力增大），收缩，关闭摇板箱与高压侧通道，打开低压侧与摇板箱通道，摇板箱压力降低，活塞背面压力减小，斜盘角度增加，活塞行程增加，排量增加。
制冷负荷减小时，情况与此相反，摇板箱与高压侧通道打开，与低压侧通道关闭，排量减小。
专业理论课电子教案模板专业名称汽修课程名称汽车空调检修授课教师张建强班级15汽车1、2班教研组长董秀娇3.外平衡膨胀阀外平衡膨胀阀的结构见图2-56，它将内平衡膨胀阀内通往膜片下方的内平衡通道取消，而外加一根外平衡管，外平衡管的另一端接至蒸发器的尾管处，如图2-57所示。
外平衡方式使膜片对过热度的调节更精确，蒸发器的容积利用率也更高。
这对体积较大、蒸发管路较长的蒸发器更为有利。
缺点是多了一根外平衡管。
二、Ｈ型热力膨胀Ｈ型热力膨胀阀是一种整体型膨胀阀，又称块阀，如图2-58所示。
其原理与外平衡式Ｆ型膨胀阀相同。
这种结构带来了如下的优点：⑴感受信号的灵敏度高，使过热度的调节精度升高，⑵去掉了毛细管，提高了膨胀阀的抗振性能，H膨胀阀的制冷系统如图2-59所示。
三、节流膨胀管１９７４年美国通用汽车公司首先在轿车制冷系统中使用新的制冷系统。
即利用一根固定口径的节流管（如图2-60所示）代替膨胀阀，完成节流降压的目的。
节流膨胀管系统称之为CCOT系统(Cycling –Clutch Orifice Tube )，简称孔管系统, 如图2-61所示。
1．孔管系统与热力膨胀阀系统的主要区别：⑴由于孔管对流入蒸发器内的制冷剂量没有调节作用，为了防止低热负荷时的液击，在蒸发器出口与压缩机吸入口之间的低压管路中设置气液分离罐。
如图2-61中的I。
⑵取消冷凝器后的储液干燥器，将原储液干燥器中的干燥剂和过滤器转移到气液分离罐内。
2．孔管系统的优点：①孔管系统在设计上总是使蒸发器工作在满液状态，这样使非常紧凑的蒸发器能充分发挥换热效率。
②压缩机停止工作时，由于孔管不能关死，使高、低压力平衡加快，从而压缩机再启动容易，这使得孔管系统更节能。
并且离合器和压缩机的寿命也得以延长。
③简化了系统，降低了成本，因为塑料制成的节流孔管要比膨胀阀便宜得多。
④方便了维修。
3.缺点：①分离出来的液态制冷剂不能再去有效地制冷，因此降低了系统的制冷效率。
汽车空调制冷系统的构造一、压缩机汽车空调是由压缩机、冷凝器、储液干燥器、膨胀阀、节流管（用于孔管系统结构）、蒸发器、导管与软管、观察窗等组成。
1）压缩机压缩机俗称空调泵，其作用是使制冷剂保持循环。
压缩机的吸气侧抽吸制冷剂蒸气，制冷剂流过压缩机的出口或排放侧时加压( 温度也随之升高)，高压、高温的制冷剂被压出压缩机而流入冷凝器。
功能：压缩机有两个重要的功能：一是使系统内建立低压区，二是使制冷剂和冷冻油循环，把制冷蒸气从低压压缩至高压，两种功能同时完成。
①低压条件压缩机入口处的制冷剂处在低压状态，可使蒸发器内的制冷剂流出，使节流装置中适量的制冷剂流入蒸发器，空调系统中膨胀阀出口到压缩机入口之间是低压状态。
②压缩制冷剂压力的上升会使制冷剂所含热量增加，这对制冷剂在冷凝器内放热是必要的。
高压状态存在于压缩机出口到膨胀阀入口之间。
分类：目前使用的压缩机根据工作方式分为往复式和旋转式两种，应用最多是往复式。
压缩机实物图工作原理：（1）定排式往复压缩机：往复式压缩机的每个活塞均配备有一组吸气阀和排气阀及阀片。
当一只活塞处于进气行程时，则另一只活塞处于压缩行程。
通过吸气阀，活塞将制冷剂吸入气缸，然后在活塞的作用下，制冷剂经过排气阀排出去。
当活塞向下运动时，即处于进气行程时，由于活塞的吸力作用和排气阀上方的较高压力作用，排气阀保持关闭。
同时，吸气舌簧阀开启，低压制冷剂蒸气进入。
当活塞向上运动时，即处于压缩行程时，制冷剂经过排气阀排出，而吸气阀在相同的压力作用下保持关闭。
压缩机将系统的低压侧与高压侧分割开来。
进入压缩机的是一种低压并略微过热的制冷剂蒸气。
当制冷剂离开压缩机时，它是一种高压高温的制冷剂蒸气。
冷冻润滑油存放在压缩机的油底壳内，以便保持曲轴连杆和其他内部零件的润滑。
(2) 往复式变容量压缩机（分压力调节式，电磁阀调节式两种）①压力调节式变排量压缩机原理：压力调节式变排量压缩机的旋转运动由输入轴传递给驱动连杆机构，驱动连杆机构通过斜盘将旋转运动转换成5 个连杆的轴向运动。
节流元件节流元件节流指的是液体在管道内流动过程中，如果遇到小孔或阀孔，局部就产生阻力，其压力会显著下降。
在制冷系统中，从冷凝器出来的制冷剂处于高压状态，为了能使制冷剂在蒸发器内低压吸热沸腾，所以制冷剂必须通过节流元件减压后变成低温低压的雾状液体才能进入蒸发器。
常见的节流元件有两种，即膨胀阀和节流管。
为了充分发挥蒸发器的换热面积，最理想的是在蒸发器的出口处，制冷剂刚好完全蒸发，这样能使蒸发器的换热面积一点也不浪费。
但实际上这样是很危险的，因为若不在蒸发器出口与压缩机入口之间采取其他措施，就有可能有未蒸发完的液态制冷剂进入压缩机而发生“液击”现象。
液击指的是含有液体的过饱和气体在压缩机中压缩升温的过程中，液体迅速蒸发膨胀，使压缩机汽缸中压力骤增，活塞阻力突然增大，从而造成压缩机异响或者压缩机损坏的现象。
为了防止这种现象发生，在制冷系统中采用了两种方法。
一是牺牲一些蒸发器的换热面积，使蒸发器出口的制冷剂有一定的过热度（即保证进入压缩机的气态制冷剂中绝对不含液体），但这过热度又不能太大，以免过多减少换热量，这就需要膨胀阀来控制过热度。
第二种方法是保证蒸发器的最大换热能力，在冷凝器出口与蒸发器入口之间安装节流管，而在蒸发器出口与压缩机入口之间设置收集干燥器，收集干燥器保证进入压缩机全为气体。
膨胀阀膨胀阀的作用膨胀阀是制冷系统的重要元件，它是系统高低压的分界点，在制冷系统中它主要起以下作用：节流降压。
使从冷凝器出来的中温、高压液体经过膨胀阀节流降压后成为低温低压的雾状液体进入蒸发器蒸发。
调节、控制制冷剂流量。
由于制冷系统在工作过程中，制冷负荷以及压缩机转速一直在发生变化，为了保持车内温度稳定、制冷剂工作正常，膨胀阀自动调节进入蒸发器的制冷剂流量，使制冷剂流量满足制冷循环的要求。
膨胀阀的结构膨胀阀根据其平衡方式分为内平衡式和外平衡式两种。
内平衡式膜片下的压力是从蒸发器入口处导入，而膨胀阀的作用是为了保证蒸发器出口处的过热度一定，由于蒸发器入口与出口会有压力损失，所以内平衡式膨胀阀调节精度较低，但其结构简单。
