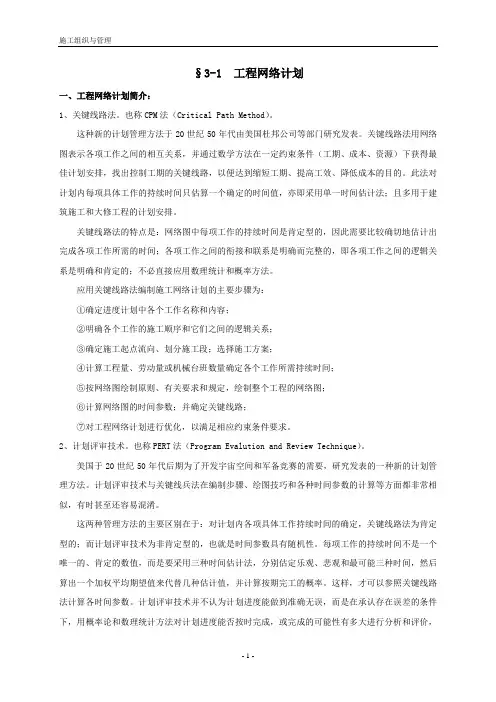

§3-1 工程网络计划一、工程网络计划简介：1、关键线路法。
也称CPM法（Critical Path Method）。
这种新的计划管理方法于20世纪50年代由美国杜邦公司等部门研究发表。
关键线路法用网络图表示各项工作之间的相互关系，并通过数学方法在一定约束条件（工期、成本、资源）下获得最佳计划安排，找出控制工期的关键线路，以便达到缩短工期、提高工效、降低成本的目的。
此法对计划内每项具体工作的持续时间只估算一个确定的时间值，亦即采用单一时间估计法；且多用于建筑施工和大修工程的计划安排。
关键线路法的特点是：网络图中每项工作的持续时间是肯定型的，因此需要比较确切地估计出完成各项工作所需的时间；各项工作之间的衔接和联系是明确而完整的，即各项工作之间的逻辑关系是明确和肯定的；不必直接应用数理统计和概率方法。
应用关键线路法编制施工网络计划的主要步骤为：①确定进度计划中各个工作名称和内容；②明确各个工作的施工顺序和它们之间的逻辑关系；③确定施工起点流向、划分施工段；选择施工方案；④计算工程量、劳动量或机械台班数量确定各个工作所需持续时间；⑤按网络图绘制原则、有关要求和规定，绘制整个工程的网络图；⑥计算网络图的时间参数；并确定关键线路；⑦对工程网络计划进行优化，以满足相应约束条件要求。
2、计划评审技术。
也称PERT法（Program Evalution and Review Technique）。
美国于20世纪50年代后期为了开发宇宙空间和军备竞赛的需要，研究发表的一种新的计划管理方法。
计划评审技术与关键线兵法在编制步骤、绘图技巧和各种时间参数的计算等方面都非常相似，有时甚至还容易混淆。
这两种管理方法的主要区别在于：对计划内各项具体工作持续时间的确定，关键线路法为肯定型的；而计划评审技术为非肯定型的，也就是时间参数具有随机性。
每项工作的持续时间不是一个唯一的、肯定的数值，而是要采用三种时间估计法，分别估定乐观、悲观和最可能三种时间，然后算出一个加权平均期望值来代替几种估计值，并计算按期完工的概率。
第三章网络计划技术第四节双代号时标网络计划综合练习与答案一、单选题1、某工程双代号时标网络计划如下图所示，其中工作B的总时差和自由时差（）。
A.均为1周B.分别为3周和1周C.均为3周D.分别为4周和3周【参考答案】：B【试题解析】：双代号时标网络中的工作总时差确定方法为：①以终点节点为完成节点的工作，其总时差应等于计划工期与本工作最早完成时间之差；②其他工作的总时差等于其紧后工作的总时差加本工作与该紧后工作之间的时间间隔所得之和的最小值。
据此计算，工作J的总时差为2周，工作H的总时差为0周，工作E与工作J的时间间隔为1周，工作E与工作H的时间间隔为2周，所以工作E的总时差为：min{0+2，2+1}=2（周），工作B的总时差为：1+2=3（周）。
B工作的自由时差为该工作箭线中波形线的水平投影长度，即为1周。
2、某工程双代号时标网络计划如下图所示，其中工作A的总时差为（）天。
A.1B.2C.3D.4【参考答案】：A【试题解析】：其他工作的总时差等于其紧后工作的总时差加本工作与该紧后工作之间的时间间隔所得之和的最小值。
3、某工程双代号时标网络计划如下图所示，其中工作D的总时差和自由时差（）。
A.均为2周B.分别为2周和3周C.均为3周D.分别为3周和2周【参考答案】：D【试题解析】：根据波形线的含义和TF i-j=min（LAG i-j，j—k+TF j—k），由于工作D箭线上有2周波形线，且紧后是实箭线，所以工作D与其紧后工作的时间间隔为2周，自由时差也是2周；又由于工作H的总时差和自由时差均为1周，所以TF i-j=2+1=3（周）。
4、不属于时标网络计划的坐标体系是（）。
A.计算坐标体系B.工作日坐标体系C.日历坐标体系D.三维坐标体系【参考答案】：D【试题解析】：时标网络计划的坐标体系包括计算坐标体系、工作日坐标体系和日历坐标体系3种。
5、时标网络计划中，当某工作之后只紧接虚工作时，则该工作的自由时差为（）。
第三章网络计划技术►概述►双代号网络计划►单代号网络计划►双代号时标网络计划►网络计划的优化第5次课第一节概述一、几个定义网络计划1、网络图：是由箭线和节点按照一定规则组成的、用来表示工作流程的、有向有序的网状图形。
2、网络计划：在网络图上加注工作的时间参数等而编制成的进度计划。
3、网络计划技术：用网络计划对工程的进度进行安排和控制，以保证实现预定目标的科学的计划管理技术。
二、网络计划的发展三、网络计划的基本原理应用网络图的形式表述一项工程的各个施工过程的顺序及它们间的相互关系，经过计算分析，找出决定工期的关键工序和关键线路，通过不断改善网络图，得到最优方案，力求以最小的消耗取得最大效益。
四、网络计划方法的特点横道计划法优点：简单、明了、直观、易懂；各项工作的起点、延续时间、工作进度、总工期一目了然流水情况表示清楚，资源计算便于据图叠加。
缺点：不能反映各工作间的联系与制约关系；不能反映哪些工作是主要的、关键的，看不出计划的潜力网络计划法优点：组成有机的整体，明确反映各工序间的制约与依赖关系;能找出关键工作和关键线路，便于管理人员抓主要矛盾;便于资源调整和利用计算机管理和优化。
缺点：不能清晰地反映流水情况、资源需要量的变化情况。
五、网络图的基本类型1、双代号网络图：2、单代号网络图：第二节双代号网络计划一、双代号网络图的绘制（一）形式开始节点（二）五个要素1、箭线作用：一条箭线表示一项工作（施工过程、任务）特点：消耗资源（如砌墙：消耗砖、砂浆、人工）消耗时间有时不消耗资源，只消耗时间2、节点用圆圈表示，表示了工作开始、结束或连接关系。
特点：不消耗时间和资源。
3、编号作用：方便查找与计算，用两个节点的编号可代表一项工作。
编号要求：箭头号码大于箭尾号码，即：j > i编号顺序：先绘图后编号；顺箭头方向；可隔号编。
4、虚工作时间为零的假设工作。
用虚箭线表示；特点：不消耗时间和资源。
作用：确切表达网络图中工作之间相互制约、相互联系的逻辑关系。

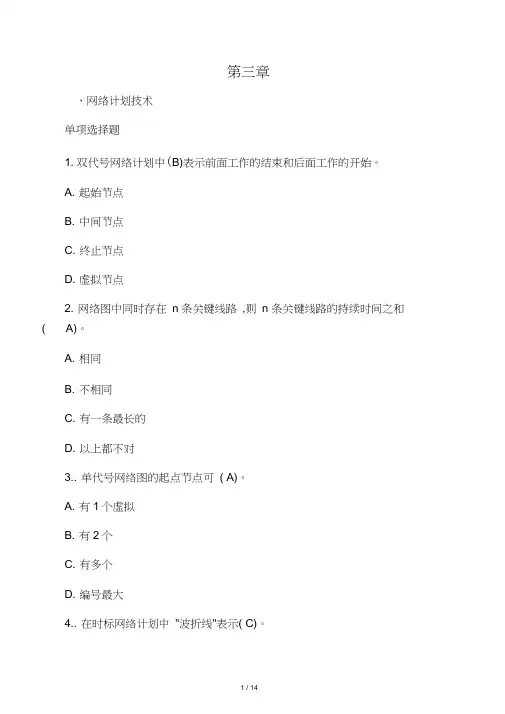

第三章、网络计划技术单项选择题1. 双代号网络计划中(B)表示前面工作的结束和后面工作的开始。
A. 起始节点B. 中间节点C. 终止节点D. 虚拟节点2. 网络图中同时存在n 条关键线路,则n 条关键线路的持续时间之和( A)。
A. 相同B. 不相同C. 有一条最长的D. 以上都不对3.. 单代号网络图的起点节点可( A)。
A. 有1个虚拟B. 有2个C. 有多个D. 编号最大4.. 在时标网络计划中"波折线"表示( C)。
A. 工作持续时间B. 虚工作C. 前后工作的时间间隔.D. 总时差5. 时标网络计划与一般网络计划相比其优点是(D)。
A. 能进行时间参数的计算B. 能确定关键线路C. 能计算时差D. 能增加网络的直观性6. (B)为零的工作肯定在关键线路上。
A. 自由时差B. 总时差C. 持续时间D. 以上三者均不对7. 在工程网络计划中,判别关键工作的条件是该工作( D)。
A. 自由时差最小B. 与其紧后工作之间的时间间隔为零C. 持续时间最长D. 最早开始时间等于最迟开始时间8. 当双代号网络计划的计算工期等于计划工期时，对关键工作的错误提法是( C)。
A. 关键工作的自由时差为零B. 相邻两项关键工作之间的时间间隔为零C关键工作的持续时间最长D.关键工作的最早开始时间与最迟开始时间相等9. 网络计划工期优化的目的是为了缩短( B)。
A. 计划工期B. 计算工期C. 要求工期D. 合同工期11.已知某工程双代号网络计划的计划工期等于计算工期，且工作M 的完成节点为关键节点，则该工作( B)。
A. 为关键工作B. 自由时差等于总时差C. 自由时差为零D. 自由时差小于总时差13. 在工程网络计划执行过程中，如果发现某工作进度拖后，则受影响的工作一定是该工作的( B)。
A. 平行工作B. 后续工作C. 先行工作D. 紧前工作14. 工程网络计划费用优化的目的是为了寻求( B)。
