土的颗粒级配曲线

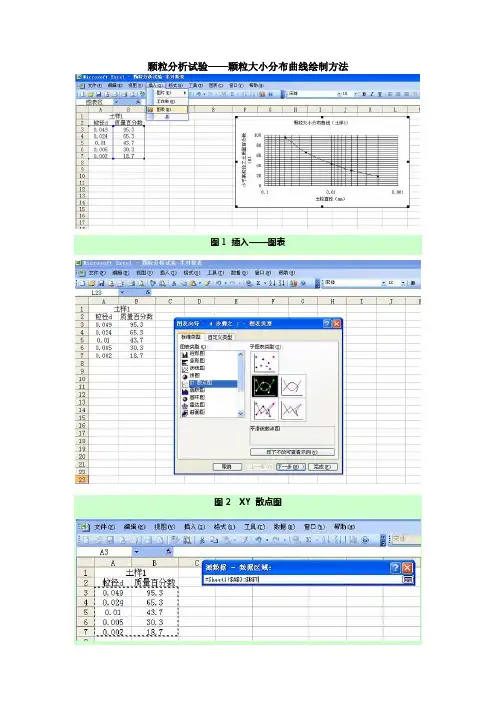

如图1-1所示，根据土颗粒大小分析试验的成果，以小于某粒径的质量百分数为纵坐标，以土粒粒径的对数为横坐标，在半对数坐标系中点绘成一条曲线，称为土的颗粒级配曲线。
因为土中的粒径通常相差悬殊，横坐标用对数尺度可以把细粒部分的粒径间距放大，而将粗粒部分的间距缩小，把粒径相差悬殊的粗、细粒的含量都表示出来。
尤其能把占总质量小，但对土的性质影响较大的微小土粒部分的含量清楚地表示出来。
图1-1 颗分曲线
在颗粒级配曲线上，可根据土粒的分布情况，定性地判别土的均匀程度或级配情况。
如果曲线的坡度是渐变的，则表示土的颗粒大小分布是连续的，称为连续级配；如果曲线中出现水平段，则表示土中缺乏某些粒径的土粒，这样的级配称为不连续级配。
如图1-2C，粒径在1～2mm之间曲线是水平的，说明该土缺乏这部分粒径的土粒，所以颗粒大小分布是不连续的。
如果曲线形状平缓（如图1-2A土），土粒大小变化范围大，表示土粒大小不均匀，土的级配良好，级配良好的土，粗细颗粒搭配较好，粗颗粒间的孔隙有细颗粒填充，易被压实到较高的密度。
因而渗透性和压缩性较小，强度较大。
如果曲线形状较陡（如图1-2C土），土粒大小变化范围窄，表示土粒均匀，土的颗粒级配不良。
图1-2 不同土的颗分曲线。
颗粒分析试验（密度计法）（一）概述颗粒分析试验的目的是测定土中各种粒组含量占该土总质量的百分数，并据此绘制颗粒大小分配曲线。
密度计法适用于分析粒径小于0.075mm 的土样，若试样中含有大于0.075mm 的粒径时，应联合使用密度计法和筛析法。
（二）试验原理密度计法是将一定质量的试样加入4%浓度的六偏磷酸钠10mL ，混合成1000mL 的悬液，并使悬液中的土粒均匀分布。
此时悬液中不同大小的土粒下沉速度快慢不一。
一方面根据斯笃克（Stokes, G .G , 1845）定律计算悬液中不同大小土粒的直径，另一方面用密度计测定其相应不同大小土粒质量的百分数。
1. 斯笃克定律斯笃克研究了球体颗粒在悬液中下沉问题，认为不同球体颗粒在悬液中的下沉速度υ与它们直径大小d 有关，这种反映悬液中颗粒下沉速度和粒径关系的规律，称为斯笃克定律。
按照这一定律，土颗粒在溶液中下沉时，较大的土粒首先下沉，经过某一时段t ，只有比某一粒径d 小的土粒仍然浮在悬液中，这些土粒在悬液中通过铅直距离L ，在时间t 内下沉速度υ为2w s 1800)(d t L ηρρυ-==tLG G d ⋅-=-=wo wT s w s )(1800)(18γηρρηυ式中:η —纯水的动力粘滞系数，Pa·s （10-3）； d —土颗粒粒径，mm ；ρ—土粒的密度，g/cm 3；G s —土粒的比重；w ρ—水的密度，g/cm 3；wo ρ—温度4℃时水的密度，g/cm 3；wT G ——温度T ℃时水之比重；L —某一时间t 内土粒的沉降距离，cm ； t —沉降时间，s 。
为了简化计算，用图 1–1的斯氏列线图，便可求得粒径d 值。
此时，悬液中在L 范围内所有土粒的直径都比算得的d 值小，而大于d 的土粒都下沉到比L 大的深度处。
图1–1 斯笃克列线图2．悬液中土粒质量的百分数设V 为悬液的体积，W s 为该悬液内所含土颗粒总质量。
v1.0 可编辑可修改土的颗粒分析试验第一节 筛析法一、试验目的测定小于某粒径的颗粒或粒组占砂土质量的百分数，以便了解土的粒度成分，并作为砂土分类及土工建筑选料的依据。
二、基本原理筛析法是利用一套孔径不同的标准筛来分离一定量的砂土中与筛孔径相应的粒组，而后称量，计算各粒组的相对含量，确定砂土的粒度成分。
此法适用于分离粒径大于的粒组。
三、仪器设备1、标准筛一套(图1-1)；2、普通天平：称量500g ，最小分度值；3、磁钵及橡皮头研棒；4、毛刷、白纸、尺等。
四、操作步骤 1、制备土样(1) 风干土样，将土样摊成薄层，在空气中放1～2天, 使土中水分蒸发。
若土样已干， 则可直接使用。
(2) 若试样中有结块时，可将试样倒入磁钵中，用橡皮头研棒研磨，使结块成为单独颗粒为止。
但须注意，研磨力度要合适，不能把颗粒研碎。
(3) 从准备好的土样中取代表性试样，数量如下： 最大粒径小于2mm 者，取100～300g ；顶盖2mm 1mm 底盘123 取走取走 4图1－1标准筛 图1－2 四分法图解最大粒径为2～10mm 之间的，取300～1000g ； 最大粒径为10～20mm 之间的，取1000～2000g ； 最大粒径为20～40mm 之间的，取2000～4000g ； 最大粒径大于40mm 者，取4000g 以上。
用四分法来选取试样，方法如下：将土样拌匀，倒在纸上成圆锥形(图, 然后用尺以圆锥顶点为中心，向一定方向旋转(图, 使圆锥成为1～2cm 厚的圆饼状。
继而用尺划两条相互垂直的直线，把土样分成四等份，取走相同的两份(图、图, 将留下的两份土样拌匀；重复上述步骤，直到剩下的土样约等于需要量为止。
2、过筛及称量(1) 用普通天平称取一定量的试样, 准确至；(2) 检查标准筛叠放顺序是否正确(大孔径在上，小孔径在下)，筛孔是否干净，若夹有土粒，需刷净。
将已称量的试样倒入顶层筛盘中，盖好盖，用手或摇筛机摇振，持续时间一般为10～15min, 然后按从上至下的顺序取下筛盘，在白纸上用手轻叩筛盘，摇晃，直到筛净为止。
