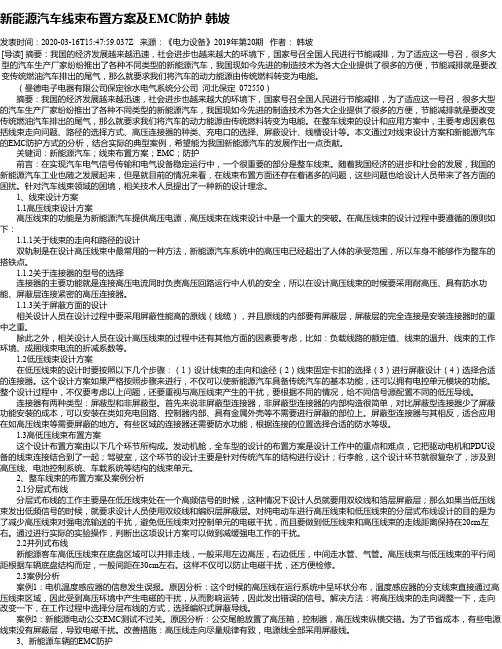

新能源汽车线束布置方案及EMC防护韩坡发表时间：2020-03-16T15:47:59.037Z 来源：《电力设备》2019年第20期作者：韩坡[导读] 摘要：我国的经济发展越来越迅速，社会进步也越来越大的环境下，国家号召全国人民进行节能减排，为了适应这一号召，很多大型的汽车生产厂家纷纷推出了各种不同类型的新能源汽车，我国现如今先进的制造技术为各大企业提供了很多的方便，节能减排就是要改变传统燃油汽车排出的尾气，那么就要求我们将汽车的动力能源由传统燃料转变为电能。
（曼德电子电器有限公司保定徐水电气系统分公司河北保定 072550）摘要：我国的经济发展越来越迅速，社会进步也越来越大的环境下，国家号召全国人民进行节能减排，为了适应这一号召，很多大型的汽车生产厂家纷纷推出了各种不同类型的新能源汽车，我国现如今先进的制造技术为各大企业提供了很多的方便，节能减排就是要改变传统燃油汽车排出的尾气，那么就要求我们将汽车的动力能源由传统燃料转变为电能。
在整车线束的设计和应用方案中，主要考虑因素包括线束走向问题、路径的选择方式、高压连接器的种类、充电口的选择、屏蔽设计、线槽设计等。
本文通过对线束设计方案和新能源汽车的EMC防护方式的分析，结合实际的典型案例，希望能为我国新能源汽车的发展作出一点贡献。
关键词：新能源汽车；线束布置方案；EMC；防护前言：在实现汽车电气信号传输和电气设备稳定运行中，一个很重要的部分是整车线束。
随着我国经济的进步和社会的发展，我国的新能源汽车工业也随之发展起来，但是就目前的情况来看，在线束布置方面还存在着诸多的问题，这些问题也给设计人员带来了各方面的困扰。
针对汽车线束领域的困境，相关技术人员提出了一种新的设计理念。
1、线束设计方案1.1高压线束设计方案高压线束的功能是为新能源汽车提供高压电源，高压线束在线束设计中是一个重大的突破。
在高压线束的设计过程中要遵循的原则如下：1.1.1关于线束的走向和路径的设计双轨制是在设计高压线束中最常用的一种方法，新能源汽车系统中的高压电已经超出了人体的承受范围，所以车身不能够作为整车的搭铁点。

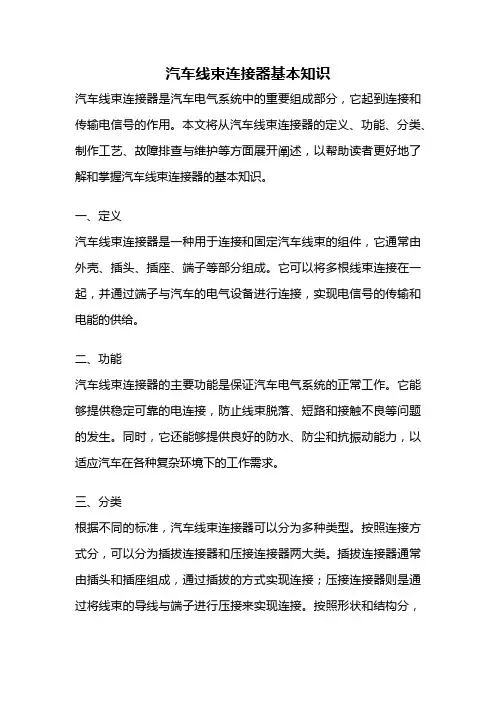

汽车线束连接器基本知识汽车线束连接器是汽车电气系统中的重要组成部分，它起到连接和传输电信号的作用。
本文将从汽车线束连接器的定义、功能、分类、制作工艺、故障排查与维护等方面展开阐述，以帮助读者更好地了解和掌握汽车线束连接器的基本知识。
一、定义汽车线束连接器是一种用于连接和固定汽车线束的组件，它通常由外壳、插头、插座、端子等部分组成。
它可以将多根线束连接在一起，并通过端子与汽车的电气设备进行连接，实现电信号的传输和电能的供给。
二、功能汽车线束连接器的主要功能是保证汽车电气系统的正常工作。
它能够提供稳定可靠的电连接，防止线束脱落、短路和接触不良等问题的发生。
同时，它还能够提供良好的防水、防尘和抗振动能力，以适应汽车在各种复杂环境下的工作需求。
三、分类根据不同的标准，汽车线束连接器可以分为多种类型。
按照连接方式分，可以分为插拔连接器和压接连接器两大类。
插拔连接器通常由插头和插座组成，通过插拔的方式实现连接；压接连接器则是通过将线束的导线与端子进行压接来实现连接。
按照形状和结构分，可以分为直插式连接器、L型连接器、T型连接器、Y型连接器等多种形式。
此外，根据电流和电压的不同，还可以将连接器分为低电流连接器、高电流连接器、低压连接器和高压连接器等。
四、制作工艺汽车线束连接器的制作工艺通常包括以下几个步骤：首先，根据设计要求和线束的布线规划，确定连接器的型号和规格；其次，选择合适的线束和端子，进行剥皮、锡镀等预处理；然后，根据设计图纸和工艺要求，进行线束的组装和焊接；最后，进行连接器的测试和包装。
五、故障排查与维护在汽车使用过程中，线束连接器可能会出现接触不良、线束脱落、短路等故障。
为了确保汽车电气系统的正常工作，需要及时进行故障排查与维护。
通常可以通过以下几种方式来进行排查：首先，检查连接器的外观是否有损坏或脱落的情况；其次，使用测试仪器对连接器进行电气测试，检查接触是否良好；最后，检查线束是否正确连接，并修复或更换故障连接器。
汽车电线束中端子的应用与解析汽车电线束在汽车行业中的作用非常重要，它将车辆中的所有电气元件连接在一起，从而保障整个汽车电气系统的稳定运行。
在汽车电线束的连接器中，中端子作为常用的连接方式之一，有着广泛的应用，下文将详细解析中端子的应用及其特点。
中端子的应用中端子是一种常见的连接器方式，它广泛应用于汽车电线束的连接和传递电信号。
中端子是一种简单而可靠的连接方式，它可以让两条电线轻松地连接在一起，避免了复杂的焊接程序。
中端子的应用范围非常广泛，从简单的汽车灯光电路到复杂的汽车驾驶器件，都可以用中端子来连接。
例如，中端子可以连接汽车的各种感应器，例如水温计、空气流量计、氧传感器等等，这些感应器中的信号都需要通过中端子进行连接和传输。
中端子的特点中端子有很多优点，比如连接性强、接触可靠、易于安装等，下面是中端子的一些特点：1. 简单易用：中端子安装方便，只需要将两根电线插入末端，然后用钳子制造紧密的电气连接即可。
2. 灵活：中端子具有多种接线特点，可以实现单线接口、并线接口和T型接口等多种接线方式。
3. 无需焊接：由于中端子是带有夹子的，因此无需焊接即可将两条电线连接在一起，这样就避免了焊接过程中的高温、氧化、脆性等一系列问题。
4. 接触面积大：中端子一般使用铜材或镀铜表面，接触面积大，接触可靠，不易发生导电不良的情况。
总之，中端子的灵活性和易用性，使它成为许多汽车电线束连接的最佳选择。
总结中端子是汽车电线束中常用的一种连接方式，它具有简单易用、灵活和接触面积大的特点。
中端子应用广泛，不仅适用于单线接口，还可以实现并线接口和T型接口等多种接线方式。
对于汽车电气系统的稳定运行有着重要的作用，是不可缺少的汽车行业元器件之一。
除了中端子的应用和特点，还有其他值得注意的方面。
首先，中端子的规格和质量的选择也是非常重要的。
在汽车电线束的制作过程中，中端子的规格与电线的截面积密切相关。
如果选择不当，将会导致电线束的连接质量下降，从而影响整个汽车电气系统的稳定性。
