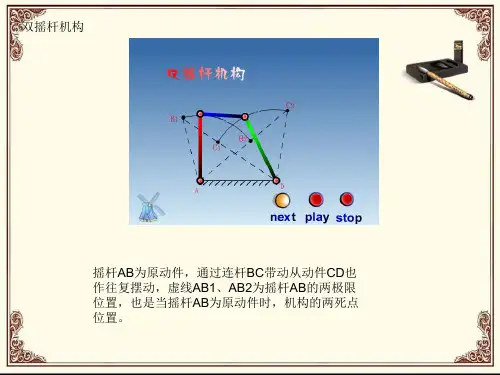

双摇杆机构
摇杆AB为原动件，通过连杆BC带动从动件CD也 作往复摆动，虚线AB1、AB2为摇杆AB的两极限 位置，也是当摇杆AB为原动件时，机构的两死点 位置。
2
双曲柄机构
当曲柄AB为原动件作匀速回转时，曲柄CD跟随作周期性的匀速圆周回转， 当曲柄从位置AB1转过φ1角到位置AB2时，从动件CD转过180°，当曲柄从 位置AB2转过φ2角到位置AB1时，从动件CD转过180°，因为φ1>φ2 ，即 t1>t2,从动曲柄的角速度不是常数，而是作变角速度回转。
3

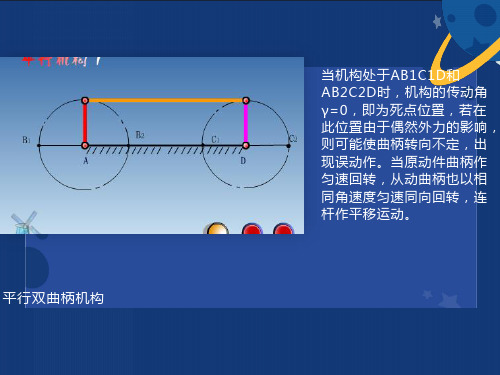

平行双曲柄机构
当机构处于AB1C1D和AB2C2D时，机构的传动角γ=0，即为死点位置， 若在此位置由于偶然外力的影响，则可能使曲柄转向不定，出现误动作。 当原动件曲柄作匀速回转，从动曲柄也以相同角速度匀速同向回转，连 杆作平移运动。
4
平行机构
该机构为机车驱动轮联动机构，是利用平行曲柄来消除机构死点位 置的运动不确定状态的。
13
摇块机构
该机构是通过将曲柄滑块机构中的连杆固定而演化得出， 它可把主动件的匀速回转运动转化为导杆相对于滑块的往复 移动并随滑块摆动的形式。
14
转动导杆机构
该机构是通过将曲柄滑块机构中的曲柄固定演 化而成，它可将主动件的匀速回转转化为导杆 的非匀速摆动，且具有急回特性。
15
插齿机
该机构由两个四杆机构组成，粉红色的杆、红色杆、绿色杆、机架组成曲柄摇杆机 构，绿色杆、橙色杆、黄色杆、机架组成摇杆滑块机构，当粉红色的曲柄匀速回转 时，绿色杆作变速摆动，通过橙色的连杆使黄色的滑块向下切削时作近似匀速运动， 往上则因曲柄摇杆机构的急回运动性质使插齿刀快速退回。
19
正弦机构
该机构是具有2个移动副的四杆机构，因从动件的位移与原 动曲柄的转角的正弦成正比而得名，常用于缝纫机下针机构 和其他计算装置中。
20
椭圆规
动杆联接两回转副，固定导杆联接两移动副，导杆呈 十字形，动杆上各点轨迹为长短径不同的椭圆。
21
曲柄压力机
该机构由曲柄摇杆机构和摇杆滑块机构组成，其中CD杆是两机构的共用 件，该机构的特点是原动件在用力不太大的情况下，可产生很大的压力， 实现增力作用，常用于行程要求不大而压力要求很大的冲压、剪切等机 械中。
10
偏置曲柄滑块机构
因导路的中线不通过曲柄的回转中心 而得名。偏心距为e,c1.c2为滑块的两极 限位置， 角为极位夹角，该机构具有急 回特性。
11
摆动导杆机构
该机构具有急回运动性质，且其传动角始 终为90度，具有最好的传力性能，常用于 牛头刨床、插床和送料装置中。
1 块固定而演化得出，它可把主动件的 回转或摆动转化为导杆相对于滑块的 往复移动。
25
平底移动从动件盘形凸轮机构
机构中凸轮匀速旋转，带动从动件往复移动，压力角始终为零度，传力特性好， 结构紧凑，润滑性能好，摩擦阻力较小，适用于高速， 但凸轮轮廓不允许呈下 凹，因此实现准确的运动规律受到限制。
26
移动凸轮
当盘形凸轮的回转中心趋于无穷远时，即成为移动凸轮，一般作往 复移动，多用于靠模仿形机械中 。
曲柄摇杆机构
曲柄AB为原动件作匀速转动，当它由AB1转到AB2位置时，转角 φ1=180°+θ，摇杆由右极限位置C1D摆到左极限位置C2D摆角为ψ，当 曲柄从AB2转到AB1时，转角φ2=180°-θ，摇杆由位置C2D返回C1D， 其摆角仍为ψ,因为 φ1>φ2 ，对应时间t1>t2,因此摇杆从C2D转到C1D较 快，即具有急回特性，其中θ为摇杆处于两极限位置时曲柄两个位置之间 所夹的锐角，称为极位夹角。
16
牛头刨主机构
这是一个六杆机构，曲柄整周匀速转动，带 动刨刀往复移动,该机构利用摆动导杆机构的 急回特性使刨刀快速退回，以提高工作效率。
17
插床导杆机构
利用摆动导杆机构的急回特性使插刀快速退回，以提高工作效率。
18
双滑块机构
该机构由曲柄滑块机构和摇杆滑块机构组成，曲柄绕A点匀速整周旋 转，带动两滑块往复移动。
螺杆传动1
螺杆转动,螺母移动.这种机构占据空间小，用于长行程螺杆, 但螺杆两端的轴在和螺母防转机构使其结构较复杂。
30
螺杆传动2
螺杆不动,螺母旋转并移动.由于螺杆固定不转,因而两端支承结构 简单,但精度不高.如应用于某些钻床工作台的升降.
31
螺杆传动3
螺母固定不动,螺杆转动并移动.这种结构以固定螺母为主 要支承,结构简单,但占据空间大.常用于螺旋压力机、螺旋 起重器、千分尺等.
8
翻台机构
本机构为翻台震实式造型机的翻台机构， 是双摇杆机构，当造型完毕后，可将翻台 F翻转180°，转到起模工作台的上面，以 备起摸。
9
对心曲柄滑块机构
因导路的中线通过曲柄的回转中心而得名。该机构能把回转运动转换为往 复直线运动或作相反的转变，广泛应用于蒸汽机、内燃机、空压机以及各 种冲压机器中。
27
形锁合凸轮
为保证凸轮机构能正常工作，必须保持凸轮轮廓与从动件相接触， 该机构是靠凸轮与从动件的特殊几何结构来保持两者的接触。
28
滚子摆动从动件盘形凸轮机构
机构中凸轮匀速旋转，带动从动件往复摆动，滚子接 触，摩擦阻力小，不易摩擦，承载能力较大，但运动 规律有局限性，滚子轴处有间隙，不宜高速。
29
5
搅拌机
该机构是一曲柄摇杆机构的应用实例，利用连杆上E点的轨迹来进行搅拌。
6
夹具机构
当工件被夹紧后，BCD成一直线，机构处于死点位置，即使工 件的反力很大，夹具也不会自动松脱，该例为利用死点位置的 自锁特性来实现工作要求的。
7
K=1的曲柄摇杆机构
从动件摇杆处于两极限位置时，对应主动件曲柄位置AB1、 AB2共线，即极位夹角θ=0，K=1，机构没有急回特性。
22
飞轮
该机构为一对心曲柄滑块机构的应用形式，滑块为 主动件，由于飞轮的惯性，使机构冲过了两个死点 位置。
23
偏心轮
该机构本质上是曲柄滑块机构，偏心轮的回转中心A到 它的几何中心B之间的距离叫偏心距，即曲柄长度。这 种机构常用于冲床、剪床及润滑油泵中。
24
滚子对心移动从动件盘形凸轮机构
机构中凸轮匀速旋转，带动从动件往复移动，滚子接触,摩擦阻力小， 不易摩擦，承载能力较大，但运动规律有局限性，滚子轴处有间隙， 不宜高速。
