RS485通讯协议

485通信协议485通信协议是一种用于工业自动化领域的数据通信协议，其标志为RS-485。

RS-485是一种点对点通信协议，可以用于连接多个设备，支持多主控制，数据传输速度快，抗干扰能力强，因此在工控系统、楼宇自动化、安防等领域得到广泛应用。

RS-485通信协议采用差分通信方式，即用两根线进行数据传输。

其中，A线为非反相数据线，B线为反相数据线。

当A线接收到高电平时，B线接收到低电平；当A线接收到低电平时，B线接收到高电平。

这种差分传输方式能有效地抵抗电磁干扰，提高数据传输的可靠性。

RS-485通信协议使用了一种主从机制，即一个设备作为主机进行控制和数据传输，其他设备作为从机，接受主机的控制指令和传输的数据。

主机通过RS-485接口向从机发送控制指令和数据，从机接收并执行控制指令，并将数据返回给主机。

RS-485通信协议支持半双工传输方式，即数据的发送和接收不能同时进行。

主机发送数据时，从机必须处于接收状态，反之亦然。

这种方式虽然限制了数据的实时性，但可以减少RS-485总线上的冲突，提高数据传输的可靠性。

RS-485通信协议的数据传输速度可以根据具体应用需求进行调整，通常可以达到10Mbps以上。

此外，RS-485还支持多主控制，即多个主机可以同时控制从机的工作。

这种特性使得RS-485通信协议非常适用于工控系统中需要多个主机同时进行控制的场景。

RS-485通信协议还采用了多种错误检测和纠正技术，以保证数据传输的准确性。

例如，校验位、奇偶校验、CRC校验等。

这些校验机制可以识别和纠正数据传输过程中可能发生的错误，提高数据传输的可靠性。

总的来说，RS-485通信协议是一种在工业自动化领域广泛应用的数据通信协议，它具有数据传输速度快、抗干扰能力强、支持多主控制等特点。

通过采用差分通信方式、主从机制、半双工传输方式和错误检测纠正技术等，RS-485通信协议能够实现可靠的数据传输，满足工业自动化系统对数据通信的要求。

rs485通信协议rs485通信协议RS485主从式多机通讯协议一、数据传输协议此协议定义了一个控制器能认识使用的消息结构,而不管它们是经过何种网络进行通信的。

它描述了一控制器请求访问其它设备的过程，如何回应来自其它设备的请求，以及怎样侦测错误并记录。

它制定了消息域格局和内容的公共格式。

此协议决定了每个控制器须要知道它们的设备地址，识别按地址发来的消息，决定要产生何种行动。

如果需要回应，控制器将生成反馈信息按本协议发出。

1、数据在网络上转输控制器通信使用主—从技术，即仅一设备（主设备）能初始化传输（查询）。

其它设备（从设备）根据主设备查询提供的数据作出相应反应。

主设备可单独和从设备通信，也能以广播方式和所有从设备通信。

如果单独通信，从设备返回一消息作为回应，如果是以广播方式查询的，则从设备不作任何回应。

协议建立了主设备查询的格式：设备（或广播）地址、功能代码、所有要发送的数据、一错误检测域。

从设备回应消息也由协议构成，包括确认要行动的域、任何要返回的数据、和一错误检测域。

如果在消息接收过程中发生一错误(无相应的功能码)，或从设备不能执行其命令，从设备将建立一错误消息并把它作为回应发送出去。

2、在对等类型网络上转输在对等网络上，控制器使用对等技术通信，故任何控制都能初始和其它控制器的通信。

这样在单独的通信过程中，控制器既可作为主设备也可作为从设备。

在消息位，本协议仍提供了主—从原则，尽管网络通信方法是“对等”。

如果一控制器发送一消息，它只是作为主设备，并期望从设备得到回应。

同样，当控制器接收到一消息，它将建立一从设备回应格式并返回给发送的控制器。

3、查询—回应周期（1）查询查询消息中的功能代码告之被选中的从设备要执行何种功能。

数据段包含了从设备要执行功能的任何附加信息。

错误检测域为从设备提供了一种验证消息内容是否正确的方法。

（2）回应如果从设备产生一正常的回应，在回应消息中的功能代码是在查询消息中的功能代码的回应。

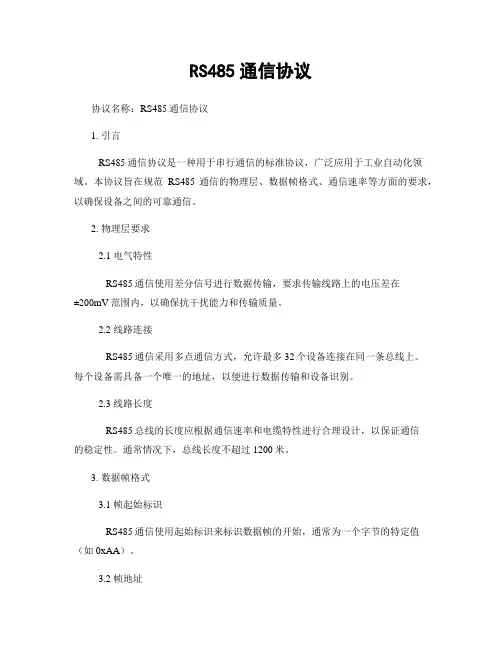

RS485通信协议协议名称：RS485通信协议1. 引言RS485通信协议是一种用于串行通信的标准协议，广泛应用于工业自动化领域。

本协议旨在规范RS485通信的物理层、数据帧格式、通信速率等方面的要求，以确保设备之间的可靠通信。

2. 物理层要求2.1 电气特性RS485通信使用差分信号进行数据传输，要求传输线路上的电压差在±200mV范围内，以确保抗干扰能力和传输质量。

2.2 线路连接RS485通信采用多点通信方式，允许最多32个设备连接在同一条总线上。

每个设备需具备一个唯一的地址，以便进行数据传输和设备识别。

2.3 线路长度RS485总线的长度应根据通信速率和电缆特性进行合理设计，以保证通信的稳定性。

通常情况下，总线长度不超过1200米。

3. 数据帧格式3.1 帧起始标识RS485通信使用起始标识来标识数据帧的开始，通常为一个字节的特定值（如0xAA）。

3.2 帧地址数据帧中的地址字段用于指示接收方设备的地址，以确保数据传输的目标设备。

3.3 数据字段数据字段用于携带实际的数据信息，其长度根据实际需求进行定义。

3.4 校验字段为了保证数据的完整性和准确性，数据帧中通常包含一个校验字段，用于验证数据的正确性。

3.5 帧结束标识数据帧以结束标识来标识数据帧的结束，通常为一个字节的特定值（如0x55）。

4. 通信速率RS485通信的速率可根据实际需求进行设置，常见的通信速率有9600bps、19200bps、38400bps等。

通信双方需协商确定相同的通信速率，以确保数据的正确传输。

5. 错误处理通信过程中可能会发生错误，如数据丢失、校验错误等。

在RS485通信协议中，通常使用重发机制来处理错误数据帧，确保数据的可靠性和准确性。

6. 示例代码以下是一个简单的示例代码，用于说明RS485通信协议的实际应用：```c// 初始化串口void initSerial() {// 设置通信速率为9600bpssetBaudRate(9600);// 设置数据位、停止位等参数setParameters(8, 1);}// 发送数据void sendData(uint8_t address, uint8_t data) {// 构造数据帧uint8_t frame[5];frame[0] = 0xAA; // 帧起始标识frame[1] = address; // 帧地址frame[2] = data; // 数据字段frame[3] = calculateChecksum(frame); // 校验字段 frame[4] = 0x55; // 帧结束标识// 发送数据帧sendFrame(frame);}// 接收数据void receiveData() {uint8_t frame[5];// 接收数据帧receiveFrame(frame);// 检查帧起始标识、校验字段、帧结束标识等if (frame[0] == 0xAA && frame[4] == 0x55 && verifyChecksum(frame)) {// 解析数据帧uint8_t address = frame[1];uint8_t data = frame[2];// 处理数据processData(address, data);}}```7. 总结RS485通信协议是一种用于工业自动化领域的标准协议，通过规范物理层、数据帧格式、通信速率等方面的要求，确保设备之间的可靠通信。

RS485通信协议协议名称：RS485通信协议一、介绍RS485通信协议是一种用于实现多节点通信的串行通信协议，广泛应用于工业自动化、仪器仪表等领域。

本协议旨在规范RS485通信的物理层和数据链路层，确保数据的可靠传输和通信的稳定性。

二、物理层规范1. 电气特性RS485通信使用差分信号进行数据传输，要求传输线路采用平衡的双绞线，其中A线和B线分别为正负极性信号线。

通信设备的发送端应具备驱动能力，接收端应具备较高的抗干扰能力。

2. 传输速率RS485通信支持多种传输速率，常见的有9600bps、19200bps、38400bps等。

通信双方应事先约定并设置相同的传输速率。

三、数据链路层规范1. 帧格式RS485通信采用固定长度的数据帧进行数据传输。

数据帧包括起始位、数据位、校验位和停止位。

起始位为逻辑低电平，用于表示数据帧的开始；数据位为8位，用于传输数据；校验位为奇偶校验位或循环冗余校验位，用于检测数据传输的错误；停止位为逻辑高电平，用于表示数据帧的结束。

2. 数据传输RS485通信采用半双工通信方式，即通信双方可以交替发送和接收数据。

发送端将数据按照帧格式发送到传输线路上，接收端接收到数据后进行校验，并发送确认信号给发送端。

发送端在接收到确认信号后才能发送下一帧数据。

3. 多节点通信RS485通信支持多节点通信，每个节点都有一个唯一的地址。

通信时，发送端在数据帧中指定接收端的地址，只有地址匹配的节点才会接收到数据。

其他节点应将传输线路上的数据忽略。

四、错误处理1. 帧错误如果接收端在接收数据帧时发现帧格式错误或校验错误，应发送错误信号给发送端，发送端应重新发送数据帧。

2. 超时处理如果发送端在发送数据帧后一定时间内未收到确认信号，应认为数据传输失败，需要重新发送数据帧。

五、应用示例以下是一个简单的RS485通信协议应用示例：1. 确定通信双方的地址和传输速率。

2. 发送端将待发送的数据按照帧格式封装，并指定接收端的地址。
