第二节 行车道宽度 TheBreadth Of Driveway
一、行车道宽度的确定 The Confirm Of Driveway Breadth
行车道是道路上供各种车辆行驶部分的总 称，包括快车道和慢车道，在一般公路和城市 道路上还包括非机动车道。行车道宽度主要根 据车道数、车辆宽度、设计交通量、交通组成 和汽车行驶速度等确定。 公路一般有两条以上的车道，而高速公路 或一级公路一般有四条以上的车道。对于整体 式断面或分离式断面的双幅多车道，每侧再划 分快车道和慢车道。
（二）有中央分隔带的行车道宽度 （见图5－6）
对于有四条以上车道的高速公路、一级公 路，一般都设置中央分隔带。分隔带两侧的行 车道只有同向行驶的汽车，则单侧行车带宽度 可按下式计算， 即：S=0.0103V1+0.56 (5—3) D=0.000066（V22 –V12） (5—4) M=0.0103V2+0.46 （5—5） B=S+D+M+a1+a2 (5-6)

第4章 道路横断面设计

第4章 道路横断面设计

4.2 路拱和横坡度
4.2.1 路拱
为了利于路面排水，将路面做成中间高两边低的拱形， 称为路拱。 路拱坡度以百分率表示。 路拱的形式： 抛物线形 屋顶线性 折线形
第四章 道路横断面设计
第四章 道路横断面设计
第四章 道路横断面设计
第四章 道路横断面设计
第四章 道路横断面设计
4.2.2 路拱横坡度
四块板断面
第四章 道路横断面设计
五块板断面
第四章 道路横断面设计
第四章 道路横断面设计
4.1.3 行车道宽度
B=n × b B=a+c
B : 行车道宽度，（m）； N : 车道数，（条）； b : 一条车道宽度； Ns : 设计交通量(辆/h)； N: 一条车道的设计通行能力，与车速和车型有关（辆/h）; a : 车辆的几何宽度，我国设计车辆宽度规定为2.5m； c : 侧向余宽，车与车和车与边宽，一般取1~1.25m。
第四章 道路横断面设计
第四章 道路横断面设计
第四章 道路横断面设计
第四章 道路横断面设计
第四章 道路横断面设计
二、城市道路横断面设计
（一）横断面设计图
当按照城市道路的交通性质、地形条件以及近期与远期相结合的原则确定了 横断面组成和宽度以后，即可绘制横断面设计图。 作用：指导施工和计算土石方数量.
段，其横断面组成可根据当地实践经验选用。
第四章 道路横断面设计
公路路基宽度为行车道与路肩宽度之和。当设有中间带、变速 车道、爬坡车道、应急停车带时．尚应包括这些部分的宽度。
整体式路基
分离式路基
第四章 道路横断面设计
1. 路幅的构成

高速、一级公路横断面组成： 行车道、中间带、路肩——必要组成部分 紧急停车带、爬坡车道、变速车道等——特殊组成部分

道路勘测设计横断面设计

道路勘测设计横断面设计
城市道路的横断面组成包括机动车道、非机动车道
、人行道、绿带、分车带等。
路幅：是指公路路基顶面两路肩外侧边缘之间的部
分，路幅要素包括宽度、横向坡度。
二、公路横断面组成及类型
（一）公路横断面组成
1、高速公路、一级公路 由于公路等级高、交通量大，双向（上、下行）
行车之间必须分开，形成双幅多车道公路。 分隔方式：采用中间带。 整体式断面：等宽同高的分隔带。 分离式断面：不等宽不同高的宽分隔带。 整体式断面的路幅构成： 包括行车道、中间带、路肩以及紧急停车带、 爬坡车道、避险车道等。
区，应设置双向路拱。
5、路拱的形式
低等级公路和道路可采用抛物线形路拱； 高等级公路和道路一般采用直线接抛物线 形路拱； 多车道的水泥混凝土路面可采用折线形路 拱。 沥青路面为施工方便，多采用直线形。
二、路肩的作用、宽度及横坡
1、定义 路肩：行车道外缘至路基边缘之间的带状部分。
2、作用
（1）具有保护及支撑路面结构的作用。 （2）供发生故障的车辆临时停放之用，有利于防止交通事 故和避免交通紊乱。 （3）作为侧向余宽的一部分，能增加驾驶的安全和舒适感. （4）提供道路养护作业、埋设地下管线的场地。对未设人 行道的道路，可供行人及非机动车使用。 （5）精心养护的路肩，能增加公路的美观，并起引导视线 的作用。
2、有中央分隔带的行车道宽度
影响因素：车速、交通组成和大型车的混入率对行车道宽度的 确定有较大的影响。
计算公式：
S 0.0103V1 0.56
D 0.000066 (V22 V12 ) 1.49
M 0.0103V2 0.46 B S D M a1 a2
3、城市道路的行车道宽度
为了便于养护作业、临时调整行车方向和某些车辆在必要时调头，中 央分隔带应按一定距离设置开口部。

道路勘测设计—横断面设计

道路勘测设计—横断面设计
行驶, 限制其它车辆通行, 或规定只允许
长安大学公路学院
俗称“两块板”断面, 如小寨东路。歹诵如织太忒•
就是用分隔带把车行道分隔为三块, 中间供
机动车双向行驶, 两侧为非机动车道, 人行道在
两边。
]i ighway college.Chang an Uni very icy
长安大学公路学院
俗称“三块板”断面。如文 艺＜ 士⑴《加, 上』
驶*
]i ighway college.Chang an Uni very icy
长安大学公路学院
匕
二块板安全
长安大学公路学院
）横断面形式的选
]i ighway college.Chang an Uni very icy
♦安全上 三、四
三、四块板使机、非分流行驶, 行车速度较高。而一 、二块板为混合交通, 必然相互影响。♦在照明上板块越多, 照明越容易处理；一、二块板路灯在行道树 中间, 受绿化影响大。而三、四快板路灯可设在侧分带 上, 与绿化的矛盾好处理, 照度均匀, 可提高夜间行车 速度。
道路勘测设计横断面设计
4章摘要
本章主要介绍道路横断面组成及类型
;行车道、路肩、人行道的宽度和横披度；中
间带、路侧带的设置；平曲线加宽、超高的原
因和计算方法；爬坡车道与避险车道的设置； 行车视距及视距保证；横断面设计方法、土石 方数量计算及调配等问题。
]i ighway college.Chan^an Uni very icy
就是用分隔带把车行道分隔为三块, 中间供 机动车双向行驶, 两侧为非机动车道, 人行道在 两边,
]i ighway college.Chang an Uni very icy
长安大学公路学院

大学道路勘测设计课件横断面设计

大学道路勘测设计课件横断面设计
公路路基宽度为行车道与路肩宽度之和。当设有中间带、变速车道、爬坡车道、应急停车带等，尚应包括这些部分的宽度。
路拱
第三节 路拱、边沟及边坡
为了迅速排除路面上的雨水，将路面做成由中间向两侧倾斜的拱形，称为路拱。 路拱虽然对排水有利，但由于汽车自身的重力沿着路拱横坡方向的分力增加了行车的不平稳，对行车不利。 对于不同的路面类型和行车道宽度，结合当地的自然条件、降雨强度等采用不同的路拱坡度。
对于独立大、中桥梁、长隧道的土石方工程数量应另外计算。
计价土石方数量
单击此处添加大标题内容
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。您的内容已经简明扼要，字字珠玑，但信息却千丝万缕、错综复杂，需要用更多的文字来表述；但请您尽可能提炼思想的精髓，否则容易造成观者的阅读压力，适得其反。正如我们都希望改变世界，希望给别人带去光明，但更多时候我们只需要播下一颗种子，自然有微风吹拂，雨露滋养。恰如其分地表达观点，往往事半功倍。当您的内容到达这个限度时，或许已经不纯粹作用于演示，极大可能运用于阅读领域；无论是传播观点、知识分享还是汇报工作，内容的详尽固然重要，但请一定注意信息框架的清晰，这样才能使内容层次分明，页面简洁易读。如果您的内容确实非常重要又难以精简，也请使用分段处理，对内容进行简单的梳理和提炼，这样会使逻辑框架相对清晰。为了能让您有更直观的字数感受，并进一步方便使用，我们设置了文本的最大限度，当您输入的文字到这里时，已濒临页面容纳内容的上限，若还有更多内容，请酌情缩小字号，但我们不建议您的文本字号小于14磅，请您务必注意。单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。您的内容已经简明扼要，字字珠玑，但信息却千丝万缕、错综复杂，需要用更多的文字来表述；但请您尽可能提炼思想的精髓，否则容易造成观者的阅读压力，适得其反。正如我们都希望改变世界，希望给别人带去光明，但更多时候我们只需要播下一颗种子，自然有微风吹拂，雨露滋养。恰如其分地表达观点，往往事半功倍。当您的内容到达这个限度时，或许已经不纯粹作用于演示，极大可能运用于阅读领域；无论是传播观点、知识分享还是汇报工作，内容的详尽固然重要，但请一定注意信息框架的清晰，这样才能使内容层次分明，页面简洁易读。如果您的内容确实非常重要又难以精简，也请使用分段处理，对内容进行简单的梳理和提炼，这样会使逻辑框架相对清晰。为了能让您有更直观的字数感受，并进一步方便使用，我们设置了文本的最大限度，当您输入的文字到这里时，已濒临页面容纳内容的上限，若还有更多内容，请酌情缩小字号，但我们不建议您的文本字号小于14磅，请您务必注意。单击此处添加正文，

公路勘测设计第四章：横断面设计

公路勘测设计第四章：横断面设计

二、路基横断面组成
（2）高速公路和一级公路的路基标准横断面
高速公路和一级公路的路基横断面上下行用中央分 隔带分开，其横断面由行车道、中间带、路肩以及紧急 停车带、爬坡车道、变速车道等组成。
二、路基横断面组成
（3）二、三、四级公路的路基标准横断面
由行车道、路肩以及错车道组成。
二、路基横断面组成
二、路基横断面组成
五、计算
3. 土石方数量计算应注意的问题：
（1）填挖方数量分别计算，（填挖方面积分别计算）； （2）土石方应分别计算，（土石面积分别计算）； （3）路基填、挖方数量中应考虑路面所占的体积，（填方 扣除、挖方增加）； （4）大中桥位处所占的路基土石方应扣除。
五、计算
某路段两两相邻桩号分别为K1+250（1点）、K1+276（2点） 和K1+300（3点），计算出横断面面积分别为：
-0.07 -0.05 0 -0.05 -0.07
-0.07 -0.05 0 -0.05 -0.07
-0.07 -0.05 0 -0.05 -0.07
-0.07 -0.05 0 -0.05 -0.07
-0.07 -0.05 0 -0.05 -0.07
-0.07 -0.05 0 -0.05 -0.07
路基设计表
填 挖高度 （m)
路基 宽度
(ｍ)
填
挖
左
右
0.00
2.25
2.25
1.77
2.25
2.25
3.10
2.25
2.25
2.30
2.25
2.25
1.40
2.25
2.25
1.31
2.25
2.25

道路勘测设计(横断面设计)



3. 平曲线加宽要求：
路面应在曲线内侧进行加宽。 路面加宽后，路基也应相应加宽。 四级公路路基采用6.5m以上宽度时，当路面加宽后 剩余的路肩宽度不小于0.5m时，则路基可不予加宽； 小于0.5m时，则应加宽路基以保证路肩宽度不小于 0.5m。
（二）加宽的过渡： 加宽缓和段：路面由直线上的正常宽度过渡到曲线 上加宽后的宽度的渐变段。 适用于二、三、四级公路 1．比例过渡： 在加宽缓和段全长范围内按其长度成比例逐渐加 宽。加宽缓和段内任意点的加宽值： Lx bx b L

（一）加宽值的计算
1. 普通汽车的加宽值计算方法：
A2 ( R b)2 R2
b R R2 A2 若为双车道e=2b e 2( R R 2 A2 )
e e R A ( R ) 2 R 2 Re 2 4
2 2 2
A
式中：A——汽车后轴至前保险 杠的距离（m）： R——圆曲线半径（m）。
车道、中央分隔带、人行道、路肩等的布臵
，以确定其横向几何尺寸，并进行必要的结
构设计以保证它们的强度与稳定性。
4.1 道路横断面组成
1、 道路用地范围
道路用地：修建、养护道路及其沿线设施，依照国家 规定所征用的地幅。道路用地宽度包括行车道、分隔 带、路肩、人行道等以及交通设施所需要的全部宽度。
4.1 道路横断面组成
（ 1）对于设臵有缓和曲线的平曲线，加宽缓和段应 采用与缓和曲线相同的长度。

（ 2）对于不设缓和曲线，但设臵有超高缓和段的平 曲线，可采用与超高缓和段相同的长度。

（ 3）即不设缓和曲线，又不设超高的平曲线，加宽 缓和段应按渐变率为1：15且长度不小于10m的要求设 臵。

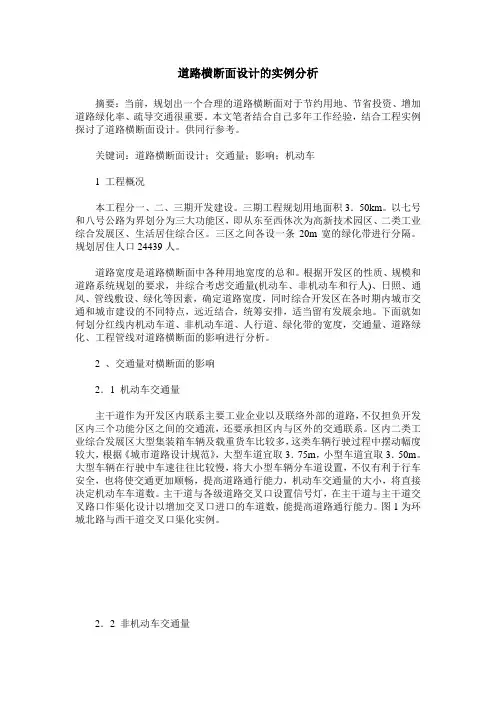

道路横断面设计的实例分析

道路横断面设计的实例分析摘要：当前，规划出一个合理的道路横断面对于节约用地、节省投资、增加道路绿化率、疏导交通很重要。

本文笔者结合自己多年工作经验，结合工程实例探讨了道路横断面设计。

供同行参考。

关键词：道路横断面设计；交通量；影响；机动车1 工程概况本工程分一、二、三期开发建设。

三期工程规划用地面积3．50km。

以七号和八号公路为界划分为三大功能区，即从东至西休次为高新技术园区、二类工业综合发展区、生活居住综合区。

三区之间各设一条20m宽的绿化带进行分隔。

规划居住人口24439人。

道路宽度是道路横断面中各种用地宽度的总和。

根据开发区的性质、规模和道路系统规划的要求，并综合考虑交通量(机动车、非机动车和行人)、日照、通风、管线敷设、绿化等因素，确定道路宽度，同时综合开发区在各时期内城市交通和城市建设的不同特点，远近结合，统筹安排，适当留有发展余地。

下面就如何划分红线内机动车道、非机动车道、人行道、绿化带的宽度，交通量、道路绿化、工程管线对道路横断面的影响进行分析。

2 、交通量对横断面的影响2．1 机动车交通量主干道作为开发区内联系主要工业企业以及联络外部的道路，不仅担负开发区内三个功能分区之间的交通流，还要承担区内与区外的交通联系。

区内二类工业综合发展区大型集装箱车辆及载重货车比较多，这类车辆行驶过程中摆动幅度较大，根据《城市道路设计规范》，大型车道宜取3．75m，小型车道宜取3．50m。

大型车辆在行驶中车速往往比较慢，将大小型车辆分车道设置，不仅有利于行车安全，也将使交通更加顺畅，提高道路通行能力，机动车交通量的大小，将直接决定机动车车道数。

主干道与各级道路交叉口设置信号灯，在主干道与主干道交叉路口作渠化设计以增加交叉口进口的车道数，能提高道路通行能力。

图1为环城北路与西干道交叉口渠化实例。

2．2 非机动车交通量此工业区已与市区相接，区内绝大部分员工居住在生活居住综合区或者租住附近的民房，其余居住在芗城区或龙文区。

《公路平面设计成果》课件

案例分析
成功案例介绍
案例一
某市环城高速公路设计
案例二
某山区旅游公路设计
案例三
某城市主干道改造工程
失败案例分析
案例一
01
某山区公路设计缺陷
案例二
02
某城市快速路交通拥堵问题
案例三
03
某新建公路与生态环境冲突
案例启示与建议
启示二
注重人性化设计，提高道路安 全性与舒适性。
建议二
注重与当地政府和居民的沟通 ，充分了解需求和意见。
评价
本次课件内容丰富、条理清晰，通过图文并茂的方式展示了公路平面设计的重要性和实际应用。课件 制作精良，易于理解，具有很高的实用价值和教学价值。
未来发展方向
探索新的设计理念和技术
随着科技的不断发展，公路平面设计将不断涌现新的理念 和技术。未来发展应关注新技术、新材料的研发和应用， 以提高公路设计的质量和效率。
PART 02
公路平面设计成果展示
平面设计图展示
平面设计图
展示公路平面设计图，包 括路线走向、交叉口设计 、排水系统等细节。
比例尺
标注设计图的比例尺，以 便了解设计在实际建设中 的大小和尺寸。
标注信息
在图纸上标注关键信息， 如道路等级、宽度、车道 数等，以便快速了解设计 要点。
设计理念和思路
设计理念
缓和曲线设计
缓和曲线用于连接直线段和圆曲线 ，设计时应考虑车辆的行驶轨迹和 视觉效果，合理选用缓和曲线的参 数和长度。
交叉口设计
交叉口选址
选择合适的交叉口位置，确保交 通流畅且安全，同时考虑地形、
地物和土地利用等因素。
交叉口布局
根据交通流量和流向，合理布置 交叉口的进口道、出口道和转向 车道，以及交通信号灯和标志标
