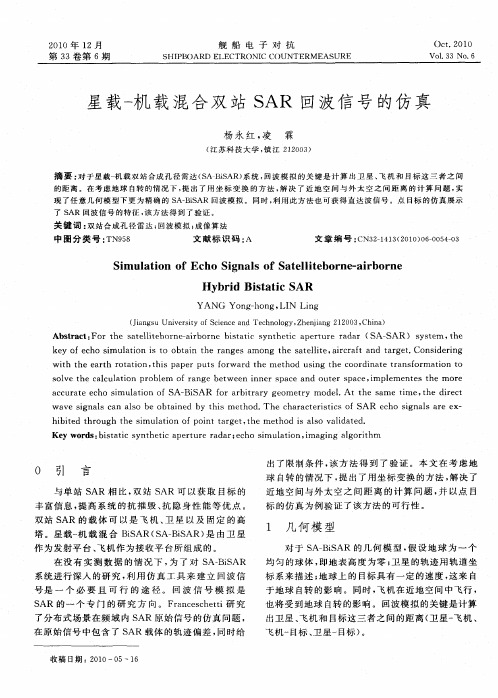

星载-机载混合双站SAR回波信号的仿真杨永红;凌霖【摘要】对于星载-机载双站合成孔径雷达(SA-BiSAR)系统,回波模拟的关键是计算出卫星、飞机和目标这三者之间的距离.在考虑地球自转的情况下,提出了用坐标变换的方法,解决了近地空间与外太空之间距离的计算问题,实现了任意几何模型下更为精确的SA-BiSAR回波模拟.同时,利用此方法也可获得直达波信号.点目标的仿真展示了SAR回波信号的特征,该方法得到了验证.【期刊名称】《舰船电子对抗》【年(卷),期】2010(033)006【总页数】3页(P54-56)【关键词】双站合成孔径雷达;回波模拟;成像算法【作者】杨永红;凌霖【作者单位】江苏科技大学,镇江,212003;江苏科技大学,镇江,212003【正文语种】中文【中图分类】TN9580 引言与单站SAR相比,双站SAR可以获取目标的丰富信息,提高系统的抗摧毁、抗隐身性能等优点。

双站SAR的载体可以是飞机、卫星以及固定的高塔。

星载-机载混合BiSAR（SA-BiSAR）是由卫星作为发射平台、飞机作为接收平台所组成的。

在没有实测数据的情况下,为了对SA-BiSAR系统进行深入的研究,利用仿真工具来建立回波信号是一个必要且可行的途径。

回波信号模拟是SAR的一个专门的研究方向。

Franceschetti研究了分布式场景在频域内SAR原始信号的仿真问题,在原始信号中包含了SAR载体的轨迹偏差,同时给出了限制条件,该方法得到了验证。

本文在考虑地球自转的情况下,提出了用坐标变换的方法,解决了近地空间与外太空之间距离的计算问题,并以点目标的仿真为例验证了该方法的可行性。

1 几何模型对于SA-BiSAR的几何模型,假设地球为一个均匀的球体,即地表高度为零；卫星的轨迹用轨道坐标系来描述；地球上的目标具有一定的速度,这来自于地球自转的影响。

同时,飞机在近地空间中飞行,也将受到地球自转的影响。

回波模拟的关键是计算出卫星、飞机和目标这三者之间的距离（卫星-飞机、飞机-目标、卫星-目标）。
