基于LabVIEW的远程控制实验系统

基于LabVIEW的实验室仪器远程控制管理系统在当今科技迅速发展的时代，实验室仪器的管理和控制方式也在不断地革新。

基于 LabVIEW 的实验室仪器远程控制管理系统应运而生，为实验室的高效运作和科学研究提供了有力的支持。

LabVIEW 是一种图形化编程环境，它具有强大的数据采集、分析和控制功能。

利用 LabVIEW 开发实验室仪器远程控制管理系统，能够实现对仪器的远程操作、实时监测、数据记录和分析等一系列功能，极大地提高了实验效率和数据准确性。

一、系统的需求分析首先，实验室仪器远程控制管理系统需要满足不同类型仪器的接入需求。

实验室中的仪器种类繁多，包括电子测量仪器、分析仪器、物理实验仪器等，每种仪器都有其独特的通信协议和控制方式。

因此，系统需要具备良好的兼容性，能够与各种仪器进行通信和交互。

其次，系统应具备可靠的远程控制功能。

操作人员可以通过网络在异地对实验室仪器进行启动、停止、参数设置等操作，并且能够实时获取仪器的工作状态和反馈信息。

这不仅方便了实验人员的工作，还能够在紧急情况下及时停止实验，保障人员和设备的安全。

此外，数据采集和处理也是系统的重要需求之一。

系统需要能够准确地采集仪器产生的数据，并进行实时处理和分析，为实验研究提供有价值的信息。

同时，数据的存储和管理也至关重要，以便后续的查询和回溯。

二、系统的总体架构基于 LabVIEW 的实验室仪器远程控制管理系统通常由仪器端、服务器端和客户端三部分组成。

仪器端负责与实际的实验室仪器进行连接和通信，采集仪器的工作数据和状态信息，并将其上传至服务器端。

为了实现与不同仪器的通信，通常需要使用各种通信接口和协议转换模块。

服务器端是系统的核心部分，负责接收和处理来自仪器端的数据，同时响应客户端的请求。

服务器端需要具备强大的数据处理能力和存储能力，以保证系统的稳定运行和数据的安全性。

客户端则是提供给用户的操作界面，用户可以通过客户端远程访问服务器，实现对实验室仪器的控制和管理。

基于LabVIEW与Proteus的测控仿真实验系统设计周春明【摘要】A method of design of measurement and control simulation experiment system based on LabVIEW and Proteus was proposed with the remote temperature controlling system as an example. AT89C51 in Proteus was used as the slave computer to achieve the functions of temperature acquisition, A/D conversion and data transmis-sion to the host computer. LabVIEW was employed to construct the master system to achieve the PID control of the received temperature. It transmitted the PID adjustmentdata to SCM in order to adjust its PWM wave’ s duty rati-o. So the working state of“OVEN” could be controlled and the purpose of the remote temperature controlling could be achieved. The master system communicated with the slave computer by a pair of virtual serial ports constructed by Virtual Serial Port Driver 6 . 9 . Simulation results demonstrated the validity of the methods of design of measure-ment and control system. It has a practicability in the field of experiment teaching and project development.%以单片机远程温度控制系统为例，给出了一种基于LabVIEW与Proteus的测控仿真实验系统的设计方法，利用Proteus中的AT89 C51单片机仿真下位机运行，实现温度的采集、 A/D转换器的控制及向上位机传输数据等功能。

LabVIEW与远程监控实现远程数据访问与控制LabVIEW与远程监控：实现远程数据访问与控制LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是由美国国家仪器公司开发的一套图形化编程环境，广泛应用于实验室、自动化控制和数据采集等领域。

LabVIEW提供了丰富的工具和函数库，使得开发人员能够快速、便捷地创建各种虚拟仪器。

远程监控是指通过网络等远程手段对实验设备、工业过程和环境进行监测、控制与管理。

传统的远程监控通常需要通过专用的硬件设备和复杂的网络搭建，但是借助LabVIEW的强大功能，我们能够实现更加简洁高效的远程数据访问与控制。

一、LabVIEW远程数据访问通过LabVIEW可以实现对远程设备和服务器的数据访问，可以获取实时数据、历史数据等，以及进行数据分析和处理。

1. 远程数据获取LabVIEW可以利用网络通信协议（如TCP/IP、UDP等）与远程设备进行连接，通过读取设备传感器或者其他数据源的数据，实现实时数据的采集。

开发人员可以自定义数据采集频率和采集间隔，将采集到的数据进行缓存和处理。

2. 数据传输与存储通过LabVIEW，采集到的数据可以实时传输至本地或远程的数据库、文件存储系统等。

借助LabVIEW提供的数据库工具和文件操作函数，可以快速实现数据的存储和管理。

同时，LabVIEW还支持各种数据格式的导入和导出，方便数据的交互和共享。

二、LabVIEW远程控制功能除了数据访问，LabVIEW还可以实现对远程设备的远程控制，以实现实时的远程监控和控制。

1. 远程命令执行通过LabVIEW，我们可以向远程设备发送命令，实现对设备的各种操作。

例如，我们可以通过LabVIEW发送控制指令，来改变设备的状态、调整参数设置等。

这种远程控制功能使得无人值守的远程监控和控制成为可能。

2. 虚拟仪器控制借助LabVIEW的虚拟仪器控制功能，我们可以远程操控各种实验设备，实时获取设备状态、监测各种参数，并进行相应的控制操作。

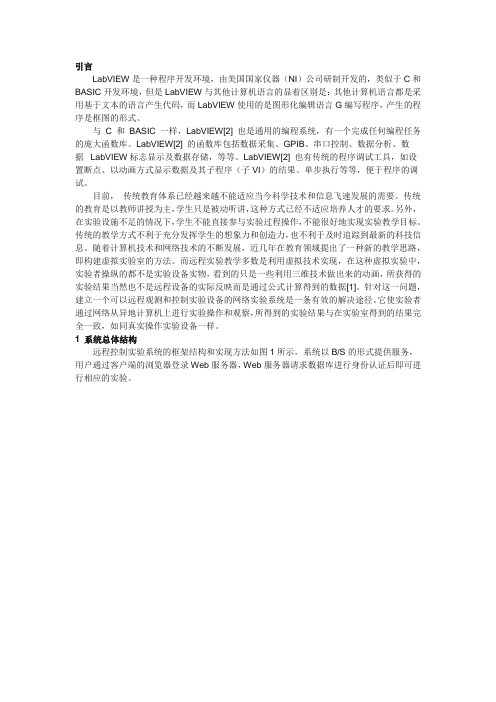

引言LabVIEW是一种程序开发环境，由美国国家仪器（NI）公司研制开发的，类似于C和BASIC开发环境，但是LabVIEW与其他计算机语言的显着区别是：其他计算机语言都是采用基于文本的语言产生代码，而LabVIEW使用的是图形化编辑语言G编写程序，产生的程序是框图的形式。

与C 和BASIC 一样，LabVIEW[2] 也是通用的编程系统，有一个完成任何编程任务的庞大函数库。

LabVIEW[2] 的函数库包括数据采集、GPIB、串口控制、数据分析、数据LabVIEW标志显示及数据存储，等等。

LabVIEW[2] 也有传统的程序调试工具，如设置断点、以动画方式显示数据及其子程序（子VI）的结果、单步执行等等，便于程序的调试。

目前，传统教育体系已经越来越不能适应当今科学技术和信息飞速发展的需要。

传统的教育是以教师讲授为主，学生只是被动听讲，这种方式已经不适应培养人才的要求。

另外，在实验设施不足的情况下，学生不能直接参与实验过程操作，不能很好地实现实验教学目标。

传统的教学方式不利于充分发挥学生的想象力和创造力，也不利于及时追踪到最新的科技信息。

随着计算机技术和网络技术的不断发展，近几年在教育领域提出了一种新的教学思路，即构建虚拟实验室的方法。

而远程实验教学多数是利用虚拟技术实现，在这种虚拟实验中，实验者操纵的都不是实验设备实物，看到的只是一些利用三维技术做出来的动画，所获得的实验结果当然也不是远程设备的实际反映而是通过公式计算得到的数据[1]。

针对这一问题，建立一个可以远程观测和控制实验设备的网络实验系统是一条有效的解决途径。

它使实验者通过网络从异地计算机上进行实验操作和观察，所得到的实验结果与在实验室得到的结果完全一致，如同真实操作实验设备一样。

1 系统总体结构远程控制实验系统的框架结构和实现方法如图1所示，系统以B/S的形式提供服务，用户通过客户端的浏览器登录Web服务器，Web服务器请求数据库进行身份认证后即可进行相应的实验。

利用LabVIEW实现电气设备的智能远程监测与维护随着科技的不断发展，电气设备的智能化已经成为现代化生活的重要组成部分。

然而，传统的电气设备监测与维护方式存在一定的局限性，比如无法实时获取设备状态、无法及时发现故障等。

为了解决这些问题，人们开始采用利用LabVIEW实现电气设备的智能远程监测与维护。

一、LabVIEW简介LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种基于图形化编程的软件开发环境，由美国国家仪器公司开发并推广使用。

其特点是可视化编程，使程序员可以通过拖拽图形化元件进行程序编写。

LabVIEW广泛应用于各种领域，包括电子、自动化和工程等。

二、LabVIEW在电气设备监测与维护中的应用1. 实时数据采集利用LabVIEW开发的监测系统可以通过传感器实时采集电气设备的各种数据，如温度、电压、电流等，将数据传输给LabVIEW，进行实时监测与分析。

采用实时数据采集可以帮助运维人员及时了解设备的运行状态，发现异常情况，并采取相应的措施。

2. 远程控制与维护利用LabVIEW可以实现对电气设备的远程控制与维护。

通过与网络通信，运维人员可以从任何地方远程接入设备监测系统，远程执行维护操作。

比如，运维人员可以通过LabVIEW远程开关设备、设置参数、进行诊断与维修等。

这样，即便不在设备所在地，也能够对设备进行及时的维护。

3. 故障预测与预警利用LabVIEW的数据分析功能，可以进行电气设备的故障预测与预警。

LabVIEW可以根据历史数据和特定的算法来分析设备的运行状况，通过比较当前的运行数据与历史数据，判断设备是否存在潜在故障风险，并及时发送预警信息给相关人员，以便及时采取维护措施，避免设备损坏。

4. 数据记录与报表生成LabVIEW可以将采集到的数据进行记录和存储，并生成相应的报表。

这对于设备的长期监测和维护非常重要。

基于LabVIEW的实验室远程监控系统设计与实现毕业论文目录摘要Abstract第1章绪论 (1)1.1 课题的来源和意义 (1)1.2 国外研究现状及展望 (1)1.3 课题主要研究容和关键技术 (3)1.3.1 课题主要研究容 (3)1.3.2 关键技术研究 (3)第2章系统总体方案设计 (4)2.1 系统需求分析 (4)2.2 系统网络架构 (4)2.3 系统功能模块划分 (6)第3章可视化远程监控采集系统设计 (7)3.1 系统硬件构成 (7)3.2 传感器的选型 (8)第4章基于LabVIEW的监控系统设计 (12)4.1 系统模块划分 (12)4.2 用户认证模块设计 (12)4.3 用户界面设计 (14)4.4 程序结构设计 (16)4.5 数据采集模块设计 (17)4.5.1模拟信号采集与显示模块设计 (18)4.5.2 开关信号采集与显示模块设计 (18)4.5.3 空调与照明开关输出模块设计 (19)4.5.4 称重实验模块设计 (19)4.5.5 涡流实验模块设计 (21)4.5.6 转速测控实验模块设计 (22)4.5.7 振动实验模块设计 (24)4.6 图像采集及压缩 (25)4.6.1 图像采集 (25)4.6.2 图像压缩与远程传输 (27)4.7 系统远程发布的实现 (31)4.7.1 基于DataSocket的远程通信方式 (31)4.7.2 远程Web访问 (32)4.7.3 可视化监控系统远程发布实现 (33)第5章系统实现与运行 (38)第6章结束语 (43)答谢辞参献第1章绪论1.1 课题的来源和意义本课题来源于信息职业技术学院国家示院校建设项目传感器实验室改造及网络课程建设项目。

其目的是基于虚拟仪器技术以及Internet技术构建实验室远程监控系统。

虚拟仪器技术的出现，尤其是其基于Web的远程网络技术的发展为解决上述问题，提供了新的途径。

所谓虚拟仪器，就是用户在通用计算机平台上，根据需求定义和设计仪器的测试功能，使得使用者在操作这台虚拟仪器时，就像是在操作一台他自己设计的测试仪器一样。
