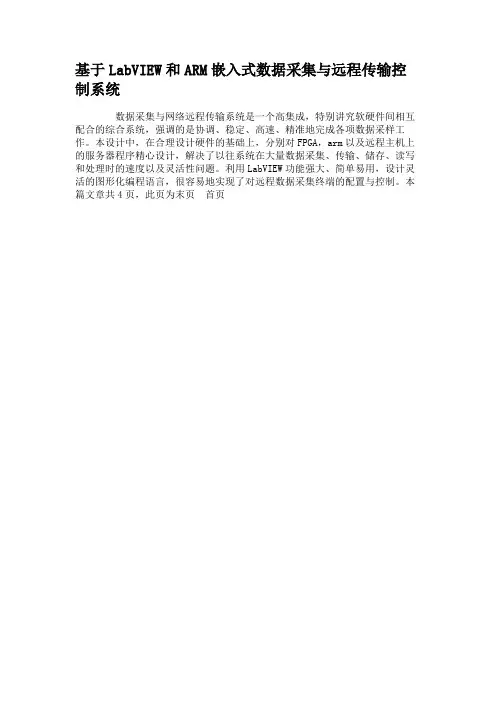

基于LabVIEW和ARM嵌入式数据采集与远程传输控制系统
数据采集与网络远程传输系统是一个高集成，特别讲究软硬件间相互配合的综合系统，强调的是协调、稳定、高速、精准地完成各项数据采样工作。
本设计中，在合理设计硬件的基础上，分别对FPGA，arm以及远程主机上的服务器程序精心设计，解决了以往系统在大量数据采集、传输、储存、读写和处理时的速度以及灵活性问题。
利用LabVIEW功能强大、简单易用，设计灵活的图形化编程语言，很容易地实现了对远程数据采集终端的配置与控制。
本篇文章共4页，此页为末页首页。

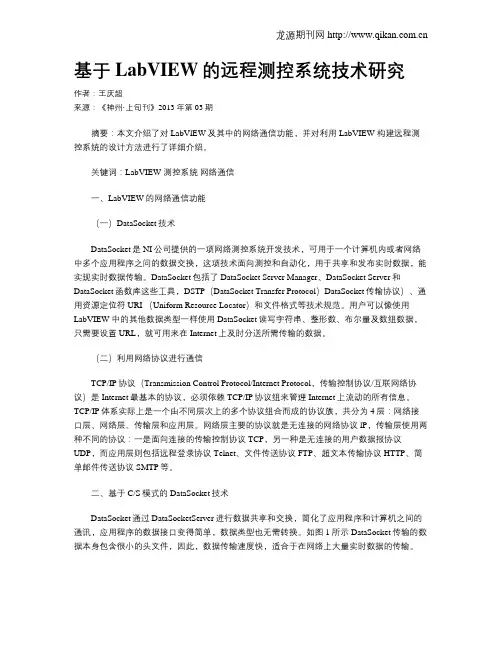

基于LabVIEW的远程测控系统技术研究作者：王庆超来源：《神州·上旬刊》2013年第03期摘要：本文介绍了对LabVlEW及其中的网络通信功能，并对利用LabVIEW 构建远程测控系统的设计方法进行了详细介绍。
关键词：LabVIEW 测控系统网络通信一、LabVIEW的网络通信功能（一）DataSocket技术DataSocket是NI公司提供的一项网络测控系统开发技术，可用于一个计算机内或者网络中多个应用程序之问的数据交换，这项技术面向测控和自动化，用于共享和发布实时数据，能实现实时数据传输。
DataSocket包括了DataSocket Server Manager、DataSocket Server和DataSocket函数库这些工具，DSTP（DataSocket Transfer Protocol）DataSocket传输协议）、通用资源定位符URI （Uniform Resource Locator）和文件格式等技术规范。
用户可以像使用LabVIEW 中的其他数据类型一样使用DataSocket读写字符串、整形数、布尔量及数组数据，只需要设置URL，就可用来在Internet上及时分送所需传输的数据。
（二）利用网络协议进行通信TCP/IP协议（Transmission Control Protocol/Internet Protocol，传输控制协议/互联网络协议）是Internet最基本的协议，必须依赖TCP/IP协议组来管理Internet上流动的所有信息。
TCP/IP体系实际上是一个由不同层次上的多个协议组合而成的协议族，共分为4层：网络接口层、网络层、传输层和应用层。
网络层主要的协议就是无连接的网络协议lP，传输层使用两种不同的协议：一是面向连接的传输控制协议TCP，另一种是无连接的用户数据报协议UDP，而应用层则包括远程登录协议Telnet、文件传送协议FTP、超文本传输协议HTTP、简单邮件传送协议SMTP等。

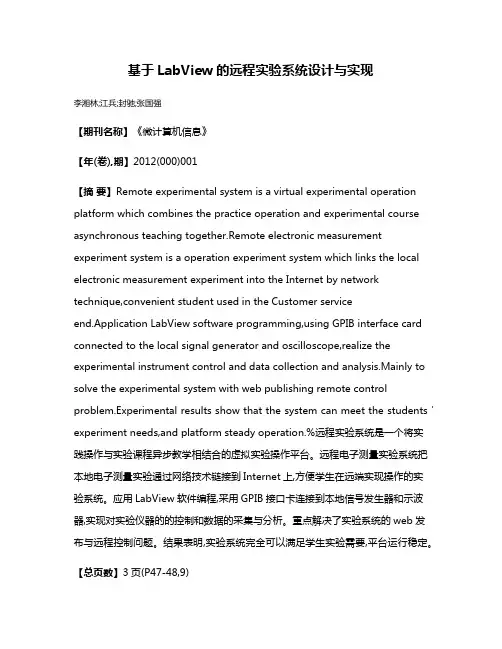

基于LabView的远程实验系统设计与实现李湘林;江兵;封驰;张国强【期刊名称】《微计算机信息》【年(卷),期】2012(000)001【摘要】Remote experimental system is a virtual experimental operation platform which combines the practice operation and experimental course asynchronous teaching together.Remote electronic measurement experiment system is a operation experiment system which links the local electronic measurement experiment into the Internet by network technique,convenient student used in the Customer serviceend.Application LabView software programming,using GPIB interface card connected to the local signal generator and oscilloscope,realize the experimental instrument control and data collection and analysis.Mainly to solve the experimental system with web publishing remote control problem.Experimental results show that the system can meet the students＇experiment needs,and platform steady operation.%远程实验系统是一个将实践操作与实验课程异步教学相结合的虚拟实验操作平台。
利用LabVIEW实现电力系统通信与网络控制一、引言电力系统通信与网络控制是现代电力系统运行和管理的重要组成部分。
利用计算机技术和通信网络，可以实现电网设备之间的信息交互和远程控制，提高电力系统的可靠性、安全性和经济性。
本文将介绍如何利用LabVIEW实现电力系统通信与网络控制。
二、LabVIEW简介LabVIEW是一种基于图形化编程的开发环境，由美国国家仪器公司（National Instruments）开发。
它提供了一套丰富的工具和函数库，方便工程师进行数据采集、处理、分析和控制等任务。
LabVIEW具有图形化界面、模块化设计和易于扩展等特点，非常适合于电力系统通信与网络控制的开发。
三、LabVIEW在电力系统通信中的应用1. 数据采集与监测LabVIEW可以通过与PLC、遥控终端单元（RTU）或传感器等设备的通信接口，实时采集电力系统的参数数据，如电压、电流、功率等。
利用LabVIEW的图形化界面可以直观地显示监测数据，并对其进行实时分析和趋势预测。
2. 远程通信LabVIEW支持多种通信接口和协议，如串口、以太网、Modbus、CAN等，可以实现电力系统设备之间的远程通信。
通过在LabVIEW 中编写相应的通信程序，可以实现电力系统的远程监控和远程控制，大大提高了电力系统的操作和管理效率。
3. 故障诊断与维护利用LabVIEW的数据采集和信号分析功能，可以实时监测电力系统的运行状态，及时发现故障并进行诊断。
通过与专家系统的结合，LabVIEW可以根据故障信息自动判断故障原因，并提供相应的解决方案。
此外，LabVIEW还可以实现电力设备的远程维护，减少了对人员的依赖性。
四、LabVIEW在电力系统网络控制中的应用1. 智能电网控制利用LabVIEW的控制功能，可以实现对电力系统的自动化控制。
通过与遥控终端单元（RTU）或SCADA系统的连接，LabVIEW可以实时监测电力系统的状态，并根据设定的控制策略进行控制。

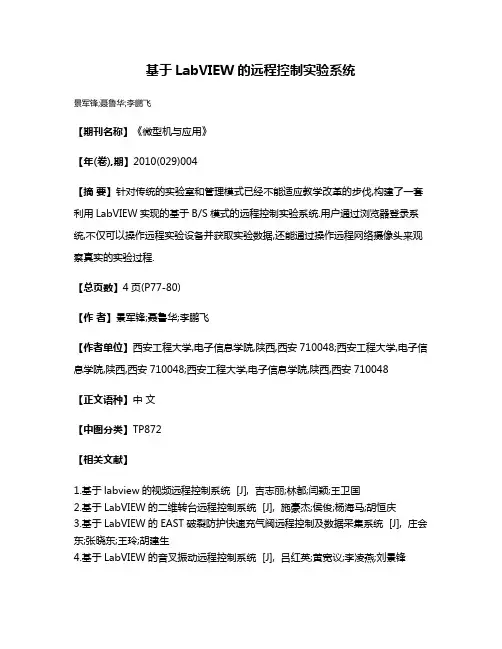

基于LabVIEW的远程控制实验系统
景军锋;聂鲁华;李鹏飞
【期刊名称】《微型机与应用》
【年(卷),期】2010(029)004
【摘要】针对传统的实验室和管理模式已经不能适应教学改革的步伐,构建了一套利用LabVIEW实现的基于B/S模式的远程控制实验系统.用户通过浏览器登录系统,不仅可以操作远程实验设备并获取实验数据,还能通过操作远程网络摄像头来观察真实的实验过程.
【总页数】4页(P77-80)
【作者】景军锋;聂鲁华;李鹏飞
【作者单位】西安工程大学,电子信息学院,陕西,西安710048;西安工程大学,电子信息学院,陕西,西安710048;西安工程大学,电子信息学院,陕西,西安710048
【正文语种】中文
【中图分类】TP872
【相关文献】
1.基于labview的视频远程控制系统 [J], 吉志丽;林都;闫颖;王卫国
2.基于LabVIEW的二维转台远程控制系统 [J], 施豪杰;侯俊;杨海马;胡恒庆
3.基于LabVIEW的EAST破裂防护快速充气阀远程控制及数据采集系统 [J], 庄会东;张晓东;王玲;胡建生
4.基于LabVIEW的音叉振动远程控制系统 [J], 吕红英;黄宽议;李凌燕;刘景锋
5.基于.Net和LabVIEW的仪器共享与远程控制系统 [J], 李奕鑫;黄家政;王福娟;蔡志岗
因版权原因，仅展示原文概要，查看原文内容请购买。

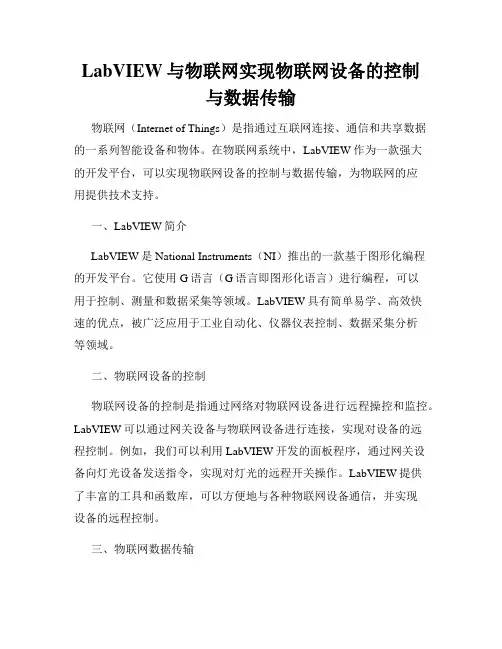

LabVIEW与物联网实现物联网设备的控制与数据传输物联网（Internet of Things）是指通过互联网连接、通信和共享数据的一系列智能设备和物体。
在物联网系统中，LabVIEW作为一款强大的开发平台，可以实现物联网设备的控制与数据传输，为物联网的应用提供技术支持。
一、LabVIEW简介LabVIEW是National Instruments（NI）推出的一款基于图形化编程的开发平台。
它使用G语言（G语言即图形化语言）进行编程，可以用于控制、测量和数据采集等领域。
LabVIEW具有简单易学、高效快速的优点，被广泛应用于工业自动化、仪器仪表控制、数据采集分析等领域。
二、物联网设备的控制物联网设备的控制是指通过网络对物联网设备进行远程操控和监控。
LabVIEW可以通过网关设备与物联网设备进行连接，实现对设备的远程控制。
例如，我们可以利用LabVIEW开发的面板程序，通过网关设备向灯光设备发送指令，实现对灯光的远程开关操作。
LabVIEW提供了丰富的工具和函数库，可以方便地与各种物联网设备通信，并实现设备的远程控制。
三、物联网数据传输物联网设备的数据传输是指将设备采集到的数据通过网络传输到云端进行处理和存储。
LabVIEW可以通过基于TCP/IP或其他通信协议的方式，将设备采集的数据发送到服务器端。
例如，我们可以使用LabVIEW开发的程序，将传感器采集到的温度数据通过互联网传输到云平台，并在云平台上进行存储和分析。
LabVIEW提供了丰富的通信接口和数据解析函数，可以方便地实现物联网设备与云平台之间的数据传输。
四、LabVIEW在物联网中的应用案例1. 工业自动化监控系统：LabVIEW可以通过与PLC或其他设备的连接，实现对工业生产线的远程监控和控制，提高生产效率和质量。
2. 智能家居系统：LabVIEW可以结合传感器和执行器设备，实现对家居设备的远程控制，如智能灯光、智能门锁等。
3. 环境监测系统：LabVIEW可以与各类传感器设备进行集成，实时监测环境数据，如温湿度、气体浓度等，并将数据上传到云平台进行分析和展示。
基于LabVIEW的二维转台远程控制系统
施豪杰;侯俊;杨海马;胡恒庆
【期刊名称】《信息技术》
【年(卷),期】2013(37)12
【摘要】基于美国NI公司的Labview软件,针对地面二维转台的远程控制,设计开发了一个可通过TCP/IP协议进行远程控制的二维转台控制系统.该控制系统主要远程控制客户端和数据转发服务器组成.其中远程客户端是人机交互控制界面,通过以太网与服务器通讯,服务器通过RS-232串口将指令发送给转台内的DSP处理器,以控制转台运动.整个系统可完成对转台双轴实时位置的数据采集、保存和远程控制.【总页数】4页(P162-165)
【作者】施豪杰;侯俊;杨海马;胡恒庆
【作者单位】上海理工大学光电信息与计算机工程学院,上海200093;上海理工大学光电信息与计算机工程学院,上海200093;上海理工大学光电信息与计算机工程学院,上海200093;上海理工大学光电信息与计算机工程学院,上海200093
【正文语种】中文
【中图分类】TP311.1
【相关文献】
1.基于labview远程控制系统的设计与实现 [J], 徐小华
2.基于labview的视频远程控制系统 [J], 吉志丽;林都;闫颖;王卫国
3.基于LabVIEW的音叉振动远程控制系统 [J], 吕红英;黄宽议;李凌燕;刘景锋
4.基于ACUTROL 3000控制器的转台远程控制系统在半实物仿真系统中的开发应用 [J], 史明
5.基于.Net和LabVIEW的仪器共享与远程控制系统 [J], 李奕鑫;黄家政;王福娟;蔡志岗
因版权原因，仅展示原文概要，查看原文内容请购买。
qiyekejiyufazhan0引言从日常起居到餐饮经营乃至办公环境和工业生产，人们无时无刻不在使用加热工具[1]。
在加热工具的使用过程中，常常伴随着危险与不便[2]。
随着环境变化，很难确切地掌握加热所需要的时间，当加热时间出现误差，加热的结果不尽如人意，还可能遇到安全问题[3-4]。
在日常起居，可能因为暖气温度不够无法安稳入眠；在餐饮行业，可能因为加热过度烤煳失误，甚至加热不足出现食品安全问题；在办公场所，不适宜的温度可能影响办公效率和职员积极性；在工业生产，不适宜的温度可能带来次品和严重的安全问题[5]。
一个安全可靠，自动化程度高，解放人们双手离开危险工作场所的自动控温系统便是在这样的背景下被提出的，它在设定好一个可调的目标温度后，可以从远程端控制它的开启，并自动加热到目标温度。
由此设计了远程自动控温系统，该系统主要包括继电器、采集卡、温度传感器、加热装置。
usb-600采集卡作为控制单元，选用温度传感器检测温度变化反馈到采集卡，选用继电器响应来自采集卡的控制信号，控制加热的开始与停止，实现了控制系统自动化。
除此之外，TCP/IP 能让其实现远程控制的要求，使它的应用范围进一步扩大。
通过在远处控制端发送的控制信号，由采集卡接受之后传递到继电器，开始加热装置的运作，加热装置开始加热之后温度传感器会实时监测并反馈数据，一旦达到目标温度，通过labview 编写的程序就会自动发送信号，一路传输到继电器切断加热装置的电源，从而完成一系列自动控制。
1系统的组成与原理该远程自动控温系统由温度采集模块、数据通信模块、输出控制模块、工作模块4个部分组成，其原理图如图1所示。
系统工作原理：温度采集模块采集工作模块的实时温度，通过数据通信模块传输到输出控制模块与设定温度进行比较，当检测温度低于设定温度，输出控制模块向工作模块输出启动信号，工作模块开始加热。
当检测温度达到设定温度，输出控制模块向工作模块输出关闭信号，工作模块停止加热。
在LABVIEW中实现网络通信的几种方法 查看最近90天中添加的最新产品 最新电子元器件资料免费下载 派睿电子TI有奖问答 - 送3D汽车鼠标 IR推出采用焊前金属的汽车级绝缘栅双极晶体管 全球电子连接器生产商—samtec 最新断路器保护套
1 引言 随着计算机技术、大规模集成电路、通信技术等的飞速发展，仪器系统与计算机软件技术紧密结合，使得传统仪器的概念得以突破，出现了一种全新的仪器概念——虚拟仪器。1986年,美国国家仪器(national instruments, 简称NI)公司研发推出了图形化编程环境的开发平台——LabVIEW软件，随即就广泛地被工业界、学术界和研究实验室认可并接受，被公认为标准的数据采集和仪器控制软件，成为目前实现虚拟仪器软件设计最流行的工具之一。
同时随着网络的迅速发展，通过将网络技术和虚拟仪器相结合,构成网络化虚拟仪器系统,是自动测试仪器系统的发展方向之一。所以通过网络进行数据共享是各种软件的发展趋势，而LabVIEW软件平台正是适应了这一发展趋势，它具有强大的网络通信功能，使用LabVIEW实现网络通信有4大类方法：（1）使用网络通信协议编程实现网络通信，可以使用的通信协议类型包括TCP/IP协议、UDP、串口通信协议、无线网络协议等；（2）使用基于TCP/IP的数据传输协议DSTP的DataSocket技术实现网络通信；（3）使用共享变量实现网络通信；（4）通过远程访问来实现网络通信。
本文对以上各种实现方法进行探讨，最后简单地分析了各种方法的优缺点及应用场合。 2 网络协议通信 2.1 TCP通信技术 网络通信协议是网络中传递、管理信息的一些规范，是计算机之间相互通信需要共同遵守的一些规则[1]。网络通信协议通常被分为多个层次，每一层完成一定的功能，通信在对应的层次之间进行。LabVIEW中支持的通信协议类型包括TCP/IP、UDP、串口通信协议、无线网络协议和邮件传输协议。TCP/IP协议体系是目前最成功, 使用最频繁的Internet协议,有着良好的实用性和开放性。它定义了网络层的网际互连协议IP,传输层的传输控制协议TCP、用户数据协议UDP等。
LabVIEW中为网络通讯提供了基于TCP/UDP的通讯函数供用户调用。这样用户可直接调用TCP模块中已发布的TCP VI及相关的子VI来完成流程的编写，而无需过多考虑网络的底层实现。在设计上采用C/S（客户端/服务器）通信模式，VI程序分为两部分：处理主机工作在Server模式，完成数据接收，并提供数据的相关处理；数据点计算机工作于Client模式，实现数据传送[5]。TCP传输数据过程如下：首先由发送端发送连接请求，接收端侦听到请求后回复并建立连接，然后开始传输，数据传输完成后关闭连接，传输过程结束。
2.2 利用TCP协议通信实例 以下通过C/S（客户端/服务器）通信模式实现的数据传输模式。 在服务器端，用“TCP Create Listener”节点创建侦听，“TCP Wait on Listener”节点等待客户机连接，通过循环产生100个正弦信号数据，用两个“TCP Write”节点来发送数据，第一个节点用来发送波 形数据的长度，第二个节点发送波形数据，最后，用“TCP Close Connection”节点结束连接。程序框图如图1所示：
图1 TCP服务器端程序框图 在客户端，用“TCP Open Connection”节点打开TCP连接，用两个“TCP Read”节点读取数据，第一个节点接收波形长度作为第二个节点的输入，第二个节点接收波形数据，最后，用“TCP Close Connection”节点结束连接。程序框图如图2所示：
图2 TCP客户端程序框图 运行程序，结果如下图3、4： 图3 服务器端显示结果 图4 客户端显示结果 3 DataSocket技术通信 3.1 DataSocket技术 DataSocket技术是一种面向测控领域的网上实时数据交换编程技术[9],DataSocket技术基于Microsoft的COM和ActiveX技术，对TCP/IP协议进行高度封装，它包括了DataSocket Server Manager、DataSocket Server和DataSocket API这几个工具软件,以及DSTP (DataSocket Transfer Protocol)协议、通用资源定位符URL (Uniform. Resource Locator)和文件格式等技术规范。它能大大简化Internet网上计算机之间测控数据交换的编程工作。同时,DataSocket也可用于一台计算机内或局域网中多个应用程序之间的数据交换。
DataSocket Server Manager是一个独立运行的应用程序,它的主要功能是设置DataSocket Server可连接的客户端程序的最大数目和可创建的数据项的最大数目,设置用户和用户组,设置用户可创建数据项和读写数据项的权限,未经授权的用户不能在DataSocket Server上创建或读写数据项,数据项实际上是 DataSocket Server中的数据文件。DataSocket Server也是一个独立运行的应用程序,它能为用户解决大部分网络通信方面的问题,它负责监管Manager中所设定的各种权限的用户组和客户端程序之间的数据交换,自动处理底层的网络连接及客户程序之间的数据交换,使网络连接对客户端保持透明。DataSocket Server与测控应用程序可安装在同一台计算机上,也可以分装在不同计算机上,后一种方法可增加整个系统的安全性,因为两台计算机之间可用防火墙加以隔离,而且,DataSocket Server程序不会占用测控计算机CPU的工作时间,从而使测控应用程序可以运行得更快。
DataSocket API 包含有Open 、Read、Write和Close等函数,其中的Read和Write函数又分为单个或数组形式的字符串型、布尔型、数值型和波形等多种类型。DataSocket技术可在C语言、VB和LabVIEW等多种开发环境中应用,因此,这些函数有不同的形式,它们在C语言中是函数,在VB中是ActiveX控件,而在LabVIEW中则是功能模块,DataSocket的ActiveX控件还可以应用在VC、EXCEL、网页和其他支持ActiveX技术的环境中。
3.2 利用DataSocket技术通信实例 以下通过DataSocket C/S模式实现数据的远程传输。 在服务器端对DataSocket Server Manager进行设置，也可采用默认值。然后运行应用程序DataSocket Server，打开DataSocket Server。和上例一样通过循环产生100个正弦信号数据，利用DataSocket Write节点将数据发送到dstp格式指定的连接中。程序框图如图5所示：
图5 DataSocket服务器端程序框图 在客户端，使用DataSocket Read节点将数据从指定的地址读取数据，并显示波形。程序框图如图6所示： 图6 DataSocket客户端程序框图 运行程序，结果和图3、4结果类似，波形相同，只是连接输入格式不一样。 4 共享变量通信 4.1 共享变量 共享变量是继DataSocket技术之后LabView为简化网络编程迈出的又一大步。通过共享变量，用户无需编程就可以在不同计算机之间方便的实现数据的共享。用户无需了解任何的底层复杂的网络通信，就能轻松地实现数据交换。用户建立和使用共享变量就如同操作全局变量一样方便。
4.2 利用共享变量通信实例 以下通过C/S（客户端/服务器）通信模式实现数据的传输模式。 由于共享变量只能存在于工程项目中，建立一个共享变量之前先得建立一个工程，然后在工程目录下选择New︱Variable选项，然后根据提示一步一步即可完成设置，但需要注意的是要实现网络通信变量类型必须选择为“Network-Published”。这里在服务器中创建一个名为Server_Variable的共享变量，同样在客户端建立一个名为Client_Variable的变量，两变量其数据和变量类型一致，都为一维数组双精度和网络发布类型。在客户端其程序框图如图7所示： 图7 共享变量服务器端程序框图 在客户端只需把共享变量Client_Variable的Bind to Source设置为服务器中的Server_Variable即可，将其拖入程序框图。建立的程序框图如图8所示：
图8 共享变量客户端程序框图 运行程序，结果如图3、4。 5 远程访问 5.1 远程访问技术 在LabVIEW中，实现远程访问的方式有两种:远程面板控制和客户端浏览器访问，且在实施这两种访问之前都需要对服务器进行配置。
配置服务器包括3部分：服务器目录与日志配置、客户端可见VI配置和客户端访问权限配置。在LabVIEW中选择 “工具→选项”即可打开参数配置框，左侧分别可见“Web服务器：配置”、“Web服务器：浏览器访问”。其中“Web服务器：配置”是用来配置服务器目录和日志属性、“Web服务器：可见VI”用来配置服务器根目录下可见的VI程序，也即对客户端可操作的VI程序。“Web服务器：浏览器访问”用来设置客户端的访问权限。完成服务器配置以后，即可以选择远程控制面板或浏览器方式访问服务器、对服务器进行交互远程操作等。
5.2 利用浏览器访问通信实例 通过客户端浏览器访问时，首先需要在服务器端发布网页，然后才能从客户端访问，以实现远程通信。 在服务器端发布网页。在LabVIEW中选择“工具→Web发布工具...”打开“Web发布工具栏”，分别对其设置，最后确定即可，如图9所示：
