超声波洗瓶机

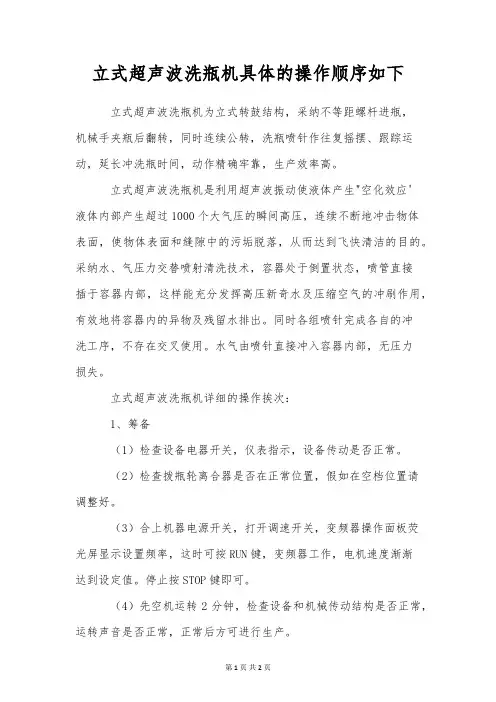

立式超声波洗瓶机具体的操作顺序如下立式超声波洗瓶机为立式转鼓结构，采纳不等距螺杆进瓶，机械手夹瓶后翻转，同时连续公转，洗瓶喷针作往复摇摆、跟踪运动，延长冲洗瓶时间，动作精确牢靠，生产效率高。

立式超声波洗瓶机是利用超声波振动使液体产生"空化效应'液体内部产生超过1000个大气压的瞬间高压，连续不断地冲击物体表面，使物体表面和缝隙中的污垢脱落，从而达到飞快清洁的目的。

采纳水、气压力交替喷射清洗技术，容器处于倒置状态，喷管直接插于容器内部，这样能充分发挥高压新奇水及压缩空气的冲刷作用，有效地将容器内的异物及残留水排出。

同时各组喷针完成各自的冲洗工序，不存在交叉使用。

水气由喷针直接冲入容器内部，无压力损失。

立式超声波洗瓶机详细的操作挨次：1、筹备（1）检查设备电器开关，仪表指示，设备传动是否正常。

（2）检查拨瓶轮离合器是否在正常位置，假如在空档位置请调整好。

（3）合上机器电源开关，打开调速开关，变频器操作面板荧光屏显示设置频率，这时可按RUN键，变频器工作，电机速度渐渐达到设定值。

停止按STOP键即可。

（4）先空机运转2分钟，检查设备和机械传动结构是否正常，运转声音是否正常，正常后方可进行生产。

2、开车先把立式超声波洗瓶机进水阀打开，使储液槽内注满水，打开无盐水阀门，打开注射用水阀门，喷淋正常，打开水泵开关，使超声波清洗槽灌满水，调整进水，使槽内保持肯定水位（严禁不到水位打开超声波），打开空气阀门。

当槽内水位达到规定水位以后，打开超声开关，超声波清洗机进入工作状态。

（1）操作员把西林瓶装入进瓶盘，打开调速开关，使转速为1026Hz（100400支/分钟7ML）,按RUN键开头生产。

（2）当有卡瓶状况时，首先按STOP键停车，检查一下卡瓶部位，准时清理碎瓶，调整拨瓶轮，再开车生产。

（3）在理瓶转盘把西林瓶拨入拨瓶轮及轨道中，严禁倒瓶进入。

3、注意（1）严禁不到水位打开超声波。

（2）生产结束后肯定要先关超声波，再放水。

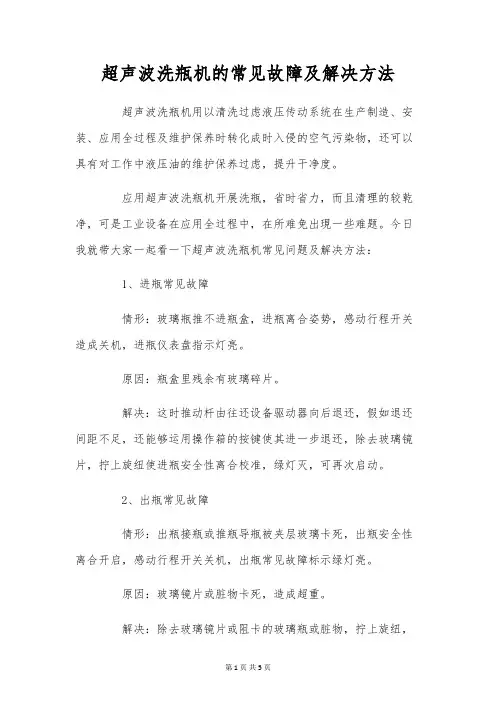

超声波洗瓶机的常见故障及解决方法超声波洗瓶机用以清洗过虑液压传动系统在生产制造、安装、应用全过程及维护保养时转化成时入侵的空气污染物，还可以具有对工作中液压油的维护保养过虑，提升干净度。

应用超声波洗瓶机开展洗瓶，省时省力，而且清理的较乾净，可是工业设备在应用全过程中，在所难免出現一些难题。

今日我就带大家一起看一下超声波洗瓶机常见问题及解决方法：1、进瓶常见故障情形：玻璃瓶推不进瓶盒，进瓶离合姿势，感动行程开关造成关机，进瓶仪表盘指示灯亮。

原因：瓶盒里残余有玻璃碎片。

解决：这时推动杆由往还设备驱动器向后退还，假如退还间距不足，还能够运用操作箱的按键使其进一步退还，除去玻璃镜片，拧上旋纽使进瓶安全性离合校准，绿灯灭，可再次启动。

2、出瓶常见故障情形：出瓶接瓶或推瓶导瓶被夹层玻璃卡死，出瓶安全性离合开启，感动行程开关关机，出瓶常见故障标示绿灯亮。

原因：玻璃镜片或脏物卡死，造成超重。

解决：除去玻璃镜片或阻卡的玻璃瓶或脏物，拧上旋纽，施展瓶安全性离合校准，绿灯灭，可再次启动。

3、转动轴Ⅰ或Ⅱ、Ⅲ超重情形：力臂旋转感动限位开关，造成关机，转动轴1或2、3负载标示绿灯亮。

原因：①链盒健身运动时不经意出現异常摩擦阻力，造成超重。

②传动链条太松或过紧。

解决：①手动式主电动机手柄，使安全性保护设备校准，绿灯灭，可再次启动。

②采纳上边对策，反复数次失效，可考虑到适度卡紧蝶形弹簧。

③调整大传动链条的紧松。

④之上对策均没法解决超重情形时，就务必找到链盒卡死原因，解决拦阻后才可以启动，以防止设备受到更多方面的毁坏。

4、瓶底煤气发生炉常见故障情形：瓶底煤气发生炉鼓风机电机出現常见故障，电动机常见故障标示绿灯亮。

原因：鼓风机电机过电流汽车继电器开启关闭电源。

解决：由电气设备工作人员开展维护和修理。

5、破瓶过多情形：玻璃碎片加添。

原因：①进瓶时的瓶温过低，各槽洗剂温度差很大。

②玻璃瓶品质差。

③设备故障。

解决：①提升进瓶前的玻璃瓶溫度。

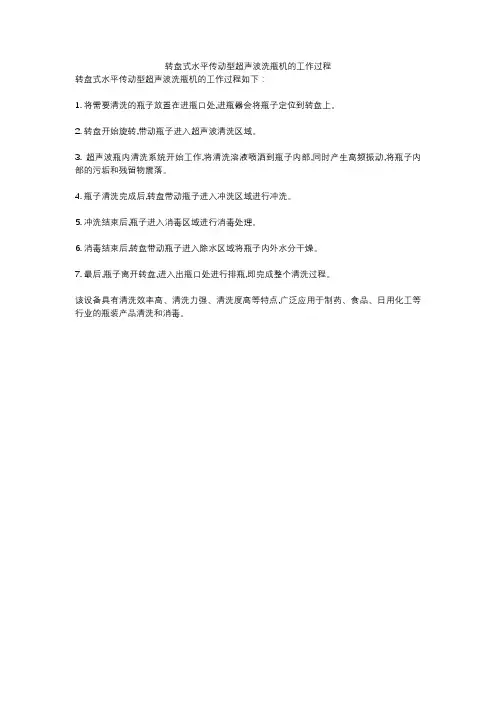

转盘式水平传动型超声波洗瓶机的工作过程
转盘式水平传动型超声波洗瓶机的工作过程如下：
1. 将需要清洗的瓶子放置在进瓶口处,进瓶器会将瓶子定位到转盘上。

2. 转盘开始旋转,带动瓶子进入超声波清洗区域。

3. 超声波瓶内清洗系统开始工作,将清洗溶液喷洒到瓶子内部,同时产生高频振动,将瓶子内部的污垢和残留物震落。

4. 瓶子清洗完成后,转盘带动瓶子进入冲洗区域进行冲洗。

5. 冲洗结束后,瓶子进入消毒区域进行消毒处理。

6. 消毒结束后,转盘带动瓶子进入除水区域将瓶子内外水分干燥。

7. 最后,瓶子离开转盘,进入出瓶口处进行排瓶,即完成整个清洗过程。

该设备具有清洗效率高、清洗力强、清洗度高等特点,广泛应用于制药、食品、日用化工等行业的瓶装产品清洗和消毒。

超声波洗瓶机工作原理
超声波洗瓶机利用超声波振动的原理来清洁瓶子。

它主要包含以下步骤：
1. 工作介质：超声波洗瓶机使用水或是其他清洁液体作为工作介质。

清洁液体会填满洗瓶机的槽，瓶子会放置在槽内。

2. 超声波发生器：洗瓶机内部会有一个超声波发生器。

超声波发生器会产生超声波振动，这种振动是一种高频、低能量的声波。

超声波振动的频率通常在20kHz至400kHz之间。

3. 超声波传播：超声波振动通过洗瓶机的槽体传播到工作介质中。

当超声波传播到液体中时，会在液体中形成密集的涡流和微小气泡。

这些涡流和气泡会产生高强度的振动和冲击力。

4. 清洁过程：当瓶子放置在洗瓶机的槽内时，超声波振动会使得液体中的微小气泡在瓶子表面的凹凸处快速振动和破裂。

这种振动和破裂的过程会产生液流的微小涡流和强烈的冲击力，可以将附着在瓶子表面的污垢和杂质从瓶子上彻底剥离。

5. 清洗液循环：清洗过程中，超声波洗瓶机会进行循环清洗。

清洗液会通过泵泡引流回槽内，再次参与清洗过程，确保清洗效果更加彻底。

总体来说，超声波洗瓶机通过利用超声波振动产生涡流和微小气泡的作用，结合冲击力和液流，能够高效地清洁瓶子表面的
污垢和杂质。

这种清洁方法具有高效、不伤害物体表面、节省水资源的特点，在工业和实验室中得到广泛应用。

URS/客户需求机器名称：全自动超声波洗瓶机机器型号：KAQCL-60制造商：编写:日期: 2008年3月7日1.概述：安瓿瓶通过一个倾斜的盘进行收集，并且被送入到预清洗部分。

在预清洗部分，水会充满安瓿瓶从而保证在瓶子进入超声波清洗时瓶子的内部会得到充分的清洗。

安瓿瓶会通过一个旋转下降的星形轮子进入超声波清洗槽。

结束超声波清洗后，安瓿瓶会通过一个上升的轮子然后被机械手抓住并且倒转180°，使得瓶子的瓶口朝下；然后瓶子通过旋转转盘顺时针旋转，同时，每个瓶子相应的清洗针头会同步插入瓶子进行清洗，，所有瓶子清洗之后会被推回到最开始的位置从而进入下一个工序。

第一个和第二个工位会通过循环水进行内外清洗瓶子，第三个工位会使用纯净的压缩空气来排瓶内存水，第四个工位会使用60~80°的注射用水来内外清洗瓶子，第五和第六个工位会使用纯净的压缩空气来清洗瓶子的内部和外部。

1.1输送阶段1.1.1由不锈钢金属网带/星形轮子进行传送：在送瓶的星形轮子部分，瓶子会独立的进行传送。

1.1.2进瓶部分下降装置，螺杆，出瓶部分上升装置:进入超声波槽，清洗。

超洗后，瓶子被提升凸轮提升，再传送至旋转式清洗工位。

1.1.3.清洗阶段的旋转输送：机械手会抓住瓶颈然后将他们旋转180°使得瓶口向下；旋转盘顺时针方向旋转，在对瓶子进行水洗和吹气之后，瓶子会再次旋转并送到出瓶部分。

1.1.4出瓶部分输送带：瓶子会通过直线进入隧道烘箱。

1.2前清洗阶段：预清洗会将水注射入安瓿瓶，然后再进入超音波清洗池。

这样可以保证瓶子的内部会得到充分的清洗。

1.2.1清洗段：1.2.1.1循环水清洗a两次内部清洗（追踪式）b 一次外部清洗（固定式）1.2.2水控制（无菌空气)：一次用气吹出瓶内积水（追踪式）1.2.3最终清洗（WFI）：一次内部清洗（追踪式）1.2.4吹气（无菌空气）a两次内部吹气（追踪式）b一次外部吹气（固定式）1.3出瓶盘：传送工位，由PMMA有机玻璃罩罩盖，无百级层流。

CXP型超声波洗瓶机安全操作规程
目的：建立并规范超声波洗瓶机安全操作程序，保障超声波洗瓶机的安全运行。

范围：CXP超声波洗瓶机
责任：设备操作员、设备维保人员、生产管理人员
安全操作程序：
1、顺时针旋转开启运行总电源按钮，开启压缩空气气源。

2、调整压缩空气压力：0.2Mpa—0.25Mpa；调整纯净水压力：0.2Mpa—0.25Mpa；
3、开启进水阀向储水箱放入至规定水位后关闭。

4、打开控制阀，启动水泵按钮，启动水泵后，向机内两水槽灌水至溢流口时关闭。

5、启动洗瓶主机开，供瓶开，输送开，水泵开，超声波开，出瓶输送开。

6、调节主机调速，输送调速，供瓶调速至合适位置。

7、洗瓶完毕后，依次关闭主机，供瓶，输送，水泵，超声波，出瓶输送。

最后关闭总电源。

注意事项：
1、不锈钢转子泵严禁空转运行及关闭进出口运行，以免损坏电机及相关零件。

2、如发生碎瓶，须清理后再开机。

3、超声波启动前需加满水，使液位器打开，否则不能开机。

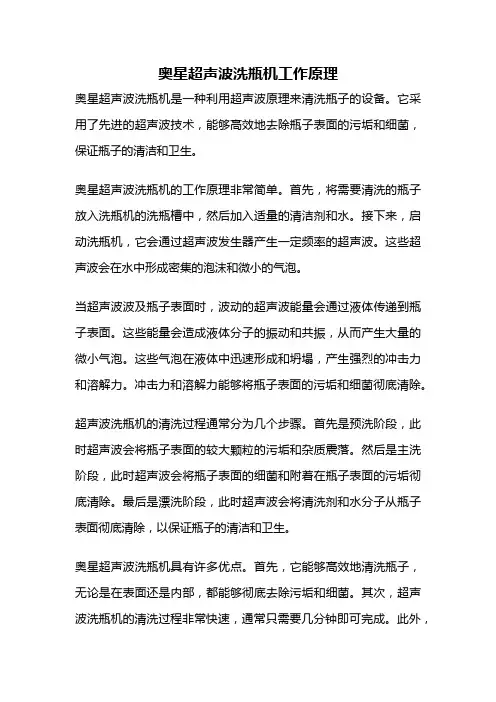

奥星超声波洗瓶机工作原理奥星超声波洗瓶机是一种利用超声波原理来清洗瓶子的设备。

它采用了先进的超声波技术，能够高效地去除瓶子表面的污垢和细菌，保证瓶子的清洁和卫生。

奥星超声波洗瓶机的工作原理非常简单。

首先，将需要清洗的瓶子放入洗瓶机的洗瓶槽中，然后加入适量的清洁剂和水。

接下来，启动洗瓶机，它会通过超声波发生器产生一定频率的超声波。

这些超声波会在水中形成密集的泡沫和微小的气泡。

当超声波波及瓶子表面时，波动的超声波能量会通过液体传递到瓶子表面。

这些能量会造成液体分子的振动和共振，从而产生大量的微小气泡。

这些气泡在液体中迅速形成和坍塌，产生强烈的冲击力和溶解力。

冲击力和溶解力能够将瓶子表面的污垢和细菌彻底清除。

超声波洗瓶机的清洗过程通常分为几个步骤。

首先是预洗阶段，此时超声波会将瓶子表面的较大颗粒的污垢和杂质震落。

然后是主洗阶段，此时超声波会将瓶子表面的细菌和附着在瓶子表面的污垢彻底清除。

最后是漂洗阶段，此时超声波会将清洗剂和水分子从瓶子表面彻底清除，以保证瓶子的清洁和卫生。

奥星超声波洗瓶机具有许多优点。

首先，它能够高效地清洗瓶子，无论是在表面还是内部，都能够彻底去除污垢和细菌。

其次，超声波洗瓶机的清洗过程非常快速，通常只需要几分钟即可完成。

此外，超声波洗瓶机还能够节省水资源，因为它只需要很少的水量就能完成清洗。

最重要的是，超声波洗瓶机的清洗过程非常安全，不会对瓶子造成任何损坏。

虽然奥星超声波洗瓶机在清洗瓶子方面有着很大的优势，但也有一些需要注意的事项。

首先，使用超声波洗瓶机时要遵循操作手册中的使用规范，确保安全操作。

其次，清洗剂的选择也非常重要，应选择适合的清洗剂，以保证清洗效果和瓶子的质量。

最后，超声波洗瓶机的维护和保养也需要注意，定期检查和清洁设备，保证其正常运行。

总的来说，奥星超声波洗瓶机是一种先进的设备，利用超声波原理来清洗瓶子。

它具有高效、快速、节水和安全的特点，能够彻底清洁瓶子表面的污垢和细菌。

超声波洗瓶机毕业设计超声波洗瓶机毕业设计在当今社会，科技的发展日新月异。

作为机械设计专业的学生，我对新技术的应用和创新充满了兴趣。

因此，我选择了超声波洗瓶机作为我的毕业设计课题。

超声波洗瓶机是一种利用超声波振动原理来清洗瓶子的设备，具有高效、节能、环保等优点。

首先，我对超声波洗瓶机的原理进行了深入研究。

超声波是一种频率高于人耳听觉范围的声波，其频率通常在20kHz到100kHz之间。

超声波在传播过程中会产生高频振动，这种振动能够有效地清除瓶子内壁和底部的污垢。

超声波洗瓶机通过将超声波传导到洗瓶液中，使洗瓶液产生微小气泡，这些气泡在振动的作用下会迅速扩大并破裂，从而产生冲击力，将瓶子内的污垢去除。

接下来，我开始设计超声波洗瓶机的结构。

首先，我选择了合适的超声波发生器和超声波换能器。

超声波发生器是用来产生超声波信号的设备，而超声波换能器则将电能转化为超声波能量。

我经过多次试验，选择了一种高效能的超声波发生器和换能器，以确保超声波的传播和清洗效果。

在机械结构的设计方面，我采用了一种旋转式的洗瓶机构。

这种结构可以使瓶子在洗涤液中进行旋转，从而使超声波能够均匀地清洗瓶子的内壁和底部。

同时，我还设计了一个瓶子夹持装置，用于固定瓶子的位置，防止瓶子在清洗过程中移动。

这样一来，不仅可以提高清洗效果，还可以减少超声波的能量损失。

为了提高清洗效果，我还在洗涤液中添加了一种去污剂。

这种去污剂能够有效地分解瓶子内的污垢，并将其溶解在洗涤液中。

在超声波的作用下，这些溶解的污垢会被彻底清洗掉，从而使瓶子恢复到洁净的状态。

在整个设计过程中，我还考虑了设备的安全性和可靠性。

我在超声波洗瓶机的外壳上安装了防护罩，以防止超声波的辐射对操作人员造成伤害。

同时，我还设计了一套完善的控制系统，用于监测和控制超声波洗瓶机的运行状态。

这样一来，不仅可以确保设备的正常运行，还可以提高设备的使用寿命。

通过对超声波洗瓶机的设计和研究，我不仅加深了对超声波技术的理解，还提高了自己的设计能力和创新思维。

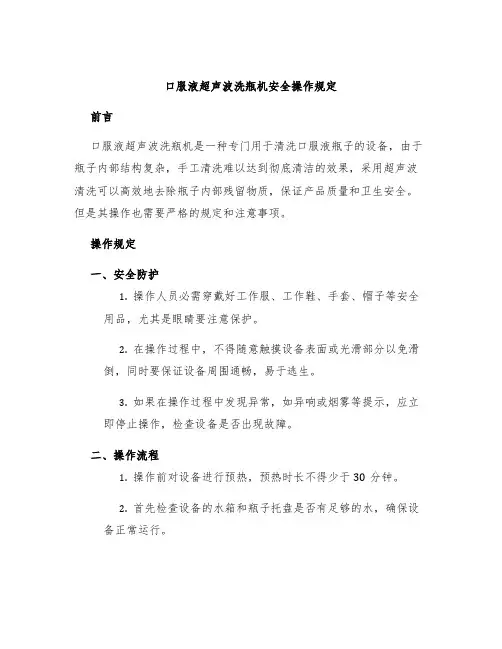

口服液超声波洗瓶机安全操作规定前言口服液超声波洗瓶机是一种专门用于清洗口服液瓶子的设备，由于瓶子内部结构复杂，手工清洗难以达到彻底清洁的效果，采用超声波清洗可以高效地去除瓶子内部残留物质，保证产品质量和卫生安全。

但是其操作也需要严格的规定和注意事项。

操作规定一、安全防护1.操作人员必需穿戴好工作服、工作鞋、手套、帽子等安全用品，尤其是眼睛要注意保护。

2.在操作过程中，不得随意触摸设备表面或光滑部分以免滑倒，同时要保证设备周围通畅，易于逃生。

3.如果在操作过程中发现异常，如异响或烟雾等提示，应立即停止操作，检查设备是否出现故障。

二、操作流程1.操作前对设备进行预热，预热时长不得少于30分钟。

2.首先检查设备的水箱和瓶子托盘是否有足够的水，确保设备正常运行。

3.将待清洗的瓶子倒入瓶子托盘内，注意不要超过托盘容量，超过容量会影响清洗效果。

4.调整设备清洗时间和温度，一般来说，清洗时间为20分钟左右，温度为45℃左右，具体可根据操作要求进行调整。

5.操作人员在设备旁守候清洗过程，定期检查设备的运行状态，以确保设备正常运行并发现异常情况及时处理。

6.在清洗完毕后，停机时间通常为30分钟，当停机时间结束后，就可以将洗净的瓶子取出使用。

三、设备维护1.每次使用后，都必须仔细清洗设备内部，检查设备是否正常运行，定期检查清洗效果，如发现清洗效果不好，就需要检查设备是否出现故障，并及时修理。

2.定期对设备进行保养和维护，如更换设备零部件，定期进行性能检测等。

3.不允许未经容许的人员进行设备拆卸或修理，以免发生意外。

总结口服液超声波洗瓶机的操作需要严格规定和注意事项，只有严格按照操作规定进行操作，才能保证设备正常运行并保障产品质量和卫生安全，同时也能保障操作者的安全。

因此，操作人员需要熟知并严格遵守操作规定，同时也需要定期对设备进行检查和维修，以确保设备的正常运行。

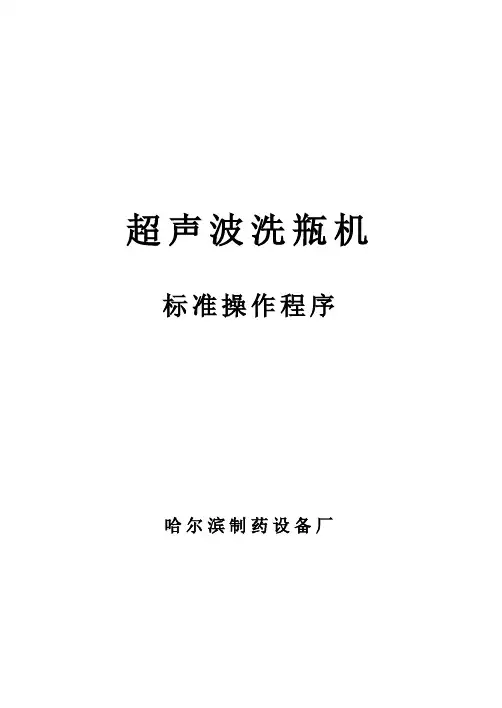

超声波洗瓶机标准操作程序哈尔滨制药设备厂一、生产准备1、操作者在洗瓶休息室用流水清洁双手后进入更衣室。

2、操作者在更衣室换上白服，戴上白帽子，头发不得外露,不许化妆和戴饰物。

３、在缓冲间里脱下白服，挂在衣钩上，穿上该结净区专用工作服、工作鞋,戴好无菌口罩及手套,用75％乙醇消毒双手后,进入洗瓶室.4、非洗瓶岗位人员不得随便进入洗瓶室,控制区服装不许穿到一般区。

5、打开总进水阀,开水柱进水阀，等压正洗10分钟,打开洗瓶机总进水阀,打开压缩空气阀。

6、打开各洗瓶机的水槽进水阀，注满水。

关闭进水阀,打开排水阀放净水,重复上述动作数次至水槽洁净为止．7、再次打开洗瓶机的水槽进水阀，注满水,按下电源开关,再按面板上的水泵启动按钮，使上层贮水池注满水,开贮水池排水阀放掉水反复注水,排水数次至贮水池毛点〈1为止.再次开泵使贮水池注满水.8、清场检查保证传送带，洗瓶机螺旋跑道内不存有上个班的剩余空瓶。

9、用水冲刷所有有机玻璃罩，洁净后盖好。

10、开启传送带开关，各层流开关,各洗瓶机压缩空气阀、纯化水阀,注射用水阀。

11、依次开启电源面板上的超声波、理瓶、启动开关。

12、工具放在工具盒内,人员坐好,准备开机．二、生产操作1、在转盘进瓶处灯检,挑出破口瓶、炸瓶和有异物瓶,并将倒瓶扶正.2、开启洗瓶机的启动开关,待洗空瓶经螺旋跑道进入贮水池,在超声波的作用下，逐个刷洗后,经过压缩空气的反冲后,进入上瓶传送带传入下工序。

3、每班早、中、晚检查水质和洗过空瓶质量３次。

①水质检查:用2５0ｍｌ锥形瓶,注入１５０ｍl纯化水,检查灯下做澄明度检查，无毛点为合格。

②空瓶质量检查:每台洗瓶机分别取5支洗过空瓶，注入注射用水,在检查灯下检查澄明度,毛点<1个为合格。

③工作过程中每2小时检查水质水压及反冲水扬程,若不符合工艺要求应立即停车,调整后再开机．4、随时清洁洗瓶机台面,机台落瓶重新洗。

5、关机前先关掉纯化水,注射用水两个阀门，稍后，再关电源开关以免水槽内水溢出。
