单相串激电动机常见故障
单相串激电动机常见故障包括：
1. 绕组烧坏：由于过载、电压过高或绝缘老化等原因，导致绕组烧坏。
2. 电刷磨损：电刷长时间使用会磨损，导致电机无法正常工作。
3. 轴承损坏：长时间使用或受到外力冲击，轴承可能会损坏，导致电机转动不灵活或产生异常噪音。
4. 绕组短路或开路：由于绝缘老化或外部因素破坏，绕组可能会出现短路或开路的情况，导致电机无法正常工作。
5. 电机转子不良：转子可能存在制造缺陷或损坏，导致电机无法正常运转或产生振动。
6. 电源故障：电机所接收的电源电压不稳定或提供的电源质量差，都可能导致电机故障。
7. 电机启动困难：由于起动电容器故障、开关损坏等原因，电机可能会出现启动困难。
8. 机械连接松动：电机的机械连接部分（如螺栓、紧固件等）如果松动，会导致电机运转不稳定或产生噪音。
以上仅列举了一些常见故障，具体故障还可能由其他因素引起，因此需要专业人员进行维修和排查。
第4章单相串励电动机单相串励电动机是将转子绕组与定子绕组串联后接到电源上，可以使用直流电源，也可使用交流电源，故又称为交山流两用电动机。
单相串励电动机采用换向器结构，本质上属直流电动机范畴。
串励电动机具有起动转矩大、过载能力强、调速方便、体积小、重量轻等很多优点，在电动工具和家用电器中普遍使用，例如电钻、电刨、电吹风、电动缝纫机、吹尘机、多功能食物切削机、豆浆机、榨汁搅拌机、电动按摩器、电推子等等均采用单相串励电动机。
4．1 单相串励电动机为了便于理解单相串励电动机的工作原理，我们先看一下申励直流电动机的工作原理。
4．1．1 串励直流电动机的工作原理串励直流电动机的电枢绕组与励磁绕组是串联在一起的。
串励线圈所产生的磁场方向和电枢电流的方向如图4．1所示，根据左手定则，电动机转子顺时针方向旋转，若将电源的正负极对调，如图4．2所示，励磁绕组的电流方向改变，磁场的方向改变，电枢电流的方向也改变，根据左手定则，电动机的方向仍为顺时针方向。
直流电动机要改变方向，只需改变励磁电流(即磁场方向)或只改变电枢电流方向即可；若励磁电流和磁场同时改变方向，则电动机仍为原来的方向。
4．1．2 单相串励电动机中励直流电动机实际上就是单相串励电动机，不仅可接直流电源，也可接交流电源：若接人正弦交流电源，交流曲线如图4．3所示，当交流电为正半周时，串励电动机的励磁电流，磁场方向，电枢电流如前面的图4．1所示，用左手定则知电动机顺时针方向旋转；当电流为。
时，励磁电流和电极电流均为o，电动机由于惯性继续旋转；当交流电处于下半周，励磁电流(磁场)方向和电枢电流的方向都反向，根据左手定则，电动机仍产生顺时针方向转矩，电动机则仍然顺时针方向旋转。
第113页由上述知，不管所接的电源正负极改变或者按正弦规律变化，中励电动机均往一个方向旋转，故串励电动机可用直流，也可用交流电源。
做好的串励电动机的方向是不变的，与电源的一极性无关。
若要改变串励电动机的方向，必须拆开电动机，把串励绕组与电枢绕组的相对关系改变一下，即串励绕组的出线端改接到对面的电刷片上即可反转，如图4.4所示。

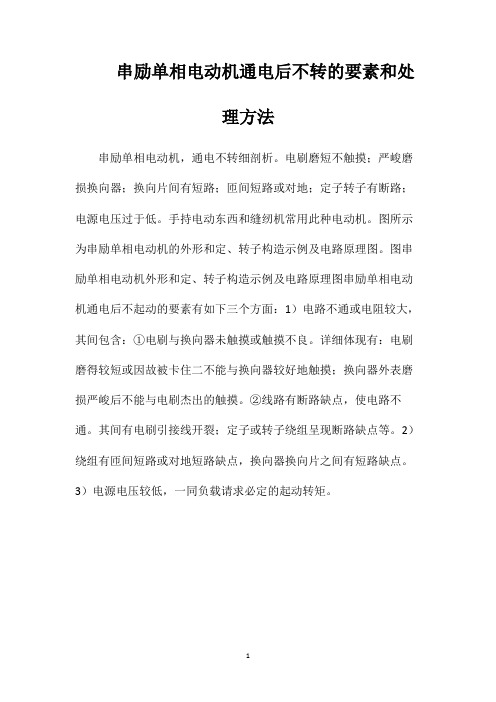

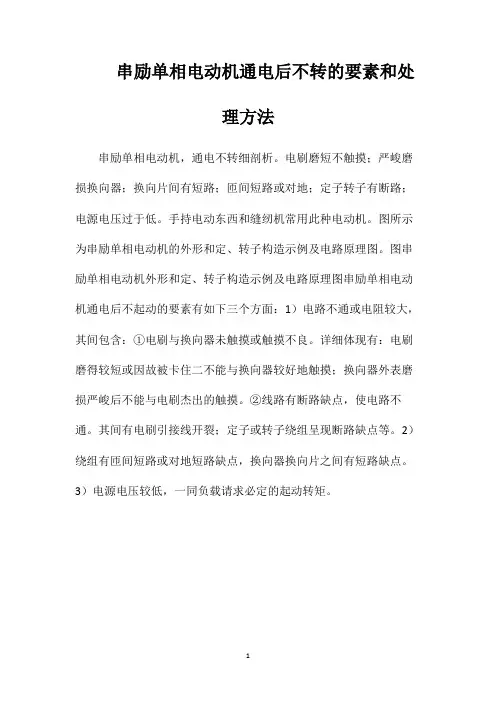

串励单相电动机通电后不转的要素和处
理方法
串励单相电动机，通电不转细剖析。
电刷磨短不触摸；严峻磨损换向器；换向片间有短路；匝间短路或对地；定子转子有断路；电源电压过于低。
手持电动东西和缝纫机常用此种电动机。
图所示为串励单相电动机的外形和定、转子构造示例及电路原理图。
图串励单相电动机外形和定、转子构造示例及电路原理图串励单相电动机通电后不起动的要素有如下三个方面：1）电路不通或电阻较大，其间包含：①电刷与换向器未触摸或触摸不良。
详细体现有：电刷磨得较短或因故被卡住二不能与换向器较好地触摸；换向器外表磨损严峻后不能与电刷杰出的触摸。
②线路有断路缺点，使电路不通。
其间有电刷引接线开裂；定子或转子绕组呈现断路缺点等。
2）绕组有匝间短路或对地短路缺点，换向器换向片之间有短路缺点。
3）电源电压较低，一同负载请求必定的起动转矩。
1。
单相交流串励电机调速系统设计陈浩;吴定祥;康志远;杨增健;唐立军【摘要】针对串励电机调速系统的连续性和稳定性问题,对单相交流串励电机控制电路、保护电路和驱动电路进行了研究,探索了一种通过控制IGBT管的通断来实现斩波式调压方法,提出了一种基于STM32 ARM Cortex-M3内核单片机的调速系统.该系统通过对单相交流串励电机速度的设定值和反馈值的偏差进行增量PID运算,根据PID运算结果计算PWM输出的占空比,来控制IGBT管的通断,从而改变加在单相交流串励电机交流正弦波的时间,达到改变串励电机两端电压的目的,实现串励电机的无级平滑调速.研究结果表明,该系统使用的IGBT管至少比传统系统的少3个,既节约成本又提高了系统的稳定性.【期刊名称】《机电工程》【年(卷),期】2016(033)012【总页数】5页(P1483-1487)【关键词】单相串励电机;调速系统;PWM【作者】陈浩;吴定祥;康志远;杨增健;唐立军【作者单位】长沙理工大学物理与电子科学学院,湖南长沙410114;近地空间电磁环境监测与建模湖南省普通高校重点实验室,湖南长沙410114;近地空间电磁环境监测与建模湖南省普通高校重点实验室,湖南长沙410114;长沙亿旭机电科技有限公司,湖南长沙410000;长沙理工大学物理与电子科学学院,湖南长沙410114;近地空间电磁环境监测与建模湖南省普通高校重点实验室,湖南长沙410114;长沙理工大学物理与电子科学学院,湖南长沙410114;近地空间电磁环境监测与建模湖南省普通高校重点实验室,湖南长沙410114;长沙理工大学物理与电子科学学院,湖南长沙410114;近地空间电磁环境监测与建模湖南省普通高校重点实验室,湖南长沙410114【正文语种】中文【中图分类】TH39;TM546+.4单相串励电动机输出转矩大，转速一般可以达到几千转甚至几万转每分钟，电路控制简单，交直流可以两用，广泛应用于家用电器、电动工具、搅拌机等场合[1]。
单相串激电动机工作原理
嘿，朋友们！今天咱来聊聊单相串激电动机的工作原理，这可有意思啦！
你看啊，单相串激电动机就像是一个充满活力的小勇士。
它里面有定子和转子，这就好比是小勇士的身体和四肢。
定子上绕着线圈，就像给小勇士穿上了一件特殊的铠甲。
当电流通过这些线圈的时候，哇塞，那就像是给小勇士注入了神奇的力量。
这股力量让磁场产生啦，就好像小勇士周围有了一圈神秘的光环。
而转子呢，也带着线圈，它在这个磁场里转呀转。
这不就像小勇士在光环中欢快地跳跃、奔跑嘛！转子转动起来，就带动着各种设备开始工作啦。
你说这神奇不神奇？这单相串激电动机就靠着这一套“功夫”，在我们生活中发挥着大作用呢！比如那些电动工具，不都是靠它才能那么厉害地工作嘛。
想象一下，要是没有单相串激电动机，我们的生活得少了多少便利呀！好多事情可能都得我们自己费劲去做啦。
它真的是默默奉献的小英雄啊！而且它还特别皮实耐用，只要我们好好对待它，它就能一直为我们服务。
它工作起来那劲头，真的让人佩服！不管是在工厂里还是在我们家里，都能看到它努力工作的身影。
它可不会偷懒，总是那么认真负责。
单相串激电动机呀，你可真是个了不起的家伙！你给我们的生活带来了这么多的好处，让我们的世界变得更加便捷和精彩。
咱可得好好珍惜它，让它一直发挥它的作用呀！
总之，单相串激电动机就是这么厉害，这么重要！大家可别小瞧了它哦！。
单相串励电动机维修知识单相串励电动机的常见故障及其维修综述单相串励电动机的故障与负载、维护及设计制造质量等因素有关。
由于单相串励电动机转速高，这就从材料和工艺等方面给电动机的维修带来一定困难。
因此，单相串励电动机的维修，尽可能按原设计数据进行维修。
单相串励电动机的常见故障、原因及维修方法如下：1、电动机通电后，不转动。
主要原因有：A保险丝熔断，B电源线断路，C定子绕组断路，D电枢绕组损坏，E轴承缺油及转轴生锈，F电刷磨损与换向器接触不良和不到位等。
维修方法：A更换合适的保险丝，B更换电源线，CD修理或更换绕组，E清除铁锈、添加润滑脂，F修理或更换电刷。
2、电动机转速变慢。
主要原因：A电枢绕组局部短路，B电刷严重磨损，C定子绕组短路。
维修方法：A修理或更换绕组，B修理或更换电刷，C修理或更换绕组。
3、电动机温升过高。
主要原因：A空载、过载或超时，B电枢绕组短路，C轴承严重缺油，D电枢与定子相擦。
维修方法：A按使用说明书规定使用，B修理或更换绕组，C 添加润滑脂，D校直转轴或更换轴承。
4、电动机火花大。
主要原因：A电刷与换向器接触不良，B电枢绕组损坏，C更换后的电刷牌号或尺寸不合适，D电刷压力不适当，E换向器表面不光洁、不圆整、有油污，F过载。
维修方法：A修磨电刷或研磨换向器表面，B修理或更换绕组，C更换合适的电刷，D调整电刷压力（0.03-0.05MPa），E清洁或研磨换向器表面，F减载运行。
5、电动机声音异常。
主要原因：A电刷压力过大，B轴承磨损或缺油，C风叶损坏。
维修方法：A调整电刷压力（0.03-0.05MPa），B添加润滑脂或更换轴承，C更换风叶。
