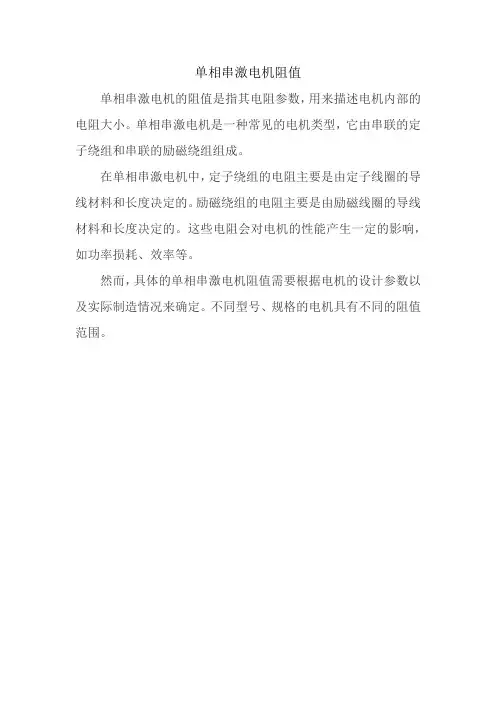

单相串激电机阻值
单相串激电机的阻值是指其电阻参数，用来描述电机内部的电阻大小。
单相串激电机是一种常见的电机类型，它由串联的定子绕组和串联的励磁绕组组成。
在单相串激电机中，定子绕组的电阻主要是由定子线圈的导线材料和长度决定的。
励磁绕组的电阻主要是由励磁线圈的导线材料和长度决定的。
这些电阻会对电机的性能产生一定的影响，如功率损耗、效率等。
然而，具体的单相串激电机阻值需要根据电机的设计参数以及实际制造情况来确定。
不同型号、规格的电机具有不同的阻值范围。
电动机及其分类电动机也称电机（俗称马达），在电路中用字母“M”（旧标准用“D”）表示。
它的主要作用是产生驱动力矩，作为用电器或小型机械的动力源。
本文介绍的电动机为家用电器或电子产品中使用的小功率电动机，即所谓的微电机。
（一）电动机的种类电动机有多种类型。
1．按工作电源分类根据电动机工作电源的不同，可分为直流电动机和交流电动机。
其中交流电动机还分为单相电动机和三相电动机。
2．按结构及工作原理分类电动机按结构及工作原理可分为异步电动机和同步电动机。
同步电动机还可分为永磁同步电动机、磁阻同步电动机和磁滞同电动机。
异步电动机可分为感应电动机和交流换向器电动机。
感应电动机又分为三相异步电动机、单相异步电动机和罩极异步电动机。
交流换向器电动机又分为单相串励电动机、交直流两用电动机和推斥电动机。
直流电动机按结构及工作原理可分为无刷直流电动机和有刷直流电动机。
有刷直流电动机可分为永磁直流电动机和电磁直流电动机。
电磁直流电动机又分为串励直流电动机、并励直流电动机、他励直流电动机和复励直流电动机。
永磁直流电动机又分为稀土永磁直流电动机、铁氧体永磁直流电动机和铝镍钴永磁直流电动机。
3．按起动与运行方式分类电动机按起动与运行方式可分为电容起动式电动机、电容盍式电动机、电容起动运转式电动机和分相式电动机。
4．按用途分类电动机按用途可分为驱动用电动机和控制用电动机。
驱动用电动机又分为电动工具（包括钻孔、抛光、磨光、开槽、切割、扩孔等工具）用电动机、家电（包括洗衣机、电风扇、电冰箱、空调器、录音机、录像机、影碟机、吸尘器、照相机、电吹风、电动剃须刀等）用电动机及其它通用小型机械设备（包括各种小型机床、小型机械、医疗器械、电子仪器等）用电动机。
控制用电动机又分为步进电动机和伺服电动机等。
5．按转子的结构分类电动机按转子的结构可分为笼型感应电动机（旧标准称为鼠笼型异步电动机）和绕线转子感应电动机（旧标准称为绕线型异步电动机）。
6．按运转速度分类电动机按运转速度可分为高速电动机、低速电动机、恒速电动机、调速电动机。
单相串激电动机常见故障
单相串激电动机常见故障包括：
1. 绕组烧坏：由于过载、电压过高或绝缘老化等原因，导致绕组烧坏。
2. 电刷磨损：电刷长时间使用会磨损，导致电机无法正常工作。
3. 轴承损坏：长时间使用或受到外力冲击，轴承可能会损坏，导致电机转动不灵活或产生异常噪音。
4. 绕组短路或开路：由于绝缘老化或外部因素破坏，绕组可能会出现短路或开路的情况，导致电机无法正常工作。
5. 电机转子不良：转子可能存在制造缺陷或损坏，导致电机无法正常运转或产生振动。
6. 电源故障：电机所接收的电源电压不稳定或提供的电源质量差，都可能导致电机故障。
7. 电机启动困难：由于起动电容器故障、开关损坏等原因，电机可能会出现启动困难。
8. 机械连接松动：电机的机械连接部分（如螺栓、紧固件等）如果松动，会导致电机运转不稳定或产生噪音。
以上仅列举了一些常见故障，具体故障还可能由其他因素引起，因此需要专业人员进行维修和排查。

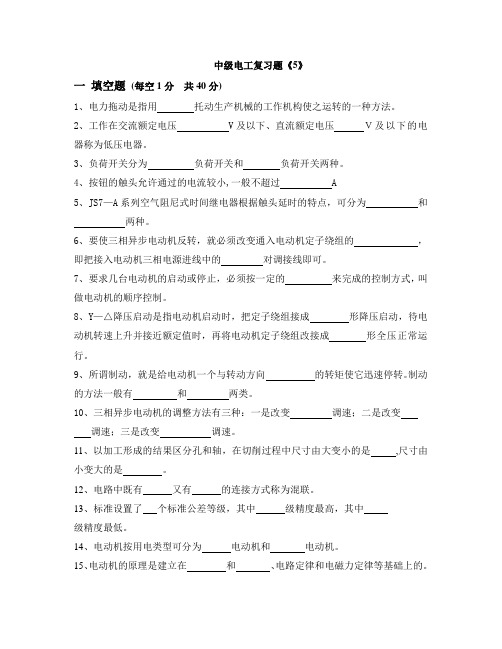

中级电工复习题《5》一填空题(每空1分共40分)1、电力拖动是指用托动生产机械的工作机构使之运转的一种方法。
2、工作在交流额定电压V及以下、直流额定电压Ｖ及以下的电器称为低压电器。
3、负荷开关分为负荷开关和负荷开关两种。
4、按钮的触头允许通过的电流较小,一般不超过 A5、JS7—A系列空气阻尼式时间继电器根据触头延时的特点，可分为和两种。
6、要使三相异步电动机反转，就必须改变通入电动机定子绕组的，即把接入电动机三相电源进线中的对调接线即可。
7、要求几台电动机的启动或停止，必须按一定的来完成的控制方式，叫做电动机的顺序控制。
8、Y—△降压启动是指电动机启动时，把定子绕组接成形降压启动，待电动机转速上升并接近额定值时，再将电动机定子绕组改接成形全压正常运行。
9、所谓制动，就是给电动机一个与转动方向的转矩使它迅速停转。
制动的方法一般有和两类。
10、三相异步电动机的调整方法有三种：一是改变调速；二是改变调速；三是改变调速。
11、以加工形成的结果区分孔和轴，在切削过程中尺寸由大变小的是,尺寸由小变大的是。
12、电路中既有又有的连接方式称为混联。
13、标准设置了个标准公差等级，其中级精度最高，其中级精度最低。
14、电动机按用电类型可分为电动机和电动机。
15、电动机的原理是建立在和、电路定律和电磁力定律等基础上的。
16、变压器是利用原理制成的静止电器设备，它能够将交流电变换成的交流电的输出。
17、电流互感器的主要作用是。
18、变压器的主要部分是和。
19、自耦变压器的特点是：原、副边，原、副边不但有电的联系，还有磁的联系。
20、三相异步电机异步的含义为，感应的含义为。
21、电源缺相的三相异步电动机，因为没有不能自行启动运转；运行中的电动机如果缺少一相电源仍会，但电动机发出的声音异常。
二选择题(每题1分共30分)1．串联电路中, 电压的分配与电阻成( )。
A. 正比B. 反比C. 1:1D. 2:12．并联电路中, 电流的分配与电阻成( )。
单相串励电动机接线方法电动机是现代工业生产中不可或缺的设备之一，它能够将电能转化为机械能，为生产加工提供动力。
在众多类型的电动机中，单相串励电动机是一种常见的型号，它的接线方法对于电动机的正常运行具有至关重要的作用。
本文将详细介绍单相串励电动机的接线方法。
一、单相串励电动机的概述单相串励电动机是一种常见的电动机类型，它的结构简单，使用方便，价格相对较低。
单相串励电动机的工作原理是通过电流的变化来改变磁场的方向，从而使电动机的转子产生旋转力矩，实现机械能的转换。
该型号电动机的结构由定子、转子、电刷和电容器组成，其中定子和转子的绕组都是串联的。
二、单相串励电动机的接线方法单相串励电动机的接线方法对于电动机的正常运行至关重要，正确的接线方式可以有效地避免电机的损坏和故障。
下面我们将详细介绍单相串励电动机的接线方法。
1. 接线前的准备在进行单相串励电动机的接线之前，需要对电机进行一些准备工作。
首先需要检查电机的绕组和电容器是否正常，是否存在短路和断路等问题。
其次需要检查电机的电刷是否磨损，是否需要更换。
最后需要准备好接线所需的工具和材料，如绝缘胶带、电线等。
2. 接线步骤单相串励电动机的接线过程相对简单，主要分为以下几步：（1）将电机的电容器、电刷和绕组接线端分别标记出来。
（2）将电容器的两个端子分别与电机的两个绕组接线端相连，连接时需要注意极性。
（3）将电刷的两个端子分别与电机的两个绕组接线端相连，连接时需要注意极性。
（4）将电机的一端绕组的一端接地，另一端与电源相连。
（5）将电机的另一端绕组的一端接地，另一端与电源相连。
（6）用绝缘胶带将接线处进行绝缘，确保安全可靠。
3. 接线注意事项在进行单相串励电动机的接线过程中，需要注意以下几点：（1）接线时需要注意电机的极性，确保电机的正负极正确连接。
（2）接线前需要检查电机的绕组、电容器和电刷是否正常，避免因故障而导致电机损坏。
（3）接线时需要使用绝缘工具，确保接线处的安全可靠。
串励电机火花产生原因及改善的方法电动工其２００６（１）串励电机火花产生原因及改善的方法华兆坤１火花产生的原因产生火花的原因很多，如电磁因素、电位因素、机械因素和化学因素等。
我们的着重点是电磁因素，主要有电抗电势、电枢反应电势和变压器电势。
１．１电抗电势ｅ，在换向过程中，换向元件电流从＋ｆ。
变到一ｆ。
时，电流变化，引起漏磁通变化。
漏磁通包括：槽漏磁、齿部漏磁和绕组端部漏磁，这三部分漏磁在换向元件中产生电抗电势。
电抗电势的特性：，１）电抗电势相位滞后电流相位９ｌＪ。
，但因为换向时间极短在ｌ／ｌｏＯＯＯｓ以下，所以把电抗电势看成与电流同相位，故电抗电势Ｐｒ白勺大小与电流成正比，电枢电流越大电抗电势也越大。
２）电抗电势ｅ与电机转速成正比，电机转速高电抗电势就大。
３）电抗电势Ｐ与电枢元件匝数平方成正比，匝数越多Ｐｒ越大。
电抗电势Ｐ表达式：ｅ，＝２ｗ，，入彳％式中肌一元件匝数卜元件有效长度入一元件单位漏磁导彳一电机线负荷吁一电机转速（电枢表面线速度）１．２电枢反应电势ｅ。
串励电动机有两个磁场：一为定子激磁绕组产生的直轴主磁场西。
．见图１；二为电枢绕组产生的交轴电枢反应磁场中。
见图２电枢磁场。
当电机旋转时，换向元件切割换向区域内的交轴电枢磁场，产生旋转电势（或称电枢反应电势）。
电枢反应电势的方向，由电枢反应磁势Ｆ。
和电机转向，由右手法则判定（图２电枢磁场）。
图中注的ｅａ方向是流入纸面的ｏ，它与电抗电势方向一致。
图２电枢反应电势Ｐ特性：１）电枢反应电势Ｐ。
大小正比于电流。
电流大，电枢磁通也大，换向元件切割电枢磁通而产生的电枢反应电势越大。
２）电枢反应电势Ｐ。
也正比于电机转速。
电机转速越高，换向元件切割电枢磁通产生电枢反应电势越大。
电枢反应电势Ｐ。
的表达式：２．５ｗ。
，入彳ｙ，、。
１一口６式中（１一ＯＬ。
）一换向区域１．３换向电势ｅ。
将电刷逆电机转向偏移一个Ｂ角（Ｂ角由实际生产中决定），也可将换向元件顺电机转向偏移一个Ｂ角与换向片焊接。
第4章单相串励电动机单相串励电动机是将转子绕组与定子绕组串联后接到电源上，可以使用直流电源，也可使用交流电源，故又称为交山流两用电动机。
单相串励电动机采用换向器结构，本质上属直流电动机范畴。
串励电动机具有起动转矩大、过载能力强、调速方便、体积小、重量轻等很多优点，在电动工具和家用电器中普遍使用，例如电钻、电刨、电吹风、电动缝纫机、吹尘机、多功能食物切削机、豆浆机、榨汁搅拌机、电动按摩器、电推子等等均采用单相串励电动机。
4．1 单相串励电动机为了便于理解单相串励电动机的工作原理，我们先看一下申励直流电动机的工作原理。
4．1．1 串励直流电动机的工作原理串励直流电动机的电枢绕组与励磁绕组是串联在一起的。
串励线圈所产生的磁场方向和电枢电流的方向如图4．1所示，根据左手定则，电动机转子顺时针方向旋转，若将电源的正负极对调，如图4．2所示，励磁绕组的电流方向改变，磁场的方向改变，电枢电流的方向也改变，根据左手定则，电动机的方向仍为顺时针方向。
直流电动机要改变方向，只需改变励磁电流(即磁场方向)或只改变电枢电流方向即可；若励磁电流和磁场同时改变方向，则电动机仍为原来的方向。
4．1．2 单相串励电动机中励直流电动机实际上就是单相串励电动机，不仅可接直流电源，也可接交流电源：若接人正弦交流电源，交流曲线如图4．3所示，当交流电为正半周时，串励电动机的励磁电流，磁场方向，电枢电流如前面的图4．1所示，用左手定则知电动机顺时针方向旋转；当电流为。
时，励磁电流和电极电流均为o，电动机由于惯性继续旋转；当交流电处于下半周，励磁电流(磁场)方向和电枢电流的方向都反向，根据左手定则，电动机仍产生顺时针方向转矩，电动机则仍然顺时针方向旋转。
第113页由上述知，不管所接的电源正负极改变或者按正弦规律变化，中励电动机均往一个方向旋转，故串励电动机可用直流，也可用交流电源。
做好的串励电动机的方向是不变的，与电源的一极性无关。
若要改变串励电动机的方向，必须拆开电动机，把串励绕组与电枢绕组的相对关系改变一下，即串励绕组的出线端改接到对面的电刷片上即可反转，如图4.4所示。
单相串激电动机工作原理
嘿，朋友们！今天咱来聊聊单相串激电动机的工作原理，这可有意思啦！
你看啊，单相串激电动机就像是一个充满活力的小勇士。
它里面有定子和转子，这就好比是小勇士的身体和四肢。
定子上绕着线圈，就像给小勇士穿上了一件特殊的铠甲。
当电流通过这些线圈的时候，哇塞，那就像是给小勇士注入了神奇的力量。
这股力量让磁场产生啦，就好像小勇士周围有了一圈神秘的光环。
而转子呢，也带着线圈，它在这个磁场里转呀转。
这不就像小勇士在光环中欢快地跳跃、奔跑嘛！转子转动起来，就带动着各种设备开始工作啦。
你说这神奇不神奇？这单相串激电动机就靠着这一套“功夫”，在我们生活中发挥着大作用呢！比如那些电动工具，不都是靠它才能那么厉害地工作嘛。
想象一下，要是没有单相串激电动机，我们的生活得少了多少便利呀！好多事情可能都得我们自己费劲去做啦。
它真的是默默奉献的小英雄啊！而且它还特别皮实耐用，只要我们好好对待它，它就能一直为我们服务。
它工作起来那劲头，真的让人佩服！不管是在工厂里还是在我们家里，都能看到它努力工作的身影。
它可不会偷懒，总是那么认真负责。
单相串激电动机呀，你可真是个了不起的家伙！你给我们的生活带来了这么多的好处，让我们的世界变得更加便捷和精彩。
咱可得好好珍惜它，让它一直发挥它的作用呀！
总之，单相串激电动机就是这么厉害，这么重要！大家可别小瞧了它哦！。
单相串绕电动机是一种常用的单相电动机。
它的特点是在转子上有一个线圈，线圈与定子上的磁极相互作用产生旋转力矩。
它具有结构简单、体积小、重量轻、启动电流小、运行噪音小等优点，常用于家用电器、工具机械、水泵、风扇等低功率驱动装置。
此外，单相串绕电动机还具有转速稳定、启动时电流小等特点，但是它的功率较低，适用于低速，负载较轻的场合，并且由于其单相输入，启动电流较大，因此需要配备启动装置或配合其它电动机使用。
单相串绕电动机的控制方式主要有电流控制和电压控制。
电流控制方式通过控制电流来调节转速，电压控制方式则是通过控制电压来调节转速。
常用单相电动机种类及特性在家用电器设备中，常配有小型单相交流感应电动机。
交流感应电动机因应用类别的差异，一般可分为分相式电动机、电容启动式电动机、永久分相式电容电动机、罩极式电动机、永磁直流电动机及交直流电动机等类型。
一般的三相交流感应电动机在接通三相交流电后，电机定子绕组通过交变电流后产生旋转磁场并感应转子，从而使转子产生电动势，并相互作用而形成转矩，使转子转动。
但单相交流感应电动机，只能产生极性和强度交替变化的磁场，不能产生旋转磁场，因此单相交流电动机必须另外设计使它产生旋转磁场，转子才能转动，所以常见单相交流电机有分相启动式、罩极式、电容启动式等种类。
１．分相启动式电动机分相式电动机广泛应用于电冰箱、洗衣机、空调等家用电器中。
该电机有一个鼠笼式转子和主、副两个定子绕组。
两个绕组相差一个很大的相位角，使副绕组中的电流和磁通达到最大值的时间比主绕组早一些，因而能产生一个环绕定子旋转的磁通。
这个旋转磁通切割转子上的导体，使转子导体感应一个较大的电流，电流所产生的磁通与定子磁通相互作用，转子便产生启动转矩。
当电机一旦启动，转速上升至额定转速７０％时，离心开关脱开副绕组即断电，电机即可正常运转。
２．罩极式电动机罩极式单相交流电动机，它的结构简单，其电气性能略差于其他单相电机，但由于制作成本低，运行噪声较小，对电器设备干扰小，所以被广泛应用在电风扇、电吹风、吸尘器等小型家用电器中。
罩极式电动机只有主绕组，没有副绕组（启动绕组），它在电机定子的两极处各设有一副短路环，也称为电极罩极圈。
当电动机通电后，主磁极部分的磁场产生的脉动磁场感应短路而产生二次电流，从而使磁极上被罩部分的磁场，比未罩住部分的磁场滞后些，因而磁极构成旋转磁场，电动机转子便旋转启动工作。
罩极式单相电动机还有一个特点，即可以很方便地转换成二极或四极转速，以适应不同转速电器配套使用。
３．电容式启动电动机该类电动机可分为电容分相启动电机和永久分相电容电机。
电机与控制考试纲要一、考试的基本要求要求考生理解电子电器设备（产品）中常用电动机（单相异步电动机、直流电动机、单相串励电动机和三相异步电动机）的基本结构、原理及应用，掌握电动类、制冷空调类电器中使用的电动机的结构控制原理及典型应用，了解电热、音响等电器和办公设备中的电动机及其典型应用。
要求考生具有对常用电动机进行安装和对常见故障进行检修的能力。
二、具体考试内容、考试要求（一）单相异步电动机考试内容：单相异步电动机的基本结构、工作原理及机械特性，单相异步电动机启动、反转、调速的方法。
考试要求：1、理解单相异步电动机的基本结构、工作原理及机械特性。
2、掌握磁场转速与电流的频率和定子磁场对数的关系。
3、掌握单相异步电动机启动、反转、调速的方法。
4、了解单相异步电动机常见故障的检修方法。
（二）直流电动机考试内容：直流电动机的基本结构和分类，直流电动机的基本工作原理，直流电动机启动、反转和调速的基本方法。
考试要求：1、了解直流电动机的基本结构与分类。
2、理解直流电动机的基本工作原理。
3、掌握直流电动机启动、反转和调速的基本方法。
4、了解直流电动机常见故障的检修方法。
（三）单相串励电动机考试内容：单相串励电动机的基本结构及工作原理。
考试要求：理解单相串励电动机的基本结构及工作原理。
（四）三相异步电动机考试内容：三相异步电动机的基本结构及工作原理，三相异步电动机的运行状态，定子绕组星形和三角形的连接方法，三相异步电动机启动、反转、调速和制动的方法。
考试要求：1、理解三相异步电动机的基本结构及工作原理。
2、掌握笼形异步电动机与绕线形异步电动机的区别、优缺点，掌握转差率s的基本概念及计算公式：3、理解三相异步电动机的运行状态。
4、掌握定子绕组星形和三角形的连接方法。
5、掌握三相异步电动机启动、反转、调速和制动的方法。
6、了解三相异步电动机常见故障的检修方法。
7、了解步进电动机、同步电动机、直流无刷电动机的基本原理。
单相串励电动机维修知识单相串励电动机的常见故障及其维修综述单相串励电动机的故障与负载、维护及设计制造质量等因素有关。
由于单相串励电动机转速高，这就从材料和工艺等方面给电动机的维修带来一定困难。
因此，单相串励电动机的维修，尽可能按原设计数据进行维修。
单相串励电动机的常见故障、原因及维修方法如下：1、电动机通电后，不转动。
主要原因有：A保险丝熔断，B电源线断路，C定子绕组断路，D电枢绕组损坏，E轴承缺油及转轴生锈，F电刷磨损与换向器接触不良和不到位等。
维修方法：A更换合适的保险丝，B更换电源线，CD修理或更换绕组，E清除铁锈、添加润滑脂，F修理或更换电刷。
2、电动机转速变慢。
主要原因：A电枢绕组局部短路，B电刷严重磨损，C定子绕组短路。
维修方法：A修理或更换绕组，B修理或更换电刷，C修理或更换绕组。
3、电动机温升过高。
主要原因：A空载、过载或超时，B电枢绕组短路，C轴承严重缺油，D电枢与定子相擦。
维修方法：A按使用说明书规定使用，B修理或更换绕组，C 添加润滑脂，D校直转轴或更换轴承。
4、电动机火花大。
主要原因：A电刷与换向器接触不良，B电枢绕组损坏，C更换后的电刷牌号或尺寸不合适，D电刷压力不适当，E换向器表面不光洁、不圆整、有油污，F过载。
维修方法：A修磨电刷或研磨换向器表面，B修理或更换绕组，C更换合适的电刷，D调整电刷压力（0.03-0.05MPa），E清洁或研磨换向器表面，F减载运行。
5、电动机声音异常。
主要原因：A电刷压力过大，B轴承磨损或缺油，C风叶损坏。
维修方法：A调整电刷压力（0.03-0.05MPa），B添加润滑脂或更换轴承，C更换风叶。
我们需要了解什么是单相串励电动机启动限流电阻，以及它的作用。
单相串励电动机是一种常见的电动机类型，它可以根据应用的需要进行定制，具有启动和运行灵活性高的优点。
而启动限流电阻则是为了控制电动机在启动过程中的电流，避免因过大的启动电流而对电网和设备造成损坏的措施。
1. 单相串励电动机启动限流电阻的作用单相串励电动机启动过程中，由于电动机的特性，会产生较大的启动电流。
过大的启动电流会对电网和电动机本身造成影响，甚至损坏。
我们需要通过设置合适的启动限流电阻来控制电动机的启动电流，使其在合理范围内，并逐渐增加到额定工作电流，从而保证电动机的正常启动和运行。
2. 单相串励电动机启动限流电阻的计算方法启动限流电阻的计算需要考虑多个因素，包括电动机的额定电流、电阻参数、起动特性等。
在实际计算中，可以采用以下公式来计算启动限流电阻的数值：R = (Vs - Vm) / Ia其中，R为启动限流电阻的值，Vs为电源电压，Vm为电动机的空载电压，Ia为电动机的额定工作电流。
通过这个公式，我们可以得到合适的启动限流电阻数值，从而实现对电动机启动电流的控制。
3. 个人观点和理解在实际工程应用中，单相串励电动机启动限流电阻的计算是非常重要的，它直接关系到电动机的启动性能和设备的安全运行。
通过合理计算和设置启动限流电阻，可以有效防止启动过电流对电网和设备的损害，提高电动机的使用寿命和可靠性。
总结回顾通过本文的阐述，我们深入了解了单相串励电动机启动限流电阻的作用、计算方法以及实际应用价值。
合理设置启动限流电阻，可以有效控制电动机的启动电流，保证设备的安全稳定运行。
希望本文的内容能对您有所帮助，对单相串励电动机启动限流电阻有更深入的认识。
单相串励电动机启动限流电阻对于电动机的启动过程至关重要，它能够有效控制电动机在启动时产生的过大电流，从而保护电网和设备，延长电动机的使用寿命。
在实际应用中，需要根据电动机的特性和需求来合理计算和设置启动限流电阻的数值。
单相串励电动机接线方法1 电动机介绍单相串励电动机是一种常见的电动机型号，其结构简单，使用方便，被广泛应用于家用电器、机械设备等领域。
2 接线准备在进行单相串励电动机的接线之前，需要注意以下几点：1. 检查电动机的额定电压和频率，确保其与电源电压和频率相符合；2. 检查电动机绕组的相数，一般为单相或双相；3. 将电动机放在干燥通风的场所，以防止潮气侵入，热引起器件的氧化或渗透；4. 确保操作人员人身安全，禁止在接线时操作时进行线路短路。
3 单相串励电动机接线方法单相串励电动机接线分为两种方法，分别为“分相串接法”和“分串相接法”。
3.1 分相串接法分相串接法是将电动机的两个线圈串联接在电源的相线上，然后将电动机的另一个接线与电源的中性线相连。
具体接线方法如下：1. 将电源的一个相线与电动机的一个线圈的一端相连；2. 将电源的另一个相线与电动机的另一端相连；3. 将电动机的另一个线圈的两端与电源的中性线相连。
3.2 分串相接法分串相接法是将电动机的两个线圈并联接在电源的相线上，然后将电动机的另一个接线与电源的中性线相连。
具体接线方法如下：1. 将电源的一个相线与电动机的一个线圈的一端相连；2. 将电动机的两个线圈的另一端接在一起；3. 将电源的另一个相线与电动机的另一个线圈的一端相连；4. 将电动机的另一个线圈的另一端与电源的中性线相连。
4 注意事项在接线过程中，需要注意以下事项：1. 确认接线正确无误；2. 接线前先断开电源，待接线结束后再上电；3. 在上电前，确认电动机转动方向正确；4. 在运行过程中，确保电动机正常工作，若发现异常，应及时处理。
5 结论单相串励电动机是一种功率较小的电动机，使用方便、结构简单，但在接线过程中需要注意安全，以免造成潜在危险。
正确的接线方法能够确保电动机的稳定运行，延长其使用寿命，因此，接线前需要仔细确认方法并严格按照步骤操作。
