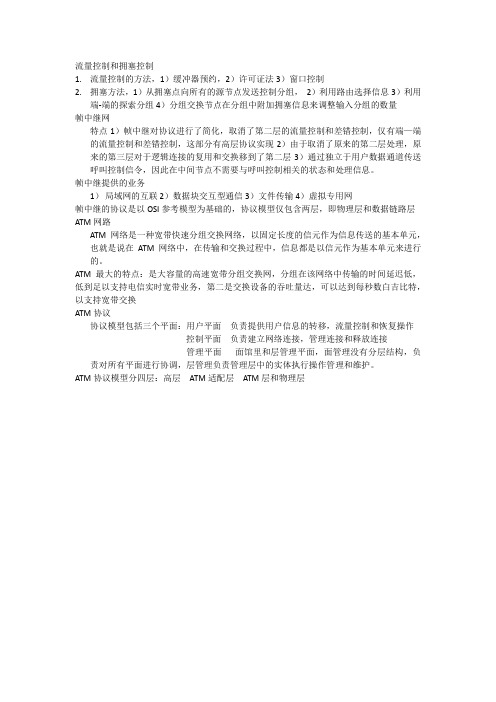

流量控制和拥塞控制
1.流量控制的方法，1）缓冲器预约，2）许可证法3）窗口控制
2.拥塞方法，1）从拥塞点向所有的源节点发送控制分组，2）利用路由选择信息3）利用
端-端的探索分组4）分组交换节点在分组中附加拥塞信息来调整输入分组的数量
帧中继网
特点1）帧中继对协议进行了简化，取消了第二层的流量控制和差错控制，仅有端—端的流量控制和差错控制，这部分有高层协议实现2）由于取消了原来的第二层处理，原来的第三层对于逻辑连接的复用和交换移到了第二层3）通过独立于用户数据通道传送呼叫控制信令，因此在中间节点不需要与呼叫控制相关的状态和处理信息。
帧中继提供的业务
1）局域网的互联2）数据块交互型通信3）文件传输4）虚拟专用网
帧中继的协议是以OSI参考模型为基础的，协议模型仅包含两层，即物理层和数据链路层ATM网路
ATM网络是一种宽带快速分组交换网络，以固定长度的信元作为信息传送的基本单元，也就是说在ATM网络中，在传输和交换过程中，信息都是以信元作为基本单元来进行的。
ATM最大的特点：是大容量的高速宽带分组交换网，分组在该网络中传输的时间延迟低，低到足以支持电信实时宽带业务，第二是交换设备的吞吐量达，可以达到每秒数白吉比特，以支持宽带交换
ATM协议
协议模型包括三个平面：用户平面负责提供用户信息的转移，流量控制和恢复操作
控制平面负责建立网络连接，管理连接和释放连接
管理平面面馆里和层管理平面，面管理没有分层结构，负责对所有平面进行协调，层管理负责管理层中的实体执行操作管理和维护。
ATM协议模型分四层：高层ATM适配层ATM层和物理层。
流量控制的方法流量控制可太重要啦，要是不管不顾，那流量就像脱缰的野马，跑得没影了，钱也跟着哗啦啦地流走。
咱先说手机流量哈。
很多时候，那些偷偷跑流量的小坏蛋就是各种APP。
你得把那些不常用的APP的后台刷新给关掉，就像把那些调皮捣蛋的小怪兽关进笼子里一样。
比如说，有些游戏APP，你又不是天天玩，它在后台还一直刷新数据，多浪费流量呀。
你就找到手机设置里的“后台应用刷新”，把那些没必要的都关掉，这就像给流量上了一道小锁呢。
还有哦，视频自动播放这个功能也很“坑”流量。
不管是在社交软件里，还是浏览器上，那些视频就自动开始播放了，你可能都没注意到，流量就悄悄溜走了。
把这个自动播放功能关掉，想看视频的时候再手动点开，这样就能省不少流量啦。
再说说家里的宽带流量控制。
如果家里人多，大家都在用网，那可不能让一个人把流量全占了，这就像分蛋糕一样，得公平点。
现在很多路由器都有流量控制功能。
你可以登录路由器的设置页面，给不同的设备分配不同的流量额度。
比如爸爸要看球赛，给他多分配点流量，保证球赛不卡顿；妈妈就看看新闻啥的，不需要太多流量；小宝贝可能就玩玩小游戏，也不需要太多流量。
这样大家都能愉快地上网啦。
另外，有些软件有省流模式。
像一些浏览器，开启省流模式后，图片会变成低质量的，但是文字内容还是能正常看的，这样浏览网页的时候就不会用太多流量啦。
还有视频软件，省流模式下，视频的清晰度可能会降低一点，但是如果不是特别追求高清画质的话，这个模式真的很实用哦。
流量控制其实就是要我们多留个心眼，别让流量在不知不觉中就跑光光啦。
只要稍微注意一下这些小细节，就能让我们的流量用得更合理，也能省不少钱呢。
计算机网络中的流量控制和拥塞控制计算机网络中的流量控制和拥塞控制是确保网络通信顺畅的重要方面。
流量控制是指调节数据在网络中的传输速率，以确保发送方和接收方之间的数据流动平稳。
拥塞控制则是指在网络中出现的拥塞情况下，采取相应的策略来缓解网络拥塞。
以下是关于计算机网络中流量控制和拥塞控制的详细步骤：1. 流量控制的目标：- 避免发送方发送速率过快，导致接收方无法处理和存储数据；- 避免接收方缓冲区溢出，导致数据丢失；- 平衡发送方和接收方的数据流量。
2. 流量控制方法：- 停止等待协议：发送方发送数据后停止发送，等待接收方的确认消息。
只有接收到确认消息后，发送方才会发送下一个数据包。
- 滑动窗口协议：发送方和接收方维护一个滑动窗口，指定允许发送或接收的数据包数量。
发送方根据窗口大小发送数据，接收方根据窗口大小接收数据，并发送确认消息。
3. 拥塞控制的目标：- 避免网络中出现拥塞；- 减少拥塞时的数据丢失和时延；- 公平分配网络资源。
4. 拥塞控制方法：- 慢启动：发送方初始时只发送少量数据，然后根据网络拥塞情况逐渐增加发送速率，以避免突发数据导致拥塞。
- 拥塞避免：通过控制发送速率和窗口大小来避免网络拥塞。
根据网络状况调整发送速率和窗口大小，使得网络性能处于最佳状态。
- 拥塞发生时的处理：当网络发生拥塞时，发送方需及时减少发送速率以缓解拥塞。
常用的方法有降低拥塞窗口大小和进行传输超时等。
5. 流量控制与拥塞控制的区别：- 流量控制是在发送方和接收方之间进行，而拥塞控制是在整个网络中进行。
- 流量控制解决的是发送方和接收方之间的数据流动问题，而拥塞控制解决的是网络中的传输负载过重问题。
- 流量控制是为了保证接收方的数据处理能力，而拥塞控制是为了保证整个网络的性能。
总结：计算机网络中的流量控制和拥塞控制是确保网络通信顺畅的关键手段。
通过适当的流量控制，可以保证发送方和接收方之间的数据传输平稳。
而拥塞控制则是在网络拥塞时采取相应策略，确保网络性能和数据可靠传输。
如何管理和控制网络的网络流量？
要管理和控制网络流量，可以采取以下几种方法：
1. 使用带宽管理工具：使用带宽管理工具可以控制网络中的带宽分配和限制。
这些工具可以设定带宽配额，限制或优先处理特定应用程序或用户的流量。
2. 使用流量分流器：流量分流器可以将网络流量按照不同的规则进行分类和分流，如根据应用程序、用户或优先级等进行流量管理。
这样可以确保重要的流量得到优先处理。
3. 设定流量限制策略：为不同的应用程序和用户设定流量限制策略，可以限制他们的网络使用量。
这可以防止某个应用程序或用户占用过多的带宽，从而影响其他用户的网络体验。
4. 使用流量优化工具：流量优化工具可以帮助减少网络流量的消耗，例如压缩和缓存技术可以减少网络传输的数据量，从而节省带宽。
5. 实施流量监控和分析：通过实施流量监控和分析，可以及时发现网络流量异常和瓶颈，从而采取相应的措施进行优化和调整。
6. 优化网络设备和配置：对网络设备和配置进行优化，例如使用更高性能的路由器和交换机、调整缓冲区大小和队列长度���，可以提高网络的吞吐量和响应时间。
综合采取上述方法，可以有效地管理和控制网络的流量，提升网络的性能和稳定性。
路由器的流量控制设置指南路由器作为网络中的核心设备，起到了连接网络和传递数据的重要作用。
在网络使用过程中，为了保证网络的稳定性和良好的使用体验，合理设置路由器的流量控制是非常关键的。
本文将向您介绍一些可以帮助您进行路由器流量控制设置的指南和方法。
一、了解流量控制的重要性流量控制是指对网络中的数据通信进行管理和限制，以防止过量的流量对网络造成负荷，导致网络拥堵和性能下降。
通过合理的流量控制设置，可以优化网络性能，提高网络的响应速度，并降低网络延迟和丢包率，从而提供更稳定和可靠的网络环境。
二、主动式流量控制设置方法1. 设置带宽限制：通过设置路由器的带宽限制，可以控制网络中每个设备的带宽使用量。
您可以根据网络使用情况和设备的需求，合理分配带宽资源。
例如，您可以将更多的带宽分配给需要高速下载的计算机或设备，以提高其下载速度。
2. QoS（Quality of Service）设置：QoS是一种基于网络报文的优先级和服务质量管理技术，通过设置不同服务类型的优先级和流量调度算法，控制和优化网络中的数据传输。
您可以根据应用程序或服务的需求，设置不同的优先级和流量控制策略，以确保关键应用程序的网络流量得到优先处理。
3. 端口限速：如果您希望限制某个特定端口的带宽使用量，可以设置端口限速。
通过设置最大传输速率和流量限制，您可以控制特定端口的带宽使用，防止占用过多的带宽资源。
4. 流量分流和负载均衡：如果您的网络中有多条线路，可以通过设置流量分流和负载均衡，将流量合理地分配到不同的线路上，以充分利用带宽资源。
这可以提高网络的整体吞吐量和性能，避免某一条线路过载导致网络故障。
三、被动式流量控制设置方法1. 流量监控和分析：通过使用网络监控工具，您可以实时地监测和分析网络中的流量状况。
根据流量统计数据，您可以了解到网络中的高流量节点和流量峰值时段，并针对性地进行优化和流量控制。
例如，您可以对高流量节点的带宽进行限制，以避免过多的流量对网络造成影响。

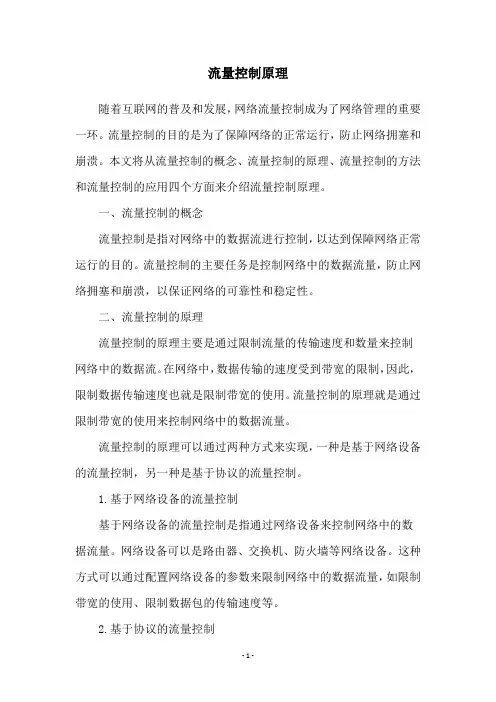

流量控制原理随着互联网的普及和发展，网络流量控制成为了网络管理的重要一环。
流量控制的目的是为了保障网络的正常运行，防止网络拥塞和崩溃。
本文将从流量控制的概念、流量控制的原理、流量控制的方法和流量控制的应用四个方面来介绍流量控制原理。
一、流量控制的概念流量控制是指对网络中的数据流进行控制，以达到保障网络正常运行的目的。
流量控制的主要任务是控制网络中的数据流量，防止网络拥塞和崩溃，以保证网络的可靠性和稳定性。
二、流量控制的原理流量控制的原理主要是通过限制流量的传输速度和数量来控制网络中的数据流。
在网络中，数据传输的速度受到带宽的限制，因此，限制数据传输速度也就是限制带宽的使用。
流量控制的原理就是通过限制带宽的使用来控制网络中的数据流量。
流量控制的原理可以通过两种方式来实现，一种是基于网络设备的流量控制，另一种是基于协议的流量控制。
1.基于网络设备的流量控制基于网络设备的流量控制是指通过网络设备来控制网络中的数据流量。
网络设备可以是路由器、交换机、防火墙等网络设备。
这种方式可以通过配置网络设备的参数来限制网络中的数据流量，如限制带宽的使用、限制数据包的传输速度等。
2.基于协议的流量控制基于协议的流量控制是指通过协议来控制网络中的数据流量。
协议可以是TCP、UDP、HTTP等网络协议。
这种方式可以通过协议中的一些参数来限制数据流量的传输速度和数量，如TCP协议中的窗口大小、拥塞窗口大小等参数。
三、流量控制的方法流量控制的方法主要包括基于带宽的流量控制、基于速率的流量控制和基于协议的流量控制。
1.基于带宽的流量控制基于带宽的流量控制是指通过限制带宽的使用来控制网络中的数据流量。
这种方式可以通过配置网络设备的参数来实现，如配置路由器的带宽限制、配置交换机的端口带宽限制等。
2.基于速率的流量控制基于速率的流量控制是指通过限制数据传输的速率来控制网络中的数据流量。
这种方式可以通过配置网络设备的参数来实现，如配置路由器的速率限制、配置交换机的端口速率限制等。

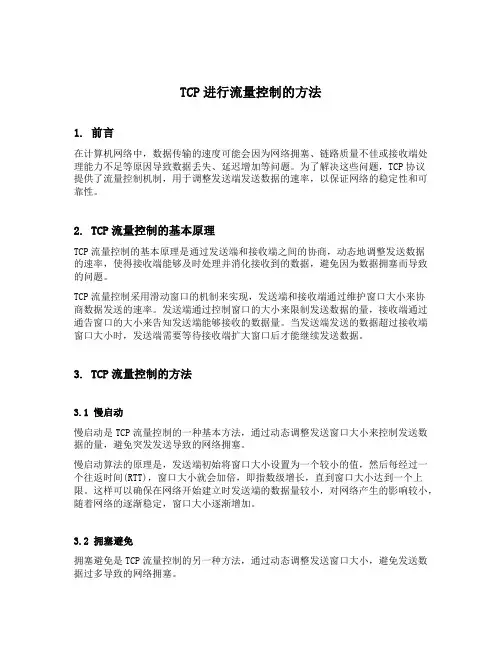

TCP进行流量控制的方法1. 前言在计算机网络中，数据传输的速度可能会因为网络拥塞、链路质量不佳或接收端处理能力不足等原因导致数据丢失、延迟增加等问题。
为了解决这些问题，TCP协议提供了流量控制机制，用于调整发送端发送数据的速率，以保证网络的稳定性和可靠性。
2. TCP流量控制的基本原理TCP流量控制的基本原理是通过发送端和接收端之间的协商，动态地调整发送数据的速率，使得接收端能够及时处理并消化接收到的数据，避免因为数据拥塞而导致的问题。
TCP流量控制采用滑动窗口的机制来实现，发送端和接收端通过维护窗口大小来协商数据发送的速率。
发送端通过控制窗口的大小来限制发送数据的量，接收端通过通告窗口的大小来告知发送端能够接收的数据量。
当发送端发送的数据超过接收端窗口大小时，发送端需要等待接收端扩大窗口后才能继续发送数据。
3. TCP流量控制的方法3.1 慢启动慢启动是TCP流量控制的一种基本方法，通过动态调整发送窗口大小来控制发送数据的量，避免突发发送导致的网络拥塞。
慢启动算法的原理是，发送端初始将窗口大小设置为一个较小的值，然后每经过一个往返时间(RTT)，窗口大小就会加倍，即指数级增长，直到窗口大小达到一个上限。
这样可以确保在网络开始建立时发送端的数据量较小，对网络产生的影响较小，随着网络的逐渐稳定，窗口大小逐渐增加。
3.2 拥塞避免拥塞避免是TCP流量控制的另一种方法，通过动态调整发送窗口大小，避免发送数据过多导致的网络拥塞。
拥塞避免算法的原理是，当发送端窗口大小达到上限后，不再使用慢启动算法，而是进入拥塞避免阶段。
在拥塞避免阶段，窗口大小按线性增长的方式进行调整，即每经过一个往返时间(RTT)，窗口大小增加一个固定大小的值。
3.3 快重传和快恢复快重传和快恢复是TCP流量控制的一种优化方法，主要用于处理丢失和重复的数据包，避免不必要的重传和延迟。
快重传算法的原理是，当接收端发现收到了一个已经接收过的数据包时，会立即向发送端发送重复确认(ACK)。
流量控制的例子流量控制是指在网络通信过程中，对数据传输的速率进行限制和控制，以确保网络负载的平衡和稳定。
下面将列举十个流量控制的例子，以帮助理解和应用流量控制的概念。
1. 网络视频流量控制：在网络视频流媒体传输过程中，为了保证视频的流畅播放，可以通过控制视频流量的传输速率，限制带宽，以避免网络拥堵和视频播放卡顿的问题。
2. 云存储流量控制：在云存储服务中，为了保证用户的数据传输速度和服务质量，可以对上传和下载数据的流量进行控制，以避免网络拥堵和传输延迟。
3. 电子邮件流量控制：在电子邮件服务中，为了避免垃圾邮件和恶意攻击，邮件服务器可以对发送和接收邮件的流量进行控制，限制每个用户的发送频率和接收数量。
4. 移动应用流量控制：在移动应用中，为了避免用户流量超出套餐限制或者网络拥堵，可以通过控制应用的流量传输速率，限制数据的下载和上传量。
5. 互联网广告流量控制：在互联网广告投放过程中，为了避免广告过度投放和用户体验不佳，可以通过控制广告流量的传输速率，限制广告的展示次数和频率。
6. 网络游戏流量控制：在网络游戏中，为了保证游戏的平稳运行和玩家的游戏体验，游戏服务器可以对玩家的流量进行控制，限制每个玩家的数据传输速率和频率。
7. 虚拟专用网络（VPN）流量控制：在VPN网络中，为了保证VPN连接的稳定性和安全性，可以通过控制VPN流量的传输速率，限制每个用户的数据传输量和连接时间。
8. 网络下载流量控制：在大型文件下载过程中，为了避免网络拥堵和影响其他用户的使用体验，可以通过控制下载流量的传输速率，限制每个用户的下载速度和并发连接数。
9. 网络音频流量控制：在网络音频传输中，为了保证音频的实时性和清晰度，可以通过控制音频流量的传输速率，限制带宽，以避免网络拥堵和音频卡顿的问题。
10. 云计算流量控制：在云计算环境中，为了保证云服务的质量和稳定性，可以通过控制云计算流量的传输速率，限制每个用户的数据传输量和并发连接数。
液压系统中的流量与压力控制技术液压系统是一种常见的工业动力传输方法，它通过压缩液体，将能量转化成机械能。
在液压系统中，流量和压力是两个非常重要的参数。
合适的流量和压力控制技术能够确保液压系统的工作稳定可靠，并且能够满足特定任务的需求。
本文就液压系统中的流量和压力控制技术进行介绍和分析。
一、流量控制技术在液压系统中，流量控制技术旨在确保液体以合适的速度流动。
流量控制有三种形式：手动控制、自动控制和压力控制。
以下是各种流量控制技术的详细分析：1、手动控制手动控制是一种简单直接的流量控制方式。
通过改变手动控制阀的位置，液体可以以不同速度流动。
流量的变化是直接相关的，即当手动控制阀的位置改变时，所得到的流量大小也相应改变。
手动控制技术适合要求不高的基础应用。
2、自动控制自动控制技术的实现需要使用流量传感器和控制器，它可以直接控制流量的大小。
流量传感器通过测量流体的流速来输出电信号，而控制器则根据输入的信号来改变阀的位置，从而实现流量的调整。
在液压系统中，常见的自动控制技术包括流量稳压控制、流量限制控制、流量分配控制等。
这些技术可以用于优化液压系统的特性和功能，满足不同的应用需求。
3、压力控制压力控制是一种将流量调整为所需值的流量控制方式。
通过改变液压系统中某些区域的压力，可以控制流量的大小。
常见的压力控制技术包括压力限制、压力补偿和压力序列控制。
对于某些液压设备，在特定的应用中需要保持精确的流量值。
这就需要使用压力控制技术，以确保液体以期望的速度流动。
压力控制的实现需要正确的传感器和控制器，以及合适的设计方案。
二、压力控制技术液压系统中的压力控制技术主要是为了保证液压系统提供合适的压力，确保系统的可靠性和稳定性。
以下是液压系统中常见的压力控制技术的详细分析：1、压力稳定控制在压力稳定控制下，系统控制器将监测系统压力并保持其不变。
这种压力控制应用于需要稳定压力的应用中，如油压机的应用。
压力稳定控制可确保持续压力，降低液压系统发生故障的风险。
流量控制方式
在挖掘机的液压系统内，流量Q、压力P及能耗（流量损失ΔQ、压力损失ΔP）等参数的变化，反映了液压传动过程的控制特性。
液压系统工作时，压力P不是系统的固有参数，而是由外负荷决定的。
因此，当发动机转速ne一定时，要对液压系统的功率进行调节，其实是对液压缸、液压马达等执行元件的进油量Qa进行调节
有两种方法调节系统流量。
第一种方法是泵控方式，通过改变主泵的每转排量q来调节主泵的输出流量Qp，称为容积调速。
除了容积调速，还有一种泵控方式是通过动力模式下的变功率控制，利用外部指令设定不同工况下不同的发动机输出功率来改变主泵转速ne，从而调节主泵输出流量Q=nq。
调节系统流量的第二种方法是阀控方式，可对主泵输出的流量进行二次调节。
这种通过改变主控阀开度来调节执行元件的进油量，称为节流调速。
常见的节流调速采用操作手柄（踏板）先导阀输出的二次先导压力来调节主控阀的开度。
一．旁通流量控制
典型的旁通流量控制如图3所示。
要实现旁通流量控制，液压系统在结构上应同时具备以下三个条件：①主控阀为中位开路的三位六通阀，主控阀的各叠加阀的进油路为串并联；②在主控阀中位旁通回油路的底端设置有节流元件，同时并联有低压溢流阀。
在节流元件进油口设置取压口，提取该点压力，作为流量控制的信号压力Pi。
用于旁通流量控制的主控阀有如川崎的KMX系列控制阀、东芝的DX22/28型和UDX36
型控制阀；③主泵的控制特性一般应为负流量控制（日立EX—5系列除外），即主泵的流量变化ΔQP与信号压力的变化ΔPi成反比，而且主泵的负流量控制阀（NC阀）在主泵调节器上的位置，应确保恒扭矩控制（TVC）优先。
用于旁通流量控制的主泵有如川崎的K3V和K5V系列柱塞泵。
2.1 旁通流量控制的原理如图3所示，旁路节流阀的节流口前后压差ΔP=Pi=QR2/KA 式中Pi—回油节流口前的压力。
略去回油的背压时，ΔP=Pi。
QR —主控阀中位回油流量（m3 /s）。
A—回油节流口通流面积（m2 ）. K—常数，与节流口的收缩系数、速度系数、油液重度等有关，K由实验决定。
对于具体的回油节流阀结构，A、K为一定数，旁通流量QR与Pi的关系如图4第四象限所示：QR越大，Pi越大，QR与Pi呈抛物线的函数关系。
当主控阀各阀芯均处于中位时，QR最大，控制压力Pi也最大，其值由旁路溢流阀调定（参看图3），此时主泵流量QP最小为Qpo，如图4第一象限所示。
以装用川崎精机KMX15R主阀的系统为例，旁通流量QR 最大为30L/min,此时旁通溢流阀开启，控制压力Pi达到最大值3.5MPa。
当主控阀的阀芯开度达到执行元件进油量QA与主泵供油量QP相等时，中位旁通回油流量QR接近于0，控制压力Pi变得很小，主泵流量QP已调到最大，如图4第二象限所示。
主控阀芯行程改变时，控制压力Pi随动变化，执行元件的进油量
QA为主泵供油量QP与旁通流量QR之差，参看图4第二象限。
表2列出了采用旁通流量控制的部分厂牌与机型。
2.3小松的OLSS系统（此系统并非本文所述的负荷传感系统，而是早期的旁通流量控制系统）
1981年以后，小松公司在PC400—1，PC650—1及40t级以下的PC—3、PC—5系列挖掘机上，采用了OLSS系统（Opened Center Load Sensing System中位开式负荷传感系统），如图8所示。
射流传感器如图9所示。
主控阀中位旁通油流Qc从元件1的小孔do以射流形态喷出，大部分射流碰到螺套2的端面，其压力Pd（背压）接近油箱压力；小部分射流经小孔d1，流入螺套2的B腔，由于d1＜d0，这部分射流的动压力被节流减压后成为射流压力Pt与Pd。
射流传感器输出的压差（Pt-Pd）与旁通流量Qc的关系如图10曲线a段所示。
当操作手柄处于中位，旁通流量超过40L/min时，溢流阀3开启（图9），压差稳定在1.5MPa左右，如图10直线b段所示，此时主泵排量最小。
压力Pt与Pd由软管传到主泵的NC阀二端（参看图8），通过NC阀对主泵排量进行控制。
压
差（Pt-Pd）与主泵排量Q呈反比关系（参看表2）。
2.6 日立EX—5的正流量控制系统（旁通控制）
日立建机在EX—5系列上采用了正流量控制系统，泵流量控制阀在油路上的位置如图16所示。
2000年，日立推出的ZX系列也采用了正流量控制系统，但泵流量控制阀的结构和安装位置有很大的差异（参看图20），虽然都称之为正流量控制，，但二者流量控制的机理却全然不同：EX—5采用的是旁通流量控制，而ZX采用的是先导传感控制，详见后述。
EX—5的泵流量控制阀包括泵控制阀A和减压阀B，如图17所示。
当控制阀开度变小，旁通流量Qd增大时，泵控制阀的滑阀A向右移动，调节阀B的设定压力降低，来自先导泵的初级先导压力被调压阀B分流而输出较低的控制压力Pi。
控制压力Pi被传到主泵调节器，使泵排量按Pi压力成正比减小，因此称为正流量控制（参看表2）。
在这里，阀A用于检测旁通流量，阀B的作用则相当于逻辑电路的“非门”。
先导泵提供控制压力源，初级先导压力经过阀B的调制而成为旁通流量控制的信号压力。
EX—5采用的是正流量控制。
这一实例表明旁通流量控制多为负流量控制也有正流量控制。
但是，先导传感控制却都是正流量控制（参看表3）。
二．先导传感控制
典型的先导传感控制系统如图18所示。
要实现先导传感控制，液压系统在结构上应同时具备以下三个条件：①主控阀为中位开路的三位六通阀，主控阀的各叠加阀的进油路为串并联。
不过，为减小液动力的影响，增大调速范围，改善滑阀的静特性，提高微调性能，对主控阀阀芯台肩切口的形状尺寸、封油长度与开口量的比例，都进行了优化设计；②用梭阀链对各操作阀输出的二次先导压力进行比较，选择其中最高的先导压力Pi作为先导传感控制的信号压力；③主泵的控制特性为正流量控制，即主泵的流量变化ΔQp应与
先导传感的控制压力的变化ΔPi成正比，而且主泵的调节器应使恒扭矩控制优先于流量控制。
力士乐公司的A8VSO系列主泵和M8、M9系列主控阀，川崎的K3VDIP系列主泵和KMxRA系列主控阀，都适于构建先导传感控制系统。
表3列出了采用先导传感控制的部分厂牌机型。
3.1 先导传感控制的流量特性先导传感控制的流量特性如图19所示。
Qp为主泵供油流量，Qpo是主泵的最小流量（备用流量），Qp′是由泵出口压力与发动机转速决定的主泵最大流量。
Qa为执行元件的进油流量。
Pis是主泵的起调控制压力，Pie为主泵的终调控制压力。
3.2 日立ZX的正流量控制系统如图20所示，在先导操作阀的集油板（信号控制阀）内，通过梭阀1～17组成的梭阀链，对各个二次先导压力Ps比较后，选取复合操作时的最高先导压力Psmax。
Psmax传到泵流量控制阀（参看图21）的弹簧室内，推动阀柱。
来自先导泵的初级先导压力Pc，经过阀柱打开的阀口节流后，流向油口SA。
二次先导压力Psmax越大，Pi越大。
最后，由软管将流量控制压力Pi 传到主泵调节器上。
当流量控制压力Pi传到调节器右端时（参看图22），推动控制活塞4向左移动。
于是，伺服活塞10大腔的油被阀芯3节流后，再从Dr油口流回油箱，而活塞10在右端的先导压力作用下将向左移动，将主泵的排量调大。
Pi越大，伺服活塞向左的行程越大，主泵排量越大，这种正流量控制的特性如图23所示。
图23上泵流量Q′是在某一工况下，由左右主泵输出的平均压力（Pd1+Pd2）/2和由发动机转速决定的功率变换比例阀输出压力Pps决定的最大泵油量。
先导传感压力Pi则通过正流量控制滑阀3（参看图22），对流量Q′再次进行调制。
