集成电路设计中的低功耗优化与测试技术研究随着科技的不断发展，集成电路（Integrated Circuit，IC）在各个领域中的应用越来越广泛。
然而，随着电子设备的迅速普及和多样化，人们对于功耗的需求也越来越高。
在众多的电路设计中，低功耗优化成为了一项重要的研究方向。
本文将就集成电路设计中的低功耗优化与测试技术进行深入研究。
低功耗优化是指在尽量减小集成电路功耗的前提下，满足设计要求的一种技术。
由于电子设备的智能化和小型化趋势，对于电源能耗的要求也越来越高。
低功耗优化设计在延长电池寿命、降低能耗、减少散热等方面具有重要意义。
首先，功耗分析是低功耗设计的关键环节之一。
准确评估功耗，对后续的优化有重要指导作用。
常用的功耗分析方法有两种：一种是基于RTL级别的分析，即在寄存器传输级别进行功耗分析；另一种则是基于门级的功耗分析，即在门级电路层面进行功耗分析。
基于RTL级别的功耗分析能够充分考虑逻辑层面的功耗消耗情况，但其精确度相对较低；而基于门级的功耗分析具有较高的精确度，但处理复杂度也相应提高。
综合考虑精确度和处理复杂度，通常在设计阶段先进行RTL级别的功耗估计，然后结合门级分析进行进一步优化。
第二，低功耗优化设计也需要注意电源管理的技术。
电源管理技术可以根据不同的应用场景和需求，在不同时间段对电源进行控制，以达到节能的目的。
比如，在待机状态下，通过将一部分模块进入休眠状态，可以有效减少功耗；同时，在对电源进行分频操作，减缓时钟速率，也能够降低功耗。
此外，通过优化电源管理的方式，比如采用多种电源供应方式和电源切换技术，进一步实现降低功耗的目标。
电源管理技术的选择和优化在低功耗设计中占据了重要的地位。
另外，时序约束对于低功耗优化设计也至关重要。
在电路设计中，时序约束指的是对于电路延迟、时钟频率、时序关系等进行规定，以实现电路正常工作的一项约定。
优化时序约束可以减小功耗，提高电路性能。
通过细致的时序约束设置，可以在不降低性能的情况下降低功耗。

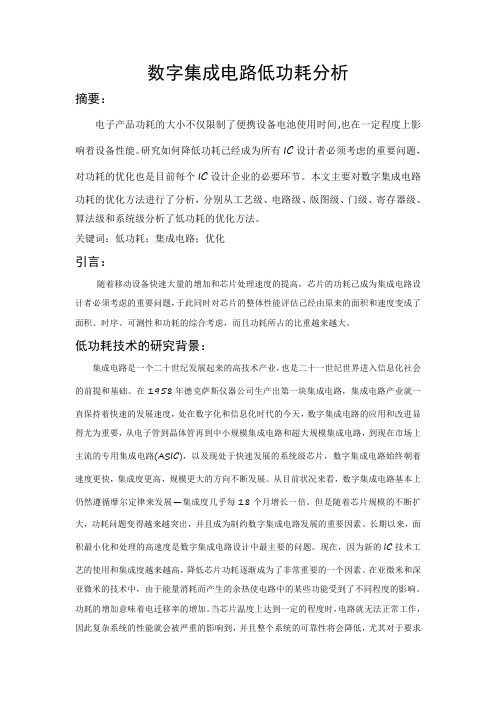

数字集成电路低功耗分析摘要：电子产品功耗的大小不仅限制了便携设备电池使用时间,也在一定程度上影响着设备性能。
研究如何降低功耗己经成为所有IC设计者必须考虑的重要问题，对功耗的优化也是目前每个IC设计企业的必要环节。
本文主要对数字集成电路功耗的优化方法进行了分析，分别从工艺级、电路级、版图级、门级、寄存器级、算法级和系统级分析了低功耗的优化方法。
关键词：低功耗；集成电路；优化引言：随着移动设备快速大量的增加和芯片处理速度的提高，芯片的功耗己成为集成电路设计者必须考虑的重要问题，于此同时对芯片的整体性能评估己经由原来的面积和速度变成了面积、时序、可测性和功耗的综合考虑，而且功耗所占的比重越来越大。
低功耗技术的研究背景：集成电路是一个二十世纪发展起来的高技术产业，也是二十一世纪世界进入信息化社会的前提和基础。
在1958年德克萨斯仪器公司生产出第一块集成电路，集成电路产业就一直保持着快速的发展速度，处在数字化和信息化时代的今天，数字集成电路的应用和改进显得尤为重要，从电子管到晶体管再到中小规模集成电路和超大规模集成电路，到现在市场上主流的专用集成电路(ASIC)，以及现处于快速发展的系统级芯片，数字集成电路始终朝着速度更快，集成度更高，规模更大的方向不断发展。
从目前状况来看，数字集成电路基本上仍然遵循摩尔定律来发展—集成度几乎每18个月增长一倍。
但是随着芯片规模的不断扩大，功耗问题变得越来越突出，并且成为制约数字集成电路发展的重要因素。
长期以来，面积最小化和处理的高速度是数字集成电路设计中最主要的问题。
现在，因为新的IC技术工艺的使用和集成度越来越高，降低芯片功耗逐渐成为了非常重要的一个因素。
在亚微米和深亚微米的技术中，由于能量消耗而产生的余热使电路中的某些功能受到了不同程度的影响。
功耗的增加意味着电迁移率的增加。
当芯片温度上达到一定的程度时，电路就无法正常工作，因此复杂系统的性能就会被严重的影响到，并且整个系统的可靠性将会降低，尤其对于要求具有长生命周期和高可靠性的电子产品来说，降低功耗是必然的选择。
数字集成电路设计中的低功耗分析摘要：科学技术的发展，促进了我国数字集成电路的发展，随着集成电路设计技术及其应用发展，我国在低压、低功耗模拟集成电路的设计和应用方面取得了较好的成绩。
但是，由于多种因素的限制，现阶段我国低压低功耗模拟集成电路设计与国际先进水平相比仍存在较大差距。
基于此，本文就数字集成电路设计中的低能耗进行研究，以期可以更好地应用于我国各行各业中。
关键词：低压低功耗；模拟集成电路；设计技术引言降低数字集成电路能耗是电子产品发展的动力，同时也是电路设计发展的必然趋势。
结合现阶段智能电气数字集成电路的发展情况来看，影响数字集成电路能耗的因素众多，且优化设计相对较为复杂，使得数字集成电路低功耗设计无法取得大跨度进步。
通过分解对数字集成电路低功耗设计可测性的方式，进一步加强对数字集成电路低功耗优化设计测试的精准性，为相关测试工作提供帮助。
1集成电路设计的特点集成电路学科发展极其迅速，衡量其进步的标志主要有芯片中器件结构尺寸的缩小、芯片所含元件数量的增加以及设计应用的针对性开发等。
设计者在不断开发、改进和优化电路，但随着电路工作频率提高，电路中会出现很多低频系统中没有遇到过的问题，因此产生了射频集成电路。
其中，模拟集成电路设计的流程主要包括电路设计、前仿真、版图绘制和规则检查、后仿真，以及芯片的流片、封装和测试等；数字集成电路设计从前端到后端主要包括硬件描述语言编写、行为级仿真、逻辑综合、版图规划和布局布线、后仿真，以及芯片的流片、封装和测试等。
2主要测试仪器设计方案2.1基于PXIe总线的硬件仪器架构方案测试仪器部分由工作站、PXIe外挂控制器及PCIe适配卡、背板及各功能模块组成，工作站与背板通过PXIe外挂控制器及PCIe适配卡通信，系统背板通过PCIe交换芯片和控制器的下行链路与各功能模块进行通信。
主要实现工作站与数字测试模块、模拟测试模块、DPS等模块的通信、控制和管理协调，实现功能模块的时钟分配、同步、互联通信以及功能模块状态监测，实现芯片功能、直流参数等的测试。
集成电路功耗估计及低功耗设计集成电路功耗估计及低功耗设计近年来，随着电子产品的不断发展和智能化的普及，对集成电路功耗估计和低功耗设计的需求日益增加。
功耗估计是指在电路设计阶段，通过对电路进行分析和建模，预测电路在实际工作中的功耗表现。
而低功耗设计则是通过优化电路结构和算法，降低电路消耗的功率，以延长电池寿命或减少能源消耗。
本文将对集成电路功耗估计和低功耗设计的方法和技术进行分析和讨论。
一、集成电路功耗估计方法对于集成电路的功耗估计，主要有两种方法：仿真方法和统计方法。
1. 仿真方法：通过电路仿真软件，对电路进行电压与电流波形的仿真，从而计算出电路的功耗。
这种方法的优点是精确度较高，可以考虑到电路中各种复杂的效应和非线性因素。
但是，仿真方法的缺点是耗时耗力，计算复杂度较高，不适合快速估计功耗。
2. 统计方法：通过电路分析和数据统计，建立功耗模型，从而估计电路的功耗。
这种方法的优点是计算速度快，适合大规模集成电路的计算。
但是，统计方法的缺点是只能提供电路功耗的平均估计，无法考虑到具体电路中的复杂效应。
二、集成电路低功耗设计技术集成电路低功耗设计是通过优化电路的结构和算法来降低功耗。
以下是几种常用的低功耗设计技术：1. 时钟门控技术：在电路中引入时钟门控信号，使得电路只在需要计算的时候才启动，减少了闲置功率。
2. 电压调节技术：通过调节供电电压大小，控制电路的功耗。
在电路设计中，可以根据电路的工作状态调整电压，以达到低功耗的目的。
3. 逻辑优化技术：通过合理的逻辑设计和算法选择，减少电路的计算步骤和数据传输次数，从而降低功耗。
4. 功率管理技术：通过在电路中添加功率管理单元，根据电路的实际工作状态，动态控制电路的功耗。
例如在低负载情况下关闭一些模块，降低功耗。
5. 时钟频率缩减技术：通过降低电路的时钟频率，控制电路的计算速度，降低功耗。
6. 低功耗模式技术：当电路处于空闲状态时，可以将电路切换到低功耗模式，关闭一些不必要的模块，以节省功耗。
数字电路低功耗设计数字电路是现代电子设备中的重要组成部分，其功耗的控制对于延长设备的续航时间、提高设备性能以及降低散热压力都具有至关重要的意义。
本文将介绍数字电路低功耗设计的相关内容，包括技术原理、优化方法和实践指导。
一、技术原理1.1 时钟频率控制时钟频率是数字电路中最主要的功耗来源之一，通过降低时钟频率可以有效减少功耗。
在设计数字电路时，应合理选择合适的时钟频率，并结合实际需求进行调整。
可以采用动态时钟频率调整技术，根据电路负载情况自适应地调整时钟频率，以实现在不损失性能的前提下降低功耗。
1.2 算法优化在数字电路设计中，算法的优化也是降低功耗的重要手段之一。
通过优化算法、改变数据处理方式等方法，可以减少电路的计算量和数据传输量，从而降低功耗。
例如，可以使用更高效的算法代替传统算法，减少计算步骤和数据冗余，提高电路的运算效率。
1.3 电源管理合理的电源管理对于数字电路的低功耗设计至关重要。
可以采用多电源供电技术，为不同模块提供不同的供电电压和电流，以满足不同模块的功耗需求。
另外，利用睡眠模式和唤醒机制也可以实现电路在不同工作状态下的功耗优化。
二、优化方法2.1 逻辑综合和布局布线优化在数字电路的实际设计过程中，采用合理的逻辑综合和布局布线方法可以达到低功耗的目的。
逻辑综合阶段可以通过综合工具对逻辑电路进行优化，减少门级数目、减少逻辑层次，从而减少功耗。
在布局布线阶段，可以进行电源线与信号线的合理布局，以降低功耗和信号干扰。
2.2 时钟网络优化时钟网络对数字电路的功耗影响明显，因此时钟树的优化也是低功耗设计中的重要环节。
通过对时钟信号的路径和布线进行优化，可以减少时钟延迟和功耗。
此外，还可以采用局部时钟网格布线技术，有效减少时钟传输路径的长度，降低电路的功耗。
2.3 选择合适的存储器存储器在数字电路中占据较大的比例，其功耗也相对较高。
因此，在低功耗设计中选择合适的存储器是非常重要的。
可以选择低功耗的存储器类型，例如低功耗SRAM、快速闪存等，同时合理设计存储器的访问方式和结构，以减少功耗。
前面学习了进行低功耗的目的个功耗的构成,今天就来分享一下功耗的分析。
由于是面向数字IC前端设计的学习,所以这里的功耗分析是基于DC中的power compiler工具；更精确的功耗分析可以采用PT,关于PT的功耗分析可以查阅其他资料,这里不涉及使用PT的进行功耗分析。
<1>功耗分析与流程概述上一个小节中讲解了功耗的构成,并且结合工艺库进行简要地介绍了功耗的计算。
但是实际上,我们根本不可能人工地计算实际的大规模集成电路的功耗,我们往往借助EDA工具帮我们分析电路的功耗。
这里我们就介绍一下EDA工具分析功耗的<普遍>流程,然后下一小节我们将介绍低功耗电路的设计和优化。
①功耗分析流程的输入输出功耗分析的流程<从输入输出关系看>如下所示:上面的图中,需要四种东西:·tech library:这个就是包含功耗信息的工艺库了,比较精确的库里面还应该包含状态路径<SDPD>信息,代工厂提供。
·netlist:设计的门级网表电路,可以通过DC综合得到。
·parasitic:设计中连线等寄生参数,比如寄生电容、寄生电阻,这个一般是后端RC寄生参数工具提供,简单的功耗分析可以不需要这个文件。
·switch activity:包含设计中每个节点的开关行为情况,比如说节点的翻转率或者可以计算出节点翻转率的文件。
这个开关行为输入文件是很重要的。
这个开关行为可以有不同的形式提供,因此就有后面不同的分析功耗的方法。
〔注意,不管使用什么方法进行功耗分析,功耗分析的时候,输入设计文件的都是门级网表文件②开关行为的一些概念说到开关行为,我们前面的翻转率也是一种开关行为。
此外我们还有其他关于开关行为描述的概念,这里我们通过举例说明,如下图所示:·翻转<次>数:逻辑变化的次数,上图中信号的翻转数为3.·翻转率:前面也有相关介绍,这里重提一下,翻转率是单位时间内信号<包括时钟、数据等等信号>的翻转次数。
集成电路低功耗设计技术研究随着现代科技的不断发展，人们对于集成电路的需求越来越高，同时也就要求集成电路的设计技术与日俱增。
集成电路低功耗设计技术是目前在集成电路设计领域中最为重要的一个研究方向，本文将就此探讨集成电路低功耗设计技术的研究现状以及未来发展方向。
一、什么是集成电路低功耗设计技术？集成电路低功耗设计技术可以简单理解为，在保证电路性能的同时，并且不影响电路为达成目标所需的功能运行状况的基础上，最小化电路的功耗。
主要采用的方法是降低电路并行、串行和开关频率，模块化和睡眠模式等。
二、集成电路低功耗设计技术的现状1、已有研究成果目前，许多专家学者已在集成电路低功耗设计方面做出了诸多成果。
主要包括晶体管级、电路级和架构级优化设计三个方面。
(1) 晶体管级优化设计在CMOS集成电路中，最大的功耗都在晶体管场效应器上，所以减小晶体管大小就是减低功耗最好的方法。
因此，在进行晶体管级优化设计时，还需考虑一些关键参数常用的尺寸和工艺技术等，来达到低功耗的目标。
(2) 电路级优化设计电路级的优化设计主要通过采用聚合电路(Polyphase Filter)和复合电路(Composite Circuit)等来尽量降低功耗。
具体而言，聚合电路能够使不同电路实现多带宽同时工作，从而避免多路并行的运行产生额外能量消耗；而复合电路可以增加电路输出数值的精度，从而明显的增加运行效率。
(3) 架构级优化设计在架构级的优化设计中，方法主要包括引入功耗控制单元、使用更高性能的编码器和解码器设计来提高运行速率和减低信号传递时的功耗，以及进行睡眠操作等。
2、存在的问题虽然集成电路低功耗设计技术已经取得了一些可喜的成果，但仍面临许多问题。
(1) 性能与功耗之间的平衡在进行集成电路低功耗设计时，低功耗一方面是为了减少能量的消耗，但另一方面，要保证电路的性能和处理速度，这样才能发挥电路的功效。
因此，在设计中，必须考虑功耗与性能之间的平衡。
集成电路设计中的低功耗技术研究与优化在现代科技发展的背景下，集成电路设计中的低功耗技术研究与优化变得异常重要。
随着移动设备的普及和物联网的快速发展，电池续航时间成为用户关注的主要问题。
因此，如何设计和优化集成电路的低功耗特性，成为了电子工程师们的核心任务之一。
本文将探讨集成电路设计中的低功耗技术，包括功耗优化的策略和技术手段。
通过研究和优化电路设计，可提高电路工作效率和延长设备的使用时间。
为了实现集成电路设计中的低功耗，首先需要从电源管理着手。
电源管理是实现低功耗的重要手段，主要通过调整芯片供电电压和电流来降低功耗。
在设计中，优化电源模块的效率和功率转换效率，对于降低功耗至关重要。
其次，可采用功率管理技术来降低功耗。
功率管理技术包括功率时钟门控、时钟树优化、电路切换等手段，这些手段可以在电路的不同部分只有在需要使用时，才提供电源。
通过对电路功率进行动态管理，可以有效减少功耗。
同时，优化逻辑设计也是降低功耗的关键。
通过对电路逻辑设计进行优化，减少电路中不必要的开关操作和信号传输，可以降低功耗。
例如，采用多个功能模块共享元件、异步逻辑设计等技术，可以有效减少功耗。
此外，在集成电路设计中，布线技术也是非常重要的。
优化布线设计可以降低电路中的延时和功耗。
采用合适的布线方法和布线规则，可以减少电流的瞬间变化，从而降低功耗。
同时，合理设置布线路径和减小布线长度也是降低功耗的有效手段。
针对集成电路设计中的低功耗技术，还可以通过使用低功率设计工具和技术来改进。
集成电路设计软件可以提供低功耗设计的辅助功能，帮助工程师优化电路，减少功耗。
使用低功率设计工具可以通过对供电网络建模、分析和优化，提供给工程师全面的低功耗设计方案。
同时，还可以使用低功耗模拟和仿真工具来进行功耗分析，验证设计的功耗优化效果。
除了以上提到的技术手段，还可以使用节能器件来实现集成电路设计中的低功耗。
目前，一些新型节能器件，如超低功耗可编程逻辑器件（FPGA）、功耗可调的模拟和数字混合信号芯片等，可以大大提高电路的电源效率和工作效率。
集成电路设计中的低功耗技术研究随着电子设备的迅猛发展与普及，对于电池寿命和功耗的要求也越来越高。
尤其是移动设备的普及，使得低功耗技术在集成电路设计中变得尤为重要。
本文将探讨集成电路设计中的低功耗技术，并提供一些相关的研究成果与应用案例。
一、功耗分析与优化在集成电路设计过程中，首先需要进行功耗分析，了解各个组件和电路的功耗情况。
通过对功耗进行细致的分析，可以发现功耗分布不均匀的问题，并找到潜在的功耗优化空间。
例如，在高速数字电路中，时钟频率的降低可以大大减少功耗。
此外，功耗分析的结果还可以指导后续的优化工作，为低功耗设计提供可行的技术路径。
在功耗优化过程中，可以采取多种策略。
其中，一种常见的策略是降低供电电压。
通过降低供电电压，可以有效降低功耗，但同时也可能引入一些性能上的问题，例如时序不稳定等。
因此，在降低供电电压的同时，需要结合电路的工作特性，对电路进行合理的优化，以保证电路的可靠性和稳定性。
二、逻辑优化与数据流优化逻辑优化是集成电路设计中常用的一种低功耗技术。
通过逻辑优化，可以减少逻辑门的数量，从而降低功耗。
逻辑优化的方法有很多，例如使用更高效的逻辑门结构或者引入时序优化等。
此外，还可以采用数据流优化的方法，使得数据在电路中的传输路径更短，从而减少功耗。
三、时钟与时序优化时钟与时序优化也是集成电路设计中常用的低功耗技术。
在电路设计中，时钟信号通常占据了相当大的功耗比例。
因此，通过优化时钟的生成与分配方式，可以有效降低功耗。
例如，可以采用时钟门控的方式，只在需要时开启时钟供给，从而减少功耗。
此外，还可以优化时序约束，使得电路的工作频率得到最优化，从而降低功耗。
四、功耗感知设计与优化功耗感知设计是指在电路设计的过程中，考虑功耗作为优化目标之一。
通过在设计阶段引入功耗约束和功耗模型，可以建立有效的功耗优化策略。
例如，可以采用功耗感知的布线算法，将功耗作为布线优化的目标之一，从而实现低功耗设计。
此外，还可以使用功耗感知的门级综合算法，根据功耗的特性和要求，生成最佳的门级电路结构。
集成电路设计中的功耗分析与优化方法集成电路设计中的功耗分析与优化方法是在当前多样化的电子设备和应用需求下，一项非常重要的工作。
由于电子产品日益普及，对功耗的要求也越来越高，因此功耗的分析和优化显得尤为重要。
首先，功耗分析是指对整个电路在各种工作模式下的功耗进行预估和分析。
通过功耗分析，设计工程师可以清楚了解电路在不同场景下的功耗消耗情况，进而针对性地进行优化设计。
功耗分析通常包括静态功耗和动态功耗两种主要类型。
静态功耗是指电路在静止状态下的功耗，是由于电路的漏电流而导致的功耗。
通过对电路的结构及材料等因素进行分析，可以有效减少静态功耗。
例如，采用低漏电流的工艺制程、减少功率供应电压等方法都能有效地降低静态功耗。
动态功耗则是指电路在运行时的功耗，主要由开关操作导致的充电和放电损耗所引起。
减少动态功耗的关键在于降低开关操作的频率和电压摆幅。
例如，采用时钟门控技术、优化布局和连线等方法可以有效减少动态功耗。
除了静态功耗和动态功耗外，还有一种重要的功耗类型是瞬态功耗。
瞬态功耗是指电路在切换过程中瞬间产生的功耗，主要受到电路的电容和电阻等的影响。
优化设计电路结构及减小电路面积等方法可以有效地降低瞬态功耗。
在功耗分析的基础上，优化方法也显得尤为重要。
优化设计不仅可以提高电路的功耗性能，还可以减少开发成本和提高产品的竞争力。
常用的功耗优化方法包括：1. 优化功耗模型：通过精确建立电路功耗模型，可以更准确地评估和分析电路功耗，从而有针对性地进行功耗优化。
2. 采用低功耗技术：选择低功耗工艺、低功耗器件等，可以有效地降低整个电路的功耗。
3. 高效功耗管理：采用动态频率调节、供电电压调节等技术，可以根据电路工作状态实时调整功耗，降低不必要的功耗损失。
4. 时序优化：通过优化时序设计、减少互连延迟等方法，可以降低电路的动态功耗，提高整体功耗性能。
5. 优化布局布线：合理布局和连线设计可以降低电路中的互连电容和电阻，减少功耗损耗。
数字集成电路低功耗分析摘要：电子产品功耗的大小不仅限制了便携设备电池使用时间，也在一定程度上影响着设备性能。
研究如何降低功耗己经成为所有IC设计者必须考虑的重要问题，对功耗的优化也是目前每个IC设计企业的必要环节。
本文主要对数字集成电路功耗的优化方法进行了分析，分别从工艺级、电路级、版图级、门级、寄徉器级、算法级和系统级分析了低功耗的优化方法。
关键词：低功耗；集成电路；优化引言：随着移动设备快速大量的增加和芯片处理速度的提高，芯片的功耗己成为集成电路设计者必须考虑的重要问题，于此同时对芯片的整体,性能评估己经由原来的面积和速度变成了面积、时序、可测性和功耗的综合考虑，而且功耗所占的比重越来越大。
低功耗技术的研究背景：集成电路是一个二十世纪发展起来的高技术产业，也是二十一世纪世界进入信息化社会的前提和基础。
在1958年德克萨斯仪器公司生产出第一块集成电路，集成电路产业就一直保持着快速的发展速度，处在数字化和信息化时代的今天，数字集成电路的应用和改进显得尤为重要，从电子管到晶体管再到中小规模集成电路和超大规模集成电路，到现在市场上主流的专用集成电路(ASIC)，以及现处于快速发展的系统级芯片，数字集成电路始终朝着速度更快，集成度更高，规模更大的方向不断发展。
从目前状况来看，数字集成电路基本上仍然遵循摩尔定律来发展一集成度几乎每18个月增长一倍。
但是随着芯片规模的不断扩大，功耗问题变得越来越突出，并且成为制约数字集成电路发展的重要因素。
长期以来，面积最小化和处理的高速度是数字集成电路设计中最主要的问题。
现在，因为新的IC技术工艺的使用和集成度越来越高，降低芯片功耗逐渐成为了非常重要的一个因素。
在亚微米和深亚微米的技术中，由于能量消耗而产生的余热使电路中的某些功能受到了不同程度的影响。
功耗的增加意味着电迁移率的增加。
当芯片温度上达到一定的程度时，电路就无法正常工作，因此复杂系统的性能就会被严重的影响到，并且整个系统的可叢性将会降低，尤其对于要求具有长生命周期和高可宪性的电子产品来说，降低功耗是必然的选择。
从产品市场需求来看，近年来依売电池供电的数码产品的大量使用如便携电脑、移动通讯工具等，这些产品的功耗严重影响着用户的使用体验，为了使产品具有更长的使用时间迫切需要降低产品功耗。
目前，功耗的优化方法有很多种，也越来越具有针对性，但大体思路都是通过降低工作电压和工作频率、减少计算量等方法来实数字集成电路的功耗优化。
数字集成电路低功耗优化的下一个硏穷方向是结合多个层次的功耗分析与优化方法。
数字集成电路低功耗优化方法:低功耗设计技术大致可以分为两类：动态技术和静态技术。
静态技术是指从系统构造、工作原理方面入手，降低系统功耗，如选用低功耗器件，采用异步电路体系设计等。
而动态技术则是通过改变系统的运行行为来达到降低系统功耗的目的，如在系统工作过程中，根据运行状况将器件从工作状态转入睡眠状态。
功耗主要取决于四个因素:工作电压、负载电容、开关活动性和工作频率。
因此，数字集成电路的低功耗优化设计要综合考虑这四个方面来找到最佳的优化方法。
(1)工艺级低功耗优化技术：封装技术对芯片的功耗有着巨大的影响，芯片级的输入输岀功耗大约占到整个系统功耗的1/4到1/2 ,所以，在具有多个芯片的系统中，优先考虑的减少工输入输出的功耗。
通常芯片之间的接口单元占了大部分的功耗，造成这种现象的原因是片间接口的电容大小在pF 数量级上，而片上的电容仅仅是在fF数量级上。
对于传统的封装技术，Bakogl认为每个被封装管脚的电容大约是13 —14pF o由于动态功耗和电容之间成线性关系，所以芯片间的输入输岀接口的电容功耗可以占到整个芯片组功耗的25%到50%之间。
对于具有多个芯片的系统来说，减小输入输岀电容对于降低系统的功幕具有枳极的意义。
多芯片封装(MCM) 技术相对于印制电路版(PCB)技术可以大量地减少芯片之间通讯功耗。
在MCM多芯片封装中,所有的芯片被封装在一个基板上面，此时，芯片间的输入输出接口电容可以达到片内输入输岀接口电容的数量，从而降低了芯片间的功耗。
采用MCM封装还可以减小片间连接线长度和电容大小，使延时减小，提高了电路性能，可次为降低电压低功耗做准备。
此外，和其它封装方式相比较，MCM封装可以大大提高系统的集成度。
在深亚微米工艺中，8"x1(T MCM可以封装10亿个管子，不仅节省了面积，而且可以换取功耗，为功耗的设计提供灵活性。
(2)电路级低功耗优化技术：动态逻辑在电路在具体实现的过程中，CMOS工艺提供了很多种的逻辑结构，比如全互补型静态CMOS逻辑结构、伪NMOS逻辑结构、动态CMOS逻辑结构、时钟CMOS逻辑结构、多米诺逻辑结构等。
动态CMOS逻辑门的基本结构如图1所示肪冲cp控制着整个逻辑门电路的动态工作，中间是由N型管组成的逻辑门电路，上塢为输出Z,并经过P型管(预充电管)接正向电源Vdd ,下端经N型管(赋值管)接负向电源Vsso动态逻辑在降低优化功耗方面有很多优点。
第一，采用动态逻辑可以大大减少器件的个数,逻辑的实现仅由NMOS网络来完成，PMOS网络仅用来作为预充电器件，器件个数的减少从而减小负载电容，所以功耗降低。
第二，动态逻辑中PMOS器件层宜个数较少，所以电路可以在低电压的条件下正常工作从而降低功耗。
第三场态逻辑可以邂免短路功耗。
第四，动态逻辑可以在输出节点上确保每个时钟周期内电平的翻转幅度，不会产生伪跳变，进而降低了功耗。
第五，动态逻辑电路可以大量减少由于竞争冒险而产生的毛刺现象，也可以降低节点的寄生电容和消除短路电流，从而降低功耗。
动态逻辑的不足之处在于预充电管需要时钟驱动，这加重了时钟的负担图1动态CMOS电路(3)版图级低功耗优化技术：版图优化必须同时优化器件和器件之间的互连。
深亚微米技术的广泛应用，使互连线产生的功耗成为了整个电路功耗的主要部分迥去的布局连线线只考虑面积和时延着两个因素。
现在布局布线要考虑来自设计前端的信号信息，来实现功耗的优化。
对具有较高活动性的信号选择上层金属布线是版图设计中最简单的低功耗处理方法。
基板和上层金属用一层二氧化硅来隔开，布线的物理电容会随着氧化层的厚度的增加而减小，因此把活动性高的信号线布在较上层可以降低功耗，但应该注意到较上层布线需要较多的通孔，而通孔会增加电容。
此外，应使高活动性信号的布线具有较低的电容。
在处煙复杂设计时，通常会将电路分成较小的电路块逐一优化。
由于块内互连线比块间互连线短，电容也较小，因此在网表划分时要考虑信号的活性，要使低活性的互连线处在边界上。
布局、布线的问题可使用面积优化和延迟的方法，但在进行功耗优化时，必须用信号的活动性对电路互连线加权，尽量使高活动性的互连线处于块内。
在深亚微米设计时，因为惡合电容占据着大部分总的互连电容和功耗，因此在布线时，引线的间距也应要根据信号的活动性进行调整。
同理，引线的线宽也要根据信号活动性、延迟限制和互连电容权衡考虑。
(4)门级低功耗设计：目前采用的门级低功耗优化方法主要有门尺寸优化和门级多阈值电压技术(GateJevel Multi-Vthimplementation )＞其中，门尺寸优化的基本思想是通过减小器件的尺寸来获得低功耗,但这样做通常会影旧电路的性能。
作为改进，可以将非关键路径的门缩小尺寸以减小面积和功耗，因此门尺寸优化问题可以转化为满足给定延迟约束条件下的功耗极小化问题。
门级多阈値电压技术主要用来降低漏电流功耗，随着芯片集成度的提高，电源电压不断降低，多阈值电压逻辑电路在低功耗设计中发挥着越来越重要的作用，它一方面降低了内部工作电压的逻辑摆幅，使功耗降低；另一方面有效地控制了届电流的增加，克服了以往由于因工作电压减少、阈值电压降低而导致的漏电流的增加。
(5)寄存器传输级低功耗设计：寄存器传输级(RTL )低功耗技术主要通过减少寄存器不希望的眺变(glitch-Spurious switch)来降低功耗。
这种跳变虽然对电路的逻辑功能没有负面的影响，但会导致跳变因子的曙加，从而导致功耗的增加。
减少glitch的方法主要是消除其产生的条件，如用时钟信号同步、结构重构以及时钟门控(Clock Gating )等。
在电路中插入由时钟信号控制的寄存器将待传递的信号同步，可以将寄存器前面的glitch阻隔在寄存器外，避免其层层传递累积，非门控结构电路与带门控结构的电路如图2(a)、(b)所示。
图2(a)非门控结构电路S2(b)带门控结构电路(6)算法级低功耗设计算法级功耗的度量有输入输岀操作数、操作数、基本内存访问次数等。
为了降低功耗需要减少这些操作的次数，通过去除不必要的操作来减少操作数。
算进级降低功耗的方法可分两类：一类是加速变换，可以通过提高硬件处理速度来降低电源电压；另一类通过算法变换降低实现电路的有效电容。
加速变换的基本思路是减少控制步的数目，在保持吞吐率不变的条件下，使用慢的控制时钟。
如图3@)所示一阶IIR滤波器的控制数据流图(CDFG )，假i殳每个操作占用一个控制步，其关键路径长为2o因为结构简单，不能使用各种变换。
先将它展开得到图3(b)所示的CDFG ,变换它可能减少整个算法的关键路径长度，输出值可以表示为：Y R X NI +A •丫 N2Y N 二 X N +A ・X“+A ・Y N 2利用分布性(distributivity )和常数传递(constant propagation )( A*A=A 2)技术将图 3(b) 所示的展开结构再变换成图3(c)。
图示的关键路径已经是3 ,使用流水化技术，再将图3(c) 的结构变为图3(d)o 这样，整个系统在性能不变的条件下，关键路径仍为2 ,但并行采样, 可以允许以原来一半的速度工作，使用较低的电压。
当然，变换同时也使电路的有效电容増加，这一点是需要权衡的。
图 3(a)图 3(c) 算法级的设计方法主要是对硬件资源的合理利用，以及针对所要实现的功能优化数据信 号的编码风格。
在进行算法设计时，可以通过因式分解、提公因式等数学方法，找出复用率 较高的子函数,将其单独实现成子电路供其他模块调用，以节约硬件资源,减少电路的物理 电容。
另外，降低开关活动因子是降低功耗的一个有效方法，尤其对结点电容大的信号线更 是如此,比如总线。
现在的大型芯片中总线的数据线和地址线一般都1:匕较多、比较长，每条 线都需要驱动大负载，通常占总功耗的15-20% ,有的甚至达70%以上。
我们可以采用合 适的编码方式来降低X N _ + Yr2D图 3(d)开关活动频率，如格雷码。
它是通过对二进制数编码，实现连续的两个二进制数之间只有一位不同，这样总线在传输连续变化的数据时，在总线上只有一位发生变化，总线的翻转活动大大减小，从而降低功耗。
