电工学 电子技术期末复习,总结

电工电子技术总结5篇总结是事后对某一时期、某一项目或某些工作进行回顾和分析,从而做出带有规律性的结论,通过它可以正确熟悉以往学习和工作中的优缺点,因此需要回头归纳,写一份总结了。

下面我给大家带来电工电子技术总结5篇，盼望大家能够喜爱。

电工电子技术总结1本人在多年的工作中，依据变电所实际状况，发觉各变电所的缺陷及整改之处，留意到有不少故障是各种低压电器经期使用其元件老化并缺乏常常性维护而产生的。

以下是通过本人在检修工作中的一些实例来说明低压电器的故障检修及要领。

一、常用电压电器故障的几个检修实例1、电压断路器故障触头过热，可闻到配电掌握柜有味道，经过检查是动触头没有完全插入静触头，触点压力不够，导致开关容量下降，引起触头过热。

此时要调整操作机构，使动触头完全插入静触头。

通电时闪弧爆响，经检查是负载长期过重，触头松动接触不良所引起的。

检修此故障肯定要留意平安，严防电弧对人和设备的危害。

检修完负载和触头后，先空载通电正常后，才能带负载检查运行状况，直至正常。

此故障肯定要留意用器设备的日常维护工作，以免造成不必要的危害。

2、接触器的故障触点断相，由于某相触点接触不好或者接线端子上螺钉松动，使电动机缺相运行，此时电动机虽能转动，但发出嗡嗡声。

应马上停车检修。

触点熔焊，接“停止”按钮，电动机不停转，并且有可能发出嗡嗡声。

此类故障是二相或三相触点由于过载电流大而引起熔焊现象，应马上断电，检查负载后更换接触器。

通电衔铁不吸合。

假如经检查通电无振动和噪声，则说明衔铁运动部分沿有卡住，只是线圈断路的故障。

可拆下线圈按原数据重新绕绕制后浸漆烘干。

3、热继电器故障热功当量元件烧断，若电动机不能启动或启动时有嗡嗡声，可能是热继电器的热元件中的熔断丝烧断。

此类故障的缘由是热继电器的动作频率太高，或负级侧发生过载。

排解故障后，更换合适的热继电器、留意后重新调整整定值。

热继电器“误”动作。

这种故障缘由一般有以下几种：整定值偏小，以致未过载就动作;电动机启动时间过长，使热继电器在启动过程中动作;操作频率过高，使热元件常常受到冲击。

电工与电子技术A复习要点（合工大）第一篇：电工与电子技术A复习要点(合工大)电工技术复习要点注：复习要点仅针对这次考试第一章电路的基本概念与基本定律、第二章电路的分析方法要点：额定值应用，电源的功率及电源与负载的判别，基尔霍夫定律的应用，电位的计算，支路电流法，结点电压法，电源的等效变换，叠加定理，戴维宁定理。

主要内容：1、电路的组成、作用。

2、电路的模型：（1）电源：电压源（US串RO），电流源（IS并联RO）。

（2）负载：电阻，电感，电容。

3、电压、电流的实际方向，参考方向，以及这二者的关系。

4、电源与负载的判别方法以及功率的计算。

5、电路中电位的计算，参考点的概念。

6、电路的工作状态：开路状态、短路状态、负载状态7、欧姆定律：I= +U/R(U与I参考方向相同)，I= －U/R(U与I 参考方向相反)。

8、电阻串并联、分压分流公式。

9、基尔霍夫电流定律及其推广，基尔霍夫电压定律及其推广。

10、支路电流法（会列写方程）。

11、电压源与电流源及两种电源的等效变换（会利用电源的等效变换帮助解题）。

12、结点电压法。

13、叠加定理（会用叠加定理分析问题）。

14、戴维宁定理。

第三章电路的暂态分析要点：应用换路定律确定初始值，计算电路时间常数τ，应用三要素法求解电路中电压、电流随时间变化的规律，画暂态过程曲线。

主要内容：1、电阻、电感、电容元件的伏安关系：i=±的参考方向决定）。

2、电路发生暂态过程的条件。

3、换路定则：udidu,u=±L,i=±C（其中正负号由电压、电流RdtdtiL(0-)=iL(0+)uC(0-)=uC(0+)4、会求暂态过程的初始值、稳态值。

5、掌握一阶电路的三要素法，即f(0+),f(∞),时间常数τ的求法以及响应公式。

第四章正弦交流电路要点：正弦量与相量的互换，单一参数电路的基本关系，RLC串联电路及串联谐振，阻抗串并联电路的分析，感性电路的功率因数提高，并联谐振，画相量图。

电工电子知识点总结电工电子是一门涉及电力工程和电子工程的学科，其中包含了大量的理论知识和实践应用。

以下是对电工电子中一些重要知识点的总结。

1. 电路基础知识1.1 电流与电压关系：欧姆定律表明电流与电压之间存在线性关系，即电流等于电压与电阻之比。

1.2 串联与并联电路：串联电路中，电流在各个元件之间依次流动；而并联电路中，电流分流并在各个元件中汇合。

1.3 电阻与电功率：电阻是电流流过的障碍，根据欧姆定律，可以计算出电阻对电流的影响。

电功率是电路中能量的转换率，计算公式为功率等于电流乘以电压。

2. 电子元件与电路2.1 二极管：二极管由 p 型半导体和 n 型半导体组成，其主要作用是将电流限制在一个方向上。

常见的二极管有整流二极管、发光二极管等。

2.2 三极管：三极管也是一种常见的半导体器件，由三个掺杂不同型号的区域构成。

它可以用于放大电流和控制电流的方向。

2.3 集成电路：集成电路将大量的电子元件集成在一个芯片上，可以实现复杂的功能。

常见的集成电路有逻辑门、计时器等。

3. 电力系统3.1 发电机：发电机将机械能转换为电能，是电力系统的核心设备。

常见的发电机包括汽轮发电机、水轮发电机等。

3.2 变压器：变压器用于改变电压的大小或者变换交流电的电压等级。

通过变压器可以将高压输变低压，适合输送和使用。

3.3 输电线路：输电线路用于将发电厂产生的电能输送至各个使用地点。

高压输电线路通常采用导线杆塔搭设，中低压线路则多采用地下布设。

4. 控制与保护装置4.1 断路器：断路器用于控制电路的通断，以保护线路和设备免受过流、短路等故障的影响。

常见的断路器包括空气断路器、真空断路器等。

4.2 继电器：继电器是一种电控开关设备，通过电磁吸合和脱合实现对电路的控制。

继电器可以放大信号，用于控制大功率电器设备。

4.3 自动化控制系统：自动化控制系统通过传感器、执行器和控制器等组件，实现对电力设备和过程的自动监测和控制。

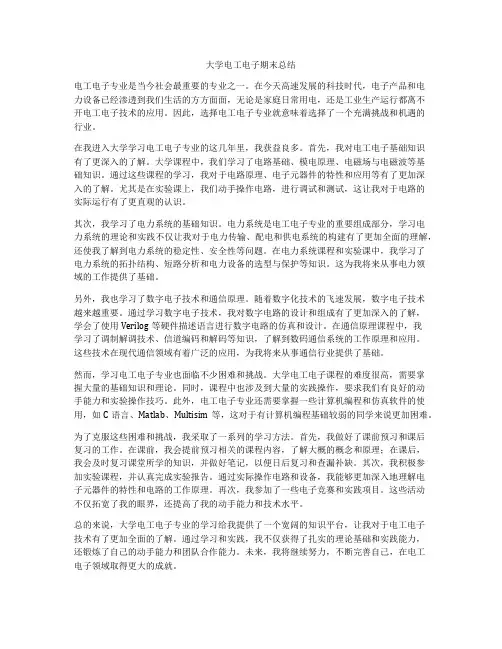

大学电工电子期末总结电工电子专业是当今社会最重要的专业之一。

在今天高速发展的科技时代，电子产品和电力设备已经渗透到我们生活的方方面面，无论是家庭日常用电，还是工业生产运行都离不开电工电子技术的应用。

因此，选择电工电子专业就意味着选择了一个充满挑战和机遇的行业。

在我进入大学学习电工电子专业的这几年里，我获益良多。

首先，我对电工电子基础知识有了更深入的了解。

大学课程中，我们学习了电路基础、模电原理、电磁场与电磁波等基础知识。

通过这些课程的学习，我对于电路原理、电子元器件的特性和应用等有了更加深入的了解。

尤其是在实验课上，我们动手操作电路，进行调试和测试，这让我对于电路的实际运行有了更直观的认识。

其次，我学习了电力系统的基础知识。

电力系统是电工电子专业的重要组成部分，学习电力系统的理论和实践不仅让我对于电力传输、配电和供电系统的构建有了更加全面的理解，还使我了解到电力系统的稳定性、安全性等问题。

在电力系统课程和实验课中，我学习了电力系统的拓扑结构、短路分析和电力设备的选型与保护等知识。

这为我将来从事电力领域的工作提供了基础。

另外，我也学习了数字电子技术和通信原理。

随着数字化技术的飞速发展，数字电子技术越来越重要。

通过学习数字电子技术，我对数字电路的设计和组成有了更加深入的了解，学会了使用Verilog等硬件描述语言进行数字电路的仿真和设计。

在通信原理课程中，我学习了调制解调技术、信道编码和解码等知识，了解到数码通信系统的工作原理和应用。

这些技术在现代通信领域有着广泛的应用，为我将来从事通信行业提供了基础。

然而，学习电工电子专业也面临不少困难和挑战。

大学电工电子课程的难度很高，需要掌握大量的基础知识和理论。

同时，课程中也涉及到大量的实践操作，要求我们有良好的动手能力和实验操作技巧。

此外，电工电子专业还需要掌握一些计算机编程和仿真软件的使用，如C语言、Matlab、Multisim等，这对于有计算机编程基础较弱的同学来说更加困难。

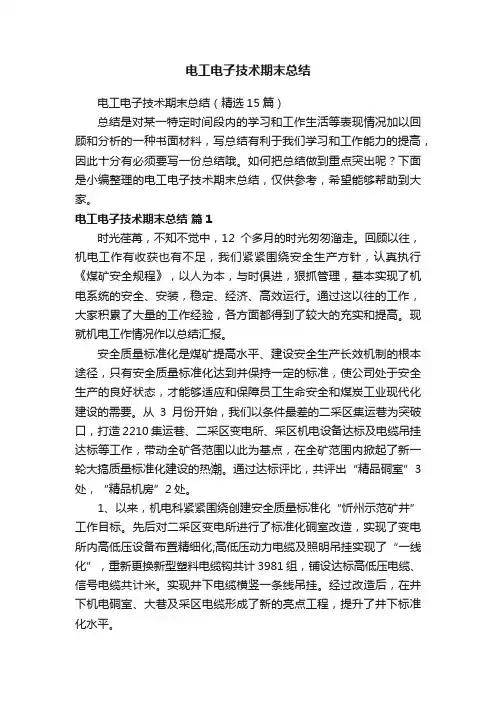

电工电子技术期末总结电工电子技术期末总结（精选15篇）总结是对某一特定时间段内的学习和工作生活等表现情况加以回顾和分析的一种书面材料，写总结有利于我们学习和工作能力的提高，因此十分有必须要写一份总结哦。

如何把总结做到重点突出呢？下面是小编整理的电工电子技术期末总结，仅供参考，希望能够帮助到大家。

电工电子技术期末总结篇1时光荏苒，不知不觉中，12个多月的时光匆匆溜走。

回顾以往，机电工作有收获也有不足，我们紧紧围绕安全生产方针，认真执行《煤矿安全规程》，以人为本，与时俱进，狠抓管理，基本实现了机电系统的安全、安装，稳定、经济、高效运行。

通过这以往的工作，大家积累了大量的工作经验，各方面都得到了较大的充实和提高。

现就机电工作情况作以总结汇报。

安全质量标准化是煤矿提高水平、建设安全生产长效机制的根本途径，只有安全质量标准化达到并保持一定的标准，使公司处于安全生产的良好状态，才能够适应和保障员工生命安全和煤炭工业现代化建设的需要。

从3月份开始，我们以条件最差的二采区集运巷为突破口，打造2210集运巷、二采区变电所、采区机电设备达标及电缆吊挂达标等工作，带动全矿各范围以此为基点，在全矿范围内掀起了新一轮大搞质量标准化建设的热潮。

通过达标评比，共评出“精品硐室”3处，“精品机房”2处。

1、以来，机电科紧紧围绕创建安全质量标准化“忻州示范矿井”工作目标。

先后对二采区变电所进行了标准化硐室改造，实现了变电所内高低压设备布置精细化;高低压动力电缆及照明吊挂实现了“一线化”，重新更换新型塑料电缆钩共计3981组，铺设达标高低压电缆、信号电缆共计米。

实现井下电缆横竖一条线吊挂。

经过改造后，在井下机电硐室、大巷及采区电缆形成了新的亮点工程，提升了井下标准化水平。

2、由于受地质条件的制约，180万吨的产量使其采煤工作面综机设备的安装及工作面供电系统改造成为一项安全生产的重点工程。

全年安全顺利的完成了2213工作面、2200回采工作面、2110工作面、1203工作面、2212工作面5个工作面的综机设备安装、供水、压风系统的安装及供电系统改造;并安全顺利的完成2213工作面、2207工作面、2209工作面、2110工作面、2200回采工作面的撤面工作，实现了全年按面、撤面、供电的安全生产。

《电工电子技术》复习要点第一章电路分析方法一、学习内容1.电路的基本组成及模型；2.电路元件的定义约束及连接约束；3.理解理想电压源和理想电流源的概念及特点；4.基尔霍夫电流和电压定律及应用两定律分析复杂电路的方法和技能；5.支路电流法与结点电压法；6叠加定律和戴维南定理分析电路的步骤和适用场合及应用它们对电路进行分析和计算。

二、学习目的1.了解电路的基本组成及各部分的作用，了解电气设备额定值及电路工作状态；2.理解电路模型的基本概念；3.掌握理想电路元件与实际元器件的区别；4.理解理想电压源和理想电流源的概念及特点；5.理解电源模型与实践电源的对应关系，熟练掌握电源模型之间的等效互换方法；6.掌握电能与电功率概念；7.理解基尔霍夫电流和电压定律的内容，熟练掌握应用两定律分析复杂电路的方法和技能；8.掌握电压、电流参考方向在电路分析中的重要性以及与电压、电流实际方向的联系；9.掌握支路电流法与结点电压法，掌握应用这两种方法分析电路的方法和技能；10.了解叠加定律和戴维南定理分析电路的步骤和适用场合，并能应用它们对电路进行分析和计算。

三、自我测试一) 单选题(在每小题列出四个备选答案中只有一个答案是符合题目要求的，请将其代码涂在答题卡上。

)1. 为电流的实际方向。

( )A.正电荷运动的方向或负电荷运动的相反方向B.正电荷运动的相反方向或负电荷运动的相反方向C.正电荷运动的相反方向或负电荷运动的方向D.正电荷运动的方向或负电荷运动的方向2.若某个元件对外只有两个联接端钮，这样的元件称为端元件。

（）A.一B.二C.三D.四3.实际电路的电路模型是由相互联结而成，它是组成电路模型的。

( )A.理想电路元件，必要元件B.最小单元必要元件C.理想电路元件，最小单元D.必要元件，最小单元4.在分析计算电路时，常可选定某一方向作为其。

( )A.任意，实际方向B.任意，参考方向C.固定，实际方向D.固定，参考方向2．简述题5.实际电气设备包括和两个部分。

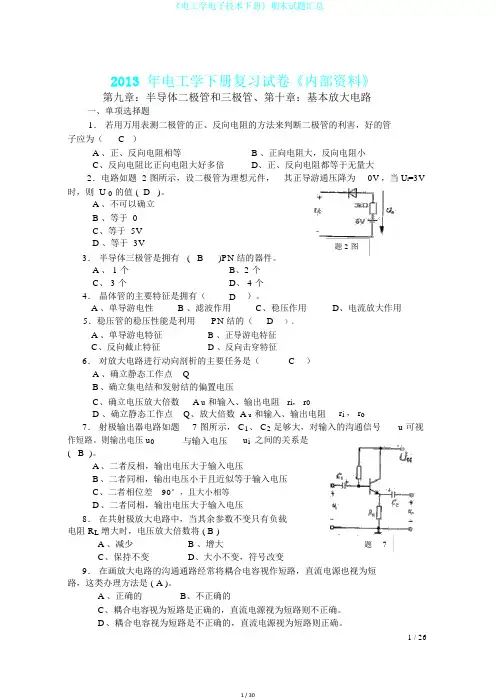

2013 年电工学下册复习试卷《内部资料》第九章：半导体二极管和三极管、第十章：基本放大电路一、单项选择题1．若用万用表测二极管的正、反向电阻的方法来判断二极管的利害，好的管子应为（ C ）A 、正、反向电阻相等B 、正向电阻大，反向电阻小C、反向电阻比正向电阻大好多倍D、正、反向电阻都等于无量大2．电路如题2图所示，设二极管为理想元件，其正导游通压降为0V ，当 U i=3V 时，则 U 0的值 ( D )。

A 、不可以确立B 、等于 0C、等于 5VD 、等于 3V 题 2 图3．半导体三极管是拥有( B )PN 结的器件。

A 、 1 个B、2 个C、 3 个D、 4 个4．晶体管的主要特征是拥有（ D ）。

A 、单导游电性B 、滤波作用C、稳压作用D、电流放大作用5．稳压管的稳压性能是利用PN 结的（D）。

A 、单导游电特征B 、正导游电特征C、反向截止特征 D 、反向击穿特征6．对放大电路进行动向剖析的主要任务是（C）A 、确立静态工作点QB、确立集电结和发射结的偏置电压C、确立电压放大倍数 A u和输入、输出电阻 r i， r0r i， r oD 、确立静态工作点Q、放大倍数 A u和输入、输出电阻7．射极输出器电路如题7 图所示， C1、 C2足够大，对输入的沟通信号u 可视作短路。

则输出电压u0 与输入电压u i之间的关系是( B )。

A、二者反相，输出电压大于输入电压B、二者同相，输出电压小于且近似等于输入电压C、二者相位差90°，且大小相等D、二者同相，输出电压大于输入电压8．在共射极放大电路中，当其余参数不变只有负载电阻 R L增大时，电压放大倍数将 ( B )A 、减少B 、增大题7C、保持不变D、大小不变，符号改变9．在画放大电路的沟通通路经常将耦合电容视作短路，直流电源也视为短路，这类办理方法是 ( A )。

A 、正确的B、不正确的C、耦合电容视为短路是正确的，直流电源视为短路则不正确。

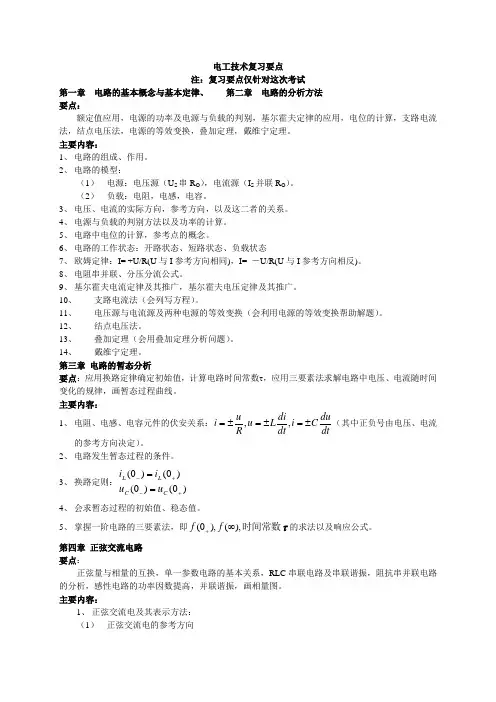

电工技术复习要点注：复习要点仅针对这次考试第一章 电路的基本概念与基本定律、 第二章 电路的分析方法要点：额定值应用，电源的功率及电源与负载的判别，基尔霍夫定律的应用，电位的计算，支路电流法，结点电压法，电源的等效变换，叠加定理，戴维宁定理。

主要内容：1、 电路的组成、作用。

2、 电路的模型：（1） 电源：电压源（U S 串R O ），电流源（I S 并联R O ）。

（2） 负载：电阻，电感，电容。

3、 电压、电流的实际方向，参考方向，以及这二者的关系。

4、 电源与负载的判别方法以及功率的计算。

5、 电路中电位的计算，参考点的概念。

6、 电路的工作状态：开路状态、短路状态、负载状态7、 欧姆定律：I= +U/R(U 与I 参考方向相同)，I= －U/R(U 与I 参考方向相反)。

8、 电阻串并联、分压分流公式。

9、 基尔霍夫电流定律及其推广，基尔霍夫电压定律及其推广。

10、 支路电流法（会列写方程）。

11、 电压源与电流源及两种电源的等效变换（会利用电源的等效变换帮助解题）。

12、 结点电压法。

13、 叠加定理（会用叠加定理分析问题）。

14、 戴维宁定理。

第三章 电路的暂态分析要点：应用换路定律确定初始值，计算电路时间常数τ，应用三要素法求解电路中电压、电流随时间变化的规律，画暂态过程曲线。

主要内容：1、 电阻、电感、电容元件的伏安关系：dt du C i dt di L u R u i ±=±=±=,,（其中正负号由电压、电流的参考方向决定）。

2、 电路发生暂态过程的条件。

3、 换路定则：)0()0()0()0(+-+-==C C L L u u i i4、 会求暂态过程的初始值、稳态值。

5、 掌握一阶电路的三要素法，即τ时间常数),(),0(∞+f f 的求法以及响应公式。

第四章 正弦交流电路要点：正弦量与相量的互换，单一参数电路的基本关系，RLC 串联电路及串联谐振，阻抗串并联电路的分析，感性电路的功率因数提高，并联谐振，画相量图。

电工电子知识点总结电工电子是一门涉及电力和电子技术的学科，其中包括了各种电路原理、电子器件、电路布线以及电力系统的安装与维护等内容。

本文将对一些电工电子的基础知识点进行总结和归纳。

1. 电流和电压电流是指电子在电路中流动的载流子数量，单位是安培（A），常用符号为I。

电压是指电路两点之间的电势差，单位是伏特（V），常用符号为V。

电压和电流的关系可以通过欧姆定律表示：U=IR，其中U表示电压，I表示电流，R表示电阻。

2. 电阻电阻是电路中提供阻碍电流通过的元件，单位是欧姆（Ω）。

电阻的大小取决于材料的导电性质以及电阻器的尺寸和形状。

电阻和电压、电流之间的关系可以通过欧姆定律表示。

3. 电路的基本组成电路由电源、导线和负载组成。

电源提供电流和电压，导线用于连接电路各部分，而负载消耗电能，如电灯泡、电机等。

4. 串联电路和并联电路串联电路是指电流只有一条路径可选，各元件依次连接，而并联电路则是电流有多条路径可选，各元件并列连接。

串联电路中，总电流等于各元件电流之和，而总电压等于各元件电压之和。

并联电路中，总电流等于各元件电流之和，而总电压相等。

5. 电感和电容电感是指电流通过时产生的磁场储能，单位是亨利（H）。

电感器是由线圈组成的元件，可以储存电能，并阻碍电流突变。

电容是指电荷储存在两个导体之间的能力，单位是法拉（F）。

电容器是由两个导体之间的介质隔开的元件，可以储存电能，并阻碍电压突变。

6. 二极管和晶体管二极管是一种具有两个电极的电子元件，常用于电路中的整流和保护。

晶体管是一种电子器件，可以放大或开关电流。

晶体管常用于放大器、电子开关和逻辑电路等应用。

7. 集成电路集成电路（IC）是一种将多个电子元件（如晶体管、电容等）集成到一个芯片上的技术。

集成电路常用于计算机、手机、电视等电子设备中。

8. 电力系统电力系统包括电站、输电网和配电网。

电站产生电能，输电网将电能从电站输送到各个地方，配电网将电能送达到用户处。

电工知识点总结期末电工是一个重要的职业领域，涉及到电力系统的安装、维护和修理工作。

在现代社会中，电力系统是不可或缺的基础设施，因此电工的职业地位也非常重要。

在这篇文章中，我将对电工的一些基本知识点进行总结，希望能够帮助大家更好地了解这个职业领域。

电工的基本知识包括电路原理、电气设备、安全规范等内容。

首先，我们来看看电路原理。

电路是电流在电气设备中的流动路径，由电源、导线、负载和开关等部分组成。

在电路中，电流的方向是从正极流向负极，这是由于电子从负极向正极流动的方向定义成了电流的方向。

此外，电流的大小和电压、电阻之间存在一定的关系，比如欧姆定律规定了电流和电压、电阻之间的数学关系。

掌握电路原理对于电工来说非常重要，因为在实际工作中，电工需要根据电路原理来设计、安装和维护各种电气设备。

电气设备是电工工作中的重要组成部分。

在大型建筑、工厂和公共设施中，有各种各样的电气设备，比如发电机、变压器、配电设备等等。

这些设备在工业生产、生活用电等方面都起着重要的作用。

电工需要了解各种电气设备的工作原理和使用方法，以及在安装和维护过程中需要注意的事项。

此外，电工还需要了解各种电气设备的维修方法，因为这些设备在使用过程中难免会出现故障，需要及时修理。

安全规范是电工工作中最重要的考虑因素之一。

由于电气设备涉及到高电压、大电流等危险因素，因此电工需要严格遵守各种安全规范，以确保工作场所的安全。

比如在操作电气设备时，电工需要穿戴好相应的防护用具，比如绝缘手套、安全帽等，以减少受伤的风险。

此外，电工还需要注意避免触及裸露的电气设备，以免发生电击事故。

在安装和维护过程中，电工需要严格按照操作规程进行，禁止擅自改变电路连接、断开设备接地等行为，以确保工作过程的安全。

最后，我想强调一下电工的职业操守。

电工是一个需要高度责任感的职业，因为电气设备涉及到大家的生活和财产安全。

因此，电工需要对自己的工作尽职尽责，严格遵守职业道德，不得为了追求经济利益而偷工减料、敷衍塞责。

电工电子知识点总结电工电子是电力工程领域的重要分支，涉及到电力系统的设计、安装、维护以及电子电路的原理与应用等方面的知识。

本文将对电工电子的核心知识点进行总结与归纳，包括电路基础、电子元器件、电力系统等方面的内容。

一、电路基础1. 电流和电压：电流是电荷在单位时间内通过导体的数量，单位是安培(A)。

电压是电势差，是电荷在单位电量上所具有的能量，单位是伏特(V)。

2. 电阻和电导：电阻是导体对电流流动的阻碍程度，单位是欧姆(Ω)。

电导是导体对电流流动的便利程度，单位是西门子(S)。

3. 电路定律：- 欧姆定律：U = IR，其中U为电压，I为电流，R为电阻。

- 基尔霍夫定律：电路中任意节点的电流代数和为零，回路中沿着路径的电压代数和为零。

4. 串联与并联：串联是将电阻、电容或电感依次连接在一起的方式，总电阻等于各个元件电阻之和。

并联是将电阻、电容或电感并排连接的方式，总电阻等于各个元件电阻的倒数之和。

二、电子元器件1. 二极管：具有单向导电性的元器件，广泛应用于整流、变频、光电转换等电路中。

2. 三极管：由三个外延结构不同的半导体材料组成，可以放大电流或作为开关使用。

3. 场效应管：根据栅极电压的大小，来控制源极与漏极之间的导通与截止。

4. 可控硅：具有控制能力的开关元器件，常用于交流电的调压和控制。

三、电力系统1. 电压等级：电压等级是指电力系统中的电压大小，常见的电压等级有110kV、220kV、500kV和750kV等。

2. 发电厂：利用化石能源、核能或可再生能源等发电的场所，常见的发电厂有火力发电厂、核电厂和水力发电厂等。

3. 输电线路：将发电厂产生的电能传输到用户用电地点的线路，通常分为高压输电线路、中压配电线路和低压供电线路。

4. 变电站：用于实现电压的升高或降低，并进行电能分配与调节的场所。

总结：电工电子涉及到电路基础、电子元器件和电力系统等多个方面的知识点。

掌握电流和电压的概念，了解电路定律的应用，熟悉各种电子元器件的工作原理与特性，以及理解电力系统的组成与运行方式，是电工电子领域的基础。

电工期末知识点总结电工是一个涉及电气系统安装、维护和修复的职业。

电工需要掌握大量的技术知识，包括电路原理、电气设备维护、安全规范等方面的内容。

在期末考试前，对电工知识点进行总结有助于加深理解和记忆，为考试做好充分准备。

本文将从电工基础知识、电路分析、电气设备维护和安全规范等方面对电工期末知识点进行总结。

一、电工基础知识1. 电流、电压和电阻的概念及其关系电流是电荷在单位时间内通过导体的数量，用I表示，单位是安培(A)；电压是电荷在电路中的能量转化和传递，用U表示，单位是伏特(V)；电阻是材料对电流通过的阻碍程度，用R表示，单位是欧姆(Ω)。

它们之间的关系是：U=IR。

2. 电路中的串联和并联在电路中，电阻、电压和电流可以通过串联和并联的方式进行组合。

串联是指将电阻、电压或电流依次连接在一起，而并联是指将电阻、电压或电流同时连接在一起。

串联电路中，电阻相加，电压相加，电流相等；并联电路中，电阻按倒数相加，电压相等，电流相加。

3. 电路定理电路定理是关于电路中电压、电流和电阻的数学关系的定理。

其中最重要的有欧姆定律、基尔霍夫定律和戴维南定理。

欧姆定律是指在恒定温度条件下，电流和电压成正比，电流与电阻成反比，即U=IR；基尔霍夫定律是指在电路中，任何一个节点所受的电流等于它所发出的电流之和；戴维南定理是指将电阻由串联电路变为并联电路，或者由并联电路变为串联电路之后，电路的电流和电压不变。

二、电路分析1. 直流电路直流电路是指电流方向恒定的电路，其特点是电流只在一个方向上流动。

在直流电路中，电流的分析和计算相对较简单，可以采用欧姆定律和基尔霍夫定律进行电路分析。

2. 交流电路交流电路是指电流方向不断变化的电路，其特点是电流不固定，而是随着时间的变化而变化。

在交流电路中，除了要考虑电阻、电压和电流的关系外，还需要考虑交流电路中的电感和电容的影响。

3. 电路分析工具电路分析工具包括模拟工具和数字工具两种。

模拟工具是指用来模拟和分析电路中的电压、电流和电阻的工具，包括示波器、万用表、信号发生器等；数字工具是指用来进行数字模拟和数学分析的工具，包括Multisim、PSPICE等。

电工电子知识点总结一、导言电工电子是一门研究电力系统和电子设备的学科，涉及电路、电机、电磁场、电子器件等理论与应用。

本文旨在总结电工电子的相关知识点，以便读者更好地理解和应用电工电子领域的技术。

二、电路理论1. 电流与电压- 电流的定义和单位- 电流的串并联关系- 电压的定义和单位- 电压源和电流源的特性2. 电阻与电导- 电阻的定义和单位- 理想导体与理想电压源- 串并联电阻的计算- 电导的概念和计算3. 电路定律- Ohm定律- 压降定律- 积分定律- 微分定律4. 交流电路- 交流电的特点- 正弦波形与相位- 交流电路的分析方法- 交流电路中的电阻、电感、电容的特性三、电机原理1. 直流电机- 直流电动机的基本结构- 直流电机的工作原理- 直流电机的调速方法- 无刷直流电机的特点与应用2. 交流电机- 三相交流电机的工作原理- 常见的三相异步电机类型- 交流电机的启动方法- 变频调速技术在交流电机中的应用四、电磁场理论1. 静电场与静磁场- 静电场的产生与特性- 静电场的电场线与电势分布- 静磁场的产生与特性- 静磁场中的磁感应强度与磁场强度2. 电磁感应与电磁波- 法拉第电磁感应定律- 感应电动势与感应电流的计算- 电磁波的产生与传播- 电磁波的特性与应用五、电子器件与电子技术1. 二极管与三极管- 二极管的特性与应用- 三极管的特性与应用- 常见的二极管与三极管电路2. 半导体器件- 原理和分类- 主要半导体材料与特性- 半导体器件的应用领域3. 数字电子技术- 逻辑门电路的基本功能与真值表- 组合逻辑电路设计与实现- 时序逻辑电路设计与实现六、总结电工电子学科涵盖了广泛的领域，本文对电路理论、电机原理、电磁场理论以及电子器件与技术进行了知识点总结。

了解这些知识有助于读者更好地理解和应用电工电子相关技术，提高工作效率和技术水平。

通过对电路的理论分析，我们可以更好地了解电流、电压和电阻的关系，掌握交流电路的分析方法。

电子电工期末复习重点1、电源和负载的本质区别是：电源是把 其它形式的 能量转换成 电 能的设备，负载是把 电 能转换成 其它形式 能量的设备。

2、对电阻负载而言，当电压一定时，负载电阻越小，则负载 越大 ，通过负载的电流和负载上消耗的功率就 越大 ；反之，负载电阻越大，说明负载 越小 。

3、实际电路中的元器件，其电特性往往 多元 而 复杂 ，而理想电路元件的电特性则是 单一 和 确切 的。

4、电力系统中构成的强电电路，其特点是 大电流 、 大功率；电子技术中构成的弱电电路的特点则是 小电流 、 小功率 。

5、常见的无源电路元件有 电阻元件 、 电感元件 和 电容元件 ；常见的有源电路元件是 电压源元件 和 电流源元件 。

6、元件上电压和电流关系成正比变化的电路称为 线性 电路。

此类电路中各支路上的 电压 和 电流 均具有叠加性，但电路中的 功率 不具有叠加性。

7、电流沿电压降低的方向取向称为 关联 方向，这种方向下计算的功率为正值时，说明元件 吸收 电能；电流沿电压升高的方向取向称为 非关联 方向，这种方向下计算的功率为正值时，说明元件 供出 电能。

8、电源向负载提供最大功率的条件是 电源内阻 与 负载电阻 的数值相等，这种情况称为电源与负载相 匹配 ，此时负载上获得的最大功率为 U S 2/4R S 。

9、 电压 是产生电流的根本原因。

电路中任意两点之间电位的差值等于这两点间 电压 。

电路中某点到参考点间的 电压 称为该点的电位，电位具有 相对 性。

10、线性电阻元件上的电压、电流关系，任意瞬间都受 欧姆 定律的约束；电路中各支路电流任意时刻均遵循 KCL 定律；回路上各电压之间的关系则受 KVL 定律的约束。

这三大定律是电路分析中应牢固掌握的 三大基本 规律。

1、正弦交流电的三要素是 最大值 、 角频率 和 初相 。

有效 值可用来确切反映交流电的作功能力，其值等于与交流电 热效应 相同的直流电的数值。

第二章正弦交流电路2．1．1 正弦量的三要素及表示方法(1)正弦交流电路：如果在线性电路中施加正弦激励(正弦交流电压源或正弦交流电流源)，则电路中的所有响应在电路达到稳态时，也都是与激励同频率的正弦量，这样的电路称为正弦交流电路。

(2)正弦交流电压或正弦交流电流等物理量统称为正弦量，它们的特征表现在变化的快慢、大小及初值3个方面，分别由频率(或周期)、幅值(或有效值)和初相位来确定。

所以称频率、幅值(或有效值)和初相位为正弦量的三要素。

(3)因为正弦量具有3个要素，它们完全可以表达对应的正弦量的特点和共性。

所以，只要能够反映出正弦的三要素，就可以找到多种表示正弦量的方法，其常见的表示方法如下。

①三角函数表示法和正弦波形图示法，比如正弦电压u=U m sin(ωt+φ)，其正弦波形如图2．1所示，但是正弦量的这两种表示方法都不利于计算。

②旋转矢量表示法，由于复平面上一个逆时针方向旋转的复数能够反映出正弦量的3个要素，因此可用来表示正弦量。

③相量及相量图表示法，由于正弦交流电路中的激励和响应均为同频率的正弦量，故可在已知频率的情况下，只研究幅值和初相位的问题。

这样，不仅可以用旋转矢量表示正弦量，而且也能把正弦量表示成复数(该复数与一个正弦量对应，称为相量)。

图2．1所示正弦电压的幅值相量和有效值相量分别为2．1．2 电路基本定律的相量形式将正弦量用相量表示有利于简化电路的分析和计算，其中电路分析的基本定律在频域中也是成立的，即为表2．1的电路基本定律的相量形式。

当用相量来表示正弦电压与电流，用复阻抗来表示电阻、电感和电容时，正弦交流电路的分析与计算也就类似于直流电路，复阻抗的串并联等效、支路电流法、叠加定理和戴维宁定理等分析方法均可应用。

为了研究复杂正弦交流电路中激励与响应之间的关系，以及研究电路中能量的转换与功率问题，就必须首先掌握单一参数(电阻、电感、电容)元件在正弦交流电路中的特性(见表2．2)，以作为分析复杂正弦交流电路的基础。

1、电路的主要功能：一：进行能量的转换、传输和分配;二：实现信号的传递、存储和处理;2、什么是关联方向电流的实际方向与电流的参考方向的区别下图中电流应该是大于零还是小于零所确定采用的电流参考方向和电压参考方向一致的那个方向称为关联方向;电流的实际方向规定为正电荷移动的方向,由高电势流向低电势；而电流的参考方向则是人为任意假定的,不一定正确;参考方向与实际方向相反,电流i<0;3、电动势与电压的定义式都是功焦耳/电量库伦,那么电压与电动势有什么区别电动势是描述电源本身特征的专用物理量,不随外电路的变化而改变,用来描述电源将其他形式的能转化为电能本领的大小,在数值上等于非静电力克服电场力将单位正电荷从负极搬运到正极所做的功;电动势的实际方向与电压实际方向相反,规定为由负极指向正极;电压,即电势差,是电路中两点间的电势之差,电路中a、b两点间的电势差等于单位正电荷由a点移至b点电场力所做的功;电压的实际方向规定为由高电势指向低电势;4、我们生活中会有成千上万种类的电器元件,为什么在研究电路理论时我们只是研究电阻、电感、电容三种元件电阻、电感、电容三种基本的无源元件是从实际的电器元件中抽象简化而来的理想物理模型,为了忽略那些对研究问题没有直接关系的因素同时控制好主要的变量便于研究,其他的元件都可以直接或间接地看作是由这三种元件组成的,但这三种元件不能被分解为其它元件;5、我们研究的有源元件有电压源和电流源;从伏安关系说明电压源的特点；我们生活中使用的220V交流电源是否是这里所说的电压源为什么电压源的伏安关系特点：u=us,两端的电压是由电源本身确定且不变的值,与外电路、流过电流的大小、方向无关,电流的大小由电源及外电路共同决定;我们普通用户在生活中使用的220V交流电源可以近似地看作理想电压源,发电机本身产生的220V电压或许更接近：发电厂到我们使用插座处之间的导线有一定的电阻,尤其在用电高峰期,因为输出功率增大的缘故,电流变大,导线分得的电压也略有增大,但是电网的输入电压是不变的,我们插座获得的就会随之减小,但并不明显罢了;6、什么是受控源,其分类及表示方法是什么电压或电流受电路中其它部分的电压或电流控制的或,称为受控源;分四类：电压控制电压源VCVS,电压控制电流源VCCS,电流控制电压源CCVS,电流控制电流源CCCS;7、对下图应用支路电流法列出基尔霍夫电流方程和电压方程;设：电流参考方向如图;A:i5=i3+i4①B:i1=i2+i5②C:i1=i3+i6③D:i6=i2+i4④可由①+②-③得到采用关联参考方向,回路绕行方向如图;i6R6+i1R1+i2R2-USE=0i1R1+i5R5+i3R3=0-i2R2+i5R5+i4R4=08、什么是等效电路什么是等效变换具有相同电压电流关系即伏安关系VAR的不同电路称为等效电路;将某一电路用与其等效的电路替换的过程称为等效变换;“对外等效,,对内不等效”9、用戴维南定理求图示电路的电流I;10、什么是过渡过程产生过渡过程的原因是什么换路定理的内容是什么过渡过程：电路从一个稳定状态过渡到另一个稳定状态,电压、电流等物理量经历一个随时间变化的过程;产生原因：能量不能跃变;换路定理：在换路前后电容电流和电感电压为有限值的条件下,电容电压uC 及电感电流iL在换路前后瞬间的值是相等的,即：uC0+=uC0-;iL0+=iL0-11、交流电是指大小和方向都随时间变化的电流或电压,为什么我们只研究按照正弦变化的交流电正弦交流电在工农业生产、科学研究及日常生活中应用广泛且在电力系统和电子技术领域占有十分重要的地位;本身具有有利于保护电器绝缘性能、减少能量损耗的优点;正弦函数是周期函数,其加减、求导、积分后仍是同频率的正余弦函数；正弦信号容易产生、传送与使用;另外各种非正弦交流电都可由不同频率的正弦交流电叠加而成,因此可用正弦交流电的分析方法来分析非正弦交流电;12、写出一个正弦交流电压的数学表达式,指出其三要素,并说明三要素的意义;u=uM sinωt+φ三要素是振幅uM、角频率ω和初相角初相φ;其中振幅是正弦交流电的最大值,反映其变化幅度的大小;角频率是正弦量单位时间内变化的弧度数,反映其变化速度的快慢;初相是t=0时的相位角度,体现计时起点;13、为什么要用相量表示正弦量电路各部分与电源频率相同,所以可以隐含ω;相量和正弦量二者并非相等,只是借助相量工具运用复数有效避免正弦量计算时三角函数运算的繁琐,画相量图还能使问题的解决更加方便直观;14、RLC串联电路;已知R=5kΩ,L=6mH,C=μF,U=5sin106t V;1 求电流i和各元件上的电压,画出相量图；2当角频率变为2×105rad/s时,电路的性质有无改变;15、什么是有功功率什么是无功功率什么是视在功率它们之间是什么关系有功功率又叫平均功率,是电路电阻部分实际对外做功消耗的功率,是交流电在一个周期内瞬时功率的平均值,用P表示,单位为“瓦”W,P=UIcosφ;无功功率绝非无用功率,表示二端网络与外电路进行能量交换的幅度;不对外做功,没有真正消耗能量,用Q表示,单位为“乏”Var,Q=UIsinφ;视在功率表示用电设备的容量大小,用S表示;单位为“伏安”VA,S=UI;三者关系用功率直角三角形表示,为：S2=P2+Q2;16、功率因数提高有什么意义一般采用什么方法提高功率因数的意义：①提高发、配电设备电能的有效利用率；②减少输电线路的电压降和功率损失,提高效率；③省电,降低成本,有利于安全生产;方法：在感性负载上并联适当的电容器,避免长时间空载运行,选择恰当的设备容量;17、什么样的电源是三相电源我国在企业实际应用的三相电的线电压是多少,相电压又是多少相电压与线电压是什么关系由3个频率相同、振幅相同、相位互差120°的正弦电压源所构成的电源称为三相电源;线电压任意两根相线之间的电压是380伏；相电压任一相线即火线与零线之间的电压是220伏；线电压是相电压的3倍;18、请画出二极管的正向特性和反向特性画出二极管图形符号,并说明二极管的特点二极管具有单向导电的特点：1.正向特性：正向电压很小时,处于截止状态,超过一定数值后才导通；2.反向特性：外加反向电压,电流很小；3.击穿特性：当反向电压超过击穿电压,电流急剧增大；4.频率特性：当交变频率超过最高工作频率,会失去单向导电性;19、请画出NPN型三极管的图形符号；示意性画出三极管的输出特性曲线;并指出三个区；说明分别处在三个区的工作条件;饱和区：发射结正向偏置,集电结正向偏置;放大区：发射结正向偏置,集电结反向偏置;截止区：发射结反向偏置,集电结反向偏置;20、下图是一个共射级基本放大电路,请说明所给原件的作用①晶体管V：放大元件,用基极电流iB 控制集电极电流iC;②电源U CC 和U BB :使晶体管的发射结正偏,集电结反偏,晶体管处在放大状态,同时也是放大电路的能量来源,提供电流i B 和i C ;③偏置电阻R B ：用来调节基极偏置电流i B ;④集电极负载电阻R C :将集电极电流i C 的变化转换为电压的变化;⑤电容C 1、C 2：用来传递交流信号,起到耦合的作用;同时,又使放大电路和信号源及负载间直流相隔离,起隔直作用;21、利用三极管的输入特性曲线和输出特性曲线,采用图解法分析共射级放大电路的电压放大过程;22、说明放大电路微变等效电路法的基本思想,并画出三极管的微变等效电路;把非线性元件晶体管所组成的放大电路等效成一个线性电路,就是放大电路的微变等效电路,然后用线性电路的分析方法来分析,在静态工作点附近的小范围内,用直线段近似地代替晶体管的特性曲线;23、画出由二极管组成的与门电路,画出逻辑符号,写出逻辑代数表达F=ABs R B u s +－+u i －+－U BBR L+u o －+U CC －R CC 1C 2V++A BF&24、证明分配率：A+BA=A+BA+CA+BA+C=AA+AB+AC+BC=A+AB+AC+BC=A1+B+C+BC=A+BC25、用与非门设计一个交通报警控制电路;交通信号灯有红、绿、黄3种,3种灯分别单独工作或黄、绿灯同时工作时属正常情况,其他情况均属故障,出现故障时输出报警信号; 26、用与非门设计一个举重裁判表决电路;设举重比赛有3个裁判,一个主裁判和两个副裁判;杠铃完全举上的裁决由每一个裁判按一下自己面前的按钮来确定;只有当两个或两个以上裁判判明成功,并且其中有一个为主裁判时,表明成功的灯才亮;27、写出如下逻辑图的最简逻辑表达式;。
