高压电缆直埋技术要求

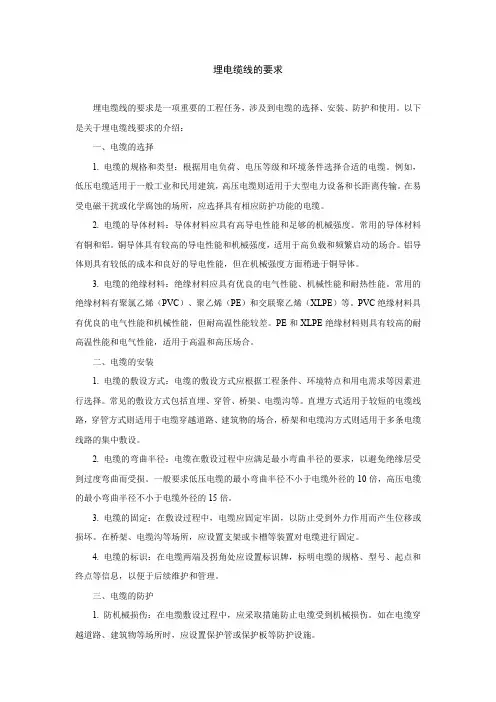

埋电缆线的要求埋电缆线的要求是一项重要的工程任务，涉及到电缆的选择、安装、防护和使用。

以下是关于埋电缆线要求的介绍：一、电缆的选择1. 电缆的规格和类型：根据用电负荷、电压等级和环境条件选择合适的电缆。

例如，低压电缆适用于一般工业和民用建筑，高压电缆则适用于大型电力设备和长距离传输。

在易受电磁干扰或化学腐蚀的场所，应选择具有相应防护功能的电缆。

2. 电缆的导体材料：导体材料应具有高导电性能和足够的机械强度。

常用的导体材料有铜和铝。

铜导体具有较高的导电性能和机械强度，适用于高负载和频繁启动的场合。

铝导体则具有较低的成本和良好的导电性能，但在机械强度方面稍逊于铜导体。

3. 电缆的绝缘材料：绝缘材料应具有优良的电气性能、机械性能和耐热性能。

常用的绝缘材料有聚氯乙烯（PVC）、聚乙烯（PE）和交联聚乙烯（XLPE）等。

PVC绝缘材料具有优良的电气性能和机械性能，但耐高温性能较差。

PE和XLPE绝缘材料则具有较高的耐高温性能和电气性能，适用于高温和高压场合。

二、电缆的安装1. 电缆的敷设方式：电缆的敷设方式应根据工程条件、环境特点和用电需求等因素进行选择。

常见的敷设方式包括直埋、穿管、桥架、电缆沟等。

直埋方式适用于较短的电缆线路，穿管方式则适用于电缆穿越道路、建筑物的场合，桥架和电缆沟方式则适用于多条电缆线路的集中敷设。

2. 电缆的弯曲半径：电缆在敷设过程中应满足最小弯曲半径的要求，以避免绝缘层受到过度弯曲而受损。

一般要求低压电缆的最小弯曲半径不小于电缆外径的10倍，高压电缆的最小弯曲半径不小于电缆外径的15倍。

3. 电缆的固定：在敷设过程中，电缆应固定牢固，以防止受到外力作用而产生位移或损坏。

在桥架、电缆沟等场所，应设置支架或卡槽等装置对电缆进行固定。

4. 电缆的标识：在电缆两端及拐角处应设置标识牌，标明电缆的规格、型号、起点和终点等信息，以便于后续维护和管理。

三、电缆的防护1. 防机械损伤：在电缆敷设过程中，应采取措施防止电缆受到机械损伤。

电力电缆敷设电缆敷设方式有直埋敷设、排管敷设、隧道敷设、电缆沟和桥架敷设、水底电缆敷设等。

不同敷设方式的施工技术要求不完全相同，所使用的机械设备也有差异。

一条电缆线路采用什么方式敷设，取决于地下管线的总体规则、电缆线路的电压等级、最终数量、施工条件及初期投资等因素。

(一) 直埋敷设1.直埋敷设的特点将电缆线路直接埋设在地面下的敷设方式称为电缆直埋敷设，埋设深度为0.7～1.5m，电缆上面覆盖15cm细土，并用水泥盖板保护。

直埋敷设适用于电缆线路不太密集的城市地下走廊，如市区人行道、公共绿地、建筑物边缘地带等。

直埋敷设不需要大量的土建工程，施工周期较短，是一种较经济的敷设方式。

直埋敷设的缺点是电缆较容易遭受机械性外力损伤，容易受到周围土壤的化学或电化学腐蚀。

电缆故障修理或更换电缆比较困难。

2.直埋敷设的工程前期准备(1)线路位置的确认。

电缆线路设计书所标注的电缆线路位置，必须经有关部门确认。

敷设施工前一般应申办电缆线路管线执照、掘路执照和道路施工许可证(俗称“二照一证”)。

应开挖足够的样洞，了解线路路径邻近地下管线情况，并最后确定电缆线路路径。

然后召开敷设施工配合会议，明确各公用管线和绿化管理单位的配合、赔偿事项。

如果邻近其他地下管线和绿化需迁让，应办理书面协议。

(2) 编制工程施工组织设计。

防火包，明确施工组织机构，制订安全生产保证措施、施工质量保证措施及文明施工保证措施。

熟悉工程施工图，根据开挖样洞情况，对施工图作必要修改。

确定电缆分段长度和接头位置。

(3) 编制施工计划和敷设施工作业指导书。

确定各段敷设方案和必要的技术措施。

进行施工前各盘电缆的验收。

包括查核电缆制造厂质量保证书，进行绝缘校潮试验、油样试验和护层绝缘试验等。

(4)工程主要材料、机具设备和运输机械的准备。

除电缆外，主要材料还有各种电缆附件、电缆保护盖板、过路导管。

机具设备包括各种挖掘机械、敷设专用机械、工地临时设施(工棚)、施工围栏、临时路基板。

国标电缆直埋规范在城市建设和电力系统建设中，电缆直埋是一种非常重要的电力输送方式。

随着现代化建设的不断进步，电缆直埋的规范化越来越成为人们关注的问题。

而国标电缆直埋规范，是电缆直埋施工过程中必须遵守的标准。

一、国标电缆直埋规范的基本概念国标电缆直埋规范，是指电缆直埋施工中必须遵守的标准。

这些标准包括了工程施工前的规划设计、工程施工过程中的管控要求、质量验收及工程维护等方面的规范。

二、国标电缆直埋规范的主要内容1.电缆直埋工程的设计规范在电缆直埋工程设计阶段，应该充分考虑地质、气候条件等因素，并根据电缆线的分类、材料等情况，制定出切实可行的设计方案。

设计方案必须明确电缆管道的长度和直径、深度、电缆的埋深、埋设方式等要求。

2.电缆直埋工程的施工规范在电缆直埋工程施工阶段，施工人员应该按照设计方案进行施工，并严格按照规定的质量验收标准进行管控。

施工人员在施工中，应该注重现场环境保护，保障施工期间周边居民的生活和安全，确保施工质量和安全。

3.电缆直埋工程的验收规范在电缆直埋工程完工阶段，应该进行完善的质量验收工作。

验收标准包括了电缆管道的直径、深度、埋设方式的合规性，电缆的安装质量、电缆夹具和接头等配件的质量等多个方面，确保电缆直埋工程顺利接入电力系统。

4.电缆直埋工程的维护规范在电缆直埋工程完工后，还需要进行一些维护和管理工作。

例如，需要制定出维护计划和保养方案，并定期进行检查和维护工作，以确保电缆直埋工程的稳定性和可靠性。

三、国标电缆直埋规范的重要性国标电缆直埋规范对电缆直埋工程的规范和管理起到了非常重要的作用。

它不仅保障了电力系统的安全和稳定，也最大程度保护了周边环境和居民的利益。

同时，也有助于防范工程采购过程中的质量问题，让施工过程更加安全、高效。

作为电缆直埋工程的标准管理体系，国标电缆直埋规范反映了电缆直埋工程的规范，对于提高电力系统建设的质量和水平起到了积极的推动作用。

国家标准直埋电缆穿管标准
国家标准直埋电缆穿管标准是指在城市道路、广场、小区等地下埋设电缆时所
需遵循的技术规范和标准。

直埋电缆穿管标准的制定，旨在保障电缆的安全可靠运行，保障城市基础设施的正常运转，同时也为城市建设和管理提供了技术支持和指导。

首先，国家标准直埋电缆穿管标准规定了电缆穿管的材料和规格。

电缆穿管的
材料应具有耐腐蚀、耐压、耐磨损、绝缘性能良好等特点，以保证电缆在地下环境中的安全运行。

同时，电缆穿管的规格应符合电缆的尺寸要求，保证电缆在穿管过程中不会受到损坏。

其次，国家标准直埋电缆穿管标准规定了电缆穿管的施工要求。

施工人员在进
行电缆穿管时，应按照标准规定的方法和步骤进行操作，确保穿管过程中不会损坏电缆和穿管材料。

同时，施工现场应具备必要的安全防护措施，保障施工人员的人身安全。

此外，国家标准直埋电缆穿管标准还规定了电缆穿管的验收标准。

验收人员应
对穿管后的电缆进行检测，确保电缆的绝缘性能和电气性能符合要求。

同时，还应对穿管工程进行验收，确保穿管工程符合标准要求，达到安全可靠的使用标准。

总的来说，国家标准直埋电缆穿管标准的制定，对于城市电缆的安全敷设和城
市基础设施的正常运行起到了重要的作用。

遵循标准规范进行电缆穿管，不仅可以保障电缆的安全运行，还可以减少城市基础设施的维护成本，提高城市基础设施的使用寿命，为城市的可持续发展提供了有力支持。

因此，各地相关部门和施工单位应严格按照国家标准直埋电缆穿管标准进行操作，确保电缆穿管工程的质量和安全。

表C2-3
高压电缆敷设技术交底记录
编号：
交底内容：
（一）技术要求
1.电缆连接正确、可靠，标识清楚。

2.电缆连接美观、整齐。

3.夹层内成列引入柜内电缆弧度一致。

4.电缆支架、桥架、吊架电缆敷设，电缆不应形成相互交叉；敷设后的电缆排列应整齐，有电缆爬架的地方检查是否存在有闭合磁路的情况,在终端头或中间头附近宜预留备用长度。

（二）技术标准
（1）电缆敷设布置、深度、路径与设计要求一致。

相邻电缆间最小距离为一根电缆的直径。

电缆沟内电缆敷设按照不同相、不同变压器电缆区分敷设。

（2）电缆敷设后的弯曲半径不小于15-20倍的电缆外径。

（3）所有用于地下的电缆保护管直径不应小于电缆直径的1.5倍，保护管中心间横向距离至少260mm，垂直距离至少360mm。

（4）电缆水平固定间距一般为900mm，最大不超过2m。

电缆垂直固定间距不应超过600mm。

（5）高压电缆预留长度在3-5m。

（三）施工流程图
运输及存放敷设准备电缆敷设清理收尾
（四）质量及标准
（1）电缆按到场批次进行检查，电缆外表无绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷，电缆的绝缘试验合格；电缆的规格、型号、质量符合设计要求和产品标准的规定。

（2）电缆与铁路、公路、排水沟、城市街道、厂区街道交叉以及进入建筑物时应。

室外直埋电缆敷设要求
室外直埋电缆敷设要求：
①选择合适类型的电缆，确保耐候性和抗压性；
②根据电缆规格，确定合适的埋深，通常不少于0.7米；
③在电缆路径上开挖沟槽，确保沟底平整；
④沟底铺设细沙或软土，保护电缆不受损伤；
⑤敷设电缆时，避免扭绞和过度弯曲；
⑥电缆转弯处保持一定曲率半径，防止内部损伤；
⑦电缆接头处应设置接头盒，确保防水和绝缘；
⑧敷设完毕后，用细土回填，避免石块直接接触电缆；
⑨回填土后，夯实地面，保持与周围环境一致；
⑩标记电缆走向，设置警示标志，便于日后维护；
⑪完成敷设后，进行绝缘电阻测试，确保电缆完好；
⑫填写施工记录，保存相关技术资料，便于查阅。

10kv地埋电缆施工规范20 年月日A4打印/ 可编辑电缆敷设施工工艺标准（HFWX·QB/1-6-008-2004）l、范围本工艺标准适用于10K V及以下一般工业与民用建筑电气安装工程的电力电缆敷设。

2、施工准备2.1 设备及材料要求2.1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。

2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。

电缆轴应完好无损。

2.1.3 电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。

油浸电缆应密封良好，无漏油及渗油现象。

橡套及塑料电缆外皮及绝缘层无老化及裂纹。

2.1.4 各种金属型钢不应有明显锈蚀，管内无毛刺，所有紧固螺栓，均应采用镀锌件。

2.1.5 其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、黑胶布、聚氯乙烯带、聚脂胶粘带等均应符合要求。

2.2 主要机具2.2.1 电动机具、敷设电缆用的支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳千斤顶。

2.2.2 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。

2.2.3 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。

2.3 作业条件2.3.1 土建工程应具备下列条件：（1）预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。

（2）电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。

（3）电缆沿线模板等设施拆除完毕。

场地清理干净、道路畅通，沟盖板齐备。

（4）架电缆用的轴辊、支架及敷设用电缆托架准备完毕，且符合安全要求，电缆沿线照明照度满足施工要求。

（5）直理电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。

盖板及砂子运至沟旁。

2.3.2 设备安装应具备下列条件（1）变配电室内全部电气设备及用电设备配电箱柜安装完毕。

（2）电缆桥架、电缆托盘、电缆支架及电缆保护管安装完毕，并检验合格。

基本要求1、电缆敷设前后必须用500伏兆欧表测量绝缘电阻，一般不低于10兆欧。

2、电缆芯线应采用圆套管连接。

套管一般分为铜套管和铝套管，铜芯电缆用铜套管压接，铜套管为含铜99.9%以上的铜管制成，壁厚不小于1mm，长度是套管直径的8-10倍；铝芯电缆用铝套管压接，铝套管的含铝应不小于99.6%，壁厚不小于1.2mm，长度同样是套管直径的8-10倍；如果敷设的电缆是铜芯和铝芯电缆的连接，应采用铜铝过渡接头，并且需要对铜铝过渡接头在与导线压接前进行退火处理。

3、在地埋电缆线路的接头和转角处必须设置手孔井或标桩，为便于维修和查勘，手孔井的间距应小于50m。

4、在电缆沟、手孔井内以及进入控制箱、配电柜的电缆和中间接头、终端头均应配有记载电缆规格、型号、线路名称或回路号数的电缆指示牌。

5、电缆连接的中间头或终端头必须密封防水。

剖切电缆线是不能将电缆线芯绝缘外皮损伤。

每次的电缆线路施工都应有施工的原始记录，这其中包括：电缆型号、规格、长度、安装日期、中间接头和终端头的编号。

这样做的好处是可以防止电缆线路的变动和修改，方便地埋电缆线路的查勘和维修。

6、每次地埋线缆线路有所变动时，都应该及时更正相应的技术资料和电缆指示牌，确保线路资料的正确性。

二、地下直埋电缆线路的要求1、地下直埋电缆线路应采用铠状电缆。

电缆的埋设深度应由地面至电缆外皮不小于0.7m；电缆外皮至地下建筑物的基础0.6m，不得小于0.3m；电缆相互间距：水平接近时最小为0.1m，不同部门的电缆相互间距0.5m；电缆互相交叉时最小净距0.5m；电缆与热力管道、煤气、石油管道接近时的净距为2m，相互交叉时净距为0.5m；电缆与树木主干的距离不小于0.7m。

2、直埋电缆沟内不得有石块等其它硬物杂质，否则应铺以100mm厚的软土或沙层，电缆敷设后上面再铺以100mm 厚的软土或沙层，然后盖以混凝土保护板或砖，覆盖的宽度应超出电缆两侧各50mm。

3、直埋电缆在进入手孔井、人孔井、控制箱和配电室时应穿在保护管中，且管口应做防水堵头。

此文档下载后即可编辑电缆直埋敷设直埋电缆沟的开挖1、开挖的技术要求（1）用白粉划线标出实际的电缆线路挖沟范围，以便与市政建设其他工程分工同时进行挖沟，沟的宽度一般一条电缆时0.4～0.5m，两条电缆时为0.6m左右。

电缆条数较多时，宽度应作相应比例的增加，弯曲处应满足电缆弯曲半径的要求。

（2）挖沟深度为0.9～1.2m，若有规划时应满足规划要求。

（3）挖掘时应将路面材料下面土层分别放置距沟边0.3m以外的两旁。

（4）挖掘时还应考虑土质和周围设施情况，土质酥松或对建筑物有影响时，应做好支撑加固措施。

（5）挖掘时应考虑交通安全，采取设置隔离护栏、设置警告标志、夜间挂红灯等安全措施。

（6）穿越道路的电缆线路应与市政协调确定施工方案，如采用道路开挖，可用按道路宽度分段预埋管道的施工方法或在夜间施工的施工办法解决，以免影响交通；如无法进行路面开挖，可采用顶管的施工方法进行穿越。

2、施放电缆当直埋电缆沟挖好、平整、夯实，打好垫层后，电缆就可放入沟中，施放电缆线的方法如下：（1）清理电缆沟。

应在放线前清理一次电缆沟，将杂物清楚。

（2）沟内安置滚轮。

电缆放线时，一般必须在沟内安置好直线滚轮，每隔3-5m放置一个滚轮，其间距与电缆单位长度的质量有关，电缆越重间距越小。

直线段的滚轮应放置在一条直线上，在转弯处应放置转角滚轮或转角滚轮组。

（3）架设电缆盘及牵引。

1）用专用线盘支架将电缆盘顶离地面5～10cm即可。

2）应有电缆盘紧急制动措施，简易的或暂时安装的机械式制动装置视实际需要而定。

3)电缆线应从盘的上方引入电缆沟中，这样可使电缆引入电缆沟时的弯曲半径增大，同时又可使牵引力减小。

4)机械牵引时，牵引机械应固定稳当，电缆应装好拉线头或套好钢丝套。

5）在接头处的电缆不应有重叠。

人工敷设时重叠长度不应大于0.5m，机械敷设时重叠长度不小于1.5m。

（4）覆土。

电缆施放好后，取出滚轮，应沿电缆全长的上、下紧邻两侧铺以厚度不小于100mm的软土或砂层，在盖上水泥保护板。

基本要求1、电缆敷设前后必须用500 伏兆欧表测量绝缘电阻，一般不低于10 兆欧。

2、电缆芯线应采用圆套管连接。

套管一般分为铜套管和铝套管，铜芯电缆用铜套管压接，铜套管为含铜99."9%以上的铜管制成，壁厚不小于1mm,长度是套管直径的8-10倍；铝芯电缆用铝套管压接，铝套管的含铝应不小于99."6%,壁厚不小于1. "2mm，长度同样是套管直径的8-10倍；如果敷设的电缆是铜芯和铝芯电缆的连接,应采用铜铝过渡接头,并且需要对铜铝过渡接头在与导线压接前进行退火处理。

3、在地埋电缆线路的接头和转角处必须设置手孔井或标桩,为便于维修和查勘,手孔井的间距应小于50m。

4、在电缆沟、手孔井内以及进入控制箱、配电柜的电缆和中间接头、终端头均应配有记载电缆规格、型号、线路名称或回路号数的电缆指示牌。

5、电缆连接的中间头或终端头必须密封防水。

剖切电缆线是不能将电缆线芯绝缘外皮损伤。

每次的电缆线路施工都应有施工的原始记录,这其中包括：电缆型号、规格、长度、安装日期、中间接头和终端头的编号。

这样做的好处是可以防止电缆线路的变动和修改,方便地埋电缆线路的查勘和维修。

6、"每次地埋线缆线路有所变动时,都应该及时更正相应的技术资料和电缆指示牌,确保线路资料的正确性。

二、地下直埋电缆线路的要求1、地下直埋电缆线路应采用铠状电缆。

电缆的埋设深度应由地面至电缆外皮不小于0."7m ;电缆外皮至地下建筑物的基础O."6m，不得小于O."3m ;电缆相互间距：水平接近时最小为0."1m，不同部门的电缆相互间距O."5m ;电缆互相交叉时最小净距0."5m ;电缆与热力管道、煤气、石油管道接近时的净距为2m,相互交叉时净距为0."5m ;电缆与树木主干的距离不小于0."7m。

2、直埋电缆沟内不得有石块等其它硬物杂质，否则应铺以100mm厚的软土或沙层，电缆敷设后上面再铺以100mm厚的软土或沙层，然后盖以混凝土保护板或砖,覆盖的宽度应超出电缆两侧各50mm。

电缆直埋敷设施工安装工艺技术要求1.1 适应范围本节适用于10kV电缆工程的直埋电缆敷设的施工。

1.2 主要引用标准GB 50217 《电力工程电缆设计规范》GB 50168 《电气装置安装工程电缆线路施工及验收规范》GB 50303 《建筑电气工程施工质量验收规范》GB 50150 《电气装置安装工程电气设备交接试验标准》DL/T 5161 《电气装置安装工程质量检验及评定规程》DL/T 5221 《城市电力电缆线路》Q/CSG11105-2008 《南方电网工程施工工艺控制规范》《中国南方电网有限责任公司电网建设施工作业指导书第四部分：配网工程》《中国南网公司10kV和35kV配网标准设计（2011年版）》1.3设计要求1.3.1 直埋敷设于非冻土地区时，电缆埋置深度应符合下列规定：（1）电缆外皮至地下构筑物基础，不得小于0.3m。

（2）电缆外皮至地面深度，不得小于0.7m；当位于车行道或耕地下时，应适当加深，且不宜小于1m。

1.3.2 直埋敷设的电缆，严禁位于地下管道的正上方或下方。

电缆与电缆或管道、道路、构筑物等相互间容许最小距离，应符下表要求。

表3-2-1缆或管道、道路、构筑物等相互间容许最小距离（m）注：（1）当电缆用隔板分隔或敷设在电缆槽盒中或电缆穿管时，可为0.25m；（2）当电缆用隔板分隔或敷设在电缆槽盒中或电缆穿管时，可为0.1m；（3）特殊情况可斟酌且最多减少一半数值。

1.3.3 直埋敷设的电缆引入构筑物，在贯穿墙孔处应设置保护管，且对管口实施阻水堵塞。

1.3.4 直埋敷设电缆的接头配置，应符合下列规定：（1）接头与邻近电缆的净距，不得小于0.25m。

（2）并列电缆的接头位置宜相互错开，且不小于0.5m的净距。

（3）斜坡地形处的接头安置，应呈水平状。

（4）对重要回路的电缆接头，宜在其两侧约1000mm开始的局部段，按留有备用量方式敷设电缆。

1.3.5 电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。

直埋电缆敷设施工和验收6．2．1 电缆线路路径上有可能使电缆受到机械性损伤、化学作用、地下电流、振动、热影响、腐蚀物质、虫鼠等危害的地段，应采取保护措施。

6．2．2 电缆埋置深度应符合下列规定：1 电缆表面距地面的距离不应小于0．7m，穿越农田或在车行道下敷设时不应小于1m，在引入建筑物、与地下建筑物交叉及绕过地下建筑物处可浅埋．但应采取保护措施；2 电缆应埋设于冻土层以下，当受条件限制时，应采取防止电缆受到损伤的措施。

6．2．3 直埋敷设的电缆，不得平行敷设于管道的正上方或正下方；高电压等级的电缆宜敷设在低电压等级电缆的下面。

6．2．4 电缆之间，电缆与其他管道、道路、建筑物等之间平行和交叉时的最小净距，应符合设计要求。

当设计无要求时，应符合下列规定：1 未采取隔离或防护措施时，应符合表6．2．3的规定。

表6．2．3 电缆之间，电缆与管道、道路、建筑物之间平行和交叉时的最小净距2 当采取隔离或防护措施时，可按下列规定执行：1)电力电缆间及其与控制电缆间或不同部门使用的电缆间，当电缆穿管或用隔板隔开时，平行净距可为0．1m；2)电力电缆间及其与控制电缆间或不同部门使用的电缆间，在交叉点前后1m范围内，当电缆穿入管中或用隔板隔开时，其交叉净距可为0．25m；3)电缆与热管道(沟)、油管道(沟)、可燃气体及易燃液体管道(沟)、热力设备或其他管道(沟)之间，虽净距能满足要求，但检修管路可能伤及电缆时，在交叉点前后1m范围内，尚应采取保护措施；当交叉净距离不能满足要求时，应将电缆穿入管中，其净距可为0．25m；4)电缆与热管道(管沟)及热力设备平行、交叉时，应采取隔热措施，使电缆周围土壤的温升不超过10℃；5)当直流电缆与电气化铁路路轨平行、交叉其净距不能满足要求时，应采取防电化腐蚀措施；6)直埋电缆穿越城市街道、公路、铁路，或穿过有载重车辆通过的大门，进入建筑物的墙角处，进入隧道、人井，或从地下引出到地面时，应将电缆敷设在满足强度要求的管道内，并将管口封堵好；7)当电缆穿管敷设时，与公路、街道路面、杆塔基础、建筑物基础、排水沟等的平行最小间距可按表6．2．3中的数据减半。

35KV集电线路直埋集电线缆及顶管施工方案1编制依据1.1 《35KV集电线路敷设图》20-N01941S-D12051.2 《工程测量规范》GB50026-20071.3 《建筑地基基础工程施工质量验收规范》GB50202-20021.4 《建筑安装工艺标准及操作规程》（GB50204-2010）1.5 《建筑工程施工质量验收统一标准》（GB50300-2013）1.6 《建筑施工计算手册》（2001年版）1.7 电力建设安全工作规程DL5009.3-20131.8 《电力建设施工及验收技术规范》（SDJ69-2013）1.9 质量管理体系文件企业标准1.10 职业安全健康/环境管理体系文件企业标准1.11 电力建设施工质量验收及评定规程第2部分：电气工程DL/T5210.1—20122工程概况及主要工程实物量1.1.1 概况本工程是采用35KV的集电线路，7条35KV集电线路分别送至升压站220KV线路，本工程设有55 台风机及升压变，堤坝以东有5回集电线路，堤坝以西有2回集电线路，升压箱变不在本次施工范围。

引入升压站的35KV线路采用电缆直埋方式敷设，35KV线路长度按现场实际测量为准。

33.1风力发电项目施工方案45.2.1施工人员体检能够适应现场工作，施工人员安全考试合格后，方可进入施工现场，技工经培训后方可上岗。

1.1.3 材料按计划及时进入现场，按平面图整齐堆放。

1.1.4 施工人员经过三级安全教育合格后方可进入施工现场；参加本工作人员经施工技术交底清楚后, 方可开始施工。

1.1.5 施工人员进厂，首先要进行安全生产意识教育，文明施工的标准化教育，质量创精品意识教育。

提高施工人员的思想意识，做到人人心中有目标，事事有标准，产品有实物比较。

1.1.6 班队长要清楚本班队所承担的施工项目施工顺序、施工方法、施工工艺要求，施工人员主要掌握施工方法、施工工艺。

1.1.7 参加施工人员进入施工现场，必须戴好安全帽，严禁酒后进入施工现场作业，施工现场严禁吸烟。

矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。

如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。

㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。

(2 列出开发利用方案编制所依据的主要基础性资料的名称。

如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。

对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。

二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。

2、国内近、远期的需求量及主要销向预测。

㈡产品价格分析
1、国内矿产品价格现状。

2、矿产品价格稳定性及变化趋势。

三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。

2、矿区矿产资源概况。

3、该设计与矿区总体开发的关系。

㈡该设计项目的资源概况
1、矿床地质及构造特征。

2、矿床开采技术条件及水文地质条件。

直埋电缆敷设安全要求直埋电缆是将电缆埋在地下，并通过一定的方法和手段来保护电缆，从而提高电缆的使用寿命、降低维护成本，并且不会占用建筑或道路空间。

但是，直埋电缆敷设过程中也存在一定的安全风险，因此在敷设电缆时应遵守一定的安全要求。

现场安全在敷设电缆时，首先要保证现场的安全。

必须在敷设前对敷设区域进行勘探，确定埋深和敷设方案，并清除障碍物和地下管道，以确保敷设过程中不会损坏其他电缆或管道。

同时还需根据敷设的情况合理布置警示标志并采取相应的防护措施，以避免行人或车辆误入工作区域，保障施工人员和居民安全。

安装前测试为了确保敷设电缆的安全可靠性，应在开始敷设前进行电缆的制造、试验和检验。

在电缆埋入地下之前，必须进行电缆测试，测试项包括电容、绝缘阻抗和电阻。

对于部分需要进行无损检测的电缆，还需要进行超声波、X射线或激光测试等。

这些测试旨在评估电缆中的绝缘质量，以此保证在敷设过程中电缆不会受到损坏。

埋设深度埋设深度是直埋电缆安全的核心问题。

电缆的埋设深度应根据地形地貌、地质条件、水文地质条件、道路条件和电缆电压等因素综合考虑。

在一般情况下，埋设深度不能小于1.2米，遇到交叉或者沟槽时要考虑深度增加，特别在公共空间中埋设时，需要根据安全要求，考虑盖板厚度等问题。

埋设距离直埋电缆的敷设还要考虑埋设距离。

埋设距离是指电缆的横向安装间距，它关系到电缆敷设的经济、技术和安全性。

埋设距离应根据电缆电压等级、经济性和可靠性等因素，综合考虑设置。

在一般情况下，埋设距离不得小于电缆直径的1.5倍。

施工方法在敷设电缆时还需注意施工方法。

对于有多个电缆需要敷设的情况，不同电缆需要保持不同的电缆间距，以便于电缆之间的散热和避免电磁干扰。

同时，在土方开挖、敷设电缆、回填回路后还需按照标准填筑路面混凝土，以确保电缆被完全覆盖和保护，并且不会因外力损坏土壤。

提高注意力在敷设电缆的过程中，各个工序之间需严格执行操作规程，保证电缆敷设的安全。

电缆直埋施工工艺全文共四篇示例，供读者参考第一篇示例：电缆直埋施工工艺是指将电缆直接埋入到土壤中进行铺设和接地的施工方法。

电缆直埋施工工艺通常适用于需要长距离传输电力或通讯信号的地下敷设工程，如高压输电线路、城市电力配网、通讯网络等场合。

一、电缆直埋施工前的准备工作1. 确定施工方案：在开始电缆直埋施工前，需要根据具体工程要求和环境条件制定施工方案。

方案中需要包括电缆的类型、规格、铺设深度、施工进度等内容。

2. 地面勘测：进行地面勘测是为了确定电缆线路的走向、长度、深度以及有无障碍物等信息，为施工提供准确的参考。

3. 土壤分析：对所需铺设电缆的具体铺设位置进行土壤勘查和分析，以确定土壤的稳定性和承载力，保证电缆直埋施工的安全性。

4. 备齐施工所需的工具和材料：电缆直埋施工需要使用各种工具和材料，如挖掘机、铲车、电缆卷轴、埋地管道等，在施工前需要提前做好准备，确保施工顺利进行。

二、电缆直埋施工的具体步骤1. 开挖沟槽：根据设计要求和地面勘测结果，在地面上开挖需要铺设电缆的沟槽。

沟槽的宽度和深度应根据电缆的规格和要求进行设计，保证电缆的安全铺设。

2. 埋设电缆：在开挖好的沟槽中，将需要铺设的电缆一段段地逐步铺设进去。

在铺设电缆时，需要注意电缆的弯曲半径和接头的处理，保证电缆的质量和信号传输的稳定性。

3. 埋设保护管道：为了保护电缆免受外界环境和机械损害，通常会在电缆外面再加设一层保护管道。

保护管道的材质和尺寸应根据电缆规格和工程要求进行选择。

4. 进行接地处理：在电缆直埋施工中，接地是非常重要的一环，可以有效地保护电缆和设备免受雷击和静电等影响。

在电缆末端和接口处应进行专门的接地处理。

5. 填埋恢复：在电缆铺设完成后，需要对沟槽进行恢复填埋，同时进行土壤的夯实和整平工作，保证地面的平整和安全。

6. 进行绝缘测试：在电缆直埋施工完成后，需要对电缆进行绝缘测试，以确认电缆的运行稳定性和安全性。

测试结果符合规定要求后，方可投入使用。

基本要求1、电缆敷设前后必须用500伏兆欧表测量绝缘电阻，一般不低于10兆欧。

2、电缆芯线应采用圆套管连接。

套管一般分为铜套管和铝套管，铜芯电缆用铜套管压接，铜套管为含铜99.9%以上的铜管制成，壁厚不小于lnini,长度是套管直径的8-10倍；铝芯电缆用铝套管压接，铝套管的含铝应不小于99. 6%,壁厚不小于1.2mm,长度同样是套管直径的8-10 倍；如果敷设的电缆是铜芯和铝芯电缆的连接，应采用铜铝过渡接头，并且需要对铜铝过渡接头在与导线压接前进行退火处理。

3、在地埋电缆线路的接头和转角处必须设置手孔井或标桩，为便于维修和查勘，手孔井的间距应小于50m。

4、在电缆沟、手孔井内以及进入控制箱、配电柜的电缆和中间接头、终端头均应配有记载电缆规格、型号、线路名称或回路号数的电缆指示牌。

5、电缆连接的中间头或终端头必须密封防水。

剖切电缆线是不能将电缆线芯绝缘外皮损伤。

每次的电缆线路施工都应有施工的原始记录，这其中包括：电缆型号、规格、长度、安装日期、中间接头和终端头的编号。

这样做的好处是可以防止电缆线路的变动和修改，方便地埋电缆线路的查勘和维修。

基本要求1、电缆敷设前后必须用500伏兆欧表测量绝缘电阻，一般不低于10兆欧。

2、电缆芯线应采用圆套管连接。

套管一般分为铜套管和铝套管，铜芯电缆用铜套管压接，铜套管为含铜99.9%以上的铜管制成，壁厚不小于lnini,长度是套管直径的8-10倍；铝芯电缆用铝套管压接，铝套管的含铝应不小于99. 6%,壁厚不小于1.2mm,长度同样是套管直径的8-10 倍；如果敷设的电缆是铜芯和铝芯电缆的连接，应采用铜铝过渡接头，并且需要对铜铝过渡接头在与导线压接前进行退火处理。

3、在地埋电缆线路的接头和转角处必须设置手孔井或标桩，为便于维修和查勘，手孔井的间距应小于50m。

4、在电缆沟、手孔井内以及进入控制箱、配电柜的电缆和中间接头、终端头均应配有记载电缆规格、型号、线路名称或回路号数的电缆指示牌。
