陕煤集团黄陵建庄矿业有限公司建北煤矿井上下控制测量方案项目承担单位（盖章）:设计撰写：审核意见：审核人：年月日项目批准单位（盖章）:审批意见：审批人：年月日陕西天晴数码信息工程有限公司二零零九年十月I．技术方案：建北煤矿井上下控制测量方案一、概述建北煤矿地处黄陵县腰坪乡境内，与铜川市焦坪矿区相邻，矿区属山区黄土高原地貌，地形起伏极大，平均海拔约1300m左右，沟深山陡，植被茂密，当地道路正在施工，交通极为不便。
建北煤矿交通路线见下图1。
建北煤矿图1 建北煤矿交通路线示意图建北矿井主井、副井、风井均采用斜井的开拓方式，设计年生产能力为240万吨，设计服务年限60年，其井田位置见下图2。
建北煤矿图2 建北煤矿井田位置示意图受陕煤集团黄陵建庄矿业有限公司(甲方)的邀请,陕西天晴数码信息工程有限公司针对甲方建北煤矿井上下控制测量的项目，实施地面控制网的恢复和井下控制测量的延伸等工作，依照甲方对矿山开采的控制测量工作的基本要求提出本技术方案。
二、实施井上下控制测量工作的意义与内容建北煤矿的矿井建设工作接近尾声，地面建、构筑物按设计方案和要求已基本建设完成；井下巷道在原有主、副井与风井的巷道贯通之后，又向前延伸至一盘区，正在掘进101工作面。
由于建井时期在修建各类建、构筑物的时候，对控制网造成了相当大的破坏，仅剩下一个控制点，无法满足工程建设的需要。
井下控制测量因施工单位对巷道的处理，控制点也所剩无几，不能满足巷道延伸控制的需要。
因此，尽快恢复地面控制网和延伸井下控制已是当务之急。
其工作包括以下几个方面：（1）工业广场与风井之间平面和高程控制测量；（2）通过副斜井的井下平面和高程控制测量；（3）井下陀螺定向。
三、技术设计(一) 作业依据1.中华人民共和国能源部制定.煤矿测量规程.煤炭工业出版社.1989年；2.中国统配煤矿总公司生产局.煤矿测量手册.煤炭工业出版社.1990年；3. 中华人民共和国测绘行业标准《全球定位系统（GPS）测量规范》GBT 18314-2001；4．中华人民共和国测绘行业标准《国家三、四等水准测量规范》GB 12898-91。

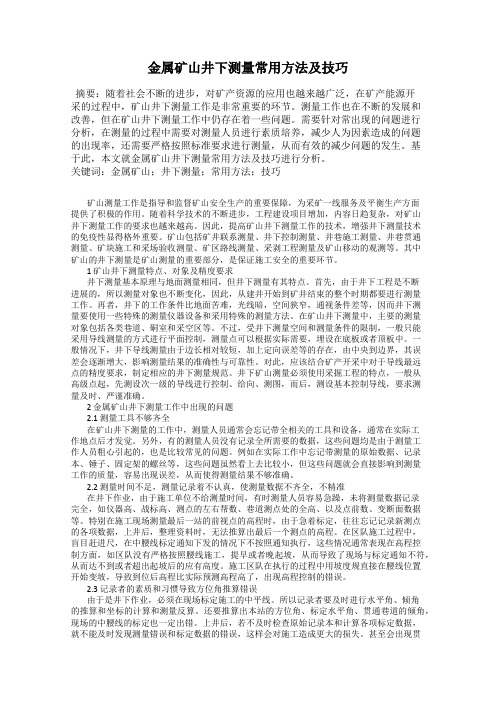

金属矿山井下测量常用方法及技巧摘要：随着社会不断的进步，对矿产资源的应用也越来越广泛，在矿产能源开采的过程中，矿山井下测量工作是非常重要的环节。
测量工作也在不断的发展和改善，但在矿山井下测量工作中仍存在着一些问题。
需要针对常出现的问题进行分析，在测量的过程中需要对测量人员进行素质培养，减少人为因素造成的问题的出现率，还需要严格按照标准要求进行测量，从而有效的减少问题的发生。
基于此，本文就金属矿山井下测量常用方法及技巧进行分析。
关键词：金属矿山；井下测量；常用方法；技巧矿山测量工作是指导和监督矿山安全生产的重要保障，为采矿一线服务及平衡生产方面提供了积极的作用。
随着科学技术的不断进步，工程建设项目增加，内容日趋复杂，对矿山井下测量工作的要求也越来越高。
因此，提高矿山井下测量工作的技术，增强井下测量技术的免疫性显得格外重要。
矿山包括矿井联系测量、井下控制测量、井巷施工测量、井巷贯通测量、矿块施工和采场验收测量、矿区路线测量、采剥工程测量及矿山移动的观测等。
其中矿山的井下测量是矿山测量的重要部分，是保证施工安全的重要环节。
1 矿山井下测量特点、对象及精度要求井下测量基本原理与地面测量相同，但井下测量有其特点。
首先，由于井下工程是不断进展的，所以测量对象也不断变化，因此，从建井开始到矿井结束的整个时期都要进行测量工作。
再者，井下的工作条件比地面苦难，光线暗，空间狭窄，通视条件差等，因而井下测量要使用一些特殊的测量仪器设备和采用特殊的测量方法。
在矿山井下测量中，主要的测量对象包括各类巷道、硐室和采空区等。
不过，受井下测量空间和测量条件的限制，一般只能采用导线测量的方式进行平面控制，测量点可以根据实际需要，埋设在底板或者顶板中。
一般情况下，井下导线测量由于边长相对较短，加上定向误差等的存在，由中央到边界，其误差会逐渐增大，影响测量结果的准确性与可靠性。
对此，应该结合矿产开采中对于导线最远点的精度要求，制定相应的井下测量规范。
测绘技术M apping technology矿山井下贯通测量误差探讨与控制赵美好，赵百吉（山东黄金归来庄矿业有限公司，山东 临沂 ２７３３００）摘 要：为了提高矿山井下贯通测量精度，为井下巷道的掘进方向提供重要依据和保障，分析测量误差数据，并设计矿山井下贯通测量误差控制方法。
分析矿山井下贯通测量工艺，结合不同的测量工艺过程划分误差数据类型。
针对不同类型的误差数据，分别从地面测距、地面测角、井下测距、井下测角四个角度，预计贯通测量误差。
以估算的测量误差为基础，实现对贯通测量误差的控制。
将设计的误差控制方法应用到实际的矿山井下贯通测量工作当中，通过与传统控制方法的对比，发现应用设计控制方法得出的贯通测量结果更接近实际数据，即设计方法的控制效果更优。
关键词：矿山；井下贯通；贯通测量；测量误差控制中图分类号：ＴＤ１７５ 文献标识码：Ａ 文章编号：１００２－５０６５（２０２０）１５－００２６－２Discussion and control of through survey error in underground mineZHAO Mei-hao, ZHAO Bai-ji（Ｓｈａｎｄｏｎｇ Ｇｏｌｄｅｎ ｒｅｔｕｒｎ ｖｉｌｌａｇｅ Ｍｉｎｉｎｇ Ｃｏ．， Ｌｔｄ． Ｌｉｎｙｉ ２７３３００，Ｃｈｉｎａ）Abstract: Ｉｎ ｏｒｄｅｒ ｔｏ ｉｍｐｒｏｖｅ ｔｈｅ ａｃｃｕｒａｃｙ ｏｆ ｍｉｎｅ ｔｈｒｏｕｇｈ ｍｅａｓｕｒｅｍｅｎｔ ａｎｄ ｐｒｏｖｉｄｅ ｉｍｐｏｒｔａｎｔ ｂａｓｉｓ ａｎｄ ｇｕａｒａｎｔｅｅ ｆｏｒ ｔｈｅ ｈｅａｄｉｎｇ ｄｉｒｅｃｔｉｏｎ ｏｆ ｕｎｄｅｒｇｒｏｕｎｄ ｒｏａｄｗａｙ， ｔｈｅ ｍｅａｓｕｒｅｍｅｎｔ ｅｒｒｏｒ ｄａｔａ ｉｓ ａｎａｌｙｚｅｄ ａｎｄ ｔｈｅ ｃｏｎｔｒｏｌ ｍｅｔｈｏｄ ｏｆ ｍｉｎｅ ｔｈｒｏｕｇｈ ｍｅａｓｕｒｅｍｅｎｔ ｅｒｒｏｒ ｉｓ ｄｅｓｉｇｎｅｄ． Ｔｈｉｓ ｐａｐｅｒ ａｎａｌｙｚｅｓ ｔｈｅ ｔｈｒｏｕｇｈ ｓｕｒｖｅｙ ｔｅｃｈｎｏｌｏｇｙ ｏｆ ｕｎｄｅｒｇｒｏｕｎｄ ｍｉｎｅ， ａｎｄ ｄｉｖｉｄｅｓ ｔｈｅ ｅｒｒｏｒ ｄａｔａ ｔｙｐｅ ａｃｃｏｒｄｉｎｇ ｔｏ ｄｉｆｆｅｒｅｎｔ ｍｅａｓｕｒｅｍｅｎｔ ｐｒｏｃｅｓｓ． Ａｃｃｏｒｄｉｎｇ ｔｏ ｄｉｆｆｅｒｅｎｔ ｔｙｐｅｓ ｏｆ ｅｒｒｏｒ ｄａｔａ， ｔｈｅ ｔｈｒｏｕｇｈ ｍｅａｓｕｒｅｍｅｎｔ ｅｒｒｏｒ ｉｓ ｅｓｔｉｍａｔｅｄ ｆｒｏｍ ｆｏｕｒ ａｓｐｅｃｔｓ： ｓｕｒｆａｃｅ ｒａｎｇｉｎｇ， ｓｕｒｆａｃｅ ａｎｇｌｅ ｍｅａｓｕｒｉｎｇ， ｕｎｄｅｒｇｒｏｕｎｄ ｒａｎｇｉｎｇ ａｎｄ ｄｏｗｎｈｏｌｅ ａｎｇｌｅ ｍｅａｓｕｒｉｎｇ． Ｂａｓｅｄ ｏｎ ｔｈｅ ｅｓｔｉｍａｔｅｄ ｍｅａｓｕｒｅｍｅｎｔ ｅｒｒｏｒ， ｔｈｅ ｔｈｒｏｕｇｈ ｍｅａｓｕｒｅｍｅｎｔ ｅｒｒｏｒ ｉｓ ｃｏｎｔｒｏｌｌｅｄ． Ｔｈｅ ｄｅｓｉｇｎ ｅｒｒｏｒ ｃｏｎｔｒｏｌ ｍｅｔｈｏｄ ｉｓ ａｐｐｌｉｅｄ ｔｏ ｔｈｅ ａｃｔｕａｌ ｍｉｎｅ ｔｈｒｏｕｇｈ ｓｕｒｖｅｙ． Ｔｈｒｏｕｇｈ ｔｈｅ ｃｏｍｐａｒｉｓｏｎ ｗｉｔｈ ｔｈｅ ｔｒａｄｉｔｉｏｎａｌ ｃｏｎｔｒｏｌ ｍｅｔｈｏｄ， ｉｔ ｉｓ ｆｏｕｎｄ ｔｈａｔ ｔｈｅ ｔｈｒｏｕｇｈ ｍｅａｓｕｒｅｍｅｎｔ ｒｅｓｕｌｔ ｏｂｔａｉｎｅｄ ｂｙ ｔｈｅ ｄｅｓｉｇｎ ｃｏｎｔｒｏｌ ｍｅｔｈｏｄ ｉｓ ｃｌｏｓｅｒ ｔｏ ｔｈｅ ａｃｔｕａｌ ｄａｔａ， ｔｈａｔ ｉｓ， ｔｈｅ ｃｏｎｔｒｏｌ ｅｆｆｅｃｔ ｏｆ ｔｈｅ ｄｅｓｉｇｎ ｍｅｔｈｏｄ ｉｓ ｂｅｔｔｅｒ．Keywords: ｍｉｎｅ； ｕｎｄｅｒｇｒｏｕｎｄ ｔｈｒｏｕｇｈ； ｔｈｒｏｕｇｈ ｓｕｒｖｅｙ； ｍｅａｓｕｒｅｍｅｎｔ ｅｒｒｏｒ ｃｏｎｔｒｏｌ矿山井下贯通测量可以获取实际的贯通误差值，并以此作为下一步调整施工中线的依据，从而获得一条调整后的井下中心作为扩大断面、衬砌以及在矿山井下中铺设相关设备的依据。

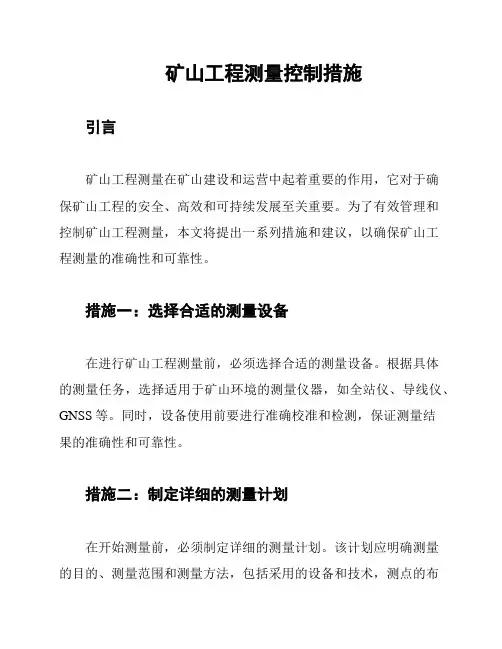

矿山工程测量控制措施引言矿山工程测量在矿山建设和运营中起着重要的作用，它对于确保矿山工程的安全、高效和可持续发展至关重要。
为了有效管理和控制矿山工程测量，本文将提出一系列措施和建议，以确保矿山工程测量的准确性和可靠性。
措施一：选择合适的测量设备在进行矿山工程测量前，必须选择合适的测量设备。
根据具体的测量任务，选择适用于矿山环境的测量仪器，如全站仪、导线仪、GNSS等。
同时，设备使用前要进行准确校准和检测，保证测量结果的准确性和可靠性。
措施二：制定详细的测量计划在开始测量前，必须制定详细的测量计划。
该计划应明确测量的目的、测量范围和测量方法，包括采用的设备和技术，测点的布置和测量时间等。
同时，要结合实际情况和工程要求，科学合理地确定测量精度和控制要求。
措施三：实施现场测量控制在进行现场测量时，必须采取控制措施来确保测量的准确性和可靠性。
首先，应仔细设置和标定测点，保证测点的稳定性和可追溯性。
其次，应合理选择和使用测量仪器，遵循正确的操作技术和操作规范。
同时，还要注意测量过程中可能存在的误差和不确定性，并采取相应的纠正和补偿措施。
措施四：数据管理和质量控制对于测量得到的数据，必须进行有效的管理和质量控制。
首先，要建立完善的数据管理系统，对测量数据进行及时、准确地录入、存储和备份。
其次，要进行数据的质量控制，包括数据的验证、校核和合理性分析等。
同时，要确保数据的完整性和安全性，防止数据丢失和篡改。
措施五：培训和监督管理为了保证矿山工程测量的质量，还需要进行培训和监督管理。
培训可以提高工作人员的测量技术和操作能力，使其能够正确、熟练地使用测量设备和技术。
监督管理可以确保测量工作按照规定的流程和要求进行，防止测量过程中出现违规行为和疏漏。
结论通过以上措施和建议，可以有效管理和控制矿山工程测量。
这将有助于确保矿山工程的安全、高效和可持续发展。
同时，这也可以提高矿山工程测量的准确性和可靠性，为矿山工程的设计、施工和管理提供科学依据和支持。

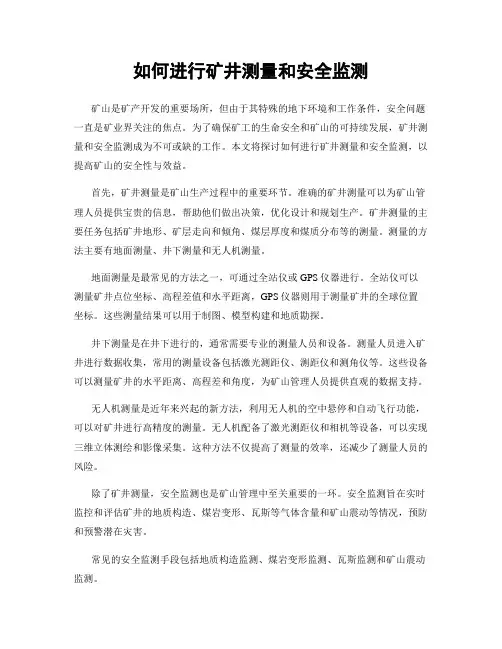

如何进行矿井测量和安全监测矿山是矿产开发的重要场所，但由于其特殊的地下环境和工作条件，安全问题一直是矿业界关注的焦点。
为了确保矿工的生命安全和矿山的可持续发展，矿井测量和安全监测成为不可或缺的工作。
本文将探讨如何进行矿井测量和安全监测，以提高矿山的安全性与效益。
首先，矿井测量是矿山生产过程中的重要环节。
准确的矿井测量可以为矿山管理人员提供宝贵的信息，帮助他们做出决策，优化设计和规划生产。
矿井测量的主要任务包括矿井地形、矿层走向和倾角、煤层厚度和煤质分布等的测量。
测量的方法主要有地面测量、井下测量和无人机测量。
地面测量是最常见的方法之一，可通过全站仪或GPS仪器进行。
全站仪可以测量矿井点位坐标、高程差值和水平距离，GPS仪器则用于测量矿井的全球位置坐标。
这些测量结果可以用于制图、模型构建和地质勘探。
井下测量是在井下进行的，通常需要专业的测量人员和设备。
测量人员进入矿井进行数据收集，常用的测量设备包括激光测距仪、测距仪和测角仪等。
这些设备可以测量矿井的水平距离、高程差和角度，为矿山管理人员提供直观的数据支持。
无人机测量是近年来兴起的新方法，利用无人机的空中悬停和自动飞行功能，可以对矿井进行高精度的测量。
无人机配备了激光测距仪和相机等设备，可以实现三维立体测绘和影像采集。
这种方法不仅提高了测量的效率，还减少了测量人员的风险。
除了矿井测量，安全监测也是矿山管理中至关重要的一环。
安全监测旨在实时监控和评估矿井的地质构造、煤岩变形、瓦斯等气体含量和矿山震动等情况，预防和预警潜在灾害。
常见的安全监测手段包括地质构造监测、煤岩变形监测、瓦斯监测和矿山震动监测。
地质构造监测通过测量矿井周边地质构造的变化，了解断层、断裂和岩层变形等情况，以及矿山的稳定性和安全性。
常用的地质构造监测手段有地质雷达、地下电磁法和地下水位监测等。
煤岩变形监测是监测矿井煤岩变形和采空区进展的方法。
常见的监测手段有位移传感器、测压仪和光纤测拉力等。
矿山建设中的施工测量与控制技术在矿山建设的过程中，施工测量与控制技术起着至关重要的作用。
它就像是矿山建设的“眼睛”，为整个工程提供精确的位置、形状和尺寸信息，确保施工的准确性和安全性。
矿山建设通常涉及到复杂的地形和地质条件，这使得施工测量工作面临着诸多挑战。
首先，矿山地区的地形起伏较大，可能存在陡峭的山坡、深谷和悬崖等，给测量设备的安置和观测带来困难。
其次，地下地质结构复杂，存在各种岩石层、断层和含水层，这要求测量工作不仅要关注地表情况，还要对地下情况进行准确探测。
此外，矿山建设中的施工环境往往较为恶劣，如粉尘、噪音、高温等，这些因素都会影响测量的精度和效率。
施工测量的主要任务包括建立施工控制网、进行地形测量、工程放样以及变形监测等。
施工控制网是整个测量工作的基础，它为后续的测量和施工提供了统一的坐标系统和基准。
在建立控制网时，需要根据矿山的规模、地形条件和施工要求，选择合适的控制点位置和测量方法。
一般来说，常用的测量方法有全站仪测量、GPS 测量等。
全站仪测量具有精度高、操作灵活的特点，适用于地形复杂的区域；GPS 测量则不受通视条件限制，能够快速获取控制点的坐标，但精度相对较低，在一些高精度要求的测量中需要与全站仪测量相结合。
地形测量是为了获取矿山建设区域的地形地貌信息，为设计和施工提供依据。
通过测量地形的高程、坡度、坡向等参数，可以绘制出详细的地形图。
在地形测量中，除了使用传统的水准仪和经纬仪进行测量外，现在越来越多的采用无人机摄影测量技术。
无人机可以快速获取大面积的地形影像，通过后期处理生成高精度的数字地形模型，大大提高了测量效率。
工程放样是将设计图纸上的建筑物或构筑物的位置在实地标定出来，确保施工按照设计要求进行。
在矿山建设中，常见的放样对象有井筒、巷道、硐室等。
放样时需要根据控制点的坐标和设计坐标，计算出放样数据，并使用测量仪器进行实地标定。
为了保证放样的精度，通常需要进行多次测量和校核。
井下控制测量方法和要求井下控制测量方法和要求1.井下测量工作的特点和基本方法井下平面控制均以导线的形式沿巷道布设，随巷道施工，测量导线不断推进，最终将形成全矿井的测量控制网，实现对井下平面测量的控制（包括巷道或硐室的中线、腰线，以及满足贯穿测量要求等）；并形成测绘和标定井下巷道、硐室、回采工作面等的平面位置的根底。
这些测量资料将在矿井建成交工时移交给生产单位使用。
以前井下导线多用“经纬仪钢尺导线”方法，现在已有“光电测距导线”、“全站仪导线”和“陀螺定向一光电测距导线”等方法（见IG411013）。
2.井下平面控制测量我国有关矿山部门规定，井下平面控制分为基本控制和采区控制两类，这两类控制都应敷设成闭（附）合导线或复测支导线。
基本控制导线按照测角精度分为±7“和±15”两级，一般从井底车场的起始边开始，沿矿井主要巷道（井底车场，水平大巷，集中上、下山等）敷设，通常每隔1. 5～2. okm应加测一条陀螺定向边，以提供检核和角度平差条件。
采区控制导线的测角精度分为±15“和±30”两级，沿采区上、下山，中间巷道或片盘运输巷道以及其他次要巷道敷设。
在井下使用陀螺经纬仪时，应严格遵守煤矿安全规程的有关规定。
3.井下高程控制测量井下高程点和经纬仪导线点的高程，在主要水平巷道中，应用水准测量方法确定。
在其他巷道中，可根据具体情况采用水准测量或三角高程测量方法确定。
水准测量应使用精度不低于DSi.级的水准仪和普通水准尺开展。
4.测点的设置（1）导线点井下经纬仪导线点分永久点和临时点两种。
所有测点应统一编号，并将编号明显地标记在点的附近。
永久导线点应设在矿井主要巷道的碹顶上或巷道顶底板的稳定岩石中。
一般每隔300～500m设置一组，每组至少应有三个相邻点。
有条件时，也可在主要巷道中全部埋设永久导线点。
（2）高程点井下高程点应设在巷道顶、底板或两帮的稳定岩石中、碹体上或井下永久固定设备的根底上。
世界有色金属 2023年 7月上28测绘技术M apping technology全站仪在矿山井下平面控制测量的应用王 龙，朱 杰（甘肃省地质矿产勘查开发局第一地质矿产勘查院，甘肃 天水 ７４１０２０）摘 要：在矿山井下作业中，井下测量是十分重要的工作内容，井下测量有两种类型，其一为井下平面控制测量，其二为高程控制测量。
根据测量精度不同，可将平面测量分为两种，包括基本平面控制测量以及采区平面控制测量。
在矿山井下平面测量中，全站仪“三架法”的应用较为常见，而本文在此基础上提出全站仪“四架法”，通过应用这一方法开展井下平面控制测量，测量结果精度更高，符合生产标准要求。
对此，本文首先对矿山井下平面控制测量的内容以及作用进行介绍，然后对全站仪进行分析，并对全站仪在矿山井下平面控制测量中的应用方式进行详细探究。
关键词：矿山井下；平面控制测量；全站仪中图分类号：ＴＤ１７８ 文献标识码：Ａ 文章编号：１００２－５０６５（２０２３）１３－００２８－３Application of total station in mine horizontal control surveyWANG Long, ZHU Jie（Ｔｈｅ Ｆｉｒｓｔ Ｇｅｏｌｏｇｉｃａｌ ａｎｄ Ｍｉｎｅｒａｌ Ｅｘｐｌｏｒａｔｉｏｎ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｇａｎｓｕ Ｐｒｏｖｉｎｃｉａｌ Ｂｕｒｅａｕ ｏｆ Ｇｅｏｌｏｇｉｃａｌ ａｎｄ Ｍｉｎｅｒａｌ Ｅｘｐｌｏｒａｔｉｏｎ ａｎｄ Ｄｅｖｅｌｏｐｍｅｎｔ， Ｔｉａｎｓｈｕｉ ７４１０２０，Ｃｈｉｎａ）Abstract: Ｉｎ ｔｈｅ ｕｎｄｅｒｇｒｏｕｎｄ ｏｐｅｒａｔｉｏｎ ｏｆ ｔｈｅ ｍｉｎｅ， ｔｈｅ ｕｎｄｅｒｇｒｏｕｎｄ ｓｕｒｖｅｙ ｉｓ ａ ｖｅｒｙ ｉｍｐｏｒｔａｎｔ ｗｏｒｋ ｃｏｎｔｅｎｔ． Ｔｈｅｒｅ ａｒｅ ｔｗｏ ｔｙｐｅｓ ｏｆ ｕｎｄｅｒｇｒｏｕｎｄ ｓｕｒｖｅｙ， ｏｎｅ ｉｓ ｔｈｅ ｕｎｄｅｒｇｒｏｕｎｄ ｐｌａｎｅ ｃｏｎｔｒｏｌ ｓｕｒｖｅｙ， ｔｈｅ ｏｔｈｅｒ ｉｓ ｔｈｅ ｅｌｅｖａｔｉｏｎ ｃｏｎｔｒｏｌ ｓｕｒｖｅｙ． Ａｃｃｏｒｄｉｎｇ ｔｏ ｄｉｆｆｅｒｅｎｔ ｍｅａｓｕｒｅｍｅｎｔ ａｃｃｕｒａｃｙ， ｐｌａｎｅ ｍｅａｓｕｒｅｍｅｎｔ ｃａｎ ｂｅ ｄｉｖｉｄｅｄ ｉｎｔｏ ｔｗｏ ｔｙｐｅｓ， ｉｎｃｌｕｄｉｎｇ ｂａｓｉｃ ｐｌａｎｅ ｃｏｎｔｒｏｌ ｍｅａｓｕｒｅｍｅｎｔ ａｎｄ ｍｉｎｉｎｇ ａｒｅａ ｐｌａｎｅ ｃｏｎｔｒｏｌ ｍｅａｓｕｒｅｍｅｎｔ． Ｉｎ ｔｈｅ ｕｎｄｅｒｇｒｏｕｎｄ ｐｌａｎｅ ｓｕｒｖｅｙ ｏｆ ｍｉｎｅｓ， ｔｈｅ ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｔｈｅ ｔｏｔａｌ ｓｔａｔｉｏｎ ＂ｔｈｒｅｅ ｆｒａｍｅ ｍｅｔｈｏｄ＂ ｉｓ ｍｏｒｅ ｃｏｍｍｏｎ， ｂｕｔ ｔｈｉｓ ｐａｐｅｒ ｐｒｏｐｏｓｅｓ ｔｈｅ ｔｏｔａｌ ｓｔａｔｉｏｎ ＂ｆｏｕｒ ｆｒａｍｅ ｍｅｔｈｏｄ＂ ｏｎ ｔｈｉｓ ｂａｓｉｓ． Ｔｈｒｏｕｇｈ ｔｈｅ ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｔｈｉｓ ｍｅｔｈｏｄ ｔｏ ｃａｒｒｙ ｏｕｔ ｔｈｅ ｕｎｄｅｒｇｒｏｕｎｄ ｐｌａｎｅ ｃｏｎｔｒｏｌ ｓｕｒｖｅｙ， ｔｈｅ ｓｕｒｖｅｙ ｒｅｓｕｌｔｓ ｈａｖｅ ｈｉｇｈｅｒ ａｃｃｕｒａｃｙ ａｎｄ ｍｅｅｔ ｔｈｅ ｒｅｑｕｉｒｅｍｅｎｔｓ ｏｆ ｐｒｏｄｕｃｔｉｏｎ ｓｔａｎｄａｒｄｓ． Ｉｎ ｔｈｉｓ ｒｅｇａｒｄ， ｔｈｉｓ ｐａｐｅｒ ｆｉｒｓｔ ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ｃｏｎｔｅｎｔ ａｎｄ ｒｏｌｅ ｏｆ ｔｈｅ ｍｉｎｅ ｕｎｄｅｒｇｒｏｕｎｄ ｐｌａｎｅ ｃｏｎｔｒｏｌ ｓｕｒｖｅｙ， ｔｈｅｎ ａｎａｌｙｚｅｓ ｔｈｅ ｔｏｔａｌ ｓｔａｔｉｏｎ， ａｎｄ ｅｘｐｌｏｒｅｓ ｔｈｅ ａｐｐｌｉｃａｔｉｏｎ ｍｏｄｅ ｏｆ ｔｈｅ ｔｏｔａｌ ｓｔａｔｉｏｎ ｉｎ ｔｈｅ ｍｉｎｅ ｕｎｄｅｒｇｒｏｕｎｄ ｐｌａｎｅ ｃｏｎｔｒｏｌ ｓｕｒｖｅｙ ｉｎ ｄｅｔａｉｌ．Keywords: ｕｎｄｅｒｇｒｏｕｎｄ ｍｉｎｅ； Ｈｏｒｉｚｏｎｔａｌ ｃｏｎｔｒｏｌ ｓｕｒｖｅｙ； ｔｏｔａｌ ｓｔａｔｉｏｎ收稿日期：２０２３－０４作者简介：王龙，男，生于１９８９年，汉族，甘肃天水人，本科，工程师，研究方向：数字化测绘。
使用测绘仪器进行矿山测量的方法引言：矿山测量是矿业开发及矿山管理的重要环节之一。
传统的测量方法已经无法满足矿山工程建设的需求，而现代的测绘仪器为矿山测量提供了更高效、准确的解决方案。
本文将介绍使用测绘仪器进行矿山测量的方法，旨在帮助读者了解现代测绘技术在矿山领域的应用。
一、地面控制测量地面控制测量是进行矿山测量的基本环节。
通过建立一系列的控制点，可以确定矿山区域内各个测量点的空间位置，并提供坐标基准。
传统的地面控制测量依赖于全站仪和三角测量等方法，手动测量需要耗费大量的时间和人力，且精度有限。
而现代的全球定位系统（GPS）及卫星导航技术可以实现高精度、快速的地面控制测量。
利用GPS技术，可以通过移动式的控制点进行实时测量，提高了测量效率和准确性。
二、地形测量矿山工程的设计和规划需要对矿山周围的地形进行详细测量。
地形测量可以确定地面的高程和地形特征，如山脊、沟壑等，有助于矿山的水文分析、地质勘探等工作。
传统的地形测量方法包括大地测量和水准测量，但这些方法存在测量范围受限，测量精度不高等问题。
现代的测绘仪器，如激光扫描仪、无人机遥感技术，可以快速获取大范围的地形数据，并生成高精度的数字地面模型。
通过这些技术的应用，地形测量可以在短时间内完成，且结果准确可靠。
三、体积测量矿山的储量及产量是评估矿山价值和规划开采方案的重要指标。
传统的体积测量方法主要依靠人工测量、剖面测量等方法，难以保证测量结果的准确性和全面性。
现代的测绘仪器，如激光扫描仪和雷达测量仪，可以进行三维点云数据的采集和处理，实现矿山体积的快速测量。
同时，配合使用测量软件进行数据处理，可以落地生成丰富的计算结果和分析图表，为矿山管理和决策提供科学依据。
四、变形监测矿山工程建设及开采过程中，往往会产生地表和地下结构的变形。
及时监测矿山变形情况对于工程的安全和稳定性至关重要。
传统的变形监测方法主要依赖于人工进行周期性调查，效率低且结果有一定误差。
矿山井下巷道测量探讨摘要：在布设矿区测量控制网时，应在井口附近建立平面控制点和高程控制点，以便将地面的平面坐标系统和高程系统传递到井下，这类基准点被称为近井点和井口高程基点。
由近井点通过井筒将地面坐标和方位角传递到井下井底车场的固定边上，以这个边作为起始边，沿矿井主要巷道敷设井下平面控制网。
由于在井下巷道中进行测量工作，不宜采用三角网、三边网或边角网，只能建立导线或导线网作为井下平面测量控制。
因此，矿山井下平面控制测量实际上是导线测量。
由此可知，井下巷道测量的主要任务是导线测量。
关键词：矿山井下巷道测量；控制导线；测量工艺中图分类号：TD175文献标识码：A引言井下巷道测量工作环境复杂，测量难度较高一直是矿山测绘工作的难点之一。
井下巷道测试根据测试工艺以及测试位置可以分为平面测量和高程测量两个部分。
巷道测试是保障矿井安全生产以及规划发展的重要测试工作，其测量工作质量对矿井开采施工的施工效率、施工方法选择的正确性以及施工安全有较大的影响，课题研究由此出法，对现阶段我国矿山井下巷道测量技术展开探讨，分析优势劣势，并提出对应的完善策略。
1巷道平面测量巷道测量工艺中，首先要选择合理的导线点，导线点需要根据测试具体要求和测试内容制定具体的设置地点，一般分为永久性导线点和临时导向点两种。
其中永久导线点一般在顶板后位置安放，也有部分设置在顶板附近的物理性质相对稳定的岩石中，临时导线点设置地点较多可以根据巷道环境进行选择，多设置于顶板岩石和结构钢架中。
为了便于管理和识别，导线点设置后应对其进行编号，并绘制识别效果明显的编号标识。
导线点的设置方式根据设置位置区别主要分为三种，其一，在顶板上利用三角顶进行固定，固定后进行固定剂或水泥浇筑。
其二，在顶板导线点位置安装木质框架，在木质框架安装带孔三角测试钉和线绳。
其三，在巷道的钢制框体支架后方嵌入木质辅助固定条，然后使用对应的机械设备打入测钉，完成导线井下测距以及测角的测量原理与地面测量基本一致，但由于井下巷道测量环境的特殊性，测量过程中数值的观测方法以及测量方法均存在较大的差别。
矿山井下控制测量
第一节井下平面控制测量
井下平面控制分为基本控制和采区控制两类。
基本控制导线应沿矿井斜井、平硐、水平大巷等主要巷道敷设。
采区控制导线应沿采区巷道敷设。
永久点应当布设在矿井的主要巷道中，一般每隔300~500m设置一组，每组至少应有三个相邻点。
在布设井下基本控制导线时，一般每隔3km应加测陀螺定向边。
对于已建立井下控制网的矿井，在条件允许时，应用加测陀螺定向边的方法改建井下平面控制网，以提高其精度。
基本控制导线按测角精度分为±5″、±7″两级，采区控制导线按测角精度分为±7″、±15″两级。
采区长度超过一千米的巷道和小煤柱工作面巷道，均应施测7″级控制导线。
两类控制导线都应敷设成闭（附）合导线或复测支导线。
（一）基本控制导线的主要技术指标参照表14选定。
表14
（二）采区控制导线的主要技术指标参照表15选定。
注：表中复测支导线相对闭合差计算中的导线长度采用两次施测导线之和。
井下控制导线水平角观测，所采用的仪器和作业要求应符合表16规定。
表16
在倾角小于30°的井巷中，水平角的观测限差应符合表17规定。
在倾角大于30°的井巷中，各项限差可为表17中规定的1.5倍。
在倾角大于15°或视线一边水平而另一边的倾角大于15°的主要井巷中，水平角宜用测回法。
在观测过程中水准气泡偏离不得超过一格，否则应整平后重测。
井下测距的作业要求：
（一）下井作业前，应对全站仪进行检验和校正；
（二）测定气压读至100Pa，气温读到1℃；
（三）每条边的测回数不得小于两个。
采用单向观测或往返（或不同时间）观测时，其限差为：一测回读数较差不大于10mm，单程测回间较差不大于15mm；往返（或不同时间）观测同一边长时，化算为水平距离（经气象和倾斜改正）后的互差，不得大于1/6000；
（四）作业人员必须受过专业训练，并按全站仪使用说明书的规定操作和维护仪器；
（五）仪器严禁淋水和拆卸。
应建立电源使用卡片，定期充电。
第二节井下高程控制测量
井下高程点的高程，可采用水准测量或三角高程测量方法确定，三角高程测量必须进行往返观测。
三角高程测量的垂直角观测精度要求见表18。
仪器高和觇标高应在观测开始前和结束后各丈量一次。
两次丈量的互差不得大于4mm，取其平均值作为丈量结果。
相邻两点往返测高差的互差不应大于10mm+0.3mm×τ（τ为导线水平边长，以m为单位）；往返边长的互差不应大于2倍的仪器标称精度，三角高程导线的高程闭合差不应大于±100mm L（L为导线长度，以km为单位）。
表18
三角高程闭合差可按导线边长成正比例分配。
复测支导线最终点的高程应取两次测量结果的平均值。
第三节导线的延长
基本控制导线一般应每隔300~500m延长一次。
采区控制导线应随巷道掘进每30~100m延长一次。
第三十七条在延长导线之前，必须对上次所测量的最后一个水平角按相应的测角精度进行检查，两次观测水平角的不符值不得超过下列规定：
5″导线 10″
7″导线 15″
15″导线 20″
基本控制导线的边长小于15m时，两次观测水平角的不符值可适当放宽，但不得超过上列限差的1.5倍。
如不符合上述要求，应继续向后检查，直至符合后，方可由此向前延长导线。
为避免用错测点，边长也应检查。
第四节内业计算
观测工作结束后，应及时整理和检查外业观测原始记录，检查记录中所有计算是否正确，观测成果是否满足各项限差要求等。
确认观测成果符合本规程规定后，方可进行计算。
井下基本控制导线用全站仪观测边长，应包括以下内容：记录的整理计算和检查；气象改正计算；加、乘常数的改正计算；高程归化和投影改正计算等。
加入各项改正数后往返观测（或不同时间的单向观测）的水平边长的互差不超过
1/6000时，取其平均值作为观测结果。
井下导线的坐标方位角闭合差应不超过表19的规定。
角度闭合差不超过表19规定时，进行简易平差并进行精度评定。
表19
注：n为闭（附）合导线的总站数；n1、n2分别为复测支导线第一次和第二次测量的总站数；m a1、m a2分别为附合导线起始边和附合边的坐标方位角中误差；mβ为导线测角中误差。
井下导线观测、记录、计算取位应符合表20规定。
表20。
