给排水学科知识点总结一、给排水系统概述1. 给排水系统的定义给排水系统是指用于供水和排水的管道、设备和管道配件的系统，是建筑物的重要基础设施之一。
2. 给排水系统的作用给排水系统主要用于供水、供热、排水和排污等功能，保障了建筑物内外部的卫生和生活环境。
3. 给排水系统的分类给排水系统包括室内给水系统、室内排水系统、室外给水系统和室外排水系统。
二、室内给水系统1. 给水系统的组成给水系统由水源、水箱、管道系统、阀门、水表等组成，其主要任务是向建筑物内部供应清洁卫生的饮用水。
2. 给水系统的管道选择给水系统的管道一般选用耐腐蚀、耐压、抗冲击的材料，如不锈钢、铜、PVC等。
3. 给水系统的布局给水系统的布局应根据建筑物的用途和结构特点合理布置，保证水流畅、水质卫生。
三、室内排水系统1. 排水系统的组成室内排水系统包括排水管道、排水设备、排水配件等，其主要作用是将建筑物内部的污水排出。
2. 排水管道的设计排水管道的设计应考虑排水量、排水速度、管道坡度等因素，以保证排水畅通。
3. 排水设备及配件排水设备和配件主要包括下水道、地漏、排水弯、排气阀等，其作用是将污水及时排出，保持卫生环境。
四、室外给水系统1. 室外给水系统的设计室外给水系统的设计应考虑用水量、管道布置、水质保护等因素，以保证给水的可靠性和水质的卫生安全。
2. 室外给水系统的管道材料室外给水系统的管道一般选用钢管、塑料管道等耐腐蚀、抗压的材料。
3. 室外给水系统的维护室外给水系统的维护应定期检查管道及设备的状况，清理管道积水及杂物，以确保给水系统的正常运行。
五、室外排水系统1. 室外排水系统的设计室外排水系统的设计应考虑雨水排放、地势高低、排水坡度等因素，以保证雨水迅速排除，防止洪涝灾害。
2. 室外排水系统的排水设施室外排水系统的排水设施主要包括雨水井、雨水篦子、雨水管等，其作用是将雨水及时排放。
3. 室外排水系统的维护室外排水系统的维护应保持排水设施的畅通，及时清理积水和杂物，以确保排水系统的正常运行。
给排水概论知识点总结一、介绍给排水工程是城市基础设施工程的重要组成部分，它包括城市排水系统和给水系统。
排水系统包括雨水排水系统和污水排水系统，而给水系统则是将水源输送到城市居民和工业使用地点的系统。
给排水工程在城市建设中起着重要作用，它不仅影响着城市的环境卫生，还关乎着居民的生活质量。
因此，了解给排水工程的基本知识是非常重要的。
二、排水系统1. 雨水排水系统雨水排水系统是城市中用于排除降水的系统。
它包括雨水管道、雨水篦子、雨水口等设施，通过这些设施将雨水从城市中排出，防止城市内涝。
雨水排水系统的设计原则包括防洪、防渍、排泄及美化。
在设计时需要考虑城市的地形地势、雨水的流量、管道的设计及设施的设置等因素。
2. 污水排水系统污水排水系统是城市中用于排除生活污水和工业废水的系统。
它包括污水管道、污水处理厂、污水泵站等设施，通过这些设施将污水清理后排出城市，保护环境和居民健康。
污水排水系统的设计原则包括防臭、防根、防腐及防堵。
在设计时需要考虑城市的污水来源、管道的设计及设施的设置等因素。
三、给水系统给水系统是城市中用于将自然水源输送到居民和工业使用地点的系统。
它包括输水管道、水厂、水塔等设施，通过这些设施将水源输送到需要的地方。
给水系统的设计原则包括供水充足、水质优良、水压稳定及管网合理。
在设计时需要考虑城市的用水需求、水源的质量、管道的设计及设施的设置等因素。
四、水泵及水泵站水泵是给排水系统中重要的设备之一，它用于提升水的压力和流动。
水泵一般分为离心泵和排污泵两种类型，根据不同的需求选择适合的水泵。
水泵站是水泵的集合，用于将水从低处提升到高处。
水泵站一般分为生活污水泵站、雨水泵站和给水泵站等类型，根据不同的系统选择适合的水泵站。
五、水质及水质监测水质是给排水系统中一个非常重要的指标，它关乎着居民的健康和环境的保护。
因此，对水质进行监测是非常重要的。
水质监测主要包括对水源和排水口的水质监测。
监测项目主要包括生物化学需氧量（BOD）、化学需氧量（COD）、氨氮、总磷、总氮等指标。
给排水工程——基础知识范本一：给排水工程——基础知识1. 介绍1.1 给排水工程的定义和作用1.2 给排水工程的分类和组成部份1.3 给排水工程的重要性及应用领域2. 水资源和水循环2.1 水资源的概念和分类2.2 水循环的过程和机制2.3 水资源利用与保护3. 给水系统3.1 给水系统的组成与结构3.2 水源及水源处理工艺3.3 水质监测和水质指标3.4 管网设计和施工3.5 给水设备及维护保养4. 排水系统4.1 排水系统的组成与结构4.2 城市雨水排水系统4.3 城市污水排水系统4.4 污泥处理及处置4.5 排水设备及维护保养5. 给排水工程的设计和施工5.1 给排水工程的设计原则与流程5.2 设计参数与计算方法5.3 施工组织与施工工艺5.4 施工质量控制与验收6. 给排水工程的管理与运营6.1 给排水工程管理的内容与目标6.2 运营管理与维修保养6.3 应急管理与安全防护6.4 环境保护与资源利用7. 给排水工程的发展与创新7.1 给排水工程的发展趋势7.2 新技术在给排水工程中的应用7.3 国内外典型案例分析7.4 给排水工程的创新思路与探索附件：- 给水工程设计图纸- 排水工程施工方案- 给排水工程监测报告法律名词及注释：1. 城市给水与排水条例：城市中关于给水和排水系统的法律法规。
2. 饮用水卫生管理办法：对饮用水卫生管理的相关规定和要求。
范本二：给排水工程——基础知识1. 给排水工程概述1.1 给排水工程的定义和作用1.2 给排水工程的分类1.3 给排水工程的重要性和发展趋势2. 给水系统2.1 给水系统的组成2.2 给水系统的工艺流程2.3 给水系统的水质要求和处理方法2.4 给水系统的管道布局和设备选型2.5 给水系统的供水管网设计和运行管理3. 排水系统3.1 排水系统的组成3.2 排水系统的工艺流程3.3 排水系统的水质要求和处理方法3.4 排水系统的管道布局和设备选型3.5 排水系统的排水管网设计和运行管理4. 给排水设备4.1 给水设备的分类和选型要点4.2 排水设备的分类和选型要点4.3 给排水设备的安装和维护要点5. 给排水工程的设计与施工5.1 给排水工程的设计流程和计算方法5.2 给排水工程的施工工艺与质量控制5.3 给排水工程的验收和竣工报告6. 给排水工程的管理与运营6.1 给排水工程的管理组织和管理要点6.2 给排水工程的运行管理和维护保养6.3 给排水工程的应急处理和安全防护6.4 给排水工程的环境保护和资源利用附件：- 给水系统设计图纸- 排水系统设计图纸- 给排水设备安装说明书法律名词及注释：1. 水环境保护法：对水资源、水环境和水生态保护进行规定和管理的法律法规。

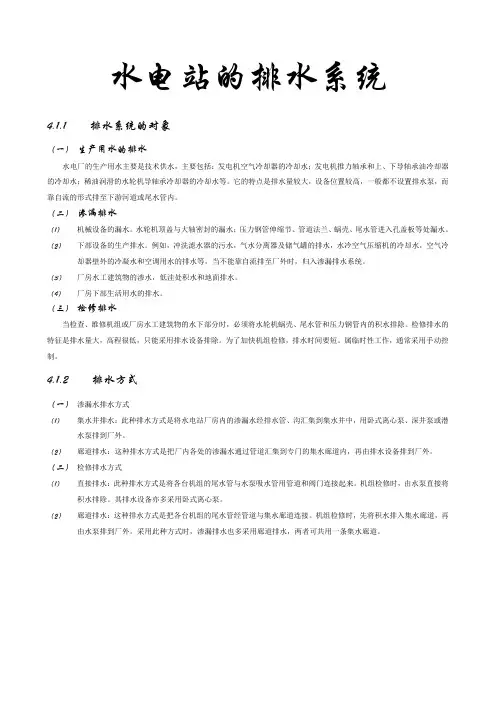

水电站的排水系统4.1.1 排水系统的对象（一）生产用水的排水水电厂的生产用水主要是技术供水，主要包括：发电机空气冷却器的冷却水；发电机推力轴承和上、下导轴承油冷却器的冷却水；稀油润滑的水轮机导轴承冷却器的冷却水等。
它的特点是排水量较大，设备位置较高，一般都不设置排水泵，而靠自流的形式排至下游河道或尾水管内。
（二）渗漏排水（1）机械设备的漏水。
水轮机顶盖与大轴密封的漏水；压力钢管伸缩节、管道法兰、蜗壳、尾水管进入孔盖板等处漏水。
（2）下部设备的生产排水。
例如，冲洗滤水器的污水，气水分离器及储气罐的排水，水冷空气压缩机的冷却水，空气冷却器壁外的冷凝水和空调用水的排水等，当不能靠自流排至厂外时，归入渗漏排水系统。
（3）厂房水工建筑物的渗水，低洼处积水和地面排水。
（4）厂房下部生活用水的排水。
（三）检修排水当检查、维修机组或厂房水工建筑物的水下部分时，必须将水轮机蜗壳、尾水管和压力钢管内的积水排除。
检修排水的特征是排水量大，高程很低，只能采用排水设备排除。
为了加快机组检修，排水时间要短。
属临时性工作，通常采用手动控制。
4.1.2 排水方式（一）渗漏水排水方式（1）集水井排水：此种排水方式是将水电站厂房内的渗漏水经排水管、沟汇集到集水井中，用卧式离心泵、深井泵或潜水泵排到厂外。
（2）廊道排水：这种排水方式是把厂内各处的渗漏水通过管道汇集到专门的集水廊道内，再由排水设备排到厂外。
（二）检修排水方式（1）直接排水：此种排水方式是将各台机组的尾水管与水泵吸水管用管道和阀门连接起来。
机组检修时，由水泵直接将积水排除。
其排水设备亦多采用卧式离心泵。
（2）廊道排水：这种排水方式是把各台机组的尾水管经管道与集水廊道连接。
机组检修时，先将积水排入集水廊道，再由水泵排到厂外。
采用此种方式时，渗漏排水也多采用廊道排水，两者可共用一条集水廊道。
给排水重要基础知识点以下是给排水重要的基础知识点：1. 给排水系统概述：给排水系统是建筑物中的重要基础设施之一，包括供水系统和排水系统。
供水系统负责输送和分发清洁的饮用水以及供应消防用水，而排水系统则负责将污水、废水和雨水排出建筑物。
2. 供水系统：供水系统主要由水源、供水管网、水泵和水箱等组成。
水源可以是自来水、井水或河水等，供水管网将水从水源输送至各个使用点，水泵用于增加供水压力，而水箱则负责储存水量，以便在使用高峰时期满足需求。
3. 排水系统：排水系统包括排水管网、排水设备和污水处理设施等。
排水管网负责收集和输送来自各个使用点的污水和废水，排水设备包括马桶、洗手盆、浴缸、厨房排水设备等，而污水处理设施则负责处理污水，以保护环境。
4. 给排水材料：给排水系统中常用的材料包括铸铁管、钢管、塑料管等。
铸铁管具有良好的强度和耐腐蚀性，适用于大型建筑物的排水系统；钢管适用于高压供水系统；塑料管则广泛应用于家庭和小型商业建筑的给排水系统，常见的塑料管材有PVC管和PPR管等。
5. 给排水设计原则：给排水系统的设计应考虑以下因素：供水需求、排水量和压力要求、建筑物的结构和布局、地形和地下水位等。
设计时还需要遵循国家或地区相关的建筑标准和规范，以确保系统的安全、可靠和经济。
6. 维护和保养：定期维护给排水系统是确保其运行良好的关键。
维护包括清洁排水设备、检查管道和阀门的密封性能、定期清理水箱和排水管道等。
保养还包括对供水设备进行定期检测和维修，以延长其使用寿命和确保供水质量。
以上是给排水重要的基础知识点，了解这些知识将帮助你更好地理解和运用给排水系统。
水电厂基础必学知识点
1. 水电厂的组成：水电厂一般由水源、水坝、水轮发电机组、变电设备和输电线路等组成。
2. 水电的发电原理：水电利用水流的动能转换成机械能，再通过水轮发电机组将机械能转换成电能。
3. 水电站的分类：按水流状况分为常年型和调节型水电站；按设计用途分为电力型和供水型水电站。
4. 水坝的作用：水坝用于拦截水流，形成蓄水库，增加水头压力，提供足够的水能。
5. 水轮发电机组的结构：水轮发电机组一般由水轮机、发电机和其他辅助设备组成。
6. 供水型水电站的特点：供水型水电站的主要目的是为城市、农村等供应生活用水和灌溉水，发电量较少。
7. 电力型水电站的特点：电力型水电站的主要目的是发电，发电量较大，通常用于为大型城市或工业区供电。
8. 水电站的调度控制：水电站需要按照电力需求和水流情况进行调度控制，以保证供电的稳定性和效益的最大化。
9. 水电站的环保措施：水电站建设和运营应遵循环保要求，采取合适的措施减少环境污染，保护生态环境。
10. 水电厂的安全措施：水电厂应具备安全设备和消防设施，制定安全操作规程，确保人员和设备的安全。
水电站供排水系统基础知识梳理
1.供水系统
水电站的供水系统主要包括技术供水、消防供水及生活供水。
2.分类及作用
⏹技术供水与消防供水对机组及整个电站的安全经济运行，影响甚大，需要重视。
⏹技术供水系统又称生产供水，主要作用是对运行设备进行冷却，有时也用来进行润滑（如水轮机橡胶瓦导轴承）及水压操作（如高水头电站
主阀）。
⏹消防供水主要用于主厂房、发电机及油处理室处的灭火。
⏹生活用水。
水系统图
技术供水系统
⏹技术供水的任务：
⏹1、冷却（发电机冷却（空冷器）、推力轴承、导轴承冷却、水内冷式变压器冷却、水内冷式空压机冷却、其他冷却（如回油箱也有设置冷
却））
⏹2、润滑（如橡胶轴瓦、深井泵需要清洁水冷却）
⏹3、传递能量（电站水头高的电站用高压水来操作主阀及其他液压阀，可以节省油压设备，射流泵、主轴密封用水）
技术供水组成
⏹由水源、管网、用水设备以及测量控制元件等。
⏹水源：取水设备、水处理设备。
⏹管网：取水干管、支管及管路附件组成。
⏹量测控制元件：阀门、压力表、温度计、示流信号器。
消防供水系统
⏹原因：水电站中有各种各样的易然物，如木结构、油类和电气设备等，着火的可能性存在。
⏹消防设施：水、沙土和化学灭火剂。
自动火灾报警及自动灭火装置。
⏹水灭火有方便、效果好、费用低的特点。
化学灭火（1211）特点：灭火速度快、不留痕迹、电绝缘性能好、体积小等，但成本高。
⏹消防系统用途：主要用于发电机、主厂房及油系统灭火。
对于电站最低水头低于40m应设消防水泵。
消防供水系统
⏹一、发电机灭火
⏹发电机运行时有可能定子线圈短路或开焊等事故起火。
而水对绝缘的影响不严重，线圈烘干后可继续使用。
⏹采用定子线圈的上方、下方各布置灭火环管一根。
⏹二、厂房灭火
⏹一般用消防龙头（消火栓）和化学灭火器。
⏹消火栓一般采用直径50～60的消火软管，配用13～25mm喷嘴。
⏹三、油系统灭火
⏹油库、油处理室及化验室，一般采用化学灭火器、喷雾嘴、砂箱和
砂包等灭火。

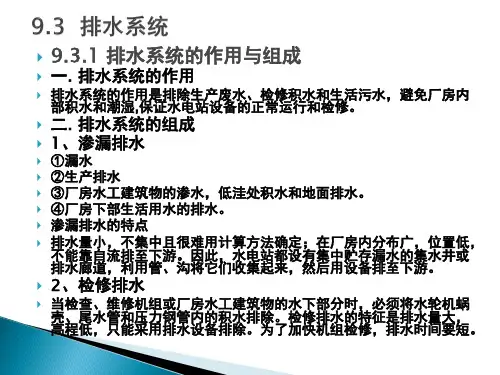

3.水电站排水系统
⏹水电站排水分为：
⏹厂房渗漏排水和机组检修排水组成
⏹渗漏排水特点：排水量小、高程较低、不能靠自流排至下游。
用集水井将渗漏水集中起来，然后用水泵排水。
⏹检修排水特点：尾水管内的积水；低于尾水位的蜗壳和压力管道内的积水（高于尾水位的大量积水应先自流排走）；上下游闸门的漏水等。
⏹排水量大、高程很低、需要水泵在较短时间内排除。
渗漏排水系统简介
⏹渗漏排水系统的组成与作用。
⏹渗漏排水系统的运行方式与控制。
⏹渗漏排水系统的故障及事故处理。
⏹渗漏排水系统设备现场对照。
渗漏排水系统的组成与作用
a）系统的组成：（参看渗漏排水系统图）
厂房渗漏水，一般是通过排水沟和排水管，引至设在厂房最底部的集水井中，再用专设的渗漏排水泵（深井泵）排至下游。
渗漏排水包括：机械设备的漏水；下部设备的生产排水（滤水器冲洗）；
厂房下部的生活用水的排水；厂房水工建筑物的渗水，低洼处积水，
地面排水
⏹b）系统的作用
⏹渗漏排水系统用于排除地下厂房洞室群的渗漏水、全部设备的排水和漏水以及厂房生活用水和事故排水。
主要有：
⏹1）厂房洞室群的渗漏水。
⏹2）消防排水。
⏹3)管路爆裂的事故排水。
⏹4)各滤水器冲洗排水。
⏹5）主轴密封漏水。
⏹6）钢管伸缩节漏水、管件、阀门渗漏水。
⏹7)顶盖排水。
⏹8)高压气机冷却排水。
⏹9)主变冷却排水。
⏹10)压力钢管排空后的残余水。
⏹11)检修时尾水管、涡壳残余水、尾水闸门的漏水。
12)厂房生活排水（厕所及清洁）。
⏹13)机组转轮排气管及涡壳排气管的排水。
渗漏排水系统工作原理
⏹1、控制原理
⏹控制箱检测水位采用两种方式：浮子继电器结点信号与液位变送器模拟量信号。
液位变送器联接至水位监控仪，监控仪实时显示水位高度，并根据水位设置点输出结点信号以控制电机起停和报警。
⏹浮子继电器信号与水位监控仪结点信号相互独立，互为备用，提高
了控制箱工作可靠性。
2、设备规范
⏹水泵容量：m3/h
⏹水泵扬程：m
⏹水泵数量：2台
⏹运行电压：380v
⏹额定转速：rpm
⏹运行电流：A
⏹功率：KW
渗漏排水系统的运行方式
⏹渗漏排水泵正常运行方式
⏹深井泵运行方式一台备用、一台自动。
备用排水泵作为紧急备用。
渗漏排水泵启停逻辑
⏹1．1自动水位（m）
⏹水位上升至m时，浮子继电器FZJ1动作，水位监控仪亦输出结点信号J2，自动档位电机（即工作泵）起动并自保持运行。
⏹1．2备用水位（m）
⏹水位继续上升至m时，浮子继电器FZJ2动作，水位监控仪亦输出结点信号J3，起动备用泵电机并自保持动作，加快排水速度。
⏹1．3报警水位（m）
⏹若水位继续上升至m时，浮子继电器FZJ4动作，水位监控仪亦输出结点信号J4，作为报警信号上送电厂公用设备LCU。
⏹1.4停止水位（m）
⏹当水位下降至m时，浮子继电器FZJ3断开，水位监控仪结点信号J1亦断开，工作或备用电机停止运行。
渗漏排水泵异常（手动）运行方式
⏹在水泵试验或集水井排空时可采用该方式，但必须有专人在集水井处观察水位．避免水泵干抽．
⏹1）渗漏排水系统处于正常运行方式状态．
⏹2）在水泵动力电源盘柜上选择需要手动启动的水泵将其控制方式切换开关切至“手动＂位置．
⏹3）水泵的启停由电源盘柜上的启／停按钮手动控制．
⏹4）当集水井水位低于ｍ时．所有水泵（包括手动启动的水泵）将自动停止．
渗漏排水系统的故障及事故处理
⏹故障判断处理
⏹a、水泵不上水的原因
⏹水位低，传动轴断裂，扬水管连接部分裂开漏水，叶轮位置装反。
⏹b、水泵不启动的原因
⏹操作熔断器熔断、动力熔断器或热继电器动作，控制回路断线，叶轮卡死。
⏹
⏹c)集水井水位高报警．
⏹a.现象：上位机报集水井水位升高信号，报警喇叭响.
⏹b.处理：当集水井水位高报警时．应监视水泵运行是否正常．有无异常来水的情况（如水管破裂等）
⏹如渗漏排水泵全部启动也不能控制集水井水位上升时．应立即将检修水泵投入紧急备用状态．
⏹并查找异常来水的水源．设法消除．
⏹当出现水位过高报警时．手动启动检修排水泵排水．并作好水淹厂房的事故预想．
⏹当出现水位较低或过低报警时．应检查确认所有渗漏排水水泵都已停下．防止水泵抽空．并检查各水位浮子动作是否正常．
水淹厂房事故
现象：深井泵备用启动和集水井水位过高信号报警。
可能听到喷水声和爆破声等。
处理：1、检查漏水情况和漏水机组，如果深井泵能够及时排走，则监视排水运行。
2、如果漏水很大，应立即将相应机组紧急停机，关闭主阀，增加临时排水泵排除漏水。
3、将水有可能淹没的机电设备退出运行，及要停止设备运行，断开电源。
复习思考题
⏹1、水电厂供水系统由哪几部分组成？各组成部分的主要作用是什么？
2、渗漏排水系统主要接纳哪些漏水？当发现集水井水位突然升高时，应着重从哪些方面考虑？。
