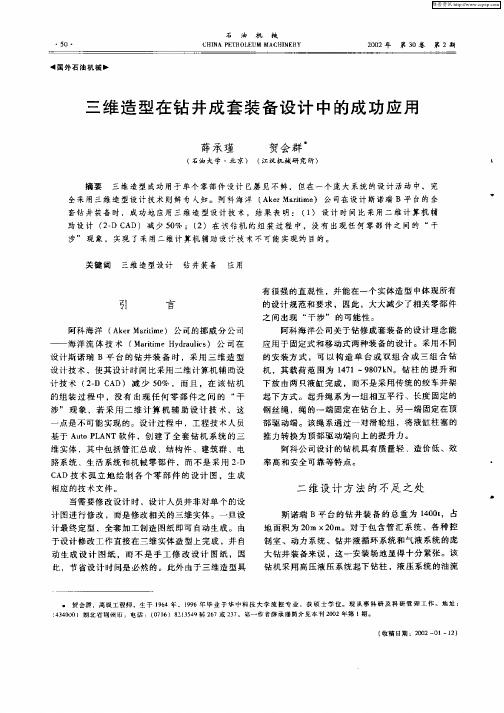

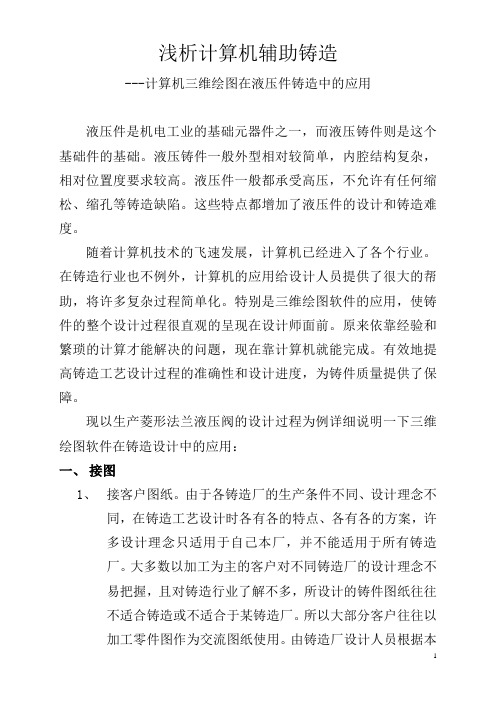

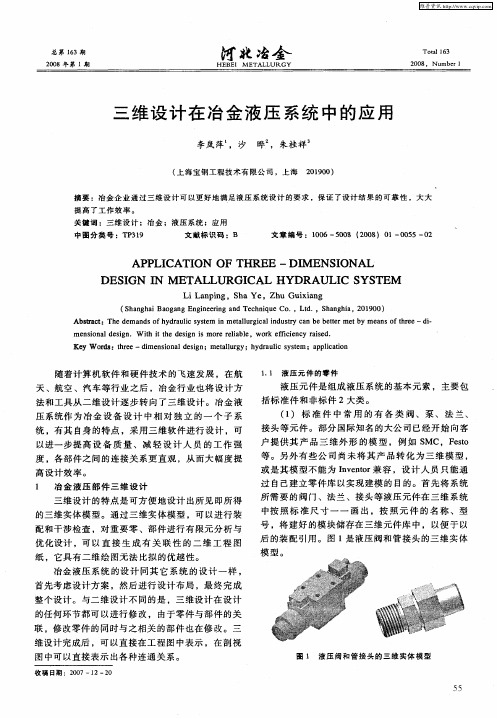

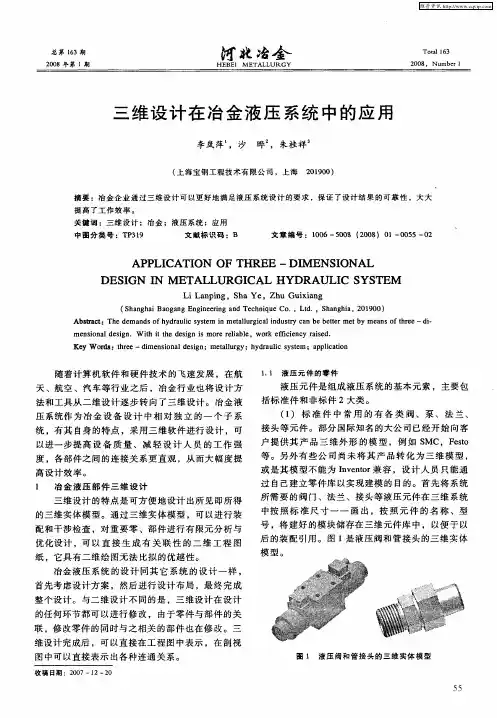

浅析计算机辅助铸造---计算机三维绘图在液压件铸造中的应用液压件是机电工业的基础元器件之一，而液压铸件则是这个基础件的基础。
液压铸件一般外型相对较简单，内腔结构复杂，相对位置度要求较高。
液压件一般都承受高压，不允许有任何缩松、缩孔等铸造缺陷。
这些特点都增加了液压件的设计和铸造难度。
随着计算机技术的飞速发展，计算机已经进入了各个行业。
在铸造行业也不例外，计算机的应用给设计人员提供了很大的帮助，将许多复杂过程简单化。
特别是三维绘图软件的应用，使铸件的整个设计过程很直观的呈现在设计师面前。
原来依靠经验和繁琐的计算才能解决的问题，现在靠计算机就能完成。
有效地提高铸造工艺设计过程的准确性和设计进度，为铸件质量提供了保障。
现以生产菱形法兰液压阀的设计过程为例详细说明一下三维绘图软件在铸造设计中的应用：一、接图1、接客户图纸。
由于各铸造厂的生产条件不同、设计理念不同，在铸造工艺设计时各有各的特点、各有各的方案，许多设计理念只适用于自己本厂，并不能适用于所有铸造厂。
大多数以加工为主的客户对不同铸造厂的设计理念不易把握，且对铸造行业了解不多，所设计的铸件图纸往往不适合铸造或不适合于某铸造厂。
所以大部分客户往往以加工零件图作为交流图纸使用。
由铸造厂设计人员根据本厂的实际情况，按自己的设计理念设计铸件图纸。
2、审图纸。
接到客户图纸后开始按照客户所提供的加工图纸进行三维图的绘制。
当客户以加工图纸作为交流图纸时，铸造设计人员需认真审图。
加工图纸是为加工而设计的，加工时工人接到图纸对照铸件可进行加工，然而关于铸件自身结构中的一些定形定位尺寸加工图纸中往往不会标注。
如发现此种情况应尽快与客户联系，由客户进行确定。
3、改善结构。
在根据加工图纸绘制加工后三维图时，很容易发现一些不太适合铸造，或适合铸造但容易产生铸造缺陷的结构或过渡，此时就要向客户提出一些修改建议。
还可以发现什么部位为此液压件的高压区，以便在工艺设计时浇冒口位置尽量避免零件高压区（如图1中G位置）。

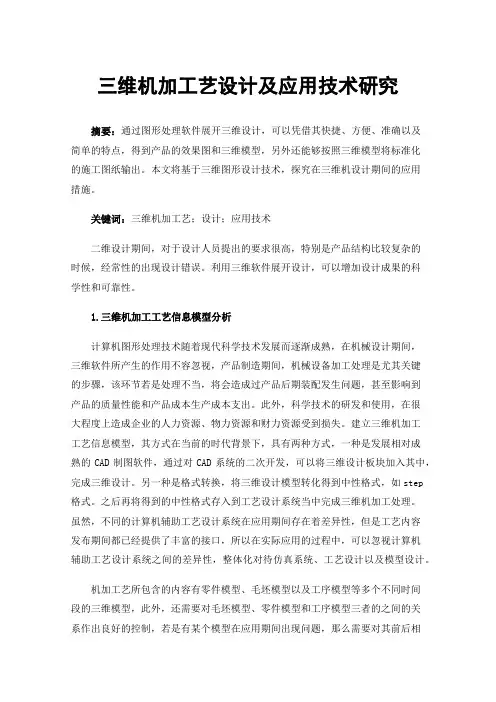

三维机加工艺设计及应用技术研究摘要：通过图形处理软件展开三维设计，可以凭借其快捷、方便、准确以及简单的特点，得到产品的效果图和三维模型，另外还能够按照三维模型将标准化的施工图纸输出。
本文将基于三维图形设计技术，探究在三维机设计期间的应用措施。
关键词：三维机加工艺；设计；应用技术二维设计期间，对于设计人员提出的要求很高，特别是产品结构比较复杂的时候，经常性的出现设计错误。
利用三维软件展开设计，可以增加设计成果的科学性和可靠性。
1.三维机加工工艺信息模型分析计算机图形处理技术随着现代科学技术发展而逐渐成熟，在机械设计期间，三维软件所产生的作用不容忽视，产品制造期间，机械设备加工处理是尤其关键的步骤，该环节若是处理不当，将会造成过产品后期装配发生问题，甚至影响到产品的质量性能和产品成本生产成本支出。
此外，科学技术的研发和使用，在很大程度上造成企业的人力资源、物力资源和财力资源受到损失。
建立三维机加工工艺信息模型，其方式在当前的时代背景下，具有两种方式，一种是发展相对成熟的CAD制图软件，通过对CAD系统的二次开发，可以将三维设计板块加入其中，完成三维设计。
另一种是格式转换，将三维设计模型转化得到中性格式，如step格式。
之后再将得到的中性格式存入到工艺设计系统当中完成三维机加工处理。
虽然，不同的计算机辅助工艺设计系统在应用期间存在着差异性，但是工艺内容发布期间都已经提供了丰富的接口，所以在实际应用的过程中，可以忽视计算机辅助工艺设计系统之间的差异性，整体化对待仿真系统、工艺设计以及模型设计。
机加工艺所包含的内容有零件模型、毛坯模型以及工序模型等多个不同时间段的三维模型，此外，还需要对毛坯模型、零件模型和工序模型三者的之间的关系作出良好的控制，若是有某个模型在应用期间出现问题，那么需要对其前后相对应的模型做出及时调整，要求能够随着模型的变化而自动变化。
三维机加工工艺是对三维设计关键环节的传承与创新。
面向三维的机加工工艺，制造特征是其基础，其中编制加工工艺和存储零部件信息以及最后完成的加工仿真工作，都是其基础环节，所以在具体设计期间，最为重要的工作内容之一，便是将加工特征提取完成。

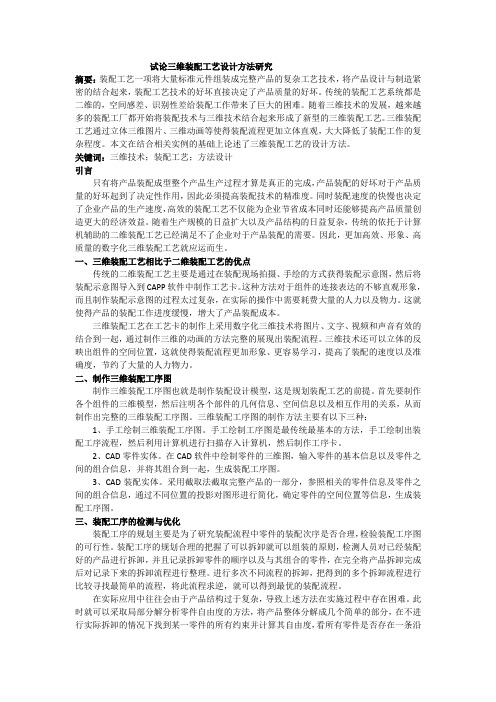

试论三维装配工艺设计方法研究摘要：装配工艺一项将大量标准元件组装成完整产品的复杂工艺技术，将产品设计与制造紧密的结合起来，装配工艺技术的好坏直接决定了产品质量的好坏。
传统的装配工艺系统都是二维的，空间感差、识别性差给装配工作带来了巨大的困难。
随着三维技术的发展，越来越多的装配工厂都开始将装配技术与三维技术结合起来形成了新型的三维装配工艺。
三维装配工艺通过立体三维图片、三维动画等使得装配流程更加立体直观，大大降低了装配工作的复杂程度。
本文在结合相关实例的基础上论述了三维装配工艺的设计方法。
关键词：三维技术；装配工艺；方法设计引言只有将产品装配成型整个产品生产过程才算是真正的完成，产品装配的好坏对于产品质量的好坏起到了决定性作用，因此必须提高装配技术的精准度。
同时装配速度的快慢也决定了企业产品的生产速度，高效的装配工艺不仅能为企业节省成本同时还能够提高产品质量创造更大的经济效益。
随着生产规模的日益扩大以及产品结构的日益复杂，传统的依托于计算机辅助的二维装配工艺已经满足不了企业对于产品装配的需要。
因此，更加高效、形象、高质量的数字化三维装配工艺就应运而生。
一、三维装配工艺相比于二维装配工艺的优点传统的二维装配工艺主要是通过在装配现场拍摄、手绘的方式获得装配示意图，然后将装配示意图导入到CAPP软件中制作工艺卡。
这种方法对于组件的连接表达的不够直观形象，而且制作装配示意图的过程太过复杂，在实际的操作中需要耗费大量的人力以及物力。
这就使得产品的装配工作进度缓慢，增大了产品装配成本。
三维装配工艺在工艺卡的制作上采用数字化三维技术将图片、文字、视频和声音有效的结合到一起，通过制作三维的动画的方法完整的展现出装配流程。
三维技术还可以立体的反映出组件的空间位置，这就使得装配流程更加形象、更容易学习，提高了装配的速度以及准确度，节约了大量的人力物力。
二、制作三维装配工序图制作三维装配工序图也就是制作装配设计模型，这是规划装配工艺的前提。

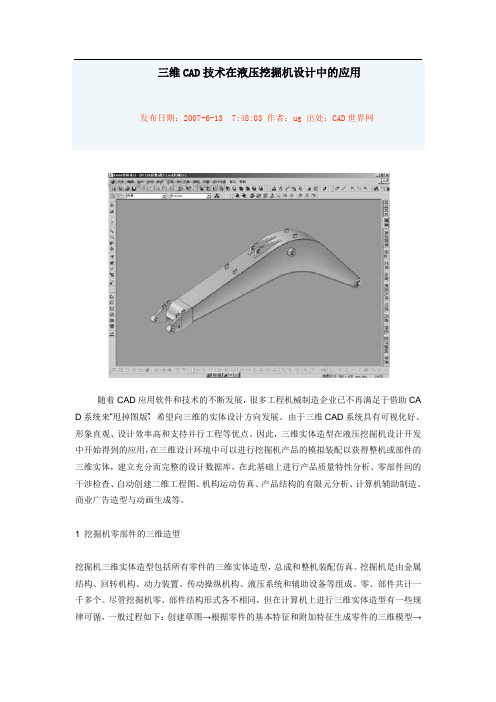

随着CAD应用软件和技术的不断发展，很多工程机械制造企业已不再满足于借助CAD系统来“甩掉图版”，希望向三维的实体设计方向发展。
由于三维CAD 系统具有可视化好、形象直观、设计效率高和支持并行工程等优点。
因此，三维实体造型在液压挖掘机设计开发中开始得到的应用，在三维设计环境中可以进行挖掘机产品的模拟装配以获得整机或部件的三维实体，建立充分而完整的设计数据库，在此基础上进行产品质量特性分析、零部件间的干涉检查、自动创建二维工程图、机构运动仿真、产品结构的有限元分析、计算机辅助制造、商业广告造型与动画生成等。

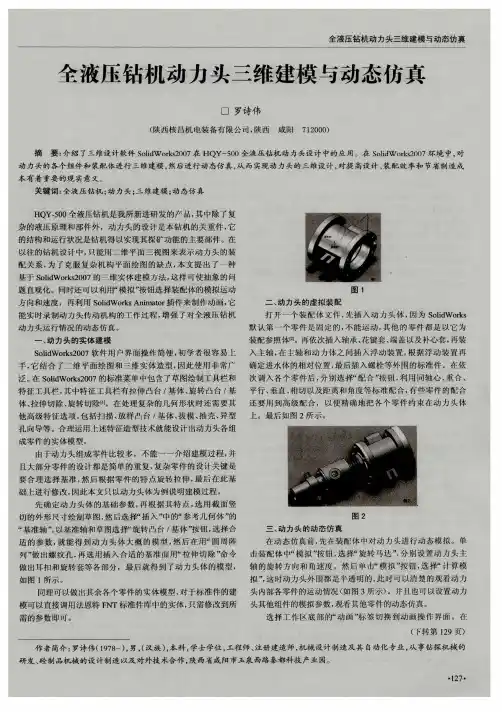

1 挖掘机零部件的三维造型挖掘机三维实体造型包括所有零件的三维实体造型，总成和整机装配仿真。
挖掘机是由金属结构、回转机构、动力装置、传动操纵机构、液压系统和辅助设备等组成。
零、部件共计一千多个。
尽管挖掘机零、部件结构形式各不相同，但在计算机上进行三维实体造型有一些规律可循，一般过程如下：创建草图→根据零件的基本特征和附加特征生成零件的三维模型→依照装配关系装配零部件→形成整机装配仿真。
1.1 三维造型应用软件和基本方法世界上著名的几家公司的三维CAD软件产品，如Pro/Engineer、UG、I-DEAS、Solidwor ks、MDT等，在主要工程机械企业中都已采用。
无论采用那家的三维CAD软件，都可以较好地完成挖掘机零部件的三维造型，三维造型时常用以下方法：（1）对形状比较规则的简单零件，利用三维软件自带的标准几何体（方形、圆柱、圆管、圆锥和球、沟槽）库，直接生成零件实体，如方板、光轴、轴套等。
（2）绘制最能反映零件基本特征的几何草图，经拉伸、旋转生成三维实体。
（3）沿路径配置的二维几何图形经扫描，蒙皮生成曲面形实体。
（4）从草图入手建模设计者根据设计的要求用手勾画出理想的结构形状，然后赋予每一条曲线以尺寸约束或几何约束，使曲线按照设计者的意图去更新交换，生成参数化特征的实体建模。
从草图入手建模很容易实现参数化、标准化、系列化设计，是挖掘机最理想的建模方式。

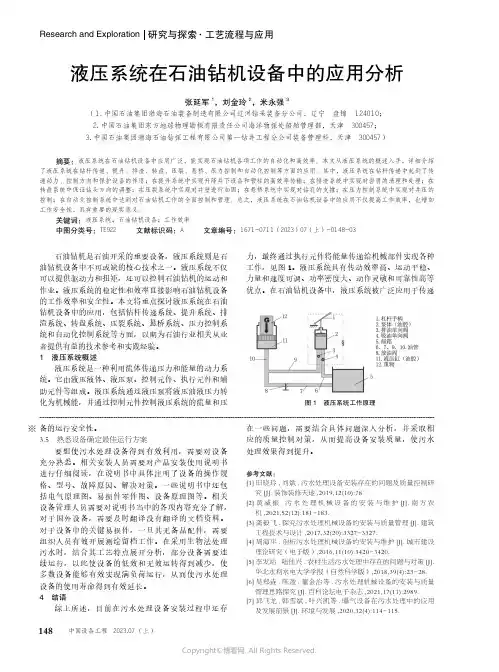

图1 液压系统工作原理在一些问题，需要结合具体问题深入分析，并采取相应的质量控制对策，从而提高设备安装质量，使污水处理效果得到提升。
参考文献：[1]田晓玲,刘斌.污水处理设备安装存在的问题及质量控制研究[J].装饰装修天地,2019,12(10):78. [2]黄威振.污水处理机械设备的安装与维护[J].南方农机,2021,52(12):181-183. [3]龚毅飞.探究污水处理机械设备的安装与质量管理[J].建筑工程技术与设计,2017,32(20):3327-3327.[4]周海平.剖析污水处理机械设备的安装与维护[J].城市建设理论研究（电子版）,2016,11(10):3420-3420. 泵则是为排渣器提供压力和流量的关键部件，液压系统可以通过对排渣泵的控制和调节，实现对排渣器的精准150研究与探索Research and Exploration ·工艺流程与应用中国设备工程 2023.07 （上）效率。

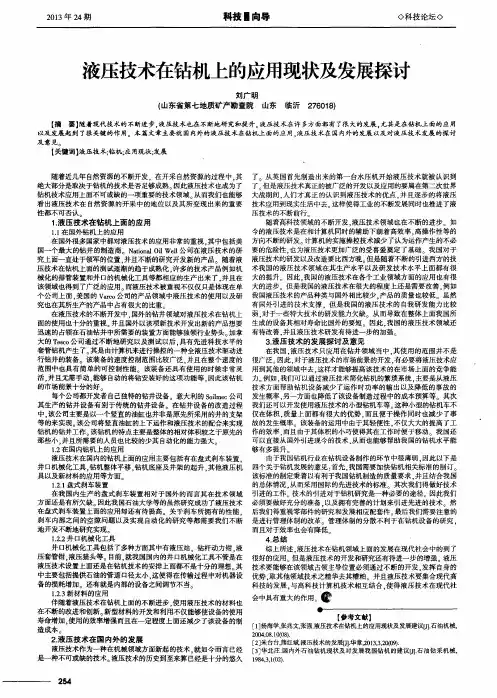

2.6 悬桥系统悬桥系统是石油钻机设备中一个重要的液压系统，主要用于控制悬桥的上升、下降和移动。
悬桥是指用于提升和悬挂钻杆、钻头等设备的桥形结构，其位置和高度对钻井作业有着重要的影响。
液压悬桥系统是通过油缸和控制阀组成的液压系统实现悬桥的运动控制。
液压悬桥系统的应用是通过控制悬桥的升降和移动来实现钻井作业的顺利进行。
具体来说，它的应用有以下几个方面：一是悬桥高度的调整：钻井过程中，悬桥的高度需要根据钻井深度进行调整，以保证钻杆和钻头在井口的合适位置。
液压悬桥系统通过控制液压缸的伸缩来实现悬桥高度的调整。
二是悬桥的移动：当需要改变钻井位置时，悬桥需要移动到新的位置。
液压悬桥系统可以通过控制悬桥的轮子或者链条的运动来实现悬桥的移动。
三是钻井深度的测量：悬桥系统中的传感器和控制器可以感应到钻杆的位置，从而测量钻井深度。
这可以帮助操作人员实时监测钻井的进度和深度，提高钻井作业的效率和精度。

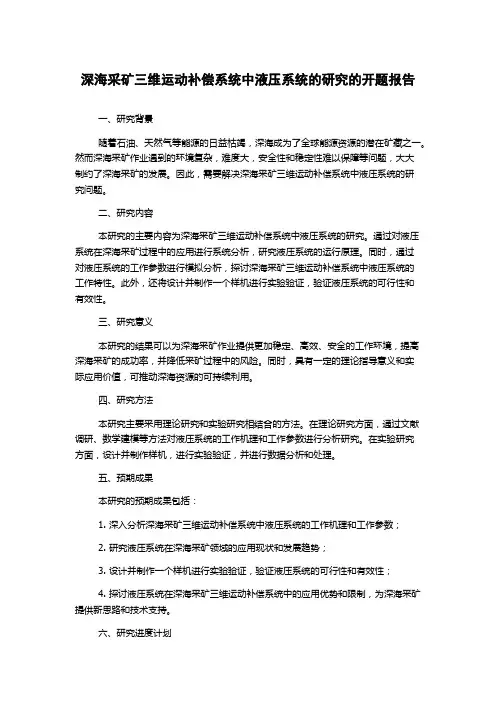

深海采矿三维运动补偿系统中液压系统的研究的开题报告一、研究背景随着石油、天然气等能源的日益枯竭，深海成为了全球能源资源的潜在矿藏之一。
