技校电工基础习题及答案(第六章三相交流电路)(精)

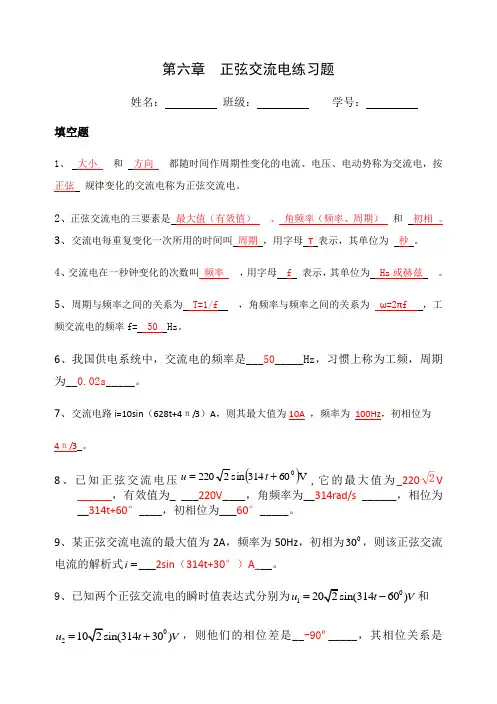

第六章 正弦交流电练习题 姓名： 班级： 学号：填空题1、 大小 和 方向 都随时间作周期性变化的电流、电压、电动势称为交流电，按 正弦 规律变化的交流电称为正弦交流电。

2、正弦交流电的三要素是 最大值（有效值） 、 角频率（频率、周期） 和 初相 。

3、交流电每重复变化一次所用的时间叫 周期 ，用字母 T 表示，其单位为 秒 。

4、交流电在一秒钟变化的次数叫 频率 ，用字母 f 表示，其单位为 Hz 或赫兹 。

5、周期与频率之间的关系为 T=1/f ，角频率与频率之间的关系为 ω=2πf ，工频交流电的频率f= 50 Hz 。

6、我国供电系统中，交流电的频率是___50_____Hz ，习惯上称为工频，周期为__0.02s _____。

7、交流电路i=10sin （628t+4π/3）A ，则其最大值为10A ，频率为 100Hz ，初相位为 4π/3_。

8、已知正弦交流电压()V 60314sin 22200+=t u ,它的最大值为_220V ______，有效值为_ ___220V ____，角频率为__314rad/s ______，相位为__314t+60°____，初相位为___60°_____。

9、某正弦交流电流的最大值为2A ，频率为50Hz ，初相为030，则该正弦交流电流的解析式i =___2sin （314t+30°）A___。

9、已知两个正弦交流电的瞬时值表达式分别为0120260)u t V =-和 0210230)u t V =+，则他们的相位差是__-90º_____，其相位关系是___u1滞后u290º（正交）___。

10、有两个同频率的正弦交流电,当它们的相位差分别为0°、180°、90°时,这两个正弦交流电之间的相位关系分别是__同相__、__反相__和___正交__。

11、i=5 2 sin(200πt-30O)A 则 I m= 7.07A ,I= 5 A ,ω= 200πrad/s f=Hz ,T= 0.01 s ,初相φ=-30O，相位为200πt-30O。

技校电工专业试题题库及答案一、选择题1. 电流通过导体时，导体发热现象称为（）。

A. 电磁感应B. 焦耳热C. 电流的磁效应D. 电流的化学效应答案：B2. 电路中，电阻的单位是（）。

A. 欧姆B. 伏特C. 安培D. 瓦特答案：A3. 三相交流电的相位差是（）。

A. 30°B. 45°C. 60°D. 120°答案：D二、判断题1. 电路中电流的大小与电阻成反比。

（）答案：错误2. 电容器的单位是法拉（F）。

（）答案：正确3. 欧姆定律适用于任何电路。

（）答案：错误三、简答题1. 什么是三相交流电？答案：三相交流电是由三个频率相同、幅值相等、相位差为120°的正弦波电流组成的电力系统。

2. 什么是安全电压？答案：安全电压是指对人体不会造成电击伤害的电压值，通常不高于36V。

四、计算题1. 已知电阻R=100Ω，电压U=220V，求通过电阻的电流I。

答案：根据欧姆定律，I = U / R = 220V / 100Ω = 2.2A2. 已知一个电容器的电容C=10μF，电压U=50V，求电容器存储的电荷Q。

答案：根据Q = CU，Q = 10μF × 50V = 500μC五、案例分析题1. 某工厂的电动机因过载而烧毁，请分析可能的原因。

答案：电动机过载烧毁的原因可能包括：负载过大、电源电压过高或过低、电动机内部故障、散热不良等。

六、实验操作题1. 如何使用万用表测量电阻？答案：使用万用表测量电阻的步骤如下：- 将万用表调至电阻测量模式。

- 将待测电阻的两端分别连接到万用表的红黑表笔上。

- 观察万用表的读数，即为待测电阻的阻值。

七、论述题1. 论述电气安全的重要性及其基本措施。

答案：电气安全的重要性在于保障人员生命安全和设备的正常运行。

基本措施包括：- 正确使用电气设备，遵守操作规程。

- 定期检查电气设备，确保其完好无损。

- 采取必要的防护措施，如接地、漏电保护等。

三相交流电路作业习题及答案作业5-1．对称三相星形电源，已知V )60cos(4.537AB ︒+=t u ω,求线电压AB U、BC U 、CA U 和相电压AN U、BN U 、U ，并画出相量图 5-2．每相阻抗为21+j28Ω的对称负载作三角形连接，接到380V 的三相电源上，求负载的线电压、相电压、相电流、线电流。

5-3．有一台三角形连接的三相异步电动机，满载时每相电阻R ＝10Ω，电抗X L ＝5Ω。

由线电压为380V 的三相电源供电，试求电动机的相电流和线电流。

5-4．对称三相负载星形联接，每相负载为电阻R=4Ω、感抗X L =3Ω的串联，接于线电压为l U =380V 的对称三相电源上，试求负载的线电压、相电压、相电流、线电流及三相有功功率、无功功率、视在功率；若将负载呈三角形接法，再求负载的线电压、相电压、相电流、线电流及三相有功功率、无功功率、视在功率。

5-5．图示对称Y Y -三相电路，电源相电压为V 220，负载阻抗Ω+=)20j 30(Z 。

求：（1）图中电流表A 的读数；5-6．对称三相电路的线电压220V U =l ，负载阻抗j32)(24Z +=，试求：(1)星形连接负载时的线电流及吸收的总功率；(2)三角形联接负载时的相电流、线电流及吸收的总功率。

5-7．在下图的电路中，Z=12+j16Ω，电流表读数为32.9A ，求电压表的读数。

题5-7图作业答案5-1答：V )60cos(4.537︒+=wt U AB则：线电压⎪⎪⎩⎪⎪⎨⎧︒∠=︒-∠=︒∠=V 180380V60380V60380...CA BC AB U U U 由于V 303..︒∠=AN AB U U所以相电压 ⎪⎪⎩⎪⎪⎨⎧︒∠=︒-∠=︒∠=V 150220V90220V30220...CN BN AN U U U5-2答： 线电压=相电压设V 30380.︒∠=AB U Ω︒∠=Ω+=1.5335.2821j Z ⎪⎪⎩⎪⎪⎨⎧︒∠=︒-∠=︒∠=V 150380V 90380V 30380...CA BC AB U U U ⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧︒∠=︒-∠=︒-∠=︒∠︒∠==A 9.669.10A 1.1739.10A 1.539.101.53350380....CA BC AB AB I I Z U I ⎪⎪⎩⎪⎪⎨⎧︒∠=︒-∠=︒-∠=︒-∠=A 9.369.18A 1.2039.18A 1.839.18303....C B AB A I I I I5-3 答：Ω∠=Ω+=+=5.292.11.510j jX R Z L V 0380.︒∠=AB U因为：A 5.299.335.292.110380..︒-∠=︒∠︒∠==Z U I AB AB 同理：A 5.1499.33.︒-∠=BC IA 5.909.33I .︒∠=CA 因为：A 5.597.58303..︒-∠=︒-∠=ABA I I同理：A 5.1797.58.︒-∠=B IA 5.607.58.︒∠=C I5-4．答：Ω︒∠=+=+=9.36534j jX R Z L ，设：线电压V 0380.︒∠=AB U 。

b o o 三相交流电路习题及参考答案一、填空题：1. 对称三相负载作Y 接，接在380V 的三相四线制电源上。

此时负载端的相电倍的线电压；相电流等于 1 倍的线电流；中线电流等于 0。

2. 有一对称三相负载成星形联接，每相阻抗均为22Ω，功率因数为0.8，又测出负载中的电流为10A ，那么三相电路的有功功率为 5280W ；无功功率为 3960var ；视在功率为 6600VA 。

假如负载为感性设备，则等效电阻是 17.6Ω ；等效电感量为 42mH 。

二、判断题：1. 中线的作用就是使不对称Y 接负载的端电压保持对称。

（对 ）2. 三相电路的有功功率，在任何情况下都可以用二瓦计法进行测量。

（错 ）3. 三相负载作三角形联接时，总有成立。

（错P 3I I l ）4. 负载作星形联接时，必有线电流等于相电流。

（对）5. 三相不对称负载越接近对称，中线上通过的电流就越小。

（对）6. 中线不允许断开。

因此不能安装保险丝和开关，并且中线截面比火线粗。

（错）三、选择题：1. 三相对称电路是指（ C ）A 、三相电源对称的电路；B 、三相负载对称的电路；C 、三相电源和三相负载均对称的电路。

2. 三相四线制供电线路，已知作星形联接的三相负载中U 相为纯电阻，V 相为纯电感，W 相为纯电容，通过三相负载的电流均为10安培，则中线电流为（ C ）A 、30安；B 、10安；C 、7.32安。

3. 有“220V 、100W ”“220V 、25W ”白炽灯两盏，串联后接入220V 交流电源，其亮度情况是（ B ）A 、100W 灯泡最亮；B 、25W 灯泡最亮；C 、两只灯泡一样亮。

四、计算题3-1一台三相交流电动机，定子绕组星形连接于U L =380V 的对称三相电源上，其线电流I L =2.2A ，cosφ=0.8，试求每相绕组的阻抗Z 。

解：先由题意画出电路图（如下图），以帮助我们思考。

因三相交流电动机是对称负载，因此可选一相进行计算。

三相交流电路习题及参考答案一、 填空题： 1. 对称三相负载作Y 接，接在380V 的三相四线制电源上。

此时负载端的相电压等于 31倍的线电压；相电流等于 1 倍的线电流；中线电流等于 0 。

2. 有一对称三相负载成星形联接，每相阻抗均为22Ω，功率因数为0.8，又测出负载中的电流为10A ，那么三相电路的有功功率为 5280W ；无功功率为 3960var ；视在功率为 6600VA 。

假如负载为感性设备，则等效电阻是 17.6Ω ；等效电感量为 42mH 。

二、 判断题：1. 中线的作用就是使不对称Y 接负载的端电压保持对称。

（对 ）2. 三相电路的有功功率，在任何情况下都可以用二瓦计法进行测量。

（错 ）3. 三相负载作三角形联接时，总有P 3I I l =成立。

（错 ）4. 负载作星形联接时，必有线电流等于相电流。

（对）5. 三相不对称负载越接近对称，中线上通过的电流就越小。

（对）6. 中线不允许断开。

因此不能安装保险丝和开关，并且中线截面比火线粗。

（错）三、选择题：1. 三相对称电路是指（ C ）A 、 三相电源对称的电路；B 、三相负载对称的电路；C 、三相电源和三相负载均对称的电路。

2. 三相四线制供电线路，已知作星形联接的三相负载中U 相为纯电阻，V 相为纯电感，W 相为纯电容，通过三相负载的电流均为10安培，则中线电流为（ C ）A 、30安；B 、10安；C 、7.32安。

3. 有“220V 、100W ”“220V 、25W ”白炽灯两盏，串联后接入220V 交流电源，其亮度情况是（ B ）A 、100W 灯泡最亮；B 、25W 灯泡最亮；C 、两只灯泡一样亮。

四、计算题3-1一台三相交流电动机，定子绕组星形连接于U L =380V 的对称三相电源上，其线电流I L =2.2A ，cos φ=0.8，试求每相绕组的阻抗Z 。

解：先由题意画出电路图（如下图），以帮助我们思考。

第6章 三相交流电路一、填空题1.三相交流电是由三相交流发电机产生的，最大值相等，频率相同，相位互差1200的三个正弦电动势，称为三相对称电动势。

2.三相电动势随时间按正弦规律变化，它们到达最大值（或零值）的先后次序，叫做相序。

三个电动势按U －V －W －U 的顺序，称为正序；若按U －W －V －U 的顺序，称为负序。

3.三相四线制是由三根相线和一根中线所组成的供电体系，其中相电压是指相线与中线之间的电压，线电压是指相线与相线之间的电压，且U L =3U P 。

4.目前，我国低压三相四线制配电线路供给用户的线电压为380V ，相电压为 220V 。

5.三相负载接到三相电源中，若各相负载的额定电压等于电源线电压，负载应作Δ连接，若各相负载的额定电压等于电源线电压的31时，负载应作_Y_连接。

6.同一三相对称电源作用下，同一三相对称负载作三角形连接时的线电流是星形连接时的_3_倍，作三角形连接时的有功功率是星形连接时的_3_倍。

7.对称三相负载星形连接，通常采用三相三线制供电，不对称负载星形连接时一定要采用 三相四线制制供电。

在三相四线制供电系统中，中线起使不对称负载两端的电压保持对称作用。

8.三相负载接法分Y 接法_和Δ接法。

其中，Y 接法线电流等于相电流，Δ接法线电压等于相电压。

9.某对称三相负载星形接法时，线电流为2A ，负载消耗的总功率为50W ，若改为三角形接法时，各相功率应为_50W 。

10.对称三相电路，负载为星形连接，测得各相电流均为5A ，则中线电流I N =_0_；当U 相负载断开时，则中线电流I N =5A 。

11.三相异步电动机的接线如图6.15所示，若（a ）图电动机是顺时针旋转，则（b ）图为顺时针 旋转，（c ）图为 逆时针旋转。

图 6.15二、选择题1.在对称三相电压中，若V 相电压为u v =2202sin(314t+π)V ，则U 相和W 相电压为(B)A ．u u =2202sin(314t ＋π/3) V ，u w =2202sin(314t ＋π) VB ．u u =2202sin(314t －3π) V ，u w =2202sin(314t ＋3π) VC ．u u =2202sin(314t ＋32π) V ，u w =2202sin(314t －32π) V D ．u u =2202sin(314t ＋3π) V ，u w =2202sin(314t －3π) V 2．某三相电动机，其每相绕组的额定电压为220V ，电源电压为380V ，电源绕组为星形连接，则电动机应作 （B ）A ．星形连接B ．三角形连接C ．星形连接必须接中性线D ．星形、三角形连接均可3．照明线路采用三相四线制供电线路，中线必须 （A ）A ．安装牢靠，防止断开B ．安装熔断器，防止中线断开C ．安装开关以控制其通断D ．取消或断开4．一台三相电动机绕组星形连接，接到U L =380 V 的三相交流电源上，测得线电流I L =10A ，则电动机每相绕组的阻抗为 （B ）A ．11 ΩB ．22 ΩC ．38 ΩD ．66 Ω5．若要求三相负载各相互不影响，负载应接成 （A ）A ．星形有中性线B ．星形无中性线C ．三角形D ．星形有中性线或三角形6．下列四个选项中，结论错误的 （B ）A ．负载作星形连接时，线电流必等于相电流B ．负载三角形连接时，线电流必等于相电流C ．当三相负载越接近对称时，中线电流越小D ．三相对称负载星形和三角形连接时，其总有功功率均为相线线ϕcos I U P 3=7.在三相三线制供电系统中，三相对称负载星形连接，电源线电压为380 V ，若V 相负载开路，则负载相电压Uu 为 （B ）A ．110 VB ．190 VC ．220 VD ．380 V8.如图6.16所示的对称三相电路中，S 合上时电流表读数A 1=A 2=A 3=10 A ，当开关S 打开时，电流表读数为（C ）A ．全为10 AB ．A 1=A 2= A 3=310 A C ．A 1=A 3=310 A ，A 2=10A 图6.16 D ．A 1=A 3=10A ，A 2=310 三、计算题、1．有一三相对称负载，每相负载的R =8Ω，X L =6Ω，电源电压为380 V 。

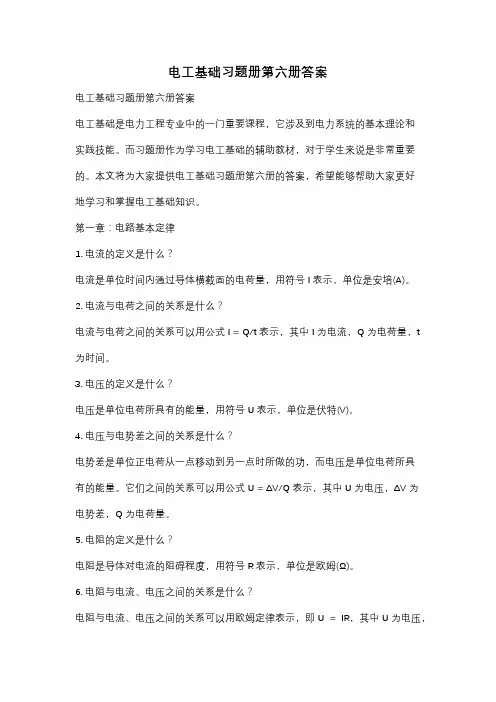

电工基础习题册第六册答案电工基础习题册第六册答案电工基础是电力工程专业中的一门重要课程，它涉及到电力系统的基本理论和实践技能。

而习题册作为学习电工基础的辅助教材，对于学生来说是非常重要的。

本文将为大家提供电工基础习题册第六册的答案，希望能够帮助大家更好地学习和掌握电工基础知识。

第一章：电路基本定律1. 电流的定义是什么？电流是单位时间内通过导体横截面的电荷量，用符号I表示，单位是安培(A)。

2. 电流与电荷之间的关系是什么？电流与电荷之间的关系可以用公式I = Q/t表示，其中I为电流，Q为电荷量，t 为时间。

3. 电压的定义是什么？电压是单位电荷所具有的能量，用符号U表示，单位是伏特(V)。

4. 电压与电势差之间的关系是什么？电势差是单位正电荷从一点移动到另一点时所做的功，而电压是单位电荷所具有的能量。

它们之间的关系可以用公式U = ΔV/Q表示，其中U为电压，ΔV为电势差，Q为电荷量。

5. 电阻的定义是什么？电阻是导体对电流的阻碍程度，用符号R表示，单位是欧姆(Ω)。

6. 电阻与电流、电压之间的关系是什么？电阻与电流、电压之间的关系可以用欧姆定律表示，即U = IR，其中U为电压，I为电流，R为电阻。

第二章：电路分析方法1. 并联电路和串联电路有什么区别？并联电路是指多个电阻或其他元件的两端相连，形成一个平行的电路；串联电路是指多个电阻或其他元件的一端与另一端相连，形成一个连续的电路。

2. 如何计算并联电路的总电阻？并联电路的总电阻可以通过以下公式计算：1/Rt = 1/R1 + 1/R2 + ... + 1/Rn，其中Rt为总电阻，R1、R2、...、Rn为各个并联的电阻。

3. 如何计算串联电路的总电阻？串联电路的总电阻可以通过以下公式计算：Rt = R1 + R2 + ... + Rn，其中Rt为总电阻，R1、R2、...、Rn为各个串联的电阻。

4. 如何计算电路中的电流和电压？根据欧姆定律，可以通过以下公式计算电路中的电流和电压：I = U/R，其中I 为电流，U为电压，R为电阻。

三相交流电路习题及参考答案填空题:1. 对称三相负载作丫接，接在380V的三相四线制电源上。

此时负载端的相电压等于吕倍的线电压；相电流等于_ 1_倍的线电流；中线电流等于_0_。

2. 有一对称三相负载成星形联接，每相阻抗均为22Q，功率因数为0.8，又测出负载中的电流为10A，那么三相电路的有功功率为—5280W—;无功功率为3960var_;视在功率为_6600VL。

假如负载为感性设备，则等效电阻是_ 17.6Q_;等效电感量为_42mH _________ 。

二、判断题：1. 中线的作用就是使不对称丫接负载的端电压保持对称。

（对）2. 三相电路的有功功率，在任何情况下都可以用二瓦计法进行测量。

（错）3. 三相负载作三角形联接时，总有|| 一3I P成立。

（错）4. 负载作星形联接时，必有线电流等于相电流。

（对）5. 三相不对称负载越接近对称，中线上通过的电流就越小。

（对）6. 中线不允许断开。

因此不能安装保险丝和开关，并且中线截面比火线粗。

（错）三、选择题：1. 三相对称电路是指（C ）A、三相电源对称的电路；B、三相负载对称的电路；C、三相电源和三相负载均对称的电路。

2. 三相四线制供电线路，已知作星形联接的三相负载中U相为纯电阻，V相为纯电感，W相为纯电容，通过三相负载的电流均为10安培，则中线电流为（C ）A 30安；B、10 安；C、7.32 安。

3. 有“ 220V、100W” “220V、25W”白炽灯两盏，串联后接入220V交流电源，其亮度情况是（B ）A、100W灯泡最亮；B、25W灯泡最亮；C、两只灯泡一样亮。

四、计算题3-1 一台三相交流电动机，定子绕组星形连接于U=380V的对称三相电源上，其线电流I L=2.2A，cos $ =0.8，试求每相绕组的阻抗Z。

解：先由题意画出电路图（如下图），以帮助我们思考。

因三相交流电动机是对称负载，因此可选一相进行计算。

三相负载作星接时U l由于U=380(V)，I L=2.2(A)U P=220(V), I P=2.2(A),|Z U p空100 (Q)1U p 2.2由阻抗三角形得则COS 100 0.8 80 (Q)X L J z 2 R 2 J1002 802 60 (Q)所以 Z=80+j60 (Q)3-2已知对称三相交流电路，每相负载的电阻为R=8Q ，感抗为X L =6Q O(1) 设电源电压为 (2) 设电源电压为 (3) 设电源电压为 解：由题意： U L=380V,求负载星形连接时的相电流、相电压和线电流，并画相量图； U L=220V,求负载三角形连接时的相电流、相电压和线电流，并画相量图; U L=380V,求负载三角形连接时的相电流、相电压和线电流，并画相量图。

三相正弦交流电一、选择题：1．下列结论中错误的是（）。

A. 当三相负载越接近对称时，中线电流就越小。

B. 当负载作Y 联接时，必须有中线。

C. 当负载作Y 联接时，线电流必等于相电流。

D 、？2．下列结论中错误的是（）。

A. 当负载作△联接时，线电流为相电流的3倍。

B. 当三相负载越接近对称时，中线电流就越小。

C. 当负载作Y 联接时，线电流必等于相电流。

3．下列结论中正确的是（）。

A. 当三相负载越接近对称时，中线电流就越小。

B. 当负载作△联接时，线电流为相电流的倍。

C. 当负载作Y 联接时，必须有中线4．下列结论中正确的是（）。

A. 当负载作Y 联接时，线电流必等于相电流。

B. 当负载作△联接时，线电流为相电流的3倍。

C. 当负载作Y 联接时，必须有中线。

5．已知对称三相电源的相电压u A =10sin(ωt+60° V ，相序为A ─B ─C ，则当电源星形联接时线电压u AB 为（）V 。

A. 17.32sin(ωt-30°B. 10sin(ωt+90°C. 17.32sin(ωt+90°D. 17.32sin(ωt+150°6．对称正序三相电压源星形联接，若相电压u A =100 sin(ωt- 60°V ，则线电压u AB =（）V 。

A. 100 3sin(ωt-60° B. 100sin(ωt-30° C. 1003sin(ωt-150° D. 1003sin(ωt-150°7．在正序对称三相相电压中，u A =U 2sin(ωt-90°，则接成星形时，其线电压u AB 为（）。

A. U sin(ωt-60°B. U 6sin(ωt+30°C. U 2sin(ωt-30°D. U 2sin(ωt+60°9．对称正序三相电压源星形联接，若相电压u A =100 sin(ωt- 60°V ，则线电压u BC =（）V 。

《电⼯基础》（中职电⼯类）试题+参考答案《电⼯基础》（中职第五版）试题 + 参考答案⼀、填空题(每空2分，共20分)1、电路的⼯作状态有开路、短路和__通路_三种状态。

2、已知U a=5V ，U b=10V，则Uab= -5 V。

3、有两个电阻R1和R2，已知R1：R2=1：2，它们串联则U R1：U R2= 1 ：2。

4、⼀个标有220V，40W1210 Ω.5、如图：若I1＝2A，I2＝1A，I3＝4A，I4＝3A，则I5＝__4___A。

6．RLC串联谐振电路中，已知总电压U=10V，电流I=5A，感抗X L=3Ω，则容抗X C=3Ω，电阻R= 2Ω。

7．已知某⼀正弦交流电 u=100 2sin(314t+60°)伏 ,则交流电压的有效值为100V，⾓频率为314rad/s，初相为60。

8．如图的电桥电路R1=6Ω，R2=12Ω，R3=10Ω，当电桥平衡时，R4 的数值为 20Ω。

9．某电压源电动势E=10V，内阻r=Ω，当电源开路时，两端电压U= 10v ；电源短路时，电流为 100A 。

10、有4个相同的电池，每个电池的电动势为，内阻为Ω，若将它们串联起来，则总电动势为6V，总内阻为Ω。

⼆、选择题（每⼩题2分，共20分）1、有段电阻为4Ω的导线，把它对折起来作为⼀根导线⽤，电阻为（B）A. 2ΩB. 1ΩC. 8ΩD. 16Ω2、3个相同的电容器并联，已知每个电容器C=30µF，总电容为（D）A. 10µFB. 30µFC. 60µFD. 90µF3、已知R1>R2>R3，若将此三只电阻并联接在电压为U的电源上，获得最⼤功率的电阻是（C） A. R1 B. R2 C. R34、已知u=102Sin(314t-30°)V，i=2Sin(314t+30°)A，则u与i的相位关系是（B）⽐i超前60° B. i⽐u超前60°C. u与i反相D. u与i同相5、若通电直导体在匀强磁场中受到的磁场⼒最⼤，这时通电直导体与磁⼒线的夹⾓为（D）A. 0°B. 30°C. 60°D. 90°6、⽤万⽤表交流电压档测交流电压时，电压表的读数为交流电的（A）A.有效值B.平均值C.最⼤值D.瞬时值7、已知对称三⾓形负载的相电流为10A，则线电流为（B）3／3A8、在纯电感正弦交流电路中，电压有效值不变，增加电源频率时，电路中电流（B）A、增⼤B、减⼩C、不变9、下列说法正确的是（C）A、⽆功功率是⽆⽤的功率。

第六章三相交流电路§6-1 三相交流电源一、填空题1．三相交流电源是三个大小相等、频率相同而相位互差120°的单相交流电源按一定方式的组合。

2．由三根相线和一根中性线所组成的供电线路，称为三相四线制电网。

三相电动势到达最大值的先后次序称为相序。

3．三相四线制供电系统可输出两种电压供用户选择，即线电压和相电压。

这两种电压的数值关系是U线=U相，相位关系是U线超前U相30°。

4．如果对称三相交流电源的U相电动势e u=E m sin (314t+)V，那么其余两相电动势分别为ev= E m sin (314t-90°)V，ew =E m sin (314t+150°) V。

二、判断题1．一个三相四线制供电线路中，若相电压为220 V，则电路线电压为311 V。

( × )2．三相负载越接近对称，中线电流就越小。

( √ )3．两根相线之间的电压叫相电压。

( × )4．三相交流电源是由频率、有效值、相位都相同的三个单个交流电源按一定方式组合起来的。

( × )三、选择题1．某三相对称电源电压为380 V，则其线电压的最大值为( A )V。

A．380 B．380 c．380 D．2．已知在对称三相电压中，V相电压为u v=220sin(314t+π)V，则U相和W相电压为(B)V。

A. U u=220sin (314t+) u w=220sin (314t-)B．u u=220sin (314t-) u w=220 sin (314t+)C.u u=220sin (314t+) uw=220sin (314t-)3．三相交流电相序U-V-W-U属( A )。

A．正序 B．负序 C．零序4．在如图6-1所示三相四线制电源中，用电压表测量电源线的电压以确定零线，测量结果U12=380 V，U23 =220 V，则( B )。

A．2号为零线B．3号为零线 C．4号为零线5．已知某三相发电机绕组连接成星形时的相电压u u=220sin(314t+300)V，u v=220sin(314t - 900)V，u w=220sin (314t+1500)V，则当t=10 s时，它们之和为(B)V。

三相电路考试题及答案一、选择题1. 三相电路中，三个相电压的大小和相位关系是（）。

A. 相等且相位相同B. 相等且相位互差120°C. 不相等且相位相同D. 不相等且相位互差120°答案：B2. 在星形连接的三相电路中，线电压与相电压的关系是（）。

A. 相等B. 线电压是相电压的√3倍C. 相电压是线电压的√3倍D. 线电压是相电压的2倍答案：B二、填空题1. 三相电路中的三个相位电压，其相位应该互差______度。

答案：1202. 在三角形连接的三相电路中，线电流等于相电流的______倍。

答案：1三、简答题1. 简述三相电路中星形(Y)接法和三角形(Δ)接法的区别。

答案：星形接法中，三个相的一端连接在一起形成中性点，另一端分别连接到三个相线上；三角形接法中，三个相的首尾相连形成一个闭合的三角形，每个相线连接两个相的节点。

星形接法的线电压是相电压的√3倍，而三角形接法中线电压等于相电压。

2. 为什么在三相电路中要采用三相四线制？答案：三相四线制提供了三个相线和一个中性线，这样可以在星形接法中同时提供线电压和相电压，适用于不同的负载需求，并且可以减少线路损耗，提高供电的可靠性和安全性。

四、计算题1. 已知三相电路中，每相的阻抗为Z，求星形接法下的总阻抗Z_total。

答案：Z_total = Z / 32. 若三相电路中，线电压为380V，求星形接法下的相电压。

答案：相电压 = 线电压/ √3 = 380V / √3 ≈ 219.4V以上为三相电路考试题及答案的排版和格式示例。

三相电路考试题及答案1. 三相电路中，三相负载的连接方式有哪几种？答案：三相电路中，三相负载的连接方式主要有星形(Y)连接和三角形(Δ)连接两种。

2. 什么是三相电路的对称负载和不对称负载？答案：对称负载指的是三相电路中三个相的阻抗完全相同，不对称负载则是指三个相的阻抗不全相同。

3. 在三相电路中，星形连接的负载，线电压和相电压的关系是什么？答案：在星形连接的三相电路中，线电压是相电压的√3倍，即U线 = √3U相。

4. 三角形连接的三相电路中，线电流和相电流的关系是怎样的？答案：在三角形连接的三相电路中，线电流等于相电流，即I线 = I 相。

5. 请解释三相电路中的功率因数。

答案：三相电路中的功率因数是指有功功率与视在功率的比值，它反映了电路中电能的有效利用程度。

6. 什么是三相电路的平衡负载和不平衡负载？答案：平衡负载是指三相电路中三个相的负载阻抗完全相同，不平衡负载则是指三个相的负载阻抗不全相同。

7. 在三相电路中，如何计算三相负载的总功率？答案：三相负载的总功率可以通过公式P总= √3 * U线 * I线 * cosφ计算，其中U线是线电压，I线是线电流，cosφ是功率因数。

8. 三相电路中的零序电流和零序电压是如何产生的？答案：三相电路中的零序电流和零序电压通常是由电路不对称或接地故障引起的。

9. 请简述三相电路的中性点接地和不接地的区别。

答案：中性点接地的三相电路中，中性点直接接地，可以减少接地故障时的电压升高；而不接地的三相电路中，中性点不直接接地，接地故障时可能会产生较高的电压。

10. 在三相电路中，为什么需要进行相序检测？答案：相序检测是为了确保三相电路中的三个相的电压和电流相位正确，防止因相序错误导致的设备损坏或运行不稳定。

三相电路考试题及答案在三相电路中，星形接法的线电压和相电压之间的关系是什么？答案：在星形接法的三相电路中，线电压是相电压的√3倍。

具体来说，如果相电压为V，则线电压为√3V。

三相电路中，三角形接法的线电流和相电流之间的关系是什么？答案：在三角形接法的三相电路中，线电流等于相电流。

因此，如果相电流为I，则线电流也为I。

对于一个平衡负载的三相电路，其功率因数为1，总功率P如何计算？答案：对于平衡负载且功率因数为1的三相电路，总功率P可以通过公式P=√3VLILcosφ计算，其中VL是线电压，IL是线电流，cosφ是功率因数。

在三相电路中，如果负载不平衡，如何计算总功率？答案：对于负载不平衡的三相电路，总功率P的计算需要分别计算每相的功率，然后将它们相加。

公式为P=P1+P2+P3，其中P1、P2和P3分别是每相的功率，可以通过公式P=√3VLILcosφ计算，其中VL是该相的线电压，IL是该相的线电流，cosφ是该相的功率因数。

三相电路中，如果已知线电压和线电流，如何计算无功功率Q？答案：在三相电路中，如果已知线电压VL和线电流IL，无功功率Q可以通过公式Q=√3VLILsinφ计算，其中sinφ是相位角的正弦值，可以通过功率因数cosφ计算得出，即sinφ=√(1-cos²φ)。

在三相电路中，如何判断电路是否平衡？答案：三相电路是否平衡可以通过测量三相的相电压和相电流是否相等来判断。

如果三相的相电压和相电流都相等，则电路是平衡的；如果不相等，则电路是不平衡的。

三相电路中，星形接法和三角形接法的中性点接地方式有何不同？答案：在星形接法中，中性点通常接地，以提供稳定的参考电位并防止相电压过高。

而在三角形接法中，中性点不接地，因为三角形接法的每相电压本身就是线电压，不需要中性点来提供参考电位。

三相电路中，如何计算功率因数？答案：三相电路的功率因数可以通过测量电路的有功功率P和视在功率S，然后使用公式cosφ=P/S来计算，其中P是有功功率，S是视在功率。

电工考试文字题库及答案1. 什么是三相交流电路？答：三相交流电路是指由三个相位的电压或电流组成的电路，这三个相位的电压或电流在相位上互相相差120度。

三相电路可以是星形（Y）接法或三角形（Δ）接法。

2. 什么是星形（Y）接法？答：星形接法是一种三相电路的连接方式，其中三个绕组的一端连接在一起形成中性点，而另一端则分别连接到三个相线上。

这种接法可以提供中性点，适用于需要中性线的场合。

3. 什么是三角形（Δ）接法？答：三角形接法是另一种三相电路的连接方式，其中三个绕组首尾相连形成一个闭合的三角形，每个绕组的两端分别连接到不同的相线上。

这种接法没有中性点，适用于不需要中性线的场合。

4. 什么是功率因数？答：功率因数是衡量交流电路中实际功率与视在功率之间关系的指标，用cosφ表示。

功率因数越接近1，表示电路的效率越高，无功功率越小。

5. 什么是短路？答：短路是指电路中两个不应该直接相连的点之间发生了意外的低阻抗连接，导致电流急剧增加，可能会损坏电路元件或设备。

6. 什么是过载？答：过载是指电路中的电流超过了设计值，长时间过载可能会导致设备过热、损坏或引发火灾。

7. 什么是接地？答：接地是将电气设备的非带电金属部分与大地连接起来，以确保在发生故障时能够安全地将电流导向地面，防止触电事故。

8. 什么是绝缘？答：绝缘是指使用绝缘材料来防止电流通过，从而保护人员和设备不受电击或短路的影响。

9. 什么是电气火灾？答：电气火灾是由电气设备故障、过载、短路或其他电气原因引起的火灾。

10. 什么是电气安全？答：电气安全是指采取适当的措施和预防措施，以保护人员和设备免受电气危害，包括触电、火灾和设备损坏。

11. 什么是漏电保护器？答：漏电保护器是一种安全装置，用于检测电路中的漏电并迅速断开电源，以防止触电和火灾。

12. 什么是断路器？答：断路器是一种电路保护装置，能够在电路发生过载或短路时自动断开电源，以保护电路和设备。
