3kw别墅居家小型光伏发电系统

别墅光伏一体设计方案别墅光伏一体设计方案是指在别墅建筑上融合光伏发电系统的设计方案。

光伏发电系统可以利用太阳能转换为电能，为别墅提供清洁、可再生的能源。

下面是一个700字的别墅光伏一体设计方案：一、设计目标在别墅建筑上集成光伏发电系统，实现别墅自给自足的能源供应，减少对传统能源的依赖，并为社会环保事业做出贡献。

二、设计原则1. 利用现有的别墅建筑外墙、屋顶等建筑元素，实施光伏发电系统的集成，确保设计方案的安全性、稳定性和美观性。

2. 设计光伏发电系统的装置容量要能满足别墅正常用电的需求，同时还要考虑适当的电力储备，以应对特殊情况。

3. 光伏发电系统的设计要考虑不同季节和不同地区的气候因素，确保系统的稳定性和高效性。

4. 设计方案要充分考虑光伏发电系统的维护和管理，确保系统的长期可用性。

三、设计内容1. 屋顶集成设计：在别墅屋顶上设计光伏组件的布局，利用屋顶空间最大化地安装光伏发电组件。

采用多晶硅或单晶硅太阳能光伏电池板，结合别墅屋顶的形状和结构，实现光伏发电系统和建筑的无缝衔接。

2. 集热器设计：在别墅门窗、阳台等外墙设计太阳能集热器，利用阳光的热量为别墅供热。

集热器可以采用平板式或真空管式，根据别墅装修风格和需求进行选择。

3. 接入电网设计：将光伏发电系统与电网相连接，实现发电和电网的双重供电模式。

通过逆变器将太阳能发电转换为交流电，并将多余的电能注入电网，以实现自发电和卖电的功能。

4. 储能系统设计：在别墅内设计储能系统，用于存储光伏发电系统产生的多余电能。

储能系统可以采用锂电池或铅酸电池，以便在晚上或天气不好时继续使用太阳能发电。

5. 监控管理系统设计：在别墅内安装光伏发电系统的监控管理系统，用于监测光伏系统的电量、生成效率、功率等参数，并及时发出报警或自动化控制信号。

方便用户随时了解系统的工作状态和发挥系统的最佳效能。

四、预期效果通过别墅光伏一体设计方案，可以实现别墅对电力的自给自足，减少对传统能源的消耗。

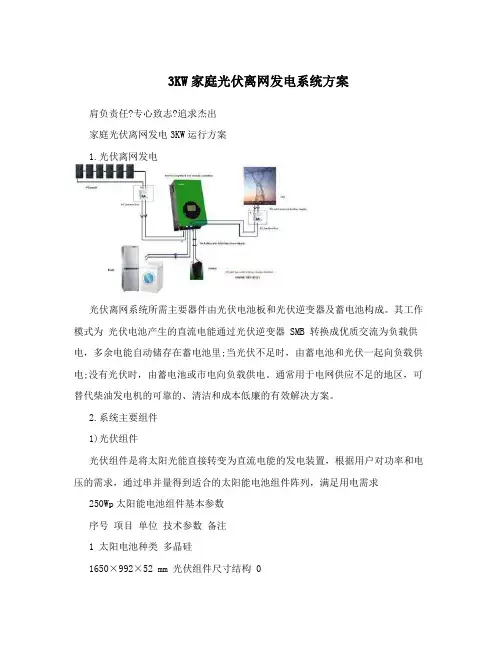

3KW家庭光伏离网发电系统方案肩负责任?专心致志?追求杰出家庭光伏离网发电3KW运行方案1.光伏离网发电光伏离网系统所需主要器件由光伏电池板和光伏逆变器及蓄电池构成。

其工作模式为光伏电池产生的直流电能通过光伏逆变器 SMB 转换成优质交流为负载供电，多余电能自动储存在蓄电池里;当光伏不足时，由蓄电池和光伏一起向负载供电;没有光伏时，由蓄电池或市电向负载供电。

通常用于电网供应不足的地区，可替代柴油发电机的可靠的、清洁和成本低廉的有效解决方案。

2.系统主要组件1)光伏组件光伏组件是将太阳光能直接转变为直流电能的发电装置，根据用户对功率和电压的需求，通过串并量得到适合的太阳能电池组件阵列，满足用电需求250Wp太阳能电池组件基本参数序号项目单位技术参数备注1 太阳电池种类多晶硅1650×992×52 mm 光伏组件尺寸结构 03 kg 19.5 光伏组件重量电参数1 最大输出功率 Wp 250肩负责任?专心致志?追求杰出250Wp太阳能电池组件基本参数序号项目单位技术参数备注 2 最大功率偏差 ?3% 3 开路电压(Voc) V 37.2 4 短路电流(Isc) A 8.8 5 最佳工作电压 V 31.7 6 最佳工作电流 A 7.92 7 组件全面积光电转换效率 % 14.66 8 反向电流能力或组串直流保险规格 A 15 9 填充因素FF 0.76 11 开路电压温度系数 %/K -0.37 12 %/K +0.06 短路电流温度系数13 功率衰降 (1) 第1 年功率衰降 % ?2 (2) % ?10 前10年功率衰降(3) 25年功率衰降 % ?20 极限参数1 工作温度范围 ? -40,+852)逆变器逆变器是将直流电变换为交流电的设备，并网型逆变器是光伏发电系统中的重要部件之一。

交流上方SMB-3K/1S 额定功率 3000W 最大交流输出电流 15.0A 额定电网电压 220V AC+20%, 50/60Hz+1Hz, 纯正弦波<3% THD, 单相电网电压范围 176-264V AC 待机损耗 ?15W显示 LCD，人机互动通讯方式无线连接 RS232/458, TCP/IP 后备电源切换时间 <5 毫秒直流最大直流输入电流 18.3A肩负责任?专心致志?追求杰出可接入组串数 1MPPT路数 1输入电压 180-360V DC MPPT电压 180-360V DC 连接器 MC4 最大工作效率97.00% MPPT效率 99.00% 功率因数 ,0.99 (额定功率) 蓄电池蓄电池充电电压 168V 蓄电池输出电压 12V DC/节蓄电池接入数量(只) 14蓄电池种类胶体蓄电池、铅酸蓄电池、磷酸铁锂电池蓄电池容量推荐85~200安时充电曲线恒流、恒压、浮充、三段式充电方式蓄电池巡检管理可选项蓄电池自行检验功能可选项环境工作温度范围 -25? to +50? 储存温度 -40? to +70?湿度最大 90%, 不结露质保五年数据尺寸(MM) 510*300*200 防护等级 IP65 重量(KG) 26.5保护过/欠压、过/欠频、过流保护、交流短路保护、接地故障监测、直流反极性保护、过载保护电路拓扑高频链冷却方式自然冷却风机冷却 3)蓄电池电池容量电压100AH 12V3家用负载说明我们可以通过计算来找到家庭合适的装机容量:假如一个家庭往年的月平均用电度数在360度(KW/H)，日平均需求用电在12度左右。

ICS27.160F 12DB13 河北省地方标准DB13/T 2383—2016 小型离网太阳能发电系统通用技术要求2016-08-15发布2016-10-01实施前言本标准按照GB/T 1.1-2009给出的规则起草。

本标准由张家口市质量技术监督局提出。

本标准由张家口市力高科技有限责任公司、张家口市产品质量监督检验所共同起草。

本标准主要起草人：雒欣璐、刘坤、武占斌。

小型离网太阳能发电系统通用技术要求1 范围本标准规定了小型离网太阳能发电系统的技术要求、试验方法、检验规则和标志、包装、运输、储存。

本标准适用于输出功率3KW及以下的离网型太阳能发电系统。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 1019-2008 家用和类似用途电器包装通则GB/T 2828.3-2008 计数抽样检验程序第3部分：跳批抽样程序GB/T 13384-2008 机电产品包装通用技术条件GB/T 19064-2003 家用太阳能光伏电源系统技术条件和试验方法GB/T 19638.2-2005 固定型阀控密封式铅酸蓄电池GB/T 19639.1-2005 小型阀控密封式铅酸蓄电池技术条件GB/T 20321.2-2006 离网型风能、太阳能发电系统用逆变器第2部分：试验方法3 配置型号3.1 小型离网太阳能发电系统型号的表示方法。

3.2 配置要求小型离网太阳能发电系统由主机和太阳能板及安装支架组成；主机内主要部件有逆变器、阀控密封式铅酸蓄电池和控制单元构成，最低配置要求见表1。

DB13/T 2383—2016表1 小型离网太阳能发电系统最低配置要求4 技术参数4.1 主机技术参数应符合表2的规定。

表2 主机技术参数4.2 太阳能板技术参数应按GB/T 19064-2003 规定的方法检验并符合表3的规定。

1、节省电费
也许很多人会忽略每个月几十或者几百的电费，累计起来每年的电费支出都会到几千甚至上万元，特别是别墅或者自建房的业主。

因为房子太大了，使用的电器多了，到了冬夏季节，电费更是飙涨。

国家为了鼓励居民节约能源，还有阶梯电价的说法，如果超额用电，那电费单更是吓人。

如果在别墅大宅安装上光伏发电，采用自发自用余电上网的并网模式，可以节省大部分的用电量，还能规避阶梯电价。

每年通过光伏发电就可以剩下一大笔钱。

2、有补贴来赚钱
国家现阶段大力补贴光伏发电，特别是对于分布式光伏，居民自家建光伏发电维持每度电补贴0.42元的政策，可以看得出来国家对于光伏发电这样的清洁能源的鼓励态度，我们老百姓有什么理由不支持呢？
年底了，有关光伏发电业主拿到补贴的新闻也不断，包括之前全民君报道过的河北赵县四百户居民拿到了光伏补贴。

山东省年底也都统一结算了光伏补贴，让老百姓又增加了投资光伏发电的信心。

3、美观潮流的装修
很多人起初关注到光伏发电，肯定会被蓝色的光伏板吸引，毕竟它的出现让业主成为附近别墅或者宅子中的另类，成为时尚潮流、美观节能的典范建筑。

原标题：为何别墅大宅适合安装光伏发电呢？。

太阳能光伏发电家用3000w需要多少费用？知道收益后默默装了光伏电站！太阳能光伏发电近些年来火了起来，不仅能够发电自用还能卖电赚收益，一般家用的安装3000w--10000w的规模，光伏系统的市场价一般在8-12元每瓦。

一般家庭安装3KW的系统，造价在3-4万元。

具体成本计算如下：1.电池板：市场较好材质为4元/瓦，3千瓦≈1.2万元2.安装材料费（城市）：铝合金材质支架≈5000元，普通钢材支架≈3000元（如在农村屋顶多为尖顶的，不需要支架，会省些钱）3.配套仪器：汇流箱≈400-500元（汇集所有电池板的电流，外加防雷功能，目前多数都不单独设立，而把这一功能放到其他仪器上）逆变器（质量好的）≈1万元（把电池板产生的直流电变成适合家用电器的交流电，还有防短路、通信等功能）4.人工费等≈8000元；各地供电公司并网服务为免费的。

费用总计近3万元。

光伏发电的成本，也就是每度电多少钱，不能简单地根据装机成本分析，它与如下五大因素有关：1）装机成本、2）日照条件（年满负荷发电时间）、3）贷款状况（贷款利息和贷款在总投资的比例）、4）投资回收期（折旧年限）、5）运营维护费用。

有些朋友刚开始一看这个投资成本说有点高吧，但是了解完它的收益却默默装了光伏电站，收益计算如下：如果有一年1000小时左右的等效小时，安装容量3千瓦，那么，年发电量就是3千瓦*1000小时=3千瓦时的发电量。

如果当地补贴电价全部上网算下来有1元/瓦，那么，每年收益就是3千瓦时*1元/瓦=3千元。

不考虑电池衰减10年能收回投入的10万元成本，之后就是净收益了。

这里还需要考虑的是组件电池有衰减，另一个需要考虑到国家补贴可能会持续20年，或者10年，省、市的补贴就因地区而异，有的是补贴五年，有的补贴3年，变动还是很大的。

以河北为例说明分布式光伏的收益，根据2015年12月1日公布《河北省物价局关于光伏发电项目有关电价补贴政策的通知》，光伏及风电两类新能源项目将根据发电量获得为期3年的补贴。

3KW屋顶分布式光伏电站设计方案解析随着全球能源需求的不断增长和环境保护意识的提高，分布式光伏电站作为清洁能源的一种重要形式，在能源领域得到了越来越广泛的应用。

在工业和商业场所，屋顶是一个理想的光伏电站建设位置，因为不占用地面空间，且能够充分利用屋顶面积，实现能源的自给自足。

本文将以一个3KW的屋顶分布式光伏电站为例，介绍其设计方案及解析，以提供给读者更深入的了解和参考。

1.光伏组件选型：对于3KW的屋顶分布式光伏电站，光伏组件选型至关重要。

一般情况下，可以选择在市场上较为成熟和稳定的多晶硅或单晶硅光伏组件。

在选择组件时，需要考虑其转换效率、耐久性、质量保证以及生产厂家的信誉等因素。

2.逆变器选型：逆变器是将太阳能板产生的直流电转换为交流电的关键设备。

对于3KW的分布式光伏电站，可以选择容量适中的串联逆变器，以确保电能转换效率和系统运行稳定性。

3.建设规划：在确立分布式光伏电站的规模和选型之后，需要进行详细的建设规划。

首先是屋顶的可行性评估，包括承重能力、倾斜度和朝向等因素。

其次是光伏组件的布局设计，要合理利用屋顶空间，避免遮挡和阴影影响发电效率。

4.系统连接：在设计分布式光伏电站时，需要确保系统的连接和布线是稳固可靠的。

逆变器和电表等设备的安装位置要合理布置，以便日后的维护和管理。

5.运维管理：建设完毕后，需要及时进行系统的监测和管理。

通过监测系统的发电数据，可以及时发现故障并进行处理，确保系统的正常运行和发电效率。

6.经济性分析：对于3KW的屋顶分布式光伏电站，还需要进行经济性分析。

包括前期投资、每年的发电量和收益、系统寿命等因素，来评估其是否具有投资回报的潜力。

在设计和建设3KW屋顶分布式光伏电站时，需要考虑上述方面，以确保系统的安全稳定和高效运行。

分布式光伏电站作为一种清洁能源的形式，对于减少碳排放和改善环境质量具有积极的意义。

希望本文的介绍能够帮助读者更好地了解和投入到光伏电站建设领域中。

太阳能电池方阵：发电容量3KW，采用多晶硅太阳能电池组件，转
换效率13-14%，选用120W组件9串3并，工作电压140V，使用寿
命25年以上。

工程安装面积25m2，南向30°倾斜安装。

蓄电池组：铅酸免维护电池96V400AH，由16个12v200ah电池8串
联2并组成，可以提供走廊照明灯连续工作3天，使用寿命5-7年。

智能控制器：额定功率3KW，额定工作电流为30A；带蓄电池过充
电保护，过放电保护；输入反接保护，短路保护，过载保护，温度补
偿，过热保护等。

正弦波逆变器：4KW，输入DC96V±20％,输出AC220V±10％,频率
50Hz,波形为纯正弦波。

控制组柜：用于安装控制器和逆变器，以及存放电池，在控制组柜面
板上可显示工作电流，电压等常见电路参数，以提高系统的安全性和
可视化界面。

一、工程材料
工程材料清单
序号项目名称规格型号材料单价数量单位金额（元）
1 太阳能电池方阵多晶硅3000 瓦
2 蓄电池12V200Ah 16 只
3 充电控制器96V30A 1 只
4 逆变器4KW 1 只
5 太阳能电池方阵钢
架钢结构3000 瓦
6 控制组柜钢结构 1 套
7 线材铜芯电缆 1 批
8 其他辅助材料 1 批
合计。

家庭光伏发电3kw成本分析3kw家庭光伏发电系统总投资大概为10元/瓦，假设本光伏系统总装机容量为3kw，总投资为3万元，系统总效率为80%，25年光衰减20%，度电收入按0.9--1.5元计算。

根据下表所预计年发电量计算得出，智凯本光伏系统的投资回收期是5--81、设备成本。

即光伏逆变器、太阳能电池板等。

不同的光伏安装公司有自己的定价标准，目前光伏系统的合理建设成本一般在每瓦8-10块钱左右。

光伏组件大约占总投资的49%，逆变器及其它电气设备大约占10%，电缆和支架各占大约10%，这几个分项所占比例较高。

2、装机容量。

怎么算自己家的装机容量?主要看两点：每月用电量与可安装面积。

根据当前实际的用电量情况来判断需要安装多少千瓦的光伏电站，这样比较经济。

也可以建设稍大功率的电站，这样用不完的电可以并网卖给国家。

计算方法：每千瓦光伏发电系统每天可以发四度电，需要10平方安装面积。

只要光伏电站的发电量大于家里的用电量，那么就可以带动家里所有的电器。

比如家里每个月要用360度电，屋顶可安装面积50平方。

根据计算方法，家里可以装3KW光伏发电系统就可以满足每月的所有用电，安装面积30平方。

如果想将家里的屋顶全部利用起来，那么最多可装5KW光伏发电系统，既可以满足家里的用电，还可以有多余的电上传到国家电网，卖电赚钱。

3、补贴政策。

2013年8月26日，国家发改委确定，分布式光伏发电国家级补贴为0.42元/度(税前)，原则期限20年。

此外，还有地方补贴，不同省份地区补贴力度都不一样，具体可以打开“光伏能源圈”公众号对话框，输入“补贴”查询。

从2001年至今，国家共下发政策文件20项之多，用于支持和发展我国的太阳能光伏发电新领域。

太阳能光伏发电在不远的将来会占据我国能源消费的重要席位，将成为世界能源供应的主体。

方案配置3KW光伏系统配置一、总体设计方案1、组件设计总装机容量为3KW。

太阳能电池板可选用以下组件计算，参数如下：实际功率：250Wp；功率公差：0/+5W；开路电压：61.7V；额定电压：51V；短路电流：5.4A；额定电流：4.9A；Max-System Voltage：1000VMax.Series Fuse (A)：10ACell Size (mm)：1609×1090×28mm；Weight (Kg)：29.42kg对于接到同一台并网逆变器所配置的太阳电池组件，电池组件经并串联后经汇流接到并网逆变器，为了使电池组件工作在最大功率点，所以要求接入同一台并网逆变器的每个电池串列的电压、功率基本一致。

也就是说，同一个并网发电单元的电池组件要求具有相同的功率和电压类型，并且要求电池组件安装在同一倾斜面上。

一般逆变器的直流输入电压范围是一定的，选择组件串联数时需要考虑两个方面：一是开路电压的高限值必须小于逆变器最大耐受电压；二是额定工作电压的低限值不小于逆变器MPPT 范围的最小值。

结合以上条件，对于太阳电池组件我们选择其串联数为6，即6块串联为一串列。

所配置3KW 逆变器直流输入最高电压为550V，MPPT 范围为188V-440V,串列的电压高低限值均在逆变器直流电压范围内，因此组件的串联数为6满足设计要求。

2、组件的并联数系统的总容量为3KWp，单板功率为250Wp，选取板子数量为14块，6块为一串列，每串的功率为：1.5KWp。

组件的并联数量为2，故系统总容量为3KWp。

2路分别接入1 台sunny boy3000TL 光伏逆变器中。

3、逆变器的配置及参数逆变器采用SMA生产的SB3000TL-20具体参数如下：Max. DC power :3200 WMax. DC voltage :550 VPV-voltage range, MPPT :125 V – 440 V Recommended range at nominal power: 188 V – 440 V Max. input current :17 ANumber of MPP trackers: 1Max. number of strings (parallel) :2Output (AC)Nominal AC ouput: 3000 WMax. AC power :3000 WMax. output current: 16 ANominal AC voltage / range :220 V – 240 VAC grid frequency / range :50 Hz, 60 Hz / ± 5 HzPhase shift (cos ϕ) :1AC connection: single-phaseEffi ciencyMax. effi ciency / Euro-Eta: 97.0 % / 96.3 % Protection devicesDC reverse polarity protection ●ESS DC load-disconnecting switch ●AC short-circuit protection ●Ground fault monitoring ●Grid monitoring (SMA Grid Guard) ●Integrated all-pole sensitive leakage current monitoring unit ●General DataDimensions: (W / H / D) in mm 470 / 445 / 180 Weight:22 kgOperating temperature range :–25 °C ... +60 °C Noise emission (typical): ≤ 25 dB(A) Consumption: operating (standby) / night <10 W Topology transformerless transformerless transformerlessCooling concept convection OptiCool OptiCool Installation: Indoors / Outdoors (IP65 electronics /IP54 connection compartment): ●/●●/●●/●FeaturesDC connection: MC3 / MC4 / Tyco :❍/●/❍AC connection: Terminals :●Graphic display: ●Interfaces: Bluetooth / RS485 :●/❍Warranty: 5 years / 10 years: ●/❍Certifi cates and approvals: www.SMA.de● Standard ❍ Optional4、防雷汇流箱设计直接将多串的光伏组件的输出端口连接到逆变器是危险的，也是不符合规范的，一旦系统出现故障，将危及光伏组件和系统的安全。

家庭分布式光伏典型设计方案家庭屋顶一般采用瓦片结构和水泥结构，安装方在推销光伏或者接到用户申请时，要去现场考察，因为并不是每家屋顶都适合安装光伏。

1、选择合适的安装场地首先要确定屋顶的承载量能不能达到要求,太阳能电站设备对屋顶的承载要求大于30kg/平米，一般近5年建的水泥结构的房屋都可以满足要求，而有10年以上的砖瓦结构的房屋就要仔细考察了;其次要看周边有没有阴影遮挡，即使是很少的阴影也会影响发电量，如热水器，电线杆，高大树木等，公路旁边以及房屋周边工厂有排放灰尘的,组件会脏污，影响发电量；最后要看屋顶朝向和倾斜角度，组件朝南并在最佳倾斜角度时发电量最高，如果朝北则会损失很多发电量。

遇到不适合装光伏的要果断拒绝，遇到影响发电量的需要和业主实事求是讲清楚，以免后续有纠份。

2、选择合适的光伏组件光伏组件有多晶硅，单晶硅,薄膜三种技术路线，各种技术都有优点和缺点，在同等条件下，光伏系统的效率只和组件的标称功率有关，和组件的效率没有直接关系，组件技术成熟，国内一线和二线品牌的组件生产厂家质量都比较可靠，客户需要选择从可靠的渠道去购买.光伏组件有60片电池和72片电池两种，分布式光伏一般规模小,安装难度大，所以推荐用60片电池的组件,尺寸小重量轻安装方便。

按照市场规律,每一年都会有一种功率的组件出货量特别大，业内称为主流组件，组件的效率每一年都在增加，2017年是多晶265W，单晶275W，这种型号性价比最高，也比较容易买到，到2018年预计是多晶270W,单晶280W性价比最高。

3、选择合适的支架根据屋顶的情况，可以选择铝支架，C型钢，不锈钢等支架，另考虑到光伏支架强度、系统成本、屋顶面积利用率等因素。

在保证系统发电量降低不明显的情况下(降低不超过1%）尽可能降低光伏方阵倾斜角度，以减少受风面，做到增加支架强度，减少支架成本、提高有限场地面积的利用率。

漏雨是安装光伏电站过程中需要注意的问题,防水工作做好了，光伏电站才安全。

光伏发电对屋顶的要求光伏发电对屋顶的要求有：一、有独立屋顶或屋顶产权清晰建设光伏发电系统的用户需要对屋顶拥有独立使用权。

因此，有独立屋顶的农村地区，别墅居民安装起来相对方便，对于多层或者高层以上住宅的楼顶屋顶，属公用区域，不属于单独某一户，整栋楼业主共同拥有使用权。

要想在上面建设电站，需要获得整栋楼业主的同意，否则，即使安装好了，电网公司也不会给并网。

二、屋顶情况良好：比如前后没有遮挡，光照好，屋顶有足够的承重等。

造成遮挡的因素很多，可能是楼层间，可能是植被，可能是组件间。

别小看遮挡的危害，组件长期被遮挡，影响电站发电量，收益回收期更长。

屋顶承重问题一直是光伏电站设计之初必须考虑到的问题，屋顶可承受的太阳能电站设备重量是如何计算的呢？举例来说，一个3KW的家用屋顶太阳能电站，需要150W的太阳能电池板20块，太阳能电池板的重量为240kg，支架、水泥方砖重量约在210kg，支架占地面积为15平米，这样计算出太阳能电站设备对屋顶的压力为30kg/平米。

家用屋顶一般承重都超过30KG，对于上面安装光伏板是没有多大问题的。

以上只是一种概算，可以为大家做个参考，而且专业的光伏企业（如洛阳智凯光电）或安装公司在电站设计的时候会充分考虑到屋顶的固定荷重、风压荷重、雪压荷重、地震荷载等。

目前国内建筑屋面按照形状主要可以分为坡屋面、平屋面和不规则结构屋面三类。

原则上讲，任何形式的屋面都可以安装光伏系统，但在选择具体安装部位时，坡屋面安装要注意屋面的坡度与坡向与组件阵列最佳安装倾角相匹配;不规则屋面安装要考虑在保证发电效率的同时，不影响建筑的艺术效果。

另外，屋面分布式光伏发电系统安装时还应注意建筑安全性、施工安全性和并网便捷性、维护需要符合性等几个方面问题。

建筑安全性：对建筑屋面进行承载力测算，在满足要求的情况下，进行光伏系统设计和安装;施工便捷性：能够施工，施工面具备施工条件;便于施工、施工材料、人员、设备(机械)进出方便;并网便捷性：能够就近并网，就地消纳能力强;建筑屋面可维护性：开阔无遮挡减少遮挡;宜避开空调冷却机组、通风管线、水箱等既有设施;预留检测通道;符合相关建筑的外观要求。

居民分布式光伏发电系统典型设计方案1.居民分布式光伏余电上网典型设计方案1.1.1居民分布式光伏典型设计方案-余电上网-3kW三相系统接入示意图.pdf 1.1.2.组件排布方案-3kWp方案.pdf1.2.1居民分布式光伏典型设计方案-余电上网-6kW三相系统接入示意图.pdf 1.2.2.组件排布方案-6kWp方案.pdf1.3.1居民分布式光伏典型设计方案-余电上网-10kW三相系统接入示意图.pdf 1.3.2.组件排布方案-10kWp方案.pdf1.4.1居民分布式光伏典型设计方案-余电上网-12kW三相系统接入示意图.pdf 1.4.2.组件排布方案-12kWp方案.pdf1.5.1居民分布式光伏典型设计方案-余电上网-20kW三相系统接入示意图.pdf 1.5.2.组件排布方案-20kWp方案.pdf1.6.1居民分布式光伏典型设计方案-余电上网-30kW三相系统接入示意图.pdf1.6.2.组件排布方案-30kWp方案.pdf2.居民分布式光伏全额上网典型设计方案2.1.1居民分布式光伏典型设计方案-全额上网-3kW三相系统接入示意图.pdf 2.1.2.组件排布方案-3kWp方案.pdf2.2.1居民分布式光伏典型设计方案-全额上网-6kW三相系统接入示意图.pdf 2.2.2.组件排布方案-6kWp方案.pdf2.3.1居民分布式光伏典型设计方案-全额上网-10kW三相系统接入示意图.pdf 2.3.2.组件排布方案-10kWp方案.pdf2.4.1居民分布式光伏典型设计方案-全额上网-12kW三相系统接入示意图.pdf 2.4.2.组件排布方案-12kWp方案.pdf2.5.1居民分布式光伏典型设计方案-全额上网-20kW三相系统接入示意图.pdf 2.5.2.组件排布方案-20kWp方案.pdf2.6.1居民分布式光伏典型设计方案-全额上网-30kW三相系统接入示意图.pdf2.6.2.组件排布方案-30kWp方案.pdf3.居民分布式光伏常用组件3.1 1.居民分布式光伏支架安装说明.PDF3.1 2.屋面支架方案-安装节点图（一）.pdf3.1 3.屋面支架方案-安装节点图（二）.pdf3.14.屋面支架方案-条形基础结构（双排组件结构布置图）.pdf3.1 5.屋面支架方案-条形基础结构（双排组件结构剖面图）.pdf3.1 6.屋面支架方案-常用配件（导轨）.pdf3.1 7.屋面支架方案-常用配件（横梁）.pdf3.1 8.屋面支架方案-常用配件（后底座）.pdf3.1 9.屋面支架方案-常用配件（铰接头）.pdf3.1 10.屋面支架方案-常用配件（立柱）.pdf3.1 11.屋面支架方案-常用配件（前底座）.pdf3.1 12.屋面支架方案-常用配件（斜撑）.pdf。

【DIY】如何⾃建⼀套家庭光伏发电系统？（结尾有⼤招）2013年3⽉1⽇，国家电⽹颁布的《关于做好分布式电源并⽹服务⼯作的意见》正式实施，⿎励分布式光伏发电分散接⼊低压配电⽹，承诺对6兆⽡以下的分布式光伏发电项⽬免费接⼊电⽹，全额收购富余电⼒，这意味着国家电⽹打开了家庭光伏发电并⼊电⽹之门。

在⾃家屋顶搭建⼀套光伏发电系统，⾃发⾃⽤，是不是很⾼端⼤⽓上档次哈^^。

下⾯主要介绍⼀下如何⾃⼰搭建⼀套家庭光伏发电系统。

1 基本配置⼀套光伏发电系统主要包括太阳电池阵、光伏逆变器和交流断路器，其基本配置如下图所⽰。

光伏模块组成的光伏组串将太阳能转换成直流电能。

逆变器作为中间重要单元将此直流电能转换成满⾜电⽹要求的交流电能并馈⼊电⽹。

2 主要设备2.1 太阳电池阵太阳电池阵选⽤绿能在线yessolar太阳能电池组件,其性能参数如下表所⽰。

2.2 光伏逆变器光伏逆变器选⽤绿能在线鑫琪逆变器T系列声控LCD新型光伏逆变器，其输⼊输出参数如下表所⽰。

组串型型光伏逆变器的内部电路原理如下图所⽰，主要包含直流EMC滤波器、MPPT及升压电路、逆变器、保护电路、交流EMC滤波器和⼈机交互界⾯及通讯接⼝六部分。

该逆变器允许⼀路光伏组串接⼊。

逆变器为光伏输⼊配置⼀路MPPT跟踪器，从⽽保证光伏组串产⽣直流电能最⼤化地被逆变器所使⽤。

逆变电路将直流电转换成交流电能。

保护功能电路在逆变器运⾏过程中监测运⾏状况，在⾮正常⼯作条件下可触发内部继电器从⽽保护逆变器内部元器件免受损坏。

此外直流开关可安全地切断直流侧电流。

逆变器机器上设有操作和显⽰的⼈机交互界⾯，可供检修和⽤户查看实时或历史运⾏信息，以及产品故障信息等。

此外逆变器RS485 接⼝为监测整个光伏发电系统的运⾏状况提供选择。

3 设备安装逆变器电⽓安装包括直流侧电⽓连接、交流侧电⽓连接和通讯线缆电⽓连接。

3.1 电⽓连接图3.2 逆变器外部接线外部接线端⼦位于逆变器底部，如下图所⽰。

家庭光伏电站悲喜事家庭分布式电站不仅会让ZG能源格局发生变化，更会让一般百姓从单纯的电力消费者成为生产者。

做个发电生意吧，你发电GJ买。

这种想象中的生意在位于顺义的一座地上三层外加半层阁楼的小别墅上变成了现实。

远远望去，这座别墅与邻居的房子并无区别。

近距离观察，会发现凸起的屋顶上搭建了一些东西，顺着别墅屋顶向下看，细心的人会发现，这座房子前面的玻璃幕墙和别人家的颜色有所不同。

屋顶上搭建的便是太阳能电池板，而玻璃幕墙则已经布上了薄膜电池。

这座别墅便是被众多媒体和光伏业内人士争相探望的家庭分布式“光伏电站”。

这座别墅的主人正是ZG第一例家庭光伏电站成功申请建立者——任凯。

该屋顶作为光伏试验场，每天发电10千瓦时。

安装成本市场价为每瓦10元，任凯实际安装价格为每瓦14元，共计4.2万元。

“如果能得到每度电0.40.6元的补贴，像我家这样的小型电站回报周期一般为8年，投资回报率为9.3%，远高于银行利率。

”任凯告诉《ZG经济和信息化》记者。

不过，任凯所说的补贴现在还没有变成现实。

并XX瓶颈业主任凯是个“光伏迷”。

20XX年，因看好光伏产业的前景，原本从事手机供应链治理工作的任凯转行进入了一家全球知名的光伏材料供应公司工作。

彼时，光伏产业进展势如破竹，任凯虽然十分看好光伏的进展前景，但也对产业的进展状况有所了解。

ZG拥有全球80%的产能，并曾经占据50%以上的国际市场，但国内市场的份额却不到全球市场的9%。

对于出口的过度依赖，让身在外企的任凯十分忧虑。

他认为，分布式光伏项目具有小型、灵活、自给自足等优点，在未来应该有非常大的市场空间。

20XX年，任凯萌生了自己在光伏领域创业的想法。

他在一些朋友的帮助下购买了一些薄膜电池，计划把这些电池布置在自己的房子上，建筑一个小型“发电厂”。

任凯打印了申请报告，先后去了顺义电力公司和电力公司申请并XX，但由于当时GJ 没有出台居民家庭分布式并XX的政策，顺义电力公司和电力公司都拒绝批复并XX申请。

屋顶分布式光伏发电系统的设计与施工（一）民用光伏发电系统是分布式发电系统的重要组成部分，随着国内分布式政策的不断完善与落实，光伏发电已经走入了普通百姓的生活，由于全国各地居民的屋顶条件情况不尽相同，因此各个项目都需要因地制宜，进行定制化的设计和施工。

1.民用分布式发电系统的设计民用分布式项目的设计需要在前期工作中完成屋顶勘测和相关信息的收集，并给业主提供初步的设计方案或屋顶发电效果图，效果图的作用一方面可以从侧门说明专业设计能力，另一方面可以非常直观地为业主展示组件的布置形式和实时阴影情况，如图1和图2为混凝土屋顶支架安装和组件敷设效果图,图3为笔者基于CAD图纸而绘制的南京地区别墅分布式发电系统的组件布置效果图，然而大多数别墅屋顶的业主可能没有屋顶平面和立面图纸，这种情况下我们只需把握屋顶的整体尺寸，细节的部分化繁为简。

对于民用系统设计人士，本人还是强烈推荐使用SketchUp，因为在效果图制作和阴影分析上较为出色。

图1 支架SketchUp效果图图2混凝土屋顶支架安装和组件铺设SketchUp效果图图3别墅分布式发电系统组件布置SketchUp效果图项目施工前的重要工作是深化设计，如方阵具体布置方案、支架安装方案、组件和逆变器选型、接线和电缆敷设方案、逆变器和交流配电箱的安装位置、防雷接地等，其中方阵布置和支架的安装方案属于重点内容，对于民用系统，支架的安装设计灵活性很大。

别墅屋顶一般为瓦面和混凝土两种形式，支架和屋面的固定有打孔和负重压块等方法，对于打孔因为破坏了原有屋面的结构，就要涉及到屋面的防水工程。

如图4所示为混凝土屋顶膨胀螺栓与屋面的固定方法和屋面防水措施，孔的直径需要和膨胀螺栓的直径匹配，太小和太大都不合适，孔的深度需要根据屋面的结构来定，膨胀螺栓的深度不允许超出现浇层，一般最大深度为现浇层的一半左右，并以此作为选择膨胀螺栓长度的依据。

图4所示的屋面防水使用了三重防水措施，即孔内采用组件封装所使用的黑色硅胶或者995结构胶灌注，屋面和角铝之间使用防水胶垫，同时螺栓安装位用防水胶密封。

以及系统电气 方案设计做了说明 。认为在市 电不方便和架设距离偏远的西北地区大力推广家庭常用 ３ Ｗ 太 阳能光 ｋ
伏发 电系统一体化应用技术 ， 是完全 可行 和可能 的。
关键 词 ： 伏发 电； 阳能 ；ｋ 设计方案 光 太 ３ Ｗ；
中 图分 类 号 ：Ｍ６ ５ Ｔ １
太 阳传递 给地球 的 能源 相 当于 １０万 亿 ｔ 的 ３ 煤
热量， 大约为全世界 目前耗能的一万多倍。因此 ， 开
发太 阳能 ， 积极利 用再 生 能源 ， 成为 解决 能源 危机 的
关键 ， 据有关资料显示 ， 世界光伏发电的总装机容量 已高达 ４３ １ Ｗ 左右 ， 世纪 中叶 ， 阳能光伏发 ３０ Ｍ 本 太 电将成 为重要 的发 电方式 。西北 大部 分地 区 日照极 图 １ 太 阳 能 光 伏发 电原 理 为充足 ， 阳辐射强烈 ， 太 太阳能资源极为丰富 ， 开发 常用 ３ Ｗ 太 阳 能光 伏 发 电 系统 ， ｋ 正在 成 为无 电 、 缺 ２ １ 设计 缘 由 ． 电、 电 、 少 间歇断 电的西北 一些 市 电不方 便 和架设距 通 常情况 下 ， 在无 电 、 电 、 电 、 电地 区 ， 缺 少 断 在
护 和直交流 变换设 备 。
率 ６ ％ ， 阳年平均辐射量 ６ ８８ｋ／ｒ （７ ９Ｗ ２ 太 １． １Ｊｅ １１ｋ ａ
・
ｈ ｍ ） 年≥０ ／ ， ￣ Ｃ的活动积温 ３ １． ℃， ０【的 ６４ ８ ≥１ｃ ＝
２ ３ Ｗ 太 阳能 光 伏 发 电 系统 设 计 与 ｋ
容量计算
他用 途 。如 图 １所 示 。太 阳 能 电 池 组 件 是 发 电 设
定 西 市 介 于 东 经 １３５ ～１５ １ 北 纬 ３ 。 ０ 。２ ０ 。３ 、 ４ ２ ３ 。５之 间。年 日照 时 数 为 ２２ ｈ 日照 百 分 ６ ～ ５３ ７５ ，

别墅露台光伏搭建方案在别墅的露台上搭建光伏发电系统可以有效利用阳光资源，为别墅提供可再生能源，减少对传统能源的依赖。

下面是一个针对别墅露台光伏搭建的方案：首先，我们需要确定别墅露台的光伏发电系统的容量。

根据别墅的用电量和露台的面积来计算。

一般来说，一个家庭每天的用电量在10-15度之间，而每平方米的光伏发电装机容量在100-200瓦之间。

因此，我们可以计算出所需的光伏发电装机容量。

其次，为了保证光伏发电系统的安全和稳定运行，需要选择高质量的光伏组件和光伏支架。

光伏组件应选择高效率的单晶或多晶硅片，以确保光伏发电系统的发电效率。

光伏支架可以选择铝合金材质，具有抗腐蚀和抗风的特性，同时还要考虑安装角度和朝向，以最大程度地接收太阳辐射。

然后，光伏发电系统还需要辅助设备，如光伏逆变器和电池储能系统。

光伏逆变器将光伏组件产生的直流电转换为交流电，以供给家庭使用。

电池储能系统可以将过剩的电能存储起来，以便在夜间或阴雨天供电使用。

最后，光伏发电系统的安装和调试需要专业的施工队伍进行。

他们需要根据别墅露台的具体情况进行安装，确保光伏组件的固定和连接正常。

在安装过程中，还需要考虑电线的敷设和保护，以及接地和安全装置的设置。

此外，还需要考虑光伏发电系统的维护和监控。

定期清洁光伏组件表面的灰尘和污垢，以确保光伏转换效率。

同时，可以安装监控系统，实时监测光伏发电系统的运行情况和发电效率，提前发现和解决问题，确保光伏发电系统的正常运行。

综上所述，别墅露台光伏搭建方案需要从容量计算、光伏组件和支架选择、辅助设备配置、施工和安装、维护和监控等方面全面考虑。

通过合理的规划和设计，可以为别墅提供可靠的、环保的电力供应。
