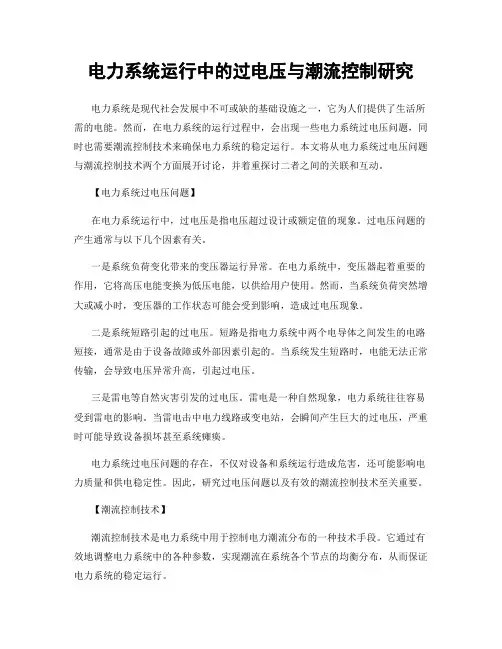

电力系统运行中的过电压与潮流控制研究电力系统是现代社会发展中不可或缺的基础设施之一，它为人们提供了生活所需的电能。
然而，在电力系统的运行过程中，会出现一些电力系统过电压问题，同时也需要潮流控制技术来确保电力系统的稳定运行。
本文将从电力系统过电压问题与潮流控制技术两个方面展开讨论，并着重探讨二者之间的关联和互动。
【电力系统过电压问题】在电力系统运行中，过电压是指电压超过设计或额定值的现象。
过电压问题的产生通常与以下几个因素有关。
一是系统负荷变化带来的变压器运行异常。
在电力系统中，变压器起着重要的作用，它将高压电能变换为低压电能，以供给用户使用。
然而，当系统负荷突然增大或减小时，变压器的工作状态可能会受到影响，造成过电压现象。
二是系统短路引起的过电压。
短路是指电力系统中两个电导体之间发生的电路短接，通常是由于设备故障或外部因素引起的。
当系统发生短路时，电能无法正常传输，会导致电压异常升高，引起过电压。
三是雷电等自然灾害引发的过电压。
雷电是一种自然现象，电力系统往往容易受到雷电的影响。
当雷电击中电力线路或变电站，会瞬间产生巨大的过电压，严重时可能导致设备损坏甚至系统瘫痪。
电力系统过电压问题的存在，不仅对设备和系统运行造成危害，还可能影响电力质量和供电稳定性。
因此，研究过电压问题以及有效的潮流控制技术至关重要。
【潮流控制技术】潮流控制技术是电力系统中用于控制电力潮流分布的一种技术手段。
它通过有效地调整电力系统中的各种参数，实现潮流在系统各个节点的均衡分布，从而保证电力系统的稳定运行。
潮流控制技术主要包括以下几种方式。
一是调整电源和负荷的分布。
通过合理规划电源和负荷的分布，可以有效控制潮流的路径和分配情况。
这样可以避免潮流集中于某一条线路或节点，从而减轻其过载问题，降低过电压的发生概率。
二是使用潮流控制设备。
潮流控制设备是指能够控制和调节潮流分布的设备，如STATCOM（静止补偿器）、FACTS（柔性交流输电系统）等。
过电压欠电压低电压过电压、欠电压和低电压是电力系统中常见的故障现象，它们对电力设备和用户带来了很大的危害。
本文将分别对过电压、欠电压和低电压进行详细介绍，并分析其产生原因和对电力系统的影响。
一、过电压过电压是指电力系统中电压超过额定值的现象。
过电压分为暂态过电压和持续过电压两种类型。
暂态过电压是一种短暂的电压波动，通常由突发故障、雷击、开关操作等原因引起。
暂态过电压的持续时间很短，一般不超过数毫秒，但其峰值电压可能达到几倍甚至几十倍于额定电压，对电力设备的绝缘和绝缘材料会产生巨大的冲击。
持续过电压是指电力系统中电压超过额定值并持续较长时间的现象。
持续过电压通常是由于系统负荷不平衡、电源故障、线路短路等原因引起的。
持续过电压对电力设备的绝缘和绝缘材料也会造成损坏，同时还会导致设备过热、电能质量下降等问题。
过电压对电力系统的影响主要体现在以下几个方面：1. 对设备绝缘的破坏。
过电压会使设备绝缘性能下降，甚至破坏绝缘，导致设备损坏或发生故障。
2. 对设备的热损耗。
过电压会增加设备的功率损耗，使设备过热，降低设备的使用寿命。
3. 对电能质量的影响。
过电压会导致电能质量下降，造成电压波动、闪烁、谐波等问题，影响电力设备的正常运行。
4. 对用户的影响。
过电压可能导致用户设备损坏、停机甚至火灾等事故，给用户带来经济损失。
二、欠电压欠电压是指电力系统中电压低于额定值的现象。
欠电压通常由于电源故障、线路阻抗不足、电网负荷过重等原因引起。
欠电压对电力系统的影响主要体现在以下几个方面：1. 电力设备运行不正常。
欠电压会导致设备功率不足，使设备无法正常运行，影响生产和供电质量。
2. 电力设备寿命缩短。
欠电压会增加设备的负荷，使设备过载工作，降低设备的使用寿命。
3. 用户电器损坏。
欠电压会导致用户电器无法正常工作，甚至引起电器损坏。
4. 经济损失。
欠电压会导致生产中断、设备损坏等问题，给用户和企业带来经济损失。
三、低电压低电压是指电力系统中电压低于额定值但没有达到欠电压的现象。
电力系统过电压分析过电压是指电力系统中出现的电压超过额定值或设定范围的瞬时现象。
过电压可能由于线路故障、雷击、开关操作和电气设备故障等原因引起。
过电压对电力系统的安全稳定运行产生重要影响，因此，对电力系统的过电压进行准确的分析和评估是必要的。
一、过电压的分类1. 外部过电压：外部过电压是指来自电力系统外部的电压幅度超过了正常运行时的额定值。
外部过电压的主要原因是雷击，雷击可以通过设备接闪装置和接地装置来减轻其影响。
2. 内部过电压：内部过电压是指电力系统内部某个节点的电压幅值超过了正常运行时的额定值，可能导致电力设备的损坏。
内部过电压包括故障过电压和运行过电压。
二、过电压的影响1. 设备损坏：过电压可能导致设备的击穿，损坏电气设备，特别是对绝缘性能较差的设备，如变压器、继电器和电能表等。
2. 系统不稳定：当过电压较大或持续时间较长时，电力系统可能变得不稳定，导致设备间的电能传递受到影响。
三、过电压分析的方法过电压分析是通过数学模型和计算方法对电力系统的过电压进行仿真和计算，以评估过电压对电力系统的影响，并确定相应的防护措施。
1. 瞬态稳定分析：通过瞬态稳定分析可以确定电力系统在过电压冲击下的稳定性。
该分析主要考虑电力系统的动态过程，包括电压暂降、电流冲击和设备响应等。
2. 静态稳定分析：静态稳定分析主要评估电力系统在过电压下的静态稳定性。
静态稳定分析可以评估过电压对电力系统中各个节点电压和功率的影响。
3. 电磁暂态分析：电磁暂态分析是通过计算每个节点的电压和电流的瞬时变化来评估过电压对电力系统的影响。
该分析主要关注电力系统的电磁暂态响应。
四、过电压防护措施为了减轻过电压的影响并保护电力系统的安全稳定运行，需要采取一定的过电压防护措施。
1. 接闪装置：接闪装置可接地试验系统，通过将过电压引到接闪装置上，从而保护电力设备免受雷击等外部过电压的影响。
2. 绝缘配合：合理选择和配合电力系统的绝缘设备和绝缘材料，提高系统的绝缘能力，防止内部过电压的产生和传播。
电力系统的过电压保护与控制随着电力系统的发展与扩大，过电压问题一直是电力系统运行中的一个重点关注的问题。
过电压不仅会对电力设备造成损坏，还会对整个电力系统的稳定运行产生严重影响。
因此，过电压保护与控制是电力系统中的重要环节。
一、过电压产生的原因及危害分析过电压一般是指电压在瞬时时间内突然上升或下降的现象。
其产生的主要原因有以下几个方面：1. 外部因素：如雷电、电力线路的故障、短路等。
2. 内部因素：电力系统的开关操作及突发的负荷变化。
过电压会给电力系统带来诸多危害，主要包括：1. 对设备的影响：过电压会造成电力设备的绝缘击穿，从而导致设备的损坏甚至烧坏。
例如变压器、发电机等重要设备。
2. 对电力系统的影响：过电压会使电力系统的电压分布不均匀，造成电能损失，并可能引发电力系统的不稳定运行甚至崩溃。
二、过电压保护措施为了保护电力系统免受过电压的损害，需要采取相应的保护措施。
以下是一些常见的过电压保护措施：1. 避雷器：避雷器是保护电力系统免受外部雷电等过电压冲击的主要装置。
避雷器能够通过将过电压引入地方来保护电力设备。
避雷器是电力系统中的重要组成部分，确保了电力设备的安全运行。
2. 过电压保护装置：过电压保护装置能够监测电力系统中的电压变化，并及时采取控制措施来保护电力设备。
过电压保护装置分为三类：放电型过电压保护装置、非放电型过电压保护装置和混合型过电压保护装置。
具体选择哪种装置应根据具体的情况进行决策。
3. 控制系统优化：优化电力系统的控制系统，采用合理的控制策略来抑制过电压的产生。
通过控制系统的优化，可以有效地减少过电压的发生概率，降低对设备的损害。
三、过电压控制原则与方法在电力系统中，为了保证过电压不对设备造成损害，需要制定一套科学的过电压控制原则与方法。
以下是一些常见的控制原则与方法：1. 合理地设计电力系统的接地方式：良好的接地系统能够有效地引导过电压到地，保护电力设备。
合理的接地方式可以减少过电压的产生。
过电压的概念什么是过电压？过电压是指电力系统中出现的超过额定电压的瞬时电压波动。
它是指短时间内电压突然升高，超出了电力设备所能承受的标准电压值，导致电力系统中电流过大，对设备和线路造成潜在危害的现象。
过电压的产生原因过电压主要由以下原因引起： 1. 雷电击中高压输电线路或设备：当雷电击中高压输电线路或设备时，电力系统的电压会瞬间发生剧烈的变化，导致过电压的出现。
2. 设备故障：电力系统中的设备故障，如绝缘损坏、短路等，可能导致电流突然增大，引发过电压。
3. 突然断电和恢复电力：当电力系统发生突然断电后，重新恢复供电时，电压会瞬间增加，可能导致过电压的产生。
4. 改变电力系统结构：电力系统的结构变动，如开关操作、切换操作等，都有可能引起过电压。
过电压的分类根据过电压的源头和形态，过电压可分为不同的类型： 1. 大气过电压：即雷电过电压，是由雷电击打导致的，是最常见的一种过电压。
雷电的电磁辐射和电磁感应作用会引起电压的剧烈变化，从而产生高电压。
2. 操作过电压：即由电力系统开关操作引起的过电压。
在开关操作时，电压会出现突变，可能产生过电压。
3. 暂态过电压：由电力设备故障、突然断电和电力系统结构改变等引起的短暂电压升高。
过电压对设备的影响过电压对电力设备和线路有很大的危害，可能导致以下问题： 1. 设备绝缘损坏：过电压会使设备绝缘受损，加速绝缘老化，降低设备的绝缘性能，可能导致设备短路、跳闸等故障。
2. 设备烧毁：过电压过大时，设备无法承受电压的冲击，可能导致设备烧毁，严重影响设备的使用寿命。
3. 数据丢失：过电压可能导致设备失效，造成数据丢失，对数据中心等关键设备造成严重影响。
4. 系统中断：过电压可能引发电力系统的短路、跳闸等问题，导致系统中断，影响正常的供电。
过电压保护措施为了保护设备和线路，防止过电压产生的损害，需要采取一些过电压保护措施： 1. 避雷器安装：在建筑物、设备和电力线路上都需要安装避雷器，以吸收雷电的过电压，保护设备和线路的安全。
电力系统过电压保护措施过电压是指电力系统中超过额定电压的暂态或持续的电压波动。
过电压的出现对电力设备和电力系统的稳定运行造成严重威胁，甚至可能导致设备损坏甚至爆炸。
为了保护电力系统的稳定运行和延长设备的使用寿命，采取一系列过电压保护措施是非常必要的。
以下是常见的电力系统过电压保护措施。
1. 绝缘配合过电压保护系统中的绝缘配合是一种预防措施，用于限制和分散过电压的传播，并确保电力设备以及电力系统的绝缘性能。
例如，通过合理的绝缘设计和选择适合的介质材料，可以减少设备在过电压下的受损风险。
2. 接地保护接地是电力系统中最常用的过电压保护手段之一。
通过将设备和系统的中性点连接到地面，可以有效地将过电压引到地下，并将其散逸。
这样可以防止过电压对设备和系统产生破坏性影响。
3. 避雷器保护避雷器是一种专门用于过电压保护的设备，可以有效地限制过电压对电力系统的影响。
避雷器的工作原理是通过在电力系统中引入一个带有气体放电装置的均压阻抗，以吸收和释放过电压能量。
这样可以防止过电压继续扩大并达到设备承受能力。
4. 电压驱动保护电压驱动保护是通过监测电力系统的电压水平来实施的一种过电压保护措施。
当监测到电压超过设定阈值时，电压驱动保护装置会发出报警信号，并触发相应的保护动作，如切断电路或降低负荷。
这可以防止过电压继续传播到其他部分，并保护电力设备的安全运行。
5. 发电机过电压保护在电力系统中，发电机是最容易受到过电压影响的设备之一。
为了保护发电机免受过电压的损害，可以采取一系列相应的保护措施。
例如，安装过电压自动补偿装置，使发电机在过电压事件发生时能够自动补偿电压，并防止进一步的损害。
总之，电力系统过电压保护措施是确保电力系统稳定运行的重要手段。
通过合理的绝缘配合、接地保护、避雷器保护、电压驱动保护以及发电机过电压保护等措施的综合应用，可以有效地预防和限制过电压对电力设备和电力系统的损坏。
电力系统运行单位应该在工作中高度重视过电压保护，并根据实际情况选择合适的保护手段，以确保电力系统的安全稳定运行。
