低压电力线窄带载波通信标准1. 引言1.1 背景介绍由于低压电力线通信传输带宽较窄，传输数据速率较低，存在数据传输稳定性差、抗干扰能力弱等问题。
为了解决这些问题，窄带载波通信技术被引入到低压电力线通信中。
窄带载波通信技术通过在电力线上叠加高频载波信号，实现了数据的传输和通信功能。
在这样的背景下，为了推广和规范低压电力线窄带载波通信技术，制定了相应的通信标准。
这些标准将有助于提高低压电力线通信的安全性、稳定性和效率，促进电力线通信技术的进一步发展和应用。
【背景介绍】完。
1.2 研究目的研究目的是为了深入探讨低压电力线窄带载波通信标准的制定与应用，从而更好地推动该技术的发展和应用。
通过对现有标准的研究和对比分析，可以发现其中的优势和不足之处，为今后的标准制定提供参考和借鉴。
通过对技术应用案例的分析，可以了解窄带载波通信技术在实际应用中的表现，为未来的研究和开发提供指导和方向。
通过研究低压电力线窄带载波通信标准，可以更好地了解这一技术的特点和优势，为推动其在智能电网、智慧城市等领域的应用打下坚实基础。
研究目的是为了深入探讨低压电力线窄带载波通信标准，为推动该技术的发展和应用提供理论和实践支持。
1.3 研究方法研究方法是指在进行关于低压电力线窄带载波通信标准的研究过程中所采用的方法和步骤。
本研究的方法主要包括以下几个方面：我们将开展文献调研，深入了解低压电力线通信和窄带载波通信的相关理论和技术。
通过查阅国内外相关文献和研究成果，了解目前在低压电力线窄带载波通信领域的最新进展和研究现状，为本研究提供理论基础和技术支持。
我们将进行实地调研和数据采集，以实际案例和应用为基础，深入了解低压电力线窄带载波通信的实际运行情况和技术应用。
通过实地走访和实验验证，获取数据和结果，从而对低压电力线窄带载波通信标准进行分析和评价。
我们将采用实验研究的方法，通过搭建实验平台和模拟测试，对低压电力线窄带载波通信的性能进行评估和验证。

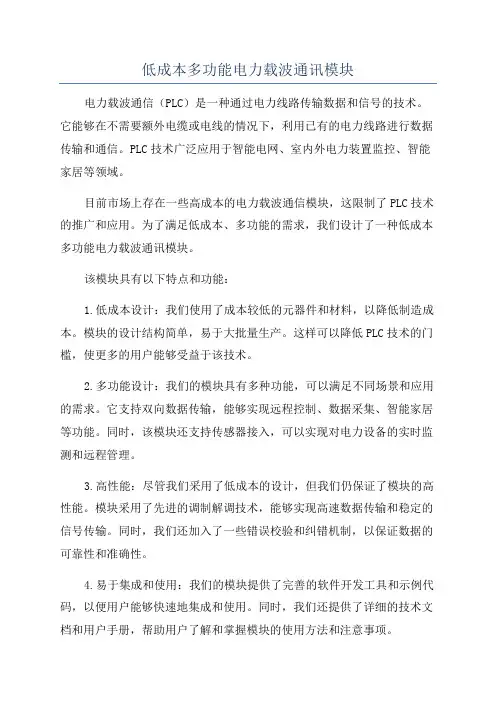

低成本多功能电力载波通讯模块电力载波通信（PLC）是一种通过电力线路传输数据和信号的技术。
它能够在不需要额外电缆或电线的情况下，利用已有的电力线路进行数据传输和通信。
PLC技术广泛应用于智能电网、室内外电力装置监控、智能家居等领域。
目前市场上存在一些高成本的电力载波通信模块，这限制了PLC技术的推广和应用。
为了满足低成本、多功能的需求，我们设计了一种低成本多功能电力载波通讯模块。
该模块具有以下特点和功能：1.低成本设计：我们使用了成本较低的元器件和材料，以降低制造成本。
模块的设计结构简单，易于大批量生产。
这样可以降低PLC技术的门槛，使更多的用户能够受益于该技术。
2.多功能设计：我们的模块具有多种功能，可以满足不同场景和应用的需求。
它支持双向数据传输，能够实现远程控制、数据采集、智能家居等功能。
同时，该模块还支持传感器接入，可以实现对电力设备的实时监测和远程管理。
3.高性能：尽管我们采用了低成本的设计，但我们仍保证了模块的高性能。
模块采用了先进的调制解调技术，能够实现高速数据传输和稳定的信号传输。
同时，我们还加入了一些错误校验和纠错机制，以保证数据的可靠性和准确性。
4.易于集成和使用：我们的模块提供了完善的软件开发工具和示例代码，以便用户能够快速地集成和使用。
同时，我们还提供了详细的技术文档和用户手册，帮助用户了解和掌握模块的使用方法和注意事项。
5.良好的兼容性：我们的模块具有良好的兼容性，可以与各种电力设备和智能终端进行通信。
无论是在智能电网、室内外电力装置监控还是智能家居领域，都可以通过我们的模块来实现数据传输和通信。
总之，低成本多功能电力载波通讯模块具有低成本、多功能、高性能、易于集成和使用以及良好的兼容性等特点。
通过推广和应用该模块，可以促进电力载波通信技术的普及和发展，为用户提供更加便捷和智能的电力传输和通信方案。
通信网络技术电网中压电力线载波通信系统技术研究葛翔昊（国网谷城县供电公司，湖北襄阳随着电力自动化和智能化的发展，中压电力线载波通信技术作为电力通信的核心技术之一，大大提高了电力系统的可靠性和安全性。
结合电力通信领域和中压电力线载波通信技术的现状，综合分析了中压电力线载波通信技术的基本原理、通信特点以及相关的应用场景。
通过对国内外相关文献的综合分析，研究了不同电力线载波通信系统的应用效果和可行性，提出了中压电力线载波通信系统的优化设计方案和技术指标。
通过实际应用，验证了所研究的中压电力线载波通信系统在电力系统中的可靠性和稳定性，能够为中压电力线载波通信系统技术的应用和中压电力线载波；电力通信；电力系统；输电线路Research on Medium Voltage Power Line Carrier Communication System Technology inPower GridGE Xianghao(State Grid Gucheng Power Supply Company, Xiangyang）运维方便。
中压电力线载波通信可以直接中压电力线载波通信技术利用电力线路作为传输介质，通过在电力线路上传输高频信号进行数据和。
基于接地电力线的并联，电力线路具有一定的电容、电感以及阻抗等性质，能够传输高频信号。
中压电力线载波通信系统利用电力线路的这些特性，通过高频载波技术将数字信号调制到电力线路，利用接收端的解调技术将数字信号恢复出来，从而实现数据和信息的传输。
中压电力线载波通信系统个部分，其中发射端负责数字信号的调制和发射，接收端负责信号的接收中压电力线载波通信技术的应用场景主要包括配电自动化主站SDH/MSTP/光纤2.2 组成要素中压电力线载波通信网络的组成要素包括中压电力线载波通信模块、终端设备、传输介质以及通信协议等。
2023年8月10日第40卷第15期· 133 ·的传输速率受线路频率响应、噪声等因素的影响，需要通过精密的信号处理和设计，提高传输速率和可靠性。
青岛鼎信载波通信模块芯片概述TCC081C载波通道芯片是由青岛鼎信有限公司自主研发的低压电力线载波通信芯片。
TCC081C 芯片实现了基于电力线通信网络的电子终端设备之间可靠的数据交换，具备通信中继能力，可自动实现载波节点侦听、主动上报等网络功能。
TCC081C 芯片的应用主要集中在自动读表领域，为电力行业或其它公共事业部门提供了一种优秀的自动抄表系统解决方案。
TCC081C 芯片进行鼎信规约的电力载波信号和标准DL/T645-1997/2007 协议的串口信号之间的转换，支持数据透明传输模式；串口可以连接电表节点和电量显示模块，完成物理层、数据链路层、网络层、传输层四层网络功能。
芯片特点•采用扩频通信技术•微分50Hz交流电时段，选择最有利于传输的时段通信•高性能数字信号处理技术•BFSK调制•高效的帧中继转发机制，支持16级中继级别•可编程的网络地址、地址过滤、提供有效的本地访问数据•接收信号强度权重参数指示，为中继搜索算法提供支持，提高通信系统稳定性•提供准确的节点相位信息及信道特征信息•单节点管理•每相载波通信速率50bps、100bps、600bps、1200bps•支持串口通信速率1200bps、2400bps、4800bps、9600bps•支持DLT645-1997/2007、透明传输模式•单、三相工作模式硬件配置•上电自动读取从节点地址•登录未知表号电能表的表号•事件快速上报功能•采用5V电源供电•温度适用范围(工业级标准) －40℃～＋85℃芯片概述TCC082C载波芯片是由青岛鼎信有限公司自主研发的低压电力线载波通信芯片。
TCC082C 芯片实现了基于电力线通信网络的电子终端设备之间可靠的数据交换，具备通信中继能力，可自动实现载波节点侦听、主动上报等网络功能。
TCC082C 芯片的应用主要集中在自动读表领域，为电力行业或其它公共事业部门提供了一种优秀的自动抄表系统解决方案。
Model: UT-6204-PLC 电力线载波通信模块使用说明书目录一、概述-------------------------------------------------------------------------------------------3二、主要功能-------------------------------------------------------------------------------------3三、硬件安装及应用----------------------------------------------------------------------------3四、性能参数-------------------------------------------------------------------------------------3五、连接器和信号-------------------------------------------------------------------------------4六、通信连接示意图--------------------------------------------------------------------------5七、故障及排除---------------------------------------------------------------------------------6八、产品外形图--------------------------------------------------------------------------------6一、概述宽带电力线载波通信（HD-PLC）技术是指利用现有电力线作为媒介进行数据传输的一种特殊通信方式。
该技术依托电力线网络，不需要重新布线，相对于窄带电力线通信其最大优势是通信速率高、双向传输、传输稳定性高，可扩展性强。
嵌入式电力线载波通信模块设计及其智能应用曾素琼【摘要】In this paper, the module system of low- voltage power line carrier communication is designed based on LPC2132 and ST7538. The implementation of system is discussed mainly. The hardware and software are designed for the modular system. Finally, the application of the module on the intelligent home are designed and analysed. Module test:+ 12V power supply, communication speed: 4800bps, each frame length: 128Byte, power line carrier frequency: 82+0. 3kHz, the communication distance: about 500m, through experiments, the module apply successful on the intelligent home. The modular system is added only a small number of components, is added the control chip, which can be conveniently applied to narrow-band signals in the low -voltage power line carrier communication occasions. The design has the advantades of simple constructure, flexible operation mode, reliable communication, anti-interference ability etc.%设计了基于LPC2132与 ST7538低压电力线载波通信模块系统,重点介绍系统的实现过程；对模块系统作硬件和软件设计,对模块在智能家居上的应用作设计及分析；模块应用试验:±12V供电,通信速率:4800bps,每帧长度:128Byte,电力线载波频率:82±0.3kHz,通信距离:约500m,通过实验,模块成功地应用在智能家居上；模块应用时只需加少量元器件、控制芯片,可方便地应用于窄带低压电力线载波通信各场合,设计具有结构简单、工作方式灵活、可靠、抗干扰能力强等特点.【期刊名称】《计算机测量与控制》【年(卷),期】2012(020)008【总页数】4页(P2294-2296,2299)【关键词】电力线载波通信;调制与解调;模块;串行通信;智能控制【作者】曾素琼【作者单位】嘉应学院电子信息工程学院,广东梅州 514015【正文语种】中文【中图分类】TN915.853;PT273.50 引言低压电力载波通信技术作为有线、无线之外的另外一种数据通信方式，在实际应用中存在诸多优点：不易受外界无线信号干扰，信息保密性好，易实现远距离传输，采用自动组网与自动路由技术，可以组成一个非常大的应用网络，实现对一台变压器下所有信息点的覆盖[1－2]。
BWP39系列嵌入式电力线载波调制解调器Embedded Power Line Communication Module（尺寸：18*50*10mm W*L*H）一、产品简介BWP39系列嵌入式电力线调制解调器（电力线载波模块、电力线MODEM）是一款嵌入式电力线载波模块，其采用TTL电平串口与用户系统进行数据交互，实现用户数据的透明传输。
BWP39系列载波模块分为A、B、C、D四个型号，对应四种不同的载波频率，模块集成了全部电力载波接口部件，可以直接应用于220V电力线，也可以应用于直流线路或者无电导体中通讯。
BWP39系列载波模块是全力打造的专业电力线载波产品，其核心芯片采用国际著名公司的专用电力载波集成电路，配合必威尔科技专业研发的通讯纠错算法及电力线接口信号驱动电路，使得产品具有通信速率高，通讯可靠，抗杂波干扰能力强，通讯距离远等特点，是专门为适应中国国内电力线应用环境而研发的高性能电力线载波通讯产品。
BWP39系列电力载波通讯模块采用+12V与+5V供电，载波波特率180bps-5400bps可调，采用TTL电平串行接口（UART）与用户系统进行连接，可以与单片机的串口交叉连接进行数据通讯，方便用户进行二次开发，串口波特率为9600bps，可接受用户定制。
BWP39系列电力载波模块提供半双工通信功能，可以在220V/110V，50/60Hz电力线上实现局域通信，同时模块也可以工作于直流环境，无电导体等。
该模块可以自由配置电力线上数据通讯模式、数据通讯长度等参数。
每个模块具有全球唯一的6字节标识ID码，用户可以用此ID码作为模块的唯一身份识别码，ID码的读取方法请参见指令章节。
BWP39系列载波模块为用户提供了透明的数据传输通道，用户数据通过串口送入载波模块后，载波模块将用户数据调制成载波信号发送至电力线，接收端模块将载波信号解调成用户数据后通过串口送出至用户系统，发送端发送的用户数据与接收端接收的用户数据完全是一样的，用户可以将一对载波模块当成是一根直连的数据线，载波模块之间的数据编码、数据纠错、数据打包、数据校验等过程对用户是不可见的，载波数据传输与用户协议无关，为完全的透明数据传输。
2024年电力线载波通信芯片市场发展现状引言电力线载波通信是一种基于电力线路实现数据传输的技术。
通过在电力线上调制和解调信号，可以实现宽带数据传输，广泛应用于智能电网、智能家居、楼宇自控等领域。
电力线载波通信芯片是支撑该技术的重要组成部分。
本文将介绍电力线载波通信芯片市场的发展现状。
市场概述近年来，电力线载波通信技术迅速发展，推动了电力线载波通信芯片市场的快速增长。
电力线载波通信芯片市场涵盖了芯片设计、生产制造、系统集成等多个环节。
目前，全球范围内的电力线载波通信芯片市场规模呈现逐年增长的趋势。
市场驱动因素1.智能电网的兴起：智能电网的建设对电力线载波通信芯片提出了巨大需求。
智能电网通过数据通信实现电力系统的远程监测、调控和优化，而电力线载波通信芯片则是支撑智能电网通信的核心技术之一。
2.智能家居市场的扩大：智能家居系统中的各类设备需要实现互联互通，电力线载波通信技术成为一种适用于室内环境的低成本、高可靠性的解决方案。
因此，智能家居市场的快速发展也推动了电力线载波通信芯片市场的增长。
3.政策支持：在促进能源效率和可再生能源利用方面，电力线载波通信技术具有独特的优势。
为了进一步推动能源智能化和减排工作，政府部门加大了对电力线载波通信技术研发和应用的支持力度，提高了市场的发展潜力。
市场现状目前，国内外电力线载波通信芯片市场呈现以下特点：市场竞争格局电力线载波通信芯片市场存在着一些龙头企业，如TI、STMicroelectronics、Broadcom等。
这些企业凭借其雄厚的技术实力和产品优势，占据了市场的主要份额。
同时，还有一些新兴企业逐渐崛起，并通过技术创新和市场定位，不断吸引市场份额。
技术发展趋势随着需求的增长和技术的进步，电力线载波通信芯片市场呈现出以下技术发展趋势：1.高集成度：为了满足小型化、轻量化的产品需求，电力线载波通信芯片不断提高集成度，减小尺寸，降低能耗。
2.高频宽带：提高通信速率和传输容量是电力线载波通信技术的重要目标。
2024年电力线载波通信市场规模分析概述电力线载波通信是一种通过电力线传输数据和信息的技术，可以实现低成本、方便快捷的数据传输，被广泛应用于电力行业、智能家居、物联网等领域。
本文将对电力线载波通信市场规模进行详细的分析。
市场规模1. 当前市场规模根据市场研究数据，电力线载波通信市场在过去几年中保持了稳定增长的态势。
截至最新统计数据，全球电力线载波通信市场规模约为XX亿美元。
2. 市场增长趋势未来几年，电力线载波通信市场将继续保持较高速度的增长。
这主要受以下几个因素的影响：•技术不断进步：随着技术的不断创新和发展，电力线载波通信的传输速率和可靠性将不断提高，进一步推动市场的增长。
•能源行业需求：随着能源行业的发展和扩大，对电力线载波通信的需求也将随之增加。
电力线载波通信可以帮助能源公司实现智能化管理和节能减排，因此受到越来越多能源公司的青睐。
•智能家居市场增长：智能家居市场也是电力线载波通信的重要应用领域。
随着智能家居的普及和消费者需求的不断增长，电力线载波通信市场也将得到进一步发展。
•物联网的兴起：物联网是另一个推动电力线载波通信市场增长的重要因素。
越来越多的智能设备和传感器需要实现无线通信，而电力线载波通信可以提供一个稳定的传输通道。
3. 市场地域分布电力线载波通信市场主要分布在以下几个地区：•北美：北美地区是全球电力线载波通信市场的主要消费地区之一。
这主要受到北美地区电力行业的发达和智能家居市场的蓬勃发展的影响。
•欧洲：欧洲地区也是电力线载波通信市场的重要市场之一。
欧洲的能源行业和智能家居市场在电力线载波通信市场的发展中起到了重要的推动作用。
•亚太地区：亚太地区是电力线载波通信市场增长最快的地区之一。
亚太地区的人口众多和经济发展的加速推动了电力线载波通信市场的快速增长。
市场竞争态势电力线载波通信市场竞争激烈，主要的竞争对手包括：•全球领先的电力线载波通信设备制造商•电力行业的大型企业•通信设备供应商这些竞争对手通过不断创新和产品升级来提高市场份额，同时加大市场推广力度，争夺更多的市场份额。

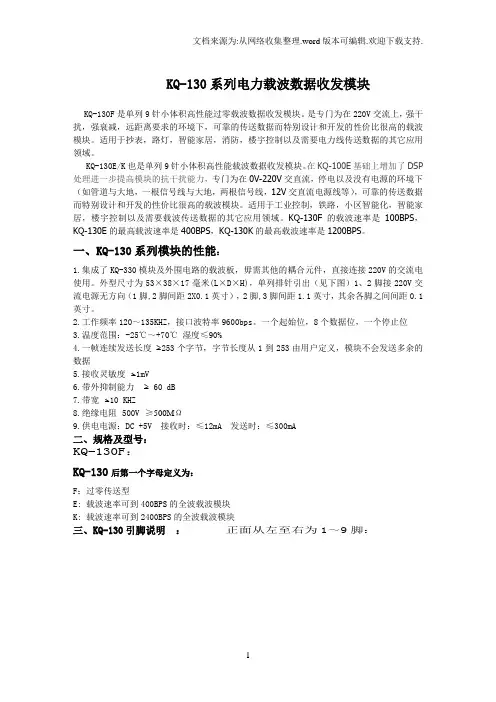

KQ-130系列电力载波数据收发模块KQ-130F是单列9针小体积高性能过零载波数据收发模块。
是专门为在220V交流上，强干扰，强衰减，远距离要求的环境下，可靠的传送数据而特别设计和开发的性价比很高的载波模块。
适用于抄表，路灯，智能家居，消防，楼宇控制以及需要电力线传送数据的其它应用领域。
KQ-130E/K也是单列9针小体积高性能载波数据收发模块。
在KQ-100E基础上增加了DSP 处理进一步提高模块的抗干扰能力，专门为在0V-220V交直流，停电以及没有电源的环境下（如管道与大地，一根信号线与大地，两根信号线，12V交直流电源线等），可靠的传送数据而特别设计和开发的性价比很高的载波模块。
适用于工业控制，铁路，小区智能化，智能家居，楼宇控制以及需要载波传送数据的其它应用领域。
KQ-130F的载波速率是100BPS，KQ-130E的最高载波速率是400BPS，KQ-130K的最高载波速率是1200BPS。
一、KQ-130系列模块的性能：1.集成了KQ-330模块及外围电路的载波板，毋需其他的耦合元件，直接连接220V的交流电使用。
外型尺寸为53×38×17毫米(L×D×H)，单列排针引出（见下图）1、2脚接220V交流电源无方向（1脚,2脚间距2X0.1英寸），2脚,3脚间距1.1英寸，其余各脚之间间距0.1英寸。
2.工作频率120～135KHZ，接口波特率9600bps。
一个起始位，8个数据位，一个停止位3.温度范围：-25℃～+70℃湿度≤90%4.一帧连续发送长度≥253个字节，字节长度从1到253由用户定义，模块不会发送多余的数据5.接收灵敏度≤1mV6.带外抑制能力≥ 60 dB7.带宽≤10 KHZ8.绝缘电阻500V≥500MΩ9.供电电源：DC +5V 接收时：≤12mA 发送时：≤300mA二、规格及型号：KQ-130F：KQ-130后第一个字母定义为：F：过零传送型E: 载波速率可到400BPS的全波载波模块K: 载波速率可到2400BPS的全波载波模块三、KQ-130引脚说明：正面从左至右为1～9脚：1P—AC：220V交流电压的火线（或零线）2P—AC：220V交流电压的零线（或火线）3P—+5V：+5V发送电源（260mA），如果单收数据可以悬空降低功耗4P—GND：数字电路地线5P—+5V：+5V工作电源11mA6P—RX：TTL电平，载波数据入，接单片机的TXD7P—TX：TTL电平，载波数据出，接单片机的RXD8P—MODE：模式选择，悬空或接5V为高电平，接地为低电平9P—NC/RST ：复位脚（低电平有效）只有在工作时频繁切换模式时使用。
低成本多功能电力载波通讯模块产品说明书● 一体化设计、超小体积● 免外围调试、使用简单● 嵌入式模块、即插即用● 多功能集成、应用广泛模块简介：PLM系列低成本多功能电力载波通讯模块是电力线载波集抄技术的一个普及应用，通过对载波集抄技术的优化更新，保留其简单实用的功能，使模块成本大幅度下降，从而使组建低成本的电力线网络控制系统成为现实。
电力载波通讯专用芯片是实现数据在电力线上传输的关键部分，数据在电力线上的调制和解调就由该部分完成，以往必须采用国外昂贵的电力线载波专用IC来实现这一功能，成本居高不下，这也限制了它的普及和应用。
这几年来我们通过不断的探索和改进，利用独特的载波技术，终于成功完成了这一系列应用非常简单的低成本多功能电力载波通讯模块。
PLM系列电力载波通讯模块提供半双工通信功能，可以在220V，50Hz 电力线上可以实现局域通信功能。
在同一台变压器下，多个模块可以连接在同一条电力线上，在主从通信模式下，模块分别单独工作，不会相互影响。
载波通讯模块由内部的单片机进行数据的传送和接收，通过修改单片机内部的通讯协议，即可进行双向数据的透明传输，组成一个通讯系统；此外还可以通过修改内部单片机的软件，实现不同的模块功能。
基于电力线的复杂环境，为了确保通讯的成功率，模块采用了较低的通讯速率，适用于通讯速度要求不高的场合，例如：● 宾馆、酒店、商场、小区灯光的集中控制和管理● 无人值班的电气设备的远程控制和管理● 工厂、矿井的电气设备的远程控制和监控● 远程温度、湿度的测量和监控● 远程抄表系统● 简单的基于电力线的内部呼叫系统● 智能家居的各种应用● 替代各种有线方式的数据传输，节省成本以上各种应用可以根据用户需求，进行内部单片机不同功能软件的固化，形成嵌入式模块，方便批量生产，降低产品成本和保护生产商的技术优势。
应用框图：模块应用介绍：为了使用户能够更简单地使用载波模块，我们采用了高度集成的电路设计，整个模块取消了外围电力线耦合电路和调整电路，具体应用时简单到只需接入外部供电电源即可，数据的发送和接收也只需遵循常用的单片机串口协议进行操作即可。
模块管脚图：（型号：PLM－07A）长（44mm）×宽（28mm）×高（15mm）模块管脚定义：管脚 符号 定义1 N零线2 NC 备用3 VCC载波电源正（+10V）4 L载波电源地（必须接火线）5 NC 备用6 NC 备用7 NC 备用8 BUSY 电网空闲指示（BUSY为低电平表示电网中此时有其它模块在通讯）9 NC 备用10 LED 载波指示灯11 GNG 通讯电源地12 TXD 数据发送（TTL电平）13 RXD 数据接收（TTL电平）14 VDD 通讯电源正（+5V） 模块典型应用图：模块管脚图： （型号：PLM －08A ）长（28mm ）×宽（28mm ）×高（15mm ）模块管脚定义：管脚 符号 定义 1 N 零线 2 NC 备用3 VCC 载波电源正（+10V）4 L 载波电源地（必须接火线）5 BUSY 电网空闲指示（BUSY为低电平表示电网中此时有其它模块在通讯中）6 NC 备用7 NC 备用8 LED 载波指示灯9 VDD 通讯电源正（+5V） 10RXD数据接收（TTL电平）11 TXD 数据发送（TTL电平）12 GNG 通讯电源地模块典型应用图：重要说明：因为模块中载波单元电路的参考地是和火线相连的，为了确保载波单元电路和通讯单元电路的相互隔离，建议载波单元和通讯单元独立供电，以保证操作人员在进行外部通讯线路测试时的安全。
另外，不建议使用开关电源供电！有关载波模块的供电方式，请参考附录中的参考电路。
主要技术参数：序号参数内容 参数指标1 交流电压 单相AC190V-250V，需接零线2 模块电压 10V，5V3 模块电流 不另加外围扩展应用时，整机最大电流 < 35mA4 传输速率 模块通讯口1200 bps，8位数据，偶校验；载波转发50bps5 传输距离 典型载波传输 > 300m，视电网实际情况而定，电力专线 > 600m6 传输范围 同一个台变内，同相交流电7 调制方式 零点OOK8 数据电平 TTL9 数据长度 ≦45byte10 存储温度 -40℃～+85℃11 工作温度 -30℃～+70℃12 相对湿度 5%～95% 不凝结模块通讯协议：模块通讯接口兼容常见的单片机串口协议，模块之间可以进行半双工的数据传输，具体的通讯协议如下：串口波特率1200，1位起始位，8位数据位，1位停止位，偶校验，数据帧格式为：AE 5A 9A L D1 D2 D3 D4 D5 D6 D7 D8 。
D45数据均为16进制格式，其中AE是引导字节，5A，9A是同步字节，L是后面要传输的数据的字节数，最大字节数为45个，D1，D2，D3 。
D45是要传输的数据，要传输不同的字节数，只需修改L的值即可。
模块从通讯口接收到以上的数据帧后，通过内部电路的调制处理，转发到电力线上，电力线上的其它模块将收到的数据帧解调后再从自己的通讯口输出。
输出的数据帧就是所发送的数据帧，从而实现了数据的透明传输。
实际应用时，通讯协议可以按客户的要求做出修改，配合客户自己的通讯系统。
串口测试软件：为了方便客户对载波模块各种功能进一步了解，我们提供了专门的电脑串口测试软件。
通过串口测试系列软件，可以方便快捷地测试载波模块的各种功能，包括数传测试、开关控制、温度测量、汉字传输、载波抄表、家居控制等等，更多的功能将在以后陆续提供，敬请继续关注我们的后续产品。
模块应用举例：1．简单的模块通讯测试系统：下面是一个简单的模块通讯测试系统的连接图，模块的输出经过电平转换后接入计算机的RS232串口。
测试时可以使用常用的计算机串口测试软件或本厂提供的专用测试软件，按照上面的通讯协议设置好计算机的串口参数，输入16进制的数据帧或汉字，两台计算机之间就可以通过电力线进行数据通讯了。
配合我们提供的汉字传输软件，即可实现类似QQ 的聊天功能。
需要注意的是，载波通讯只能以半双工的方式进行，同一时间只能有一台计算机在发送数据，所以在测试时要注意载波模块发送数据帧所消耗的时间。
这一点可以参考载波指示灯的指示。
在多个模块组成的系统中，为了防止不同模块同时发送数据，造成通讯失败，模块设置了一个电网空闲指示脚“BUSY”（BUSY为低电平表示电网中此时有其它模块在通讯），外部主机在发送数据时可以根据这一管脚状态来确定是否发送数据（BUSY为高电平表示电网空闲，可以发送数据了）。
模块通讯测试板：数传测试软件：汉字聊天软件：2．电力载波开关：通过修改载波模块内部的功能软件，可以利用模块的备用管脚实现外部开关的载波控制，模块同时预留红外通讯接口，可以同时使用红外和电力载波方式对本地和非本地的开关进行控制和状态监控。
如下图：以上应用可以参考我们的“双向电力载波遥控开关”的详细介绍。
开关控制软件：家居控制软件：3．温度测量系统通过修改载波模块内部的功能软件，可以利用模块的备用管脚实现温度的测量。
温度的测量可以通过读取外部的温度传感器获得，也可以通过外接热敏电阻由载波模块内部的软件进行简单的测量（适用于要求不高的场合）。
如下图：温度测量软件：4．电表抄表如果修改模块内部的通讯协议为常用的抄表协议，则模块可以即插即用于电表中取代485接口，实现远程载波抄表。
载波抄表软件：5．有关系统的状态采集通过修改内部功能软件，模块还可应用于一些系统的状态采集中，如开关闭合的状态，安防系统的一些监控信号等等。
以上是一些应用的简介，PLM系列多功能载波模块均可实现这些功能，可以替客户减少二次开发的时间和降低产品的成本。
客户如有其它的一些应用需求，可以联系我们，我们可以专门为客户定做特定的功能模块。
模块使用注意事项：（请仔细阅读以下内容）● 两种模块管脚定义不一样，请注意区分，请严格按照模块管脚定义进行接线，特别是火线和零线不能接错，否则有可能会损坏模块！● 模块载波供电电压＋10V的参考地必须要跟火线相连，测试时请注意安全！（比如使用示波器测量时，示波器的探头如果没有隔离的话绝对不能直接和＋10V的参考地相连！）●由于载波部分的参考地必须接火线，所以+10V电源不能使用全波整流电路，只能使用半波整流电路。
有关载波模块的供电方式，请参考附录中的应用图。
● 如果＋10V和＋5V共用一组电源，此时通讯口的地即为火线，这种情况下禁止直接跟计算机的串口相连，以防造成220V电源短路！使用示波器测量时，也要注意这一点！● 为了测试安全，建议使用独立的两组电源分别提供＋10V和＋5V电源，具体请参考附录中的应用图。
此时通讯部分电路和220V高压电路是隔离的，可以安全进行有关的测试。
●模块的工作电源不建议使用开关电源供电！工作电压 +10V和 +5V要保持稳定，保证载波信号的发射功率和调制频率。
●模块本身工作电流小于35mA，如果不考虑安全隔离，可以使用电容降压取电，这样可以节省成本。
此时参考地也要跟火线相连！相关电路请参考附录中的应用图。
● 请保证相互通信的载波模块处于电力线的同一相中，否则通讯会失败。
● 如果载波数据需要传送较远的距离，可以使用具有中继功能的转发模块。
● 用户设备和载波模块两者的串口传输速率必须一致（1200bps），校验为偶校验。
如需不同速率，可以修改。
● 虽然模块通讯口波特率是1200 bps，但是电力载波传输的波特率仅为50 bps，所以在传输较多的数据时，要考虑传输消耗的时间。
另外同一时间只能有一个模块在发射，可以有多个模块在接收。
● 载波指示灯可以指示载波模块的工作状态，正常情况下指示灯将以某一频率闪烁，表示载波模块工作正常；如果指示灯不闪烁，表示载波模块有故障；在载波发送和接收期间载波指示灯将会点亮，在进行数据传输操作时传输所消耗的时间可以参考这个状态指示。
● 客户在应用时建议传输较少的数据帧，这样可以提高传输效率，减少传输错误。
另外建议在数据帧中加入适当的校验或重复发送有效数据帧，提高数据传输的可靠性。
● 模块在使用时要保持电网接线端接线良好，保证载波信号的无衰减传输。
● 由于载波模块是直接接入220V的电网，因此在应用时要考虑对模块电路进行必要的保护，防止电网上的浪涌电压或雷击等对模块的损坏。
比如在220V电源之间加接吸收电容和压敏电阻。
● 模块载波单元电路要加入过流保险管，如果保险管烧断，表示模块内部高压耦合电路已损坏，此时请勿再使用模块。
● 模块测试时建议使用插座，可方便更换。
正式产品如果还使用插座，必须确保引脚接触良好，否则会造成载波信号的衰减。
重要提醒:载波模块属工业电气产品，请在专业技术人员的指导下进行操作，以防触电！交流高压 注意安全模块管脚尺寸图：（单位: mm）型号：PLM－07A型号：PLM－08A附录：载波模块的几种供电方式：由于载波部分的参考地必须接火线，所以+10V电源不能使用全波整流电路，只能使用半波整流电路。
