材料5：台区安装工艺标准(试行)

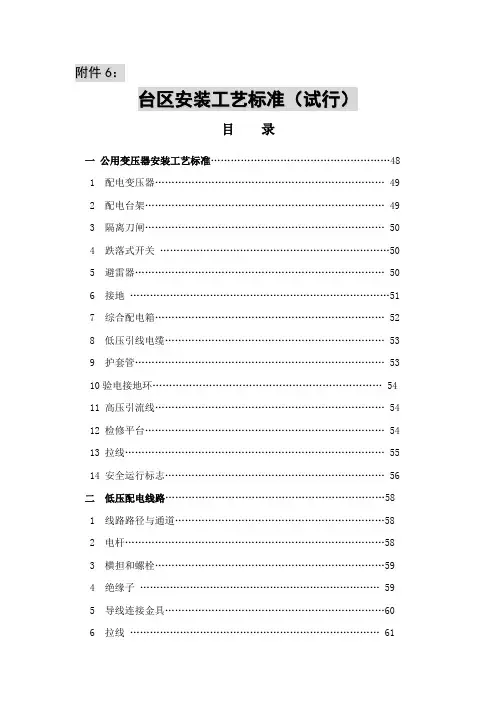

台区安装工艺标准（试行）（讨论稿）目录一公用变压器安装工艺标准 (1)1 配电变压器 (2)2 配电台架 (2)3 隔离刀闸 (3)4 跌落式开关 (3)5 避雷器 (3)6 接地 (4)7 综合配电箱 (5)8 低压引线电缆 (6)9 护套管 (6)10验电接地环 (7)11 高压引流线 (7)12 检修平台 (7)13 拉线 (8)14 安全运行标志 (9)二低压配电线路 (11)1 线路路径与通道 (11)2 电杆 (11)3 横担和螺栓 (12)4 绝缘子 (12)5 导线连接金具 (13)6 拉线 (14)7 架空导线 (15)8 架空线路杆型 (16)9 接户线 (21)10 表箱 (23)11 剩余电流保护 (23)12安全运行标志 (23)一公用变压器安装工艺1.1新装变压器应选用 S11 型及以上节能、环保型变压器。

1.2配电变压器高低压桩头均应装置绝缘罩，绝缘罩颜色应与线路相色相对应。

1.3配电变压器固定在台架铁担上，应使用配变U 型抱箍与压板，并使用防盗螺螺帽。

2.1 配变台架根开为 2.5m ，有条件地区宜用 C15及以上混凝土筑以 3×3.5×0.2m 操作平台, 平台高出地面 0.1m ，并在基础平面四边分别刷上宽度 0.2m 和 0.1m 的黄色警界线。

2.2 变压器底座对操作平台距离不小黄色警界线1 配电变压器绝缘罩颜色应与线路相色相对应配变U 型抱箍 压板TJ012配变台架TJ02TJ03≥2.5m于 2.5m 。

配电箱底座对操作平台距离不应小于 1.8m 。

3.1 变压器台架 10kV 进线端应加装隔离开关。

3.2 进线端隔离开关应安装牢固，操作机构动作灵活，与引线的连接应紧密可靠。

水平安装的隔离刀刃，分闸时，应使静触头带电。

4.1跌落式熔断器距变压器台架的高度不小于2.5m ,安装时应于杆塔保持10-15度的倾斜度。

4.2熔丝选择：100 kVA 及以下者，一次侧熔丝按配变容量额定电流的2倍选择，100 kVA 及以上者，一次侧熔丝按配变容量额定电流的1.5倍选择。

5.1避雷器应安装牢固、排列整齐，相间距离不小于 350 ㎜，连接部位不应使避雷器产生外加应力。

进线端隔离开关TJ04 设备线夹或接线端子连接可靠TJ053隔离开关4 跌落式熔断器5 避雷器TJ065.2避雷器引流线短而直、连接紧密，引流线应使用不小于35mm 2铝线。

5.3 避雷器上端引流线和下端接地线应使用铜铝端子连接。

工作接地保护接地6.1 配变台架应采用双接地，工作接地和保护接地应分开。

每套接地体宜采用∠50×5×250mm 角钢和φ12×4㎜圆钢以及-4×40×6000接地扁铁构成的成套接地装置,接地圆钢宜用φ16×4㎜PVC 套管套住不裸露。

接地体顶端埋入地下不小于 0.6m ，接地扁铁与接地角钢应焊接可靠，焊接点应有防腐措施。

6.2 避雷器接地引下线宜采用25mm 2接地多股软铜线或35mm 2铝线，与接地设备间连接应采用接线端子并连接可靠。

接地引下线应紧靠电杆和横挡，紧贴电杆内侧中心，安装应横平竖直。

6.3接地圆钢及接地线在适当位置宜铜铝端子连接 引流线6 接 地 2个B2并沟线夹连接接线端子并连接可靠TJ07TJ08 TJ09TJ10接地圆钢及PVC 管紧贴电杆内侧中心一个水平线采用钢包带或抱箍固定，左右钢包带或抱箍应保持一个水平线。

6.4 配变及综合箱外壳接地应使用铜铝端子连接。

封堵严密7.1 公用配变综合配电箱应装设三相电能表、各分支路刀闸、各分支路开关（熔断器）、无功自动补偿装置及左右副箱。

低压配电箱内应留有今后安装集中抄表、负控、通讯等自动化装置的位置。

7.3综合配电箱内各分支路刀闸、各分支路开关应有相对应的编号。

7.4综合配电箱外门应上密码锁。

4.7.5综合配电箱内的铜排应热缩包扎，配电箱进出线口应采用防火材料刀闸、开关编号外箱密码锁TJ11TJ12TJ13TJ147综合配电箱封堵严密。

8.1配变低压出线应采用多股软铜电缆，配变容量100KVA 及以下采用95mm 2电缆，100kVA-250kVA 采用120mm 2电缆，250kVA 以上采用185 mm 2电缆。

8.2多股软铜电缆头必须热缩包扎，进配电箱两侧副箱内的电缆应有低于进口的滴水弯。

采用软铜电缆必须使用￠110 PVC 管护套。

8.3出线多股软铜电缆上杆处与电缆支架间应留有余度（约60mm ～80 mm ），用BV 线固定在低压线上并预留防水弧度，与线路连接处应使用铜铝异型线夹，每间隔20mm 一个。

铜铝异型线夹铝线侧内导线应使用铝包带绑扎，铜线侧严禁使用铝包带。

9.1低压软铜电缆应使用￠110 PVC 套管护套，安装应横平竖直，两侧PVC 管电缆抱箍应保持同一水平线。

接头处应使用快速粘胶剂并安装牢固。

9.2配变低压出线侧及软铜电缆上杆处应使用PVC 管90度防水弯头。

配变热缩包扎余度（约60mm ～80 mm ）防水弯间隔20mm90度防水弯头90度防水弯头TJ15TJ16TJ17TJ18 8低压引线电缆9护套管低压出线侧PVC 管应使用L5*50*1200*350铁担悬挂固定。

10.1 公用配变10kV 验电接地环应装置在10kV 进线侧。

10.2 0.4kV 验电接地环应装置在距离软铜电缆与导线连接末端铜铝异型线夹的20mm 处。

11.1公用配变10kV 高压引流线应使用JKLYJ-35/10绝缘线。

12.1检修平台应安装在低压侧，站位处应使用6根L60*6*3000台架铁担或使用钢筋混泥土预制板。

10kV 进线侧20mm6根L60*6*3000铁担，或水泥预制板TJ19 TJ20TJ21 TJ22 10 验电接地环安装位置 11高压引流线 JKLYJ-35/10绝缘线12检修平台13.1拉线组件及其附件均应热镀锌或采用其他先进的防腐措施,拉线宜采用镀锌钢绞线,截面不应小于35mm 2。

拉线棒采用直径不小于16mm 2圆钢制成,拉线盘须具有一定抗弯强度,宜采13.2拉线一般固定在横担下方0.1～0.15m 处,拉线与电杆夹角一般呈45°,当受地形限制时,也不应小于30°。

13.3拉盘的埋设深度应根据土质条件和电杆的倾覆力矩确定,拉棒外露地面部分的长度应为0.5～0.7m ，拉线坑回填土必须夯实。

13.4拉线应使用UT 型线夹、复合式绝缘子与楔型线夹连接,并应接触紧密。

楔型线夹凸肚应朝下,线夹外露处的尾线长度一般30～50㎝,尾线应封头且绑扎应细致紧密，绑扎长度100～150㎝。

GJ-50拉线用14#铁线绑扎,GJ-70用12#铁线绑扎，并在钢绞线断口及绑扎线上刷防锈油。

两UT 型线夹凸肚朝外,线夹露出的尾线长度为30～50㎝,线夹丝扣应留1/3可供调节,并采用防盗双螺母旋紧。

13.5配变台架拉线应装设拉线绝缘子,绝缘子应装在最低层导线300㎜以下,一般装设在拉线上方拉线长的1/3处,并应保证在拉线绝缘子以下断线时,绝缘子距地面不应小于2.5m 。

13 拉线45°复合式绝缘子外露长度0.5～0.7m两UT 型线夹凸肚朝外防盗双螺母TJ23TJ2414.1公用配变台区安全标志主要分 3 种，即“ 当心触电”、“ 禁止攀登 高压危险”及“未经许可不得入内”。

14.2 标示牌尺寸采用 200x160mm ，样式应符合《电力生产企业安全设施规范手册》要求。

14.3标示牌材质可选用铝质板或搪瓷牌等。

注 : 当采用悬挂方式时应双面印刷 14.4公用配变台区主要运行标志为设备命名牌， 设备命名牌的内容应包括：国网标志、户名、设备名称及电力服务热线标志等。

命名牌尺寸采用300 x200 mm 。

14.5命名牌材质可选用铝质板或搪瓷牌等。

14.6 配变台架挂设配变台区命名牌及“当心触电” 和“禁止攀登 高压危险”安全标示牌各一块。

挂设在台架第一根槽钢正中间处。

14 安全运行标志配电箱命名牌台区命名牌安全标示牌TJ25 TJ27 TJ2814.7“当心触电”和“禁止攀登 高压危险” 安全标示牌应使用铝线固定在台架的两侧。

14.8 配变台架对地安全距离不足时，四周宜设置红白相间 2.6 x 2.6x1.5m 塑钢护栏或不锈钢护栏。

护栏四周应挂设“未经许可不得入内”和“当心触电”警示牌各一块,警示牌尺寸 200x160 mm 。

TJ26 TJ29二 低压配电线路1.1低压线路的布局应与乡村规划相协调，与配电网改造相结合，做到路径短、转角少、少占农田,施工和运行维护方便。

1.2低压架空线路应尽量避免与高压线路近距离平行架设或交叉跨越,线路通道应良好,与树、竹、建筑物等的安全距离符合要求。

2.1电杆表面应光洁平整，壁厚均匀，无露筋、跑浆、裂纹等现象，杆身弯曲不应超过杆长的1/1000，电杆顶端应封堵良好。

2.2电杆杆长根据下层导线对地安全距离的要求，并留有余地的原则确定，宜采用稍径φ19mm 的非预应力杆，一般主干线路不小于10m,接户杆不小于8m 。

2.3电杆应有3m 划线，并根据地质填设底盘、回填细砂。

如一类土中的砂、亚砂土、冲积砂土层田泥等松软地质，（首、终端杆以及耐张杆15M 回填细砂 2 立方、12M 回填 1.8立方、10M 回填 1立方、直线杆每4基回填1立方），底盘直径不小于500mm 。

电杆埋深应符合下表要求。

杆高（mm) 8 9 10 12 15 埋设深度（m)1.51.61.722.52.4立杆后，直线杆的横向位移不应大于50 mm ，直线杆梢位移不应大于杆梢直径的1/2；转角杆横向位移不得大于50mm ，且应向外角预偏，其杆梢位移应不大于杆梢直径，紧线后不应向内角倾斜；终端杆应向拉线侧预偏，其预偏值不应大于杆梢直径，紧线后不应向受力侧倾斜。

电杆回填土应将土块打碎，回填平整，每回填0.3m 应夯实一次，回填后应培起高0.3m 的防沉土台。

1线路路径与通道2电 杆3m 划线3.1线路横担及其附件均应热镀锌或采取其他先进的防腐措施。

3.2横担安装距离杆顶0.2m ，并安装平整，端部上下和左右偏差不应大于20mm 。

装于受电侧 3.3低压导线选择≥70㎡以上时必须安装双横担，单横担安装时横担应装于受电侧，分支杆、90°转角杆及终端杆应装于拉线侧。

3.4横担安装需选用相配的螺栓紧固，并加装垫圈。

使用U 型抱箍安装横担时，抱箍受力侧应紧贴杆体并与横担保持水平。

3.5螺栓穿入方向按下列规定：顺线路方向者，双面构件由内向外，单面构件由送电侧穿入；横线路方向，中间面向受电侧由左向右穿入；垂直方向者，由下而上。

3.6螺栓连接构件应符合下列规定：螺杆应与构件面垂直且不留有间隙；螺栓紧好后，螺杆丝露出的长度，单螺母不应少于2个螺距，双螺母可与螺杆相平。
