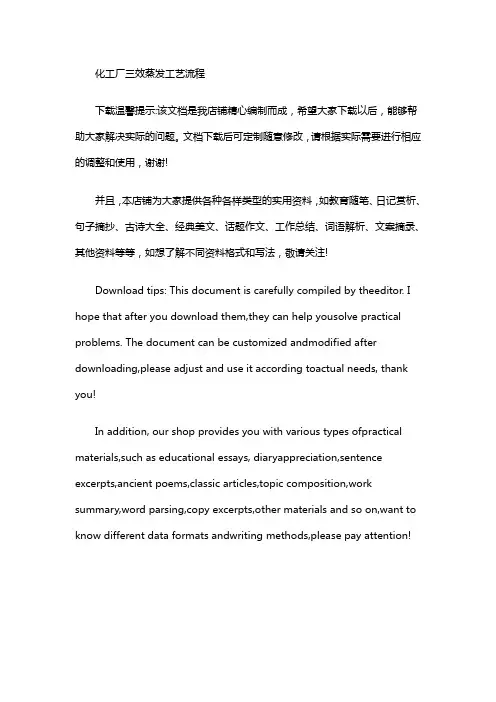

化工厂三效蒸发工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!化工厂中的三效蒸发工艺是一种节能且高效的溶液浓缩方法,它主要是通过加热使溶液中的溶剂蒸发,从而实现溶液的浓缩。
WZ-Ⅲ外循环式真空蒸发器操作规程(三效蒸发器)一、工艺流程启动循环水泵→启动原料泵(一效进料泵),打开阀门→一效分离室(分离室液位1500mm)→启动二效进料泵,打开阀门→二效分离室(分离室液位1300mm)→启动三效进料泵,打开阀门→三效分离室(分离室上液位(1500mm))→关闭阀门,关闭三效进料泵→二效分离室(分离室上液位(1300mm))→关闭阀门,关闭二效进料泵→一效分离室(分离室液位1500mm)关闭阀门,关闭原料泵→开启二、三效强制循环泵→启动真空泵及真空管路阀门→建立真空→打开一效蒸发器蒸汽阀门,通蒸汽,进行蒸发浓缩→取样达到溶度,开启三效出料泵及出料阀→冷却结晶器→离心机→出料装袋,母液通过母液泵去原料池二、料液路线原料池→原料泵→一效加热器→一效分离室→二效进料泵→二效加热器→二效分离室→三效进料泵→三效加热器→三效分离室→出料泵→冷却结晶器→离心机→外送三、蒸汽(二次蒸汽路线)生蒸汽→一效加热器→一效分离室→二效加热器→二效分离室→三效加热器→三效分离室→冷凝器→真空泵四、开机前准备1、关闭所有阀门和放气装置。
2、打开冷凝器、冷却结晶器及所有水泵机封循环冷却水阀门(注意:每班运行前需要检查阀门是否打开)。
3、启动循环水泵。
五、开始进料1、手动启动原料泵,打开一效蒸发器进料阀门,一效蒸发器开始进料。
2、料液升至一效分离室合适液位(1500mm)时手动启动二效进料泵,并同时打开二效进料阀门,二效蒸发器开始进料。
(注意:后一效进料同时需要注意前一效不能打空)。
3、料液升至二效分离室合适液位(1300mm)时手动启动三效进料泵,并同时打开三效进料阀门,三效分离室开始进料。
(注意:后一效进料同时需要注意前一效不能打空)。
4、三效分离室液位达到上液位(1500mm)时,关闭三效进料阀门,关闭三效进料泵,停止二、三效蒸发器之间的转料。
(注意:后一效进料同时需要注意前一效不能打空)。
5、二效分离室液位达到上液位(1300mm)时,关闭二效进料阀门,关闭二效进料泵,停止一、二效蒸发器之间的转料。

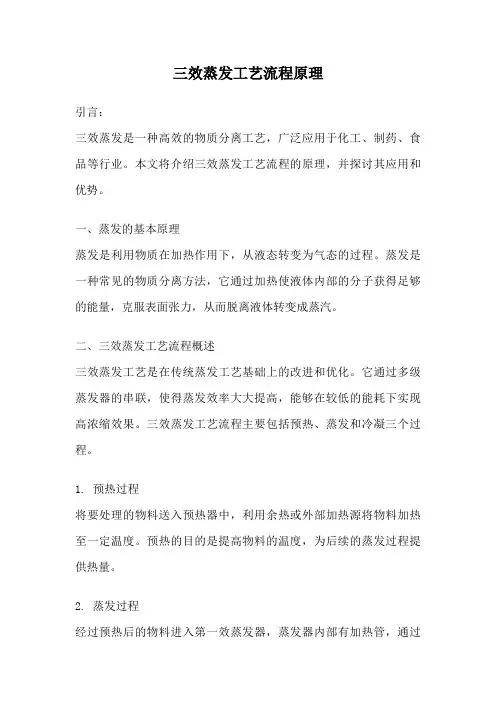

三效蒸发工艺流程原理引言:三效蒸发是一种高效的物质分离工艺,广泛应用于化工、制药、食品等行业。
本文将介绍三效蒸发工艺流程的原理,并探讨其应用和优势。
一、蒸发的基本原理蒸发是利用物质在加热作用下,从液态转变为气态的过程。
蒸发是一种常见的物质分离方法,它通过加热使液体内部的分子获得足够的能量,克服表面张力,从而脱离液体转变成蒸汽。
二、三效蒸发工艺流程概述三效蒸发工艺是在传统蒸发工艺基础上的改进和优化。
它通过多级蒸发器的串联,使得蒸发效率大大提高,能够在较低的能耗下实现高浓缩效果。
三效蒸发工艺流程主要包括预热、蒸发和冷凝三个过程。
1. 预热过程将要处理的物料送入预热器中,利用余热或外部加热源将物料加热至一定温度。
预热的目的是提高物料的温度,为后续的蒸发过程提供热量。
2. 蒸发过程经过预热后的物料进入第一效蒸发器,蒸发器内部有加热管,通过加热管将热量传递给物料,使其蒸发。
蒸发的物料蒸汽经过分离器与液体分离,液体部分回流至蒸发器,蒸汽部分则进入下一效蒸发器。
三效蒸发工艺中,蒸汽由高温的第一效蒸发器蒸发产生,进入第二效蒸发器。
在第二效蒸发器中,蒸汽与待处理物料接触,使其再次蒸发。
同样,蒸汽部分进入下一效蒸发器,液体部分回流至蒸发器。
经过多级蒸发后,蒸汽进入最后一个效蒸发器,与待处理物料接触,使其蒸发浓缩。
浓缩后的蒸汽经过冷凝器冷却,变为液体,同时释放出的热量被回收利用。
3. 冷凝过程通过冷凝器将蒸发后的蒸汽冷却成液体。
冷凝器中的冷却介质(如水)与蒸汽进行热交换,将蒸汽中的热量传递给冷却介质,使蒸汽冷凝成液体。
冷凝后的液体可直接回收利用或进一步处理。
三、三效蒸发工艺流程的应用和优势三效蒸发工艺具有以下几个优点:1. 高效节能:通过多级蒸发和热量回收利用,能够在较低的能耗下实现高浓缩效果,大大提高能源利用率。
2. 减少污染:三效蒸发工艺能够有效去除物料中的溶剂、水分等杂质,减少对环境的污染。
3. 提高产品质量:三效蒸发工艺能够精确控制物料的浓度,提高产品质量和降低生产成本。
SJZ-1000三效节能蒸发器Three-way energy-saving evaporator【技术文件】宜兴市金凯制药设备厂Yixing kincaid pharmaceutical equipment Co., LTD一、概述本厂生产的SJZ系列三效蒸发器是以稀薄工业污水为原料,采用锅炉蒸汽加热的蒸发浓缩设备。
理论上它和单效蒸发器比较能节省蒸汽2/3左右,该设备运行稳定、节能、无噪音、浓缩比高。
适合于各种行业对液体蒸发浓缩的要求,是液体减量最理想的设备之一。
二、产品材质设备主要部分按照工艺要求选用优质304不锈钢材料制成,系统设备主要由加热器、蒸发器、循环管、冷凝器、接受槽、真空系统等组成,机架部分由A3方管组焊而成。
整体结构设计紧凑合理,外型整洁,美观大方。
三、产品特点该机气液分离采用切线惯性衍射式分离装置及采用垂直列管式自然循环式蒸发原理,原料采用底端进入,由于加热蒸汽的作用使料液在加热管内成膜状均匀上升,消除了由于局部料液分布不均匀造成的干壁现象。
大大提高了蒸发效率,从而使该机具有体积小,重量轻,浓缩比大,整机稳定性好的特点。
蒸发器内设有弯管碰撞型结构的汽水分离装置,可有效地除去二次蒸汽中夹带的液料及杂质,以保证二次蒸汽的质量(汽水分离装置有弯管碰撞型分离及丝网除沫两种形式)。
蒸发器下部锥体部分为收集浓缩液之用,在设计时另外也兼顾到周转及循环料液的作用。
当系统中料液浓缩达到规定浓度后可通过停机破坏真空的措施将浓缩液排入低位储罐或地槽暂存,被暂存的浓缩液应按要求另行处置。
冷凝器主要作用就是不断将第三效蒸发器产生的二次蒸汽通过真空抽出经列管冷凝器冷凝成蒸馏水,使料水不断蒸发,最终达到污水浓缩的目的。
真空系统由真空缓冲罐及水环式真空泵、管道等组成,主要作用是维持蒸发系统低温蒸发运行的目的。
整机运行控制极其方便,操作简单易懂,如无特殊要求通常均采用手动控制形式即可正常运行。
四、工作原理SJZ系列三效蒸发器的工作原理是:料液(污水)通过真空作用由底部进液口吸入第一效加热器列管内,料液(污水)在列管内上升的过程中受到外加热蒸汽的加热,迅速沿管壁拉扯成膜状流动,列管中的液膜表面水分大量蒸发,使得料液沿着管壁表面快速过热,从而产生向上巨大的热动力,由此带动底部料液发生自然循环。
蒸发器广泛应用于化工行业、废水处理、环保工程等领域。
我公司生产的三效蒸发结晶污水处理装置,设计合理、制作精良、运行平稳、操作方便、节能减排。
我公司与江苏工业学院合作特别对高浓度含盐废水处理积累了丰富的经验,蒸发结晶效果极佳。
蒸发器主要通过生蒸汽加热含盐废水,使含盐废水蒸发,将盐、水分离。
三效(多效)蒸发器可利用蒸发的二次蒸汽,大量的节约生蒸汽,从而降低运行费用。
不同效数的单位蒸汽消耗量我公司根据高浓度含盐废水的特点(用户可提供小样在实验室进行小试),采用强制循环,提高溶液流速,对于黏度较大或容易结晶、结垢的物料,适应性较好。
我公司注重细节,以江苏工业学院技术为依托,无论在工艺计算、流程选择、结构设计及改进、运行费用都为用户考虑周到,并可根据用户要求提供整套服务。
三效(多效)蒸发器有三种常见的加料流程:1. 并流加料2. 平流加料3. 逆流加料蒸发器操作是常用的单元操作,操作人员应做到:“四懂”(懂得蒸发器的结构、原理、性能和用途)、“四会”(会操作、会保养、会检查及会排除故障)。
蒸发器的开车:严格执行操作规程。
开车前,应认真检查加热室是否有水,检查并准备好泵、仪表、蒸汽和冷凝管路。
根据装置控制的不同,按照预先设置好的程序进行操作和监测。
蒸发器的操作运行:设备运行中,必须精心操作、严格控制。
操作人员应按规定时间间隔检查调整蒸发器的运行状况,并作好记录。
当设备处于稳定运行状态时,不要轻易变动性能参数。
蒸发器的停车:蒸发器装置处于长时间不启动或因维修需要排空的情况下,应完全停车;对装置进行小型修理只需短时间停车时,应使装置处于备用状态;对于事故停车,很难预知每一种可能情况,应进行紧急停车。
蒸发器系统应进行日常维护。
对主要设备蒸发器通常采用“洗效”(又称洗炉)。
洗效方法分为大洗和小洗两种。
三效降膜蒸发器设备工艺原理引言在化工行业中,蒸发技术是一种常见的分离技术,主要用于浓缩溶液、提取物等。
蒸发设备有多种种类,其中三效降膜蒸发器是一种高效、节能、环保的设备,采用了先进的工艺原理,具有较多的优点,广泛应用于化工、食品、医药等领域。
本文旨在介绍三效降膜蒸发器设备的工艺原理。
三效降膜蒸发器的结构和工艺流程三效降膜蒸发器主要由预热器、蒸发器、冷凝器和真空系统等组成。
它的工艺流程如下:1.用预热器对物料进行预热2.进入三效降膜蒸发器中进行第一级蒸发,产生蒸汽和浓缩液,浓缩液进入第二级蒸发器3.浓缩液在第二级蒸发器中进行第二级蒸发,产生更多的蒸汽和更加浓缩的液体,浓缩后的液体再次进入第一级蒸发器4.第一、二级蒸汽进入第三级蒸发器中进行第三级蒸发,蒸汽再次被产生,蒸汽沉淀器将粘性物质和颗粒物质分离5.蒸汽通过冷凝器冷凝变成液体,回流至第一级和第二级蒸发器中降膜蒸发技术降膜蒸发技术是三效降膜蒸发器的核心技术。
降膜蒸发器是一种利用降膜技术进行蒸发的设备。
它是在出现“影子区”现象的基础上发展起来的。
在降膜蒸发技术中,物料沿着蒸发管壁形成一条薄膜,并不断受到蒸汽的加热蒸发。
物料液膜汇聚后,在纵向下落的过程中,又会遇到更高温度的蒸汽,使其不断加热蒸发,形成“三效”效果。
真空蒸发技术真空蒸发技术是三效降膜蒸发器实现低温蒸发的关键技术。
在真空条件下进行蒸发能够降低物料的沸点温度,同时减少了蒸发产生的热量,实现了低温、低能耗、高效率的蒸发过程。
真空蒸发技术除了用于三效降膜蒸发器外,还广泛应用于食品、医药等行业的蒸发过程中。
多级蒸发技术多级蒸发技术是三效降膜蒸发器实现高效蒸发的关键技术。
在设备中采用了三个独立的蒸发器,使得产生的蒸汽可以较好地循环利用,同时在多级蒸发器的作用下,浓缩效果得到进一步提高。
高效能三效降膜蒸发器采用多级蒸发、降膜蒸发、真空蒸发等多种高效蒸发技术,能在低温、低能耗、高效率的情况下完成物料的浓缩过程,大大减少了能源消耗,提高了蒸发效率。
三效蒸发器操作规程正式版一、引言三效蒸发器是一种常用于化工、制药等行业的设备,用于将液体中的溶质通过蒸发浓缩的方式分离出来。
为了确保设备的正常运行和操作人员的安全,制定本操作规程。
二、设备概述三效蒸发器由加热器、蒸发器、冷凝器、泵等部份组成。
其工作原理是通过加热器将进料液体加热至沸腾状态,然后进入蒸发器进行蒸发,蒸汽经过冷凝器冷凝成液体,产生的浓缩液通过泵排出。
三、操作流程1. 设备检查a. 检查设备是否完好,无损坏或者泄漏现象。
b. 检查加热器、蒸发器、冷凝器等部份的温度传感器是否正常工作。
c. 检查泵的运行状态和泵的进出口阀门是否正常。
d. 检查设备周围的安全防护设施是否完好。
2. 设备启动a. 打开加热器的电源,设定加热温度。
b. 打开冷凝器的冷却水阀门,确保冷却水正常流动。
c. 打开泵的电源,设定泵的流量。
3. 进料操作a. 打开进料阀门,将待处理的液体缓慢地注入蒸发器。
b. 根据操作要求,设定蒸发器的压力和温度。
4. 控制操作a. 根据设备的监控系统,实时监测蒸发器的温度、压力等参数。
b. 根据监测结果,调整加热器的加热功率,控制蒸发速率。
c. 根据泵的流量设定,控制浓缩液的排出速率。
5. 停机操作a. 当处理液体的浓度达到要求时,关闭进料阀门。
b. 关闭加热器的电源,住手加热。
c. 关闭泵的电源,住手排液。
d. 关闭冷凝器的冷却水阀门。
四、安全注意事项1. 操作人员必须穿戴好防护装备,如安全帽、防护眼镜、防护手套等。
2. 在操作过程中,严禁将手或者其他物体伸入设备内部。
3. 在操作过程中,如发现设备异常或者异常噪音,应即将停机检查。
4. 操作人员应熟悉设备的紧急停机装置的位置和使用方法。
5. 操作人员应定期接受相关培训,了解设备的操作规程和安全注意事项。
五、故障排除1. 设备无法启动:a. 检查电源是否正常供电。
b. 检查电路是否有断路或者短路现象。
c. 检查设备的保险丝是否损坏。
2. 设备温度异常:a. 检查加热器的加热元件是否正常工作。

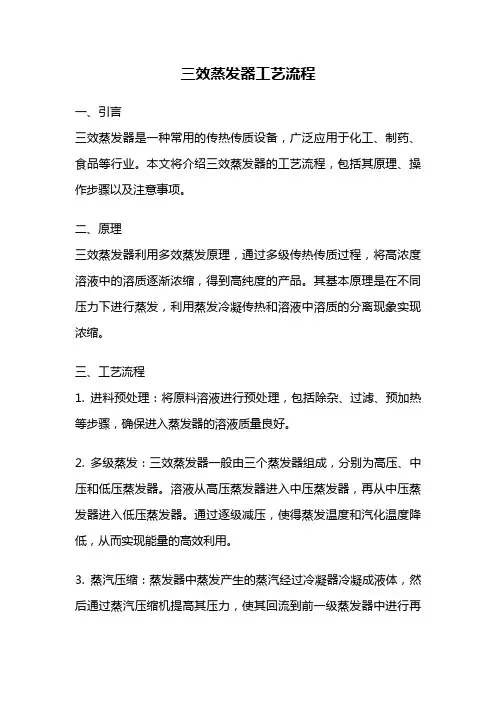

三效蒸发器工艺流程一、引言三效蒸发器是一种常用的传热传质设备,广泛应用于化工、制药、食品等行业。
本文将介绍三效蒸发器的工艺流程,包括其原理、操作步骤以及注意事项。
二、原理三效蒸发器利用多效蒸发原理,通过多级传热传质过程,将高浓度溶液中的溶质逐渐浓缩,得到高纯度的产品。
其基本原理是在不同压力下进行蒸发,利用蒸发冷凝传热和溶液中溶质的分离现象实现浓缩。
三、工艺流程1. 进料预处理:将原料溶液进行预处理,包括除杂、过滤、预加热等步骤,确保进入蒸发器的溶液质量良好。
2. 多级蒸发:三效蒸发器一般由三个蒸发器组成,分别为高压、中压和低压蒸发器。
溶液从高压蒸发器进入中压蒸发器,再从中压蒸发器进入低压蒸发器。
通过逐级减压,使得蒸发温度和汽化温度降低,从而实现能量的高效利用。
3. 蒸汽压缩:蒸发器中蒸发产生的蒸汽经过冷凝器冷凝成液体,然后通过蒸汽压缩机提高其压力,使其回流到前一级蒸发器中进行再利用。
4. 浓缩液处理:三效蒸发器中的浓缩液经过蒸发后,产生浓缩溶液和蒸汽。
浓缩溶液通过浓缩液泵送至下一级蒸发器,而蒸汽则通过冷凝器冷凝成液体。
5. 产品收集:最终产生的产品通过收集器进行收集,可以根据需要进行分装或储存。
四、操作步骤1. 开机准备:检查设备的电源、水源、蒸汽源等是否正常,并进行调试,确保设备处于正常工作状态。
2. 进料操作:将预处理好的原料溶液通过进料管道加入高压蒸发器,控制进料流量和浓度。
3. 蒸发操作:根据工艺要求,调整蒸发器的温度和压力,控制蒸发过程中的液位,确保蒸发效果和产品质量。
4. 蒸汽压缩操作:对蒸汽进行压缩,提高其压力,并通过回流系统送回前一级蒸发器,实现能量的回收利用。
5. 浓缩液处理操作:将浓缩液泵送至下一级蒸发器,同时控制回流比例,保持蒸发器中的溶液浓度稳定。
6. 产品收集操作:将最终产生的产品通过收集器进行收集,根据需要进行后续的处理或包装。
五、注意事项1. 在操作过程中,要严格控制蒸发器的温度和压力,避免超温超压造成设备损坏或安全事故。
三效蒸发器操作说明书 Document number:WTWYT-WYWY-BTGTT-YTTYU-2018GT*************有限公司三效蒸发结晶装置操作说明书一、安全事项警告:1.本装置电气控制柜内部严禁进水或受潮。
2.操作人员必须严格按照本公司所提供的操作说明操作。
3.操作人员必须具备基本的电气常识和机械常识,并经过培训考核合格后才能操作。
4.严禁在无介质的状态下运转本装置。
5.严禁在介质蒸发干后,继续运转。
6.操作人员在操作之前应该注意到本装置的警示标志。
7.本装置安装有报警装置,一旦发现异常,立刻按照程序处理。
安全注意事项1.请牢记停止开关的位置,以便出现异常时可以立即停机;2.无论进行何种保养,检查,调整,请务必关闭机台及主开关;3.停电时请关闭主电源开关。
安全标志1.在机台上必要的地方张贴防止事故的警告等的安全标志,并请务必遵守标志中显示的注意事项;2.请勿剥除机台上所附的警告等安全标志,若标志丢失或因污损等原因使其无法辩认时,请与本公司联系并设法替换。
二、设备基本组成详见三效蒸发装置竣工图(PID图)。
三、操作说明开车前的检查、准备工作:1.操作人员必须事先经过培训后才能操作该设备,并遵循操作说明书的要求;2.检查设备各法兰,阀门,管道有没有漏气,漏水的现象;3.检查各泵的油位是否充足,应在二分之一处;4.启动密封水泵,保证各泵有充足的冷却密封水供应;5.提前确认相关连接部分,蒸汽系统、冷却水系统、配电室等,蒸汽、电、冷却水、原水正常情况下开车;6.开机前确保主电源正常,设备电源在接通状态。
所有阀门在设定的开关状态,仪表正常工作;7.开机前确认浓缩装置原水池液位,浓缩装置物料槽在高液位时可以进行处理。
如不在设定液位时,需要处理,必须随时掌握处理进度;8.本设备实现自动化,执行一键开机运行,设备按设置程序自动运行。
自动时,执行以下操作:1.首次启动时需要往真空泵补水,。
若真空泵之前有运行过,则无需再次补水。
(完整版)硫酸钠三效结晶蒸发器介绍及调试硫酸钠三效结晶蒸发器介绍及调试:一、原理:蒸发器是通过加热使溶液浓缩或从溶液中析出晶粒的设备。
主要由加热室和蒸发室两部分组成。
加热室向液体提供蒸发所需要的热量,促使液体沸腾汽化。
蒸发室使气液两相完全分离。
加热室中产生的蒸汽带有大量液沫,到了较大空间的蒸发室后,这些液体借自身凝聚或除沫器等的作用得以与蒸汽分离。
二、调试:正常开车程序:1.打开效间浓缩液管阀门,开原水泵加水至各效蒸发室上部视镜后停原水泵,关效间浓缩液管阀门,各效间闪蒸罐下部阀门开1/3,上部阀门关闭。
如果安装有换热室不冷凝气排出口,同时关闭不冷凝气阀门。
真空泵开前控制阀门关闭2/3左右,确保真空泵不过载。
开启循环冷却水阀门及循环冷却水水泵。
2.依次打开各效强制循环泵,出盐泵,真空泵(如果真空度过高,真空泵震动且噪音增大,可适当开启真空泵的气蚀阀门,适当吸气真空度调至-0.08左右)。
3.等一、二效蒸发室蒸发后缓慢调整闪蒸罐下部阀门,以抽出大量冷凝水,微量蒸汽为准,末效蒸发室开始蒸发后,调整真空度-0.08左右。
4.时刻观察二次蒸汽压力表,防止压力到达正压(此时说明换热器有存水,此时开大闪蒸罐下部阀门)。
同时查看冷凝器与真空泵前的视盅,看蒸发水量。
5.一效蒸发室液位下降至中部视镜后,开原水泵进水,维持液位稳定,待各效蒸发室蒸发后,打开效间浓缩液管阀门调整各效液位平衡。
6.整个系统运行稳定后,可根据出水量提高蒸汽温度、压力、原水进水量达到设计要求。
7.随时观察收晶罐是否有盐析出,部分关闭盐分离器上部清液回流阀,使整个盐分离器及收晶罐处于正压状态,便于盐分的排出;勤于观察,做到随时排盐防止堵塞。
8.三效硫酸钠晶体浓度达到15%以后,开启离心机,分离的硫酸钠固体排至储料池,滤液回到滤水罐。
滤水罐满后自动开启抽液泵,将滤水罐内的液体送至三效蒸发器。
正常停车程序:首先关闭蒸汽进口控制阀门,蒸发工序先将蒸发室内盐浆尽量排出,然后将加热蒸汽放空;把各罐内料液经事故管排放到原液罐,然后将原液罐内的原液打入各罐,开动循环泵。
三效蒸发器工艺说明
工作原理:强制循环蒸发器是依靠外加力---循环泵使液体进行循环。
在流下过程中,被壳程加热介质加热汽化,产生的蒸汽与液相共同进入蒸发器的分离室,汽液经充分分离,蒸汽进入下一效蒸发器作为加热介质,从而实现多效操作,液相则由分离室排出。
工作过程中物料的流动:
打开污水进口阀门①、和循环阀门③,关闭清洗水出阀门②和二效进料阀门④。
开启污水进料泵(PMP01),使污水经第Ⅰ效加热室通过液位自动控制系统(PLC)进入第Ⅰ效分离室,笫Ⅰ效分离室内物料液位慢慢升高,到设定高度时(该液位高度数值要求可以设定修改),污水进料泵(PMP01)停止输送并且污水进口阀门①关闭。
笫Ⅰ效分离室内料液位升高的同时,笫Ⅰ效加热室的加热蒸汽阀门开启,内部分料液在加热蒸汽的作用下温度升高。
当笫Ⅰ效分离室内料液温度达到60℃时(该温度要求可以设定修改),污水进料泵(PMP01)和污水进口阀门①开启,循环阀门③关闭,二效进料阀门④开启,清洗水出阀门⑤和三效进料阀门⑦关闭,循环阀门⑥开启。
再开启污水进料循环泵(PMP02),使污水经第Ⅱ效加热室通过液位自动控制系统(PLC)进入第Ⅱ效分离室,笫Ⅱ效分离室内物料液位慢慢升高,到设定高度时(该液位高度数值要求可以设定修改),污水进料泵(PMP01)停止输送并且污水进口阀门①关闭,二效进料阀门④关闭,循环阀门③开启。
笫Ⅱ效分离室内料液位升高的同时,笫Ⅱ效加热室也在升温,当
笫Ⅱ效分离室内料液温度达到60℃时(该温度要求可以设定修改),污水进料泵(PMP01)和污水进口阀门①开启,循环阀门③关闭,二效进料阀门④开启,清洗水出阀门⑤和循环阀门⑥关闭,三效进料阀门⑦开启,清洗水出阀门⑧和三效出料阀门⑩关闭,循环阀门⑨开启。
再开启污水进料循环泵(PMP03),使污水经第Ⅲ效加热室通过液位自动控制系统(PLC)进入第Ⅱ效分离室,笫Ⅲ效分离室内物料液位慢慢升高,到设定高度时(该液位高度数值要求可以设定修改),污水进料泵(PMP01)停止输送并且污水进口阀门①关闭,二效进料阀门④关闭,循环阀门③开启。
三效进料阀门⑦关闭,循环阀门⑨关闭,再开启污水进料循环泵(PMP03)和液环真空泵(PMP05)。
笫Ⅲ效分离室内料液位升高的同时,笫Ⅲ效加热室也在升温,当笫Ⅲ效分离室内料液液位到达设定液位时,污水进料泵(PMP01)和污水进口阀门①关闭,清洗水出阀门②、⑤、⑧关闭,进料阀门④、⑦和三效出料阀门⑩关闭。
循环阀门③、⑥、⑨开启。
污水进料循环泵(PMP02)、(PMP03)、(PMP04)、液环真空泵(PMP05)开启运行。
此后的运行由自动控制系统(PLC)通过液位进行自动控制。
Ⅰ、Ⅱ、Ⅲ效分离室结晶室内物料在(PLC)液位自动控制系统的作用下,各效分离室结晶室内的物料液位被设定在适当的参数范围内,并达到设计液位。
当第Ⅱ效和第Ⅲ效结晶室内物料达到所需的浓度时,三效出料阀门⑩进行出料。
各效因出料与水份蒸发而产生液位降低,这时物料在进料泵(PMP01)的作用下和相连通的物料管自行补充各效分离室结晶室内的物料,各效物料的补充速度由(PLC)液位
自动控制系统来控制,从而达到自动控制蒸发器各效液位的目的。
工作过程中蒸汽的流动(详见工艺流程图):
来自锅炉的生蒸汽,在分汽缸中生蒸汽的压力经调压阀调至≥0.15MPa,进入第Ⅰ效壳程给物料进行加热,作为第Ⅰ效蒸发器热源。
第Ⅰ效分离器产生的二次蒸汽进入第Ⅱ效蒸发器作为热源,第Ⅱ效结晶室产生的二次蒸汽进入第Ⅲ效加热器作为热源,第Ⅲ效结晶室产生的二次蒸汽进入冷凝器冷凝成水排出。
紧急情况处理方案:
2.4.1故障预警措施:
1)当工厂突然停电时,可以打开自来水阀,让自来水进入到加热器
内,迅速稀释物料,以防止堵管;
2)当进料泵损坏时,物料无法进入蒸发器,可以通过自控系统迅速
切断蒸汽阀,以防止物料干蒸;
3)盐结垢预防措施:通过蒸发量的变化来判断是否结垢,以备清洗。
自动运行程度:通过PLC自动控制系统,可使蒸发器液位控制自动化,以保证设备的正常高效运行。
2.4.3 蒸发设备清洗步骤:
针对换热器清洗流程:停机排残渣→水洗检漏→水冲洗→加药剂→循环→清洗1.5h→排污→水洗→完成。
1)停机排渣:先将蒸发器停机,将残余物料全部排出。
2)水洗:水洗的目的是通过水洗运行检查整个清洗系统中有无漏
水现象;清除系统中泥沙及疏松污垢。
水洗1 h后排放系统中
的污水。
3)药剂清洗:清洗操作时,先把一定量的药液放在清洗槽内,混合
均匀后用泵把清洗液打入清洗系统内,清洗时间约为1.5 h。
