汽车焊接检验标准

汽车焊接检验标准

汽车焊接检验标准包括以下几项：

焊接材料标准：应符合国家标准，以确保焊接质量和产品性能。对于碳钢、不锈钢和铝合金等材料，其选择应符合相应的国家或行业标准。

焊接方法标准：应考虑到焊接位置、材料和产品要求等因素，并遵循相关的国家或行业标准。常见的焊接方法包括电弧焊、气体保护焊和激光焊接等。

（1）电弧焊：手工电弧焊、埋弧焊和氩弧焊等焊接方法的选择应符合相关标准，并考虑到焊接位置和材料等因素。

（2）气体保护焊：常见的气体保护焊包括TIG焊和MIG焊。这些方法的选择应符合国家或行业标准，并严格控制气体的流量、混合比例和保护效果等参数。

（3）激光焊接：激光焊接是一种先进的焊接技术，适用于焊接薄板和复杂形状的汽车零部件。激光焊接具有高精度、高效率和低变形等优点。在应用激光焊接时，应遵循相关的标准和规范，确保焊接质量和产品性能。

电阻点焊破坏性检验方法：通过破坏性检验来评估焊接质量。常见的破坏性检验方法包括液压扩张器、等离子切割机等工具的应用。这些工具可用于扩张或切割钣件，以达到破坏焊点的目的，从而进行焊接质量的检验。检验应遵循相关的检验规定和标准。

总之，汽车焊接检验标准是确保汽车焊接质量和性能的关键因素之一。在实施焊接检验时，应遵循相关的国家标准或行业标准，并使用合适的工具和方法进行检验，以确保焊接质量的可靠性。

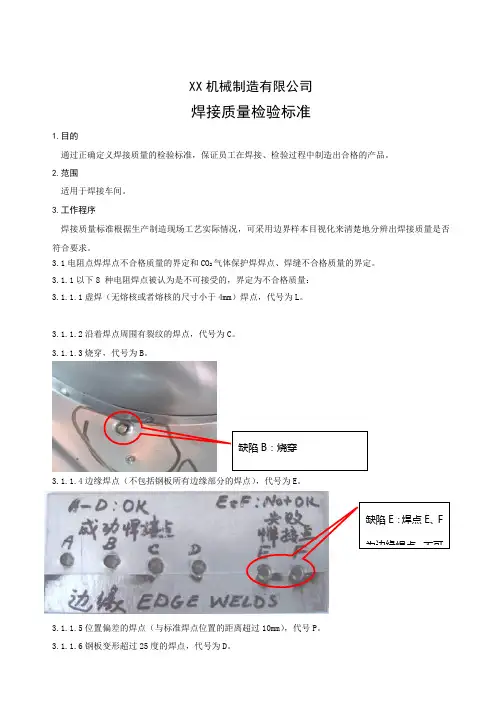

XX机械制造有限公司

焊接质量检验标准

1.目的

通过正确定义焊接质量的检验标准，保证员工在焊接、检验过程中制造出合格的产品。

2.范围

适用于焊接车间。

3.工作程序

焊接质量标准根据生产制造现场工艺实际情况，可采用边界样本目视化来清楚地分辨出焊接质量是否符合要求。

3.1电阻点焊焊点不合格质量的界定和CO2气体保护焊焊点、焊缝不合格质量的界定。

3.1.1以下8 种电阻焊点被认为是不可接受的，界定为不合格质量：

3.1.1.1虚焊（无熔核或者熔核的尺寸小于4mm）焊点，代号为L。

3.1.1.2沿着焊点周围有裂纹的焊点，代号为C。

3.1.1.3烧穿，代号为B。

3.1.1.4边缘焊点（不包括钢板所有边缘部分的焊点），代号为E。

3.1.1.5位置偏差的焊点（与标准焊点位置的距离超过10mm），代号P。

3.1.1.6钢板变形超过25度的焊点，代号为D。 缺陷B：烧穿

缺陷E：焊点E、F为边缘焊点，不可

3.1.1.7压痕过深的焊点（材料厚度减少50%），代号为I。

3.1.1.8漏焊，代号为M。

3.1.2以下10种CO2气体保护焊焊点、焊缝被认为是不可接受的，界定为不合格质量:

3.1.2.2焊缝金属裂纹；

3.1.2.2夹杂(焊缝中夹杂着除母材和焊丝外的物质或氧化物)；

3.1.2.3气孔（焊逢中产生气孔）；

3.1.2.4咬边；

3.1.2.5未熔合； 缺陷D：钢板变形α大于25度的焊缺陷I：压痕过深焊点I，压痕深度≥板材厚咬边：焊逢偏向一母材，与另一母材熔合过少，未能达到要求的

3.1.2.6未焊透；

3.1.2.7熔透过大；

3.1.2.8蛇形焊道；

未熔合：填充金属填充极少，导致焊缝与母材间未熔合

未焊透：填充金属未能完全填充，导致焊缝与母材间未焊透

熔透过大：焊缝高度小于准备要求，严重的导致烧穿

蛇形焊道：焊缝弯曲，形状象蛇 3.1.2.9飞溅。

3.12.10飞溅，焊缝堆积过高，焊缝不连续

- 1 - 焊接外观检验标准有哪些

要实施焊接外观检验，必须遵循钣金物件的焊接外观检验标准，它主要包括以下几条：

一、普通焊接：

1、焊缝表面多层焊晶、气孔，棱角打磨达到光滑，无明显折折未焊熔接处。

2、焊缝外形符合焊接技术卡的要求，焊缝宽度正确，低于1.5mm的焊缝宽度，夹角≤90°，等腰三角形折边角重叠夹角≤45°。

3、熔接表面应无改变厚度，有较强的弹性，完全没有焊熔区。

4、表面应无漏焊、飞溅、滴溅、不良气泡、碳渍和其它缺陷。

5、焊接测试应达到规定的实质要求。

二、特殊焊接：

1、焊缝表面多层焊晶、气孔，棱角打磨达到光滑，无明显折折未焊熔接处。

2、钢板焊接处应无改变厚度，圆角外径和直线宽度符合设计要求。

3、表面应无漏焊、飞溅、滴溅、不良气泡、碳渍和其它缺陷。

4、填充熔焊处，完全无改变厚度，无焊熔区，且表面平滑、有光泽。

5、焊接测试应达到规定的实质要求。

汽车焊接安全要求标准最新

简介

汽车是现代人生活中不可或缺的交通工具之一，它的安全性是我们最为关注的问题。在汽车生产的过程中，焊接工艺是必不可少的。焊接工艺的质量和安全直接影响着汽车的行车安全和乘客的生命安全。因此，汽车焊接安全要求标准的制定和执行，对于保障汽车行驶时的安全性是至关重要的。

国内外统一标准

目前，国际上普遍采用的是ISO 3834标准，它规定了焊接组织必须遵循的质量要求，以确保焊接的质量、安全和可靠性。目前，中国的汽车行业也在积极的推行ISO 3834标准，以提高汽车焊接的质量和安全性。

汽车焊接的安全要求

汽车焊接是一项复杂的工艺，需要严格的安全要求和规范。该标准包括以下几个方面：

1. 基础设施的安全

汽车焊接的基础设施，包括设备、工具和材料等，应满足国家相关标准的规定，并通过专业的检测机构进行检验和认证。此外，焊接区域应保持干燥、通风、光线良好的环境。

2. 焊接工艺的安全

在执行焊接工艺时，必须严格按照工艺规范操作。焊接工人应接受专业的培训，掌握正确的安全操作方法和技巧，并佩戴符合标准的个人防护用品。

3. 材料选择的安全

选择合适的材料是保障汽车焊接质量和安全的重要环节。应根据焊接部位的材质和力学性能要求，选择符合国际标准的优质和符合要求的材料。

4. 检测监控的安全

对汽车焊接过程中产生的气体、灰尘等有害物质进行监控和检测，并实时采取措施保护周围环境和人员的安全，确保生产环境的卫生、安全和可靠性。 5. 质量评估的安全

对焊接成果进行质量评估和控制，确保焊接过程和焊接质量能够达到标准的要求，并对成果进行记录和保留，为车辆后期质量控制和售后服务提供依据。

结论

汽车焊接的安全要求标准是具有重要意义的，对于提高焊接质量和保障车辆行驶的安全性和可靠性是必要的。作为汽车生产和维修企业必须积极引进国际先进标准，加强人员培训和认证，提升技术水平，确保企业的发展和健康。同时，对于只有消费者，汽车的质量和安全是我们最为关注的问题，在购买汽车时，我们不妨多多了解汽车焊接的相关信息，确保自己的安全和权益得到有效的保障。
