二级圆柱齿轮减速器说明书

一、产品概述

二级圆柱齿轮减速器是一种常见的机械传动装置，广泛应用于工业生产和机械传动领域。本说明书将详细介绍该减速器的结构特点、安装使用方法、维护保养要点以及注意事项。

二、产品结构与工作原理

该减速器采用二级圆柱齿轮传动原理，主要由输入轴、输出轴、外壳、油封以及内部齿轮系统组成。当输入轴转动时，通过齿轮传动作用，将输入轴的高速旋转转变为输出轴的低速旋转，从而实现机械装置的减速功能。

三、安装使用方法

1. 安装前，请先仔细检查减速器的外观是否完好无损，确认所有附件齐全，并与机械装置的连接方式相匹配。

2. 选择合适的安装位置，确保减速器的稳定安装，以避免振动和噪音产生。

3. 在进行连接之前，务必确保输入轴和输出轴的相对位置和方向正确。

4. 进行连接时，可使用合适的螺栓和螺母进行紧固，在紧固过程中应注意力均匀，避免过紧或过松。

四、维护保养要点 1. 根据使用情况和环境条件，定期更换润滑油，确保减速器内部处于良好的润滑状态。

2. 定期清洁减速器的外壳及附件，避免灰尘或异物进入减速器内部，影响正常工作。

3. 定期检查减速器的齿轮磨损情况，及时更换磨损严重的齿轮，以确保减速器的正常运转。

五、注意事项

1. 使用前请仔细阅读本说明书，确保理解减速器的结构特点和工作原理。

2. 在拆装减速器时，请按照产品操作步骤进行，慎防因错误操作导致的安全事故。

3. 长期不使用时，请将减速器存放在干燥、通风的场所，避免雨水或湿气对其产生影响。

4. 如出现减速器异常噪音、过热等情况，请及时停止使用，并向专业人员进行维修和保养。

5. 本说明书仅适用于二级圆柱齿轮减速器，不适用于其他型号或种类的减速器。

六、维修与售后服务

1. 减速器在正常使用的情况下，可享受一定的保修期限，具体以购买合同为准。 2. 如果减速器出现故障或需要维修，请联系售后服务中心，并提供准确的故障描述和产品信息，以便专业人员进行快速响应和处理。

七、结束语

本说明书详细介绍了二级圆柱齿轮减速器的结构特点、安装使用方法、维护保养要点以及注意事项。希望通过本文的阅读，您能更好地了解和有效使用该减速器，确保其正常运转和寿命。如有其他疑问，请随时联系我们的售后服务中心，谢谢！

合集下载

二级直齿圆柱齿轮减速器课程设计说明书 (2)

二级直齿圆柱齿轮减速器课程设计说明书 (2)

.

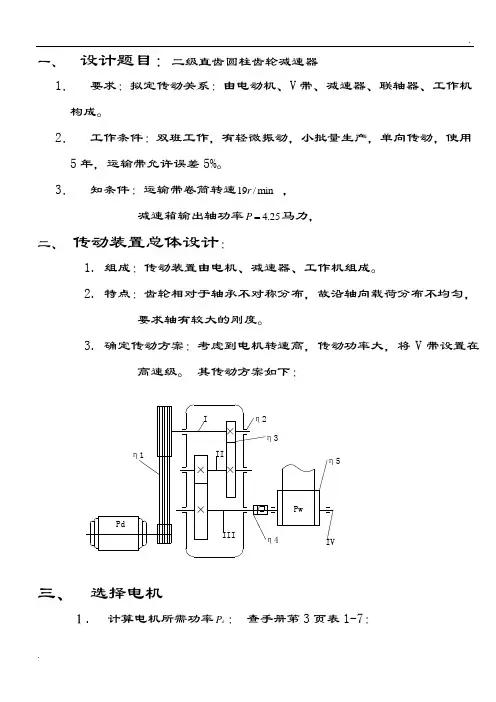

. 一、 设计题目：二级直齿圆柱齿轮减速器

1． 要求：拟定传动关系：由电动机、V带、减速器、联轴器、工作机构成。

2． 工作条件：双班工作，有轻微振动，小批量生产，单向传动，使用5年，运输带允许误差5%。

3． 知条件：运输带卷筒转速19/minr，

减速箱输出轴功率4.25P马力，

二、 传动装置总体设计：

1. 组成：传动装置由电机、减速器、工作机组成。

2. 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，要求轴有较大的刚度。

3. 确定传动方案：考虑到电机转速高，传动功率大，将V带设置在高速级。 其传动方案如下：

η2η3η5η4η1IIIIIIIVPdPw

三、 选择电机

１. 计算电机所需功率dP： 查手册第3页表1-7： .

. 1－带传动效率：0.96

2－每对轴承传动效率：0.99

3－圆柱齿轮的传动效率：0.96

4－联轴器的传动效率：0.993

5—卷筒的传动效率：0.96

说明：

－电机至工作机之间的传动装置的总效率：

4212345••••

45wPP 3.67wdPPKW

2确定电机转速：查指导书第7页表1：取V带传动比i=2:4

二级圆柱齿轮减速器传动比i=8:40所以电动机转速的可选范围是：

19248403043040/minnnir:::电机卷筒总

符合这一范围的转速有：750、1000、1500、3000

根据电动机所需功率和转速查手册第155页表12-1有4种适用的电动机型号，因此有4种传动比方案如下：

方案 电动机型号 额定功率 同步转速

r/min 额定转速

r/min 重量 总传动比

1 Y112M-2 4KW 3000 2890 45Kg 152.11

2 Y112M-4 4KW 1500 1440 43Kg 75.79

3 Y132M1-6 4KW 1000 960 73Kg 50.53

二级展开式圆柱齿轮减速器设计说明书

二级展开式圆柱齿轮减速器设计说明书

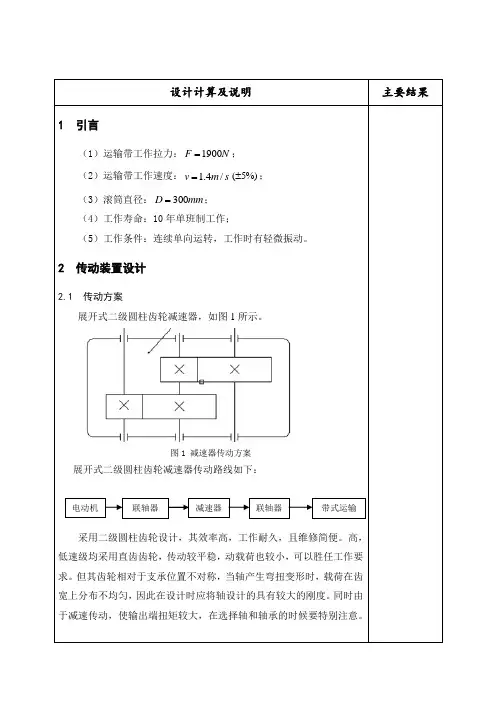

设计计算及说明 主要结果

1 引言

（1）运输带工作拉力：NF1900；

（2）运输带工作速度：smv/4.1(5%)；

（3）滚筒直径：mmD300；

（4）工作寿命：10年单班制工作；

（5）工作条件：连续单向运转，工作时有轻微振动。

2 传动装置设计

2.1 传动方案

展开式二级圆柱齿轮减速器，如图1所示。

图1 减速器传动方案

展开式二级圆柱齿轮减速器传动路线如下：

采用二级圆柱齿轮设计，其效率高，工作耐久，且维修简便。高，低速级均采用直齿齿轮，传动较平稳，动载荷也较小，可以胜任工作要求。但其齿轮相对于支承位置不对称，当轴产生弯扭变形时，载荷在齿宽上分布不均匀，因此在设计时应将轴设计的具有较大的刚度。同时由于减速传动，使输出端扭矩较大，在选择轴和轴承的时候要特别注意。

电动机 联轴器 减速器 联轴器 带式运输2.2 选择电机

2.2.1 类型

Y系列三相异步电动机。

2.2.2 型号

（1）电动机容量

1、工作机所需功率WP

smv/4.1，NF1900，mmD300，96.0w

)(77.296.010004.119001000kwwFvPw

2、电动机的输出功率aWdPP

查参考文献[1]表12-8得：

弹性连轴器传动效率994.01，

齿轮联轴器传动效率99.02

闭式圆柱齿轮选用8级精度的齿轮传动效率97.03

滚子轴承传动效率988.04

传动装置总效率a=122334=0.892

)(106.3892.077.2kwPPaWd

3、电动机的额定功率

由参考文献[1]表20-1选取Y132M-4型号电动机

额定功率kwPed4

(2)电动机的转速

1、工作机主轴转速

min172.893004.1100060rnm

2、各级传动比可选范围

二级圆柱齿轮减速器设计计算说明书

二级圆柱齿轮减速器设计计算说明书

二级圆柱齿轮减速器设计计算说明书

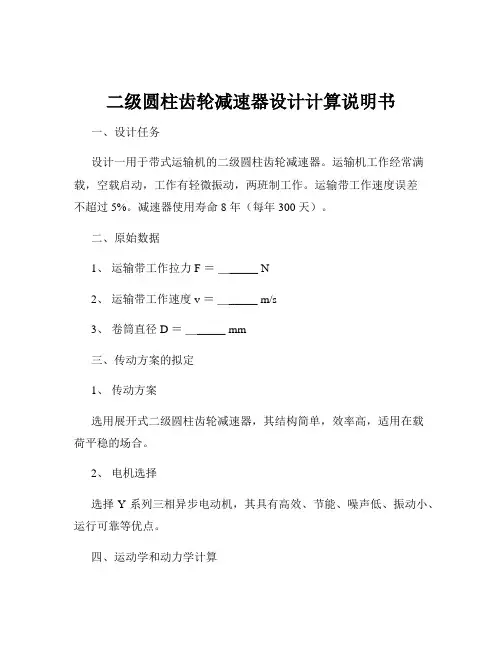

一、设计任务

设计一用于带式运输机的二级圆柱齿轮减速器。运输机工作经常满载，空载启动，工作有轻微振动，两班制工作。运输带工作速度误差不超过 5%。减速器使用寿命 8 年（每年 300 天）。

二、原始数据

1、 运输带工作拉力 F ＝ ＿_____ N

2、 运输带工作速度 v ＝ ＿_____ m/s

3、 卷筒直径 D ＝ ＿_____ mm

三、传动方案的拟定

1、 传动方案

选用展开式二级圆柱齿轮减速器，其结构简单，效率高，适用在载荷平稳的场合。

2、 电机选择

选择 Y 系列三相异步电动机，其具有高效、节能、噪声低、振动小、运行可靠等优点。

四、运动学和动力学计算 1、 计算总传动比

总传动比 i ＝ n 电 ／ n 筒 ，其中 n 电 为电动机满载转速，n 筒 为卷筒轴工作转速。

2、 分配各级传动比

根据经验，取高速级传动比 i1 ，低速级传动比 i2 ，应满足 i ＝ i1 ×

i2 。

3、 计算各轴转速

高速轴转速 n1 ＝ n 电 ／ i1 ，中间轴转速 n2 ＝ n1 ／ i2 ，低速轴转速 n3 ＝ n2 。

4、 计算各轴功率

高速轴功率 P1 ＝ Pd × η1 ，中间轴功率 P2 ＝ P1 × η2 ，低速轴功率 P3 ＝ P2 × η3 ，其中 Pd 为电动机输出功率，η1 、η2 、η3 分别为各级传动的效率。

5、 计算各轴转矩

高速轴转矩 T1 ＝ 9550 × P1 ／ n1 ，中间轴转矩 T2 ＝ 9550 × P2 ／

n2 ，低速轴转矩 T3 ＝ 9550 × P3 ／ n3 。

五、齿轮设计计算

1、 高速级齿轮设计

（1）选择齿轮材料及精度等级 小齿轮选用______材料，大齿轮选用______材料，精度等级选______。

（2）按齿面接触疲劳强度设计

确定公式内各计算数值，计算小齿轮分度圆直径 d1 。

（3）确定齿轮齿数

二级减速器设计说明书

二级减速器设计说明书

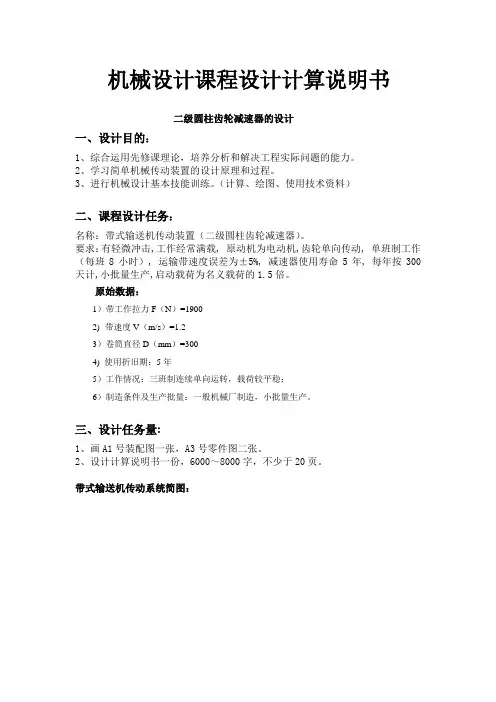

机械设计课程设计计算说明书

二级圆柱齿轮减速器的设计

一、设计目的：

1、综合运用先修课理论，培养分析和解决工程实际问题的能力。

2、学习简单机械传动装置的设计原理和过程。

3、进行机械设计基本技能训练。（计算、绘图、使用技术资料）

二、课程设计任务：

名称：带式输送机传动装置（二级圆柱齿轮减速器）。

要求：有轻微冲击,工作经常满载, 原动机为电动机,齿轮单向传动, 单班制工作（每班8小时）, 运输带速度误差为±5%, 减速器使用寿命5年, 每年按300天计,小批量生产,启动载荷为名义载荷的1.5倍。

原始数据：

1）带工作拉力F（N）=1900

2) 带速度V（m/s）=1.2

3）卷筒直径D（mm）=300

4) 使用折旧期：5年

5）工作情况：三班制连续单向运转，载荷较平稳；

6）制造条件及生产批量：一般机械厂制造，小批量生产。

三、设计任务量:

1、画A1号装配图一张，A3号零件图二张。

2、设计计算说明书一份，6000～8000字，不少于20页。

带式输送机传动系统简图：

三．设计计算过程：

设计步骤：

1、选择电动机

2、传动比分配

3、计算各轴的转速

4、齿轮传动设计

5、验算系统误差

6、计算轴类零件

7、绘制装配图和零件图

1、 选择电动机

1.1电动机功率计算P

1.1.1卷筒轴输出功率：

工作机功率 ： Pw= FV/1000=19001.2/1000=2.28（ kW）

其中已知： F——输送带拉力 （N）

V——输送带速度 （m/s）

1.1.2 确定总效率:

查机械设计指导书9.1得：

卷筒轴承效率： 0.99 1 ； 卷筒效率： 0.96 2 ；

低速级联轴器效率： 0.99 3 ；

Ⅲ轴轴轴承效率： 0.99 4 ；

低速级齿轮啮合效率：0.97 5 ；

Ⅱ轴轴轴承效率： 0.99 6 ；
