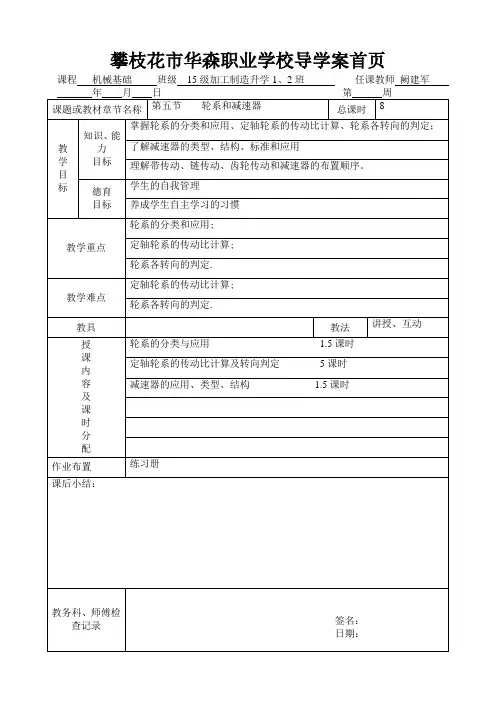

攀枝花市华森职业学校导学案首页
课程 机械基础
班级 15级加工制造升学1、2班
任课教师 阙建军
年 月 日 第 周
课题或教材章节名称 第五节 轮系和减速器 总课时 8
教
学
目
标 知识、能力
目标 掌握轮系的分类和应用、定轴轮系的传动比计算、轮系各转向的判定；
了解减速器的类型、结构、标准和应用
理解带传动、链传动、齿轮传动和减速器的布置顺序。
德育
目标 学生的自我管理
养成学生自主学习的习惯
教学重点 轮系的分类和应用;
定轴轮系的传动比计算;
轮系各转向的判定.
教学难点 定轴轮系的传动比计算;
轮系各转向的判定.
教具 教法 讲授、互动
授
课
内
容
及
课
时
分
配 轮系的分类与应用 1.5课时
定轴轮系的传动比计算及转向判定 5课时
减速器的应用、类型、结构 1.5课时
作业布置 练习册
课后小结：
教务科、师傅检查记录
签名：
日期： 攀枝花市华森职业学校导学案内页
教学过程 学生活动和
补充内容
第五节 轮系和减速器
轮系应用举例 圆柱齿轮减速器
钟的齿轮系统 大钟的齿轮系统
某发动机传动系统
《闲置的机器》--《摩登时代》
一、轮系的分类与应用
在上一节学习了由啮合的一对齿轮组成的传动机构，他是齿轮传动中最简单的形式
轮系——由一系列（一对以上）相互啮合的齿轮组成的传动系统。

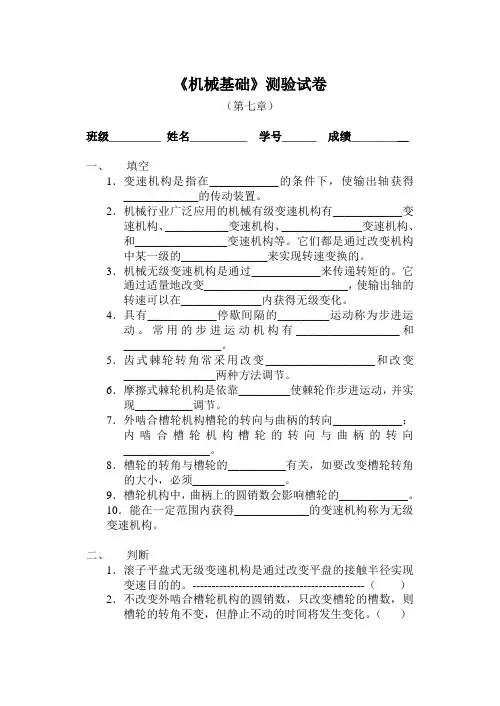

《机械基础》测验试卷
（第七章）
班级_________ 姓名__________ 学号______ 成绩__________
一、 填空
1．变速机构是指在____________的条件下，使输出轴获得_____________的传动装置。
2．机械行业广泛应用的机械有级变速机构有____________变速机构、___________变速机构、______________变速机构、和________________变速机构等。它们都是通过改变机构中某一级的_______________来实现转速变换的。
3．机械无级变速机构是通过____________来传递转矩的。它通过适量地改变_________________________，使输出轴的转速可以在______________内获得无级变化。
4．具有____________停歇间隔的_________运动称为步进运动。常用的步进运动机构有__________________和_________________。
5．齿式棘轮转角常采用改变___________________和改变________________两种方法调节。
6．摩擦式棘轮机构是依靠_________使棘轮作步进运动，并实现__________调节。
7．外啮合槽轮机构槽轮的转向与曲柄的转向____________；内啮合槽轮机构槽轮的转向与曲柄的转向_______________。
8．槽轮的转角与槽轮的__________有关，如要改变槽轮转角的大小，必须________________。
9．槽轮机构中，曲柄上的圆销数会影响槽轮的____________。
10．能在一定范围内获得_____________的变速机构称为无级变速机构。
二、 判断
1．滚子平盘式无级变速机构是通过改变平盘的接触半径实现变速目的的。---------------------------------------------（ ）

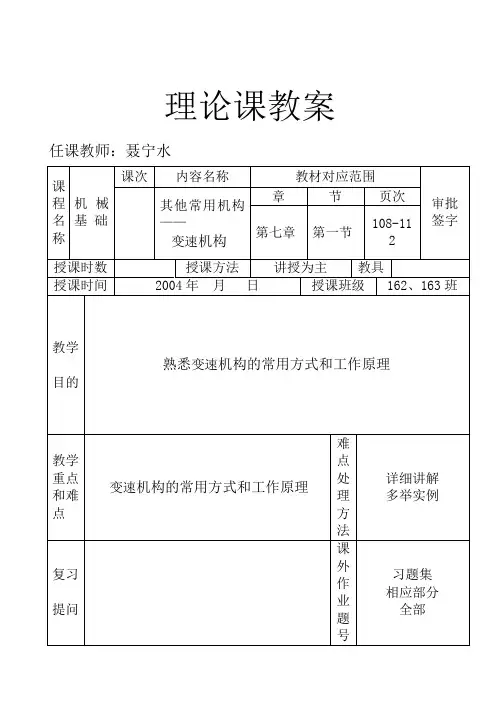

理论课教案
任课教师：聂宁水
课程名称 机械基 础 课次 内容名称 教材对应范围
审批签字 其他常用机构——
变速机构 章 节 页次
第七章 第一节 108-112
授课时数 授课方法 讲授为主 教具
授课时间 2004年 月 日 授课班级 162、163班
教学
目的 熟悉变速机构的常用方式和工作原理
教学重点和难点 变速机构的常用方式和工作原理 难点处理方法 详细讲解
多举实例
复习
提问 课外作业题号 习题集
相应部分
全部
第七章 其他常用机构
§7—1 变速机构
一、概述
1、在输入轴转速不变的条件下，使输出轴获得不同转速的传动装
置称为变速机构。
2、变速机构分有级变速机构和无级变速机构两大类。
3、在机床、汽车和其他机械上常用的机械式变速机构中有级变速
机构应用最为普遍，通常，都是通过改变机构中某一级的传动比的大小来实现转速的变换。常用的有级变速机构有滑移齿轮变速机构、塔齿轮变速机构、倍增变速机构和拉键变速机构等。
4、机械无级变速机构采用摩擦轮传动实现。
二、滑移齿轮变速机构
滑移齿轮变速机构通常用于定轴轮系中，由于能实现转速在较大
范围内的多级变速，因此，广泛应用于各类机床的主轴变速。
如：图4—8、图4—13、图7—1
三、塔齿轮变速机构
如：图7—2
塔齿轮变速机构的传动比与塔齿轮的齿数成正比，因此很容易由塔齿轮的齿数实现传动比成等差数列的变速机构（即基本螺距机构），用以变更螺距。
四、倍增变速机构
如：图7—3
倍增变速机构的传动比是按2的倍数增加的，所以这个变速机构称为倍增变速机构（即传动比等于2的等比数列）。
五、拉键变速机构
如：图7—4
第 1 页
有级变速机构可以实现在一定转速范围内的分级变速；具有变速可
靠、传动比准确、结构紧凑等优点，但零件种类和数量较多，高速回转时不够平稳，变速时有噪声。
六、机械无级变速机构

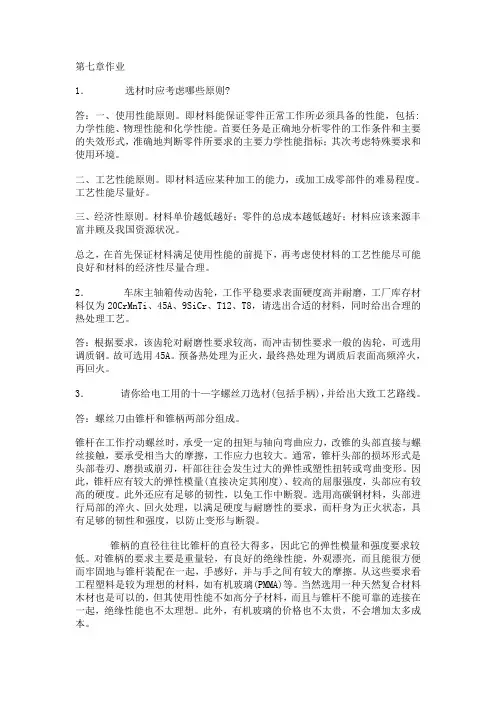

第七章作业
1． 选材时应考虑哪些原则?
答：一、使用性能原则。即材料能保证零件正常工作所必须具备的性能，包括:力学性能、物理性能和化学性能。首要任务是正确地分析零件的工作条件和主要的失效形式，准确地判断零件所要求的主要力学性能指标；其次考虑特殊要求和使用环境。
二、工艺性能原则。即材料适应某种加工的能力，或加工成零部件的难易程度。工艺性能尽量好。
三、经济性原则。材料单价越低越好；零件的总成本越低越好；材料应该来源丰富并顾及我国资源状况。
总之，在首先保证材料满足使用性能的前提下，再考虑使材料的工艺性能尽可能良好和材料的经济性尽量合理。
2． 车床主轴箱传动齿轮，工作平稳要求表面硬度高并耐磨，工厂库存材料仅为20CrMnTi、45A、9SiCr、T12、T8，请选出合适的材料，同时给出合理的热处理工艺。
答：根据要求，该齿轮对耐磨性要求较高，而冲击韧性要求一般的齿轮，可选用调质钢。故可选用45A。预备热处理为正火，最终热处理为调质后表面高频淬火，再回火。
3． 请你给电工用的十—字螺丝刀选材(包括手柄)，并给出大致工艺路线。
答：螺丝刀由锥杆和锥柄两部分组成。
锥杆在工作拧动螺丝时，承受一定的扭矩与轴向弯曲应力，改锥的头部直接与螺丝接触，要承受相当大的摩擦，工作应力也较大。通常，锥杆头部的损坏形式是头部卷刃、磨损或崩刃，杆部往往会发生过大的弹性或塑性扭转或弯曲变形。因此，锥杆应有较大的弹性模量(直接决定其刚度)、较高的屈服强度，头部应有较高的硬度。此外还应有足够的韧性，以免工作中断裂。选用高碳钢材料，头部进行局部的淬火、回火处理，以满足硬度与耐磨性的要求，而杆身为正火状态，具有足够的韧性和强度，以防止变形与断裂。
