钢结构焊缝标注

焊缝标注

１、焊接接头和焊缝的基本型式

根据GB324-88、GB986-88等国家标准的规定，被连接两零件的接头型式可分为：对接接头、搭接接头、T形接头、角接接头四种，如图11-14所示。

图11-14 常用的焊接接头和焊缝的基本型式

零件熔接处称为焊缝。焊缝连接型式有对接焊缝、点焊缝、角焊缝等，如图11-14所示。

２、焊缝符号

根据国家标准GB/T324-88的规定，焊缝符号一般由基本符号与指引线组成。必要时还可加上辅助符号、补充符号和焊缝尺寸等。

（1）基本符号

基本符号是表示横截面形状的符号。表11-1为常见焊缝的基本符号和标注示例。

表11-1 常见焊缝的基本符号和标注示例

（2）辅助符号

辅助符号是表示焊缝表面形状特征有辅助要求的符号，见表11-2。

表11-2 辅助符号和标注示例

页码: 1/3 1 2 3 下一页

（3）补充符号

补充符号是为了说明焊缝的某些特征要求的符号，见表11-3。

表11-3 补充符号和标注示例

（4）指引线

指引线一般由带有箭头的箭头线和两条基准线(一条为细实线，另一条为虚线)两部分构成，如图11-15a所示。

箭头线用作将整个焊缝符号指到图样上的有关焊缝处。必要时允许弯折一次，见图11-15b所示。 基准线的上方和下方用来标注有关焊缝符号和尺寸。基准线的虚线可画在基准线的实线的上侧或下侧，基准线一般应与图样的底边平行。

图11-15 指引线的画法

（5）焊缝符号及标注示例说明

1）如果焊缝箭头指向焊缝的施焊面的一侧，其基本符号等标注在基准线的实线一侧，如图11-16a所示。

2）如果焊缝箭头指向焊缝的施焊背面一侧，基本符号等标注在基准线的虚线一侧，如图11-16b所示。

图11-16 焊缝标注示例

3）标注对称焊缝、双面焊缝时，基准线的虚线可不画，如图11-17所示。

焊缝标注说明（参照GB 12212-90）

焊接标注由焊接符号及指引线组成。

1. 指引线：

指引线由箭头线及两条基准线（实基准线和虚基准线）组成。

① 焊缝在箭头所指一侧，则基本符号标注在是基准线（实线）上方；

② 焊缝在箭头所指另一侧，则基本符号标注在是基准线（虚线）上方；

2. 基本符号

单边V形焊缝，例：

带钝边的单边V形焊缝，例：

单面1形焊， 例：

角焊缝 双面角焊缝 双面带钝边的单边V形焊缝

环形焊缝 三面焊

单边V形焊缝（“”焊缝表面平整） 表示塞焊

钝边 3. 字母的含义：

S: 熔透深度，即母材熔化的深度；

d: 塞焊或点焊的焊点直径；

N：表示相同焊缝的条数；

C：表示焊缝宽度；

4. 例子说明:

表示箭头所指一侧为熔透深度是8mm的带钝边的单边V形环焊缝，

箭头所指一侧的另一侧为环焊角焊缝，焊脚尺寸为a×5mm（a为1.414）。

焊脚是从一个焊件上的焊趾到另一焊件表面的距离。

表示两边都为角焊，焊脚尺寸为a5mm，

50（50）表示50mm间隔50mm的断焊，

N2表示相同焊缝条数为2条。

直径为20mm的表面平整的断焊，

N24表示相同塞焊有24个。

表示熔透深度为25mm的表面平整的单边V形环焊缝。

表示表面平整的熔透深度为4mm的I形焊缝，N2表示相同焊缝条数为2

Z4表示焊脚尺寸为4mm，50mm间隔50mm的断焊，相同焊缝有2条

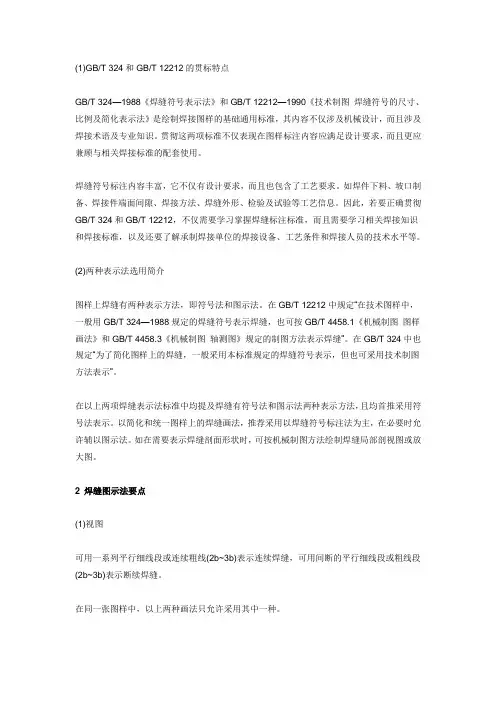

(1)GB/T 324和GB/T 12212的贯标特点

GB/T 324—1988《焊缝符号表示法》和GB/T 12212—1990《技术制图 焊缝符号的尺寸、比例及简化表示法》是绘制焊接图样的基础通用标准，其内容不仅涉及机械设计，而且涉及焊接术语及专业知识。贯彻这两项标准不仅表现在图样标注内容应满足设计要求，而且更应兼顾与相关焊接标准的配套使用。

焊缝符号标注内容丰富，它不仅有设计要求，而且也包含了工艺要求。如焊件下料、坡口制备、焊接件端面间隙、焊接方法、焊缝外形、检验及试验等工艺信息。因此，若要正确贯彻GB/T 324和GB/T 12212，不仅需要学习掌握焊缝标注标准，而且需要学习相关焊接知识和焊接标准，以及还要了解承制焊接单位的焊接设备、工艺条件和焊接人员的技术水平等。

(2)两种表示法选用简介

图样上焊缝有两种表示方法，即符号法和图示法。在GB/T 12212中规定“在技术图样中，一般用GB/T 324—1988规定的焊缝符号表示焊缝，也可按GB/T 4458.1《机械制图 图样画法》和GB/T 4458.3《机械制图 轴测图》规定的制图方法表示焊缝”。在GB/T 324中也规定“为了简化图样上的焊缝，一般采用本标准规定的焊缝符号表示，但也可采用技术制图方法表示”。

在以上两项焊缝表示法标准中均提及焊缝有符号法和图示法两种表示方法，且均首推采用符号法表示。以简化和统一图样上的焊缝画法，推荐采用以焊缝符号标注法为主，在必要时允许辅以图示法。如在需要表示焊缝剖面形状时，可按机械制图方法绘制焊缝局部剖视图或放大图。

2 焊缝图示法要点

(1)视图

可用一系列平行细线段或连续粗线(2b~3b)表示连续焊缝，可用间断的平行细线段或粗线段(2b~3b)表示断续焊缝。

在同一张图样中，以上两种画法只允许采用其中一种。

(2)端面视图

用粗实线绘制焊缝轮廓。若需要画出坡口时，采用细实线绘制焊前坡口形状。

创作编号：GB8878185555334563BT9125XW

创作者： 凤呜大王*

焊缝形式及坡口尺寸在图纸上是怎样表示的

焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

焊接符号由哪几部分组成

焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。

焊缝形式及坡口尺寸在图纸上是怎样表示的

焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

表示焊缝的基本符号有哪些

焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。GB324-1988中规定了13种焊缝形式的符号，见表2-2。

点击下载焊接符号说明大全（excel表格详细讲解）

焊接加工符号的国家标准有哪些

焊接符号的国家标准主要有两个:

(1) GB324一2008《焊缝代号》。

(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。

表示焊缝的辅助符号有哪些

辅助符号表示焊缝表面形状特征的符号，见表2-3。不需要确切地说明焊缝的表面形状时，可以不用辅助符号。

表示焊缝的补充符号有哪些 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。

表示焊缝的尺寸符号有哪些 焊缝的尺寸符号见表2-5。

焊接符号标注中的指引线

指引线是表示指引焊缝位置的符号。由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。指引线指向有关焊缝处，基准线一般应为水平线。焊缝符号及尺寸标注在基准线上，必要时基准线末端加一尾部，作其它说明用(如焊接方法等)，如图3-18所示。

焊接符号标注方法

完整的焊缝表示方法应包括上述基本符号、辅助符号、补充符号，以及指引线、一些尺寸符号和数据等。标注箭头线时，可指向焊缝或不指向焊缝，如图3-19所示。
