纤维增强复合材料加固修复钢结构技术规程

纤维增强复合材料加固修复钢结构技术规程1. 引言纤维增强复合材料加固修复技术是一种有效的方法，用于提高钢结构的强度、刚度和耐久性。

本规程旨在规范纤维增强复合材料加固修复钢结构的设计、施工和验收，以确保工程质量和安全。

2. 术语和定义•纤维增强复合材料：由纤维和基体组成的复合材料，具有高强度、轻质和耐腐蚀等特性。

•钢结构：由钢材构成的建筑结构或工程结构。

•加固修复：通过使用额外的材料或方法来增加原有结构的承载能力或恢复其功能。

•设计：根据现有结构的条件和要求，确定加固修复方案的过程。

•施工：根据设计方案进行实际操作，包括准备工作、施工工艺和施工方法等。

•验收：对已完成的加固修复工程进行检查和评估，以确保其符合规定标准。

3. 设计要求3.1 加固修复方案的选择根据钢结构的受损程度和使用要求，选择合适的纤维增强复合材料加固修复方案。

应考虑以下因素： - 结构受力特点 - 环境条件 - 施工可行性3.2 材料选用选择符合要求的纤维增强复合材料，包括纤维类型、基体材料、粘结剂等。

应考虑以下因素： - 强度和刚度需求 - 耐久性和耐腐蚀性能 - 施工操作性能3.3 设计方法根据结构受力特点和加固修复方案，采用适当的设计方法进行计算和分析。

应考虑以下因素： - 结构荷载和边界条件 - 纤维增强复合材料的力学性能 - 接头设计4. 施工要求4.1 准备工作在施工前，应对钢结构进行全面检查，并清理表面污物和锈蚀。

必要时，进行局部修复或防腐处理。

4.2 施工工艺按照设计方案，采用适当的施工工艺进行加固修复。

应注意以下要点： - 纤维增强复合材料的切割和拼接 - 粘结剂的混合和施工 - 加固层的厚度和覆盖面积4.3 施工方法根据具体情况，选择适当的施工方法进行加固修复。

常见方法包括： - 外包围法：将纤维增强复合材料覆盖在钢结构表面。

- 内嵌法：将纤维增强复合材料嵌入到钢结构内部。

- 预应力法：通过施加预应力来增加钢结构的承载能力。

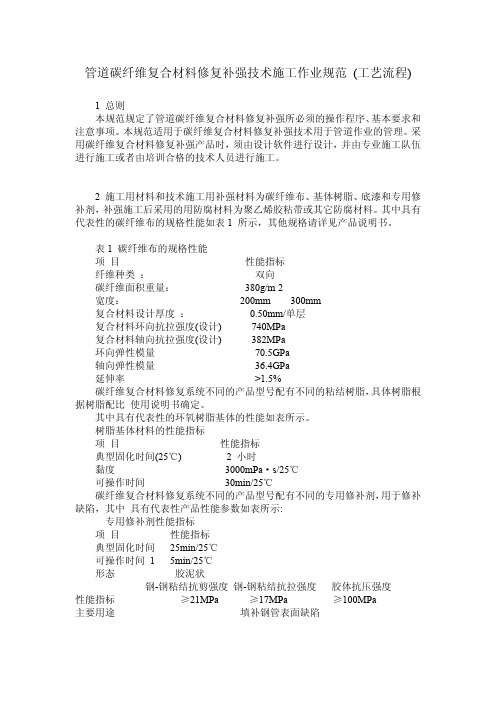

管道碳纤维复合材料修复补强技术施工作业规范(工艺流程) 1总则本规范规定了管道碳纤维复合材料修复补强所必须的操作程序、基本要求和注意事项。

本规范适用于碳纤维复合材料修复补强技术用于管道作业的管理。

采用碳纤维复合材料修复补强产品时，须由设计软件进行设计，并由专业施工队伍进行施工或者由培训合格的技术人员进行施工。

2施工用材料和技术施工用补强材料为碳纤维布、基体树脂、底漆和专用修补剂，补强施工后采用的用防腐材料为聚乙烯胶粘带或其它防腐材料。

其中具有代表性的碳纤维布的规格性能如表1所示，其他规格请详见产品说明书。

表1碳纤维布的规格性能项目性能指标纤维种类：双向碳纤维面积重量：380g/m2宽度：200mm300mm复合材料设计厚度：0.50mm/单层复合材料环向抗拉强度(设计)740MPa复合材料轴向抗拉强度(设计)382MPa环向弹性模量70.5GPa轴向弹性模量36.4GPa延伸率>1.5%碳纤维复合材料修复系统不同的产品型号配有不同的粘结树脂，具体树脂根据树脂配比使用说明书确定。

其中具有代表性的环氧树脂基体的性能如表所示。

树脂基体材料的性能指标项目性能指标典型固化时间(25℃)2小时黏度3000mPa·s/25℃可操作时间30min/25℃碳纤维复合材料修复系统不同的产品型号配有不同的专用修补剂，用于修补缺陷，其中具有代表性产品性能参数如表所示:专用修补剂性能指标项目性能指标典型固化时间25min/25℃可操作时间15min/25℃形态胶泥状钢-钢粘结抗剪强度钢-钢粘结抗拉强度胶体抗压强度性能指标≥21MPa≥17MPa≥100MPa主要用途填补钢管表面缺陷3原始信息与补强方案3.1调查管道原始资料进行管道修复之前，须对管道原始资料进行调查，如表所示，应根据管道情况调查核实如下数据:所需确认的管道原始资料项目数据管道材质管径/名义壁厚/实际壁厚/使用年限/输送介质/运行压力/运行温度/介质流速/以前维修的状况/3.2制定补强方案3.2.1核实缺陷点信息在甲方对需要补强点进行定点、挖坑和缺陷尺寸测试的基础上，核实缺陷的大小和类型，包括缺陷的长度、宽度和深度。

碳纤维增强复合材料加固混凝土结构技术规程碳纤维增强复合材料加固混凝土结构技术规程一、引言在建筑结构中，混凝土是常用的材料之一，但随着时间的推移和外界环境的影响，部分混凝土结构可能会出现裂缝、变形甚至损坏的情况。

为了延长结构的寿命并增强其承载能力，碳纤维增强复合材料加固技术逐渐应用于混凝土结构的修复与加固中。

本文将深入探讨碳纤维增强复合材料加固混凝土结构的技术规程及其应用。

二、技术规程概述碳纤维增强复合材料加固混凝土结构是一种先进的结构改造技术，其基本原理是通过将碳纤维加固带粘贴于混凝土结构表面，形成与结构相互作用的复合体系，从而提高结构的抗弯、抗剪、抗震和抗冲击性能。

在进行加固设计时，需要根据结构的受力情况、裂缝分布及其他相关因素综合考虑。

下面将详细阐述碳纤维增强复合材料加固混凝土结构的技术规程。

三、评估与筛选在开始进行碳纤维增强复合材料加固前，首先需要进行结构评估与筛选工作。

通过对结构原始设计图纸、实测数据以及现场勘察等工作的综合分析，确定结构的受力情况、裂缝分布和加固需求。

同时，还需要确定碳纤维增强复合材料的种类、级别以及施工方式等。

四、材料准备选择合适的碳纤维增强复合材料是加固工程的关键。

根据结构的受力情况和需要加固的部位，确定合适的碳纤维增强复合材料类型，如碳纤维布、碳纤维板等。

同时，需要针对具体工程情况，选择相应的胶黏剂和填料，以确保加固材料与混凝土结构之间的良好粘结性能。

五、表面处理在进行碳纤维增强复合材料粘贴之前，需要对混凝土结构表面进行必要的处理。

这包括清洁、修复裂缝、打磨表面等操作，以确保碳纤维增强复合材料与混凝土结构之间的粘结强度。

六、材料施工碳纤维增强复合材料的施工过程包括胶黏剂或树脂的涂刷、碳纤维材料的粘贴和压实等步骤。

胶黏剂或树脂的涂刷需要均匀、一致地涂布在碳纤维材料的表面，并尽可能避免气泡和空隙的产生。

在粘贴碳纤维材料时，需要确保其紧密贴合于结构表面，并进行适当的压实，以提高粘结强度。

纤维复合材料粘贴加固工程1 适用范围纤维复合材料加固修补钢筋混凝土结构可广泛适用于各种结构类型（如建筑物、构筑物、桥梁、隧道、涵洞等）纤维复合材料布是一种柔性材料，可任意裁剪，可弯曲缠绕成型，各种结构形状（矩形、圆形、曲面结构等）部位（梁、板、柱、节点、拱、壳等）。

这种不改变结构形状、不影响结构外观的加固修补方法是任何其他结构加固方法所不可比拟的。

尤其对于大型桥梁的桥墩、桥板等结构，更具有优越性，而粘贴纤维复合材料加固技术能顺利解决。

2 引用标准《混凝土结构加固设计规范》GB50367-2006《纤维增强复合材料建设工程应用技术规范》GB50608-2010《建筑工程施工质量验收统一标准》GB50300-2001；《混凝土结构加固技术规范》CECS 25:90；《混凝土结构后锚固技术规程》JGJ145-2004；《建筑结构可靠度设计统一标准》（GB50068-2001）；《建筑结构荷载规范》（GB50009-2012）；《建筑结构加固工程施工质量验收规范》(GB-50550-2010)3 施工准备3.1 材料要求2.粘结剂：采用A级胶。

参数：3.2 主要机具和设备序号设备(仪器)名称数量单位规格型号完好状态主要用途1 电焊机 1 台BX3-500-2 完好焊接2 电锤 1 台完好化学螺栓种植3 砂轮切割机、台钻 1 台完好钢材切割、钻孔4 角向磨光机 1 台完好混凝土表面打磨5 移动标准电箱 1 个完好6 植筋枪 1 把完好化学植筋7 氧气－乙炔设备 1 套完好8 灭火器 1 个完好安全4 施工工艺4.1贴碳纤维布材料技施工工艺流程施工工艺流程见图粘贴碳纤维布施工工艺流程图4.2粘贴碳纤维布施工方法4.2.1构表面处理①混凝土上表层出现剥落、蜂窝、腐蚀等劣化现象的部位应予凿除。

对于较大面积的劣质层在凿除后应用聚合物水泥砂浆进行修复。

②按设计要求对裂缝进行灌浆或封闭处理。

③对被粘混凝土表面角磨机打磨，以除去表面的浮浆、油污等杂质。

钢筋混凝土结构碳纤维加固补强施工工法钢筋混凝土结构碳纤维加固补强施工工法一、前言钢筋混凝土结构是建筑物和桥梁中常见的结构形式，但随着使用年限的增加和外部荷载的不断改变，结构往往会出现疲劳、腐蚀和裂缝等问题，使其承载能力下降和安全性受到威胁。

为了提高结构的承载能力和延长使用寿命，钢筋混凝土结构碳纤维加固补强工法应运而生。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点钢筋混凝土结构碳纤维加固补强工法具有以下特点：1. 轻质高强：碳纤维具有轻质高强的特性，可以提高结构的抗弯、抗剪和承载能力；2. 灵活性：碳纤维可以按照需要进行构件加固和薄壁板弯曲加固，适用于不同形式和要求的结构；3. 耐久性：碳纤维具有优异的抗腐蚀性能，能够延长结构的使用寿命；4. 施工方便：加固材料轻便易携带，施工过程简便快捷，既能够在运营中进行，又能够在停工期间进行；5. 经济性：相对于传统加固方法，碳纤维加固的成本较低且施工周期较短。

三、适应范围钢筋混凝土结构碳纤维加固补强工法适用于以下结构：1. 梁、柱、板、墙等混凝土构件的加固；2. 梁、板、墙等混凝土构件的薄壁板弯曲加固；3. 结构出现裂缝或疲劳损伤的修补。

四、工艺原理钢筋混凝土结构碳纤维加固补强的工艺原理是通过将碳纤维布或碳纤维板粘贴在结构表面，并使用特殊的环氧树脂胶进行粘结，形成一个新的整体结构。

碳纤维材料具有很高的强度与刚度，可以在结构中承担一部分的荷载，通过与原结构的协同作用，提高结构的承载能力和抗震性能。

五、施工工艺钢筋混凝土结构碳纤维加固补强的施工工艺主要包括以下几个阶段：1. 表面处理：清理结构表面的杂物和污垢，修补和加固结构表面裂缝；2. 准备碳纤维材料：根据设计要求，将碳纤维布或碳纤维板切割成需要的形状和尺寸；3. 粘结处理：使用环氧树脂胶将碳纤维材料固定在结构表面，确保胶层和碳纤维之间的紧密粘结；4. 压实与固化：使用专用的压实工具对碳纤维材料施加压力，使其与结构表面牢固连接，并等待环氧树脂胶完全固化；5. 后续处理：根据需要进行加固区域的涂漆等后续处理。

纤维增强复合材料加固修复钢结构技术规程1. 引言纤维增强复合材料是一种具有轻质、高强度和耐腐蚀性能的材料，广泛应用于钢结构的加固修复领域。

本技术规程旨在规范纤维增强复合材料在钢结构加固修复中的应用，确保工程安全可靠。

2. 术语和定义2.1 纤维增强复合材料：由纤维和基体组成的材料，具有优异的力学性能和耐久性。

2.2 钢结构：以钢为主要构造材料的建筑结构。

2.3 加固修复：对老化、损伤或不满足使用要求的结构进行强化和修补。

3. 加固修复设计3.1 加固修复目标：根据钢结构的使用要求和现状评估，明确加固修复的目标和需求。

3.2 结构评估：对钢结构进行详细评估，包括静力分析、疲劳寿命评估等，确定加固修复方案。

3.3 加固修复方案：根据结构评估结果，选择合适的纤维增强复合材料类型、层数和布置方式，制定加固修复方案。

4. 材料选择与准备4.1 纤维：选择适用于钢结构加固的纤维增强复合材料，如碳纤维、玻璃纤维等。

4.2 基体：选择适用于钢结构加固的基体材料，如环氧树脂、聚酯树脂等。

4.3材料性能测试：对所选材料进行性能测试，确保其满足设计要求。

4.4 表面处理：对钢结构表面进行清洁和处理，以提供良好的粘接界面。

5. 加固修复施工工艺5.1 粘接剂配制：按照材料厂家提供的配方和说明书准备粘接剂。

5.2 粘接层施工：将粘接剂均匀涂布在钢结构表面和纤维增强复合材料上，并确保其充分浸润纤维。

5.3 复合板安装：将预制好的纤维增强复合板按照设计要求粘贴在钢结构表面，注意保持板材平整和紧密贴合。

5.4 固化处理：根据粘接剂的固化要求，进行固化处理，确保粘接层具有良好的强度和耐久性。

5.5 后续处理：修整复合板表面，进行防腐、防水等后续处理工作。

6. 质量控制与验收6.1 施工前检查：对施工材料、设备和环境进行检查，确保施工条件满足要求。

6.2 施工过程控制：严格按照设计方案和施工工艺要求进行施工，监控材料配比、涂布厚度等关键参数。

碳纤维复合材料补强加固施工工艺首先，在进行碳纤维复合材料补强加固之前，需要对结构进行详细的检查和评估，确定材料的使用范围和补强方案。

同时，需要对施工现场进行清理和保护，确保施工环境安全整洁。

接下来，进行表面处理。

首先，修复结构表面的破损部分，如裂缝、空洞等。

然后，将表面进行打磨和清洁，确保表面无尘、无油污等。

清洁好的表面有助于提高碳纤维和树脂的粘结性能。

然后，进行碳纤维布的铺放。

根据设计要求和施工方案，将预先剪裁好的碳纤维布铺放在结构表面上，并按照设计要求进行定位和整齐排列。

需要注意的是，碳纤维布的角度和层数应根据结构强度和刚度要求进行调整，以实现最佳的加固效果。

接着，进行树脂浸渍。

根据树脂系统的选择和技术要求，将树脂均匀涂布在已铺放好的碳纤维布上。

在涂布过程中，需要确保树脂浸润整个碳纤维布，并将其与原有结构紧密结合。

为了提高工作效率和质量，可以采用真空吸附或压实等方法来辅助树脂浸渍。

随后，进行硬化固化。

根据树脂系统的要求，设置适当的硬化时间和温度，使树脂在规定时间内快速固化。

固化完成后，可以进行割胶、修剪等操作，将工艺余料进行清除。

最后，进行后续处理。

根据具体需求，可以对加固后的结构进行防腐、喷涂、封闭等处理，以增加其使用寿命和抗环境侵蚀能力。

总结，碳纤维复合材料补强加固施工工艺分为准备工作、表面处理、碳纤维布铺放、树脂浸渍、硬化固化和后续处理等步骤。

在施工过程中，需要注意确保施工环境的安全整洁，高质量完成每一步骤，并严格按照设计要求和工艺规范进行操作，以确保加固效果和工程质量。

碳纤维增强复合材料加固混凝土结构技术规程
《碳纤维增强复合材料加固混凝土结构技术规程》旨在完善和实施结构加固的相关法规和规定，旨在保护和提高现有混凝土结构的安全性和可靠性，使其能够在结构加固的基础上更新换代、更新更新和耐久性更强。

碳纤维增强复合材料具有质量轻、强度高、可靠性较好的特性，可应用于混凝土结构的受力和补充结构加固。

本规程在技术要求方面具有明确规定，涵盖了设计、制造、服务、施工和管理等具体事项，并明确了碳纤维增强复合材料使用的相关条件及使用过程中的技术原则。

同时，技术规程严格按照行业质量和技术规范，对项目的混凝土结构加固技术要求予以具体规定，完善和管理结构加固项目的结构安全以及工程质量、性能与结构耐用性更新换代等内容，切实解决施工中现实问题，保证审查项目的结构加固技术水平。

此外，技术规程还规定，混凝土结构在原混凝土成分完整、强度符合要求情况下、无破坏，碳纤维增强复合材料应具有良好的耐腐蚀性、快速固化性能和结构稳定性；在使用过程中，应严格按照技术规范的要求，从原材料以及准备、制造、施工、服务和管理等多个方面，进行严苛把关，确保加固后混凝土结构安全可靠。

总之，《碳纤维增强复合材料加固混凝土结构技术规程》为碳纤维增强复合材料加固混凝土结构的设计、施工和管理提供了有效的参考依据，可以有效提高工程质量与安全性，是现有结构加固的重要规范。

钢结构加固技术规程
钢结构加固技术规程是指对现有钢结构进行加固或修复工程时，所需遵循的技术规范和要求。

以下是可能包含在钢结构加固技术规程中的内容：
1. 加固目标：明确加固工程的目标和要求，如提高结构的强度和稳定性，延长使用寿命等。

2. 设计准则：根据国家或地区的建筑规范和标准，提供设计加固方案的准则和要求。

3. 结构评估：对现有钢结构进行评估，包括结构安全性评估、结构健康状况评估等。

4. 加固材料：指定适用于钢结构加固的材料，如碳纤维复合材料、钢板、加固箍筋等。

5. 加固方法：提供不同的加固方法和技术，如粘贴法、焊接法、预应力法等。

6. 施工要求：对施工过程中的要求进行说明，如材料质量检验、焊接工艺评定、施工工序等。

7. 检测与验收：描述对加固后的钢结构进行质量检测和验收的方法和要求。

8. 工程案例：提供实际应用的工程案例，以供参考。

钢结构加固技术规程的制定和遵循，有助于确保加固工程的质量和安全性，并提高钢结构的使用寿命和可靠性。

这些规程通常由专业的结构工程师和相关技术机构制定，以指导和规范加固工程的实施。

芳纶纤维增强复合材料加固混凝土结构技术规程一、背景介绍混凝土结构因其强度高、耐久性好等特点，被广泛应用于建筑工程中。

但随着时间的推移和外力的作用，混凝土结构会出现裂缝、变形等问题，影响其使用寿命和安全性。

为了提高混凝土结构的抗震性能和延长使用寿命，需要对其进行加固和修复。

芳纶纤维增强复合材料（FRP）作为一种新型材料，具有优异的机械性能和耐久性能，在混凝土结构加固领域得到了广泛应用。

二、技术规程的制定背景为了保证FRP加固混凝土结构的质量和安全，需要制定相应的技术规程。

我国于2002年首次发布《芳纶纤维增强复合材料加固混凝土结构技术规程》，并于2015年修订发布第二版。

三、技术规程的适用范围该技术规程适用于对已经存在裂缝、变形等问题的混凝土结构进行加固和修复。

其中包括梁、柱、板、墙等各种混凝土结构。

四、技术规程的主要内容1. FRP材料的选择和质量要求在进行FRP加固混凝土结构之前，需要对FRP材料进行选择和检测。

选择时应考虑其强度、刚度、耐久性等因素，并严格按照国家标准进行检测。

2. 加固设计原则和方法加固设计应根据具体情况，结合现场实际情况，采用合理的加固方法。

其中包括表面粘贴加固、内部加固等多种方法，并应根据不同情况采用不同的设计方案。

3. 加固施工工艺要求在进行FRP加固混凝土结构时，需要严格按照施工工艺要求进行操作。

其中包括表面处理、胶粘剂涂布、FRP板材铺设等多个环节，并应注意安全防护措施。

4. 加固效果评估和验收标准在完成FRP加固混凝土结构后，需要对其进行效果评估和验收。

评估应考虑其强度、刚度、耐久性等因素，并严格按照国家标准进行检测。

五、技术规程的应用效果通过对FRP加固混凝土结构技术规程的制定和实施，可以有效提高混凝土结构的抗震性能和延长使用寿命。

同时，也可以保证加固质量和安全性，为建筑工程的安全运行提供了有力保障。

六、总结FRP材料作为一种新型材料，在混凝土结构加固领域具有广泛应用前景。
