钢筋混凝土结构课程设计题目：单向板肋梁楼盖设计姓名：班级：学号：所属学校：指导老师：时间：目录一、设计任务书2二、板的设计4三、次梁设计6四、主梁设计9五、结论16六、参考文献161一、混凝土结构课程设计任务书某三层工业仓库，层高由自己确定，标准层建筑平面如图所示，墙厚240mm，混凝土柱400×400mm。

房屋的安全等级为二级，该工程位于6度区，拟采用钢筋混凝土整浇楼盖（单向板肋梁楼盖），设计之。

一、设计资料1．板底做15mm 厚石灰砂浆粉刷，板面为水磨石子楼面。

2．柱网尺寸和楼面活荷载标准值。

表1.1题号L1（mm）L2（mm）活载（kN/m2）56 7200 6900 8.03．材料：混凝土强度等级采用C25，梁内受力主筋采用HRB335钢(f y=300 N／m2),其余均采用HPB300钢(f y=270 N／m2).钢筋混凝土：25kN／m3 石灰砂浆：17kN／m3 水磨石子楼面：0.65kN／m24．该厂房无特殊要求，设计时为一类环境，楼梯位于楼盖外部的相邻部分。

二、设计成果设计成果为计算书和结构施工图两部分。

本课程设计主要包括如下内容：2.1 计算书(计算内容)1．混凝土楼面板（梁）设计：包括板的布置、混凝土强度等级、板厚、板面标高、内力计算等。

可按考虑塑性内力重分布的方法计算板的内力。

计算板的正截面承载力。

2.次梁设计（按塑性理论）3.主梁设计（按弹性理论）4.格式及内容要求封面及目录；课程设计任务书；工程概况以及结构设计方案的选择；主体工程的详细结构计算书；对所完成设计的小结；参考文献。

计算正确，书写工整，字体端正，简图及表格应按先后顺序统一编号。

计算书由封面、目录、正文及参考文献组成，正文应编页码。

一律用A4 纸书写或打印，并装订整齐。

2.2 施工图(图纸内容)1．结构施工图：结构设计说明；2楼盖结构平面布置图，板的配筋图，比例1：100； 次梁、主梁配筋图（或剖面图），比例1：20 或1：40； 2. 图纸要求1）图纸上应有必要的结构设计说明，其内容一般为：钢筋强度等级、混凝土强度等级、混凝土保护层厚度及其他需要说明的内容。

钢筋混凝土结构课程设计单向板弯矩设计值钢筋混凝土结构课程设计单向板弯矩设计值钢筋混凝土结构是一种广泛应用于建筑和基础工程中的结构形式，它具有承重能力强、抗震性能好、耐久性高等优点。

单向板作为钢筋混凝土结构中常见的承重构件之一，在设计中需要考虑其受弯承载能力，即单向板弯矩设计值。

单向板的弯矩设计值需要根据加载情况、材料性能以及结构的几何尺寸等因素进行确定。

在设计过程中，首先需要确定单向板的几何尺寸，包括板的长度、宽度和厚度。

需要确定加载情况，即板上的荷载情况，包括活载和恒载。

根据荷载情况可以计算出板的受弯强度。

单向板受弯强度的计算需要考虑混凝土和钢筋的受力情况。

混凝土受弯时承受压力，而钢筋则承受拉力。

混凝土的受弯强度与其抗压强度有关，而钢筋的受弯强度与其屈服强度有关。

根据混凝土和钢筋的受力情况，可以得到单向板的抗弯强度。

根据混凝土和钢筋的受力情况，可以采用等效矩截面法进行计算。

等效矩截面法是基于弯矩分配原理，将矩形截面曲线转化为矩形截面，简化计算过程，得到单向板的受弯强度。

在等效矩截面计算中，需要根据板的几何尺寸和受力情况，确定等效矩截面的高度、受拉钢筋的截面积和受压区混凝土的有效高度。

然后，根据受拉钢筋的屈服强度和受压混凝土的抗压强度，计算出单向板的抗弯强度。

根据板的几何尺寸和受力情况，可以确定单向板的弯矩设计值。

这个设计值是在满足弯矩平衡条件下，使得板的抗弯强度等于或大于设计荷载的最小抗弯矩。

单向板弯矩设计值的确定是一个涉及板的几何尺寸、荷载情况、材料性能等多个因素的综合计算过程。

通过合理选择板的尺寸和配置合适的钢筋，可以保证单向板的抗弯承载能力，提高结构的安全性和使用性。

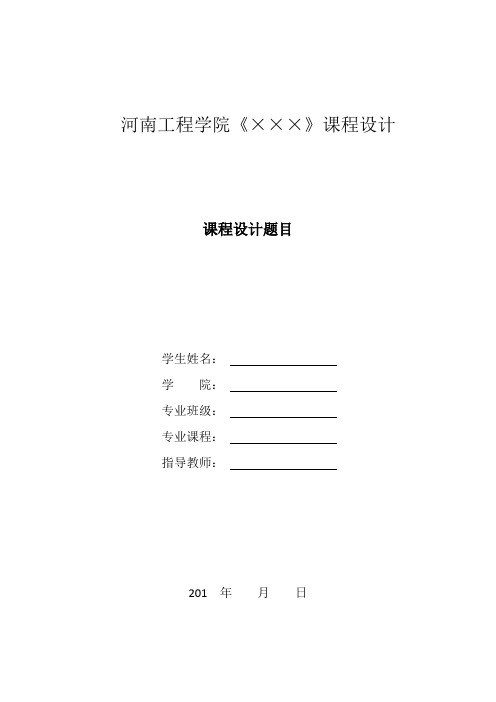

河南工程学院《×××》课程设计课程设计题目学生姓名：学院：专业班级：专业课程：指导教师：201 年月日某工业厂房现浇钢筋混凝土单向板肋梁楼盖设计一、设计资料1. 楼盖梁格布置楼盖梁格布置如图1所示（楼梯间在此平面外），主梁沿横向布置，次梁沿纵向布置，主梁、次梁的跨度见表1。

每位学生根据表1选取一组数据进行设计。

图1 楼盖梁格布置平面图2.楼面做法20mm水泥砂浆面层（20 kN/m3）（1-7组），或水磨石面层（8-15组），钢筋混凝土现浇板，20mm混合砂浆抹底。

3.楼面荷载均布活荷载标准值见表1。

4.材料混凝土强度等级C25（1-7组）或C30（8-15组）；梁钢筋采用HRB400级钢筋，板钢筋采用HPB300级钢筋。

二、设计内容和要求1.设计内容（1）结构平面布置：柱网、板、次梁及主梁的布置；（2）板的结构计算（按塑性内力重分布计算）；（3）次梁结构计算（按塑性内力重分布计算）；（4）主梁结构计算（按弹性理论计算）。

2.设计成果2张结构施工图和一份设计说明书。

3.设计要求（1）图纸要求绘制2张结构施工图，其内容为：①板的配筋图（ 1︰100）；②次梁的配筋图（比例自定）；③主梁的配筋图（比例自定）；④必要的施工说明。

绘图时采用手绘、计算机绘图均可，所有图纸均为2号图，要求布图匀称、表达正确、线条清晰、图面整洁，所有设计图纸的图幅、字体、线型、图例等均应符合现行《房屋建筑制图统一标准》（GB/T50001-2010），《建筑制图标准》（GB/T50104-2010）、《建筑结构制图标准》（GB/T50105-2010）。

（2）设计说明书要求设计说明书内容应包括封面、设计资料、设计计算过程、参考文献等，说明书应步骤清楚、计算正确、书写工整、结论完整，封面及排版应采用河南工程学院教务处统一要求的格式，设计说明书要求A4纸打印左侧装订。

四、设计步骤及计算书 1、楼盖的结构平面布置主梁沿横向布置，次梁沿纵向布置。

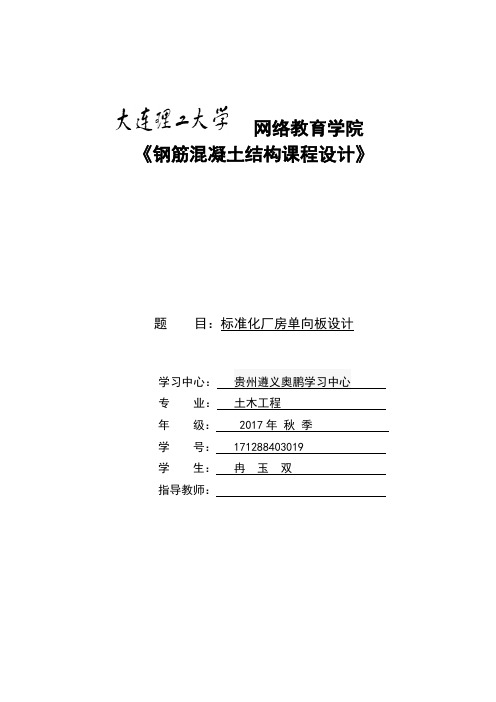

网络教育学院《钢筋混凝土结构课程设计》题目：标准化厂房单向板设计学习中心：贵州遵义奥鹏学习中心专业：土木工程年级： 2017年秋季学号：************ 学生：冉玉双指导教师：1 基本情况表1 柱网尺寸表在现浇钢筋混凝土单向板肋梁楼盖中，板、次梁、主梁的计算模型为连续板或连续梁，其中，次梁是板的支座，主梁是次梁的支座。

柱或墙是主梁的支座。

为了简化计算，通常作如下简化假定：(1）支座可以自由转动，但没有竖向位移。

(2）不考虑薄膜效应对板内力的影响。

(3）在确定板传给次梁的荷载以及次梁传给主梁的荷载时，分别忽略板、次梁的连续按简支构件计算支座竖向反力。

(4）跨数超过五跨的连续梁、板，当各跨荷载相同，且跨度相差不超过 10 ％时，可跨的等跨连续梁、板计算。

1.2 平面结构布置柱网及梁格布置应根据建筑物使用要求确定，因本厂房在使用上无特殊要求，故结构布置应满足实用经济的原则，并注意以下问题：1、梁格及柱网布置应力求简单、规整，以减少构件类型，便于设计和施工。

柱网布置可为正方形或长方形。

2、板跨一般为1.7～2.7m，次梁跨度一般是4.0～6.0m，主梁跨度则为5.0～8.0m，同时宜为板跨的3倍（二道次梁），这样主梁的受力均匀，弯矩变化较为平缓，有利于主梁的受力。

3、对于板、次梁和主梁，实际上不宜得到完全相同的计算跨度，故可将中间各跨布置成等跨，而两边跨可布置得稍小些，但跨差不得超过10%。

4、为了提高建筑物的侧向刚度，主梁宜沿建筑物的横向布置。

2 单向板结构设计2.1 板的设计板的分类 ― 单向板与双向板楼盖结构中每一区格的板一般在四边都有梁或墙支承，形成四边支承板。

为了设计上方便， 《 混凝土结构设计规范 》 （ GB 50010 一 2002 ）第 10 . 1 . 2 条规定：( 1）当长边与短边长度之比小于或等于 2 . 0 时，应按双向板计算。

( 2）当长边与短边长度之比大于 2 . 0 ，但小于 3 . 0 时，宜按双向板计算；当按沿短边受力的单向板计算时，应沿长边方向布置足够数量的构造钢筋。

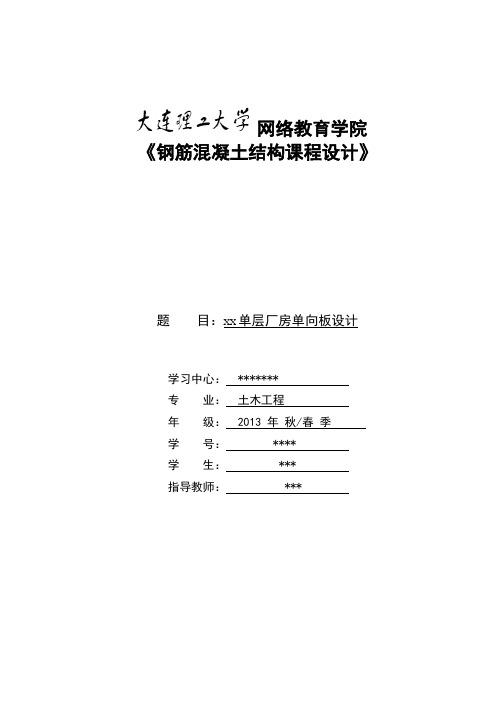

网络教育学院《钢筋混凝土结构课程设计》题目：XX单层厂房单向板设计学习中心： *******专业：土木工程年级： 2013 年秋/春季学号： ****学生： ***指导教师： ***1 基本情况XX 单层工业建筑的中间楼面详见图1-1“建筑平面图”。

中间楼面使用的是现浇钢筋混凝土单向板肋梁楼盖。

现在对其进行结构设计。

设计的内容：生产车间的四周外墙全为240的承重砖墙，主梁端墙处：370mm ×370mm 壁柱；设置钢筋混凝土柱，截面尺寸400mm ×400mm 。

楼盖自重：钢筋混凝土容重325/kN m γ=；楼面活荷载，单位是0.52/kN m ； 楼面面层：水磨石地面20.65/kN m ； 板底粉刷：20.40/kN m 。

混凝土：C20、C25或C30；钢筋：次梁及主梁受力筋用HRB335或HRB400级钢筋，板内及梁内的其它钢筋可以采用HPB300或HRB335级钢筋。

图1-1 建筑平面图2 单向板结构设计2.1 板的设计2.1.1恒荷载标准值板的永久荷载标准值80mm 现浇钢筋混凝土板 0.08×25=2kN/2m 10mm 厚大理石地面 0.01×28=0.28kN/2m 20mm 板底混合砂浆抹灰 0.02×17=0.34kN/2m 合计 2.62kN/2m 板的可变标准荷载值 3.5kN/2m永久荷载分项系数取1.2或者1.35，因楼面可变荷载标准值为3.5kN/2m ，所以可变荷载分项系数应取1.4。

于是板的荷载总计算值①q=G γk g +ϕQ γk q =1.35×2.62+0.7×1.4×3.5=6.967kN/2m ②q=G γk g +Q γk q =1.2×2.62+1.4×3.5=8.044kN/2m由于②>①，所以取②q=8.044kN/2m ，近似取q=8kN/2m图2-1 板的计算简图2.1.2内力计算及配筋：在表2-1可查得，板的弯矩系数αm 分别为：边跨中为1/11;离端第二支座为-1/11;中跨中为1/16;中间支座为-1/14,则有 M1=－MB=1/11（g+q ）l0 2=1/11×8.04×2.022=2.982KN ·m M2=M3=1/16（g+q ）l0 2=1/16×8.04×2.002=2.01 KN ·m Mc=－1/14（g+q ）l0 2=－1/14×8.04×2.002=－2.297KN ·m取1m 宽板带作为计算单元，b=1000mm ，混凝土C30,板的最小保护层厚度为C=15mm ，板厚h=80mm ，h0=80-20=60mm ；α1=1.0,fc=14.3KN/mm2；HPB235，fy=210N/mm2。

WORD格式 -- 可编辑网络教育学院《钢筋混凝土结构课程设计》题目：厂房单向板设计学习中心：WORD格式 -- 可编辑1基本情况本设计 XXXXXXXXX，进行设计计算。

厂房采用钢筋混凝土内框架承重，外墙为 370mm砖砌承重。

采用单向板肋梁楼盖。

楼面做法： 20mm厚水泥砂浆面层，钢筋混凝土现浇板，15mm 厚石灰砂浆抹灰。

荷载：永久荷载，包过梁、柱、板及构造层自重，钢筋混凝土容重 25 kN/m3, 水泥砂浆容重20 kN/m3，石灰砂浆容重17 kN/m3，分项系数G 1.2。

可变荷载，楼面均分布荷载为7.5 kN/m3，分项系数K 1.3。

材料选用：混凝土采用C30（f c =14.3 N/mm2，f t =1.43 N/mm2）；钢筋主梁、次梁采用HRB335级（f y=300kN/m2）钢筋，其它均用HPB300级（f y =270 kN/m3）钢筋。

主梁沿房屋的横向布置，次梁沿纵向布置。

主梁的跨度是5.7m, 次梁的跨度是 4.8m。

梁每跨内布置两根次梁。

其间距是1.9m。

楼盖的布置如图1-1 。

根据构造要求，板厚取h80mm l19004047.5 mm40次梁截面高度应满足l l48004800h1218266 400mm1812取h=400mm，截面宽度取为 b=200mm。

主梁的截面高度应满足l l57005700h1015380 ~ 570mm1510取截面高度h=500mm，截面宽度取为b=250mm。

WORD格式 -- 可编辑图 1-1楼盖布置图2单向板结构设计2.1板的设计2.1.1板的计算按塑性分析法计算内力。

2.1.2荷载恒荷载标准值：20mm水泥砂浆面层80mm钢筋混凝土板15mm厚石灰砂浆抹灰0.02m20kN / m30.4kN / m20.08m25kN / m3 2.0kN / m20.015m 17 kN / m30.255kN / m2g k 2.655kN / m2活荷载标准值横荷载设计值活荷载设计值合计2.1.3内力计算q k7.5kN / m2g 1.22.655 3.186kN / m2q 1.37.5 9.75kN / m2g q212.936kN / m次梁的截面200mm 400mm，板在墙上的支撑长度为120mm，则板的计算跨度为：边跨 l0 l n h 1.90.120.20.08 1.72m222l n a0.120.20.121.74m1.9222l0 1.72m中间跨l0 1.90.2 1.7m跨度差 (1.72 1.7) /1.7 1.2 001000说明可按等跨连续板计算内力。

钢筋混凝土结构课程设计--厂房单向板设计《钢筋混凝土结构课程设计》题目：壹号厂房单向板设计1 基本情况壹号厂房采用钢筋混凝土内框架承重，外墙为370mm 砖砌承重。

采用单向板肋梁楼盖。

楼面做法：20mm 厚水泥砂浆面层，钢筋混凝土现浇板，15mm 厚石灰砂浆抹灰。

荷载：永久荷载，包过梁、柱、板及构造层自重，钢筋混凝土容重253kN/m ,水泥砂浆容重203kN/m ，石灰砂浆容重173kN/m ，分项系数 1.2G γ=。

可变荷载，楼面均分布荷载为7.53kN/m ，分项系数 1.3K γ=。

材料选用：混凝土采用C30（c f =14.32N/mm ，t f =1.432N/mm ）钢筋 主梁、次梁采用HRB335级（y f =3002kN/m ）钢筋，其它均用HPB300级（f =2703kN/m ）钢筋主梁沿房屋的横向布置，次梁沿纵向布置。

主梁的跨度是5.7m,次梁的跨根据构造要求，板厚取 19008047.54040l h mm mm =≥≈=次梁截面高度应满足h=~ = ~ =266~400mm 取h=400mm ，截面宽度取为b=200mm 。

主梁的截面高度应满足h= ~ = ~ =380~570mm取截面高度h=500mm ，截面宽度取为b=250mm 。

18l 12l 18480012480010l 15l 1557001057002 单向板结构设计2.1 板的设计2.1.1板、次梁、主梁的截面尺寸确定: 根据构造要求，板厚取 19008047.54040l h mm mm =≥≈=次梁截面高度应满足h=~ = ~ = 266~400mm 取h=400mm ，截面宽度取为b=200mm 。

主梁的截面高度应满足h= ~ = ~ =380~570mm取截面高度h=500mm ，截面宽度取为b=250mm 。

2.1.2板的计算简图：2.1.3荷载计算： 取1m 宽板带计算： 20mm 水泥砂浆面层 320.0220/0.4/m kN m kN m ⨯= 80mm 钢筋混凝土板 320.0825/ 2.0/m kN m kN m ⨯= 15mm 厚石灰砂浆抹灰 320.01517/0.255/m kN m kN m ⨯=22.655/k g kN m =活荷载标准值:=k p 7.5m kN /设计值总值: k k p g 3.12.1+ =12.936m kN /18l 12l 18480012480010l 15l 155700105700212.936/g q kN m +=2.1.4内力计算：次梁的截面200400mm mm ⨯，板在墙上的支撑长度为120mm，则板的计算跨度为：边跨00.20.081.90.12 1.72222n h ll m =+=--+=0.20.121.90.12 1.74222n a l m +=--+=∴0 1.72l m= 中间跨0 1.90.2 1.7l m=-=跨度差000(1.72 1.7)/1.7 1.210-=<连续板各截面弯矩计算截面承载力计算01000,80,802060b mm h mm h mm===-=C30混凝土，cf =14.32N/mm 。

课程设计(综合实验)报告( 2011-- 2012年度第1学期)名称：水工钢筋混凝土结构学题目：某建筑钢筋混凝土单向板肋形楼盖设计院系：可再生能源学院班级：水电0902班学号：学生姓名：指导教师：孙万泉老师设计周数： 2成绩：日期：2012年6月19日目录一设计资料 (1)(一)楼层平面如任务书附图1所示。

墙体厚度370mm。

楼梯位于该层平面的外部，本设计不予考虑。

楼盖采用整体式单向板肋形结构。

(1)(二)该建筑位于非地震区。

(1)(三)建筑物安全级别为二级。

(1)(四)结构环境类别一类。

(1)(五)建筑材料等级： (1)(六)荷载： (1)(七)结构平面布置及初估尺寸：板伸入墙内120mm，次梁伸入墙内240mm，主梁伸入墙内370mm；柱的截面尺寸b×h= 400 mm×400 mm。

(1)(八)采用的规范：水工混凝土结构设计规范（(SL/T191-96 )。

(1)二板和次梁按考虑塑性内力重分布方法计算内力 (1)(一)板的设计 (1)1.荷载计算（按单向板计算） (1)2.计算简图 (2)3.弯矩设计值 (3)4.正截面承受弯载力计算 (3)(二)次梁设计 (3)1.荷载设计值 (3)2.计算简图 (4)3.内力计算 (4)4.承载力计算 (4)(三)主梁设计（按弹性方法设计） (5)1.荷载设计值 (5)2.计算简图 (5)3.内力设计值及包络图 (5)4.承载力计算 (8)三绘制施工图 (9)四设计心得 (9)一设计资料(一)楼层平面如任务书附图1所示。

墙体厚度370mm。

楼梯位于该层平面的外部，本设计不予考虑。

楼盖采用整体式单向板肋形结构。

(二)该建筑位于非地震区。

(三)建筑物安全级别为二级。

(四)结构环境类别一类。

(五)建筑材料等级：1.混凝土强度等级：梁、板、C20级。

2.钢筋：板中钢筋、梁中箍筋、构造钢筋I级，梁中受力筋II级。

(六)荷载：1.钢筋混凝土重力密度为25KN/m3。
