2023年全国职业院校技能大赛高职组“建筑工程识图”赛项赛卷模块二结构识图与绘图任务二结构施工图绘图（总分50分）结构施工图绘图要求：1、出图比例按题目要求，对图层设置不作要求。
2、钢筋线采用多段线命令绘制，并设置线宽，出图后粗线线宽为0.5mm。
3、本工程图中未明确的结构构造，均按《混凝土结构施工图平面整体表示方法制图规则和构造详图》（22G101）系列图集中最经济的构造标准要求。
4、加密区箍筋范围尺寸按照标准构造要求计算取值，不作人为放大调整，且小数点后数字进位；构造尺寸按最低限值取值，不作人为放大调整，且小数点后数字进位。
例：加密区范围尺寸计算值935.3，则取值936，计算值974.8，则取值975。
构造尺寸计算值99则取值99，计算值99.2则取值100。
5、文字标注：采用样板文件中已设置的字体“钢筋注写”。
6、尺寸标注：根据出图比例要求，选用样板文件中已设置的标注样式进行标注。
试题1：打开样板图“试题 1.dwg”，按照变更单附图内容，综合识读后在答案卷中绘制基础梁JL3指定范围内的构造详图。
（10分）绘图要求：1、绘制基础梁纵筋，标注钢筋信息，标注相关的构造尺寸（钢筋断点长度、锚固长度等）；2、绘制基础梁箍筋，标注箍筋信息，标注相关的构造尺寸（首道箍筋定位尺寸必须标注）；3、绘制指定位置的1-1断面图(1)绘制基础梁轮廓，标注尺寸及标高；(2)绘制基础梁钢筋，标注钢筋信息；4、绘图比例1:1，出图比例1:50（纵断面图）及1:25（1-1断面图），尺寸标注选用标注样式中“比例50”及“比例25”标注。
保存要求：完成绘制任务后，将绘制好的试题1保存在以赛位号命名的文件夹，文件名为“试题1-xxx.dwg”,xxx为赛位号。
试题2：打开样板图“试题 2.dwg”，根据提供的施工图文件，综合识读后在答案卷中绘制1-5轴交1-L轴框架柱KZ4（地下一层）、KZ2（一层）指定范围内的构造详图，KZ4多出的钢筋为地下一层增加的钢筋。
建筑识图与构造考试模拟题（附参考答案）一、单选题（共100题，每题1分，共100分）1.横墙承重方案一般不用于（）。
A、教学楼B、住宅C、宿舍D、小旅馆正确答案：A2.下面关于建筑平面图的描述正确的是（）。
A、建筑平面图是垂直剖面图B、建筑平面图剖切在每一层的窗台之上，平行双跑式楼梯的第一跑楼梯段处C、建筑平面图剖切在每一层的窗台之上，平行双跑式楼梯的第二跑楼梯段处D、建筑平面图能表达建筑的外部造型正确答案：B3.在地震区设置伸缩缝时，必须满足（）的设置要求。
A、伸缩缝B、沉降缝C、防震缝D、分格缝正确答案：C4.标准黏土砖的规格是。
（）A、240mm*115mm*63mmB、240mm*115mm*50mmC、240mm*110mm*53mmD、240mm*115mm*53mm正确答案：D5.哪个不属于变形缝的类型有（）A、沉降缝B、弹性缝C、伸缩缝D、抗震缝正确答案：B6.为了减少木窗框料靠墙一面因受潮而变形，常在门框背后开（）。
A、积水槽B、背槽C、裁口D、回风槽正确答案：B7.下列关于散水的叙述有误的是（）。
A、散水应找坡，其坡度应为3%-5%B、散水宽度约为600mm~1000mmC、当屋面为自由落水时，散水宽度应较屋顶出檐内缩200mmD、当屋面为自由落水时，散水宽度应较屋顶出檐多出200mm正确答案：C8.建筑工程图的尺寸标注中，以下（）以m为单位。
A、立面图B、平面图C、剖面图D、总平面图正确答案：D9.由于箍筋在截面四周受拉，所以应做成（）。
A、敞开式B、开口式C、折角式D、封闭式正确答案：D10.建筑物中楼梯常用的坡度是 ( ) 。
A、40oB、45oC、20oD、30o正确答案：D11.在住宅及公共建筑中，楼梯形式应用最广的是（）A、双跑直角楼梯B、双跑平行楼梯C、直跑楼梯D、扇形楼梯正确答案：B12.若已知空间点A，投射方向 S，投影面 H。
点 A的投影仍是点，且是唯一的吗？()A、是B、不是C、不一定是正确答案：A13.下列哪一项不是双跑楼梯的显著特点。
07年真题中国建筑史：一、填空1.代表性遗址，长江流域_______式建筑，黄河流域木骨泥墙式建筑。
2.西周陕西歧山________遗址是我国最早最严整的四合院实例3.秦都咸阳布局.渭水,摒弃"________"制4.石窟的几种形式_____, _____, ______二、画图题山西芮城永乐宫三清殿立、剖三、宋代建筑水平新高度，具体表现在哪几个方面？外国建筑史：一、填空1.《论建筑》《建筑十书》《走向新建筑》《像拉斯维加斯学习》《城市建筑》《城市空间》的作者分别是？2.帕提农作为雅典围城的中心建筑，从以下几个方面突出________，________3.圣彼得大教堂的七位建筑师分别是________、________、________、________、________、________、________4.后现代建筑师________设计海豚与天鹅宾馆5.巴黎拉莱特公园_____思潮作品，_____设计二.绘图题1.帕拉第奥、圆厅别墅2.勒·柯布西耶巴黎瑞士学生宿舍三、1.结合实例说明现代建筑设计方面共同点2.结合实例，说明后现代主义建筑设计特征08年真题一中建史:1宋代时以____什么作为造屋的标准.2<营造法式>中有___种大木作形式3.营造法式的模数制4. 北魏最大的佛寺（）画图3独乐寺观音阁平面与剖面二外建史1伊斯兰清真寺朝拜时面向东方,是为了,面向____(地名)2基督教堂的圣坛面向西方,是为了面向____(地名)3雅阁布斯写的_(书名)讲述了现代大城市的建设问题4柯布西耶对于现代建筑所提出的五项原则是_______________ 5<现代建筑-一部批判的历史>的作者是________有一道题空题题干很长，题目填空是（芝加哥学派）画图题1多立克和爱奥尼柱式2圣彼德大教堂的立面论述题1哥特教堂的结构特点2评价柯布西耶（评价柯布西耶的现代建筑观）三建筑构造名词解释1清水混凝土2刚性基础与柔性基础3热桥填空1屋面防水按材料可分为_和_两种防水形式2瓦屋面的构造层次为______________________桩基础的形式（）画图题1木扶手的构造（扶手入墙）2坡屋面挑檐的构造做法简答：以柱的作用为例，分析建筑承载系统的作用？滑模建筑的工作原理？城市规划:元大都平面城市发展史:<雅典宪章>和<马丘比秋宪章>的区别和联系09年真题中国建筑史1．秦朝发展了自然_______园林2．唐以前除了宵禁外还有什么制度？画图：佛光寺平立剖面大题：清朝的特点？外建画图：帆拱巴黎圣母院填空跟埃菲尔铁塔同期建设后被拆除的是？大题18－19世纪美国欧洲出现的复古思潮？雅典卫城特点？建筑构造变形缝的形式：基础按材料分两种类型望板屋面层次可以和框架结合的高层结构形式名词解释清水砖墙梁架承檩板柱结构判断：板式楼梯比梁板式更有优势大题承载系统的作用，以砌筑墙体为例说明？装修的作用？楼梯是直跑，面宽6900，进深2700，高2800墙厚二百2010年建筑构造一、填空1.灰浆整体式外墙做法名称2、建筑变形缝的种类二、名词解释1.防火分隔物2.混水砖墙三、简答题1.装修的作用？2.什么是大模建筑，其工作原理？四、画图题1、外墙抗震缝2、窗台构造五、画图题一个双分楼梯建筑历史中建史一、填空1、石窟的类型2、浙江余姚河姆渡遗址最早采用——二、画图题1、永乐宫三清殿立面、剖面三、问答题宋朝建筑特点外建史一、填空1、古埃及什么时间开始采用透视法画建筑2、二战后的建筑有标志性，纪念性，——、——、二、画图题1、尼德兰的跳舞楼2、朗香教堂透视三、简答题1、如何处理古罗马建筑和柱式之间的矛盾2、弗兰普顿的批判的地域性的特点？2011年构造填空：共20个空，每空一分，比较简单。
北建工考研真题一（建筑构造简答题）92年回答下列问题1、试说明砖混结构中墙体厚度的确定因素。
2、试说明北京地区抗震设防的构造做法。
(以砖混结构为例)。
3、试说明高层建筑常用的结构类型，并说明它们的应用范围。
4、试说明大板建筑与大模建筑的主要区别。
93年问答题1、《建筑模数协调统一标准》的内容及制定该标准的意义。
2、刚性基础与柔性基础的区别及各自的应用范围。
3、确定砖混结构墙体厚度应考虑哪些因素？4、变形缝的种类及设置原则。
5、高层建筑可以选用哪些构造类型？各种构造的应用范围是什么？6、大跨度空间结构的屋面经常采用哪些做法？并说出那种屋面适用于哪种构造类型。
（只说出三种即可）94年1、《建筑模数协调统一标准》的意义及其包含的主要内容。
2、高层建筑的高度界限及可以选用的结构类型（包括各种结构的应用范围）。
3、地下室采用防潮作法与防水作法的界限，及每种做法所选用的材料及构造特点。
4、大板建筑构件之间的结构连接采用什么方法？板缝之间应考虑哪些构造措施。
5、砖混结构应采取哪些抗震构造措施？（以北京地区为例，按八度设防）95年1、地下室的防水作法与防潮作法的界限，所用材料及作法特点。
2、建筑工业化的含义及实施途径。
3、高层建筑的高度界限，可选择的结构类型及材料。
4、绘图表明底层架空木地板与楼层实铺木地板的构造做法。
（注：不按比例，但应注明材料及尺寸）5、绘图表明两种保温外墙的构造做法。
（注：不按比例，但应注明材料及尺寸）96年1、变形缝包括的种类、作用、设置原则。
可否选取现浇代替变形缝？2、试分析砖混结构中墙体厚度的决定因素。
（应从外墙、内墙、隔墙分别说明）3、大跨度空间结构包括哪些结构体系？并简述其应用范围。
4、基础埋深一般考虑哪些因素？1、试举出高层建筑的三种类型，并介绍其特点及应用范围。
（注：应包括主要用于什么类型的建筑中和建造高度）2、试分析框架结构外围护墙的特点，并列举两种常用材料，还要说明门与主体结构的连接方法。

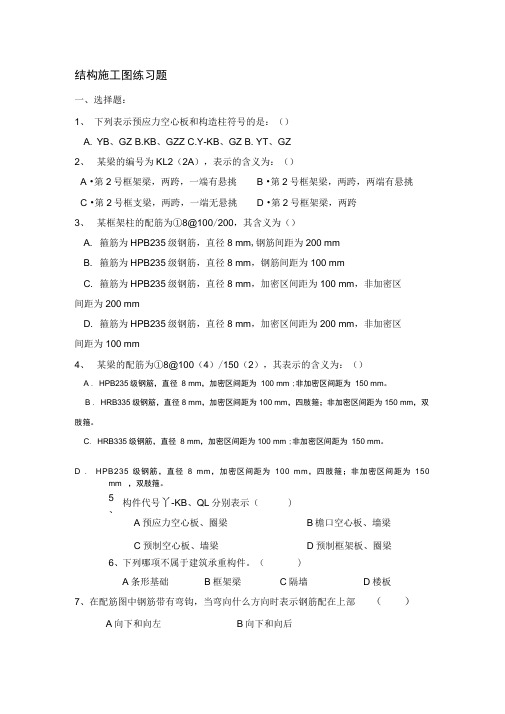

结构施工图练习题一、选择题：1、下列表示预应力空心板和构造柱符号的是：（）A. YB、GZB.KB、GZZC.Y-KB、GZ B. YT、GZ2、某梁的编号为KL2（2A），表示的含义为：（）A •第2号框架梁，两跨，一端有悬挑B •第2号框架梁，两跨，两端有悬挑C •第2号框支梁，两跨，一端无悬挑D •第2号框架梁，两跨3、某框架柱的配筋为①8@100/200，其含义为（）A. 箍筋为HPB235级钢筋，直径8 mm,钢筋间距为200 mmB. 箍筋为HPB235级钢筋，直径8 mm，钢筋间距为100 mmC. 箍筋为HPB235级钢筋，直径8 mm，加密区间距为100 mm，非加密区间距为200 mmD. 箍筋为HPB235级钢筋，直径8 mm，加密区间距为200 mm，非加密区间距为100 mm4、某梁的配筋为①8@100（4）/150（2），其表示的含义为：（）A . HPB235级钢筋，直径8 mm，加密区间距为100 mm ;非加密区间距为150 mm。
B . HRB335级钢筋，直径8 mm，加密区间距为100 mm，四肢箍；非加密区间距为150 mm，双肢箍。
C. HRB335级钢筋，直径8 mm，加密区间距为100 mm ;非加密区间距为150 mm。
D . HPB235级钢筋，直径8 mm，加密区间距为100 mm，四肢箍；非加密区间距为150mm，双肢箍。
5构件代号丫-KB、QL分别表示（)、A预应力空心板、圈梁B檐口空心板、墙梁C预制空心板、墙梁D预制框架板、圈梁6、下列哪项不属于建筑承重构件。
（)A条形基础B框架梁C隔墙D楼板7、在配筋图中钢筋带有弯钩，当弯向什么方向时表示钢筋配在上部（）A向下和向左B向下和向后C向上和向左D向下和向右、填空题1、详图符号为圆圈内的2表示圆圈内的5表示__________________________________ 。
2、施工图上的尺寸数字一般以________ 单位，所以图纸上只注写数字，不注写单位。

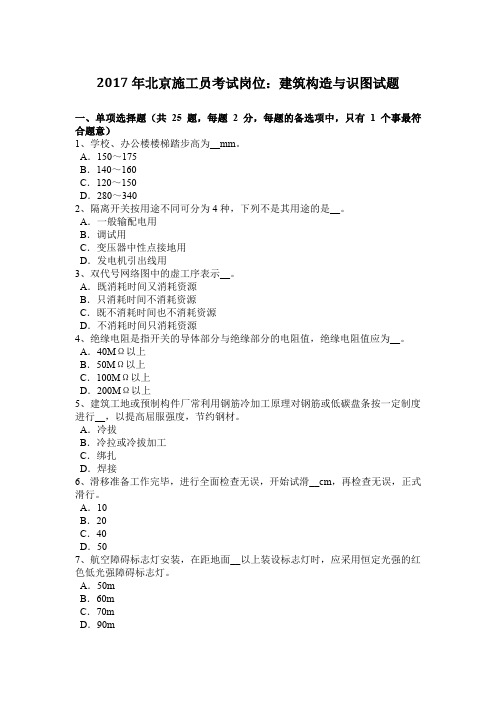

2017年北京施工员考试岗位：建筑构造与识图试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、学校、办公楼楼梯踏步高为__mm。
A．150～175B．140～160C．120～150D．280～3402、隔离开关按用途不同可分为4种，下列不是其用途的是__。
A．一般输配电用B．调试用C．变压器中性点接地用D．发电机引出线用3、双代号网络图中的虚工序表示__。
A．既消耗时间又消耗资源B．只消耗时间不消耗资源C．既不消耗时间也不消耗资源D．不消耗时间只消耗资源4、绝缘电阻是指开关的导体部分与绝缘部分的电阻值，绝缘电阻值应为__。
A．40MΩ以上B．50MΩ以上C．100MΩ以上D．200MΩ以上5、建筑工地或预制构件厂常利用钢筋冷加工原理对钢筋或低碳盘条按一定制度进行__，以提高屈服强度，节约钢材。
A．冷拔B．冷拉或冷拔加工C．绑扎D．焊接6、滑移准备工作完毕，进行全面检查无误，开始试滑__cm，再检查无误，正式滑行。
A．10B．20C．40D．507、航空障碍标志灯安装，在距地面__以上装设标志灯时，应采用恒定光强的红色低光强障碍标志灯。
A．50mB．60mC．70mD．90m8、工程竣工验收后，由__保存的资料有施工许可文件、地质勘察报告、永久水准点所处的位置和基础深度等的测量记录。
A．施工单位B．设计单位C．建设单位D．监理单位9、空调恒温房间一般需保持正压；当工艺上无特殊要求时，室内正压宜采用__Pa 左右。
A．1B．2C．3D．510、预应力混凝土的强度等级不应低于（）。
A．C20B．C30C．C40D．C5011、通过基土表面试夯可确定夯实遍数，一般试夯约__遍，施工时可适当增加1～2遍。
A．2～3B．3～5C．6～10D．8～1012、总工程师安全生产责任包括__。
A．负责组织制定本单位安全技术规章制度并认真贯彻执行B．定期主持召开有关部门会议，研究解决安全技术问题C．在采用新技术、新工艺时，同时研究和采取防护措施D．参加重大事故调查，并做出技术方面的鉴定E．对承包项目工程生产经营过程中的安全生产负全面领导责任13、铁脚边距一般为18mm，中距一般不超过500mm，门窗每侧铁脚不少于__个。
北京施工员考试岗位：建筑构造与识图模拟试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、变压器半负荷调试运行，将变压器负荷侧逐渐投入，直到半负载时止，观察变压器温升和一次、二次侧电压及负荷电流变化情况，每隔__记录一次。
A．1hB．2hC．3hD．4h2、领导、组织本企业定期和不定期的安全生产检查，及时解决施工中的不安全生产问题，属于管理人员安全生产责任制的__。
A．总工程师安全生产责任B．项目经理安全生产责任C．生产副经理安全生产责任D．技术负责人安全生产责任3、高压隔离开关检修时，应检查三相联动开关的闭合同期性，使误差不超过__。
A．1mmB．2mmC．3mmD．4mm4、红外传感器的探测波长范围是__，人体辐射的红外峰值波长约为__。
A．2～8μm，6μmB．8～14μm，10μmC．4～10μm，8μmD．8～20μm，10μm5、在常温条件下，普通混凝土小砌块日砌筑高度应控制在__m以内。
A．1.5B．1.8C．2.0D．2.86、柴油发电机组自启动方式尽可能用电启动，启动电压为直流__，如果用压缩空气启动时，设一套压缩空气装置比较麻烦，应尽量避免采用。
A．5VB．14VC．20VD．24V7、总配电箱与分配电箱的距离应控制在__以内，开关箱(插座箱)与控制设备之间的距离不宜超过3m。
A．50mB．30mC．70mD．40m8、暗配管应尽可能减少交叉，如果交叉时，大口径管应放在小口径管下面，成排暗配管间距间隙不应小于__。
A．15mmB．20mmC．25mmD．30mm9、电流通过人体的途径，从外部来看，__的触电最危险。
A．左手至脚B．右手至脚C．左手至右手D．脚至脚10、梁模板一般在钢模板拼接平台上按配板图拼成__片，用钢楞加固后运到现场安装。
A．1B．2C．3D．411、铝合金框与扇的搭接宽度允许偏差为__mm。
A．±1B．±2C．±3D．±512、A2图纸规格为b×l=__。
《建筑结构与识图》试卷（答案）一、单项选择题（每题 1 分，合计 60 分）1、尺寸起止符号一般用（ D ）绘制。
A .箭头 B.中实线 C.细实线 D.粗斜短线2、以下说法中正确的选项是（ C ）。
A、刚性防水屋面的女儿墙泛水结构与卷材屋面结构是同样的。
B、刚性防水屋面，女儿墙与防水层之间不该有缝，并加铺附带卷材形成泛水。
C、泛水应有足够的高度，一般不小于250mm。
D、刚性防水层内的钢筋在分格缝处应连通，以保持防水层的整体性。
3、相对标高的零点正确的注写方式为（ A ）。
A. ± 0.000B. -0.000C. +0.000D无特.殊要求4、基础埋深不得过小，一般不小于（ D ）。
A. 200mmB. 300mmC. 400mmD. 500mm5、柔性基础与刚性基础受力的主要差别是（ C ）。
A.柔性基础比刚性基础能蒙受更大的荷载B.柔性基础只好蒙受压力，刚性基础既能蒙受拉力，又能蒙受压力C.柔性基础既能蒙受压力，又能蒙受拉力，刚性基础只好蒙受压力D.刚性基础比柔性基础能蒙受更大的拉力6、肋梁式楼盖荷载的传达门路为（ A ）。
A.板—次梁—主梁—墙B.次梁—主梁—板—墙C.板—主梁—次梁—墙D.主梁—次梁—板—墙7、平屋顶隔热的结构做法中没有（ B ）。
A.蓄水隔热B.洒水隔热C.反射降温隔热D.植被隔热8、对于（ B ）一般用分轴线表达其地点。
A.屋架B.隔墙C.大梁D.柱子9、砖的强度等级符号是（ A ）。
A.、MU B、MC C、M D、C10、单向板是指板的长边与短边之比为（ C ）的板。
A.≦2B.﹤2C.﹥2D .≧211、厂房高度是指（ D ）。
A.室内陆面至屋面 B.室外处面至柱顶 C.室内陆面至柱顶 D.室外处面至屋面12、以下哪项不是单层厂房横向定位轴线所标明的标记尺寸？（ D ）A.吊车梁长度B.屋面板长度C.连系梁长度D.屋架或屋面大梁长度 13、混凝土刚性防水屋面的防水层应采纳不低于（ C ）级的细石混凝土整表现浇。
河北省2017年施工员考试岗位：?土方工程考试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、建没项目的竣工验收是基本建设全过程的__。
A．第一个程序B．第二个程序C．第三个程序D．最后一个程序2、高聚物改性沥青涂膜基面应平整坚实，不得有起砂、开裂等缺陷，基面含水率低于__。
A．2%B．3%C．5%D．9%3、电缆与热力管道、热力设备之间平行时，其间距不小于__。
A．1mB．1.5mC．2mD．3m4、绝缘电阻是指开关的导体部分与绝缘部分的电阻值，绝缘电阻值应为__。
A．40MΩ以上B．50MΩ以上C．100MΩ以上D．200MΩ以上5、固定型开口式铅蓄电池内裸硬母线支持点的间距不应__。
A．大于1mB．小于1mC．大于2mD．小于2m6、临时用电工程安装完毕后，由__组织检查验收。
A．监管部门B．安全部门C．总包法人D．行政部门7、高强度螺栓应自由穿入螺栓孔内，当板层发生错孔时，允许用铰刀扩孔。
扩孔时，铁屑不得掉入板层间。
扩孔数量不得超过一个接头螺栓的__，扩孔后的孔径不应大于1.2d(d为螺栓直径)。
严禁使用气割进行高强度螺栓孔的扩孔。
A．1/2B．1/3C．1/4D．1/58、工艺要求不间断供水的车间常采用下列哪种给水管道布置方式__。
A．下行上给式B．上行下给式C．环状式D．中分式9、已知空气的干球温度与__即可求得空气的相对湿度。
A．露点温度B．湿球温度C．过冷温度D．饱和温度10、机房相邻设备顶部高度允许偏差为__。
A．1mmB．2mmC．3mmD．4mm11、流水施工的时间参数包括流水节拍、__和工期。
A．施工段B．流水步距C．施工过程D．施工层12、一般硬橡胶衬里的长期使用温度为__℃。
A．-10～20B．0～20C．0～65D．0～8513、门的主要作用是__。
A．采光B．通行和安全疏散C．隔声D．通风14、硬塑料管适用于室内或有酸、碱等腐蚀介质的场所的明敷。
建筑识图与构造试题库（附答案）一、单选题（共65题，每题1分，共65分）1.当散水采用混凝土时，宜按()间距设置伸缩缝。
A、30～50mB、20～30mC、6～10mD、10～20m正确答案：D2.下列不属于屋顶结构找坡特点的是()。
A、减轻荷载B、室内顶棚平整C、经济性好D、排水坡度较大正确答案：B3.横向定位轴线是从图纸的左下角开始用()表示。
A、从左往右用①-⑩等表示B、从上往下用A-G等表示C、从右往左用①-⑩等表示D、从下往上用A-G等表示正确答案：A4.下列不属于平屋顶优点的是()。
A、防水、排水、保温、隔热等处理方便，构造简单；B、厚度小，结构简单，室内顶棚平整；C、可在屋顶设置露天餐厅以便于屋面利用。
