OL-801风机盘管温控器说明书

温控器说明书尊敬的用户：感谢您选择使用我们的温控器产品。

为了确保您能正确并方便地使用该产品，我们特别为您撰写了以下说明书。

请在使用前仔细阅读本说明书，并按照操作指南正确操作。

一、产品概述我们的温控器是一款先进的智能控制设备，可实现对温度的精确控制和调节。

采用先进的技术，具备稳定可靠、操作简便的特点。

二、产品特性1. 温度调节范围广泛：本温控器支持调节范围为-10°C至80°C，满足不同环境下的温控需求。

2. 精确度高：采用高精度传感器，温度控制精度可达到±0.5°C，确保温度稳定性。

3. 显示直观：液晶显示屏可直观显示当前温度、设定温度以及相关操作信息。

4. 多种工作模式：支持手动模式和自动模式切换，可根据实际需求进行选择。

5. 时钟功能：具备定时启动和关闭功能，提供更加便利的使用体验。

6. 报警功能：当温度达到设定的上下限值时，温控器会发出警报提醒，确保温度安全。

三、安装步骤1. 请将温控器正确安装在所需控制的设备上，并确保电源连接正常。

2. 打开电源开关，温控器将自动进入工作状态。

3. 根据实际需求，设置温度范围、工作模式以及定时功能。

四、功能操作1. 温度调节：通过旋转控制按钮可以调节设定温度，逆时针旋转降低温度，顺时针旋转提高温度。

2. 工作模式切换：通过长按控制按钮，可实现手动模式和自动模式间的切换。

3. 定时功能设置：按下定时设置键，并依照提示进行相应设置，可以实现定时启动和关闭功能。

五、注意事项1. 请确保温控器的安装牢固，避免受到外力的振动或碰撞。

2. 请勿将温控器接触到水、油等液体，以免损坏设备。

3. 在进行温度调节时，请根据实际需求适度调整，避免过度升温或过度降温。

4. 请勿在高温或湿度较大的环境中使用温控器，以免影响性能和寿命。

5. 请勿随意拆卸温控器，否则会造成设备损坏或安全隐患。

六、故障排除1. 温控器无法启动：请检查电源是否接通，电源线是否连接正常。

4. 定时开关机设置：此设置一旦设定成功后，温控器每天的开关机时间 就会按照设定时间开启或是关闭。

设定步骤如下： a. 长按5秒钟功能键 ，此时定时开机标志 ON 闪 烁，可以进一步设置定时开机功能。

b. 若再次点击功能键 ，此时定时关机标志 OFF 闪烁，则可以切换到定时关机设置。

c. 点击下调键 ，小时数值加1，累加12小时切换 AM-PM-AM；点击上调键 ，分钟加1，0-59 循环累加，以此来确认定时开机或是关机时间， 停止按键操作三秒后保存退出。

3. 定时取消设置：长按5秒钟向下键 ，定时功能取消，液晶面板定时 标志 消失。

2. 面板锁定设置：长按5秒钟电源键 ，进入锁屏状态，液晶面板会出 现屏幕锁 的标志。

再次长按电源键 ，则屏幕锁 定状态解除，屏幕锁标志消失。

1. 时间设置：长按5秒钟风量键 ，时间显示标志 闪烁，此时按 下调键 ，小时数值加1，累加12小时切换AM-PM-AM ；通过上调键 ，分钟加1，0-59循环累加，停止按键操 作三秒或是点击风量键 后保存退出。

高级操作，该模式主要是面向专业工程调试人员。

五、技术参数工作电压：AC85~250 ，50/60HZ 自耗功率：<2W 负载电流：3A 温度传感器：NTC 设定温度范围：5℃- 35℃ 控温精度：±1℃四、安装须知1. 开始安装之前断开电源，防止触电或设备的损坏。

2. 按照指定的额定电流负载，禁止超载。

3. 请严格按照接线图正确接线，切勿使水、泥浆等杂物进入温控 器内部，否则将会造成温控器的损坏。

风量键： 点击后对出风量进行调节，风速标志在高速→中速→低度→自 动之间切换（自动挡时，风速会根据房间温度和设定温度自动。

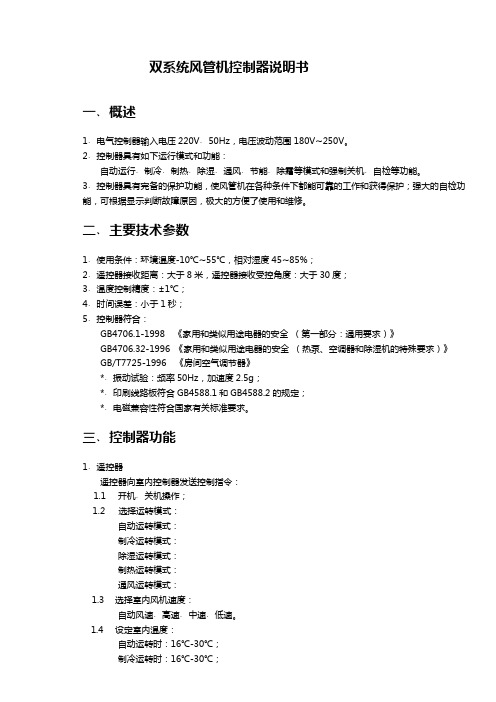

风机盘管液晶开关控制说明书
一、风机盘管面板功能描述：
序号功能描述
1
开/关机按键.用于开启或关闭温控器.
2模式按键.开机状态下,用于切换温控器的“制冷”、“制热”和“通风”工作模式：关机状态下,用于与上键配合打开低温设置界面.
3风速选择键.开机状态下,用于切换风机的“高速”、“中速”、“低速”和“自动”
档.
4上键.开机状态下,用于增加设定温度值：关机状态下,当打开低温保护设置界面后,用于开启低温保护.
5下键.开机状态下,用于减少设定温度值：关机状态下,当打开低温保护设置界面后,用于关闭低温保护.
6制冷符号.表示当前的工作模式为制冷模式.
7制热符号.开机状态下,表示当前的工作模式为制热模式.关机状态下为低温保护工作符号.在低温保护功能开启状态,当温控器正在进行低温保护工作,将会显示
二、基本操作：
设置温度相差1℃时,自动选择低风速；当室温达到设置温度时,DA控制方式的风机将继续运行,DB控制方式的风机将停止运行.。

风机盘管温控器说明书感谢您选用上海堤琦西温控设备有限公司生产的中央空调风机盘管系列温控器。

安装和使用前阅读本说明，会使您了解本产品性能，保证正确的安装和使用。

一、功能及特点◆超大液晶屏幕显示,用户操作界面美观。

◆四种工作模式设定可供选择：制冷、制热、通风、低温保护。

◆四种风机转速设定可供选择：低速、中速、高速、自动。

◆周编程定时开/关机功能或常开恒温模式两功能可自由选择，方便节能。

◆内置防冻功能，使用安全。

（开关机状态下会自动开机）◆校准多项参数可设◆温度设定，高精度温度测量显示实际温度◆各参数设置掉电保存记忆◆测温探头开短路报警保护◆蓝色背光（备选项）◆遥控功能（可选）二、技术指标◆温度设定范围：0～35℃◆防冻温度：5℃（可定制）◆温控精度：±1℃◆可校准温度范围：9℃◆输出方式：继电器◆本机功耗：<1W◆电源电压：220V±10% 50HZ◆额定负载：阻性5A,感性2A◆定时误差：<1%◆屏幕尺寸：46X23（mm*mm）◆外形尺寸：95X90X15（mm*mm*mm）◆安装孔径：60mm◆温度传感器：NTC三、LCD屏幕四、功能简介1、四种工作模式制冷：室温高于设定温度时，开电动阀，室温高于设定温度2℃风机高速运行；室温高于设定温度1℃风机中速运行；室温等于（低于）设定温度，关电动阀风机低速运行（或关闭风机）。

风机在手动状态则按所选风速运行。

制热：室温低于设定温度时，开电动阀，风机在手东状态：风机按设定的风速工作。

自动状态：室温低于（等于）设定温度2度时，高速运行；室温低于设定1温度时，中速运行；室温等于设定温度时，关闭电动阀，分机低速运行（或关闭风机）。

通风：此模式风机按设定的风速工作，不受温度控制。

低温保护：温控器按（默认为5-8℃）的制热工作模式工作。

2、四种风机风速除高、中、低三种固定风速外，还可选择自动风速：根据室温的高低，自动调整风速。

3、定时开/关机开机状态下，长按[模式]键2-3秒，进入定时设定状态“”下，按[模式]键一下“”亮，温控器返回定时模式。

温湿度控制器一、产品概述温湿度控制器，主要应用于需要对被测环境进行自动温湿度调节的场合，用户可通过按键分别调整温湿度的上、下限值来控制加热或排风实现自动控制，显示方式为数码管显示。

二、基本功能：2.1 温度测量范围：-25℃～+80℃±1℃；2.2 湿度测量范围：相对湿度RH: 0%～99% 精度±3%RH；2.3 控制方式：温度采用上、下限和回差控制，湿度采用上、下限控制，所有参数均可设置；2.4 输出控制类型：两组继电器触点，分别为加热和排风，每路最大负载AC250V /3A，均为有源输出。

三、技术指标：3.1电源：AC 220V±20%3.2 工作环境：温度:-25℃～+55℃，相对湿度：<95%RH3.3控制设定范围：温度：0℃～80℃，相对湿度：50%RH～99%RH3.4 本机功耗：<3W3.5自检功能：若数码管显示“–––”，则为检测到传感器故障；若加热或排风运行过程中相应指示灯熄灭，则检测到加热或排风故障。

四、工作原理：4.1 温度控制：当被测环境温度低于设定温度下限时，本仪器启动电加热设备开始加温，此时加热指示灯亮，温度升至比下限温度设定值高回差值时，即：W测≥W下限+回差，停止加温。

当被测环境温度高于设定温度上限时，本仪器启动降温设备（如风机或空调）开始降温，此时排风指示灯亮，温度降至比上限温度设定值低回差值时，即：W测≤W上限－回差，停止降温。

4.2 湿度控制：当被测环境湿度超过设定湿度上限时。

如果当前温度较高，即：W测≥W下限＋(W上限－W下限)×3÷4，采用降温（或排风，视具体地区采用不同设备）抽湿，此时排风指示灯亮；抽湿过程中，如果温度低于下限温度+2度后，自动转为加热降湿；当降湿过程中温度高于上限温度-2度后，自动转为降温抽湿，直至湿度低于设定下限值为止。

当被测环境湿度超过设定湿度上限时。

如果当前温度较低，即：W测＜W下限＋(W上限－W下限)×3÷4，采用加热降湿，此时加热指示灯亮，降湿过程中，如果温度高于上限温度-2度后，自动转为降温抽湿；当温度低于下限温度+2度后，自动转为加热降湿，直至湿度低于设定下限值为止。

风机盘管机组安装使用说明
感谢您使用贝莱特公司的风机盘管机组!请参照如下说明正确安装和使用。

◆机组进出水管与系统供回水管连接时应采用挠性接头。

在连接时，应同时卡住机组铜接头，再将系统水管拧紧，以免损坏机组换热器。

◆机组进出水管安装应加保温层，以免夏季使用时产生凝
洁水。

◆机组安装时应保持其相对的垂直和水平位置，并保持冷
凝水盘排水畅通。

◆机组回水管接头上备有手动放气阀，运行前需将放气阀
打开，待盘管及管路内空气排净后再关闭放气阀。

◆机组电气线路请按电路连接图连接，外接电源
220V-50Hz。

机组壳体上备有接地螺母，供安装时与保护地线系统连接。

◆机组供热时，热水温度不得超过80℃，以防换热器管
内结垢和机组老化。

◆机组内热交换器应定期吹扫，保持清洁，以保持其良好
的传热性能。

装有过滤网的机组应经常清洗过滤网，以保持回风畅通。

◆严禁多台不同型号机组共用一个控制开关控制。

◆机组冬季长时间停用时，必须采取防冻措施，以防换热
器被冻坏。

◆盘管机组最大允许工作压力为1.6MPa.
◆机组起动必须在高速档。

风机盘管机组
产品使用说明书贝莱特空调有限公司。

CERTIFICATE: CE RoHS WARRANTY: TWO YEARS电源:AC220V,50/60HZ 定时误差:<1% 负载电流:3A 精确度:±1℃ 温度设定范围:5℃-35℃ 功耗:<1W 感温元件:NTC尺寸:86*86*39mm (L*W*D)三、按键说明:开、关机键 :工作模式切换键 :时钟键 :风速切换键:增量键:减量键四、使用方法1．开、关机:通电状态下,请按“”键。

2．工作模式:请按“”键实现制冷“”、制热“”、睡眠“”等3种工作模式间的转换。

3．温度设定: 请按增量键“”或减量键“”来调整温度;温度可设置为10-35℃。

4．风速设定:按“”键,可选择风速大小,自动、高风速、中风速、低风速。

当风速处于自动运行模式,如果“室内温度”与“设置温度”相差3℃以上时,风机将高风速运行;如果相差2℃时,温控器选择风机中风速运行;如果相差1℃时,风机将低风速运行;当室温与设置温度相同时,阀门关闭,同时风机关闭(风机是否受控可选择)。

5．定时开、关机: 在关机状态下,按下“”键设定定时开机,在背光熄灭前连续按下“”键设定在12个小时内自动开机,以半小时为单位步进; 在开机状态下,按下“”键设定定时关机,在背光熄灭前连续按下“”键设定在12个小时内自动关机,以半小时为单位步进;6．菜单模式:在关机状态下,按下工作模式切换键“”4秒,温控器直接进入菜单选择模式,连续按下工作模式切换键“”可以实现屏幕下侧数值在”1,2,3,4,5,6”之间转换: ””””数值“4”—回差设置,设置开启温度与设置温度的回差。

如：在回差设定为”2”时,当温控器处于“制冷”状态且“设置温度”为20摄氏度时,制冷设备在室温超过20℃时开启,当室温下降到18℃后,制冷设备关闭;反之,当温控器处于”制热”状态时,温度上升到22℃后,制热设备关闭。

出厂默认的回差设置值为“1”。

数值“5”--温度上限设置,按“”或“”键调节,最高为40℃,默认为35℃。

通过ISO9002国际质量体系认证conformity Certification of ISO9002 Quality Management SystemBWY（WTYK）-802、803系列变压器温度控制器SERIES TRANSFORMER TEMPERATURE CONTROLLER使用说明书DESCRIPTION & OPERATION INSTRUCTIONS杭州华立仪表有限公司HANG ZHOU HUALI INSTRUMENT & METER GENERAL PLANT感谢您使用本厂产品使用前请认真阅读产品使用说明书THANKS FOR USING OUR PRODUCTSPLEASE READ THE DIRECTIONS BEFORE USE目录一、概况 (1)二、工作原理 (5)三、主要技术指标 (5)四、安装及使用 (5)五、注意事项 (10)六、附录Pt100工业铂电阻分度值表 (11)第 2 页一、概况1、温度控制器根据沈阳变压器研究所制订的JB/T6302-92《变压器用压力式温度计》标准的命名如下：2、温度控制器根据JB/T9236-2019《工业自动化仪表产品型号编制原则》的要求产品命名如下：第 3 页第 4 页二、工作原理变压器温度控制器（以下简称温控器），主要由弹性元件、毛细管、温包和微动开关组成。

当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。

BWY（WTYK）-802A、803A温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100热电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。

也可通过数显仪表，将Pt100热电阻信号转换成与计算机联网的直流标准信号（0~5V、1~5V或4~20mA）输出。
