作图题11 滑轮组作图一．作图技巧滑轮组绕线作图（1）绳子段数n 的计算方法：①距离关系确定:n ＝Sh(S 为绳端移动距离，h 为重物移动距离）；②力关系确定：F Gn 总. （2）找“起点”：根据“奇动偶定"的原则确定绳子的起点位置，即若n 为偶数，绳子从定滑轮绕起，若n 为奇数，绳子从动滑轮绕起。

二．真题精练1.(2020年西藏中考真题）如图所示，一物体静止在斜面上，图中已经画出了支持力的示意图，请画出物体受到的重力与摩擦力的示意图.【答案】 解：如图所示：【考点】重力示意图，摩擦力的示意图【解析】【解答】重力的方向始终是竖直向下的,物体受到的静摩擦力的方向与物体运动趋势的方向相反,如下图所示：【分析】物体受到的重力竖直向下;物体受到的摩擦力和物体相对运动方向相反.2.（2020年南京中考真题）如图（a)所示，空缆车随缆绳做匀速直线运动，在图（b）中画出缆车的轿厢（以方框表示）受力示意图（不计空气阻力)。

【答案】解：如图所示：【考点】弹力，重力及其大小的计算【解析】【解答】空缆车随缆绳做匀速直线运动，则轿厢也是做匀速直线运动,受力平衡，受到竖直向下的重力G和竖直向上的拉力F的作用，这两个力大小相同，作用点在轿厢的中心,示意图如图所示：【分析】作重力的示意图，力的作用点在物体几何中心上,方向竖直向下，重力用字母G表示，作绳子拉力的示意图，力的作用点在接触点上，方向指向绳子收缩的方向,用字母F表示。

3。

（2020年连云港中考真题）如图所示,物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，不计空气阻力，画出物体A的受力示意图。

【答案】解:如图所示;【考点】力的三要素及力的示意图，重力示意图【解析】【解答】物体A放在B上,在水平拉力F作用下一起向右做匀速直线运动，物体A处于平衡状态,A受到重力和支持力,从物体A的重心沿竖直向下和竖直向上分别画出重力和支持力的示意图,如图所示：【分析】物体受到的重力竖直向下,支持力和支撑面垂直.4。

杠杆与滑轮练习（作图为主）
1、画
出图
1的力F 的力臂。

2、画出图中杠杆OA 的受力力臂。

2、如图3，杠杆OA 在力F1、F2的作用下处于平衡状态，L2是力F2的力臂，在图中画出F1的力臂和力F2。

3、图甲中O 是杠杆的支点，在图中画出F1的力臂。

4、作出下图中各力的力臂。

5．如图12-4-3甲所示，用滑轮组匀速提起G ＝300N 的重物，则人拉绳子所用的力F ＝ N ，挂重物G 的绳子承受的力是 N ．(不计绳重、滑轮重以及摩擦)
6．如右图6所示，如果动滑轮重15N ，物体重465N ，则所用的拉力
是 N ．(不计绳重和摩擦)．
7．由两个动滑轮和两个定滑轮组成的滑轮组，站在地面的人用力向下拉绳，提起重为1000N
的物体．问：(1)若不计摩擦和滑轮的重，所用拉力F 是多大?
(2)若实际所用拉力F 为300N ，则动滑轮总重是多少?
(3)物体升高0.1m 时，绳子的自由端所移动的距离是多少?
9、如图7，一个绕O 点转动的杠杆，已知阻力F2的方向，以及动力F1的力臂，在图中补全F2的力臂以及动力F1。

10、在图10中画出使用滑轮组提起物体时最省力的绕绳方法。

如图11所示，用裁纸刀裁纸。

加在裁纸刀上的动力为F.支点在O 点，请在图11中画出其对应的动力臂L 。

图 2 图3。

作图题11 滑轮组作图一．作图技巧滑轮组绕线作图（1）绳子段数n 的计算方法：①距离关系确定：n ＝Sh(S 为绳端移动距离,h 为重物移动距离)；②力关系确定：F G n 总。

（2）找“起点”：根据“奇动偶定”的原则确定绳子的起点位置,即若n 为偶数,绳子从定滑轮绕起,若n 为奇数,绳子从动滑轮绕起。

二．真题精练1.（西藏中考真题）如图所示,一物体静止在斜面上,图中已经画出了支持力的示意图,请画出物体受到的重力与摩擦力的示意图。

【答案】 解：如图所示：【考点】重力示意图,摩擦力的示意图【解析】【解答】重力的方向始终是竖直向下的,物体受到的静摩擦力的方向与物体运动趋势的方向相反,如下图所示：【分析】物体受到的重力竖直向下；物体受到的摩擦力和物体相对运动方向相反。

2.（南京中考真题）如图（a）所示,空缆车随缆绳做匀速直线运动,在图（b）中画出缆车的轿厢（以方框表示）受力示意图（不计空气阻力）。

【答案】解：如图所示：【考点】弹力,重力及其大小的计算【解析】【解答】空缆车随缆绳做匀速直线运动,则轿厢也是做匀速直线运动,受力平衡,受到竖直向下的重力G和竖直向上的拉力F的作用,这两个力大小相同,作用点在轿厢的中心,示意图如图所示：【分析】作重力的示意图,力的作用点在物体几何中心上,方向竖直向下,重力用字母G表示,作绳子拉力的示意图,力的作用点在接触点上,方向指向绳子收缩的方向,用字母F表示。

3.（连云港中考真题）如图所示,物体A放在B上,在水平拉力F作用下一起向右做匀速直线运动,不计空气阻力,画出物体A的受力示意图。

【答案】解：如图所示；【考点】力的三要素及力的示意图,重力示意图【解析】【解答】物体A放在B上,在水平拉力F作用下一起向右做匀速直线运动,物体A处于平衡状态,A受到重力和支持力,从物体A的重心沿竖直向下和竖直向上分别画出重力和支持力的示意图,如图所示：【分析】物体受到的重力竖直向下,支持力和支撑面垂直。

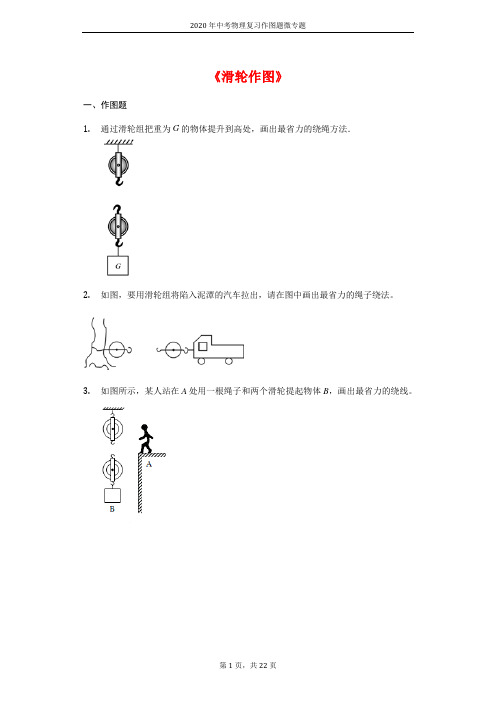

《滑轮作图》一、作图题1.通过滑轮组把重为G的物体提升到高处，画出最省力的绕绳方法．2.如图，要用滑轮组将陷入泥潭的汽车拉出，请在图中画出最省力的绳子绕法。

3.如图所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线。

4.如图，有三个滑轮，请在图中画出最省力且又能改变动力方向的绳子绕法。

5.根据题中所给出的滑轮，请在图中用划线方法画出绕法。

(要求所给的滑轮都利用)6.请在图中画出滑轮组最省力的绕法．7.用图示的滑轮组提升重物，请画出绳子两种绕法。

8.人站在地面上用滑轮组提起物体B，画出图的绕线方式。

9.按照要求画出图中所示滑轮组的穿绳情况．(滑轮重和摩擦不计)要求F=1G.410.小阳站在地面上，要利用两个滑轮组装成的滑轮组将重物提升到楼上。

请在图中画出最省力的滑轮组绕绳方法。

11.请你在如图中画出用滑轮组提升重物的最省力的绕绳方法。

12.如图，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法．13.请在图中画出最省力的绕绳方法．14.图中，小明在三楼上利用滑轮组提升一重物，请在图中画出最省力的绕线方法。

15.在图中，人站在地面上使用滑轮，画出绕线方法．16.在图中用线代表绳子，将两个滑轮连成省力的滑轮组，要求人用力往下拉绳使重物升起．17.如图所示，画出滑轮组最省力的绳子绕法。

18.为了探究滑轮组的机械效率是否与滑轮组中细绳的绕法有关，根据探究目的测算出如图所示的滑轮组的机械效率后，请你在图乙中画出下一步实验所需的组装图。

19.如图所示，用滑轮组提升物体，请画出最省力的绳子绕法。

20.利用如图所示的滑轮组，用300N向下的拉力将重为900N的物体匀速提升到高处(绳、滑轮的自重及摩擦不计)，请画出滑轮组上绳的绕法。

21.滑轮组最省力的绕法22.在图中画出站在地面的人要吊起物体的最省力的绳子绕法。

答案和解析1.【答案】解：由图可知，该滑轮组由一个定滑轮和动滑轮组成；要最省力，应由3段绳子承担物重，应从动滑轮上面的挂钩开始依次绕绳子，如图所示：【解析】滑轮组最省力问题：最省力时绳子段数n与滑轮个数的关系是：；若n为偶数，绳子固定端在定滑轮上；若n为奇数，绳子固定端在动滑轮上；即：“奇动偶定”．此题主要考查滑轮组承担物重绳子股数，滑轮组的绕线方法不同，拉力的方向不同，达到省力程度也不同，绳子股数越多越省力．2.【答案】解：最省力的绕法是绕过动滑轮的绳子股数n与滑轮总个数之间的关系是：；由“奇动偶定”确定绕法。

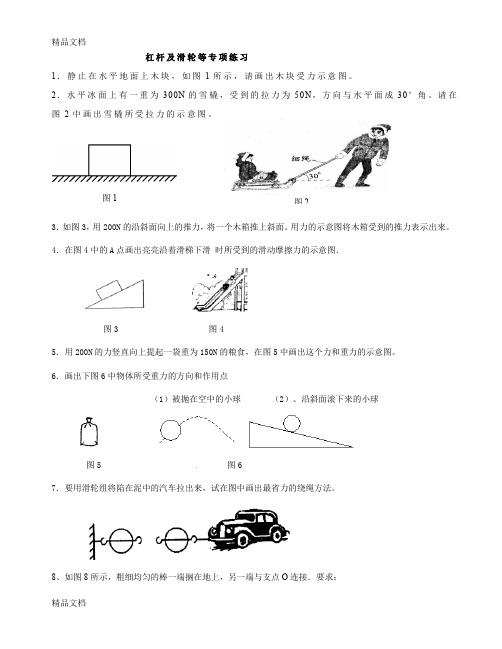

杠杆及滑轮等专项练习1．静止在水平地面上木块，如图1所示，请画出木块受力示意图。

2．水平冰面上有一重为300N 的雪橇，受到的拉力为50N ，方向与水平面成30°角。

请在图2中画出雪橇所受拉力的示意图。

3．如图3，用200N 的沿斜面向上的推力，将一个木箱推上斜面。

用力的示意图将木箱受到的推力表示出来。

4．在图4中的A 点画出亮亮沿着滑梯下滑 时所受到的滑动摩擦力的示意图．图3 图4 5．用200N 的力竖直向上提起一袋重为150N 的粮食，在图5中画出这个力和重力的示意图。

6．画出下图6中物体所受重力的方向和作用点（1）被抛在空中的小球 （2）、沿斜面滚下来的小球图5 图67．要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法。

8、如图8所示，粗细均匀的棒一端搁在地上，另一端与支点O 连接．要求：第10题图13图14 （1）作出地面对棒的支持力和棒所受重力的示意图（2）画出重力的力臂9、如图9所示，是一个Z 形杠杆，请在图中画出力F 对支点O 的力臂L 。

10. 如图，请画出图中物块A 对斜面的压力及A 受到的重力的示意图。

11．如图，在图中画出最省力的绕线方式，若不计滑轮自重与摩擦。

12．如图，是一种常见的活塞式抽水机示意图，请在图中画出手柄所受动力F 1的力臂及阻力F 2。

13. 如图13所示，排球离开手后仍在空中继续飞行。

不考虑空气阻力，请画出排球的受力示意图。

14.在图14中画出使杠杆OA 平衡时最小动力F 1的方向和阻力F 2的力臂l 2．15、一位同学站在地面上，要利用如图15所示的滑轮组提升重物，已知物重1000牛，而绳子最多只能承受400牛的拉力。

请你通过计算帮他在图中画出符合要求的绳子绕法。

16.如图杠杆水平平衡.当两球同时以相同的速度向O 点滚动时(m 1＞m 2)，杠杆将（ ）A.保持平衡B.左边下偏C.右边下偏D.三种情况都有可能图8 图9图15图17．用一个重10N 的动滑轮提起重100N 的物体，实际工作时的拉力大小（ ）A ．可能等于55NB ．一定等于55NC ．一定大于55ND ．可能小于55N18如图a 和b 所示，弹簧秤的示数各是多少？图18a 图18b19．如图所示，把质量为m 的半球体沿竖直方向切成质量相等的A 、B部分后，它们在水平力F 的作用下紧贴竖直墙壁保持静止状态，则块B 受到的摩擦力大小及方向分别为（ ）A F ，竖直向上B F +1/2 mg ,竖直向下C 1/2 mg ,竖直向上D mg ,竖直向下20．如图，等臂杠杆处于水平静止状态，若杠杆本身的重力和摩擦力均忽略不计，则拉力 F 与物重G 的关系是：( ) A .F ＞G B .F ＝G C .F ＜G D .无法确定21．起重机的钢绳上吊着一个重为G 的物体，空气阻力不计，当物体停在空中时，钢绳的拉力是F 1；当物体以2m/s 的速度匀速上升时，钢绳的拉力是F 2；当使物体以2m/s 的速度匀速下降时，钢绳的拉力是F 3，那么下列关系式中正确的是（ ）A F 1=G 、F 2>G 、F 3<GB F 2>F 1>G 、F 3<GC F 1=F 2=F 3=GD F 1>G,F 2>G 、F 3<G22、一把杆秤不计自重，提纽到秤钩距离是4cm ，秤砣质量250g ．用来称质量是2kg 的物体，秤砣应离提纽多远，秤杆才平衡？若秤杆长60cm ，则这把秤最大能称量多少kg 的物体？23．如图所示装置,绳重及摩擦不计.⑴ 请利用图示的3个滑轮,补画该滑轮组完整的绕线.第19题第20题⑵ 若物重为50N 时,绳端需用20N 的拉力才能使物体匀速上升,则将重为90N 的物体匀速提升,绳端需用多大的拉力？⑶ 如果绳子能承受的最大拉力为60N,那么该滑轮组最大可吊起多重的物体？33、如图6—16所示，一轻杆AO 可绕固定转轴O 转动，A 端悬挂一盏电灯，当绳子AB 使杆处于图中所示的位置时，AB 长为4m ，OB 长为3m ，绳子拉力为30N ，求灯重．24、小科在观看2009世界冰壶锦标赛时猜想：冰壶在冰面上的滑行距离，除了与离手时的速度大小、接触面的粗糙程度有关外，还可能与质量有关。

中考物理一轮复习专题11 简单机械—杠杆、滑轮一、单选题1．2021年12月26日，神舟十三号航天员叶光富、翟志刚先后从天和核心舱成功出舱。

期间，驻守舱内的航天员王亚平配合地面操控机械臂，支持两名出舱航天员开展舱外作业。

如图所示，机械臂真实模拟人的手臂灵活转动，具有抓住、拉回、锁死等功能。

下列工具在使用中与机械臂属于同一类杠杆的是（）A．核桃钳B．撬钉子的羊角锤C．钓鱼竿D．托盘天平2．在不考虑摩擦的前提下，使用下列简单机械一定能省力的是（）A．滑轮B．杠杆C．轮轴D．斜面3．如图所示，各种装置在正常使用过程中都可视为杠杆，其中属于省力杠杆的是（）A．用瓶起子开瓶盖B．用镊子夹砝码C．用钓鱼竿钓鱼D．用筷子夹食品4．一根轻质杠杆，在左右两端分别挂上300N和400N的重物时，杠杆恰好水平平衡。

若将两边物重同时减少50N，则杠杆（）A．左端下沉B．右端下沉C．仍然平衡D．无法确定5．如图所示，一块厚度、密度均匀的长方形玻璃板平放在水平地面上，分别用竖直向上的拉力F甲、F乙拉在长短不同的两端的中央位置，使该端抬离地面，下列说法正确的是（）A．F甲>F乙，因为甲方法的动力臂短B．F甲<F乙，因为乙方法的动力臂长C．F甲>F乙，因为乙方法的阻力臂短D．F甲=F乙，因为动力臂都是阻力臂的2倍二、多选题6．下列几种生活中常用的工具都是杠杆。

正常使用时属于省力杠杆的是（）A．用园艺剪修枝B．用食品夹取食物C．用核桃夹夹核桃D．用钢丝钳剪钢丝7．对如图所示的几种简单机械，下列说法中不正确的是（）A．图中OA是阻力臂B．图中所示的装置可省一半力C．装置是一种等臂杠杆D．汽车驾驶盘也是一种简单机械8．如图所示的工具中，属于费力杠杆的是（）A．老虎钳B．瓶盖起子C．筷子D．食品夹9．如图所示，一架无人机通过动滑轮将重20N的货物从深5m的井底拉至井口。

若无人机竖直向上匀速飞行的速度为0.4m/s，对绳子的拉力为12N。

人教版初中物理八年级下学期杠杆滑轮作图题专题一、作图题（共19题；共100分）1.如图所示，杠杆OB可绕O点转动，请作出物体A所受重力的示意图和使杠杆在图示位置平衡的最小力F（保留作图痕迹）。

【答案】解：如图所示：【解析】【解答】要想作出杠杆平衡时的最小力，需要找到最长的动力臂，则连接OB，即是最长的动力臂，斜向上作动力臂的垂线，即最小力F。

物体A的重力方向竖直向下，作用点在重心，如图所示：【分析】动力臂为支点到动力作用线的距离，阻力臂为支点到阻力作用线的距离，固定不动的点为支点。

2.如图所示。

⑴画出拉力F1的力臂l1；⑵画出重物G对杠杆的拉力F2的示意图，并画出F2的力臂l2。

【答案】如图所示：【解析】【解答】（1）由图可知，杠杆的支点为O，反向延长拉力F1画出力的作用线，然后过支点O做拉力F1的垂线段，即为其力臂L1；（2）重物G对杠杆的拉力F2的作用点在杠杆上，方向竖直向下；过支点O作F2的作用线的垂线段，即为力臂L2；如图所示：【分析】（1）过支点O做拉力F1的垂线段即为其力臂L1；（2）过支点O作F2的作用线的垂线段即为力臂L2.3.请用直尺和铅笔画出如图所示杠杆的动力臂和阻力臂。

【答案】如图所示：【解析】【解答】分别反向延长动力F1和阻力F2的作用线，然后分别过支点O作力F1和F2作用线的垂线段，即为动力臂和阻力臂L1、L2；如图所示：【分析】利用力臂的画法画出即可.4.如图，画出使杠杆ABC平衡时的阻力F2和最小动力F1的示意图。

【答案】【解析】【解答】①连接OC就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力；②B为阻力作用点，阻力F2的方向竖直向下；如下图所示：【分析】根据杠杆平衡的条件，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长.5.如图是抽水机手柄示意图，画出F1和F2的力臂。

滑轮经典练习题(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、作图题1、用如图所示的滑轮组提升重物，要求绳子自由端移动的速度是物体上升速度的2倍，请在图上画出绕线的方法．2、用滑轮组提升重物，请在图中画出拉力F＝G/3的绳子的绕法．（不计动滑轮、绳重和摩擦）3、一根绳子能承受的最大拉力为500牛，一个人站在地上，想用这根绳子提起1800牛的重物，请在图下右中画出绳子的绕法。

二、填空题4、如图7所示，升旗杆顶部有一个滑轮，使用此滑轮的最大好处是________________。

5、图所示，用甲、乙两个不同的滑轮把同一货物提到同一高度，使用滑轮能够省力,使用滑轮机械效率较高。

6、如右图所示，一物体重500N，滑轮重、绳重和摩擦均忽略不计，要拉起这个物体甲图中需____N拉力，乙图中需____N拉力。

7、如图所示的滑轮是________滑轮，观察图中弹簧测力计的示数，可以知道使用这种滑轮可以改变_______，不能______。

8、如图所示，物体重为100N，在水平拉力F的作用下，1秒钟内匀速前进2米，此时弹簧测力计的示数为10N （不计滑轮重及滑轮间的摩擦），则拉力F为 N，绳子自由端移动的速度为 m/s，物体所受摩擦阻力为 N。

若以动滑轮为参照物，物体是。

9、用如图3—1所示装置拉同一物体，在同一水平面上做匀速直线运动，已知物重40 N，摩擦力为10 N，则F1= N；F2 = N。

10、用滑轮组将一个重为5N的物体匀速提升10cm，由图13可知，绳端受到的拉力F为 N，则动滑轮重 N，绳端移动的距离s为 cm。

.11、如右图所示，滑轮A是________滑轮，它的作用是___ _ ____；B是________滑轮，若地面对物体的阻力是200N，不计滑轮重量和摩擦，则作用在绳子自由端的拉力F＝_____N，可使物体匀速移动。

12、如图是现代家庭经常使用的自动升降衣架的结构示意图，它可以很方便晾起洗好的衣服，取下晒干的衣服，其实就是通过一些简单机械的组合来实现此功能。

《滑轮》练习题精选〔含答案〕一、单项选择题1.如下图，工人用300N的力将重500N的物体匀速提升2m，共用了10秒，假设在此过程中忽略绳重和摩擦，以下说法正确的选项是()A. 绳子自由端移动的距离是4mB. 动滑轮的重是50NC. 绳子自由端移动的速度为0.6m/s D. 绳子自由端移动的速度为0.4m/s2.如下图，通过滑轮组匀速拉动水平地面上的物体(不计滑轮重及摩擦)，假设物体重为100N，物体运动时与地面的摩擦力为40N，那么拉力F的大小为()A. 20NB. 50NC. 60ND. 70N3.物体重G=200N，滑轮重为20N，要使物体匀速上升1m，不计摩擦，那么()A. F=420N，滑轮向上移动0.5mB. F=420N，滑轮向上移动2mC. F=110N，滑轮向上移动0.5m D. F=110N，滑轮向上移动2m4.如下图，物体A，B的重分别为20N、10N，滑轮重和滑轮与绳子之间的摩擦忽略不计，此时物体A在水平面上向右作匀速直线运动，假设用力F向左拉物体A，使物体A向左作匀速直线运动，那么()A. F=20NB. F=10NC. F=5ND. F=30N5.用如下图的工具提升相同重物G，(不计摩擦，不计绳、滑轮和杠杆重)最省力的是()A. B. C. D.6.如下图，用完全相同的四个滑轮和两根细绳组成甲、乙两个滑轮组，在各自的自由端分别施加F1和F2的拉力，在相同时间内将相同的重物竖直匀速提升相同的高度(不计绳重、轮重和一切摩擦)。

以下说法正确的选项是()A. 拉力F1小于拉力F2B. 甲绳子自由端移动速度小于乙绳的C. 甲、乙两滑轮组均属于费力的机械D.甲、乙两滑轮组绳子自由端移动的距离相等7.用相同的滑轮组装成如下图的滑轮组，用它们提起相同的物体时最省力的绕绳方法是()A. B. C. D.8.小宇同学想用10N的力提起重20N的物体，以下简单机械中(不计机械重及摩擦)，不可以使用的是()A. 一个定滑轮B. 一个动滑轮C. 杠杆D. 一个动滑轮和一个定滑轮组成的滑轮组二、填空题9.如图，工人利用滑轮组将200N的重物匀速向上提升到2m高的平台上，那么他所用的拉力为______N，绳子自由端向下移动的距离为______m.(不计绳重、动滑轮重及摩擦)10.如下图，图甲不计滑轮重与摩擦，匀速提升重30N的物体，弹簧测力计的示数F=______N，图乙杠杆水平平衡，那么A、B两物体对杠杆的拉力大小关系是F A=______F B。

力，杠杆，滑轮作图一、作图题（共20题；共100分）1.21．（2015•滨州）一束光线从空气中斜射入玻璃砖（如图）．请在图中画出进入玻璃的折射光线．如图，在图中画出被投出去的篮球受到重力的示意图．2.（2017•吉林）请在图中画出苹果受到重力的示意图．3.2015•黔西南州）如图所示，一正方体物块在光滑斜面上下滑，作出物块的受力示意图．4.22.（2015•丹东）如图所示，一个足球静止在水平地面上，请画出它受力的示意图5.27.（2015•怀化）如图所示，一个小球静止于水平地面上，请你在图中画出小球受到的重力和支持力的示意图6.如图所示，用网袋把足球挂在竖直墙壁上，画出球受到墙壁支持力F的示意图。

7.（2015•乌鲁木齐）请在图中画出细线对小球的拉力F．8.24.（2015•常州）小明乘坐电梯从五楼到一楼，当电梯匀速下降时，请在图中画出小明受到所有力的示意图9.22．（2015•张家界）如图所示，在某些喷泉景观中，石球能在喷泉上方滚动，请在简图中画出石球受到的重力示意图10.（2015•黔南州）如图是一种活塞式抽水机示意图，请在图中画出手柄所受动力F1的力臂及阻力F2．11.16.（2015•日照）如图所示，轻质杠杆可绕O点在竖直面内旋转，画出使杠杆保持平衡的最小力F1的示意图和对应的力臂L112.（2015•攀枝花）如图所示，一小车水平向右匀速运动，在车厢顶部用细绳竖直悬挂一个小球，小球与竖直车厢壁刚好接触．作出小车向右匀速运动时小球受力的示意图．13.画出图所示拉力F的力臂L。
