作图题11 滑轮组作图一．作图技巧滑轮组绕线作图（1）绳子段数n 的计算方法：①距离关系确定:n ＝Sh(S 为绳端移动距离，h 为重物移动距离）；②力关系确定：F Gn 总. （2）找“起点”：根据“奇动偶定"的原则确定绳子的起点位置，即若n 为偶数，绳子从定滑轮绕起，若n 为奇数，绳子从动滑轮绕起。
二．真题精练1.(2020年西藏中考真题）如图所示，一物体静止在斜面上，图中已经画出了支持力的示意图，请画出物体受到的重力与摩擦力的示意图.【答案】 解：如图所示：【考点】重力示意图，摩擦力的示意图【解析】【解答】重力的方向始终是竖直向下的,物体受到的静摩擦力的方向与物体运动趋势的方向相反,如下图所示：【分析】物体受到的重力竖直向下;物体受到的摩擦力和物体相对运动方向相反.2.（2020年南京中考真题）如图（a)所示，空缆车随缆绳做匀速直线运动，在图（b）中画出缆车的轿厢（以方框表示）受力示意图（不计空气阻力)。
【答案】解：如图所示：【考点】弹力，重力及其大小的计算【解析】【解答】空缆车随缆绳做匀速直线运动，则轿厢也是做匀速直线运动,受力平衡，受到竖直向下的重力G和竖直向上的拉力F的作用，这两个力大小相同，作用点在轿厢的中心,示意图如图所示：【分析】作重力的示意图，力的作用点在物体几何中心上,方向竖直向下，重力用字母G表示，作绳子拉力的示意图，力的作用点在接触点上，方向指向绳子收缩的方向,用字母F表示。
3。
（2020年连云港中考真题）如图所示,物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，不计空气阻力，画出物体A的受力示意图。
【答案】解:如图所示;【考点】力的三要素及力的示意图，重力示意图【解析】【解答】物体A放在B上,在水平拉力F作用下一起向右做匀速直线运动，物体A处于平衡状态,A受到重力和支持力,从物体A的重心沿竖直向下和竖直向上分别画出重力和支持力的示意图,如图所示：【分析】物体受到的重力竖直向下,支持力和支撑面垂直.4。
2020春人教版八年级下册物理定滑轮、动滑轮、滑轮组知识总结与练习题（含答案）知识点一：定滑轮（1）实质：是一个等臂杠杆。
支点是转动轴，动力臂和阻力臂都等于滑轮的半径。
（2）特点：不能省力，但可以改变力的方向。
知识点二：动滑轮（1）实质：是一个动力臂是阻力臂2倍的省力杠杆。
支点是上端固定的那段绳子与动滑轮相切的点，动力臂是滑轮的直径，阻力臂是滑轮的半径。
（2）特点：能省一半的力，但不能改变动力的方向，且多费一倍的距离。
知识点三：滑轮组（1）连接：两种方式，绳子可以先从定滑轮绕起，也可以先从动滑轮绕起。
（2）作用：既可以改变力的大小又可以改变力的方向，但是费距离。
（3）省力情况：F=（G+G动）/n；绳子自由端移动的距离s=nh，其中n是绳子的段数，h是物体移动的高度。
知识点四：轮轴和斜面（1）轮轴：实质是可以连续旋转的杠杆，是一种省力杠杆。
轮和轴的中心是支点，作用在轴上的力是阻力F2，作用在轮上的力是动力F1，轴半径r，轮半径R，则有F1R=F2r，因为R>r，所以F1<F2。
（2）斜面：是一种省力机械。
斜面的坡度越大，省力越多。
【能力提升】一、选择题1．如图所示的滑轮匀速提升重物，那么（）A．F1方向的拉力最小 B．F2方向的拉力最小C．F3方向的拉力最小 D．三个方向的拉力都一样大2.使用滑轮组可以达到的目的是（）A．省力而且一定能改变力的方向 B．省力但不可能改变力的方向C．省力而且能省距离 D．能省力而且也可以改变力的方向3.小明用如图所示的滑轮组，将重为1.5N的物体匀速提升到一定高度，在此过程中，手拉力的大小实际应该是（）A．小于0.75N B．等于0.75NC．大于0.75N D．等于0.5N4.如图所示，用下列装置提升同一重物，若不计滑轮自重及摩擦，则最省力的是（）二、填空题1．定滑轮实质是_____杠杆，使用定滑轮可以改变_____，但它不能省力。
动滑轮实质是_____的杠杆，使用动滑轮可以省力，但_______改变力的方向。

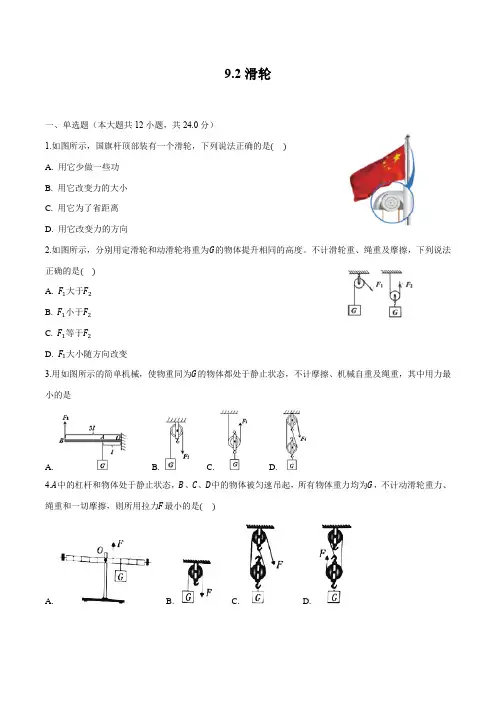

9.2滑轮一、单选题（本大题共12小题，共24.0分）1.如图所示，国旗杆顶部装有一个滑轮，下列说法正确的是()A. 用它少做一些功B. 用它改变力的大小C. 用它为了省距离D. 用它改变力的方向2.如图所示，分别用定滑轮和动滑轮将重为G的物体提升相同的高度。
不计滑轮重、绳重及摩擦，下列说法正确的是()A. F1大于F2B. F1小于F2C. F1等于F2D. F1大小随方向改变3.用如图所示的简单机械，使物重同为G的物体都处于静止状态，不计摩擦、机械自重及绳重，其中用力最小的是A. B. C. D.4.A中的杠杆和物体处于静止状态，B、C、D中的物体被匀速吊起，所有物体重力均为G，不计动滑轮重力、绳重和一切摩擦，则所用拉力F最小的是()A. B. C. D.5.A，B两种实心物体的质量与体积的关系如图甲所示，把体积相等的A，B物体挂在滑轮组下，若要使它们处于静止状态，则图乙的虚线框内悬挂B物体的个数是(不计摩擦和滑轮的自重)()A. 1个B. 2个C. 3个D. 46.如图所示，图中的甲、乙两个物体处于静止状态。
甲、乙两个物体质量比为4：5，不计绳重、轮重和摩擦。
则下列说法正确的是()A. 乙物体会绳被提起B. 绳的拉力与甲的重力之比为1：3C. 乙对水平地面的压力和乙的重力之比为3：4D. 若甲的质量是乙的2倍，则乙对地的压力为零7.小明用图中装置提升重为400N的物体，不计摩擦、绳重和滑轮自重，下列说法正确的是()A. 物体匀速上升时，人对绳子的拉力为200牛B. 人将绳子拉过1米，物体也上升1米C. 两个滑轮均为定滑轮D. 使用该装置不但能省力，还能省距离8.用如图所示的四种方式匀速提升同一物体(不计机械自重和摩擦)，其中最费力的是()A. B. C. D.9.下图是使用简单机械匀速提升同一物体的四种方式(不计机械重和摩擦)，其中所需动力最小的是()A. B. C. D.10.如图所示的滑轮组，每个滑轮重50N，用这个滑轮组把质量为40kg的重物在2s内匀速提升2m，不计绳重和摩擦，下列说法中不正确的是(g=10N/kg)()A. 作用在绳自由端的拉力F为150NB. 重物的速度是1m/sC. 绳子自由端移动的距离为6mD. 绳子自由端的速度是2m/s11.在下列轻质的简单机械中，用10N的拉力能将重15N的物体竖直提起的可能是()①一个定滑轮②一个动滑轮③杠杆A. ①和②B. ①和③C. ①②③D. ②和③12.如图所示A和B叠放在水平地面上，同时用细绳通过光滑轻滑轮相连。
人教版初中物理八年级物理下册第十二章《滑轮》练习卷学校：__________ 姓名：__________ 班级：__________ 考号：__________题号一二三四五六总分得分评卷人得分一、选择题1．工人用如图所示的滑轮组提升重物，在10s 内将200N 的物体匀速提升2m, 已知工人的拉力为80N。
则下面说法中错误．．的是............................................................................. （）A．所做有用功是400J；B．工人所做的总功是480J；C．工人做功的功率是48W；D．滑轮组的机械效为62.5％。
2．如图（不计绳重与摩擦，且动滑轮G 动小于物重G），用它们分别将重相同的甲、乙两物体匀速提升相同的高度，所用的拉力分别为 F 甲、F乙，它们的机械效率分别η甲、η乙。
则下列关系正确的是（）A．F 甲＜F 乙B．F 甲＞F 乙C．η甲＜η乙D．η甲＝η乙3．如图所示，在大小为500 N 的拉力 F 作用下，滑轮组将800 N 的重物提升了l m。
在此过程中................................................................................................................................. （）A．做的有用功是500 J B．做的总功是800 JC．滑轮组的机械效率是62.5％D．滑轮组的机械效率是80％4．小明用两个相同的滑轮组成不同的滑轮组（如图所示），分别将同一物体匀速提高到相同高度，滑轮组的机械效率分别为η1、η2。
下列关系................................................. （）正确的是（忽略绳重及摩擦）A．F1 > F 2，η1 ＝η2B．F1 > F 2，η1 > η2C．F1 < F 2，η1 ＝η2D．F1 < F 2，η1 > η2评卷人得分二、填空题5．现在地震时有发生，于是人们开始重视加固维修房屋，常常可以看到图示的场景。
类型一：杠杆和力臂的作图1.）请画出图中力F的力臂，并以“l”表示。
答案：2、画出图中动理F₁的力臂l₁。
答案：3.如图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂l。
答案：4、如图所示是一种抽水马桶水箱自动上水装置的示意图。
当水箱内的水达到一定高度时，浮标带动杠杆AOB压住入水口，停止上水。
请在图中画出动力F₁、阻力F₂和动力臂l₁。
答案：类型二：杠杆最小力作图1、旅行箱在拉力作用下静止于图示状态，O点为旅行箱的重心，A为拉力的作用点，请在图中画出旅行箱的重力以及最小拉力F的示意图。
答案：2、如图所示，工人师傅想用最省力的方法把一个油桶推上台阶，此时油桶可相当于一个杠杆。
请你在图中作出杠杆的支点O和最小动力F的示意图。
答案：3.如图所示，用一根硬棒搬动一个石块，棒的上端A是动力的作用点，若要用最小的力搬动石块，请标出杠杆的支点O，并画出最小动力F的示意图。
答案：4、如图甲是教室里的学生座椅，乙图是它的侧面简图，要在C点用最小的力F使座椅绕A开始逆时针转动，请在图乙中画出：①F的力臂；②F的示意图。
答案：类型三：滑轮及滑轮组作图1、如图所示，轻质动滑轮处于平衡状态。
请在图中画出物体所受的重力（体现动滑轮省力)，同时标出支点O并画出拉力F对应的力臂l答案：2、如图所示，用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法。
答案：3、一个工人站在地面上，使用如图所示的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉，请你用笔画线代替绳子，画出滑轮组最省力的绕绳方法。
答案：类型四、重力示意图1、画出图中旋转物体M所受重力的示意图。
答案：2、如图所示，用细线将小球悬挂在竖直墙壁上,请画出小球所受细线拉力及小球对墙壁压力的示意图。
答案：3、如图所示，用力把一个物体压在竖直的墙壁上使其静止，请画出物体所受摩擦力的示意图。
答案：4、小夏用天平测量物体A的质量(如图26所示)，请在图中画出物体A对天平托盘的压力F,要求包含力的三要素。
八年级物理滑轮；滑轮组同步练习一、填空题1. 使用__________滑轮不省力，但可以改变力的方向，使用__________滑轮能省一半力。
2. 定滑轮实质上是一个__________杠杆，动滑轮实质上是一个_________杠杆。
3. 如下图，滑轮A是__________滑轮，它的作用是__________，滑轮B是__________滑轮，它的作用是__________。
整个装置叫__________，它的作用是__________，假设G=200N，不计绳重和摩擦，则作用在绳子自由端的拉力F=__________N时可使重物G匀速上升。
4. 如下图，绳子与滑轮重不计，物体处于静止状态，如果m1=5kg，则m2应等于_____ kg。
5. 如下图，当弹簧测力计A的读数为5N时，弹簧测力计B的读数是N，滑轮和重物的总重为N。
6. 如下图，物体A重为20N，滑轮重为1N，绳子重不计，弹簧测力计的示数为25N，则物体B的重为N。
7. 如下图，物体重为40N，动滑轮、弹簧测力计和绳重不计，在滑轮组静止时，A、B、C三个弹簧测力计的示数分别为N、N、N。
8. 如上图所示A物体重为20N，物体受到的水平面的摩擦力为A重的0.2倍，假设不计动滑轮的重及动滑轮与绳子之间的摩擦，拉力F＝N。
9. 如下图重为30N的A物体，在力F的作用下沿水平地面做匀速直线运动，此时弹簧测力计的读数为8N，则拉力F为N，A物体受到的滑动摩擦力为N。
二、选择题10. 以下关于滑轮组的说法中正确的选项是〔〕A. 使用定滑轮能省力B.使用动滑轮可以改变力的方向C. 使用滑轮组既可以省力又可以省距离D.使用滑轮组既可省力，又可改变力的方向11. 用一个动滑轮和一个定滑轮组成的滑轮组，不考虑滑轮重和摩擦用这个滑轮组提起重物时〔〕A. 动滑轮半径越大越省力B. 动滑轮半径越小越省力C. 定滑轮半径越大越省力D. 用力的大小跟滑轮半径大小无关12. 如下图，用三个滑轮分别拉同一个物体，沿同一水平面做匀速直线运动，所用的拉力分别是F1、F2、F3，比拟它们的大小应是〔〕A. F1＞F2＞F3B. F1＜F2＜F3C. F2＞F1＞F3D. F2＜F1＜F313. 〔07〕同一物体沿一样水平地面被匀速移动〔如以下图〕，拉力分别为F甲、F乙、F丙，不计滑轮与轻绳间的摩擦，比拟它们的大小，则A. F甲＜F乙＜F丙B. F甲＞F乙＞F丙C. F甲＞F乙=F丙D. F甲=F乙＞F丙14. 〔07〕如图是滑轮的两种用法，以下说法中正确的选项是A. 甲是动滑轮，使用时不能省力B. 乙是动滑轮，使用时可以省力C. 甲是定滑轮，使用时可以省力D. 乙是定滑轮，使用时不能省力15. 学校国旗的旗杆下有一个滑轮，升旗时往下拉动绳子，国旗就会上升，对该滑轮的说法，正确的选项是〔〕A. 这是一个动滑轮，可省力B. 这是一个定滑轮，可省力C. 这是一个动滑轮，可改变力的方向D. 这是一个定滑轮，可改变力的方向16. 利用两个定滑轮、两个动滑轮一根不易折断的绳子，组成滑轮组，如果所用的拉力是100N，用这个滑轮组在不计摩擦和滑轮重力时，最多能吊起的物体的重力是〔〕A. 400NB. 100NC. 500ND. 800N17. 用滑轮组提升重物时，当绳子的自由端拉下2m，物体升高的高度是0.5m，被提升的重物的质量20kg，假设不计动滑轮重和摩擦阻力，则拉绳子的力为〔〕A. 40NB.49NC.98ND.5N18. 假设要用30N的力刚好提起40N的物体，以下简单机械中可以采用的是〔不计机械本身重和摩擦〕A. 一个定滑轮B. 一个动滑轮C. 杠杆D. 一个滑轮组19. 如下图重为20N 的物体B ，在水平拉力的作用下做匀速直线运动，这时弹簧测力计的示数为6N ，则物体B 所受到的摩擦力为〔〕A. 6NB. 12NC. 0ND. 无法确定三、作图题20. 〔2分〕如下图，请你画出利用滑轮组向下用力提起木箱的绕绳方法。
2023年安徽省物理中考一轮总复习12--滑轮（组）一、填空题1．（2022九上·安徽期中）如图所示，小华和小丽握紧两根较光滑的木棍，相距一定的距离站稳后，小王将绳子的一端系在其中一根木棒上，然后依次将绳子绕过两根木棍，在O点处拉绳子的另一端，用很小的力便能拉动它们。
如果不计绳重和摩擦，小王施加的力为10N，在木棍不动的情况下，小丽承受的拉力为N。
2．（2022九上·蒙城月考）用如图所示滑轮组匀速提升重为200N的物体，人对绳的拉力为125N，不计绳重和摩擦，滑轮组的机械效率为。
如果人的体重为600N，绳子可承受最大拉力为800N，他用此滑轮组能提升的最大物重为N。
3．（2022八下·芜湖期末）如图所示，滑轮的重力为100N，用该滑轮把重力为300N的物体匀速提升。
若不计绳重和摩擦，则拉力F=N，该滑轮的机械效率η=。
4．（2022八下·临泉期末）如图所示，物体A和B所受重力都为40牛，其中图为定滑轮（选填“（a）”或“（b）”），作用是。
若不考虑滑轮重力和绳子的摩擦，当竖直用力分别匀速提起物体A和B时，力F A大小为牛5．（2022八下·蚌埠期末）如图所示，在每周一学校的升旗仪式上，当升旗手缓缓向下拉绳子时，国旗就会徐徐上升，这是由于旗杆顶部有一个定滑轮，使用该滑轮的好处是。
其实质是杠杆。
6．（2022八下·颍州期末）用如图装置拉动物体A，使重200N的物体在6s内沿水平面匀速移动了3m，若A受到地面的摩擦力为45N，作用在绳子上的拉力F为30N，则拉力F的功率为W，该装置的机械效率约为。
7．（2022八下·芜湖期末）如图所示，吊篮的重力为300N，动滑轮总重力为50N，定滑轮总重力为30N，人的重力为500N，人在吊篮里拉绳子使吊篮匀速向上运动，此时人拉绳子的力为。
8．（2022八下·亳州期末）如图所示，物体置于水平桌面上，装置保持静止，物体重，物体重。
专题四作图题作图题类型一光学作图题命题点1光的反射和折射作图1．(2020·金沙县校级模拟)如图所示，一束光线从空气射入水中，在空气和水的分界面上同时发生反射和折射。
请在图中作出反射光线且标出反射角的大小，并大致作出折射光线。
2．如图所示，一条光线从透明玻璃砖的一面垂直入射，玻璃砖的截面为等腰三角形，顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。
3．(2020·黔西南州中考)如图，装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币在C处。
画出人眼看到硬币的光路图。
命题点2平面镜成像作图4．(2020·遵义二模)如图所示，请在图中作出AB在平面镜中的像A′B′。
5．画出图中点光源S发出的光线经平面镜反射后过P点的光路。
命题点3透镜三条特殊光线作图6．(2020·织金县期末)如图所示，请画出入射光线a、b、c经过透镜后的折射光线。
7．(2020·眉山中考)如图所示，探究凸透镜成像时，F是凸透镜的焦点，S是蜡烛火焰上的一点，试作出S的像S′。
8．(2020·丹东中考)如图，凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合，凹透镜的虚焦点为F1，凸透镜的焦点为F2，一条光线(该光线的延长线过凹透镜的虚焦点F1)经凹透镜折射后射向凸透镜，后经凸透镜折射后最终射入水中，请画出此过程的光路图。
类型二力学作图题命题点1力的示意图9．(2020·无锡中考)如图所示，鸡蛋悬浮在盐水中，请画出鸡蛋受到的重力G和浮力F的示意图。
10.(2020·安顺中考)如图所示，物块置于长木板上表面，两者一起沿斜面匀速下滑，物块与木板始终保持相对静止。
请在图中画出长木板对物块作用力的示意图。
(O 点为力的作用点)命题点2杠杆与滑轮作图11．(2020·重庆中考A卷)如图，力F作用在杠杆的A端，画出它的力臂l。
力，杠杆，滑轮作图一、作图题（共20题；共100分）1.21．（2015•滨州）一束光线从空气中斜射入玻璃砖（如图）．请在图中画出进入玻璃的折射光线．如图，在图中画出被投出去的篮球受到重力的示意图．2.（2017•吉林）请在图中画出苹果受到重力的示意图．3.2015•黔西南州）如图所示，一正方体物块在光滑斜面上下滑，作出物块的受力示意图．4.22.（2015•丹东）如图所示，一个足球静止在水平地面上，请画出它受力的示意图5.27.（2015•怀化）如图所示，一个小球静止于水平地面上，请你在图中画出小球受到的重力和支持力的示意图6.如图所示，用网袋把足球挂在竖直墙壁上，画出球受到墙壁支持力F的示意图。
7.（2015•乌鲁木齐）请在图中画出细线对小球的拉力F．8.24.（2015•常州）小明乘坐电梯从五楼到一楼，当电梯匀速下降时，请在图中画出小明受到所有力的示意图9.22．（2015•张家界）如图所示，在某些喷泉景观中，石球能在喷泉上方滚动，请在简图中画出石球受到的重力示意图10.（2015•黔南州）如图是一种活塞式抽水机示意图，请在图中画出手柄所受动力F1的力臂及阻力F2．11.16.（2015•日照）如图所示，轻质杠杆可绕O点在竖直面内旋转，画出使杠杆保持平衡的最小力F1的示意图和对应的力臂L112.（2015•攀枝花）如图所示，一小车水平向右匀速运动，在车厢顶部用细绳竖直悬挂一个小球，小球与竖直车厢壁刚好接触．作出小车向右匀速运动时小球受力的示意图．13.画出图所示拉力F的力臂L。
14.17.（2015•河南）图中OA为轻质杠杆，可绕O点转动，在点B处用细绳悬挂一重物，在A端施加动力F1，使杠杆在水平位置平衡．请画出杠杆受到的阻力F2及动力臂L115.13.（2015•宜宾）如图所示，质量均匀分布的直木棒一端支在地面上，O为支点．请画出木棒所受重力G的示意图；请画出使木棒在图示位置静止时作用在端点P的最小作用力F的示意图及其力臂L16.（2015•毕节市）请在图中用笔画线，画出用滑轮组提升重物最省力的绕法．17.（2015•钦州）如图所示，人站在地面上用滑轮组提升重物，请用笔画线代替绳子画出最省力的绕法．18.14．（2015•黄冈）随着人民生活水平的提高，小汽车逐步走进千家万户，如图所示，某家用小汽车静止在水平地面上，请在图中作出后轮受力的示意图19.（2015•眉山）如图所示，在A处或B处的虚框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力．添加滑轮并完成滑轮组绕法．20.（2017•贵州）如图所示，是一只在空中飞行的足球（不计空气阻力）画出它所受力的示意图．答案解析部分一、作图题1.【答案】解：（1）（2）【解析】【解答】解：（1）第一次折射：先过入射点O垂直玻璃砖上表面作出法线，再在玻璃砖内部法线的另一侧作出折射光线，注意折射角小于入射角；第二次折射：先过O′点垂直玻璃砖下表面作出法线，再在玻璃砖的下侧空气中作出折射光线，注意折射角大于入射角，折射光线与玻璃砖上表面的入射光线平行，如图所示：（2）篮球受重力的作用点在其重心O上，方向是竖直向下的，表示符号为G，如图所示：【分析】（1）光线通过玻璃砖在两个表面发生两次折射：第一次从空气斜射进入玻璃砖，折射光线向法线偏折，折射角小于入射角；第二次从玻璃砖斜射进入空气，折射光线远离法线偏折，折射角大于入射角．（2）用一条带箭头的线段表示力的大小和方向即是力的示意图，重力的方向是竖直向下的，作用点在其重心上，重力的表示符号为G．2.【答案】解：如图所示：【解析】【解答】解：苹果所受的重力竖直向下，从重力的作用点（即苹果的重心）作竖直向下的有向线段，并标上重力的符号G，即为苹果所受重力的示意图，【分析】苹果所受的重力竖直向下，从重力的作用点，沿重力的方向作有向线段，即可作出重力的示意图．3.【答案】解：物体在斜面上受到的重力方向竖直向下，作用点（重心）在其几何中心上；斜面对物体的支持力方向垂直斜面向上，作用点也在物体的几何中心上，与重力画出共点力．如图所示：【解析】【解答】首先对物体的受力情况进行分析，可知，它受到重力、斜面对它的支持力，因为斜面是光滑的，不受摩擦力的作用，再再按照力的示意图的画法法将这两个力表示出来．【分析】在画力的示意图时，若需要画出物体受到的多个力的示意图时，要将这几个力画成共点力．判断此种状态下的物体受力情况，关键是要看是不是有摩擦力，如果说斜面光滑，一般认为是没有摩擦力的．4.【答案】解：【解析】【解答】解：足球静止在水平地面上，只受重力和支持力的作用；然后过重心沿竖直向下的方向和竖直向上的方向表示出重力和支持力．因为这两个力是一对平衡力，所以作图时两条线段长度要相等．如图所示：【分析】足球静止在水平地面上，所以受到重力G和地面对它的支持力F支的作用，这两个力是一对平衡力，大小相等，方向相反，且作用在同一直线上，作用点在物体的重心．【解析】【解答】解：重力从重心竖直向下画，标出符号G，支持力从重心竖直向上画，标出符号F，注意两个力大小相等，所画的长度要相等，如图：【分析】小球静止，则受平衡力，这两个力是竖直向下的重力G和竖直向上的支持力F，大小相等，方向相反，且作用在同一直线上，作用点在物体的重心6.【答案】【解】如下图【解析】【解答】首先要找出球受墙壁的支撑的支撑点，支撑点就是接触点，紧接着由于受力平衡，球受到重力和绳子的拉力，绳子拉力由于分解成向上的力和向右的力，向上的力和重力平衡了，剩下向右的力只能是和墙壁的支持力平衡，故支持力向左。
2015-2016学年度八年级物理杠杆作图题1．小梦在探究杠杆平衡条件的实验时，先在杠杆两侧挂钩码进行实验探究，再用弹簧测力计取代一侧的钩码继续探究，如图所示，他这样做的目的是A．便于直接读出拉力的大小B．便于提供不同方向的拉力C．便于正确认识力臂D．便于测量力臂的大小第II卷（非选择题）请点击修改第II卷的文字说明O为转动轴（支点），图乙为单侧钳柄及相连部分示意图．请在图乙中画出钢丝钳剪钢丝时的动力臂L1，并在A点作出阻力F2．（2）如图2所示，在杠杆AB上挂了一个重为G的物体．为使杠杆在图中的位置静止，请在杠杆上画出最小的动力F；（3）用如图3所示的滑轮组提升一重物有两种绕绳方法，请画出最省力的一种．（4）请在图4中的两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路3．（1）如图所示是右侧带书柜的办公桌，我们可以把它抽象成一个“杠杆”．现在要用一个最小的力将这张办公桌的一端稍抬离地面．请画出这个力F和这个力臂l，并用“O”标明这个“杠杆”的支点．（2）在右图中画出斜面上“不倒翁”受重力的示意图，并画出重力相对于支点Ｏ的力臂l 1． (黑点表示“不倒翁”的重心)4．如图所示是小球在A处自由释放后，沿ABCD光滑轨道运动的情景，请在图中作出小球运动到C 点时受力的示意图。
（不计空气阻力）5．胶棉拖把的主要结构如图甲所示，使用时先将棉头浸泡于水中吸水，再拉动拉手，使之绕O 点转动，胶棉夹将棉头中多余水分挤出后便可清理地板。
请在图乙的示意中画出：(1)动力F1的力臂l1；(2)作用在B点的阻为F2。
6．【原创】一木块静止在斜面上，请画出它受到的力的示意图；7．如图所示杠杆OA处于静止状态，L2是力F2的力臂。
请在图中画出力F1的力臂L1和力F2 的示意图。
8．作图题（共3小题，每题2分）（1）如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，F2表示鱼线对钓鱼竿的拉力，请在图中画出力F1、F2的力臂l1、l2。
八年级物理下简单的机械（杠杆滑轮）作图专题练习学校:___________姓名：___________班级：___________考号：___________一、作图题1．如图所示，请画出作用在杠杆B端上最小的动力1F的示意图。
2．在图中，O为支点，画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）．3．综合作图。
用杠杆吊着金属球，球在水中静止，如图，(1)请画出金属球所受力的示意图；(2)画出绳子AB对杠杆施加的动力的力臂，并标出支点O。
4．如图a所示的钢丝钳，其中A是剪断钢丝处，B为手的用力点，O为转动轴（支点），图b为单侧钳柄及相连部分示意图．请在图b中画出钢丝钳剪钢丝时的动力臂和阻力F2．（_________）5．用滑轮组提升重物，画出最省力的绕绳方法．（_____________）6．请在图中画出阻力F2和动力臂l1。
7．曲杆可绕固定点O转动，在一个最小的拉力F的作用下，在图所示位置保持静止，请在图乙中画出：①拉力F的力臂和拉力F的示意图；②所挂物体受到重力的示意图．（_______）8．如图是一杠杆图，试画出使杠杆在图示位置平衡时的最小动力的示意图，并画出阻力的力臂。
9．下面图是未装配好的滑轮组，请在图中画出滑轮组的绕绳方法，要求使用该滑轮组提升重物时最省力．（____）10．如图所示，拉杆式行李箱在拉力F的作用下静止在斜坡上，请画出行李箱受到的重力G的示意图，以及拉力F对O点的力臂L．（________）11．如图所示，用滑轮组提升重物用笔画线代替绳子在图中画出最省力的绳绕法．（____）12．在如图杠杆上的B点挂一重物，在A点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置．试画出这个力F1的示意图和力臂L1及物体重力的示意图．（________）13．根据题中所给出的滑轮，请在图中画出绕法．（要求所给的滑轮都利用）14．组装如图所示的滑轮组，画出滑轮组的绕线，使绳子自由端最省力。
2021寒冲刺中考作图题专题复习（4）——滑轮、杠杆作图1.（2020九上·广州期中）如图所示，一人通过滑轮组提升值物，重物上升20cm过程中绳子自由端移动了60cm，请在图乙画山滑轮组的绕线方法。
2.（2020九上·广州期中）如图所示是用螺丝刀撬起图钉的示意图，O为支点，A为动力作用点，F2为阻力。
请在图中画出阻力F2及的力臂L2及作用在A点的最小动力F1的示意图。
3.（2020九上·西安期中）如图，请画出钓鱼竿钓鱼时F1的力臂L1和阻力F2， O为支点。
4.（2020九上·宣化月考）如图是安装在安全文明小区进出口的栏杆（栏杆是一根粗细均匀的圆木杆）示意图，当在A处施加一个压力F时，可将栏杆拉到如图所示位置，请在图中画出此时压力F的力臂L1，和重力G的力臂L2。
5.（2020九上·西安月考）在图中，画出使用滑轮组提升重物时，绳子最省力的绕法。
6.（2020九上·西安月考）在图中画出杠杆所受拉力的力臂和灯所受重力的示意图。
7.（2020九上·东台月考）画出滑轮组的绕线方式。
8.（2020·本溪）如图甲中是用来压制饺子皮的“神器”，压皮时压杆可视为一个杠杆，图乙是其简化示意图。
图中O为支点，F2为压动杠杆时作用在B点的阻力。
请在乙图中画出：阻力臂l2、作用在A点的最小动力F1及其动力臂l1。
9.（2020·朝阳）图甲是自行车手闸，其中AOC部分可视为杠杆，O为支点，刹车线对A点的拉力为阻力F2，其简化示意图如图乙。
请在乙图中画出：⑴阻力的力臂L2；⑵刹车时，作用在杠杆AOC上的最小动力F1。
10.（2020·遵义）如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动。
请在图上画出杠杆OBA的动力臂l和物体M所受重力的示意图。
11.（2020九上·广东开学考）（1）如图所示，要用最小动力F撬动石块。
绝密★启用前初中物理试机械与人计算题、实验题、作图题考试范围：xxx；考试时间：100分钟；命题人：xxx题号一二三总分得分注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第Ⅰ卷（选择题）请点击修改第I卷的文字说明评卷人得分一．作图题（共6小题）1．要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法。
2．如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点。
请在杠杆的端点B处画出使杠杆保持静止的最小的力F l的示意图，并作出F2的力臂l2。
3．如图，在杠杆AB上挂了一个重为G 的物体。
为使杠杆在图中的位置静止。
请在杠杆上画出最小动力。
4．小华借助滑轮组提升重物，请画出最省力的绕线方法。
5．如图是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心。
以O为支点，画出力F的力臂和箱体所受重力的示意图。
6．右图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动。
在图上画出动力臂L1和阻力F2的示意图。
第Ⅱ卷（非选择题）请点击修改第Ⅱ卷的文字说明评卷人得分二．实验探究题（共13小题）7．某同学用如图所示的实验装置测量滑轮组的机械效率，相关数据记录在如表中。
实验次数钩码重/N钩码上升的高度/m绳端的拉力/N绳端移动的距离/m140.10 1.80.3260.10 2.50.3360.15 2.5（1）实验中，使用滑轮组提升重物时，应竖直向上拉动弹簧测力计。
（2）第三次实验中，绳端移动的距离为m，滑轮组的机械效率为。
（3）分析实验数据发现，同一滑轮组提升重物的重力变大时，滑轮组的机械效率将（选填“变大”“变小”或“不变”）8．在探究“物体动能的大小与哪些因素有关”的实验中，如图所示，让同一铁球从斜面的不同高度由静止释放，撞击同一木块。
请回答下列问题：（1）该实验的目的是研究（选填“铁球”或“木块”）的动能大小与的关系。
滑轮组、杠杆作图题
1.在图1中用线代表绳子，将两个滑轮连成省力的滑轮组，要求人用力往下拉绳
使重物升起。
图1 图2 图3 图4
2.画出图2中最省力的绕绳方法。
3.如图3所示，请根据弹簧测力计拉力的方向，画出滑轮组的绕线。
4.羚羚是学校升旗手，她想利用滑轮组来升旗•若将国旗挂在乙轮下的挂钩上，
则应怎样在滑轮上绕绳，既可将国旗升上旗杆，又可省力？请在图中画出你的绕法.
5.要用滑轮组将陷在泥中的汽车拉出来，试在图5中画出最省力的绕绳方法。
图5 图6
6.如图6所示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法。
7.如图8所示，某人使用滑轮组提升重物，请你在答题卡上画出他使用滑轮组最
省力的绕法。
图7 图8 图9
8.图8中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方
法。
9.如图9所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的
绕线。
10.用最省力的方式完成滑轮组绕线。
图10 图12 图13
12.如图12所示，小明站在地面上，欲用滑轮组提升重物，请画出最合适的绕线
方法。
13.王师傅想用最省力的方法把一个铁桶推上台阶，请在图13中画出这个力的示
意图。
14.如图14所示，均匀杆可绕0转动，在力F作用下静止在水平位置，L为F 的力
臂，请在图中作出杆重力G示意图和力F的方向。
图14
图15
15.请在图15中画出杠杆的支点0、动力臂L i和阻力F2的示意图。
16•图16是小轩用杠杆吊重物的示意图。
请画出拉力F1对支点0的力臂，并画
出挂重物的细绳对杠杆的拉力的示意图。
叮叮小文库
图16 图17 图18
17.请在图17中画出压力F的力臂L
叮叮小文库
18.请你在图中画出使用剪刀时，杠杆AOB所受动力F1的示意图及动力臂L1、
阻力臂L2O
19.如图所示，画出力F对支点O的力臂L O
叮叮小文库图19 图20图21
20.如图所示，不计重力的杠杆OB可绕O点转动，重为6N的物体P悬挂在杠
杆的中点A处，拉力F i与杠杆成30°角，杠杆在水平位置保持平衡。
请在图中画出拉力F i的力臂，并求出此状态下拉力F i= _____________ N o
21.图21是一个瓶盖起子，请标出支点O和阻力F2o
22.临江桥是一座独塔单索面斜拉桥（如图22甲所示）。
将大桥的结构简化，可抽
象成图22乙所示的杠杆模型，若将其中O点视为支点，请在图乙中作出拉索对桥面拉力F的力臂I.（保留作图痕迹）o
图22
23.请在图23中画出力F的力臂。
F i的力臂l i和阻力F2的
24.图24为用螺丝刀撬图钉的示意图，在图中画出动力
示意图。
图23 图24
25.如图25是一种门锁把手的示意图，0点是把手的转轴，请画出作用力
F的力臂L。
叮叮小文库图25 图26图27
叮叮小文库
26. 如图所示，F i 是作用在抽水机手柄A 点处的动力，0为支点。
请画出动力F i
的力臂l i 。
27. 在建筑工地上，王师傅想用撬棒将一块大石头挪开。
其实撬棒就是一个杠杆，
其支点（0）和受力情况如图27所示，请你在图中画出动力F i 的力臂L i 。
根据王师傅使用撬棒的情况，可知此时撬棒是一个 ______________ 杆。
（选填“省
力”、“费力”、“等臂”）。
28. 图28是人们用木棒撬石块的示意图。
撬石块有两种方法：第一种是以B 点为
点，在C 点用与棒垂直的力F i 向下撬；第二种是以A 点为支点，在C 点用 与棒垂直的力F 2向上撬。
（木棒自重不计） ⑴在图中画出力F i 的力臂。
（2）若石块压在棒上的D 点正好是AB 的中点，你认为第 _____ 种方法更省力 一些，理由是 ___________________________________ 。
图29
29. 铡刀铡草时的示意图如图29所示，请作出作用在铡刀上的动力 F i 和阻力F 2 的
力臂。
图28。
