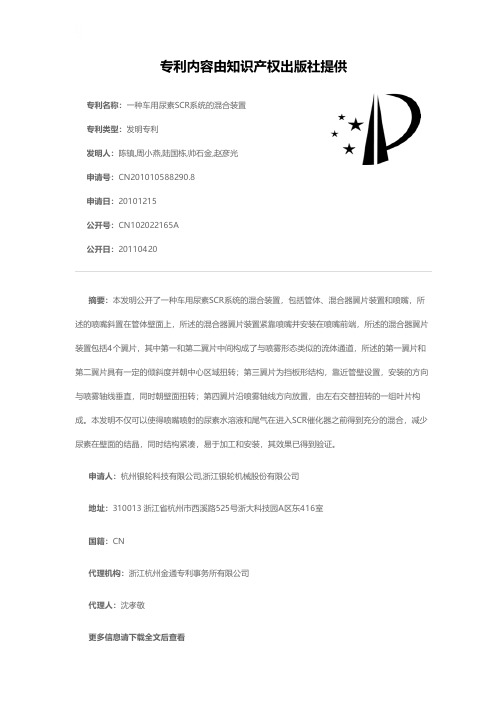

专利名称：一种车用尿素SCR系统的混合装置专利类型：发明专利
发明人：陈镇,周小燕,陆国栋,帅石金,赵彦光申请号：CN201010588290.8
申请日：20101215
公开号：CN102022165A
公开日：
20110420
专利内容由知识产权出版社提供
摘要：本发明公开了一种车用尿素SCR系统的混合装置，包括管体、混合器翼片装置和喷嘴，所述的喷嘴斜置在管体壁面上，所述的混合器翼片装置紧靠喷嘴并安装在喷嘴前端，所述的混合器翼片装置包括4个翼片，其中第一和第二翼片中间构成了与喷雾形态类似的流体通道，所述的第一翼片和第二翼片具有一定的倾斜度并朝中心区域扭转；第三翼片为挡板形结构，靠近管壁设置，安装的方向与喷雾轴线垂直，同时朝壁面扭转；第四翼片沿喷雾轴线方向放置，由左右交替扭转的一组叶片构成。

本发明不仅可以使得喷嘴喷射的尿素水溶液和尾气在进入SCR催化器之前得到充分的混合，减少尿素在壁面的结晶，同时结构紧凑，易于加工和安装，其效果已得到验证。

申请人：杭州银轮科技有限公司,浙江银轮机械股份有限公司
地址：310013 浙江省杭州市西溪路525号浙大科技园A区东416室
国籍：CN
代理机构：浙江杭州金通专利事务所有限公司
代理人：沈孝敬
更多信息请下载全文后查看。

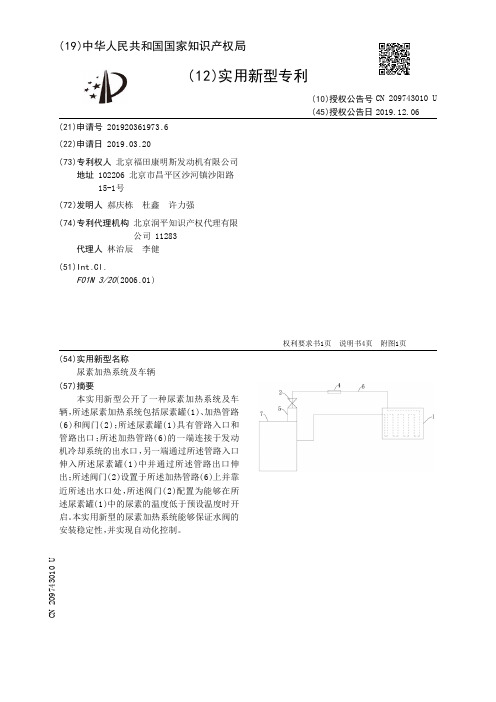

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920361973.6(22)申请日 2019.03.20(73)专利权人 北京福田康明斯发动机有限公司地址 102206 北京市昌平区沙河镇沙阳路15-1号(72)发明人 郝庆栋　杜鑫　许力强　(74)专利代理机构 北京润平知识产权代理有限公司 11283代理人 林治辰　李健(51)Int.Cl.F01N 3/20(2006.01)(54)实用新型名称尿素加热系统及车辆(57)摘要本实用新型公开了一种尿素加热系统及车辆，所述尿素加热系统包括尿素罐(1)、加热管路(6)和阀门(2)；所述尿素罐(1)具有管路入口和管路出口；所述加热管路(6)的一端连接于发动机冷却系统的出水口，另一端通过所述管路入口伸入所述尿素罐(1)中并通过所述管路出口伸出；所述阀门(2)设置于所述加热管路(6)上并靠近所述出水口处，所述阀门(2)配置为能够在所述尿素罐(1)中的尿素的温度低于预设温度时开启。

本实用新型的尿素加热系统能够保证水阀的安装稳定性，并实现自动化控制。

权利要求书1页 说明书4页 附图1页CN 209743010 U 2019.12.06C N 209743010U权　利　要　求　书1/1页CN 209743010 U1.一种尿素加热系统，其特征在于，所述尿素加热系统包括尿素罐(1)、加热管路(6)和阀门(2)；所述尿素罐(1)具有管路入口和管路出口；所述加热管路(6)的一端连接于发动机冷却系统的出水口，另一端通过所述管路入口伸入所述尿素罐(1)中并通过所述管路出口伸出；所述阀门(2)设置于所述加热管路(6)上并靠近所述出水口处，所述阀门(2)配置为能够在所述尿素罐(1)中的尿素的温度低于预设温度时开启。

2.根据权利要求1所述的尿素加热系统，其特征在于，所述加热管路(6)伸入所述尿素罐(1)中的部分呈蛇形蜿蜒延伸。

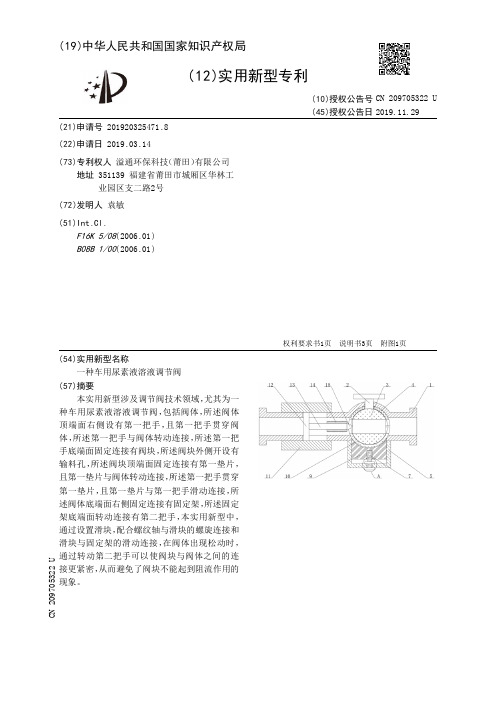

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920325471.8(22)申请日 2019.03.14(73)专利权人 溢通环保科技（莆田）有限公司地址 351139 福建省莆田市城厢区华林工业园区支二路2号(72)发明人 袁敏　(51)Int.Cl.F16K 5/08(2006.01)B08B 1/00(2006.01)(54)实用新型名称一种车用尿素液溶液调节阀(57)摘要本实用新型涉及调节阀技术领域，尤其为一种车用尿素液溶液调节阀，包括阀体，所述阀体顶端面右侧设有第一把手，且第一把手贯穿阀体，所述第一把手与阀体转动连接，所述第一把手底端面固定连接有阀块，所述阀块外侧开设有输料孔，所述阀块顶端面固定连接有第一垫片，且第一垫片与阀体转动连接，所述第一把手贯穿第一垫片，且第一垫片与第一把手滑动连接，所述阀体底端面右侧固定连接有固定架，所述固定架底端面转动连接有第二把手，本实用新型中，通过设置滑块，配合螺纹轴与滑块的螺旋连接和滑块与固定架的滑动连接，在阀体出现松动时，通过转动第二把手可以使阀块与阀体之间的连接更紧密，从而避免了阀块不能起到阻流作用的现象。

权利要求书1页 说明书3页 附图1页CN 209705322 U 2019.11.29C N 209705322U权　利　要　求　书1/1页CN 209705322 U1.一种车用尿素液溶液调节阀，包括阀体(1)，其特征在于：所述阀体(1)顶端面右侧设有第一把手(2)，且第一把手(2)贯穿阀体(1)，所述第一把手(2)与阀体(1)转动连接，所述第一把手(2)底端面固定连接有阀块(3)，所述阀块(3)外侧开设有输料孔(a)，所述阀块(3)顶端面固定连接有第一垫片(4)，且第一垫片(4)与阀体(1)转动连接，所述第一把手(2)贯穿第一垫片(4)，且第一垫片(4)与第一把手(2)滑动连接，所述阀体(1)底端面右侧固定连接有固定架(5)，所述固定架(5)底端面转动连接有第二把手(6)，所述第二把手(6)顶端面固定连接有螺纹轴(7)，且螺纹轴(7)贯穿固定架(5)，所述螺纹轴(7)与固定架(5)转动连接，所述螺纹轴(7)外侧顶端螺旋连接有滑块(9)，所述滑块(9)与固定架(5)滑动连接，所述滑块(9)顶端面转动连接有第二垫片(10)，且第二垫片(10)与阀块(3)固定连接，所述阀体(1)外侧滑动连接有套管(11)，所述套管(11)内侧固定连接有滑杆(12)，所述滑杆(12)贯穿阀体(1)，所述滑杆(12)与阀体(1)滑动连接，所述滑杆(12)右端面固定连接有支撑轴(13)。

专利名称：一种车用尿素回流系统专利类型：实用新型专利
发明人：李小功
申请号：CN201922143434.8申请日：20191204
公开号：CN211169986U
公开日：
20200804
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种车用尿素回流系统，属于车用尿素生产技术领域。

一种车用尿素回流系统，包括壳体，壳体内部中空形成分离腔，分离腔上部设有进水管，进水管下方设有电场组件，分离腔下部设有膜组件，壳体外部设有蓄水箱，蓄水箱上端通过回流管与壳体右端相连通。

本实用新型涉及一种车用尿素回流系统，通过在壳体内侧上部设置电场组件，在壳体内侧下部设置膜组件，使得在直流电场的作用下，实现离子定向迁移，从而完成水的深度除盐，这样重复利用水资源，能节省厂家生产成本，提供生产效率，避免浪费水资源。

申请人：广州蓝禾素环保科技有限公司
地址：510000 广东省广州市番禺区大龙街新桥村文桥路4号之二2栋101
国籍：CN
更多信息请下载全文后查看。
