18S多歧管加热压盖型冷冻干燥机

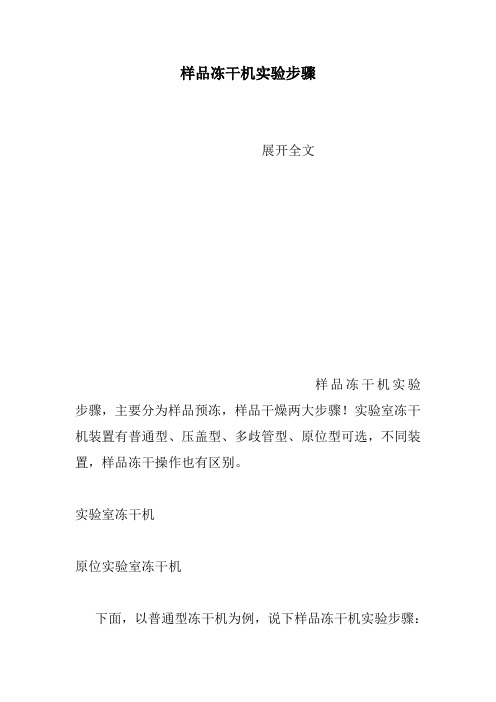

样品冻干机实验步骤
展开全文
样品冻干机实验步骤，主要分为样品预冻，样品干燥两大步骤！实验室冻干机装置有普通型、压盖型、多歧管型、原位型可选，不同装置，样品冻干操作也有区别。

实验室冻干机
原位实验室冻干机
下面，以普通型冻干机为例，说下样品冻干机实验步骤：
一、预冻过程操作
注：有低温冰箱的用户可以省去该步骤
（1）打开制冷机，对设备进行预冷，当冷阱温度下降至-40℃以下后，就可以对物料进行预冻；
（2）将物料放入物料盘（液体直接注入物料盘，固态或瓶装物料均匀摆放在物料盘上即可）；
（3）将物料盘放入预冻架，探头放入物料盘与物料充分接触，以减少样品温度与实际温度的误差；
（4）将预冻架放至冷阱内；
（5）盖上保温盖；
（6）预冻至物料各部分温度都下降至该物料共晶点以下后，维持1小时左右预冻可以结束，准备进入干燥阶段。

二、干燥过程操作
（1）将预冻架从冷阱中取出；
（2）将预冻好的物料取出放到干燥架上；
（3）将干燥架放到冷阱上面，如图所示；
（4）检查密封圈完好且无杂物的前提下,罩上“有机玻璃筒”；
（5）顺时针旋紧放水阀；
（6）打开真空泵、打开真空计。

真空度下降，一般干燥过程中真空度值<20pa即为正常。

（7）干燥结束后，先打开“放水（进气）阀”再关闭“真空泵”。

取下有机玻璃筒，收集干燥物。

（8）关闭“放水（进气）阀”，设备进行化霜，化霜结束后打开“放水（进气）阀”排水，将设备擦拭干净。

（9）真空泵不工作时请盖上排气孔，以防灰尘进入。

注：a、在整个干燥过程制冷机不得关闭；
b、因物质特性差异，干燥及预冻时间有差异。

实验室冻干机使用说明书（液晶屏预冻型）(操作仪器前请仔细阅读本说明书)目录一、基本知识 (4)1.1.介绍 (4)1.2.应用 (4)1.3.TF-FD-1系列冻干机配置规格 (5)1.4.安全规范 (7)1.4.1.注意拔下电源插头 (7)1.4.2.注意化学溶剂 (7)1.4.3.建议：请定期清洗和维护冻干机 (8)1.4.4.警告不要将手指冻到冷阱表面 (8)1.4.5.建议运输规范 (8)1.4.6.禁止的冻干操作 (8)二、特点及技术指标 (9)2.1.主要特点 (9)2.2.技术指标 (9)三、使用条件 (9)四、冷冻干燥的一般信息 (10)4.1.冷冻干燥的一般信息 (10)4.2.冷冻干燥过程 (12)4.3.预冻 (12)4.4.主要干燥 (12)4.5.干燥终点和通气 (14)4.6.除霜 (14)五、仪器安装及运行 (15)5.1.干燥机的结构及各部件名称 (15)5.2.设备安装和试运行的注意事项 (16)5.2.1电源 (16)5.2.2保险丝 (16)5.2.3检查地线连接 (17)5.2.4冷凝和除霜 (17)5.2.5真空排气装置 (17)5.2.6开始运行 (17)5.3.设备安装步骤 (18)5.4.预冻过程操作 (19)5.5.干燥过程操作 (20)5.5.1普通型 (20)5.5.2多歧管型 (21)5.5.3压盖型 (22)5.5.4压盖多歧管型 (23)六、关机操作 (23)七、控制系统操作 (24)八、注意事项 (25)九、常见故障与排除 (25)十、仪器的保修与维修 (25)一、基本知识1.1.介绍冷冻干燥是指将水或其他溶剂从冷冻样品中去除的过程。

整个干燥过程通过升华进行避免经过液态状态且样品处于真空状态下温度一般低于-10℃。

冷冻干燥的目的是为了使样品复水后能够恢复原来的特性。

由于干燥过程是在低温下进行因此可用于一些在高温下易变性的物质如蛋白质等还能保证其他的化合物性质和量上不会发生变化。

真空冷冻干燥机用户需求标准（URS）文件审批程序生效日期分类部门职务签字日期起草人审核人批准人目录1.目的 (4)2.范围 (4)3.整体技术要求 (4)4.依据的法律、法规及标准 (5)5.公用工程及要求 (5)6.术语 (6)7.详细技术要求 (7)8.电气及接线要求 (25)9.安全要求 (27)10.用户项目实施要求 (29)11.商务 (36)1.目的1.1真空冷冻干燥机用户需求标准（URS）是设备选型和设计的基本依据，决定了设备的性能。

是设备验证工作的源头，同时也是设备性能确认的最终依据。

文件内容包括设备的生产能力、生产工艺、操作需求、清洁需求、可靠性需求、法规要求等。

1.2 URS的目标是提供相应的文件来保证设备制造商提供的真空冷冻干燥机设备符合用户的要求。

2.范围2.1此文件所定义的URS适用于本公司冻干生产线所需的真空冷冻干燥机。

2.2文件中“必须”条款，需制造商制造时必须达到部分，制造商不可用其它技术代替。

“期望”条款，需制造商制造时可选用不同的技术，但最终需符合使用方的需求。

2.3 URS中用户仅提出基本的技术要求和设备的基本要求，并未涵盖和限制制造商设备具有更高的设计与制造标准和更加完善的功能、更完善的配置和性能、更优异的部件和更高水平的控制系统。

生产商应在满足本URS的前提下，提供制造方能够达到的更高标准和功能的高质量设备及其相关服务。

制造商的设备应满足国家有关设计、制造、安全、环保等规程、规范和强制性标准要求。

如遇与制造方所执行的标准发生矛盾时，应按最高标准执行（强制性标准除外），其附件（详细设备配置清单）由设备制造商提供。

2.4需方对本URS的编制质量负责。

供方须严格按照本URS所明确的法规标准、技术要求、服务要求，提供相关设备设施和服务，供方须对需方所提供的URS负保密责任。

3.整体技术要求3.1本次采购的真空冷冻干燥机是用于冻干生产线的主要设备，该设备除应满足设定的工艺要求外，还应充分满足2010版《药品生产质量管理规范》（GMP）要求，设备定购数量为两台，1台（以板层面积为准）为5平方米、1台为1平方米，具备SIP（在线灭菌）、CIP（在线清洗）功能，进出料要求5平方米应满足真空冷冻干燥机自动进出料系统要求、1平方米应满足手动进出料。

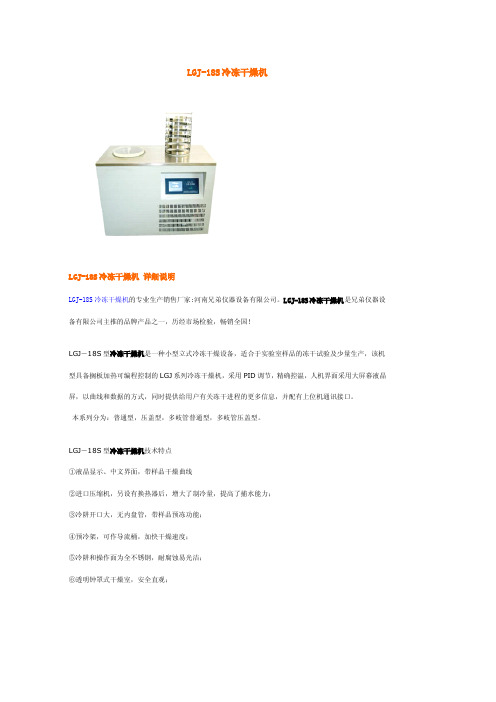

LGJ-18S冷冻干燥机LGJ-18S冷冻干燥机详细说明LGJ-18S冷冻干燥机的专业生产销售厂家:河南兄弟仪器设备有限公司。

LGJ-18S冷冻干燥机是兄弟仪器设备有限公司主推的品牌产品之一，历经市场检验，畅销全国！LGJ－18S型冷冻干燥机是一种小型立式冷冻干燥设备，适合于实验室样品的冻干试验及少量生产，该机型具备搁板加热可编程控制的LGJ系列冷冻干燥机，采用PID调节，精确控温，人机界面采用大屏幕液晶屏，以曲线和数据的方式，同时提供给用户有关冻干进程的更多信息，并配有上位机通讯接口。

本系列分为：普通型，压盖型，多岐管普通型，多岐管压盖型。

LGJ－18S型冷冻干燥机技术特点①液晶显示、中文界面，带样品干燥曲线②进口压缩机，另设有换热器后，增大了制冷量，提高了捕水能力；③冷阱开口大，无内盘管，带样品预冻功能；④预冷架，可作导流桶，加快干燥速度；⑤冷阱和操作面为全不锈钢，耐腐蚀易光洁；⑥透明钟罩式干燥室，安全直观；⑦设计新颖，体积小操作方便，减少实验室台面占用；⑧可选加有氮气充气阀；LGJ－18S型冷冻干燥机技术指标：冷阱盘管温度：<-60℃，-80℃（可选）真空度：<10Pa冻干面积：0.18-0.27m2捕水能力：6Kg/24hLGJ－18S型冷冻干燥机物料盘规格：φ240mm共4层层间距80mm(散装物料)φ240mm共6层层间距50mm(散装物料,可选)φ200mm共3层(瓶装物料，可选配手动压盖装置)样品盘：冻干时间：物料厚度不超过10mm，冷干时间一般24小时左右冻干瓶：同时最多挂瓶为8个，分为以下4种规格：1000ml、500ml、250ml、100ml，可根据需要自由组合，冻干过程中可随时更换冻干瓶，同时可冻干几种不同样品，冻干速度快、时间短、操作简单。

配备旋冻装置，使样品边旋转边冻成壳状薄层结构，以利于水份的升华。

河南兄弟仪器设备有限公司依靠自身强大的社会资源、品牌优势、经营优势，以优于市场的LGJ-18S 冷冻干燥机的价格向广大新老顾客朋友提供价格实惠、品质优良的该仪器设备；河南兄弟仪器设备公司拥有最齐全的LGJ-18S冷冻干燥机的型号，欢迎新老顾客朋友订购。

冻干机冷冻干燥的工作原理冻干机工作原理冷冻干燥就是把含有大量水分物质，预先进行降温冻结成固体,然后在真空的条件下使水蒸汽直接升华出来，而物质本身剩留在冻结时的冰架中，因此它干燥后体积不变，疏松多孔在升华时要吸收热量。

引起产品本身温度的下降而减慢升华速度，为了增加升华速度，缩短干燥时间，必须要对产品进行适当加热。

整个干燥是在较低的温度下进行的。

冻干机按系统分，由致冷系统、真空系统、加热系统、和控制系统四个主要部分组成。

按结构分，由冻干箱或称干燥箱、冷凝器或称水汽凝集器、冷冻机、真空泵和阀门、电气控制元件等组成。

冻干箱是一个能够致冷到-40。

C左右，能够加热到+50。

C左右的高低温箱，也是一个能抽成真空的密闭容器。

它是冻干机的主要部分，需要冻干的产品就放在箱内分层的金属板层上，对产品进行冷冻，并在真空下加温，使产品内的水分升华而干燥。

冷凝器同样是一个真空密闭容器，在它的内部有一个较大表面积的金属吸附面，吸附面的温度能降到-40。

C以下，并且能恒定地维持这个低温。

冷凝器的功用是把冻干箱内产品升华出来的水蒸气冻结吸附在其金属表面上。

冻干箱、冷凝器、真空管道和阀门，再加上真空泵，便构成冻干机的真空系统。

真空系统要求没有漏气现象，真空泵是真空系统建立真空的重要部件。

真空系统对于产品的迅速升华干燥是必不可少的。

致冷系统由冷冻机与冻干箱、冷凝器内部的管道等组成。

冷冻机可以是互相独立的二套，也可以合用一套。

冷冻机的功用是对冻干箱和冷凝器进行致冷，以产生和维持它们工作时所需要的低温，它有直接致冷和间接致冷二种方式。

加热系统对于不同的冻干机有不同的加热方式。

有的是利用直接电加热法；有的则利用中间介质来进行加热，由一台泵使中间介质不断循环。

加热系统的作用是对冻干箱内的产品进行加热，以使产品内的水份不断升华，并达到规定的残余水份要求。

控制系统由各种控制开关，指示调节仪表及一些自动装置等组成，它可以较为简单，也可以很复杂。

冷冻干燥机的分类及温度区间
我们公司生产的冻干机品种繁多，有常规的托盘型，也有压盖型、挂瓶型，多岐管型的，托盘型的冻干机用的比较多，性价比也是比较高的，但是有些产品不能和空气接触，我们推荐用户选挂瓶型，物流可以放在挂瓶里，隔绝和空气的接触，我们的冻干机常规温度是-50和-80度，冻干面积在0.12㎡左右，客户有特别的要求，可非标定制的。

冷冻干燥机选型
普通型：适用于散装（固态类）常规物质的冷冻干燥。

压盖型：不仅适用于散装（液态、糊状、固态）常规物质的冷冻干燥，还适合西林瓶装物料的干燥，冻干准备时，按需要将物料分装在西林瓶中，浮盖好瓶盖后进行冷冻干燥，干燥结束后操作压盖装置压紧瓶盖，可避免二次污染、重新吸附水分，易于长期保存。

普通多歧管型：适用于散装（液态、糊状、固态）常规物质的冷冻干燥，并可在干燥室外部接装烧瓶，对旋冻在瓶内壁的物料进行干燥，这时烧瓶作为容器接在干燥箱外的歧管上，烧瓶中的物料靠室温加热，通过多歧管开关装置，可按需要随时取下或装上烧瓶，不需要停机。

压盖多歧管型：在普通型特点的基础上，结合了压盖型和多岐管普通型的特点。

·适用于散装（液态、糊状、固态）常规物质的冷冻干燥；
·适合西林瓶装物料的干燥，冻干准备时，按需要将物料分装在西林瓶中，浮盖好瓶盖后进行冷冻干燥，干燥结束后操作压盖装置压紧瓶盖，可避免二次污染、重新吸附水分，易于长期保存；
·在干燥室外部接装烧瓶，对旋冻在瓶内壁的物料进行干燥，这时烧瓶作为容器接在干燥箱外的歧管上，烧瓶中的物料靠室温加热，通过多歧管开关装置，可按需要随时取下或装上烧瓶，不需要停机。

冷冻式干燥机清单及技术要求一、设备清单
二、技术要求
1、冷干机参数、容量/能力
2、设备性能基本要求
1）投标方所供应的设备应是成熟可靠、技术先进的产品，保证空压机设计寿命15年安全、连续和有效的运行，不发生任何变形、振动、腐蚀。

并在运行条件发生变化时不出现其他问题。

2）具有运行平稳、无振动、无气流脉冲、噪音低、效率高的特点，并可长时间连续可靠的运行。

3）冷冻式干燥机出口压力露点低于0℃。

4）冷干机冷却方式应采用风冷冷却方式。

5）机组的控制和保护，包括压缩机的启动条件联锁和压缩机运行过程中主电机过载，排气压力，排气温度，压力及温度传感器等进行自动保护及故障显示。

6）机内配套控制阀和控制元器件、仪表必须使用可靠的产品。

7）电机要求二级能效，国内名优产品。

上海知信ZX—18S冷冻干燥机使用说明（预冻）上海知信实验仪器技术有限公司一、上海知信冷冻干燥机ZX-18S系列概述真空冷冻干燥技术，又称升华干燥，是将含水物料预先冻结，然后使其水分在真空状态下升华的方法。

经冷冻干燥的物品，原有的生物、化学特性基本不变，易于长期保存，加水后可恢复到冻干前的状态，并能保持其原有的生化特性。

因此，冷冻干燥技术在医药、食品、化工、生物制品等领域得到广泛应用。

ZX-18S冷冻干燥机，有四种配置(都具有预冻功能)：●普通型——物料在预冻后进行干燥；●压盖型——装有物料的西林瓶预冻后干燥，干燥结束后在真空状态下手动将瓶盖盖紧，等同于真空包装；●多歧管普通型——物料在专用瓶中预冻后通过橡胶阀与冻干罩相连。

冻干过程中通过开关阀可随时更换不同种类物料干燥瓶；●多歧管压盖型——可将已预冻的西林瓶物料进行冻干,并压盖,同时有机玻璃罩又可挂干燥瓶，提高了冻干效率;一、上海知信冷冻干燥机ZX-18S系列特点及技术指标1、主要特点：（1）本机采用法国进口压缩机，制冷迅速，冷冻温度低。

（2）温度、真空度均为数字显示，准确直观。

（3）干燥室采用无色透明有机玻璃罩，样品清楚直观，可观察冻干的全过程。

（4）真空泵与主机连接采用国际标准KF快速接头，简洁可靠。

（5）具有预冻功能,将装有物料的不锈钢托盘放在预冻架上,将预冻架放进冷阱内,盖上保温盖4～6小时预冻完毕后进行干燥,预冻功能为用户节省了低温冰箱的费用。

（6）该机采用防止倒油的真空泵, 避免了突然停电物料被污染。

（7）本机性能稳定，操作简便，噪音低。

2、技术指标（1）冷阱盘管温度：-60℃（空载）。

（2）极限真空度：（空载）。

（3）冷阱捕水能力: 24小时8㎏。

（4）干燥容量：普通型: 物料盘6个，盘径为φ240㎜，冻干面积0. 27㎡;压盖型：物料盘直径φ200㎜，共三层，冻干面积㎡。

多歧管型:物料盘可配置普通型或压盖型任选,干燥瓶分为50ml,100 ml, 250 ml,500 ml, 可任选共八个。
