第1章数据中心综合布线系统现代的建筑物，其楼内信息传输通道系统（布线系统）已不仅仅要求能支持一般的语音传输，还应能够支持多种计算机网络协议及多种厂商设备的信息互连，可适应各种灵活的、容错的组网方案;同时由于新技术、新产品不断出现,传输线路要能够在若干年里适应发展的需要。
因此建立一套能够全面支持各种系统应用如通信网络中心、数据处理中心，本身又具有开放、兼容、可靠性高、实用性强、易于管理、具有先进性、面向未来的综合布线系统，对于现代化建筑是必不可少的。
结构化综合布线系统是在传统布线方法上的一次重大革新，其线缆的传输能力百倍于旧的传输线缆，接口模式已成为国际通用的标准，并把旧的各种标准兼容在内.因此用户无需担心目前和日后的系统应用和升级能力。
它采取了模块化结构,配置灵活，设备搬迁、扩容都非常方便，从根本上改变了以往建筑物布线的死板、混乱、复杂的状况。
在电话、数据、图像通信系统,计算机网络系统等智能子系统中，结构化布线系统是作为传输的基础媒介，通过综合布线系统管理子系统完成对各个应用系统的连接和组网，进行系统的调整和分配。
对数据中心综合布线系统的理解：实际上就是利用综合布线技术在数据中心这样一个应用环境进行一个有效的系统集成.1.1建设目标与10 年前不同，这些年音频、视频、邮件等非结构化数据大量涌现,要求新的数据中心有着特别大的吞吐量和高带宽.这样，一方面要保持技术的领先性；另一方面要充分考虑到将来的可管理性、安全性、灵活性、经济性.（1）可管理性：综合布线未来的高可管理性和易维护性非常重要，各网络能采用模块化、标签化管理,跳线、模块种类能满足需求，以方便管理、维护。
(2)安全性：设想采用集成的和机柜融合的接地解决方案，以避免雷击事故.(3）灵活性:为方便管理、维护，整体设计上拟采用结构化的星型网络拓扑结构。
（4)经济性：结合铜缆和光纤,以最经济的方式满足今天的需求并支持今后的高带宽应用。
1.2设计范围本次设计针对数据中心机房的综合布线系统,包括主机房、UPS配电间、操作控制室等。

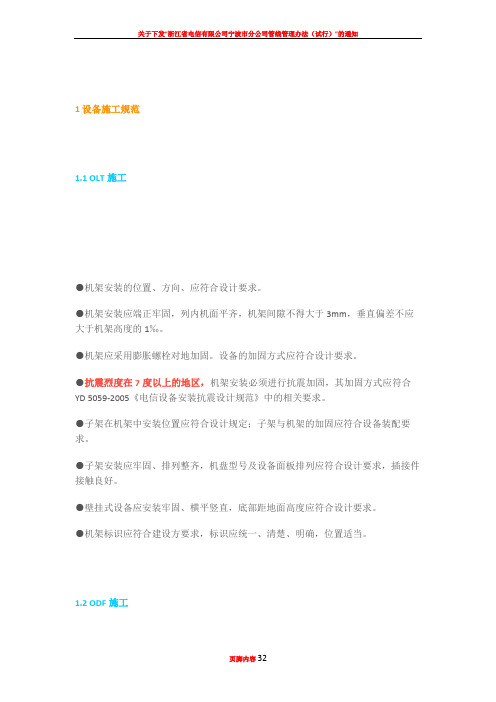

1 设备施工规范1.1 OLT施工●机架安装的位置、方向、应符合设计要求。
●机架安装应端正牢固，列内机面平齐，机架间隙不得大于3mm，垂直偏差不应大于机架高度的1‰。
●机架应采用膨胀螺栓对地加固。
设备的加固方式应符合设计要求。
●抗震烈度在7度以上的地区，机架安装必须进行抗震加固，其加固方式应符合YD 5059-2005《电信设备安装抗震设计规范》中的相关要求。
●子架在机架中安装位置应符合设计规定；子架与机架的加固应符合设备装配要求。
●子架安装应牢固、排列整齐，机盘型号及设备面板排列应符合设计要求，插接件接触良好。
●壁挂式设备应安装牢固、横平竖直，底部距地面高度应符合设计要求。
●机架标识应符合建设方要求，标识应统一、清楚、明确，位置适当。
1.2 ODF施工●ODF架的安装应符合下列要求：1 安装位置、机面朝向应符合设计要求。
2 安装垂直偏差应不大于机架高度的1‰。
3 相邻机架应紧密靠拢，机架间隙应小于 3mm；列内机面平齐，无明显凹凸。
光纤连接线的敷设应符合以下要求：1 光纤连接线的型号规格应符合设计要求，余长不宜超过1m。
2 布放应整齐，架内与架间应分别走线。
3 静态曲率半径应不小于30mm。
ODF架防雷接地应符合以下要求：1 ODF架外壳设备保护地应采用16mm2以上的多股铜电线接到机房设备专用地排；2 光缆的加强芯与金属屏蔽层的接地线先汇接到ODF架内专用防雷地排后，再采用16mm2以上的多股铜电线接到机房ODF专用地排；3 机房ODF专用地排与机房设备专用地排必须分开，最后才汇接到机房总地排；1.3 光交箱施工●光交箱地基基础应夯实，墙体砌筑符合建筑规范要求，回填土应夯实无塌陷。
墙体及底座砌筑高度应符合设计要求，抹灰表面光滑，无破损、开裂情况。
其抹灰强度符合标准。
●光交箱地角螺丝稳固，底座和光交箱有机结合平整，并作防水、防腐处理。
箱体安装后的垂直度偏差不大于3mm，底座外沿距光交箱箱体大于150mm，底座高度距离地面300mm。

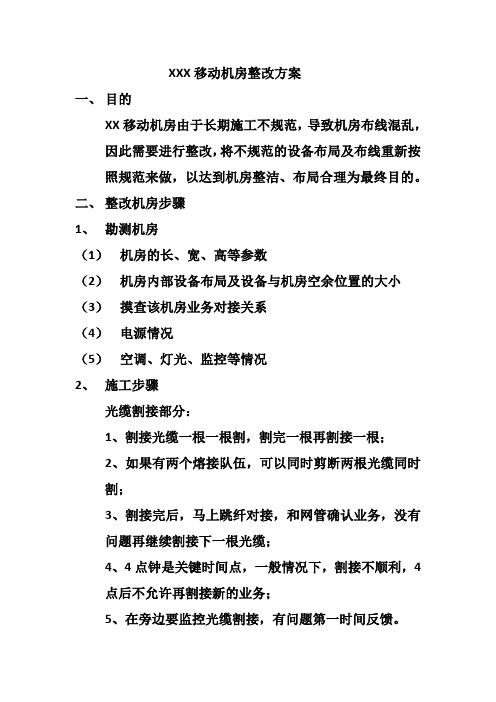

XXX移动机房整改方案一、目的XX移动机房由于长期施工不规范，导致机房布线混乱，因此需要进行整改，将不规范的设备布局及布线重新按照规范来做，以达到机房整洁、布局合理为最终目的。
二、整改机房步骤1、勘测机房（1）机房的长、宽、高等参数（2）机房内部设备布局及设备与机房空余位置的大小（3）摸查该机房业务对接关系（4）电源情况（5）空调、灯光、监控等情况2、施工步骤光缆割接部分：1、割接光缆一根一根割，割完一根再割接一根；2、如果有两个熔接队伍，可以同时剪断两根光缆同时割；3、割接完后，马上跳纤对接，和网管确认业务，没有问题再继续割接下一根光缆；4、4点钟是关键时间点，一般情况下，割接不顺利，4点后不允许再割接新的业务；5、在旁边要监控光缆割接，有问题第一时间反馈。
注意：注意纤序问题，要提醒割接人员，割接前要核对纤序。
（1）根据现有机房设备位置情况，选择相应长度的尾纤等进行替换旧尾纤或者重新布放尾纤，所使用的尾纤的长度控制在实际距离长度的1米以内。
（2）统计出相关尾纤的数量及长度、类型等，并在割接前予以准备好，并测试好。
（3）摸底光缆长度及位置，查看是否能够予以割接，避免割接后光缆无法达到新ODF架内，导致光缆布放长短不一，影响美观。
（4）做好光缆的标记，每根纤芯都用标签纸做好位置标记，顺序标记，以便届时纤芯对接不会产生混乱。
（5）光缆割接后，测试光缆指标，负荷指标的方能予以跳纤上业务，否则重新熔接光缆，直至达标为止。
（6）开始割接设备业务，由于原先光缆熔接在旧的综合柜里，没有ODF框，光缆及后期跳纤显的杂乱无章，因此本次整改需要将这些无ODF框的熔纤盘改至新立的ODF架内，所以在操作时考虑时间问题，采取设备搬迁过来的同时割接光缆，割完一根缆就开始跳纤恢复业务，在时间不够的情况下，将停止割接光缆，设备上来不及跳的纤还原至旧的光缆位置。
直至光缆及设备割接完成。
光缆从上层走线架走，尾纤放至尾纤槽中。
注意点：做好割接光缆的标记，使之割接前后的顺序及对应关系不变。
工程名称：南京禄口国际机场指挥调度信息管理系统使用仪器：OPTICAL POWER METER G&H 2024A光源类型：850激光模块光缆编号：候机楼D1B、D1A弱电机房12芯多模测试日期：2009-05-12区域：光纤主配线架端光纤主配线架端操作员：房铭瑄光纤分配线架端光纤分配线架端操作员：陈红立测试要求：MAX期望损耗小于3dB光缆损耗：工程名称：南京禄口国际机场指挥调度信息管理系统使用仪器：OPTICAL POWER METER G&H 2024A光源类型：850激光模块光缆编号：候机楼T1B、T2A弱电机房12芯多模测试日期：2009-05-12区域：光纤主配线架端光纤主配线架端操作员：房铭瑄光纤分配线架端光纤分配线架端操作员：陈红立测试要求：MAX期望损耗小于3dB光缆损耗：工程名称：南京禄口国际机场指挥调度信息管理系统使用仪器：OPTICAL POWER METER G&H 2024A光源类型：850激光模块光缆编号：候机楼T3A弱电机房12芯多模测试日期：2009-05-12区域：光纤主配线架端光纤主配线架端操作员：房铭瑄光纤分配线架端光纤分配线架端操作员：陈红立测试要求：MAX期望损耗小于3dB光缆损耗：工程名称：南京禄口国际机场指挥调度信息管理系统使用仪器：OPTICAL POWER METER G&H 2024A光源类型：1310激光模块光缆编号：候机楼D1B、D1A弱电机房12芯单模测试日期：2009-05-12区域：光纤主配线架端光纤主配线架端操作员：房铭瑄光纤分配线架端光纤分配线架端操作员：陈红立测试要求：MAX期望损耗小于3dB光缆长度（米）米光缆损耗：工程名称：南京禄口国际机场指挥调度信息管理系统使用仪器：OPTICAL POWER METER G&H 2024A光源类型：1310激光模块光缆编号：候机楼T1B、T2A弱电机房12芯单模测试日期：2009-05-12区域：光纤主配线架端光纤主配线架端操作员：房铭瑄光纤分配线架端光纤分配线架端操作员：陈红立测试要求：MAX期望损耗小于3dB光缆长度（米）米光缆损耗：工程名称：南京禄口国际机场指挥调度信息管理系统使用仪器：OPTICAL POWER METER G&H 2024A光源类型：1310激光模块光缆编号：候机楼T3A弱电机房食品调度12芯单模测试日期：2009-05-12区域：光纤主配线架端光纤主配线架端操作员：房铭瑄光纤分配线架端光纤分配线架端操作员：陈红立测试要求：MAX期望损耗小于3dB光缆长度（米）米光缆损耗：工程名称：南京禄口国际机场指挥调度信息管理系统使用仪器：OPTICAL POWER METER G&H 2024A光源类型：1310激光模块光缆编号：食品调度、网络科数据中心12芯单模测试日期：2009-05-12区域：光纤主配线架端光纤主配线架端操作员：房铭瑄光纤分配线架端光纤分配线架端操作员：陈红立测试要求：MAX期望损耗小于3dB光缆长度（米）米光缆损耗：工程名称：南京禄口国际机场指挥调度信息管理系统使用仪器：OPTICAL POWER METER G&H 2024A光源类型：1310激光模块光缆编号：网络科数据中心12芯单模测试日期：2009-05-12区域：光纤主配线架端光纤主配线架端操作员：房铭瑄光纤分配线架端光纤分配线架端操作员：陈红立测试要求：MAX期望损耗小于3dB光缆长度（米）米光缆损耗：。
MODF在通信机房中的应用研究摘要：随着我国通信行业的快速发展，传统的ODF架已经无法满足通信机房的管理需求，存在着较高的安全隐患，不利于我国通信行业的发展。
因此本文引入MODF架对通信机房进行优化，从而提高通信机房整体的管理水平，并为通信设备的运行提供更加安全可靠的环境。
鉴于此，本文对MODF在通信机房中的应用进行研究，希望能为我国通信技术的优化提供一些参考。
关键词：MODF；通信机房；跳纤混乱0引言随着我国通信行业的快速发展，通信运营商的业务量逐年递增，机房内光缆数量不断增加，造成光纤线路混乱，标签不清晰等问题，增加了维护与管理工作的难度。
同时也存在虚占端口的现象，降低了光缆的利用率。
此外，机房在建设时施工作业并不规范，施工后留下的尾纤过长，随着光缆数量的不断增加，存在严重的线缆缠绕问题，同时由于接头多又进一步增加了信号的衰耗，近年来因为跳纤问题造成的通信故障时有发生，但处理难度较大，同时跳纤杂乱给故障排除工作带来了阻碍，因此急需对通信机房进行整改。
1通信机房的现状随着我国通信行业的发展，传统的铜线传输方式早已被光线通信所取代，近年来我国基本已经实现了光纤的全网络覆盖。
机房内的传统铜缆宽带已经割接下网，而腾出来的空间就用于安装光缆和其他通信设备。
目前通信机房存在的问题主要有以下几点：一是尾纤槽使用时间过长。
随着通信专业的增多，机房内部外接的光纤数量不断增加，这就导致大量的尾纤堆积在尾纤槽内，长时间的堆积让线缆承受较大的压力，线缆绝缘层开始脱落，并增加了线缆的衰耗；二是机房消防存在安全隐患。
由于机房内的尾纤较为密集，这存在着严重的安全隐患，一旦发生火灾将会造成严重的线缆事故；三是机房内部布局无序。
目前机房存在设备排列无序、新旧设备混合摆设、机房空间利用不合理、散热条件差等问题。
2传统的ODF架的缺点ODF架是通信行业重要的布线结构，伴随着通信行业的发展，目前仍然有许多机房在使用这种架构，但ODF架却存在着以下几点较为明显的缺点：一是功能过于单一。
通信局骨干机房大容量高密度熔配分离熔配纤方案讨论陈垚佳;阮盼【摘要】：本文主要针对通信局骨干机房大容量高密度熔配分离熔配纤方案的开发背景，结构形式，应用特点，规划使用等方面进行了详细的分析描述。
