三星Rv415 拆机图解

先准备好工具：我使用的螺丝刀来自于钟表批。

这种钟表批很轻，而且是很硬的塑料做的，不需要担心电的问题，当时文具店里买是14元静电手套和魔力胶拆机棒，硅脂，润滑油，以及自制的螺丝盒（用的游戏王卡片的盒子，哇咔咔）下面开始拆了：1 首先将后盖上能看见的螺丝全都拆下来。

2 接下来拆那个小块折形的挡板，先从左边拉起来，其他地方再用拆机棒慢慢撬开。

拆下来后入下图所示便能看见内存插糟了，拆下内存条--用手按住两边铁片，然后轻轻往两边推即可3 先把能看见的螺丝全都拧掉，放好。

接下来便是拆掉硬盘，这里的照片是后来换了SSD后补拍的，就将就一下了拆硬盘就是拿掉硬盘与主板的接线即可，这里要用小一字螺丝刀，分别从两边，把接线插头撬起来，然后拔出来即可，不可硬来4 拆光驱。

先看一下光驱的那个螺丝有没有下下来，藏得比较深的嘿嘿。

确认下下来后，把光驱轻轻往后一抽，就下下来了。

下图是已经抽下来的光驱。

PS：这个电脑的光驱实在是烂到家了，是TSST的，读取速度分外之慢。

5 接下来，发挥拆机棒的巨大功能，慢慢的，把整个后壳边上所有的卡子全部撬起来，就能拿下来后壳了。

电池那里比较难撬，要有耐心。

下图便是拆下了后壳的全视图6 看风扇有点脏了，接下来拆风扇清理一下吧。

这个很简单，同样用一字螺丝刀撬起插头然后拧下两颗固定螺丝即可。

清理风扇时，先用皮老虎吹，发现能吹掉一些灰尘，但是还有很多附着在上面吹不掉，然后想到用棉签擦，发现也擦不干净。

最后瞥到了魔力胶，然后就用了一下，感觉效果非常好。

使用方法很简单，弄一小团魔力胶，然后按到风扇扇叶上，再拿起来就可以了。

一次成型，多次加工，很方便。

然后给轴加了点润滑剂，这个无需赘言。

清理干净的风扇接着我就把散热片什么的拿下来也清理了一下。

这个要下CPU旁边的四颗螺丝，和显卡旁边的螺丝。

但是散热片情理不要用魔力胶，胶会卡在里面出不来，我弄了好半天才弄出来。

后来发现直接用皮老虎吹比较好。

散热片下下来后的CPU和GPU7 拆cpu。

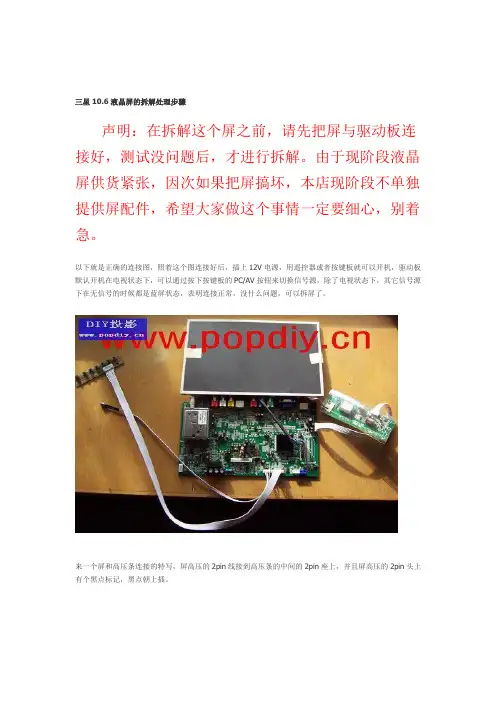

三星10.6液晶屏的拆解处理步骤声明：在拆解这个屏之前，请先把屏与驱动板连接好，测试没问题后，才进行拆解。

由于现阶段液晶屏供货紧张，因次如果把屏搞坏，本店现阶段不单独提供屏配件，希望大家做这个事情一定要细心，别着急。

以下就是正确的连接图，照着这个图连接好后，插上12V电源，用遥控器或者按键板就可以开机，驱动板默认开机在电视状态下，可以通过按下按键板的PC/AV按钮来切换信号源，除了电视状态下，其它信号源下在无信号的时候都是蓝屏状态，表明连接正常，没什么问题，可以拆屏了。

来一个屏和高压条连接的特写，屏高压的2pin线接到高压条的中间的2pin座上，并且屏高压的2pin头上有个黑点标记，黑点朝上插。

驱动板上的屏线与屏的连接特写：以下正式进行拆屏步骤：把液晶屏背面以及侧面的几个小螺丝先拆掉，推荐用小的一字改锥，别用＋字的，容易滑丝。

撕开（注意是撕开，不是撕掉）屏上方以及侧面的保护塑料。

另外，屏正面的保护摸也先撕掉。

把屏竖起来，用指甲轻轻的翘一下上面的的几个卡子，需要的话，侧面也翘一下，即可很容易的把屏铝框拿掉：这就是分开铝框的样子：然后轻轻的把液晶屏从背光上拿下：然后处理一下背光，首先把背光上的几层纸去掉，剩下背光支架：用剪刀或裁纸刀处理一下背光支架，处理成下面的样子：然后把之前拿下的屏在放到加工好的背光支架上。

注意：位置一定要对正对好！在上面的对正对好的基础上（这个很重要，否则上外铝框的时候，会压碎屏），把铝框先对好液晶屏有电路板的那侧，然后慢慢向上卡住。

做这个步骤的时候，千万别着急，如果感觉不好卡，请仔细找到原因再卡，别生卡，容易压碎屏。

卡好铝框后，背面的样子：注意侧面的这个保护塑料，别扔掉，可以用胶带固定住。

因为这个将来要放在机箱导槽里面，用来保护屏侧面的小电路板。

以下步骤不是必须做的，是可选择的。

最后再来说一下屏眩光膜以及增光膜的去除方法。

首先声明：这个步骤非常危险，DIY新手最好别做这个步骤。

5.拆卸和重新组装5.1拆卸通用注意事项拆卸和重新组装部件时必须格外小心电缆与运动零件非常接近所以必须正确布线拆除部件时在拆除步骤中弄乱的电缆必须尽量恢复原位从本机拆卸部件前请注意受影响的电缆的布线情况无论何时维修本机必须按下列步骤进行1检查确认存储器中未存有文件 2拆卸部件前必须拆除墨盒 3拔下电源线4使用平整和干净的表面 5只可用允许使用的部件更换 6不可对塑料部件用力 7 必须保证所有部件置于原位 松开塑料锁扣许多零件用塑料锁扣固定到位锁扣很容易断裂应小心松开锁扣如欲拆除这些零件应按下锁扣的钩端从锁扣锁定的零件脱开5.2多用托盘1.打开前盖2.松开墨盒3.抓住多用托盘并朝箭头方向推多用托盘5.3拾取辊1.在拆除拾取辊之前应该拆除-多用托盘参照5.22.如欲更换拾取海绵一边按下拾取外壳B 两侧的钩了一边拉开拾取外壳U5.4前盖1.打开前盖2.如欲拆除前盖首先朝箭头方向左侧用轻微的压力拉前盖右侧下面的部分5.5纸盒托盘1.打开纸盒托盘2.如下图所示如欲拆除纸盒托盘一边按住本机左侧一边用轻微的压力朝箭头方向提起旋钮5.6后盖1.拆除紧固后盖的四个螺钉并拆除后盖2.打开卡紧盖3.如下图所示如欲拆除后盖必须保证右电源开关不会卡住4.必要时如下图所示朝箭头方向拆除卡紧盖5.7右盖1.在拆除右盖之前应该拆除 -前盖参照5.4 -后盖参照5.62.拆除紧固右盖的一个螺钉3.如下图所示对右盖背部轻轻用力并朝箭头方向向右侧推右盖5.8左盖1.在拆除左盖之前应该拆除 -前盖参照5.4 -后盖参照5.62.拆除紧固左盖的一个螺钉3.如下图所示对左盖背部轻轻用力并朝箭头方向向左侧推左盖4.从主印刷电路板组件拔下扬声器连接器5.必要时拆除紧固扬声器的两个螺钉并拆除扬声器5.9扫描组件1.在拆除扫描组件之前应该拆除-后盖参照5.6-右盖参照5.7-左盖参照5.82.从中盖拆除两个螺钉并拆除紧固接地电缆的螺钉3.如下图所示拔下三个连接器ADF扫描电动机OPE4.如下图所示朝箭头方向松开扫描组件5.10 ADF 外壳1.在拆除ADF外壳之前应该拆除 -扫描组件参照5.92.如下图所示打开ADF 外壳并将一字形螺丝刀插入槽中并从压盘外壳和ADF外壳拆除合页盖3.从压盘外壳拆除ADF 外壳此时如下图所示小心从压盘外壳松开ADF电动机线束4.拆除紧固ADF 组件的两个螺钉并拆除ADF组件此时如下图所示小心从压盘盖松开ADF 电动机线束5.必要时如下图所示拆除紧固TX 码纸板组件的两个螺钉并拆除码纸板组件6.如下图所示打开敞开盖并朝箭头方向拆除敞开盖7.如下图所示拉衬套然后旋转衬套直到转到槽为止然后提起拾取组件8.如下图所示拆除紧固上ADF 的两个螺钉并将一字形螺丝刀插入槽中并拆除上ADF9.如下图所示从ADF 印刷电路板组件拔下连接器拆除紧固ADF 电动机外壳的四个螺钉并朝箭头方向拆除ADF电动机外壳5.11 OPE 组件*当拆卸和组装SCX-4321时请参照本步骤1.如下图所示打开ADF 外壳并将一字形螺丝刀插入开缝中并从压盘外壳拆除OPE 组件2.如下图所示拔下三个连接器电池OPE 全部传感器3.拆除紧固OPE 印刷电路板组件的五个螺钉并拆除OPE 印刷电路板组件4.如下图所示松开接触橡胶5.如下图所示松开按键5.12压盘外壳1.在拆除压盘外壳之前应该拆除 -扫描组件参照5.9 -ADF外壳参照5.10 -OPE 组件参照5.112.如下图所示从上扫描组件拆除五个螺钉并从下扫描组件拆除上扫描组件3.取出电池4.如下图所示朝箭头方向推支座并拆除皮带同时取出CIS5.从CIS松开皮带和扁平电缆6.拆除紧固扫描电动机组件的两个螺钉并拆除扫描电动机组件7.必要时拆除紧固扫描电动机的两个螺钉并拆除扫描电动机8.如下图所示使用一字形螺丝刀拆除整个传感器5.13中盖1.拆除中盖之前应该拆除 -扫描组件参照5.92.如下图所示拆除紧固中盖的五个螺钉3.如下图所示小心从主印刷电路板组件松开中盖4.必要时取出码纸板5.14 HVPS1.拆除HVPS 之前应该拆除 -扫描组件参照5.9 -中盖参照5.132.拆除紧固护板的三个螺钉并拆除护板3.如下图所示拆除紧固HVPS 的三个螺钉并随HVPS 接地板一起拆除HVPS4.从HVPS拔下连接器5.15主印刷主印刷电路板组件电路板组件1.在拆除主印刷电路板组件之前,应该拆除 -扫描组件参照5.9 -中盖参照5.132.如下图所示从主印刷电路板组件拔下所有连接器3.拆除紧固主印刷电路板组件的六个螺钉并拆除主印刷电路板组件5.16 RX 驱动装置1.在拆除RX驱动装置之前应该拆除 -扫描组件参照5.9 -中盖参照5.13-主印刷电路板组件参照5.152.必要时如下图所示拆除两个支架端口主印刷电路板组件和接地板3.如下图所示拆除紧固引擎板的两个螺钉并拆除紧固机架的六个螺钉然后朝箭头方向拆除RX 驱动装置4.如下图所示拆除连接器5.如下图所示从机架松开四个齿轮RDCN OPC 定影单元进纸6.拆除紧固电动机支架的四个螺钉并拆除电动机支架然后拆除紧固电动机的两个螺钉并拆除电动机5.17定影单元1.拆除定影单元之前应该拆除 -扫描组件参照5.9 -中盖参照5.132.如下图所示从SMPS 和主印刷电路板组件拔下两个连接器3.如下图所示拆除紧固定影单元的四个螺钉并拆除定影单元4.如下图所示朝箭头方向拆除出纸动作中杆5.如下图所示拆除安全中盖6.如下图所示拆除出纸导向中盖7.如下图所示朝附到F/下出纸辊和出纸齿轮DRV17上的箭头的方向旋转支座主辊FR 辊F/下支座弹簧同时弹出注意如果未遵循上述说明弹簧将弹出推动机架组件内的主辊FR 辊F/下支座8.拆除紧固加热盖的两个螺钉并拆除加热盖9.如下图所示取出恒温器然后松开CFB 线束10.拆除紧固线束的螺钉并拆除线束然后如下图所示取出热敏电阻11.如下图所示从卤素灯松开CBF 线束并拆除紧固卤素灯的两个螺钉12.拆除紧固中盖的两个螺钉并拆除中盖13.如下图所示朝箭头方向取出卤素灯维修手册三星电子5.18引擎板LIU PBASMPS1.在拆除引擎板之前应该拆除 -扫描组件参照5.9 -中盖参照5.132.从SMPS 和LIU 印刷电路板组件拔下所有连接器3.如下图所示拆除紧固引擎板的六个螺钉并松开线束然后小心从进纸传感器致动器杆松开引擎板4.当只拆除SMPS 时首先拆除后盖参照5.6拔下定影单元连接器并拆除紧固SMPS 的六个螺钉然后如下图所示从主印刷电路板组件拔下连接器并小心松开SMPS5.当只拆除LIU 印刷电路板组件时首先拆除后盖参照5.6并拆除紧固LIU 印刷电路板组件的两个螺钉然后如下图所示从主印刷电路板组件拔下连接器并松开LIU印刷电路板组件维修手册 三星电子5.19激光扫描器1 拆除激光扫描器之前应该拆除-扫描组件参照5.9 -中盖参照5.132 除紧固激光扫描器的三个螺钉并拆除激光扫描器然后从激光扫描器拔下两个连接器维修手册三星电子5.20纸张路径机架1 拆除纸张路径机架之前应该拆除-扫描组件参照5.9 -中盖参照5.13-定影单元参照5.17 -引擎板参照5.182.下图所示拆除紧固纸张路径机架的四个螺钉并朝箭头方向拆除该机架3.如下图所示从机架拆除转印辊4.如下图所示拆除紧固多用电磁线圈的螺钉并拆除该电磁线圈。

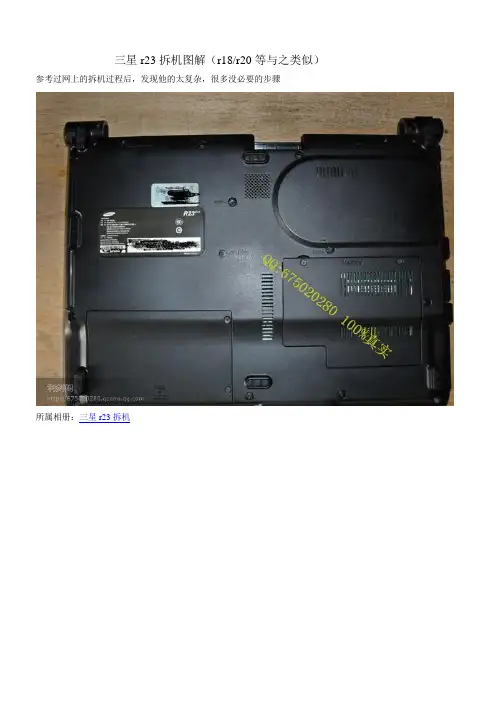

三星r23拆机图解（r18/r20等与之类似）参考过网上的拆机过程后，发现他的太复杂，很多没必要的步骤
所属相册：三星r23拆机
所属相册：三星r23拆机
硬盘不要拆下，只须推到后面就不碍事了，拿下来不好按上，因为有很多胶垫固定，内存条拆上面那个，它碍事。

别忘了拔下视频线
所属相册：三星r23拆机
所属相册：三星r23拆机
别拆屏幕，没必要，我第一次拆看网上的，结果拆了一半才发现没必要
所属相册：三星r23拆机
拆掉划红圈的螺丝，将屏幕后仰至最大角度，稍撬一下在绿圈表示的部分的后面，就可以取下划黄圈的部
分
拆掉划小红圈的两个螺丝，左侧划大红圈的一拔就下来了，没必要拆下屏幕
在后面有标有HINGE的螺丝，拆下就可以把屏幕拿下
了
所属相册：三星r23拆机
所属相册：三星r23拆机
所属相册：三星r23拆机
所属相册：三星r23拆机
所属相册：三星r23拆机
所属相册：三星r23拆机
所属相册：三星r23拆机
所属相册：三星r23拆机
所属相册：三星r23拆机
所属相册：三星r23拆机
所属相册：三星r23拆机。
