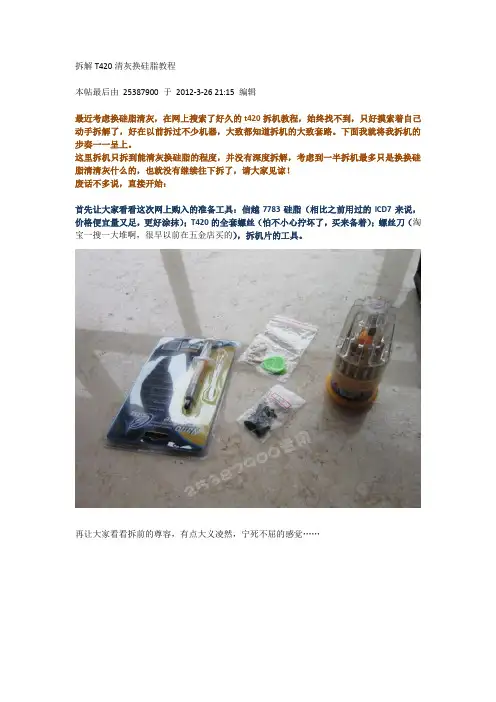

拆解T420清灰换硅脂教程本帖最后由25387900 于2012-3-26 21:15 编辑最近考虑换硅脂清灰，在网上搜索了好久的t420拆机教程，始终找不到，只好摸索着自己动手拆解了，好在以前拆过不少机器，大致都知道拆机的大致套路。

下面我就将我拆机的步奏一一呈上。

这里拆机只拆到能清灰换硅脂的程度，并没有深度拆解，考虑到一半拆机最多只是换换硅脂清清灰什么的，也就没有继续往下拆了，请大家见谅！废话不多说，直接开始：首先让大家看看这次网上购入的准备工具：信越7783硅脂（相比之前用过的ICD7来说，价格便宜量又足，更好涂抹）；T420的全套螺丝（怕不小心拧坏了，买来备着）；螺丝刀（淘宝一搜一大堆啊，很早以前在五金店买的），拆机片的工具。

再让大家看看拆前的尊容，有点大义凌然，宁死不屈的感觉……好了，下面正式开始拆解。

首先不多说，把电池取下，内存盖取下，硬盘取下，光驱取下。

然后根据图片的显示，把上面能看见的螺丝全部卸下即可。

这里就是所有的螺丝了，按照各自对应D面所在的位置站好。

一定要注意螺丝啊，最好全部按顺序摆好，不然安装时容易漏掉某个螺丝。

好了，翻过来，打开屏幕，拆键盘。

先将键盘用力往上推（箭头所指方向），底下就松动了，可以拆出来了。

注意不要拆太急，下面还有排线连着，按箭头方向往上抠即可拆出来。

拆掉键盘以后呢，卸下图中所示的三颗螺丝。

在笔记本前段，用指甲抠出C壳。

同样的，C壳拆出来的时候也不要太急，底下也有排线连接着，向上一用力就出来了。

C面是从触摸板下部，也就是C面对着你那个部分抠开的。

实际操作的时候要小心右侧的音频接口，这个接口很坑爹。

在风扇旁边有个小螺丝，卸下来。

左边音响上的螺丝也拆开来拔掉与屏幕连接的插头，向上用力拆除音响。

这里的螺丝也拆掉哦。

这下就可以拆掉散热模块了。

拆下风扇的接头，拧开CUP附近的螺丝，就可以拿下散热模块了。

拆下CPU，清洁一下，把老硅脂擦去。

散热模块上的也是，也一样擦去。

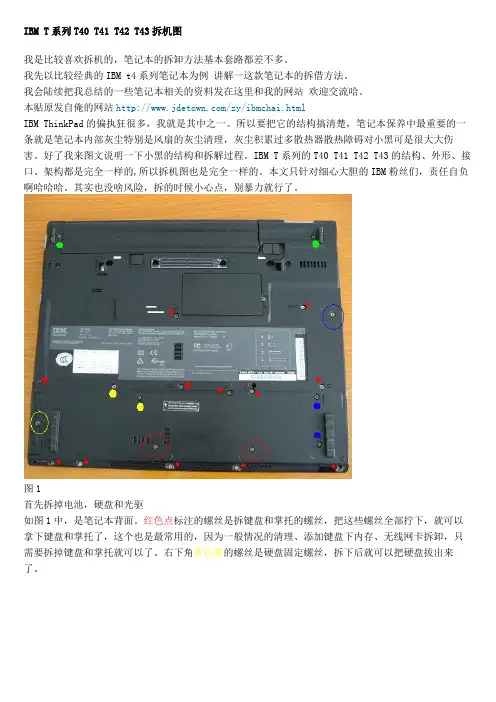

IBM T系列T40 T41 T42 T43拆机图我是比较喜欢拆机的，笔记本的拆卸方法基本套路都差不多。

我先以比较经典的IBM t4系列笔记本为例讲解一这款笔记本的拆借方法。

我会陆续把我总结的一些笔记本相关的资料发在这里和我的网站欢迎交流哈。

本贴原发自俺的网站/zy/ibmchai.htmlIBM ThinkPad的偏执狂很多，我就是其中之一。

所以要把它的结构搞清楚，笔记本保养中最重要的一条就是笔记本内部灰尘特别是风扇的灰尘清理，灰尘积累过多散热器散热障碍对小黑可是很大大伤害。

好了我来图文说明一下小黑的结构和拆解过程。

IBM T系列的T40 T41 T42 T43的结构、外形、接口、架构都是完全一样的,所以拆机图也是完全一样的。

本文只针对细心大胆的IBM粉丝们，责任自负啊哈哈哈。

其实也没啥风险，拆的时候小心点，别暴力就行了。

图1首先拆掉电池，硬盘和光驱如图1中，是笔记本背面。

红色点标注的螺丝是拆键盘和掌托的螺丝，把这些螺丝全部拧下，就可以拿下键盘和掌托了，这个也是最常用的，因为一般情况的清理、添加键盘下内存、无线网卡拆卸，只需要拆掉键盘和掌托就可以了。

右下角黄色圈的螺丝是硬盘固定螺丝，拆下后就可以把硬盘拔出来了。

图2如图2中所示，轻轻掀开键盘和掌托，注意键盘和掌托都和主板都是有连接线的，把连接线的插头拔下来，键盘掌托就完全取下来了。

图3键盘和掌托拿下后，小黑的内部全貌就露出来了。

现在来介绍一下看到的各个元件。

左上角带一个白色条码的小设备是内置蓝牙或是猫，现在一般人都不用这个设备了。

左侧中间的是CPU风扇和散热器，这个可是个重要部件啊，一年半载的就应该拆开键盘来清理一下风扇的灰尘，有利健康的。

T43和一部分高分的T41 T42用的是长管风扇，就是把显卡也给覆盖了。

如果风扇因为时间长后噪音大或是风扇报错了，就需要向风扇里加点润滑油了，详细的在我写的风扇保养里，过几天就写，呵呵。

风扇下边就是PCMCI插槽，就是右下角的白色大铁片，这个一般也很少用，就是插一些外置扩展设备的，例如外置CDMA无线上网卡或扩展USB卡等。

惠普笔记本拆机图解教程1.备好螺丝刀，拆下笔记本电池。

2.拆下图示中的若干螺丝。

3.图示中的这颗螺丝是内存盖的，拧不出来，拧松即可拆下内存盖。

4.拧松图示中的螺丝。

硬盘盖合的比较紧，如图，将银行卡插入一侧，启开卡扣，即可轻易撬开。

5.拧下白色图示中的螺丝，轻揭红色图示中的卡扣，往外轻抽无线网卡，即可拆下。

内存条上面有一层纸状黑色塑料遮挡物，轻揭开就可见到内存条。

6.如图所示，将手指插入硬盘一侧，轻轻往外撬，可以轻易拿出硬盘。

红色图示中的是硬盘接口，一手拿住硬盘，一手捏住接口往外抽，即可轻易抽出。

切记：不要捏住接线来抽。

7.拆下图示中的若干螺丝。

受图片质量所限，可能有误标或漏标之处，请自行再细查。

8.接下来拆键盘，有两种方法。

1.如第一幅图所示，将螺丝刀插入键盘与机身缝隙中，往外撬，启开卡扣。

然后，如第二幅图所示，插入废弃银行卡，往左划，揭开其余卡扣，即可拆下键盘。

这个方法会在机身留下划痕，破坏整体美观。

2.如第三幅图所示，双手按住键盘，往下扒，弄开卡扣，拆下键盘。

9.拆下键盘不要急着往外拿，往上揭开，可以看到下面的接线。

将图示中黑色的小盖子往上揭，就可抽出排线，彻底取下键盘。

不必担心接口拆下安不上，把排线往接口插进去，合上盖子即可。

10.拆下图示中的螺丝与排线接口。

排线接口拆法与上相同。

11.拆机身盖。

用手别开一个缝隙，趁机插入废弃银行卡，往左右划开卡扣，揭开盖子。

如遇特别紧的地方，请查看是否有螺丝未拧。

12. 1.光驱是可以直接抽出来。

2.方形图示中本来有一个卡扣固定光驱接口，我嫌之无用，拆下以后就没有再装上，图中没有。

3.拆下各椭圆图示中的螺丝和接口。

显示器的排线接口用一块透明胶带固定，揭开以后，再贴粘性不佳，最好自备绝缘胶。

13.从右往左，揭起主板，将之取下来。

下图为主板正反面。

14.注意图示中的数字，按照顺序将螺丝拧松。

揭起散热器，拆下风扇排线接口（双色图示），彻底取下散热器。

15.图一为散热器背面图，除尘清灰处理它就行。

Thinkpad T420笔记本拆机清理风扇详细拆解教程多图！那么首先来看看大概的拆卸过程吧，下图中我们先了解一点如果你想清理一台二手T420笔记本的话我相信你需要动手能力相对强才可以，至少你需要先将键盘拆卸掉然后再将固定的C面板一通拆卸后，最后可以看到风扇这个时候还有上面的小喇叭，最后才是你的们所看到的位置了。

虽然说T420有着非常不错的散热系统，但是时间积累也会有非常多的灰尘因此们定期来拆卸笔记本清理风扇是非常有必要的：红色是用来固定键盘的，首先是下面的红色螺丝拧开后大概后盖才能看到第二颗固定的螺丝黄色是用来固定C面板的，其中还有电池下面位置的等下电池拆卸后你们可以看到额T420的内存拆卸更换:下面首先将螺丝拧开后就可以看到内存了相信你应该看到键盘的第二颗螺丝固定的位置了：拆卸或者更换内存的话只需要动手将固定内存的两个金属片掰开内存自动弹上来，然后拔出内存就完成了T420的键盘拆解:键盘固定的螺丝都拧开后，如下图的一样操作，将整个键盘推向前方然后就可以翻转键盘了，但是记得键盘下面有一个链接的排线位置来一张键盘接口位置的特写吧:来一张整个键盘拆卸后的C面特写吧，那么第二个内存位置就再中间黑色塑料纸下面了，我么已经将其拆卸走了就在这里了：下面四颗螺丝是用来固定风扇散热铜片的螺丝，下图中你可以现在拆开也可以晚点再拆，红色的是风扇电源线记得拔掉现在再回到原来的背面位置，黄色是用来固定C面板掌托的所有螺丝，现在就必须全部拧开，红色就不用我说了是键盘的现在从掌托的左边动手，如下图中想办法掰开然后。

就是这样的打开了一部分,可以用撬板或者宽一点的螺丝刀也能打开C面。

整个C面板现在可以这样来操纵，其实T410和T420基本结构是一样的，因此掌托下面的排线结构也一样来一张这个机器的掌托排线接口的特写吧已经被拆下来后T420的掌托风扇的拆解：下面我们首先要将固定喇叭上的一颗螺丝先拧开，然后就是处理器上的四颗螺丝，其次最后就是拔掉风扇上面的固定螺丝了从新涂上硅胶。
